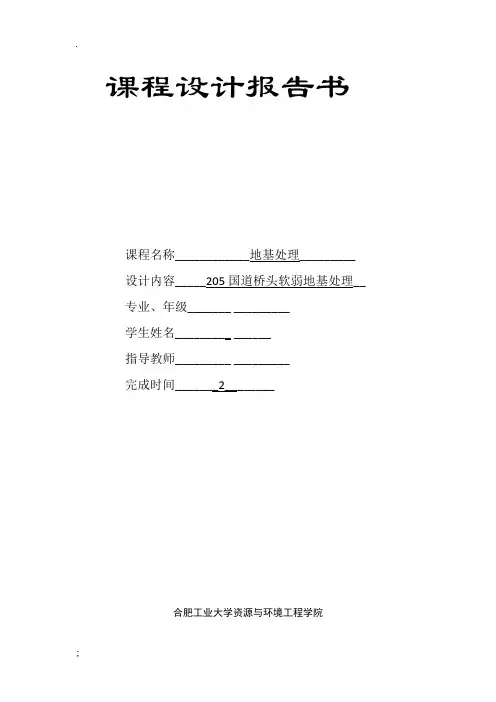

合肥工业大学地基处理课程设计

205国道（高速公路）桥头软弱地基处理的课程设计

一、工程简况

东环路是205国道在马鞍山境内的一段，是一级汽车专用公路，长19.6Km, 双向4车道，设计车速110Km/h, 路面宽24.5m, 路堤平均堆高4.0m，基底宽36.0－42.0m。其中在五亩山大桥和丰收桥之间为大面积灌溉渠，地基极为软弱：从地表向下依次为0.8m厚耕植土，8.0－9.0m厚流塑和软塑淤泥质亚粘土，再往下是10.0m厚软塑和硬塑亚粘土等（表1），地下水位离地表0.5－0.8m。

二、地基处理方法选择

由于该段地基极为软弱，初步计算。其路堤临界高度仅3.0m，在设计的路堤作用下地基固结沉降量为50.5cm。按两年工期则工后沉降超过20cm，不能满足工后沉降Sr≤10cm的规范要求，必须对地基进行处理。处理方法有以下四种：砂垫层法；砂井法；粉喷桩法和二灰桩法。砂垫层法虽然施工简单，造价低，但此法不能满足工后沉降的设计要求及存在压路机下陷，难以施工的问题。砂井法有利于软粘土排水，能加速固结沉降，但施工要求高而且对工期有严格限制。粉喷桩法有利于固化软土，亦能满足工期要求，但工程造价高。二灰桩法是马鞍山矿山研究院为加固软弱地基而开发的一项土工新技术，以成功地用于危楼地基加固和重载铁路软基处理。马鞍山发电厂有大量粉煤灰（工业废渣）可供利用，故二灰桩成本较低。从路堤稳定，工后沉降，工期及经济诸方面考虑，确定采用二灰桩技术对桥头软弱地基进行加固处理(同学们也可另选其他地基处理方法)。

三、课程设计要求

画剖面图，选出方案，作出设计（桩径，桩长，桩距，平面布桩，沉降量，复合地基承载力），写出计算步骤。如有可能，算出沉降稳定的时间，工后沉降以及造价。

设计报告装订顺序：封面－任务书（成绩）－设计计算－图纸

注：二灰桩的抗剪强度为130 Kpa。

加固后桩周土的承载力标准值为40 Kpa。

根据205国道桥头软弱地基实际勘察资料，考虑工期和造价等综合因素，本设计采取二灰桩法处理软弱地基，其中二灰桩的粉煤灰：石灰=3：7。设计内容如下：

⑴确定桩径

参照石灰桩的设计规范，桩径取350mm。

⑵确定布桩形式

本设计采取三角形布置。则二灰桩转换率

d d e=1.05L

m=d2/ 2

e

⑶确定桩距

参照石灰桩参考桩距，桩中心距L=875mm。

⑷确定桩长

桩的长度取决于桩的加固目的和上部结构的条件，上部0.8m厚的耕植土应挖去，并填以散体材料如级配细砂作为褥垫层，桩以亚粘土层为桩端持力层，故取为l=9m。

⑸求地基承载力

f spk=m＇·f pk+(1-m＇)f＇sk

其中：f pk—桩身强度

f＇sk－加固后的桩周土承载力标准值

m＇－膨胀后的置换率

f pk可近似取0.1Ps(比贯入阻力)，初步设计时间可取f pk=300kPa,f＇sk=40kPa。

d e=1.05L=1.05?875=918.75

d=3502/918.752=0.145

m=d2/ 2

e

m＇=ε·m=1.10·0.145=0.159

∴f spk =m＇·f pk+(1－m＇)f＇sk

=0.159·300+（1－０.159）40

=81.3kPa

合工大机械设计基础作业部分答案

3 凸轮机构 1．【答】 根据形状，可分为盘形凸轮、移动凸轮和圆柱凸轮三类。 基本组成部分有凸轮、从动件和机架三个部分。 凸轮与从动件之间的接触可以通过弹簧力、重力或凹槽来实现。 2．【答】 从动件采用等速运动规律时，运动开始时，速度由零突变为一常数，运动终止时，速度由常数突变为零，因此从动件加速度及惯性力在理论上为无穷大（由于材料有弹性变形，实际上不可能达到无穷大），使机构受到强烈的冲击。这种由于惯性力无穷大突变而引起的冲击，称为刚性冲击。 从动件运动时加速度出现有限值的突然变化，产生惯性力的突变，但突变是有限的，其引起的冲击也是有限的，这种由于加速度发生有限值突变而引起的冲击称为柔性冲击。等加速等减速运动规律和简谐运动规律都会产生柔性冲击。 3．【答】应注意的问题有： 1）滚子半径：必须保证滚子半径小于理论轮廓外凸部分的最小曲率半径；在确保运动不失真的情况下，可以适当增大滚子半径，以减小凸轮与滚子之间的接触应力； 2）校核压力角：进行为了确保凸轮机构的运动性能，应对凸轮轮廓各处的压力角进行校核，检查其最大压力角是否超过许用值。如果最大压力角超过许用值，一般可以通过增加基圆半径或重新选择从动件运动规律； 3）合理选择基圆半径：凸轮的基圆半径应尽可能小些，以使所设计的凸轮机构可能紧凑，但基圆半径越小，凸轮推程轮廓越陡峻，压力角也越大，致使机构工作情况变坏。基圆半径过小，压力角就会超过许用值，使机构效率太低，甚至发生自锁。 4．【答】绘制滚子从动件凸轮轮廓时，按反转法绘制的尖顶从动件的凸轮轮廓曲线称为凸轮的理论轮廓。由于滚子从动件的中心真实反映了从动件的运动规律和受力状况，因此基圆半径和压力角应在理论轮廓上量取。

地基处理课程设计指导材料

地质工程专业地基处理课程设计要求 一、课程设计的目的及任务 地基处理是地质工程专业的一门专业必修课，包括理论课和课程设计，地基处理课程设计为综合性设计型实践，通过课程设计，使学生在掌握了各种地基处理基本原理，并在其基本原理的指导下，完成地基处理设计的实践活动，加深学生对理论知识的认识和理解，熟悉地基处理设计的步骤和相关的设计容，并学会用施工图表达设计思想。 二、课程设计的容 课程设计共包括两个部分： 1.设计计算 共包括十道计算题。 2.实例设计 共包括四道设计题，学生可根据自己的学习情况，选做其中的二题。 三、课程设计的基本要求 1.设计计算要求： 写出计算步骤、公式过程及计算结果，最终确定答案。 2.实例设计要求： ①论述地基土的工程地质特征，主要是场地的工程地质问题。 ②根据场地的工程地质问题，至少选择两种或两种以上的地基处理方法。 ③对每一种地基处理方法进行设计与计算（以各种桩为例，包括：桩径、桩长、桩间距、复合地基承载力、沉降计算、工程量等）。 ④对每一种地基处理方法的施工工艺与机具要求。 ⑤设计出相应地的平面图和剖面图（A4纸）。 ⑥对选择的两种或两种以上的地基处理方法进行适应性比较，最后推荐一种地基处理方法作为该场地地基处理方法。 四、课程设计的格式要求 1.课程设计作业要求用手写，除了封面、目录及课程设计要求外。手写时，要求字迹清晰，工整。设计与计算应将设计与计算的过程写出，所有计算均保留

小数点后两位数。 2.课程设计作业包括：封面、目录、《地基处理》课程设计基本要求、设计计算、实例设计。 3.封面包括：题目－《地基处理》课程设计；单位－科技大学地质与环境学院××级地质专业；时间等容。 4.目录包括：《地基处理》课程设计的容。 5.满足《地基处理》课程设计基本要求。 6.设计计算必须将原题写出，每一题应先写解，后写答。 7.实例设计必须将原题写出，每一题应按实例设计要求的六点写出。平面图和剖面图可按不同的比例单独为一页。 8.课程设计作业中的容序号排列应正确，每一页应有页码。 9.课程设计作业要求左侧装订，并放入档案袋中，档案袋面上应标明：地基处理课程设计、学生、学号、时间。课程设计作业由每个班的班长负责对全班课程设计作业进行检查核对，全部收齐并核对无误后提交。 五、课程设计的考核办法 1．课程设计成果 （1）设计计算作业 （2）实例设计计算书 （3）实例设计图 2．课程设计成绩 5级分制评定成绩，由设计成果和设计过程两部分组成，各占50％，其中设计成果包括设计计算作业、实例设计计算书和实例设计图纸，设计过程包括设计态度和创新精神。 3．课程设计成绩评定依据 （1）设计成果：概念是否清楚；设计条理是否清晰；设计方案是否正确、合理；设计参数的选择是否正确；设计计算部分是否完整、正确；设计图纸是否完整；设计计算书是否符合规、容是否完整、书写是否清楚、层次是否分明。 （2）设计过程：设计的进度是否符合要求；能否按时完成规定的设计任务；对待设计技术问题是否具有严谨的科学态度；是否具有与探索创新精神；能否主动学习；是否遵守纪律。

合肥工业大学电力系统自动装置习题

电力系统自动装置试题 课程代码：02304 一、单项选择题(本大题共15小题，每小题1分，共15分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1.AAT装置的主要作用是( ) A.提高供电可靠性 B.提高供电选择性 C.改善电能质量 D.提高继电保护的灵敏度 2.当在双电源线路上装设无电压检定和同步检定重合闸时，如果线路发生瞬时性故障，线路两侧重合闸的动作顺序是( ) A.同步侧先合，无压侧后合 B.无压侧先合，同步侧后合 C.两侧同时合 D.一侧合，另一侧不合 3.在330kV~500kV线路中，一般情况下应装设( ) A.单相自动重合闸装置 B.三相自动重合闸装置 C.综合自动重合闸装置 D.单相和三相自动重合闸 4.与线性整步电压波形的斜率大小成正比的是( ) A.频率差 B.电压差 C.相角差 D.导前时间 5.准同期装置中，利用线性整步电压获取导前时间脉冲的核心电路是( ) A.积分电路 B.微分电路 C.比例+积分电路 D.比例+微分电路 6.电力系统可能出现的最大有功功率缺额Pla.max与自动低频减负荷装置的切除负荷总量Pcut.max的关系为( ) A. Pla.max>Pcut.max B. Pla.max

合肥工业大学版误差理论与数据处理课后作业答案(精)

第一章绪论 1－1 测得某三角块的三个角度之和为180o00’02”,试求测量的绝对误差和相对误差 解： 绝对误差等于： 相对误差等于： 1－6 检定2.5级（即引用误差为2.5％）的全量程为l00V的电压表，发现50V刻度点的示值误差2V为最大误差，问该电表是否合格? 解： 依题意，该电压表的示值误差为 2V 由此求出该电表的引用相对误差为 2/100＝2％ 因为 2％＜2.5％ 所以，该电表合格。 1－9 多级弹导火箭的射程为10000km时，其射击偏离预定点不超过0.lkm，优秀射手能在距离50m远处准确地射中直径为2cm的靶心，试评述哪一个射击精度高? 解： 多级火箭的相对误差为： 射手的相对误差为： 多级火箭的射击精度高。 第二章误差的基本性质与处理 2－4 测量某电路电流共5次，测得数据(单位为mA为168.41，168.54，168.59，168.40，168.50。试求算术平均值及其标准差、或然误差和平均误差。 解：

2—5 在立式测长仪上测量某校对量具，重复测量5次，测得数据(单位为mm为20．0015，20.0016，20.0018，20.0015，20.0011。若测量值服从正态分布，试以99％的置信概率确定测量结果。 解： 求算术平均值 求单次测量的标准差 求算术平均值的标准差 确定测量的极限误差 因n＝5 较小，算术平均值的极限误差应按t分布处理。 现自由度为：ν＝n－1＝4；α＝1－0.99＝0.01， 查 t 分布表有：ta＝4.60 极限误差为 写出最后测量结果 2－8 用某仪器测量工件尺寸，已知该仪器的标准差σ＝0.001mm，若要求测量的允许极限误差为 ±0.0015mm，而置信概率P为0.95时，应测量多少次？ 解：根据极限误差的意义，有 根据题目给定得已知条件，有 查教材附录表3有 若n＝5，v＝4，α＝0.05，有t＝2.78，

2020年合肥工业大学机械考研初试及复试总结

XX年合肥工业大学机械考研初试及复试总结工大初试专业课考试一向很让人纠结，但我要说，其实不然！特别是现在不考简答题了，难度减小了不少，把握好历年真题命题方式其实很简单，120不难拿下。现在我简单介绍下 自由度，平面机构运动分析解析法（图解法基本不用看），凸轮，齿轮，轮系，每年必考，考得不难，这些都是必须拿下得分。第三章，第八章着来年过年都考了一题，其他几章间歇考，不过都要看，像第九章特别繁的计算就不用看了，不会考的，一般考运动副力的方向标注。第八章机构的组合方式框图是重点。课后习题和真题很重要！！！其他可以在搞一本考研辅导书做做。大家细心研究，真题要总结规律和题型，课后习题不用每道都会做，那些特别难的也不会考。好了，说多了都是废话，大家好好复习。我和几个学长学姐会经常去看看，能帮忙的我们一定尽力。作为过来人我也深深体会考研不容易。 合工大机械考研不是很难，综合性价比还是很高的，也是老牌名校。在合肥找工作绝对是没问题的，就是地理位置比一线城市差些，但分数线今年要比南京，上海那边低很多。合肥近几年发展也很快，欢迎大家报考。 我是跨专业考的，本科工业设计，学校只是二本，跨专业考机械。貌似其他和工大同等水平的院校都比较有偏见，但工大要好很多，

只要你分数够，工大就敢收你，不过跨度太大的话我也不敢保证。现在已经顺利录取了，而且拿了一等奖学金。 祝大家考研顺利！坚持到底！ 今天去工大照了所有录取的名单，在手机里不太好弄。有空再陆续上传。 先说听力，八点开始，听往届的学长说，声音比较杂，但今年亲身体验没有，很清楚，难度不高于四级听力，题型和四级前25道一样，总共也就25题。 然后隔半小时专业课笔试，两个半小时，做快点时间够了，三门课，这个都知道，题量有点大，但是难题少，像加工工序安排比较难。另外提醒一点，专业课答题纸是白纸，自己安排答题结构，选择题有的选项是a b c，有的是123，有的是ABCD，不统一。 题型每年都有变化，我说说今年的情况： 1．选择，差不多10道，不难。 2．简答，有三个。

地基处理课程设计任务书

华北理工大学轻工学院 课程设计任务书 2016-2017 学年第1学期 课程名称：地基处理课程设计 设计题目：变电站场地站址地基处理工程设计 一、设计说明 地基处理是一门理论与实践并重的课程。本课程设计，是继《地基处理》课堂教学结束后的一门实践性课程，是与地基处理理论学习相配套的一个重要的实践环节。通过课程设计，深入理解和巩固地基处理的基础理论，牢固掌握地基处理的基本原理和基本公式，熟悉地基处理设计的基本技能和计算方法，灵活准确地应用于工程实践的实际具体问题。了解并掌握实际地质和荷载条件下不良地基处治设计的一般方法；熟练地质资料的使用；培养运用土力学基本原理解决实际工程问题的能力；练掌握地基处理施工工艺和监测技术，培养初步的独立设计能力。通过理论联系实际的课程设计，重点提高学生的动手能力，综合分析和解决问题的能力，锻炼和培养学生严谨求实、开拓创新的作风和意识，提高学生的整体素质、增强专业的适应能力和竞争能力。 1、设计目的 （1）提高地基承载力 结构的荷载最终都将传到地基上，结构建筑物的强度很大，而基

础能够承受的强度却很小，压缩性很大。通过适当的措施，改善和提高土的承载能力。 （2）改善剪切特性 地基的剪切破坏以及在土压力作用下的稳定性，取决于地基土的抗剪强度。因此，为了防止剪切破坏以及减小土压力，需要采取一定措施以增加地基土的抗剪强度。 （3）改善地基土的压缩特性 主要是采用一定措施以提高地基土的压缩模量，以减少地基土的沉降。另外，防止侧向流动（塑性流动）产生的剪切变形，也是改善剪切特性的目的之一。 （4）改善透水特性 由于地下水的运动会使地基出现一些问题，为此，需要采取一定措施使地基土变成不透水层或弱透水层以减小其水压力。 （5）改善动力特性 地震时饱和松散粉细砂（包括一部分轻亚粘土）将会产生液化。因此，需要采取一定措施防止地基土液化，并改善其振动特性以提高地基的抗震特性。 （6）改善特殊土的不良地基特性 主要是指消除或减少黄土的湿陷性和膨胀性等特殊土的不良地基特性。 2、设计依据 《建筑地基基础设计规范》（GB50007-2011）

地基处理课程设计教学大纲

西南科技大学土木工程专业本科课程教学大纲 《地基处理课程设计》教学大纲 【课程编号】19315879 【学分】1 【周数】1 【适用专业】土木工程 一、课程设计的性质、目的与任务 地基处理是土木工程专业岩土工程课群组的的一门专业核心课，包括理论课和课程设计，地基处理课程设计为综合性设计型实践，通过课程设计，使学生在掌握了各种地基处理基本原理，并在其基本原理的指导下，完成地基处理设计的实践活动，加深学生对理论知识的认识和理解，熟悉地基处理设计的步骤和相关的设计内容，并学会用施工图表达设计思想。 二、课程设计方式及基本要求 地基处理课程设计采用实际工程项目做为题目，教师讲解整个设计过程、重点注意事项及答疑，学生计算和绘制施工图的方式完成。 课程设计要求： 1．熟练阅读工程地质勘察资料，掌握软弱土的工程特性； 2．能根据上部结构荷载大小、软弱土的性质和施工条件确定地基处理方法； 3．掌握地基处理设计的主要步骤； 4．熟练进行复合地基承载力计算； 5．根据面积置换率对竖向增强体进行平面布置，并确定竖向增强体长度； 6．学会查阅设计规范和工程资料，并能用施工图正确表达。 三、课程设计项目及内容提要 该课程设计使用已建或在建工程项目为依据，经过处理作为本课程设计题目，要求在16学时内完成，设计包括以下内容： 1．充分掌握拟建场地的工程地质条件，上部结构及基础设计资料等； 2．根据工程的要求和采用天然地基存在的主要问题，结合上部结构的类型，荷载的性质，综合考虑选择地基处理方案； 3．确定地基处理范围和处理后要求达到的各项技术经济指标等； 4．确定复合地基承载力； 5．根据复合地基承载力进行平面布置； 6．进行必要的变形验算； 7．绘制地基处理施工图，并提出必要的技术说明。 四、课程设计时间安排 理论课修完后的下一周进行地基处理的详细设计计算，时间为一个周。 1

合肥工业大学机械优化设计

合肥工业大学 《机械优化设计》课程实践研究报告 班级： 学号： 姓名： 授课老师：王卫荣 日期： 2014年 4 月 19 日

目录 1、λ＝0.618的证明、一维搜索程序作业； 2、单位矩阵程序作业； 3、连杆机构问题＋自行选择小型机械设计问题或其他工程优化问题； （1）分析优化对象，根据设计问题的要求，选择设计变量，确立约束条件，建立目标函数，建立优化设计的数学模型并编制问题程序； （2）选择适当的优化方法，简述方法原理，进行优化计算；（3）进行结果分析，并加以说明。 4、写出课程实践心得体会，附列程序文本。 5、为响应学校2014年度教学工作会议的改革要求，探索新的课程考核评价方法，特探索性设立一开放式考核项目，占总成绩的5%。 试用您自己认为合适的方式（书面）表达您在本门课程学习方面的努力、进步与收获。（考评将重点关注您的独创性、简洁性与可验证性.

1.λ＝0.618的证明、一维搜索程序作业； 证明：0.618法要求插入点α1、α 2 的位置相对于区间 [a，b] 两端点具有对称性，即 已知a1=a2 , 要求α11=α22 由于α1=b-λ(b-a) α2=a+λ(b-a) 若使α11=α22 则有：b1-λ(b1-a1)=a2+λ(b2-a2)= a1+λ2(b1-a1) 因此: b1- a1=(λ2+λ)( b1- a1) ( b1- a1)( λ2+λ-1)=0 因为: b1!=a1 所以: λ2+λ-1=0 则有: 取方程正数解得 若保留下来的区间为 [α1，b] ，根据插入点的对称性，也能推得同样的λ的值。 其0.618法的程序框图如下:

高速公路地基处理课程设计

地基处理 课 程 设 计 一：工程概况 江苏省宁杭高速公路某路段的设计路面宽度为34m（6车道），边坡坡度为1：1.5，填筑高度为4m，工期为3年，工后沉降要求为竣工后15年沉降20cm。该路段的地基土层分布如图1所示：

图（1 ）土层分布图各土层的主要参数如表1所示：

二：课程设计具体要求： （1）结合土层情况至少选择两种地基处理方法（搅拌桩，预压法（包含塑料排水板））进行设计； （2）对每种地基处理方法进行设计计算，进行地基的沉降、稳定性和承载力的计算和验算； （3）进行经济造价分析

（4）结合经济造价分析份额结果，选取合适的处理方法进行施工组织设计； （5）提交设计说明书（施工图纸和计算说明书）。 三：验算天然地基土的承载力 1、路堤底部应力 =[(34+34+2*5*1.5)*5*0.5*19.5]/ (34+2*5*1.5)=82.58kPa 2、第一层亚粘土 e=0.766 ==0.362 根据地基规范，修正后地基承载力容许值 其中为地基承载力基本容许值 根据e=0.766，取值为260kPa；一般粘性土取=0 ; =2.5 ； 则=260+2.5*10*（3-3）不足3.0m按3.0m计算，得到：=260kPa。 综上，第一层地基承载力满足要求。 3、第二层淤泥质土

第二层淤泥质土: e=1.122 =1.07 查表,得70kPa 第一层底部应力： =82.58+15.3*0.5+10.1*1.5=82.58+21.3=103.88kPa>70kPa） 说明第二层地基土承载力不足不能满足工程要求，需要进行地基处理四：初步拟定采用以下两种方案进行处理 方案一：复合地基（水泥土搅拌桩） 1、水泥土搅拌桩的设计原理

合肥工业大学电路分析试卷2014上A

合肥工业大学试卷（A ） 共1页，第 1 页 2014 ～2015学年第 1 学期 课程代码 0400112B 课程名称 电路分析(Ⅰ) 学分 3.5 课程性质: 必修 考试形式: 闭卷 专业班级（教学班） 2013电气、自动化、生物医学工程系 考试日期 2014.11.15 命题教师 电路教学组 系（所或教研室）主任审批签名 命题教师注意事项:1、主考教师必须于考试一周前将“试卷A ”、“试卷B ”经教研室主任审批签字后送教务科印刷。 2、请命题教师用黑色水笔工整地书写题目或用A4纸横式打印贴在试卷版芯中。 √ √ 一、填空题（每题2分，共10分）。 1、 一个实际电路是否能用集总参数电路近似，要满足如下条件：即实际电路的尺寸必须远 小于电路工作频率下的电磁波的 。 2、 某电路图有b 条支路，n 个结点，则其独立的回路电压方程有 个。 3、 换路定则是指在有界电源作用时，电感中 在换路前后值相等。 4、 叠加定理和齐次定理只适用于 电路。 5、 在正弦稳态交流电路中，n 个阻抗角相同的阻抗Z 串联后，组合阻抗的阻抗角是原来Z 的 倍。 二、简答题（每题5分，共20分） 1. 实际电源的两种模型在进行等效变化时电源数值和参考方向如何确定？ 2. 在动态电路中，何谓换路定则？ 3. 简述RLC 串联二阶电路的响应形式有哪些及其对应特点。 4. 请问阻抗是不是相量，为什么？ 三、实验题（7分） 请列举戴维南定理两个参数测量的方法。 四、计算题（每题9分，共63分） 1、如图1中所示参考方向，已知1A 电流源输出的功率为50W ，求元件X 吸收的电功率。 2、计算图2中电路中的电流I 。 3、用网孔电流法求图3中流过Ω25.2电阻的电流I 。 4、用叠加定理的方法计算图4中的电流源上的电压U 。 5、计算图5所示电路中，已知：当Ω=6R 时，A I 2= 。试问： （1）当Ω=12R 时，I 为多少？（2）R 为多大时，它吸收的功率最大并求此最大功率。 6、图6所示电路，开关S 闭合前电路处于稳态，试求S 闭合后的)()(t u t i L C 和。 7、图7中所示电路，电容容抗未知，已知V U L 002∠= ，求L U 与C U 的相位差。 图1 10Ω 图2 图3 + U - 3Ω 图4 图 5 6Ω 图 6 1.5k Ω 200mH j1Ω 图7 S U

地基处理技术课程设计

Huazhong University of Science and Technology 地基处理技术课程设计 班级：土木工程1202班 姓名： 学号：U2012154 指导老师：章荣军 2015年7月8日

一、设计资料 1.1 工程概况 某六层住宅楼，建筑占地约800m2，建筑面积约5000m2。 1.2 基础形式与荷载条件 拟采用筏板基础（基础底面为25m*32m），基础底面压力180 kPa，基础埋深3.2m。 1.3 工程地质条件 该场地地形较为平坦，平均地面标高在3.90m，地下水埋深在地面下0.52m，平均水位标高3.38m。各土层的物理力学性质见表9。

二、复合地基设计 2.1 复合处理地基方案的选择 由各土层力学参数可知，筏板基础下主要为不良土层，且厚度比较大，承载力较低。若采用换土垫层法，则对此类基础刚度较大，对不均匀沉降较为敏感、软土层较深的建筑处理效果不理想。若采用排水固结法，因工程消耗的时间过长，短期内固结效果不理想，因而不采用。采用CFG桩复合地基处理可以提高地基土的承载力作用，同时桩身与地基土构成复合地基变形量小，桩身与褥垫层是地下水良好的排水通道，可以改善地基土的水力特性。因此，在此选择CFG桩复合地基处理方法。 土层分布图形如下图：

2.2设计计算 （1）桩长 设CFG桩落于暗绿色粉质粘土这一层，按桩端进入下卧好土层1～2倍桩径的原则确定，即进入下卧层1m计算，所以桩长可取16.2m。 （2）桩径 桩径0.3～0.8m，取500mm。 （3）桩间距 桩间距s=（3-5）d,取s=2.0m。

（4）褥垫层厚度及材料 褥垫层取0.2m ，材料可用中砂与碎石。 2.3 布桩形式 布桩形式可以正方形布桩形式。 布桩总数5.1994 26 .214.325322=??== e A A n 根，取208根。桩平面布置图如下图所示 2.4 单桩承载力计算 查规范《建筑地基基础设计规范》可得各土层的桩周侧阻力如下表

合肥工业大学数字电路习题

2010-2011学年第二学期数字电路试卷 计算机与信息学院杨萍 姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷 1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（），作为8421BCD码时，它相当于十进制数（）。 2.三态门电路的输出有高电平、低电平和（）3种状态。 3．TTL与非门多余的输入端应接（）。 4．TTL集成JK触发器正常工作时，其和端应接（）电平。 5. 已知某函数，该函数的反函数=（）。 6. 如果对键盘上108个符号进行二进制编码，则至少要（）位二进制数码。 7. 典型的TTL与非门电路使用的电路为电源电压为（）V，其输出高电平为（）V，输出低电平为（）V，CMOS电路的电源电压为（）V 。 8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出应为（）。 9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM。该ROM有（）根地址线，有（）根数据读出线。 10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（）位。 11. ）；Y3 ＝（）。 12. 某计数器的输出波形如图1所示，该计数器是（）进制计数器。13．驱动共阳极七段数码管的译码器的输出电平为（）有效。二、单项选择题（本大题共15小题，每小题2分，共30分） （在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。） 1. 函数F(A,B,C)=AB+BC+AC的最小项表达式为( ) 。 A．F(A,B,C)=∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7） C．F(A,B,C)=∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7） 2．8线—3线优先编码器的输入为I0—I7，当优先级别最高的I7有效时，其输出的值是（）。 A．111 B. 010 C. 000 D. 101 3．十六路数据选择器的地址输入（选择控制）端有（）个。 A．16 B.2 C.4 D.8 4. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP作用下，四位数据的移位过程是（）。 A. 1011--0110--1100--1000--0000 B. 1011--0101--0010--0001--0000 C. 1011--1100--1101--1110--1111 D. 1011--1010--1001--1000--0111 5．已知74LS138译码器的输入三个使能端（E1=1，E2A = E2B=0）时，地址码A2A1A0=011，则输出Y7 ～Y0是( ) 。 A. 11111101 B. 10111111 C. 11110111 D. 11111111 6. 一只四输入端或非门，使其输出为1的输入变量取值组合有( )种。 A．15 B．8 C．7 D．1 7. 随机存取存储器具有( )功能。 A.读/写 B.无读/写 C.只读 D.只写 8．N个触发器可以构成最大计数长度（进制数）为( )的计数器。 A.N B.2N C.N2 D.2N 9．某计数器的状态转换图如下， 其计数的容量为( ) A．八 B. 五 C. 四 D. 三 10．已知某触发的特性表如下（A、B A． Q n+1＝A B. C. D. Q n+1＝ B

生产实习报告-合工大-机械设计制造及其自动化

生产实习报告 学院名称：机械工程学院 专业班级：机械设计制造及其自动化2014-6班姓名学号： 指导教师：王玉琳卫道柱陈甦欣王道明实习日期：2017年6月19日——7月7日

目录 一、生产实习的目的 (3) 二、生产实习的基本要求 (3) 三、生产实习的时间、地点和内容 (4) 1、生产实习动员大会 (4) 2、生产实习讲座1——实习安全知识 (5) 3、安徽正远包装科技有限公司 (6) 4、生产实习讲座2——汽车传动系基础知识 (9) 5、安徽叉车集团有限责任公司 (11) 6、合肥华凌股份有限公司 (13) 7、生产实习讲座3——磁变流技术的研究、发展与应用 (16) 8、安徽安凯福田曙光车桥有限公司 (17) 9、安徽安凯汽车股份有限公司 (19) 10、合肥工业大学机械基础实验室 (22) 11、合肥长源液压股份有限公司 (24) 12、安徽巨一自动化装备有限公司 (27) 13、撰写《实习报告》，答辩 (29) 三、生产实习总结 (30) 四、实习思考题 (32) 五、你对本次生产实习的意见以及对本专业今后生产实习的建议 (43)

一、生产实习的目的 生产实习是本科教学计划中非常重要的一个实践性教学环节，其目的与任务如下： （1）使我们了解和掌握基本的生产知识，验证、巩固和丰富已经学过的课程内容，为后续专业课程的学习打下基础。 （2）让我们了解本专业范围现代企业的生产组织形式、管理模式、先进的生产设备和先进的制造技术。 （3）培养我们用工程技术的观点和方法去研究问题、分析问题、解决问题。（4）训练我们从事专业技术工作及管理工作所必须的各种基本技能和实践动手能力。 （5）培养我们热爱劳动、不怕苦、不怕累的工作作风。 二、生产实习的基本要求 （1）了解自动化生产与装配线； （2）了解典型机构的工作原理及典型部件的装配工艺过程； （3）了解典型零件的结构特点和机械加工工艺过程； （4）了解典型零件的毛坯制造工艺及热处理工艺； （5）了解典型零件加工所需的设备、工装和量具； （6）了解企业所用的先进制造技术； （7）了解企业技术文档资料的编写方式； （8）了解企业的组织机构、生产管理情况和物流模式； （9）了解知名企业的理念和文化氛围。

地基处理技术课程设计教学文案

地基处理技术课程设 计

Huazho ng Uni versity of Scie nee and Tech no logy 地基处理技术课程设计 班级：土木工程1202班 姓名： 学号：U2012154 指导老师：章荣军 2015年7月8日

一、设计资料 1.1工程概况 某六层住宅楼，建筑占地约800m2，建筑面积约5000m2。 1.2基础形式与荷载条件 拟采用筏板基础（基础底面为25m*32m），基础底面压力180 kPa，基础埋深3.2m。 1.3工程地质条件 该场地地形较为平坦，平均地面标高在 3.90 m，地下水埋深在地面下0.52m，平均水位标高3.38m。各土层的物理力学性质见表9。

、复合地基设计 2.1复合处理地基方案的选择 由各土层力学参数可知，筏板基础下主要为不良土层，且厚度比较大，承载力较低。若采用换土垫层法，则对此类基础刚度较大，对不均匀沉降较为敏感、软土层较深的建筑处理效果不理想。若采用排水固结法，因工程消耗的时间过长，短期内固结效果不理想，因而不采用。采用CFG桩复合地基处理可以 提高地基土的承载力作用，同时桩身与地基土构成复合地基变形量小，桩身与褥垫层是地下水良好的排水通道，可以改善地基土的水力特性。因此，在此选择CFG桩复合地基处理方法。 土层分布图形如下图: -h3.3S?J

2.2设计计算 (1)桩长 设CFG桩落于暗绿色粉质粘土这一层，按桩端进入下卧好土层1?2倍桩径的原则确定，即进入下卧层1m计算，所以桩长可取16.2m。 (2)桩径 桩径0.3 ?0.8m,取500mm (3)桩间距 桩间距s= (3-5) d,取s=2.0m。 (4)褥垫层厚度及材料 褥垫层取0.2m，材料可用中砂与碎石。 2.3布桩形式 布桩形式可以正方形布桩形式。 A 32 25 布桩总数n 2199.5根，取208根。桩平面布置图如下图所示 A 3.14 2.26 4

合肥工业大学机械复试经验

复试时间每年都在4月中下旬左右，提前十天左右通知复试，我只说机械的复试经验： 复试分为笔试和面试，笔试三门专业课综合150分，面试100分，英语翻译30分。听力30分。听力就4，6级难度，都是长短对话。笔试分为，机设，控制工程，工艺学，三门。机设有选择，计算题，改错题（机设中关于轴承安装等），控制工程有填空，计算，工艺学，填空，计算，改错（第十章改错多看看）。面试问些专业知识，所以现在可以把专业课的书翻来看看。机设专业的面试，主要问些机械设计上的知识点，呵呵，抽三题，抽到的题目自己回答了就行。英语翻译，多看看专业英语词汇。 一、关于09机制的复试重点内容： 1. 机械设计：齿轮、蜗轮蜗杆、带传动、链传动、轴、轴承 2. 加工工艺：内容很零散，50分的试卷基本把所有章节（除 了数控那章）都覆盖到了，最后是3个图形改错10分 3. 控制工程：就是考察到第六章第二节，特别是三四五章是 考试重点 二、有关面试的英语口语内容： 英语口语会考察一个常规题目（例如大学你最喜欢的运动及原 因），还会考察专业英语朗读（200词）与直接翻译，另外当然别 忘了英文自我介绍。 三、关于英语听力考察：40分的听力就是统一在教室听，没有什 么可说的，就是噪音很大，到时候听不清也不要影响后面的专业 课笔试。 四、至于面试专业课方面的内容： 就是平时有关机械的课程不一定从哪个方面拿出来问你，都是 很重要的内容，也很浅显，简单说就是最基础的知识（比如去年 考查我的是刀具的几个角和几个面、皮带传动功率的计算公式fv 或w/t、） [本帖最后由hfut01 于2010-3-15 09:24 编辑] 11年机械制造自

2010-2016年合肥工业大学832数字电路考研真题及标准答案解析-汇编

2017版合肥工业大学《832数字电路》全套考研资料我们是布丁考研网合工大考研团队，是在读学长。我们亲身经历过合工大考 研，录取后把自己当年考研时用过的资料重新整理，从本校的研招办拿到了最新的真题，同时新添加很多高参考价值的内部复习资料，保证资料的真实性，希望能帮助大家成功考入合工大。此外，我们还提供学长一对一个性化辅导服务，适合二战、在职、基础或本科不好的同学，可在短时间内快速把握重点和考点。有任何考合工大相关的疑问，也可以咨询我们，学长会提供免费的解答。更多信息，请关注布丁考研网。 以下为本科目的资料清单（有实物图及预览，货真价实）： 2017版合肥工业大学《数字电路》全套考研资料包含： 一、合肥工业大学《数字电路》历年考研真题及答案解析 2016年合肥工业大学《数字电路》考研真题（含答案解析）（11月份统一更新）2015年合肥工业大学《数字电路》考研真题（含答案解析） 2014年合肥工业大学《数字电路》考研真题（含答案解析） 2013年合肥工业大学《数字电路》考研真题（含答案解析） 2012年合肥工业大学《数字电路》考研真题（含答案解析） 2011年合肥工业大学《数字电路》考研真题（含答案解析） 2010年合肥工业大学《数字电路》考研真题（含答案解析） 二、合肥工业大学《数字电路》期中期末试卷 三、合肥工业大学《数字电路》考研复习笔记 1、合工大《数字电路》2011-2013年内部答疑 2、合工大《数字电路》重点笔记 3、合工大《数字电路》考研复习指导 4、合工大《数字电路》重要概念总结 5、合工大《数字电路》复习大纲和复习题 6、合工大《数字电路》各章重要知识点 四、合肥工业大学《机械原理》考研复习题 1、合工大本科生《数字电路》模拟题含配套答案 2、合工大《数字电路》习题集 3、各高校《数字电路》经典试题集锦 适用专业： 物理电子学、电路与系统、微电子学与固体电子学、电磁场与微波技术、集成电 路与系统、电子与通信工程（专硕）、集成电路工程（专硕） 参考书目： 《数字电路与逻辑设计》（第二版），林红主编，清华大学出版社，2009年版。 以下为截图及预览： 2015年真题及答案

合肥工业大学机械工程专业

合肥工业大学机械工程专业 卓越工程师培养计划 研究型工程师培养计划（工学博士） Ⅰ专业培养标准 为适应我国国民经济发展和社会主义建设的需要，培养德、智、体全面发展的机械工程学科高层次专门技术人才，研究型卓越工程师培养的总体要求是：热爱祖国，遵纪守法，道德品质好，愿为社会主义现代化建设服务；在机械工程学科领域内掌握坚实宽广的基础理论和系统深入的专门知识；在所从事的研究方向上做出创造性成果；具有独立从事科学研究工作的能力；具有实事求是，科学严谨的治学态度和工作作风；能够熟练地阅读本专业的外文资料，并具有一定的写作能力、听说能力和具有阅读本专业外文资料的能力；积极参加体育锻炼，身体健康。 一、具备从事大型装备设计开发或复杂科学技术问题研究的能力，系统 深入地掌握专门的技术知识和理论，掌握本专业的技术现状和发展趋势 1. 具有从事大型或复杂工程问题研究和机械装备设计、制造、开发、技术科学研究所需的相关数学、自然科学、经济管理以及人文社会科学知识。 1.1具有宽厚的数学、力学、计算机应用和自然科学基础。 1.2具备基本的工程经济、管理、社会学、情报交流、法律、环境等人文与社会 学的知识，并对环境保护、生态平衡、可持续发展等社会责任等有较深入的认知和理解。 2. 系统深入地掌握机械工程领域专门性的技术理论和方法。 2.1掌握机械工程原理、技术、工程科学和本专业的系统理论和方法；对跨学科 相应的知识也有一定的了解。 2.2 对机械与装备系统设计、制造、控制等涉及的交叉技术有广泛深入的理解， 并具有对现代社会问题、对工程与世界和社会的影响关系等有独立认识和见解。 2.3 熟悉机械工程领域新材料、新工艺、新设备和先进制造系统以及本专业的最 新状况和发展趋势。 3. 熟悉本专业领域的最新技术标准。 二、具备从复杂系统中发现并提取关键技术进而提出系统解决方案的能

地基处理课设

地基处理技术课程设计水泥土搅拌法地基处理计算书 班级：姓名： 学号： 指导教师： 完成日期：2013年6月27日

目录 一、设计资料3 1、基本设计资料3 2、设计要求3 二、选择地基处理方式4 三、确定加固目标及土层特性4 1、加固目标4 2、土层特性4 四、水泥搅拌桩的设计计算5 1、固化剂的选择5 2、桩长5 3、桩径的选择5 4、加固范围及桩的平面布置5 5、褥垫层厚度5 6、承载力计算5 7、软弱下卧层验算7 8、沉降计算7 五、复合地基的检测方法和验收标准9 1、质量检验9 2、验收标准10 六、复合地基的设计施工说明10 1、一般规定10 2、施工11

一、设计基本资料 （一）、基本设计资料 1、工程概况 某六层住宅楼，建筑占地约800m2，建筑面积约5000m2。 2、基础形式与荷载条件 拟采用筏板基础（基础底面为25m*32m），基础底面压力120 kPa，基础埋深2.50m。 3、工程地质条件 该场地地形较为平坦，平均地面标高在3.90m，地下水埋深在地面下0.52m，平均水位标高3.38m。各土层的物理力学性质见表9。 表9 各层土的物理力学性质指标 1、选择适宜的复合地基处理方案。 2、完成对所选择的复合地基方案的设计计算工作：选择桩长、桩径，确定面积置换率 以及布桩形式，完成承载力计算，完成沉降计算，确定复合地基的检测方法及验收标准。 3、绘制该复合地基的桩位布置图（平面布置图、剖面图和横断面图）。 4、编制复合地基的设计施工说明。

二、选择地基处理方式 1、综合比选： 各种地基适用范围如下表所示： 表1 复合地基的适用范围 加固方案不采用振冲置换法，振冲挤密法，因为地基报告中的粘土抗剪强度较小，不满足地基处理的要求，况且这种方法适用于砂土、粉土地基，而我们的处理对象主要是粘土；不采用土、灰土挤密桩，因为其目标主要是消除地基湿陷为目的，较宜用于黄土地区；对比经济、施工难易程度、对环境是否友好等多方面因素的比选，确定将深层搅拌桩确定为此工程地基处理方式。深层搅拌桩具有以下优势： ⑴基本不存在挤土效应，对周围地基扰动小，对周围原有建筑物及地下沟管影响很 小； ⑵可根据不同土质和工程设计要求，合理选择固化剂及配方，应用较为灵活； ⑶施工无振动，无噪音，污染小，可在市区和建筑物密集地带施工； ⑷土体加固后，重度基本不变，软弱下卧层不致产生较大附加沉降； ⑸结构型式灵活多样，可根据工程需要，选用柱状、壁状、格栅状或块状。 ⑹在负温下制作的水泥土正温后强度可继续增长且接近标准值，因此只要地温不低于 -10度，就可进行深层搅拌法冬季施工。 综上所述，深层搅拌水泥土桩法比较适用于此工程。 三、确定工程加固目标及土层特性 1、加固目标 加固后基础承载力特征值至少达到120kPa，除提高地基承载力外，还要提高地基土的抗剪强度、降低地基土的压缩性、改善地基土的透水特性、提高地基土的抗液化性能等等。 2、土层特性 本课程设计的各土层厚度为：

合肥工业大学机械系统设计复习资料与试题1

！机械综合原理设计！

1、试进行水果分选机的原理方案设计和结构方案设计。 方案一：原理方案设计：采用滚筒式来进行水果的分选； 结构方案设计：总体结构分为以下主要部分：进料斗、滚筒、收集料斗、机架、传动装置、摩擦轮等。 方案二：原理方案设计：采用摆动筛式来进行水果的分选 结构方案设计：水果分选机由分选机构、传动机构和电动机组成。水果分选时将水果运送至进料斗，然后流入到摆动筛中，使水果在摆动筛中作相对运动，并在此过程中通过相应的孔流出，以达到分级目的。 2.试进行回收后的牛奶瓶或啤酒瓶洗瓶机的原理方案设计和结构方案设计 原理方案设计： 为了清洗圆形瓶子外面，需将瓶子推人同向转动的导辊上，导辊带动瓶子旋转，推动瓶子沿导辊前进，转动的刷子就将瓶子洗净。

实现方案一：凸轮-铰链四杆机构方案 实现方案二：五杆组合机构方案： 3．给出一种步进式送料机构的设计构思。(本题可与相应的实验结合使用) 要求：应含有存储、送料、检验及检验后的分类处理等环节。(以棒料为例) 存储选择坯件自重式料仓，送料原理图如下

书上第66页也有一种方案。 4．图示为工厂中使用的虎钳，采用丝杆螺母机构，当需要较大距离移动钳口时非常不便。请针对这一问题进行一种可实现快速进给的虎钳机构设计（原理方案设计），画出其原理图。

5、试对于鸡蛋大小分级的分选机进行原理设计。（请至少提供两种方案，并简要说明实现方法） 0）电子称重式分选机：采用压力传感器称量水果，微机系统将传感器输出信号进行采样、放大、滤波、模数转换、运算和处理，然后用单片机控制相应的电磁阀送出开关量。

1）筛子分选法：采用平面振动筛，筛孔大小由分选尺寸确定，主要是通过筛体的振动使筛面鸡蛋以一定的速度向排斜端移动，小于第一层的鸡蛋落到第二层筛面。 2）回转带分选法：回转带分选法的工作方式是将水果置于两条分离带之间，若鸡蛋小于两带之间的距离，水果便从中落下。由于两条分离带之间的距离沿鸡蛋运行方向不断增大，使不同尺寸的鸡蛋落在下方相应的输送带上 6．根据对电子配钥匙机器的观察，对其作出原理构思并作出初步的结构设计。请用结构简图画出你的设计来，要求准确的表达其功能特点，并附有文字说明。 电子配钥匙机器的原理是典型的仿形铣床，机器可以将原钥匙的轮廓硬扫描出来并按照这个轮廓加工机器上待加工部位的钥匙，从而实现钥匙的复制，即配钥匙。 7．图示一种可纵横开启的窗户，试构思一种机构能满足这种窗户的功能。请用结构简图画出你的设计来，要求准确的表达其功能特点，并附有文字说明。 利用百叶窗来实现上下开启。这样窗户需要两个窗框。外面窗框与墙体固定。内部窗框作为百叶窗的边缘，以实现普通窗户的左右开启。

地基处理课设

武汉滨江住宅区2#住宅楼地基处理工程设计(编号B2D3F2) 1、设计说明 1.1设计目的 地基处理是一门理论与实践并重的课程。本课程设计，是继《地基处理》课堂教学结束后的一门实践性课程，是与地基处理理论学习相配套的一个重要的实践环节。其目的是：通过课程设计，深入理解和巩固地基处理的基础理论，牢固掌握地基处理的基本原理和基本公式，熟悉地基处理设计的基本技能和计算方法，灵活准确地应用于工程实践的实际具体问题。了解并掌握实际地质和荷载条件下不良地基处治设计的一般方法；熟练地质资料的使用；培养运用土力学基本原理解决实际工程问题的能力；练掌握地基处理施工工艺和监测技术，培养初步的独立设计能力。通过理论联系实际的课程设计，重点提高学生的动手能力，综合分析和解决问题的能力，锻炼和培养学生严谨求实、开拓创新的作风和意识，提高学生的整体素质、增强专业的适应能力和竞争能力。 1.2设计依据 (1) 郑俊杰，地基处理技术．武汉：华中科技大学出版社，2004； (2) 叶书麟，叶观宝．地基处理．北京：中国建筑工业出版社，2003； (3) 中华人民共和国行业标准，建筑地基处理技术规范（JGJ79－2002）．北 京：中国建筑工业出版社，2000； (4) 赵明华，基础工程．北京：高等教育出版社，2003； (5) 龚晓南，地基处理手册（第三版）.北京：中国建筑工业出版社， 2008. (6) 徐至钧，赵锡宏.地基处理技术与工程实例.科学出版社,2008. 2、工程概况 武汉滨江住宅区2#住宅楼为一幢7层砖混结构住宅楼，该住宅楼已经考虑抗震构造要求，设计了构造柱和圈梁，总建筑面积3200平方米。该场地地势平坦，地貌特征为长江冲击一级阶地。据勘察，土层自上而下分别为杂填土、黏土、粉质黏土、淤泥质黏土、粉砂，各土层物理力学指标如表1所示。
