路基排水设施简介教案

道路桥梁工程技术专业教学资源库《路基施工技术》

授课颗粒教案首页

授课教师李永华授课班级授课日期

- 1 -

路基排水工程施工方案(优选.)

排水工程施工方案一、编制依据及编制原则 1.1编制依据 1.1.1湖北省宜昌至巴东（鄂渝界）K62+340.000～K67+540.000两阶段段施工图设计、《公路排水设计规范》（编号JTJ018-97）及业主提供的其它资料。 1.1.2业主主持召开的招标会及现场踏勘的实际情况，包括标段沿线的地形、地貌、筑路材料以及农田水利设施情况等。 1.1.3其他有关的国家及地方强制性规范和标准；有关本项目的技术会议纪要。 1.1.4我公司现阶段施工能力、管理水平及历年来承建类似工程的施工经验。 1.2编制原则 1.2.1遵循《招标文件》的原则严格按照招标文件中的工程规范、工期、质量、安全目标等要求编制施组，满足招标方各项要求。 1.2.2遵循设计文件的原则在编制施组时，认真阅读核对获得的设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施组，满足设计标准要求。 1.2.3遵循施工技术规范和验收标准的原则在编制施工组织设计时，严格按施工技术规范要求优化施工技术方案，认真执行工程质量检验及验收标准。 1.2.4体现“安全第一、防范结合”的原则严格按照施工安全操作规程，从制度、管理、方案、资源方面制定切实可行的措施，确保施工安全，服从建设单位指令，服从监理工程师的监督指导，严肃安全纪律，严格按规章程序办事。 1.2.5遵循科学技术是第一生产力的原则配备技术能力强、有丰富的同类工程施工经验的技术人员，发挥科技在施工生产中的先导作用。 1.2.6遵循专业队伍施工和综合管理的原则

以专业化队伍为基本形式，配备必要的施工机械设备，同时采取综合管理手段合理调配，以达到整体优化的目的。 1.2.7遵循文明施工和环境保护的原则施工中严格执行《环境保护法》和宜昌市的有关文明施工和环境保护的地方法规，创建“文明施工现场”。二、工程概况 2.1工程简介我部承建的宜巴高速第十合同段包含雾渡河互通服务区，路线位于宜昌市雾渡河镇东侧，与省道S312并列延伸。本项目起点K62+340，终点K67+540。 2.2主要技术标准道路等级：高速公路-Ⅰ级；荷载等级：公路-Ⅰ级；设计车速：主线80Km/h；匝道40Km/h；道路宽度：主线路基24.5米、单车道匝道8.5米、双车道15.5米；设计洪水频率：1/100；地震烈度：地震动峰值加速度为0.05g； 2.3路基排水设计概况及要求：本项目主要排水工程有：边沟、排水沟、截水沟、急流槽和盲沟。路基排水一般要求如下： 1、施工临时性排水设施应与永久行排水设施相结合； 2、路基边沟、山坡截水沟及与之相连的路堤坡脚排水沟等，应预农田排灌山沟、泄洪沟等综合考虑； 3、挖方路堑边沟采用矩形明沟上附盖板，宽60cm。深60～80cm； 4、地下水丰富地段的边沟下方设置高度和宽度各50cm的碎石盲沟； 5、有横向排水、超高路段挖方或特殊排水路段的边沟采用矩形明沟附盖板，宽60cm，深度110～140cm； 6、坡顶截水沟采用矩形断面，底宽40～50cm，深40～60cm，界面尺寸应预山坡汇水面积对应； 7、一般路段采用梯形断面，底宽60cm，深60cm，坡率1:1；

路基施工教案

— 教师授课教案 2.掌握路堑的开挖方案与施工方法 3.了解路基压实的意义、机理、影响因素，掌握路基压实标准旧知复习：1.路基施工准备工作：物质准备、组织准备、技术准备 2.路基边桩、边坡放样重点难点：1.路基压实标准 2.压实质量控制与检查教学过程：（包括主要教学环节、时间分配） 1、旧知复习5min； 2、填方路堤施工25min； 3、路堑开挖25min； 4、路基压实30min； 5、小结5min。课后作业：P141 7，9 教学后记：任课教师教研室主任：

第八章路基施工 §8.1填方路堤施工一、一般规定 1.路堤基底的处理（1）稳定斜坡上地基表层的处理地面横坡缓于1：5时，清除草皮、腐殖土，直接在天然地面上填筑路堤；地面横坡为1：5~1：2.5时，原地面应挖台阶，台阶宽度不应小于2m。（2）陡于1：2.5地段陡坡路堤，验算滑动稳定性（3）受地下水影响，拦截引排（4）地基表层碾压密实（5）稻田、湖塘，视具体情况处理措施（6）软土地基处理 2.填料选择料源、经济性；填料性质 3.填土压实 4.路基拓宽要求二、填筑方案与施工方法（一）分层填筑 1.水平分层填筑 2.纵坡分层填筑适用：推土机或铲运机从路堑取土填筑运距较短的路堤。（二）竖向填筑（横向填筑）法适用：无法自下而上分层填土的陡坡、断岩或泥沼地区。（三）混合填筑下层竖向填筑，上层水平填筑三、不同土质填筑路堤的规定 1.不同土质混合填筑规定（1）不同土质，水平分层、分层填筑、分层压实（2）透水性较小的土填筑路堤下层，顶面做成2%-4%双向横坡，防水措施（3）透水性较小的土填筑上层，不应覆盖在透水性较大的土所填筑的下层边坡上，以保证水分的蒸发和排除。（4）潮湿或冻溶敏感性小的填料应填筑在路基上层，强度小的在下层（5）相邻两段用不同土质填筑的路堤在交接处作成斜面 2.填石路堤的填筑方法定义：粒径大于40（37.5）mm、含量超过70%的石料填筑路堤。

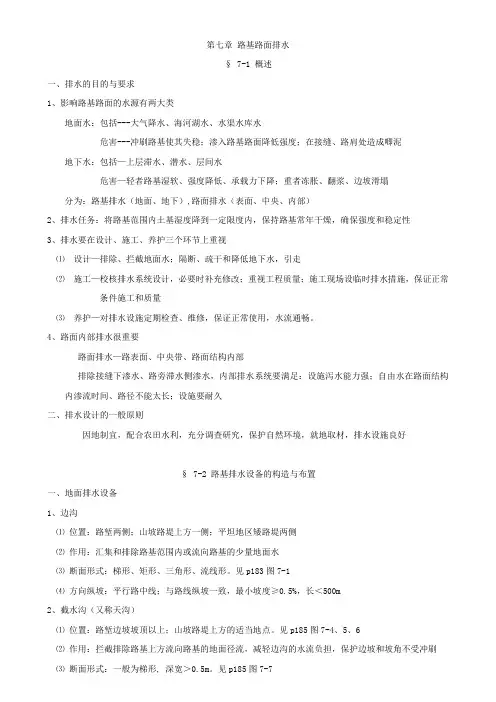

路基排水类型及施工

地面排水设备有哪些类型，分别适用于什么条件。解：地面排水设备包括以下六种 1.侧沟适用条件：路堑路肩边缘的外侧，用以汇集和排除路堑范围以内的地面水 2.排水沟适用条件：路堤护道的外侧，用以排除路堤范围内的地面水和截排水从田野方面流向路堤的地面水的地面排水设备 3.天沟适用条件：路堑顶缘以外，可设一道或几道，用以截排堑顶上方流向路堑的地面水4.截水沟适用条件：路堑边坡平台上及排水沟、侧沟、天沟所在部位以外的其他地方，用以截排边坡平台以上的坡面水或所在地区的部分地面水 5.急流槽适用条件：地形陡峻地段的天沟、截水沟，沟两端的高差很大而水平距离很短时，可用跌水或急流槽连接。地形较陡地段的排水沟，如所在地层易受冲刷，不宜采用较陡的纵坡时，也可设计成一段一段的缓坡段，而以不高的单级跌水连接，每级跌水的高度与长度之比大致等于地面坡度 6.矩形水槽。适用条件：水沟所在地段土质不良或地质不良，水沟易于变形，以及受地形、地物或建筑限界的限制，不能设置占地较宽的梯形水沟时，排水沟、侧沟、天沟、截水沟均宜采用矩形水槽的形式二、地下排水设备有哪些类型，分别适用于什么条件。解：地下排水设备包括以下五种： 1.明沟和排水槽适用条件：山坡上较平缓的斜坡地带或路基两侧。在严寒地区，由于不易保温，故不宜使用。 2.渗水暗沟（简称渗沟）（1）边坡渗沟适用条件：坡度不陡于1:1的土质路堑边坡，也常用于加固潮湿的容易发生表土坍塌的土质路堤边坡（2）支撑渗坡：适用条件：可能滑动的不稳定土体或山坡，排除在滑动面或滑动带附近活动的地下水，疏干潮湿的土体。常与抗滑挡墙配合使用作为整治滑坡的措施 3.截水渗沟和引水渗沟适用条件：截水沟用于拦截地下水，不使其流入病害区。引水渗沟用于引排山坡、洼地或路基内的地下水，以疏干附近土体或降低地下水位 4.渗水隧洞适用条件：稳定地层之内，截排或引排埋藏较深的地下水，或与立式渗井（渗管）群配合使用，以排除具有多层含水层的复杂地层中的地下水 5.水平钻孔适用条件：用于取代渗水隧洞 6.立式集水渗井和渗管适用条件：用来集引具有多层含水层的复杂地层中的地下水或潮湿土体中的重力水和毛细水

路基临时排水施工解决方法

目录 1.适用范围 (1) 2.作业准备 (1) 3.技术要求 (1) 4.施工要求 (2) 5.劳动组织 (5) 7.材料要求 (5) 8.机械配置 (5) 9.质量控制及检验 (6) 10.安全要求 (6) 11.环保要求 (7)

路基临时排水施工方案 1.适用范围适用于银西铁路（甘宁段）YXZQ-3标段路基临时排水工程施工。 2.作业准备 2.1内业准备 2.1.1开工前组织技术人员认真阅读、审核施工图纸，熟悉规范和技术标准。 2.1.2制订施工安全保证措施，提出应急预案。 2.1.3对施工人员进行技术交底并进行上岗前技术培训，考核合格后持证上岗。 2.1.4按照设计文件和规范要求，制订试验计划并通过试验确定配合比，确保试验工作与现场施工相协调。 2.2外业技术准备 2.2.1做好测量复核和施工放样、技术交底，搞好现场施工场地布置。 2.2.2施工作业层中所涉及的各种外部技术数据收集。 2.2.3了解沿线交通、电力线、通讯线及影响走行的障碍物情况并加以明显标示。 2.2.4对施工所用的水准点进行复核，清理施工场地，并且核对现场地形地貌与设计是否相符。 3.技术要求 3.1路基施工前，必须根据现场实际地形、地貌并按设计要求首先做好排水工程以及施工场地附近的临时排水设施，然后再做主体工程。在无条件时，排水工程可与路基同步施工，并使其随施工进度逐步成型。 3.2路基施工期间，不得任意破坏地表植被或堵塞水路，各类排水设施应及时维修和清理，保持其完好状态，使水流畅通，不产生淤

塞；临时性排水设施应尽量与永久性排水设施结合起来。 3.3 排水设施应纵坡顺适、沟底平整、排水畅通、无冲刷和阻水现象。 3.4排水沟、天沟要线性美观，直线型顺直，曲线型圆顺。 4.施工要求 4.1路基地表排水措施路基地表排水根据设计要求及路基所处地理位置、地质情况、、路基周边原有排水系统等采取路基边沟、天沟排水措施，改河（沟）排水措施，路基横向排水沟排水措施，现场根据设计要求及实际情况采取一种相应有效的排水措施。 4.1.1路基边沟、天沟排水措施（1）路基在施工前，应根据路基所在段的具体地理情况综合考虑，在路基开挖线以外及填土范围以外的地方做好排水边沟或天沟，以防止路基施工过程中地表水对路基施工范围的影响。（2）在选择路基边沟、天沟等地表排水设施位置时，应充分考虑该排水设施与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。（3）路基排水工程应及时实施，防止在施工期间因地表水及地下水的侵入而造成路基松软和坡面坍塌。 4.1.2路堑排水措施路堑施工前，结合永久排水设施，设置临时排水设施，包括坡顶的截水沟、天沟及路堑两端的排水设施，截水沟、天沟尺寸以30*30cm 为宜，使其满足堑顶排水要求。排水设施开挖后采用砂浆抹面进行防渗处理。防止施工过程中地表水对边坡的冲刷。路堑基底施工开挖面应始终保持不小于4%的排水横坡，两侧基底设置0.2*0.2m的排水沟，排水沟纵坡不小于2%，两端与自然沟渠顺接。

我国沥青路面设计教案

教师授课教案 2.掌握我国沥青路面的设计过程。旧知复习：1.石灰土、水泥土的强度形成原理 2.石灰、水泥稳定类粒料的混合料组成设计过程重点难点：我国沥青路面设计方法教学过程：（包括主要教学环节、时间分配） 1、旧知复习5min； 2、概述25min； 3、我国的沥青路面设计55min； 4、小结5min；课后作业：请结合路面结构设计计算与分析，讨论道路工程中应用半刚性基层材料的具体受力情况，并从结构与材料角度分析使用得失。教学后记：任课教师教研室主任：

第三章沥青路面设计 §3.1概述一、沥青路面设计的内容 1.结构组合设计 2.材料组成设计 3.厚度设计验算 4.结构方案比选 5.路肩构造设计 6.排水系统设计二、沥青路面结构设计的原则（一）路基路面整体综合设计原则（二）密切结合自然条件及实践基础原则（三）满足交通与使用要求原则（四）因地制宜、合理选材原则（五）保护自然生态与沿线环境原则（六）工厂及机械化施工、方便施工原则（七）技术与经济性并重原则（八）分期修建、方便养护原则三、沥青路面结构设计方法种类 1.经验法：AASHTO法；CBR法。依据调查或大型试验总结得到的设计方法，其特点是符合试验地的实际，但是不能结合不同地方的实际。 2.力学经验法（M-E）：AI法；SHELL法；我国设计方法。依据力学模型计算结构响应，结合实际进行参数的确定，其特点是理论联系实际，是目前设计方法发展的总趋势。 3.典型结构法：法国方法；中国八·五研究成果。通过调查，总结得到的与交通量等参数有关的结构图，特点是减少了设计的随意性，具有结构使用性能明确，结构图统一。 4.优化设计法通过目标函数优化，使其具有性能与费用的最优性，但尚不成熟。四、沥青路面厚度设计的基本过程 ①确定交通量：如车型、轴重、轮胎压力、各车型通过数及横向分布； ②路面结构组合：确定材料品种及其它参数； ③参数修正： ④路面设计的指标与标准确定： ⑤运用基本关系式进行设计计算或验算

路基排水施工方案

郑卢高速公路洛宁至卢氏段NO.9合同段（K117+600～K121+700）路基排水工程施工方案编制：复核：审批：中国水电建设集团路桥工程有限公司洛宁至卢氏段土建NO.9合同项目部二0一一年十月一日

路基排水工程施工方案一、工程概况郑卢高速洛宁至卢氏段NO.9合同段起点里程K117+600，终点里程K122+700，全长5.082公里。本标段位于河南省洛阳市洛宁县境内，地貌属山丘区，地形复杂，山峰起伏，沟谷较深，山坡陡峻，山体剥蚀侵蚀严重，地形起伏激烈，且呈典型“V”形谷地。工程所在地区属温带大陆性气候，热量适中，光照充足，降水偏少，变幅较大，具有明显垂直变化特点。本地区年平均气温14.5℃，最冷的1月份为零下8.0℃～10.0℃，最热的7月份为24.2℃～27.5℃。黄河、洛河、伊河等河谷地带及其附近的丘陵和缓坡上地，洛阳平均降水量550～900毫米，西南部汝河、伊河、洛河谷底为700～800毫米，黄河谷地则为500～600毫米。降雨的时空分配不均匀，雨季6～9月份占57.5%～61.1%。路基排水系统由边沟、排水沟、截水沟、平台截水沟、急流槽、消力池。路面排水系统由集水井、横向排水管、集水槽、盲沟租成二、排水形式（1）路基排水 1、排水沟填方路基两侧均设置排水沟，主线路段采用60×60cm的矩形沟。沟壁材料采用C20混凝土预制块护砌，铺砌厚度为8cm。互通匝道路段采用60×80cm、100*130cm的矩形沟，沟壁材料采用C20混凝土预制块护砌，铺砌厚度为8cm。互通陡坡设挡土墙路段采用60*50cm的矩形沟，沟壁、沟底材料C20混凝土预制块护砌，铺砌厚度为8cm。 2、边沟

路基排水设施施工工艺框图说明

5-15 路基排水设施施工工艺框图文字说明一、边沟、排水沟、截水沟、吊沟、水渠各种水色的沟壁必须平整坚实，沟内不得留有松土。沟底平顺，排水畅通无阻水现象，并应按图纸所示将水引入排水系统。在汇水面积大的斜坡上，如有地面水流向路基时，在无弃堆的情况下，应离路堑上边沿至少5m以外设置截水沟。路基上方有弃堆时，截水沟应设在弃土堆上方，弃土堆坡脚与截水沟边缘应留不小于1米的距离，弃土堆坡脚离开路基挖方坡顶不应小于10米。截水沟挖出的土，可在路堑与截水沟之间筑成土台，台顶应有2%的横坡倾向水沟，土台坡脚离路基挖方坡顶和土台坡脚离截水沟边缘的距离与上相同。在透水性较大的土壤上设置截水沟时，沟底及沟壁应以不透水的材料加固。截水沟的水，应排至两端低处的桥涵或河谷中，如长度大于500米时，可选择适当的地点设出水口，或导入排水沟中。板块采用C 混凝土预制，预制时并加入适量的化学纤维玻璃丝。 20 为拼装错缝，应准备一些半块的底板。拼装构件缝宽2cm，用M7.5水泥砂浆砌缝。板块在预制时力求表面光滑，铺设时板块要平整顺直，不能有凸出和凹进现象。每10m设一道伸缩缝，采用沥青:水泥:砂=1:1:4填塞。铺设沥青玻璃丝布的土层表面应平整，表面严禁有碎块石、树根等坚硬凸出物。截水沟要随地形合理布设，且尽量设在地形较缓处，出口要远离路基。在修筑截水沟的地方，夯实后应达到95%以上的压实度才能进行铺筑施工。护面墙上有吊沟时应予留排水槽。吊沟随路堑边坡坡度开挖沟槽并现浇。

吊沟每10m设一道伸缩缝。吊沟应与平台截水沟同时浇筑。吊沟底砌成糙面或嵌入约5X5cm的坚硬石块用以消能和减小流速。护面墙上有吊沟时应予留排水槽。二、跌水与急流槽急流槽基础应嵌入地面，其底部应按图纸修筑抗滑平台，并应设置进出口端护墙，以保证抗滑稳定性和防冲刷。边坡急流槽的汇集流水进入过渡段及出口处设置跌水等应按图纸所示或工程师指示进行施工，为路面雨水流入边沟或排水沟提供一畅流通道。处在填挖方交界处设置的急流槽，应按图纸进行施工。三、排水管、集水井排水管与集水井的连接，应符合图纸要求和工程师的指示。排水管应紧密嵌入集水井壁内，井壁开孔和园管周边应用两圈砖（石）结构加以保护，并用水泥砂浆固定。集水井基础混凝土强度达到5Mpa以上时，方可砌筑井体。混凝土蒸发池表面夯拍密实后铺设一层沥青玻璃丝布防渗层，然后用C 20 现浇予以加固。四、渗沟渗沟的反滤层应采用筛选过的质地坚硬耐久的中砂、粗砂、砾石等渗水材料分层铺筑。如采用有管渗沟，其管壁应设置渗水孔眼。用渗水土工布包起来，再做反滤层。

路基防护及排水施工方案

连霍高速公路洛阳至三门峡（豫陕界）段改扩建工程 TJ-23标路基防护及排水工程施工方案编制：审核：审批：施工单位：许昌广莅公路工程建设有限责任公司日期：2012年10月14日

路基防护及排水施工技术方案一、编制依据 1、《公路工程施工技术规范》JTGF10 -2006 2、《公路工程质量检验评定标准》JTGF80/1-2004。 3、《公路工程施工安全技术规范》JTJ076-95。 4、连霍高速公路洛阳至三门峡（豫陕界）段改扩建工程两阶段施工图设计文件，施工合同。 5、现场的水文及地质条件。 6、我单位以往施工类似工程经验。二、编制目的 1、为加强路基防护及排水工程质量，确保路基土石方工程质量和施工进度，根据与业主签署的施工承包合同书，特编制本实施性施工方案。作为今后施工作业的指导依据，避免盲目施工而给工程带来不必要的损失。 2、本施工方案的编制以我公司现有的施工力量和以往路基防护及排水工程施工的经验作为基点，统筹考虑全部路基防护及排水工程的施工工艺、现场布置以及施工进度计划。三、工程概况本项目全段位于灵宝市境内，属山岭重丘区。设计起点桩号RK167+500，终点桩号RK177+500，总长10公里，属右侧整体式加宽。本项目区域大部分被上更新统及中更新统黄土覆盖，仅新安、义马、观音堂等地段局部有基岩出露。主要为第三系泥质砂岩、泥岩等极软岩；三叠系泥质粉砂岩与泥岩互层的软质岩；寒武系石灰岩、二叠系和震旦系石英砂岩、安山岩，均为硬质岩石。项目沿线地下水埋入较深，地下水位差别极大，一般在0.3m-120m范围，水位变幅较大，地下水位与地形地貌的关系十分密切。判定水文地质条件一般~中等。 3.1路基防护工程设计

路基路面工程授课教案

《路基路面工程》课程授课教案课程编号：B03058 课程名称：路基路面工程/ 课程总学时/学分：64/4 （其中理论64学时，实验0学时，课程设计2周）适用专业：土木工程（道路与桥梁工程方向）一、课程地位《路基路面工程》是土木工程专业路桥方向的一门必修的专业课。课程的主要特点是理论与实践并重，工程性较强,既要认真学习基本理论知识，又要注重工程实践。课程的目的是通过学习，使学生掌握路基路面工程的基本理论和基本知识，具有路基路面设计的基本能力。课程的任务，在于通过教学，培养学生灵活运用路基路面工程基本理论和基本知识，分析和解决路基路面工程实际问题的能力。二、教材及主要参考资料 [1] 程培风等，路基路面工程，北京，科学出版社，2005年 [2] 万德臣，路基路面工程，北京，高等教育出版社，2005年 [3] 邓学均，路基路面工程，北京，人民交通出版社，2003年 [4] D30－2004，公路路基设计规范，北京，人民交通出版社，2004年 [5] 014－1997，公路沥青路面设计规范，北京，人民交通出版社，1997年 [6] D40－2002，公路水泥砼路面设计规范，北京，人民交通出版社，2002年三、课时分配

四、考核方式与成绩核定办法 1. 考核方式：笔试 2. 成绩核定办法：期终考试占60﹪；平时成绩占20﹪；课程设计占20﹪；五、授课方案第一章绪论 1. 教学内容：（1）道路工程发展概况介绍我国在公路自然区划、土的工程分类、路基强度与稳定性、高路堤修筑技术与支挡结构、软土地基稳定技术、岩石路基爆破技术、沥青路面结构、水泥混凝土路面结构、柔性路面设计结构与方法、刚性路面设计结构与方法、半刚性路面结构、路面使用性能与表面特性及路面养护管理等方面取得的成绩。（2）路基路面工程的特点介绍路基路面工程的承载能力、稳定性、耐久性、表面平整度、表面抗滑性能等特点。（3）影响路基路面稳定的因素

路基路面教案(3章一般路基设计)

第三章一般路基设计 §3-1 路基设计的一般要求路床：原路槽底面以下0-80cm 范围内的路基。行车荷载主要的应力作用区，其强度和稳定性要根据路基路面综合设计的原则确定。路基设计的基本内容： 1、选择断面形式，确定路基宽与高 2 3、确定边坡形状与坡度 4、路基路面排水 5、坡面防护与加固 6、附属设施设计一般路基特殊路基：超过规范规定的高填深挖路基；地质水文等条件特殊的路基。需进行单独设计和验算。 §3-2 路基的类型与构造路基横断面的三种典型形式: 路堤：路基设计标高>天然地面标高，全部用岩土填筑路堑：路基设计标高<天然地面标高，全部在天然地面开挖而成的路基填挖结合路基：一侧开挖，另一侧填筑而成的路基一、路堤 1、按填土高度矮路堤：填土高度<1.0-1.5m p60图3-1 a ）高路堤：填土高度>18m(土质)或20m(石质) 一般路堤：填土高度在1.5-18m 之间 b ） 2、条件和加固类型浸水路堤 p60图3-1 c ）护脚路堤 d ）挖沟填筑路堤 e ） 3、矮路堤和一般路堤设计 ⑴ 平坦地区取土困难时选用。满足最小填土高度要求，不低于临界高度，处于干燥、中湿。设边沟 ⑵ 矮路堤＜Za 时，路堤本身和天然地面都要稳定，压实度达标 ⑶ 保护填方坡脚不受流水侵害，在沟渠、坡脚间设护坡道，宽1～2m 或＞4m ⑷ 自然横坡较陡时（一般陡于1:5），防止路堤沿山坡下滑，将天然地面挖成台阶或设置石砌护脚 4、高路堤和浸水路堤 ⑴ 填方量大，占地多；需个别设计 ⑵ 边坡采用上陡下缓的折线形或台阶形，如在边坡中部设护坡道 ⑶ 防止流水侵蚀、冲刷坡面，边坡要进行防护和加固

路基路面工程课程教学大纲[1]

《路基路面工程》课程教学大纲一、课程名称：路基路面工程二、学分：3 三、先修课程：《工程地质学》、《土质学与土力学》、《交通工程》等。四、课程的性质、目的和任务：《路基路面工程》是土木工程专业路桥方向网络教育考试的一门必修的专业课。课程的主要特点是理论与实践并重，工程性较强,既要认真学习基本理论知识，又要注重工程实践。课程的目的是通过学习，使学生掌握路基路面工程的基本理论和基本知识，具有路基路面设计的基本能力。课程的任务，在于通过教学，培养学生灵活运用路基路面工程基本理论和基本知识，分析和解决路基路面工程实际问题的能力。五、课程的教学基本要求及主要内容：第一章总论一、学习要求通过本章的学习，要求学生了解该课程的基本框架，了解道路工程发展概况、路基土的分类、公路自然区划及路基干湿类型，掌握路基路面工程的特点、影响路基路面稳定的因素、路面结构及层位功能、路面的等级与分类。本章要了解各种基本概念和术语，在学习过程中联想所见过的路基路面特征。本章的重点是路基路面工程的特点、路面结构及层位功能、路面的等级与分类。二、课程内容 1、教学内容：（1）道路工程发展概况介绍我国在公路自然区划、土的工程分类、路基强度与稳定性、高路堤修筑技术与支挡结构、软土地基稳定技术、岩石路基爆破技术、沥青路面结构、水泥混凝土路面结构、柔性路面设计结构与方法、刚性路面设计结构与方法、半刚性路面结构、路面使用性能与表面特性及路面养护管理等方面取得的成绩。（2）路基路面工程的特点介绍路基路面工程的承载能力、稳定性、耐久性、表面平整度、表面抗滑性能等特点。（3）影响路基路面稳定的因素简单介绍影响路基路面稳定的因素，包括自然因素：地理条件、地质条件、气候条件、水文和水文地质条件、土的类别和强度等；人为因素：荷载作用、路基路面结构、施工方法与质量、养护措施及人为设施等。（4）路基土的分类简单介绍我国路基土的分类情况。（5）公路自然区划

《路基路面工程技术》课程整体教学设计

路基路面工程技术课程整体教学设计一、基本信息课程名称：路基路面工程技术课程类型：专业核心课程学时： 64 学分：3 先修课：公路勘测技术、工程地质与土力学、土建力学、应用高等数学、工程测量技术、道路建筑材料等。平行课：桥梁工程、基础工程与地基处理、隧道工程、建筑概论等。后修课：试验室管理、路基路面试验检测技术、工程监理、公路施工组织与概预算等。二、课程需求分析《路基路面工程技术》是道路桥梁工程技术（检测监理）专业必修的一门专业核心课程。路基路面工程技术在道路桥梁工程技术（检测监理）专业的课程体系中起承上启下的作用，路基路面工程技术是公路勘测技术、工程地质与土力学、土建力学、应用高等数学、工程测量技术、道路建筑材料等先修课程的具体应用，同时又为路基路面试验检测技术、公路施工组织与概预算、工程监理等后续课程奠定坚实的基础。课程的主要特点是理论实践并重，工程性较强，既要认真学习基本理论知识，又要注重工程实践。通过本课程的学习，学生应掌握路基路面工程的基本理论和基础知识，具有分析和解决路基路面工程实际问题的能力，掌握一般路基设计、特殊路基设计、挡土墙设计、路面结构设计和施工工艺等方面知识。三、课程设计 1、课程目标设计《路基路面工程技术》课程目标设计表表1

2.课程内容设计《路基路面工程技术》课程内容设计表表2 3.能力训练项目设计《路基路面工程技术》能力训练项目设计表表3

4．课程教学进度表设计（以1次课为最小单元）《路基路面工程技术》课程教学进度设计表表4

四．课程考核方案设计 1、考核内容《路基路面工程技术》课程以典型、具体的工作任务为考核依据，建立以综合职业能力考核为主线的开放式、全过程的课程考核体系。采取灵活多样的考核方式，即采用知识与技能相结合的考核模式，即闭卷、试验操作相结合、个人自主学习与项目任务相结合的“多元化”考核方法。考核方案以学习情境、学习任务和能力训练项目为序，考核目标按教学任务分为理解（A）、掌握（B）、操作（C）和综合运用（D）四个层次进行。

路基路面工程教学大纲

《路基路面工程》教学大纲东北大学资源与土木工程学院 2014年08月20日

《路基路面工程》教学大纲（课程编号：B100900090，学分：3.5，学时：40/56）一、课程的性质与目的本课程是道路桥梁及渡河工程、交通工程等专业必修的一门专业主干课程，主要讲述公路与城市道路路基工程、路面工程的基本理论和基本知识。本课程的教学目的，在掌握土木工程材料、材料力学、土质学与土力学等知识的基础上，通过本课程的教学，学生应掌握路基强度和稳定性的要求和设计方法；路基路面工程相关的交通、环境、材料的特性与要求、结构设计参数；掌握路面结构整体强度（刚度）的测试方法、结构层（包括土基）材料模量的确定和取值方法、交通量确定方法、路基路面工程质量检测与评定方法；路面材料与结构设计方法。课程重点：相关的基本概念、原理和方法；沥青路面和水泥混凝土路面结构组合设计与厚度设计；路面施工、养护和管理的基本流程。具有路基路面工程相关的设计、施工、养护和质量检测与评定的基本能力。二、课程内容的教学要求 1、路基工程（1）绪论：了解路基工程的特点，路基的作用，路面对路基的依赖关系，路基路面整体强度与刚度的影响因素；掌握路基土的分类、路基工作区、土基强度（刚度）指标、路基临界高度、相对含水量与干湿类型；了解路基的变形、破坏和防治措施。（2）一般路基设计：熟练掌握路基典型横断面组成及一般路基设计要点；了解路基的基本构造及主要附属设施；理解路基压实的意义与作用机理、影响路基土压实效果的主要因素；掌握土基压实度与压实标准要求。（3）路基稳定性设计：熟练掌握直线法和圆弧法验算路基的边坡稳定性；能进行陡坡路堤的稳定性验算；理解浸水路堤的稳定性验算。（4）路基的防护与加固：了解路基的坡面防护与冲刷防护的类型与方法，初步掌握地基加固的类型与方法。（5）挡土墙设计：掌握挡土墙的用途、类型与使用条件；能熟练进行挡土墙的土

路基排水要求及设计一般原则

路基排水要求及设计一般原则集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#

第一节路基排水要求及设计一般原则一、路基排水目的和要求水是影响路基工程质量的主要因素，也是引起路基病害的主要因素之一。 ●路基排水的目的：确保路基处于干燥、坚实和稳定状态。 ●路基排水分类：地面排水、地下排水 ●路基排水要求：查明水源、制定规划、防重于治、防治兼顾。与农田水利相结合。排水设施应选在地质条件好、地势平坦地带。排水工程简单合理、方便有效。二、路基排水设计的一般原则 ●摸清水源，合理规划，因势利导，综合治理。 ●保护生态平衡，与农田水利相结合，少占农田。 ●排水设计应经济实用，以节约加固工程量。 ●防重于治，防治结合。排水设施要因地制宜、就地取材、经济适用，并做到系统规划，合理布局，与当地排水设施相协调。第二节路基地面排水设施的构造常见的路基地面排水设施 ●排水沟 ●侧沟

●截水沟（天沟） ●急流槽截水沟（天沟） ● 1.截水沟的功能用以拦截并排除路基上方流向路基的地面径流，减轻边沟的水流负担，保证挖方边坡和填方坡脚不受流水冲刷。 ●2、截水沟设置位置截水沟一般布置在路堑坡顶5m或路堤坡脚2m以外，结合地形和地质条件沿等高线布置，尽量与绝大多数地面水流方向垂直。。视降雨量，可以不设或设计多道。挖方截水沟

填方截水沟 ● 3.截水沟的纵坡与长度截水沟的纵坡不宜小于％，长度以200～500为宜，超过500m时，可在中间适当位置增设泄水口，由急流槽或急流管分流排引。 ● 4.截水沟的横断面一般采用梯形断面，沟的边坡坡度一般采用1：～1：。沟底宽度和沟深不宜小于。排水沟 ● 1.排水沟的功能将路基范围内各种水源的水流（如边沟、截水沟、取土坑、边坡和路基附近积水），引排至桥涵或路基范围以外的指定地点。 ● 2.排水沟的纵坡排水沟应具有合适的纵坡，以保证水流畅通，不致流速太大而产生冲刷，亦不可流速太小而形成淤积，为此宜通过水文水力计算而择优选定。一般情况下，可取～%。 ● 3.排水沟的横断面

路基排水工程施工组织设计方案

信宜（桂粤界）至茂名高速公路T11合同段路基排水工程施工方案编制：复核：审核：日期：中国铁建港航局集团有限公司信宜（桂粤界）至茂名高速公路T11合同段项目经理部

目录一、编制依据与原则 (4) 1、相关标准、规范和施工图 (4) 2、编制原则 (4) 二、工程概况 (6) 1、工程概况 (6) 2、沿线自然地理条件 (6) 3、主要工程数量 (8) 三、施工组织机构、资源配置及进度安排 (10) 1、组织机构 (10) 2、人员配置 (11) 3、排水工程结构形式 (11) 4、施工进度安排 (14) 5、场地布置 (14) 6、施工准备 (14) 四、施工组织 (15) (一)、浆砌排水沟施工 (15) (二)、现浇砼排水沟施工 (18) (三)、截水沟施工 (18) (四)、碎石盲沟施工 (19)

(五)、急流槽施工 (20) 五、排水工程质量保证措施 (21) 1、质量保证管理措施 (21) 2、质量保证技术措施 (21) 3、浆砌排水沟 (22) 4、盲沟 (22) 5、土工合成材料施工质量标准 (23) 六、安全保证措施 (24) 1、组织保障 (24) 2、安全保证管理措施 (24) 3、安全生产技术措施 (25) 七、环保水保措施 (27) 1、环保水保机构和保证体系 (27) 2、环保水保管理措施 (27) 3、环保水保技术措施 (27) 八、文明施工 (29) 1、文明施工管理措施 (29) 2、文明施工技术措施 (30)

一、编制依据与原则 1、相关标准、规范和施工图（1）包茂高速公路施工图设计；（2）广东省高速公路施工双标管理规定；（3）施工调查及现场踏勘察资料；（4）《公路路基施工技术规范》（JTG F10-2006）；（5）《公路工程质量检验评定标准》（JTGF80/1-2004）；（6）施工现场临时用电安全规范（JGJ462005)；（7）《公路工程施工安全技术规程》（JTJ076—95）；（8）《建设工程安全生产管理条例》中华人民共和国国务院令第393号；（9）《建筑施工高处作业安全技术规范》；（10）法律、法规对质量、水土保持、环境保护、安全管理的规定；（11）公司拥有的施工工艺、施工方法成果、机械设备、管理水平、技术装备及多年积累的类似工程施工经验。 2、编制原则（1）施工组织机构精干高效、责权利明晰，任务划分明确合理，精心组织施工，确保人员、设备、资金等各种资源的合理投入。（2）质量、安全、进度和环境保护目标明确，保证措施合理有效，保证体系运转有序。（3）根据国家、交通运输部现行的技术标准、规范和本项目的施工设计图纸，针对本项目的重点、难点制定施工组织方案；确保本项目各施工工艺方法、

《路基路面工程课程设计》教学大纲

《路基路面工程课程设计课程设计》》教学大纲一、课程基本课程基本信息信息课程编码 060317009 周 1 课程类别专业考查课学分数 1 开出学期 6 开出单位道路交通系适用专业土木工程（交通土建工程），交通工程二、目的目的与基本要求与基本要求《路基路面工程》课程设计，在教学中有非常重要的地位。通过该课程设计，使学生得到对路基路面结构知识的全面训练，达到对路基路面重要内容的全方位练习，比如可以掌握规范的查阅方法、掌握刚、柔性路面结构的设计过程和路面结构的补强设计的基本步骤，掌握路面结构的设计和验算的详细内容等等。培养学生对本专业的兴趣，对本课程的兴趣，对我国道路发展的关注。三、基本基本内容内容内容和安排和安排 1、课程设计的题目：（1）沥青路面结构设计；（2）沥青路面结构补强设计；（3）水泥混凝土路面结构设计。 2、已知技术参数和设计要求、方案制定： Ⅵ1a 区某二级公路（属于平原微丘区），近年来由于经济的迅速发展，交通量的增加，使个别路段不能适应交通发展的要求，根据实地调查，综合分析以后，决定对下列路段的路面作如下处理： 0+500~3+500段，该线需要在路基（即原路面）上铺筑沥青类路面； 3+500~5+500段，路面强度不足，需要进行补强设计； 5+500~7+500段，接近城镇，远路组成不合理，为改线路段路基（即原路面）上铺筑水泥混凝土类路面。 1）路况调查资料：设计年限为15年，根据以下资料可知，前10年和后5年要分别计算，预计未来10年内交通量年平均增长率9%，10年后为5%。交通量调查：在不利季节调查得到交通量数据表(下列数据每届学生都变) 车型解放CA-10B 黄河JN-150 斯克达706RD 跃进NJ-130 上海SH-130 日野KB-211 日野KF300D 交通SH-141 太脱拉J138SI 小型机动车交通量 375 200 390 120 350 25 40 30 12 30 注：其他小型机动车由于换算系数小可以不计入轴载换算。 2）原有路面结构和路基湿度调查原有路面宽9m ，结构层厚度为：5cm 沥青混凝土，15cm 水泥稳定砂砾，25cm 天然砂砾垫层。（1） 0+500~4+500段为粉质压粘土，Wy=30%；4+500~7+500段为轻压粘土，Wy=35%。（粉质压粘土得液限和塑限请查相关书籍L ω=40，p ω=28）。（2） 0+500~3+500段路槽底距离地下水位为1.9m 。（3）含水量测定：（用来判断路基土的干湿类型，以及查其弹性模量） A 、3+500~4+500段，测得路槽底以下80cm 范围内各分层的含水量为（单位：%）：19.40，19.55，19.90，20.78，21.10，21.10，21.66，21.99。 B 、4+500~5+500段，测得路槽底以下80cm 范围内各分层的含水量为（单位：%）：18.60，19.36，

路基排水专项项目施工方案

新建武汉至十堰铁路标路基排水专项施工方案编制：审核：批准：中国铁建股份有限公司汉十铁路标项目经理部二〇一六年六月

路基排水专项施工方案一、编制依据）《高速铁路路基工程施工技术指南》（铁建设[]号）；）《高速铁路路基工程施工质量验收标准》（）；）《新建武汉至十堰铁路孝感至十堰段施工图区间路基设计图》； )《路基工程设计专用图》；）《铁路混凝土工程施工质量验收标准》（）。二、工程概况本管段路基起止里程为～，长度段，主要位于随州市曾都区境内。具体信息详见下表。路基段落统计表

三、施工准备、原材料准备混凝土采用项目部拌合站混凝土，路基排水沟及天沟模板采用竹胶板，路堑侧沟模板采用组合钢模板。、施工现场准备、路基工程施工前，对影响路基稳定的地下水，应予以截断、疏干、降低水位，并引排到路基范围以外。对具备条件的地段按照设计做好排水工程以及施工场地附近的临时排水设施，然后再做主体工程。不具备条件的地段应先做好临时排水设施，正式排水工程可与路基同步施工，并随路基施工逐步成型。、人员及机械配置为满足施工需要，我单位结合施工文件及现场施工条件配备了如下人员及机械：主要管理人员配置表

主要施工人员配置表投入主要机械设备一览表四、施工程序与工艺流程地表排水设施地表排水技术要求

）路基排水系统应根据当地降水量特征、汇水面积、地形和地质条件、地下水状况进行布置。路基纵、横向排水设施应与桥涵、隧道、车站等构造物排水设施衔接配合，并与水土保持及农田水利的综合利用相结合；对路基有危害的地面水，应设置侧沟、天沟、排水沟及边坡平台截水沟等，将水拦截引排至路基范围以外，防止水流冲刷路基或软化地基。）路基排水设施的纵坡，不小于‰。地面平坦地带或反坡排水地段，仅在困难情况下，方可减少至‰。侧沟、天沟、排水沟或截水沟应按频率设计，沟顶应高出设计水位。）土质、全风化层、软质岩、强风化或构造破碎的硬质岩路堑侧沟采用钢筋混凝土，沟底宽、深～矩形沟，厚；硬质岩地段侧沟一般采用素混凝土矩形沟，沟底宽、深～矩形沟，厚。）天沟、平台截水沟、吊沟、路堤地段排水沟一般采用混凝土预制块加固，天沟及排水沟采用深、底宽的梯形截面；路堑边坡平台原则上应设置边坡截水沟，边坡平台截水沟尺寸一般采用底宽、深～矩形或梯形断面，采用混凝土封闭。）当路堤边坡采用立体植被网喷播植草防护时，则每设置一条横向排水槽，采用骨架护坡时，则于主骨架上设置横向排水槽。）路堑侧沟的水流，不得经隧道排出。隧道洞口的反坡排水可结合隧道过渡段的统一设置，起止水沟断面可为深。 )路桥过渡段施工前做好相应临时排水工作，疏通台背两侧排水沟，雨水天气及时排水、对未完成部分进行覆盖，避免对过渡段、填料造成浸泡。无砂混凝土块安装前，在承台顶面，紧贴桥台背面，摆放横向排水管一道，横向排水管摆设在的中粗砂上，沿承台面摆放到路基外，

路基路面工程教案

路基路面工程教案本页仅作为文档页封面，使用时可以删除 This document is for reference only-rar21year.March

路基路面工程教案专业：交通工程专业姓名：尹振羽

教学要求 1对于知识性较强、内容重要的章节采用以板书为主，做到把路基路面工程的基本知识讲清楚，学生学的扎实，及时布置课堂作与课后作业。 2对于书中内容繁杂的部分，采用课堂授课与课后自学相结合的形式，要求学生在课后自学完成部分，提交自学总结报告。 3对于实践性较强的施工部分，在本课程建设中采用多媒体进行教学，将路基施工、基层施工及面层施工过程录制教学图片，节省教学时间，加大授课的信息量，提高教学速率，同时还提高了学生的学习效果。 4对于《路基路面工程》课程的考核方法，力求做到尽可能综合反应学生的整体素质，主要从两个方面对教学效果评价方式进行改革。一是作业形式的改革，课后作业中的基本理论题与计算题，按传统的方式以书面形式完成。针对现在教材中测定学生综合素质的作业缺少的情况，依据课程进展情况布置课后调研论文型题目，比如沥青路面施工部分，可让学生自主学习，利用图书馆和计算机网络查阅资料，总结世界先进的沥青路面施工工艺，提交自学总结和调查报告。二是考试采用闭卷与开卷相结合的方式，开卷考试能够体现学生的理解深度和掌握程度，在培养学生的自学能力方面有不可替代的优势。本课程开卷考试避免出现加大题量，多选用能综合体现学生学习深度和广度方面的内容，增加是非题、与实际工程密切相关的论述题等，培养学生联系实际、思考与解决问题的能力，使学生的成绩能够真正体现其综合素质。
