本科实验报告
课程名称：微机原理及接口技术
课题项目：直流电机测速实验
专业班级：电科1201 学号：2012001610 学生姓名：王天宇
指导教师：任光龙
2015年 5 月24 日
直流电机测速实验
一、实验目的
1.掌握8254的工作原理和编程方法
2.了解光电开关，掌握光电传感器测速电机转速的方法。
二、实验内容
光电测速的基本电路有光电传感器、计数器/定时器组成。被测电机主轴上固定一个圆盘，圆盘的边缘上有小孔。传感器的红外线发射端和接收端装在圆盘的两侧，电机带动圆盘转到有孔的位置时，红外线光通过，接收管导通，输出低电平。红外线被挡住时，接收截止，输出高电平。用计数器/定时器记录在一定时间内传感器发出的脉冲个数，就可以计算车电机的转速，
三、线路连接
线路连接：8254计数器/定时器0和2作为定时器，确定测速时间，定时器0的CLK0连1MHZ脉冲频率，OUT0作为定时器2的输入，与CLK2相连，输出OUT2与8255的PA0端相连。GATE0和GATE2均接+5V，8354计数器/定时器1作为计数器，，输入CLK1与直流电机计数端连接，GATE1与8254的PC0相连。电机DJ端与+5V~0V模拟开关SW1相连。如下图所示。
四、编程提示
8254计数器/定时器1作为计数器记录脉冲个数，计数器/定时器0和2作为定时器，组成10~60秒定时器，测量脉冲个数，算出点击每分钟的转速并显示在屏幕上，
8255的PA0根据OUT2的开始和结束时间，通过PC0向8254计数器/定时器1发出开始和停止计数信号。
五、流程图
六、实验程序：
DATA SEGMENT
IOPORT EQU 0D880H-0280H
IO8255K EQU IOPORT+283H
IO8255A EQU IOPORT+280H
IO8255C EQU IOPORT+282H
IO8254K EQU IOPORT+28BH
IO82542 EQU IOPORT+28AH
IO82541 EQU IOPORT+289H
IO82540 EQU IOPORT+288H
MESS DB 'STRIKE ANY KEY,RETURN TO DOS!', 0AH, 0DH,'$'
COU DB 0
COU1 DB 0
COUNT1 DB 0
COUNT2 DB 0
COUNT3 DB 0
COUNT4 DB 0
DATA ENDS
CODE SEGMENT
ASSUME CS: CODE, DS: DATA START: MOV AX, DATA
MOV DS, AX
MOV DX, OFFSET MESS
MOV AH, 09H
INT 21H
MOV DX, IO8254K
MOV AL, 36H
OUT DX, AL
MOV DX, IO82540
MOV AX, 50000
OUT DX, AL
NOP
NOP
MOV AL, AH
OUT DX, AL
MOV DX, IO8255K
MOV AL, 90H
OUT DX, AL
MOV DX, IO8255C
MOV AL, 00
OUT DX, AL
LL: MOV AH, 01H
INT 16H
JNZ QUIT1
MOV DX, IO8254K
MOV AL, 70H
OUT DX, AL
MOV DX,IO82541
MOV AL,0FFH
OUT DX,AL
NOP
NOP
OUT DX, AL
MOV DX, IO8254K
MOV AL, 90H
OUT DX, AL
MOV DX, IO82542
MOV AL, 100
OUT DX, AL
MOV DX, IO8255C
MOV AL, 01H
OUT DX, AL
JMP A0
QUIT1: JMP QUIT
A0: MOV DX, IO8255A A1: IN AL, DX
AND AL, 01H
JZ A1
MOV DX, IO8255C
MOV AL, 00H
OUT DX, AL
MOV DX, IO8254K
MOV AL, 70H
OUT DX, AL
MOV DX, IO82541
IN AL, DX
MOV BL, AL
IN AL, DX
MOV BH, AL
MOV AX, 0FFFFH
SUB AX, BX
CALL DISP
MOV DL, 0DH
MOV AH,02
INT 21H
MOV DL, 0AH
MOV AH, 02
INT 21H
JMP LL
DISP PROC NEAR
MOV DX, 0000H
MOV CX, 03E8H
DIV CX
MOV COUNT1, AL
MOV AX, DX
MOV CL, 64H
DIV CL
MOV COUNT2, AL
MOV AL, AH
MOV AH, 00H
MOV CL, 10
DIV CL
MOV COUNT3, AL
MOV COUNT4, AH
MOV AL, COUNT1
CALL DISP1
MOV AL, COUNT2
CALL DISP1
MOV AL, COUNT3
CALL DISP1
MOV AL, COUNT4
CALL DISP1
RET
DISP ENDP
DISP1 PROC NEAR
AND AL, 0FH
CMP AL, 09H
JLE NUM
ADD AL, 07H NUM: ADD AL, 30H
MOV DL, AL
MOV AH,02
INT 21H
RET
DISP1 ENDP
QUIT: MOV AH, 4CH
INT 21H
CODE ENDS
END START
七、实验步骤
1.连接试验电路
2.打开主机进入DOS环境：开始—运行—cmd确定
3.编辑、汇编、链接汇编语言程序
E:
CD MASM
（1）编辑汇编语言源程序：EDIT MA2.ASM，编辑源程序。
（2）汇编链接源程序：ML MA2.ASM
没有语法错误，继续下一步，有错，则返回上一部编辑状态，改错。
4.打开扩展卡I/O端口地址
（1）进入DOS全屏模式：
Alt+Enter
（2）打开I/O端口地址：
RUN
5.运行和调试汇编程序
试验箱通电
（1）直接运行汇编、链接所产生的可执行的文件
MA2
（2）调试器运行汇编语言可执行文件。
八、实验结果：

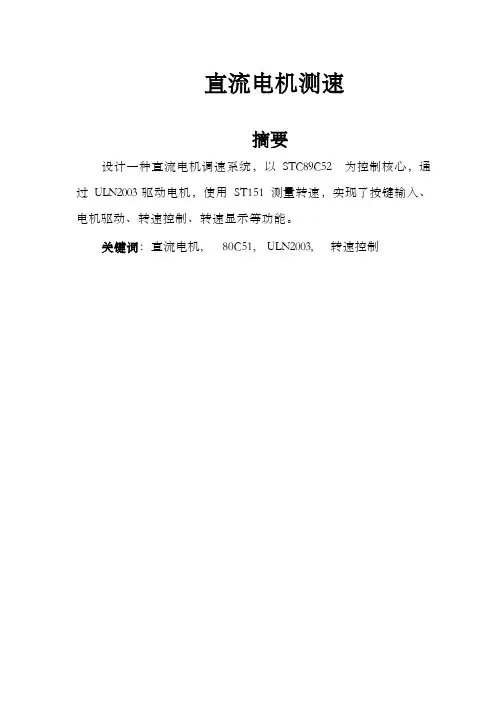

直流电机测速 摘要 设计一种直流电机调速系统，以STC89C52 为控制核心，通过ULN2003 驱动电机，使用ST151 测量转速，实现了按键输入、电机驱动、转速控制、转速显示等功能。 关键词：直流电机, 80C51, ULN2003, 转速控制
第一章题目描述直流小电机调速系统： 采用单片机、ul n2003 为主要器件，设计直流电机调速系统，实现电机速度开环可调。 要求：1、电机速度分30r /m、60r /m、100r /m共3 档；2、通过按选择速度； 3、检测并显示各档速度。所需器件： 实验板（中号）、直流电机、STC89C52、电容（30pFⅹ2、10uF ⅹ2）、数码管（共阳、四位一体）、晶振（12M H z ）、小按键（4 个）、ST151、电阻、发光二极管等。 第二章方案论述按照题给要求，我们最终设计了如下的解决方案：用户通过 键盘键入控制指令（开关），微控制器在收到指令 后改变输出的 PW M波，最终在 U LN2003 的驱动下电机转速发生改
变。通过 ST151 传感器测量电机扇叶的旋转情况，将转速显示在数码管上。 在程序主循环中实现按键扫描与转速显示，将定时器0 作为计数器，计数ST151 产生的下降沿，可算出转速，并送至数码管显示。 第三章硬件部分 设计 系统硬件部分包含输入模块、显示模块、控制模块、测速模块等。在硬件搭建前，先通过Pr ot eus Pr o 7. 5 进行硬件仿真实现。 1. 时钟电路 系统采用12M 晶振与两个30pF 电容组成震荡电路，接STC89C52 的 XTAL1 与 XTAL2 引脚，为微控制器提供时钟源 2. 按键电路
实验六 直流伺服电机实验 一、实验设备及仪器 被测电机铭牌参数： P N =185W ，U N =220V ，I N =1.1A ， 使用设备规格(编号)： 1．MEL 系列电机系统教学实验台主控制屏（MEL-I 、MEL-IIA 、B ）； 2．电机导轨及测功机、转速转矩测量（MEL-13）； 3．直流并励电动机M03（作直流伺服电机）； 4．220V 直流可调稳压电源（位于实验台主控制屏的下部）； 5．三相可调电阻900Ω（MEL-03）； 6．三相可调电阻90Ω（MEL-04）； 7．直流电压、毫安、安培表（MEL-06）； 二、实验目的 1．通过实验测出直流伺服电动机的参数r a 、e κ、T κ。 2．掌握直流伺服电动机的机械特性和调节特性的测量方法。 三、实验项目 1．用伏安法测出直流伺服电动机的电枢绕组电阻r a 。
2．保持U f=U fN=220V，分别测取U a =220V及U a＝110V的机械特性n=f(T)。3．保持U f=U fN=220V，分别测取T2＝0.8N.m及T2＝0的调节特性n=f(Ua)。4．测直流伺服电动机的机电时间常数。 四、实验说明及操作步骤 1．用伏安法测电枢的直流电阻Ra
表中Ra=（R a1+R a2+R a3）/3; R aref=Ra*a ref θ θ + + 235 235 （3）计算基准工作温度时的电枢电阻 由实验测得电枢绕组电阻值，此值为实际冷态电阻值，冷态温度为室温。按下式换算到基准工作温度时的电枢绕组电阻值： R aref=Ra a ref θ θ + + 235 235

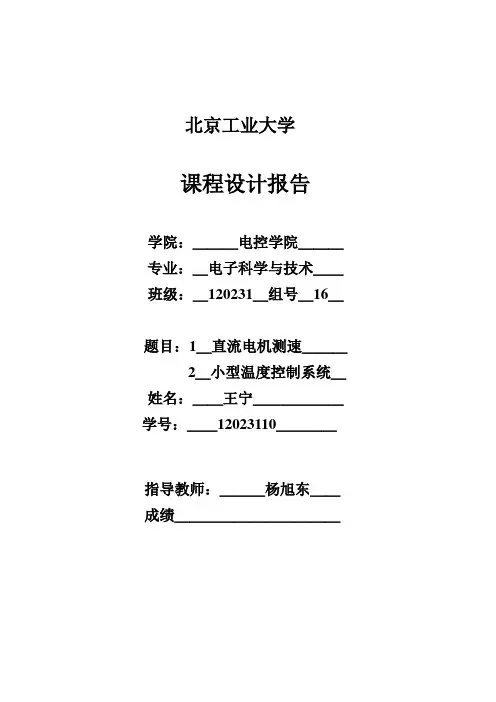

北京工业大学 课程设计报告 学院：＿＿＿电控学院＿＿＿专业：＿电子科学与技术＿＿班级：＿120231＿组号＿16＿ 题目：1＿直流电机测速＿＿＿2＿小型温度控制系统＿姓名：＿＿王宁＿＿＿＿＿＿学号：＿＿12023110＿＿＿＿ 指导教师：＿＿＿杨旭东＿＿成绩＿＿＿＿＿＿＿＿＿＿＿
目录 一、前言﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3 （一）设计题目﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3（二）课题背景 (3) 二、设计要求 (3) （一）设计任务 (3) （二）设计框架图 (4) （三）参考元器件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4 （四）设计要求 (4) 1、电源模块 (4) 2、信号处理模块 (4) 3、功率放大模块 (4) （五）发挥部分 (5) 三、设计原理 (5) （一）设计原理说明 (5) （二）电源模块 (5) 1、方案选择 (5) 2、原理分析 (6) （三）变送器模块 (9) 1、方案选择............................................................................................... - 9 - 2、原理分析 (10) （四）驱动器 (11) 1、方案选择 (11) 2、原理分析 (11) 四、系统调试及实物图 (11)
（一）调试顺序说明 (11) （二）电源模块调试 (11) （三）变送器模块调试 (12) （四）驱动器模块调试 (12) 五、实物图﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍13 六、实验中问题分析及解决 (14) （一）稳压电源电路板 (14) （二）变送器电路板 (14) （三）驱动电路板 (15) 七、数据与误差分析 (15) （一）稳压电源电路板 (15) （二）变送器电路板 (16) （三）驱动器模块电路板 (16) 八、附录 (17) （一）系统电路的工作原理图 (17) （二）元器件识别方法和检测方法 (17) （三）参考资料 (18) 九、心得体会 (19)
直流无刷电机实验报告 一、硬件电路原理简述 1、总体硬件电路图 图总体硬件电路原理图 单片机通过霍尔传感器获得转子的位置，并以此为依据控制PWM波的通断。
2、霍尔元件测量值与PWM波通断的关系 图霍尔元件测量值与PWM波通断的关系 二、软件架构 1、Components与变量定义 图 Components列表 PWMMC是用来产生控制电机的PWM波的。添加PWMMC时会同时加入一个eFlexPWM。
PWM_Out对应的是GPIO B2口，这个口电位为高时，电压才会被加到电机上。 GPIO B3控制着一个继电器，用于防止启动时过大的冲击电流。程序开始后不久就应把B3置高。 Halla、Hallb、Hallc对应于3个霍尔传感器。依次为GPIOC3、C4、C6。 TimerInt是用于测速的。根据2次霍尔元件的中断间的时间间隔来计算转速。 2、电机旋转控制代码 for(;;) { Hall_Sensor = 0b00000000; Halla = Halla_GetVal(); Hallb = Hallb_GetVal(); Hallc = Hallc_GetVal(); if(Halla) Hall_Sensor |= 0b00000100; if(Hallb) Hall_Sensor |= 0b00000010; if(Hallc)
Hall_Sensor |= 0b00000001; switch(Hall_Sensor) { case 0b0000011: PESL(eFPWM1_DEVICE, PWM_OUTPUT_A, PWM_SM1_ENABLE); PESL(eFPWM1_DEVICE, PWM_OUTPUT_B, PWM_SM2_ENABLE); break; case 0b0000001: PESL(eFPWM1_DEVICE, PWM_OUTPUT_A, PWM_SM1_ENABLE); PESL(eFPWM1_DEVICE, PWM_OUTPUT_B, PWM_SM0_ENABLE); break; case 0b0000101: PESL(eFPWM1_DEVICE, PWM_OUTPUT_A, PWM_SM2_ENABLE); PESL(eFPWM1_DEVICE, PWM_OUTPUT_B, PWM_SM0_ENABLE); break;
电动机实验报告 篇一：电机实验报告 黑龙江科技大学 综合性、设计性实验报告 实验项目名称电机维修与测试 所属课程名称电机学 实验日期 XX年5.6—5.13 班级电气11-13班 学号 姓名 成绩 电气与信息工程学院实验室 篇二：电机实验报告 实验报告本 课程名称：电机拖动基础班级：电气11-2 姓名田昊石泰旭孙思伟 指导老师：_史成平 实验一单相变压器实验 实验名称：单相变压器实验 实验目的：1.通过空载和短路实验测定变压器的变比和参数。
2.通过负载实验测取变压器的运行特性。 实验项目：1. 空载实验测取空载特性U0=f(I0), P0=f(U0)。 2. 短路实验测取短路特性Uk=f(Ik), Pk=f(I)。 3. 负载实验保持U1=U1N，cos?2?1的条件下，测取U2=f(I2)。 （一）填写实验设备表 （二）空载实验 1．填写空载实验数据表格 2. 根据上面所得数据计算得到铁损耗PFe、励磁电阻Rm、励磁电抗Xm、电压比k （三）短路实验 1. 填写短路实验数据表格 O （四）负载实验 1. 填写负载实验数据表格 表3 cos?2=1 （五）问题讨论 1. 在实验中各仪表量程的选择依据是什么？ 根据实验的单相变压器额定电压、额定电流、额定容量、空载电压，单 相变压器电源电压和频率、线圈匝数、磁路材质及几何尺寸等。 2. 为什么每次实验时都要强调将调压器恢复到
起始零位时方可合上电源开关或断开电源开关？ 防止误操作造成人身伤害、防止对变压器及其它仪器仪表等设备过压过 流而损坏。 3. 实验的体会和建议 1.电压和电流的区别：空载试验在低压侧施加额定电压，高压侧开路;短路 试验在高压侧进行，将低压侧短路，在高压侧施加可调的低电压。2.测量范围的不同：空载试验主要测量的是铁芯损耗和空载电流, 而短路试 验主测量的是短路损耗和短路电阻。3.测量目的不同：空载试验主要测量数据反映铁芯情况，短路试验反映的是线圈方面的问题。 4.试验时，要注意电压线圈和电流线圈的同名端，要避免接错线。选择的导 线应该是高压导线，要不漏线头要有绝缘外皮保护。5.通过负载试验可以知道变压器的阻抗越小越好。阻抗起着限制变压器的电 流的作用，在设计时我们要考虑这些。 篇三：直流电动机实验报告 电机 实验报告 课程名称：______电机实验_________指导老师：___
传感器测速实验报告 院系： 班级： 、 小组： 组员： 日期：2013年4月20日
实验二十霍尔转速传感器测速实验 一、实验目的 了解霍尔转速传感器的应用。 二、基本原理 利用霍尔效应表达式：U H=K H IB，当被测圆盘上装有N只磁性体时，圆盘每转一周磁场就变化N次。每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。 本实验采用3144E开关型霍尔传感器，当转盘上的磁钢转到传感器正下方时，传感器输出低电平，反之输出高电平 三、需用器件与单元 霍尔转速传感器、直流电源+5V，转动源2~24V、转动源电源、转速测量部分。 四、实验步骤 1、根据下图所示，将霍尔转速传感器装于转动源的传感器调节支架上，调节探头对准转盘内的磁钢。 图9-1 霍尔转速传感器安装示意图 2、将+15V直流电源加于霍尔转速器的电源输入端，红（+）、黑（ ），不能接错。 3、将霍尔传感器的输出端插入数显单元F，用来测它的转速。 4、将转速调解中的转速电源引到转动源的电源插孔。 5、将数显表上的转速/频率表波段开关拨到转速档，此时数显表指示电机的转速。 6、调节电压使转速变化，观察数显表转速显示的变化，并记录此刻的转速值。
五、实验结果分析与处理 1、记录频率计输出频率数值如下表所示： 电压（V) 4 5 8 10 15 20 转速（转/分）0 544 930 1245 1810 2264 由以上数据可得：电压的值越大，电机的转速就越快。 六、思考题 1、利用霍尔元件测转速，在测量上是否有所限制？ 答：有，测量速度不能过慢，因为磁感应强度发生变化的周期过长，大于读取脉冲信号的电路的工作周期，就会导致计数错误。 2、本实验装置上用了十二只磁钢，能否只用一只磁钢？ 答：如果霍尔是单极的，可以只用一只磁钢，但可靠性和精度会差一些；如果霍尔 是双极的，那么必须要有一组分别为n/s极的磁钢去开启关断它，那么至少要两只磁钢。
一、概述 该课程设计是关于直流电动机转速的测量。转速是电动机极为重要的一个状态参数，一般是指电机转子的每分钟转数，通常用r/min 表示。本次课程设计选用光电测速法，测量电路由光电转换电路，整形电路，晶体振荡电路，分频电路，倍频电路，时序控制电路和计数、译码、驱动、显示电路构成，电机转速的测量范围为600r/min~30000r/min ，测量的相对误差 1%，并用5位LED 数码管显示出相应的电机转速。 本次课设需满足以下设计要求： 1根据技术指标，设计各部分电路并确定元器件参数； 2.用5位LED 数码管显示出相应的电机转速； 3.画出电路原理图（元器件标准化，电路图要规范化）。 二、方案论证 本课程设计是设计电机转速测量系统，采用光电测速方案，将转速信号转化为脉冲信号，然后用数字系统内部的时钟来对脉冲信号的频率进行测量，方案中包括光电转换电路，整形电路，闸门电路，晶体振荡电路，分频电路，倍频电路，控制电路和计数、译码、驱动、显示电路。原理方框图如图1所示： 在电动机转轴上安装一个圆盘，在圆盘上打6个均匀小孔。当电动机旋转时光源通过小孔投射到光敏三极管上，就产生了一序列的脉冲信号，光敏三极管产生的脉冲信号频率与电机转速成正比。脉冲信号经过整形电路转变成方波，再用二倍频电路使整形后的信号频率变为原来的二倍。再由晶体振荡电路输出的信号经过215分频电路， 光电转换电路 整 形 电 路 闸 门 电 路 计数、译码、驱动、显示 电路 输入 信号 晶体振荡器 电路 分 频 电 路 控 制 电 路 图1 电机转速测量系统原理框图
产生1Hz的基准信号，再经过10分频，便可产生一个0.1Hz的基准信号，该基准信号用来控制闸门电路，把经过倍频的光电转换后的信号计数并显示出来 三、电路设计 1.光电转换电路 在该部分可以用发光元件作为光的发射部分，可以选择发光二极管作发光元件，接收部分则要选择光敏三级管作为接受部件。其原理是用光敏三极管接收发光二极管通过小孔发射过来的光信号。在电机的转轴上安装上已打好6个均匀小孔的圆盘，让发光二极管与光敏三极管通过小孔相对，这样电机每转动一周，光线就会相应通过小孔6次，因为光电转换器受光一次就会产生一个脉冲，所以说电机在每转一周后就会相应的产生了6个脉冲。光电转换电路原理如图2所示： 图2 光电转换电路原理图 图中R1和R2为两个为350Ω限流电阻，LED持续发出的光被带孔圆盘间歇性阻断，变成间断的光信号，而光敏三极管将接收到的光信号转化成电信号，作用于之后的系统。 2.整形电路 整形电路用555定时器构成施密特触发器，利用施密特触发器，将输入的信号进行整形，输出为方波。2和6管脚连在一起接输入信号，从3管脚输出，输入信号与 输出信号反相，在5管脚接入10nF的滤波电容，当输入电压v i ﹤1/3Vcc时，v o 输出 为高电平，当输入电压v i ﹥2/3Vcc时，v o 输出为低电平。整形电路接法及输出波形如 图3和图4所示：
直流发电机的工作特性实验报告范文 篇一：直流发电机实验报告 一、实验目的 1、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被试电机的有关性能。 2、通过实验观察并励发电机的自励过程和自励条件。 二、预习要点 1、什么是发电机的运行特性？在求取直流发电机的特性曲线时，哪些物理量应保持不变，哪些物理量应测取。 2、做空载特性实验时，励磁电流为什么必须保持单方向调节？ 3、并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？ 4、如何确定复励发电机是积复励还是差复励？ 三、实验项目 1、他励发电机实验 （1）测空载特性保持n=nN使IL=0，测取U0=f（If）。 （2）测外特性保持n=nN使If=IfN ，测取U=f（IL）。 （3）测调节特性保持n=nN使U=UN，测取If=f（IL）。 2、并励发电机实验 （1）观察自励过程
（2）测外特性保持n=nN使Rf2=常数，测取U=f（IL）。 3、复励发电机实验 积复励发电机外特性保持n=nN使Rf2＝常数，测取U＝f（IL）。 四、实验设备及挂件排列顺序 1、实验设备 2、屏上挂件排列顺序D31、D44、D31、D42、D51 五、实验方法1、他励直流发电机 励磁电源图2－3直流他励发电机接线图 按图2-3接线。图中直流发电机G选用DJ13，其额定值PN＝100W，UN＝200V，IN＝0.5A，nN＝1600r/min。校正直流测功机MG作为G的原动机（按他励电动机接线）。MG与G由联轴器直接连接。开关S选用D51组件。Rf1选用D44的1800 Ω变阻器，Rf2 选用D42的900Ω变阻器，并采用分压器接法。R1选用D44的180Ω变阻器。R2为发电机的负载电阻选用D42，采用串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接。直流电流表和电压表选用D31，并根据需要选择合适的量程。电枢电源打开之前，应先将电枢电源的调节旋钮拧到最小。（1）测空载特性 1）断开发电机G的负载开关S。将Rf2调至最大。
实验四直流电机测速实验 一、实验目的： （1）掌握8254的工作原理和编程方法； （2）了解光电开关，掌握用光电传感测量电机转速的方法。 二、实验内容： 光电测速的基本电路由光电传感器，计数器/定时器组成。被测电机主轴上 固定一个圆盘，圆盘的边缘上有小孔。传感器的红外发射端和接收端装在圆盘的两侧，电机带动圆盘转到有孔的位置时，红外光通过，接收管导通，输出低电平。红外光被挡住时，接收截止，输出高电平。用计数器/定时器记录在一定时间内 传感器发出的脉冲个数，就可以计算出电机的转速。 三、线路连接： 线路连接如图4.5所示，8254计数器/定时器0和2作为定时器，确定测速时间，定时器0的CLK0连1MHZ脉冲频率，OUT0作为定时器2的输入，与CLK2 相连，输出OUT2与8255的PA0端相连。GATE0和GATE2均接+5V，8254计数器/ 定时器1作为计数器，输入CLK1与直流电机计数关连接，GATE1与8255的PC0相连。电机DJ端与+5V~0V模拟开关SW1相连。 四、编程提示： 8255计数器/定时器1作为计数器，记录脉冲个数，计数器/定时器0和2 作为定时器，组成10~60秒定时器，测量脉冲个数，算出电机每分钟的转速并显示在屏幕上。 8255的PA0根据OUT２的开始和结束时间，通过ＰＣ０向８２５４计数器／定时器１发出开始和停止计数信号。
五、流程图 如图4.6所示 图 4.6直流电机测速程序流程图 六，编写源程序如下： DATASEGMENT IOPORTEQU0D880H-0280H IO8255KEQUIOPORT+283H;8255控制口 IO8255AEQUIOPORT+280H;8255A口 IO8255CEQUIOPORT+282H;8255C口 IO8254KEQUIOPORT+28BH;8254控制 IO82542EQUIOPORT+28AH;8254计数器2 IO82541EQUIOPORT+289H;8254计数器1 IO82540EQUIOPORT+288H;8254计数器0 MESSDB'STRIKEANYKEY,RETURNTODOS!',0AH,0DH,'$' COUDB0
设计题目:直流电机控制电路设计 一设计目得 1掌握单片机用PWＭ实现直流电机调整得基本方法,掌握直流电机得驱动原理。 2学习模拟控制直流电机正转、反转、加速、减速得实现方法. 二设计要求 用已学得知识配合5１单片机设计一个可以正转、反转或变速运动得直流电机控制电路，并用示波器观察其模拟变化状况。 三设计思路及原理 利用单片机对PWM信号得软件实现方法.MCS一５１系列典型产品8051具有两个定时计数器。因为PWＭ信号软件实现得核心就是单片机内部得定时器，所以通过控制定时计数器初值，从而可以实现从８051得任意输出口输出不同占空比得脉冲波形。从而实现对直流电动机得转速控制。 .AT８9Ｃ5１得P1、0—P1、2控制直流电机得快、慢、转向,低电平有效.P3、0为PＷM波输出,P3、１为转向控制输出，Ｐ3、2为蜂鸣器。PWM控制DC电机转速，晶振为12Ｍ,利用定时器控制产生占空比可变得PＷM波，按K1键,PＷM值增加,则占空比增加,电机转快,按K2键，PＷＭ值减少，则占空比减小，电机转慢，当PWM值增加到最大值255或者最小值1时,蜂鸣器将报警 四实验器材 DＶCＣ试验箱导线若电源等器件
PROＴＵＥS仿真软件KRＩＬ软件 五实验流程与程序 #incｌuｄe 〈 reg51、h > sbiｔK1 =P１^０；增加键 ｓbit Ｋ2 =P１^１ ; 减少键 sbit K３ =P1^２；转向选择键 sbit PWＭＵOT =P3^０； PWM波输出?? ｓbｉｔｔurn_around =P3^1 ;?转向控制输出 sbiｔ BＥEP =P3^2 ；蜂鸣器 unｓiｇned iｎｔ PWＭ； void Ｂeep（void）; ｖｏiｄ deｌay（ｕnｓiｇned int n）; void main(ｖｏid) ｛ TＭOＤ=0ｘ1１；//设置T0、Ｔ1为方式1，(1６位定时器) TH0＝0 ; 65536us延时常数{ｔ=(6５536—TH)/fose／12} ?ＴL0=０； TＨ１=PＷＭ; //脉宽调节,高８位 ? TＬ１=0； ＥA=１;? //开总中断 ＥＴ0＝１; //开Ｔ0中断? ET1=１；??//开T1中断
机电学院 电子课程设计报告题目：直流电机测速器 专业班级：应用电子技术111 姓名： 时间：2013.12.9 ～2013.12.27 指导教师： 完成日期：2013年12月27日
直流电机测速器设计任务书 1．设计目的与要求 设计一个电动机测速器，要认真并准确地理解有关要求，独立完成系统设计，要求所设计的电路具有以下功能： （1）测量电动机六秒钟所转的圈数，显示电动机转速； （2）3个数码管显示电动机转速（转/分）； （3）转速超出所测范围时，进行灯光报警。 2．设计内容 （1）画出电路原理图； （2）元器件及参数选择； （3）电路仿真； （4）搭接所设计的电路完成设计功能。 3．编写设计报告 写出设计的全过程，附上有关资料和图纸，有总结体会。 4．答辩 在规定时间内，完成叙述并回答问题。
目录 1引言 (1) 2 总体设计方案 (1) 2.1 设计思路 (1) 2.2 总体设计框图 (2) 3 设计原理分析 (2) 3.1 传感器电路 (2) 3.2 计数电路 (3) 3.3 显示电路 (5) 3.4 定时电路 (6) 3.5报警电路 (7) 3.6总体电路 (7) 3.7仿真电路 (8) 3.8调试图 (9) 4 总结与体会 (9) 参考文献 (10) 附录1 (11)
直流电机测速器 摘要：在工程实践中，经常会遇到各种需要测量转速的场合，测量转速的方法分为模拟式和数字式两种。模拟式采用测速发电机为检测元件，得到的信号是模拟量。数字式通常采用光电编码器，霍尔元件等为检测元件，得到的信号是脉冲信号。电机在运行过程中，需要对其进行监控，转速是一个必不可少的一个参数。本系统就是对电机转速进行测量，显示电机的转速，并观察电机运行的基本状况。本设计主要用霍尔传感器、LED数码显像管、555定时器、及74LS93组成的计数器构成。本文重点是测量速度并在3位LED数码管上显示电机六秒钟所转圈数，及超过预定值时经行的灯光报警。 关键词：霍尔元件，小直流电机，定时 1引言 在工程实践中,经常会遇到各种需要测量转速的场合, 例如在发动机、电动机、卷扬机、机床主轴等旋转设备的试验、运转和控制中,常需要分时或连续测量和显示其转速及瞬时转速。 目前国内外测量电机转速的方法很多，按照不同的理论方法，先后产生过模拟测速法(如离心式转速表、用电机转矩或者电机电枢电动势计算所得)、同步测速法(如机械式或闪光式频闪测速仪)以及计数测速法。计数测速法又可分为机械式定时计数法和电子式定时计数法。传统的电机转速检测多采用测速发电机或光电数字脉冲编码器，也有采用电容式(对高频振荡进行幅值调制或频率调制)等，还有一些特殊的测速器是利用置于旋转体内的放射性材料来发生脉冲信号。本文将介绍利用电磁式(利用电磁感应原理或可变磁阻的霍尔元件等)来获取脉冲信号经行测速。 2总体设计方案 2.1设计思路
直流电机实验报告 学院：电气工程学院 班级：电气1204班 姓名：卞景季 学号： 11291121 组号： 22
一，实验目的： 掌握直流电机工作特性和机械特性的测定。 二，实验内容及原理： 1，直流并励发电机 ① 转速特性：a e e a a a e a I n C R C U n I R E U n C E '0//βφφφ -?=-=+== 其中φe C U n /0=为理想空载转速， 转速特性为φβe a C R /'=的直线（即斜率为β’的直线） ② 转矩特性 φa T e I C T =不计去磁，a T e I C T '=特性曲 线为一过原点的直线。当考虑电枢反应时实际曲线偏离直线 Ia C T '，仍接近于一条直线。 ③ 机械特性 φ φφφa T T e e e a a a I C T C C RT C U n n C E R I E U =-=?=+='// 当U,R.Φ一定时能得出机械特性曲线。 实验内容： 直流电动机M 运行后，将电阻R 1调至零，I f2调至校正值，再调节负载电阻R 2、电枢电压及磁场电阻R f1，使M 的U=U N ，Ia=0.5I N ，I f ＝I fN 记下此时MG 的I F 值。 2）保持此时的I F 值（即T 2值）和I f ＝I fN 不变，逐次增加R 1的阻值，降低电枢两端的电压Ua ，使R 1从零调至最大值，每次测取电动机的端电压Ua ，转速n 和电枢电流Ia 。 3）共取数据8-9组，记录于表中 （2）改变励磁电流的调速 1）直流电动机运行后，将M 的电枢串联电阻R 1和磁场调节电阻R f1调至零，将MG 的磁场调节电阻I f2调至校正值，再调节M 的电枢电源调压旋钮和MG 的负载，使电动机M 的U=U N ，Ia ＝0.5I N 记下此时的I F 值。
广东技术师范学院实验报告 学院：自动化专业：自动化班级： 08自动化 成绩： 姓名：学号： 组 别： 组员： 实验地点：实验日期：指导教师签名： 实验十二项目名称：光电转速传感器测速实验 一、实验目的 了解光电转速传感器测量转速的原理及方法。 二、基本原理 光电式转速转速传感器有反射型和透射型两种，本实验装置是透射型的，传感器端部有发光管和光电管，发光管发出的光源通过转盘上开的孔透射后由光电二极管接受转换成电 信号，由于转盘上有相间的6个孔，转动时将获得与转速及孔数有关的脉冲，将电脉冲计数 处理即可得到转速值。 三、需用器件与单元 光电转速传感器、直流电源5V、转动源及2~24V直流电源、智能转速表。 四、实验步骤 1．光电转速传感器已经安装在传感器实验箱（二）上。 2．将+5V直流源加于光电转速传感器的电源端。 3．将光电转速传感器的输出接到面板上的智能转速表。 4．将面板上的0~30V稳压电源调节到5 V，接入传感器实验箱（二）上的转动电源处。 5．调节转动源的输入电压，使转盘的速度发生变化，观察转速表上转速的变化。 电压(V) 5 6 7 8 9 10 11 12 频率 （HZ) 45 60 78 95 113 130 150 169 6．调节转动源的输入电压，使转盘的转速发生变化，把界面切换到示波器状态，观察传感器输出波形的变化。 电压越大，波形越窄。 五、注意事项 1．转动源的正负输入端不能接反，否则可能击穿电机里面的晶体管。 2．转动源的输入电压不可超过24V，否则容易烧毁电机。 3．转动源的输入电压不可低于2V，否则由于电机转矩不够大，不能带动转盘，长时间

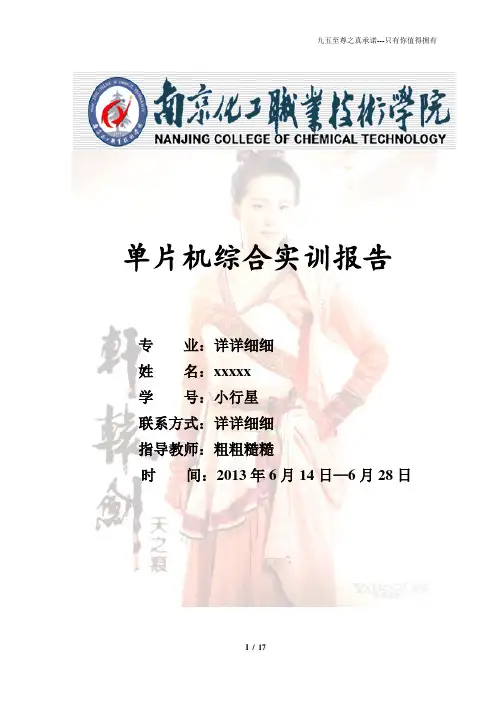

单片机综合实训报告 专业：详详细细 姓名：xxxxx 学号：小行星 联系方式：详详细细 指导教师：粗粗糙糙 时间：2013年6月14日—6月28日
