砼试块抗压强度试验报告记录
————————————————————————————————作者：————————————————————————————————日期：
山西安信建设工程检测有限公司砼试块抗压强度试验报告 编号 试验编号NHY-201306-1252 委托编号NHY-201306-1252 工程名称及部位长平公司35KV赵釜供电线路改造工程 J2号铁塔基础 试件编号 委托单位河南金信电力集团有限公司试验委托人郑自强 设计强度C25 实测坍落度＼ 扩展度 / 水泥品种＼及强度 等级 / 试验编号/ 砂种类/ 试验编号/ 砂种类 公称直径 mm 试验编号/ 外加剂名称/ 试验编号/ 掺合料名称/ 试验编号/ 配合比编号---- 成型日期2013年05月09日要求龄期（d） 28 要求实验日期2013年06月05日养护条件标准养护收到日期2013年06月06日试块制作人---- 试验结果 试验 日期 实际 龄期 （d） 试件 边长 （mm） 受压面积 （mm2） 荷载（KN） 平均抗压强度 （MPa） 折合150立 方体抗压强 度 （MPa） 达到设计 强度等级% 单块值平均值 2013年06月 06日 29 100 10000 289.5 287.3 28.7 27.3 109.2 285.2 287.3 声明 1、本报告无检测单位检测专用章及检测资质专用章无效； 2、本报告未经本公司书面批准不得部分复印。 3、报告无检验人、审核人、批准人签字无效，报告涂改无效； 4、如对检验报告有异议，在收到报告之日起十五日内向检测单位提出，预期一般不予受理 5、委托检验仅对来样负责；见证取样时，有见证人对样品真实性负责。 备注 ---- 检验依据 GB/T50081-2002 检验类别见证取样见证人 ---- 批准审核试验 试验单位山西安信建设工程检测有限公司 报告日期2013年06月07日
混凝土外加剂的减水率试验操作步骤 一、试验目的： 减水剂室指加入到混凝土混合料中以后，能够在保持混凝土工作性能相同的情况下，显著降低混凝土水灰比的减水剂，降低水灰比可以改善混凝土各方面的性能。通过测定混凝土减水剂的减水率，为混凝土配合比设计提供依据，以便制定合理的配合比。 减水率室指混凝土的坍落度在基本相同的条件下，掺用外加剂混凝土的用水量与不掺外加剂基准混凝土的用水量之差，与不掺外加剂基准混凝土用水量的比值。减水率检验仅在减水剂和引气剂中进行检验，它是区别高效型与普通型减水剂的主要技术指标之一。 二、试验原理 减水剂为表面活性剂，具有亲水和憎水两个基团，能够改变水与气体的表面张力和水与固体的界面张力。加入减水剂后，可以使水泥在拌合物中形成的絮凝结构分散，释放出里面包裹的游离水，从而降低混凝土拌合物达到工作性要求所需要的水灰比。 减水剂的减水率用掺减水剂混凝土和基准混凝土的单位用水量之差与基准混凝土单位用水量之比表示。减水剂按下式计算： 1000 10?-=m m m w R 式中：R w —减水率，%； 0m —基准混凝土单位用水量，3 /m kg ； 1m —掺外加剂混凝土单位用水量，3/m kg 。 三、仪器设备 60L 自落式混凝土搅拌机。 四、材料准备 （1）水泥 （2）砂：符合国家标准《建筑用砂》（GB/T14684-2001要求的细度模数为2.6-2.9的中砂）。 （3）石子：符合国家标准《建筑用卵石、碎石》（GB/T14684-2001粒径为4.75～19mm （方孔筛）；采用二级配，其中4.75～9.5mm 占40%，9.5～19mm 占60%。如有争议，以卵石试验结果为准。 （4）水：符合《混凝土拌合用水标准》（JGJ63-1989）要求。 （5）外加剂：所检测的外加剂。 2、配合比 （1）基准混凝土配合比：按《普通混凝土配合比设计规程》（JGJ55-2001）进行设计。掺非引气剂型减水剂混凝土和基准混凝土的水泥、砂、石的比例不变。 （2）水泥用量：采用卵石时，（310±5）3/m kg ；采用碎石时，（330±5）3/m kg 。 （3）砂率：基准混凝土和掺减水剂混凝土的砂率均为36%～40%，但掺引气减水剂的混凝土砂率应比基准混凝土低1%～3%。 （4）减水剂掺量：按科研单位或生产厂推荐的掺量。 （5）用水量：应使混凝土坍落度达（80±10）mm 。 3、搅拌
水泥净浆检测外加剂减水率 摘要: 利用水泥净浆流动度来检测外加剂的减水率,该方法具有操作简单、检验结果明显、误差小等特点，可以作为在日常施工中工地试验室控制外加剂质量的一种手段。 关键词: 水泥净浆流动度检测减水率 随着高速公路建设的发展，一些高架公路、大型桥梁为了减轻自重、增大跨径，对结构混凝土的要求越来越高，尤其是进年来高性能混凝土的应用越来越广泛，这就要求混凝土有优良的工作性能，具有较大的流动性而不发生离析，降低泵送压力；有较高的耐久性，保护钢筋在恶劣条件下不被锈蚀；有较高的体积稳定性，弹性模量高，徐变率小，收缩小，温度应变小。所有高性能混凝土的这些特点，离不开外加剂的使用，所以说外加剂已经成为混凝土中不可缺少的组分。外加剂的技术指标包括减水率、泌水率比、含气量、凝结时间差、抗压强度比、收缩比等，所有这些技术指标中，减水率是配制混凝土时首先要考虑的。减水的作用机理是在外加剂中有一种表面活性剂，对水泥颗粒起扩散作用、润滑作用、湿润作用，使水泥颗粒均匀分布，从而达到减小用水量、降低水灰比、节约水泥、提高工作性能的目的。所以，减水率的检测比较重要。 1 规范中减水率的试验方法 在我国现行国标《混凝土外加剂》（GB8076）中规定，测定减水率的试验方法是：按《普通混凝土配合比设计规程》（JGJ55）设计基准混凝土配合比，配制掺外加剂与不掺外加剂的混凝土，两种混凝土坍落度均要求达到（80±10）mm，减水率为坍落度基本相同时，掺外加剂混凝土和不掺外加剂基准混凝土单位用水量之差与不掺外加剂基准混凝土单位用水量的百分比，基准配合比见表一。 孔筛），而且石子中粒径为5mm—10mm占40%，10mm-20mm占60%。 减水率按下式计算： W R= （W0-W1）/ W0×100% 式中W R——减水率%； W O——基准混凝土单位用水量Kg/m3; W1——掺外加剂混凝土单位用水量Kg/m3; 规范中采用的方法，试验结果精确。但由于采用材料不同，坍落度存在一定的误差，而且受人为因素影响较大。所以笔者在日常工作中尝试用水泥净浆流动度检测减水率，这种方法可以避免许多产生误差的环节。 2 利用水泥净浆流动度检测减水率的方法 水泥净浆流动度试验一般用于测定外加剂对水泥净浆的分散效果，它用一定时间内水泥净浆在玻璃平面上自由流淌的最大直径表示。用水泥净浆流动度来检测减水率，其方法为配制两种水泥净浆，在水泥净浆流动度基本相同时，掺外加剂与不掺外加剂用水量之差与不掺
一、减水率 W R= (W0─W1)/W0 式中：W R━减水率，％ W0━基准砼单位用水量，k g/m3 3 则减水率平均值W R＝ 使用设备精度型号直尺1mm 0-300mm 日期： 二、泌水率比： B r=B t /B c 式中：B r━泌水率之比，％ W━砼拌合物的总用水量，g B t━受检砼泌水率，％ B c━基准砼泌水率，％ 泌水率B=100×V w/[(W/G) (G1-G0)] 式中：B━泌水率，％ V w━泌水总质量，g G━砼拌合物的总质量，g G0━筒质量，g G1━筒及试样质量，g 校审: 主检:
记录号： 泌水率比B r= 100×B t /B c= 使用设备精度编号型号 震动台/ 930 ZT1010 台秤/ 945 TGT-50 日期： 三、含气量 实测: 1、2、3、平均值： 使用设备精度编号型号 含气量测定仪/ 957 HK-1 日期： 四、凝结时间差： △T=Tt－Tc 式中：△T━凝结时间之差，m in Tt━受检砼的初凝或终凝时间，mi n Tc━基准砼的初凝或终凝时间，m i n 贯入阻力R＝P/A 式中：R━贯入阻力值，MP a P━贯入一定深度时所需的压力，N A━贯入仪试针的面积，m m2 校审: 主检:
记录号： 贯入阻力值R(Mp a) 时间t(min) 绘图法确定受检砼的凝结时间： 初凝Tt1＝终凝Tt2＝ 贯入阻力值R(Mp a) 时间t(min)绘图法确定基准砼的凝结时间： 初凝Tc 1＝ 终凝Tc 2＝ 则凝结时间之差的测定： 初凝△T1=Tt1－Tc1＝ 终凝△T2=Tt2－Tc2＝ 使用设备精度编号型号 贯入阻力仪/ 1475 HC-80 震动台/ 930 ZT1010 日期： 校审: 主检:
采用国标方法检测混凝土外加剂的减水率和用水泥标准稠度用水量的方法推算混凝土外加剂的减水率的比较，通过大量试验证实，可以推荐作为国家标准的一部分使用。 [关键词]外加剂;减水率;标准稠度;用水量 0 引言 现代商品混凝土中，外加剂已被广泛应用，它的使用大大的节约了企业成本，而且还赋予了砼优异的性能，因此它被众多混凝土供应商接受，但是由于我国目前砼外加剂生产厂家绝大多数都是中、小规模的企业，生产的外加剂质量波动很大，这就要求混凝土搅拌站必须对每一批进厂的外加剂进行检测。通过总结和试验发现，水泥净浆标准稠度用水量与掺了外加剂的水泥净浆标准稠度用水量之间存在着一定的关系，这种关系可以表示为混凝土外加剂的减水率。 1 试验原理 (1)取水为142.5ml，放人水泥净浆搅拌锅内，再加人500 g水泥，按《水泥标准稠度用水量凝结时间安定性测定方法》(GT31346-2001)的方法进行拌合。 (2)测定试锥下沉深度S。若下沉深度S在(28土2)mm范围内，此时的用水量就是标准稠度用水量W,;若下沉深度S不在(28士2)mm范围内，应根据公式P=33.4-0.185S计算出此稠度用水量P1。用此稠度用水量P1×500，就可得出标准稠度用水量W1。 (3)称取外加剂推荐量。500g 水泥，加水与W,相同，拌合若先掺外加剂应与水泥一同加人;若采用滞水法，外加剂滞后于水，1-3 min加人。再按《水泥标准稠度用水量凝结时间安定性测定方法》(GT31346-2001)的方法进行拌合。 (4)拌完后测定试锥下沉深度S2，计算出P2o (5)外加剂减水率WR,=((P,-P2)1P ,)x100，结果精确到0.10 2 试验原材料的选择 (1)水泥:徐州巨龙水泥集团生产的P.03 2.5等级水泥。 (2)外加剂 : 采用徐州宜杨建材厂生产的YN-1高效减水剂。其主要成份是卜蔡磺酸钠盐甲醛缩合物，掺量为水泥质量的2%，含固量为38%. 减水剂的减水机理:当加入减水剂后，水泥颗粒分散在减水剂的水溶液中，水泥颗粒间的相互吸引力减弱，从而不团聚，几乎成单独的个别颗粒分散在容相中。其结果是:原来被絮凝结构包围的那部分水被释放出来，对硅拌合料的流动性作出贡献;原来互相粘聚的那部分颗粒表面被解放，也参加早期水化。减水剂在水泥颗粒表面吸附，使水泥颗粒表面带有相同电荷而相互排斥造成水泥颗粒在溶相中的分散，絮凝结构中被水泥颗粒包围的水被释放出来，这就是减水剂的塑化机理。 (3)水:试验用水必须要用洁净的淡水，如有争议时也可选用蒸馏水，试验选用自来水。 3 现场试验 3.1 采用快测法
减水率的快速测定方法 1.1 标准方法简介 减水率为坍落度基本相同的基准混凝土和掺外加剂混凝土单位用水量之差与基准混凝土单位用水量之比。 wr =（w0-w1/ w0）×100 式中w0 —基准混凝土单位用水量 w1 —掺外加剂混凝土单位用水量 wr —减水率。 wr 以三批试验的算术平均值计,精确到小数点后一位。若三批试验的最大值或最小值与平均值之差超过15 %时,取中间值作为该外加剂的减水率。若最大值和最小值与平均值之差均超过15 %时,应重做试验。 1.2 方法的优点 (1) 比较准确地测定外加剂的减水率,一般试验结果的误差< 5 % ,并能较好地反映混凝土的粘聚性和保水性。 (2) 当外加剂对水泥存在适应性问题时,能准确反映外加剂在水泥中的塑化效果,较准确地测定坍落度损失率。 1.3 方法的缺点 (1) 工作量大。因为只有通过估算外加剂的减水率才能使掺外加剂混凝土和基准混凝土的坍落度基本相同。而一般外加剂的说明书中给出的减水率波动范围较大,这必然会增加估算的难度,有时候为确定其减水效果,往往需要数次试拌才能得出结果。 (2) 虽然《混凝土外加剂匀质性试验方法》 (gb8077 2000）中有以测定砂浆工作性的方法来计算砂浆减水率,但其用水量仍需要通过估算来确定。(3) 配合比的设计及坍落度的测定可能影响到结果准确性。如砂率不当造成混凝土坍落度测定不准确,影响了减水率的计算结果。 2 本文介绍的快速测定方法 2.1 基本原理 本方法通过用不变水量法测定水泥净浆的标准稠度用水量和掺外加剂的水泥净浆标准稠度用水量来计算外加剂的减水率,用调整水量法对掺外加剂的水泥净浆的标准稠度用水量进行校核,从而达到快速测定外加剂减水率的目的,为按gb807621997 测定外加剂减水率提供一种简捷、准确的估算依据。 2.2 仪器设备 (1) 水泥净浆搅拌机。 (2) 水泥标准稠度测定仪。 2.3 操作步骤 (1) 称量水泥500g ,倒入净浆搅拌机锅内,准确称取加水量w1 ,按《水泥标准稠度用水量,凝结时间安定性测定方法》( gb1346289) 的方法进行拌合,用水量应能使水泥标准稠度控制在28 ±2mm 范围内。

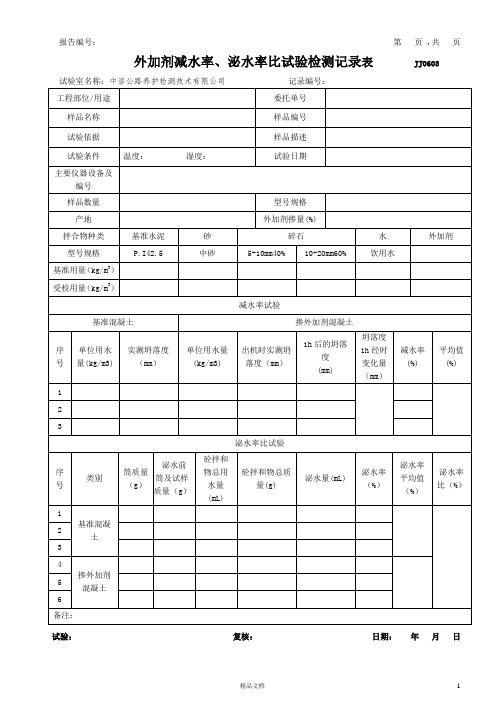

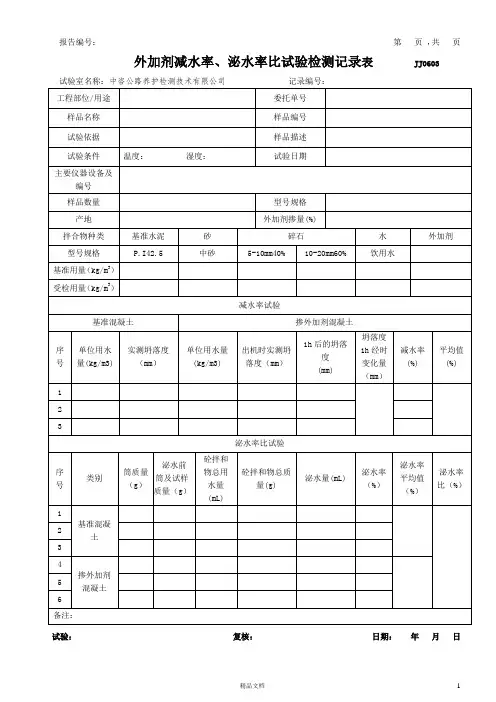

混凝土外加剂减水率、泌水率比试验检测记录表 试验室名称： 工程部位/用途委托/任务编 号 样品名称外加剂样品编号 试验依据样品描述 试验条件温度：20℃，湿度： 62% 试验日期 主要仪器设备及 编号砼拌机;坍落度筒;振动台; 砼贯入阻力仪;压力试验机; 材料说明水泥生产厂家：中国联合水泥，水泥强度等级: P.I42.5 ； 石子类别：碎石，级配：5-10mm %，10-20mm %；砂子细度模数: 2.8 ； 基准混凝土配合比砂 率 （% ) 材料名称石子砂子水泥水47 每m3用量（kg）949 841 360 227 每批用料质 量(kg) 37.96= 15.18+22 .78 33.64 14.4 9.80 掺外加剂混凝土拌合物：拌和物设定体积(V):0.04 (m3)；外加剂掺量: %；外加剂用量：（kg） 减水率拌 合 批 次 掺外加剂混凝土用水量(w1) 基准混凝土用水量(w0) 减水率(W R) (%) 称量 （kg） 每m3用量 （kg） 坍落度 (mm) 每m3用量 （kg） 坍落度 （mm) 1 20L-40 L 200~220 227-232 200-220 2 3 泌水率比砼拌 合物 筒质 量 (g) 筒+试样 质量 (g) 拌和物用 水量 (g) 拌和物 总质量 (g) 泌水总 质量 (g) 泌水率 (%) 泌水率 比 (%) 基 1 709 11155 9280 95580 59.6 5.9
准 2 807 11216 9280 95580 53.6 5.3 3 840 11251 9280 95580 56.1 5.5 掺外加剂1 2 3 混凝土拌合批次 1 2 3 基准混凝土试件编号A-8-20 B--8-20 C--8-20 掺外加剂砼试件编号D-8-20 E--8-20 F--8-20 备注
混凝土外加剂检测原始记录(一) 共 页 第 页 ZYJC/JL087-1 样品名称 检测编号 型号等级 样品状态 检测依据 环境条件 温度： ℃ 相对湿度: % 设备名称 设备编号 设备状态 外加剂匀质性指标 含固量 （含水率） 称量瓶质量m 0 （g ） 称量瓶加试样质量m 1（g ） 称量瓶加烘干后试样质量m 2（g ） 固（液）含量 X(W)（%） 固体含量平均X 固′（%） 含水率W 水（%） 细度 筛 选 法 （ ） 样品质量G （g ） 筛余质量G1（g ） 筛余F （%） 平均筛余（%） 细度计算公式：F=（G1/ G ）×C ×100 式中的C= 比 表 面 积 法 试样体积（ml ） 试样的密度（g/ml ） 试样的质量（g ） K 值 试样的比表面积 m 2 /kg 平均值（m 2 /kg ） 标准试样比表面积 S （m 2/㎏） 标准试样密度 ρs （g/cm 3 ） 标准试样试料层中 的空隙率εs 密度 波美比重计测得密度（g/ml ） 精密密度计测得密度（g/ml ） 20℃外加剂的密度 （g/ ml ） 20℃外加剂 的平均密度（g/ ml ） PH 值 酸度计测量的PH 值 PH 值的平均值 氯离子含量 % 外加剂中氯离子的含量% 平均值% 总碱量% 试样质量m （g ） 被测溶液 稀释倍数n 由工作曲线的K 2O 的 含量C 1（m g ） 由工作曲线的Na 2O 的 含量C 2（m g ） 总碱量X 碱 (%) 总碱量平均值X 碱′(%) 记录说明 X 固= 1000 10 2?--m m m m X 碱=10010001001000658.021???+????m n C m n C 备注 校核： 主检： 检测日期：
