施工现场临时用电配电箱（柜） 标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、 二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气
连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
施工现场临时用电计算 一、计算用电总量 方法一： P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（K V A）（相当于有功功率Pjs） P1——电动机额定功率（KW） P2——电焊机额定功率（KW） P3——室内照明容量（KW） P4——室外照明容量（KW） Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75） 方法二： ①各用电设备组的计算负荷： 有功功率：P js1＝Kx×ΣPe 无功功率：Q js1＝P js1×tgφ 视在功率：S js1＝(P2 js1 + Q2 js1)1/2 ＝P js1/COSφ
＝Kx×ΣPe /COSφ 公式中：Pjs1--用电设备组的有功计算负荷（kw） Qjs1--用电设备组的无功计算负荷（kvar） Sjs1--用电设备组的视在计算负荷（kVA） Kx--用电设备组的需要系数 Pe--换算到Jc（铭牌暂载率）时的设备容量 ②总的负荷计算： P js＝Kx×ΣP js1 Q js＝P js×tgφ S js＝(P2 js + Q2 js)1/2 公式中：Pjs--各用电设备组的有功计算负荷的总和（kw） Qjs--各用电设备组的无功计算负荷的总和（kvar） Sjs--各用电设备组的视在计算负荷的总和（KVA） Kx--用电设备组的最大负荷不会同时出现的需要系数 二、选择变压器 方法一： W=K×P/COSφ 公式中：W——变压器的容量（KW） P——变压器服务范围内的总用电量（KW） K——功率损失系数，取1.05~1.1 Cosφ——功率因数，一般为0.75 根据计算所得容量，从变压器产品目录中选择。 方法二： Sn≥Sjs（一般为1.15~1.25Sjs）公式中：Sn --变压器容量（KW） Sjs--各用电设备组的视在计算负荷的总和（KVA）
施工现场临时用电现状及解决办法 点击数：151 日期：2010-08-17 施工现场临时用电的安全是保证建筑工程正常施工的基础,是 建筑工程开工前和施工中必须做好的一项保障工作。临时用电是施工现场极易发生伤亡事故的一个项目,触电事故更是建筑领域五大伤害之一。 建设部为了规范施工现场临时用电，预防人员触电伤亡事故的发生，编制了《施工现场临时用电安全技术规范》（JGJ 46-88），执行多年,施工现场触电伤亡事故大为减少。根据执行中存在的问题,后加以修订,编号为JGJ 46-2005，从2005年7月1日施行。在新修订的《施工现场临时用电安全技术规范》（以下简称《规范》）中增加了25条强制性标准条文，要求各施工单位必须做到。其中建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统必须符合下列规定：①采用三级配电系统；②采用TN-S接零保护系统；③采用二级漏电保护系统。另外对临时用电组织设计的编制也提出了明确要求。即：临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。此外规范对外电线路及电气设备防护、接地与接地电阻、防雷、配电室及设备电源、配电线路、配电箱及开关箱、电动建筑机械和手持电动工具、照明等项目也提出了相应的
强制性标准条文要求。在此不再赘述。 新修订的《规范》已经执行两年多了，从对各施工现场监督检查情况来看问题不少，有少部分施工现场的临时用电与《规范》要求相差甚远。主要表现在： 1、临时用电组织设计编制不规范或者未编制。 （1）部分施工现场的临时用电组织设计不是由专业电气工程技术人员组织编制，而是由施工员、安全员或者是电工进行编制,根本不能用于指导现场施工。有的仅写出方案或者是编制、审核、批准不符合程序。 （2）编制内容简单、针对性不强。《规范》规定临时用电组织设计应包括8项内容，但是有的仅2～3项；有的无机械设备台数统计，就直接计算出用电量，计算结果毫无根据；有的没有架空线路和外电防护，而是把规范中的规定照抄照搬；有的临时用电组织设计仍在引用JGJ 46-88。 2、安全技术档案不全 临时用电施工完成后，没有验收表；运行过程中没有检查表；电工没有安装、巡检、维修、拆除工作记录；没有接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表等。 3、外电线路及电气设备防护不到位 有的施工现场的外电线路和变压器与建筑物外脚手架的距离小于规范规定，甚至有些就位于吊塔作业半径范围之内，却没有任何防护措施或防护高度不够，这样不仅存在着重大事故隐患，而且很容易发生
项目临时用电 专 项 施 工 方 案 编制人: 职务(职称): 审核人: 职务(职称): 批准人:职务(职称): 技术负责人 建设工程有限公司 二0一五年一月
专项施工方案审批表
目录 一、临时用电工程概况 二、编制依据 三、编制说明 四、主要用电设备表及负荷计算 五、安全用电技术措施 六、施工现场预防发生电气火灾的措施 七、临时用电管理制度 八、临时用电施工技术交底 九、临电施工过程中检查与施工用电安全技术档案 十、应急救援预案 十一、附：系统图和临时用电平面分布图
一、临时用电工程概况： 本项目为教师公寓和学生公寓楼工程，位于。项目由7#、8#、9#楼三栋大楼构成：其中7#、8#楼为学生公寓，9#楼为教师公寓楼，三栋公寓均为地上六层，建筑总高度为23.957米，总建筑面积为34453.29m2。由总配电室引出线路电源供施工现场用电。 二、编制依据 （1）施工用电设备表 （2）《施工现场临时用电安全技术规范》46-2005 （3）《建筑安全检查标准》59-2011 （4）《建设工程施工现场供电安全规范》50194-2014 （5）新都区新都一中（迁建）项目施工组织设计 （6）成都市建设工程安全文明施工手册 （7）《建筑施工手册》 三、编制说明： 1、施工现场用电采用三相五线制，—S系统。配电室内三相四线制转换成三相五线制—S系统时，保护零线应由第一级漏电开关电源侧的工作零线处引出，引出后工作零线与保护零线分别设置接线铜排。施工现场工作零线用淡蓝色线，保护零线用黄绿双色塑料绝缘铜芯导线，不准使用金属裸露线。 2、总配电房配电屏内装设有功、无功电度表，并分路装设电流、电压表。电流表与计费电度表采用两组电流互感器。一级配电屏装设电流、电压表和装设短路，过负荷保护装置和漏电保护器，各配电线路分别编号，并标明用途标记。配电室地面为砼面。一级配电室的门向外开，并配锁，门上有明显的警告标志，门口处设置干粉灭火器和沙箱。配电室引出电缆处的孔洞需用防火胶泥封堵。 3、总变压配电房引至施工现场一级配电室的电缆线路沿东围墙下采用铝芯电缆直接埋地敷设, 埋深≥0.7米,在电线保护管铺设普通土夯填，然后
临时用水、临时用电计算公式及计算实例(精) Last revision on 21 December 2020
临时用水计算 建筑工地用水包括： 1、施工生产用水ql； 2、施工机械用水q2； 3、施工现场生活用水q3； 4、生活用水q4 5、消防用水q5； 一、现场用水量ql q1=kl∑×QlNl/T1t×K2 其中：ql ——施工用水量（L/s） ; kl——未预计施工用水系数（～）; Ql——最大年（季）工程量（以实物计量单位表示）; Nl——施工用水定额; T1——年（季）有效工作日; t——每日工作班数; K2——施工用水不均衡系数（取）; 二、施工机械用水量q2 q2=kl∑×Q2N2×K3/8×3600 其中：q2——机械用水量（L/s）; kl——未预计施工用水系数（～）; Q2——同一种机械台数; -1- N2——施工机械台班用水定额; K3——施工机械用水不均衡系数;（取） 三、施工现场生活用水量q3 q3=Pl×N3×K4/t×8×3600 其中：q3——施工现场生活用水量（一般取30L/s）; Pl——施工现场高峰昼夜人数; N3 K 4 ——施工现场用水不均衡系数（取 ）; t ——每日工作班数; 四、生活用水量q4 q4=P2×N4×K5/24×3600 其中：q4——生活区生活用水量（一般取120L/s）; P2——生活区居民人数; N4——生活区每人每日用水定额;
K5——生活区用水不均衡系数（取）; 五、消防用水量q5（一般取） q5根据建筑工地的大小及居住人数确定。最小10L/s，施工现场在25ha以内时，不大于15L/s。 六、总用水量（Q）的计算 1、当（q1＋q2＋q3＋q4）≤q5时，Q＝q5＋1/2（q1＋q2＋q3＋q4）； 2、当（q1＋q2＋q3＋q4）＞q5时，Q＝q1＋q2＋q3＋q4； 3、当工地面积小于5ha时，而且（q1＋q2＋q3＋q4）＜q5， Q= q5。 -2- 最后计算出总用水量（以上各项相加），还应增加10％的漏水损失。七、供水管径的确定 D=[4Q÷×V× 1000)]1/2 其中：D——管径（m）; Q——用水量（L/s）; 施工现场临时用电计算 P=～（K1∑P1/Cosφ+K2∑P 2+ K3 ∑P3+ K4∑P4）其中：P——供电设备总需要容量（KVA）； P1——电动机额定功率（KW）； P2——电焊机额定功率（KW）； P3——室内照明容量（KW）； P4——室外照明容量（KW）； Cosφ——电动机平均功率因数（最高为～，一般为～）；、K、K、K——需要系数，如下表： 按电流来进行选择（三相四线制线路） I线=KX*P / [3*(U线*cos)] 其中： I线——电流值 KX——同时系数（取～） P——总功率 U线——电压（380V或220V） cos——功率因素，临时网线取 查表可得，当I线＝总线路采用以下截面为70mm2的裸铜线。实例 1/2 -3- 施工用水量计算 a、现场施工用水量计算（Q1） b2 c、施工现场生活用水量计算（Q3） Q3=(P1*N3*K4)/(t*8*3600) =(360*30* / (1*8*3600) = d、生活区生活用水量计算（Q4） Q4=（P2·N4·K5）/（24·3600） = （360×120×）/(24×3600) = L/S
临时用电计算公式2011.4.10. 一、设备总需容量计算 P=1.1（k1∑P C＋k2∑P a＋k3∑P b）（式1）式（式1）中： P——计算用电量（kw），即供电设备总需容量； ∑P C————全部施工动力用电设备额定用量之和 ∑P a————室内照明电设备额定用量之和 ∑P b————室外照明电设备额定用量之和 K1——全部施工用电设备同时使用系数： 总数10台以内时K1=0.75；10-30台时K1=0.70； 30台以上时K1=0.60； K2——室内照明设备同时使用系数：一般取K2=0.8 K3——室外照明设备同时使用系数：一般取K3=1.0 1.1——用电不均匀系数。 P=1.1（k1∑P C＋0.1P）= 1.24 k1∑P C （式2）注：（式2）为（式1）的简便算法，式中0.1P为室内外照明用电系数（用电总量 10% ）。 二、变压器容量计算 P变 =1.05×1.1（k1∑P C＋k2∑P a＋k3∑P b）÷cosφ（式3）可转换为 P变= 1.05P÷cosφ= 1.4P (式4)式（3）中
P变——变压器容量（KVA）； 1．05——功率损失系数； cosφ——用电设备功率因数，一般建筑工地取0.75； 三、导线截面电流量载荷计算 Iι＝1000P÷√3÷U l÷cosφ…(式5) 则：Iι＝1000P÷√3÷U l÷cosφ ＝1000P÷1.73÷380÷0.75＝2P Iι＝1000P÷U l÷cosφ ＝1000P÷220÷0.75＝6P 式(式5)中： Iι——线路工作电流值（A） uι——线路工作电压（V），三相四线制低压时， U l＝380V P——设备容量； cosφ＝0.75；√3＝1.732； 四、导线允许电压降校核 ε＝∑P ×L÷C÷S ＝∑M÷C÷S≤[ε] ＝7% …(式6) 式(式6)中： ε——导线电压降为2.5%-5%；电动机电压降不超过±5%；对工地临时电路取 7%； ∑P——各段线路负荷计算功率（kw），即计算用电
施工现场临时用电现状及解决办法 本文对施工现场临时用电的现状进行了分析，并提出几点解决方法。【关键词】施工现场临时用电规范现状解决办法 施工现场临时用电的安全是保证建筑工程正常施工的基础，是建筑工程开工前和施工中必须做好的一项保障工作。临时用电是施工现场极易发生伤亡事故的一个项目。 建设部为了规范施工现场临时用电，预防人员触电伤亡事故的发生，编制了《施工现场临时用电安全技术规范》(JGJ46-88)，执行多年来施工现场触电伤亡事故大为减少。根据执行中存在的问题，后加以修订，编号为JGJ46-2005，从2005年7月1日施行。在新修订的《施工现场临时用电安全技术规范》(以下简称《规范》)中增加了25条强制性标准条文，要求各施工单位必须做到。其中建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统必须符合下列规定：①采用三级配电系统；②采用TN-S接零保护系统；③采用二级漏电保护系统。另外对临时用电组织设计的编制也提出了明确要求。即：临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。此外规范对外电线路及电气设备防护、接地与接地电阻、防雷、配电室及设备电源、配电线路、配电箱及开关箱、电动建筑机械和手持电动工具、照明等项目也提出了相应的强制性标准条文要求。在此不再赘述。
一、施工现场临时用电目前存在的问题 1 临时用电组织设计编制不规范或者未编制 (1)部分施工现场的临时用电组织设计由非专业电气工程技术人员组织编制，比如施工员、安全员或者是电工进行编制，根本不能用于指导现场施工。有的仅写出方案或者是编制、审核、批准不符合程序。 (2)编制内容简单、针对性不强。《规范》规定临时用电组织设计应包括8项内容，但是有的仅2～3项；有的无机械设备台数统计，就直接计算出用电量，计算结果毫无根据；有的没有架空线路和外电防护，而是把规范中的规定照抄照搬：有的临时用电组织设计仍在引用JGJ46-88。 2 安全技术档案不全 临时用电施工完成后，没有验收表；运行过程中没有检查表；电工没有安装、巡检、维修、拆除工作记录；没有接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表等。 3 外电线路及电气设备防护不到位 有的施工现场的外电线路和变压器与建筑物外脚手架的距离小于规范规定，甚至有些就位于塔吊作业半径范围之内，却没有任何防护措施或防护高度不够，这样不仅存在着重大事故隐患，而且很容易发生触电事故。 4 接地与防雷不规范 《规范》中严格规定：“不得一部分设备做保护接零，另一部分设备做保护接地”，但少数施工现场仍然在这样做，或者重复接地组数
施工现场用电组织方案 一、工程概况 西安阳光花园商用住宅楼，C1至C13（地下一层，地上十一层，），D1至D8（地下一层，地上九层），其中F1、F2（地下一层，地上二十二层），剪力墙框架结构，建筑面积为20多万平方米，工程等级为普通住宅二类，地下一层为戊类，本建筑电源通用为三级负荷，消防电源为二级负荷。 二、配电线路 现根据TN-S配电系统，三级配电，两级保护的原则，采用三相五线制的供电方式，由总配电箱引出主干线，沿线设分配电箱，分配电箱内分设动力、照明线路，施工机械一箱一闸一漏一锁。采用了保护接零，统一接地，做到用电安全。 1、若干分配电箱：分配电箱下可设若干开关箱。总配电 箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷 相对集中的区域，分配电箱与开关箱的距离不得超过30米， 开关箱与其控制的固定式用电设备的水平距离不应超过3米。动力配电箱与照明配电箱宜分别设置。当合并设置为同一配 电箱时，动力和照明应分别配电；动力开关箱与照明开关箱 必须分设。 2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱控制两台及两台以上用电设备（含插座）。配电箱、开关
箱应装设牢固，箱的中心点与地面的垂直距离为1.4—1.6米，配电箱、开关箱外型结构应能防雨防尘。 4、配电箱、开关箱内的电器（含插座）应先安装在阻燃、绝缘电器安装板上，然后方可固定在配电箱、开关箱的箱体内。配电箱的电器安装板必须分设N线断子板和PE线端子板。PE 线端子板必须与电器安装板做电气连接；N线端子板必须与电气安装板绝缘。进出线中的N线必须通过N线端子板连接；PE 线必须通过PE线端子板连接。 5、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线的分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。配电箱、开关箱的进出线应配置固定线卡，进出线应加绝缘护套并成束固定在箱体上，不得与箱体直接接触。配电箱、开关箱应防雨。 6、总配电箱的电器应具备电源隔离、正常接通与分断电路及短路、过载、漏电保护功能。 7、配电箱、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s 。使用潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。 8、总配电箱中额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。漏电保护器极数和线数必须与其负荷的相数和线数一致。
临时用水计算 建筑工地用水包括： 1、施工生产用水q l； 2、施工机械用水q2； 3、施工现场生活用水q3； 4、生活用水q4 5、消防用水q5； 一、现场用水量q l q1=k l∑×Q l N l/T1t×K2/8×3600 其中：q l——施工用水量（L/s）; k l——未预计施工用水系数（1.05～1.15）; Q l——最大年（季）工程量（以实物计量单位表示）; N l——施工用水定额; T1——年（季）有效工作日; t——每日工作班数; K2——施工用水不均衡系数（取1.5）; 二、施工机械用水量q2 q2=k l∑×Q2N2×K3/8×3600 其中：q2——机械用水量（L/s）; k l——未预计施工用水系数（1.05～1.15）; Q2——同一种机械台数;
N2——施工机械台班用水定额; K3——施工机械用水不均衡系数;（取2.0） 三、施工现场生活用水量q3 q3=P l×N3×K4/t×8×3600 其中：q3——施工现场生活用水量（一般取30L/s）; P l——施工现场高峰昼夜人数; N3——施工现场用水定额; K4——施工现场用水不均衡系数（取1.5）; t——每日工作班数; 四、生活用水量q4 q4=P2×N4×K5/24×3600 其中：q4——生活区生活用水量（一般取120L/s）; P2——生活区居民人数; N4——生活区每人每日用水定额; K5——生活区用水不均衡系数（取1.5）; 五、消防用水量q5（一般取10L/s） q5根据建筑工地的大小及居住人数确定。最小10L/s，施工现场在25ha以内时，不大于15L/s。 六、总用水量（Q）的计算 1、当（q1＋q2＋q3＋q4）≤q5时，Q＝q5＋1/2（q1＋q2＋q3＋q4）； 2、当（q1＋q2＋q3＋q4）＞q5时，Q＝q1＋q2＋q3＋q4； 3、当工地面积小于5ha时，而且（q1＋q2＋q3＋q4）＜q5，Q= q5。
第4 题: 电力变压器低压侧中性点直接接地（称为工作接地），接地电阻值不大于Ω。。 A、2.0 B、3.0 C、4.0 D、5.0 用户答案:C 正确答案:C 第5 题: 保护零线每处重复接地电阻值不得大于Ω。 A、3.0 B、4.0 C、5.0 D、10.0 正确答案:D 第6 题: 施工现场工作接地使用导线。 A、蓝色 B、黄色 C、绿色 D、绿/黄色 正确答案:A 第7 题:
在三相四线制系统中，为了增强接地保护系统接地的作用和效果，并提高其可靠性，在其接地线的另一处或多处再作接地（通过新增接地装置），称为。 A、保护性接地 B、功能性接地 C、重复接地 D、防雷接地 用户答案:C 正确答案:C 第8 题: 在有静电的施工现场内，对集聚在机械设备上的静电应采取接地泄漏措施。每组专设的静电接地体的接地电阻值不应大于Ω， A、10.0 B、100.0 C、1000.0 D、10000.0 正确答案:B 第9 题: 施工升降机封闭式吊笼内应有永久性的电气照明，施工升降机在工作，吊笼内都应有照明，在控制装置处的照度不应小于lx。 A、20.0 B、30.0 C、40.0 D、50.0 正确答案:D 第10 题:
施工现场用电设备在台及以上或设备总容量在50KW及以上者，应编制用电组织设计。 A、2.0 B、3.0 C、4.0 D、5.0 正确答案:D 第2部分：判断题共10题，每题4分 第11 题: 总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。正确答案:正确 第12 题: 照明系统宜使三相负荷平衡，其中每一单相回路上，灯具和插座数量不宜超过25个，负荷电流不宜超过15A。 正确答案:正确 第13 题: 照明系统宜使三相负荷平衡，其中每一单相回路上，灯具和插座数量不宜超过25个，负荷电流不宜超过20A。 正确答案:错误 第14 题: 在施工现场专用变压器供电的TN-S接零保护系统中，电气设备的金属外壳可不与保护零线连接。 用户答案:错误 正确答案:错误 第15 题: 保护零线应采用具有绿/黄对色标志的绝缘线，工作零线应采用具有淡蓝色标志的绝缘线。
施工现场临时用电计算实例 按照国家标准《建设工程施工现场供电安全规范》（GB50194－ 93）和建设部标准《施工现场临时用电安全技术规范》(JGJ46－88)的要求，在建设工程开工前，应编制该工程施工现场临时用电施工组织设计。下面笔者就某施工现场为例详细讨论一下有关临时用电的计算问题。 二、工程实例 A、工程概况 某工程：平面尺寸：57m×48.6m建筑总高度22.86m，建筑面积：6558m2，结构形式：钢筋砼框架结构，+5.20m结平采用无粘结钢筋砼预应力大梁，屋面结构采用张弦钢结构新工艺。 B、施工现场机电设备使用一览表（略） C、施工现场临时用电线路布置图（略） D、负荷计算 施工工程工地可分段作业，现场总需要系数Kx=0.47,满负荷时的功率因数cosφ＝0.6，根据临时电源位置及用电设备分布和现场的环境等确定条件，确定总配电箱、分配电箱和开关位置。 1. 进户线 （1）不同暂载率的用电设备和单相用电设备容
单相用电设备的设备容量：应将单相用电设备均匀地分散在三相上，力求三相基本平衡。规范规定，在计算范围内单相用电设备的总容量不超过三相用电设备的15％时，可按三相负荷考虑，即设备容量等于所有单相总容量。如单相用电设备的不对称容量大于三相用电设备总容量的15％以上时，单相用电设备接在线电压上：设备容量＝ 6、7两台设备电焊机、对焊机是单相用电设备，其总容量为67.3kW，已超过三相总容量的15％，转换到三相设备容量为 日光灯的容量为其功率的1.2倍，即 Ps3=1.2×Pe=1.2×3=3.6kW (2)所有的动力设备总容量为： Ps＝77.5+15+15+15+18+25.5+91.1+8+4.5+5.5+2.8+5.5＝283.4kW （3）动力设备的计算负荷为： Pjs=Kx×Ps=0.47×283.4=133kW Qjs=Pjs×tan?=133×0.57=75.8kVAR (4)照明线路计算负荷 （3）中动力Pjs=133kW Qjs=75.8kVAR 照明Pjs=10.8kW日光灯为3.6kW，设其cos=0.7则Qjs=3.6×tan?=3.67kVAR （5）总计算负荷为： Pjs=Kx×(133+10.8)=67.6kW(有功计算负荷＝需要系数×根据每台设备性质，把设备铭牌容量换算到长期工作制的设备总容量) Qjs(无功计算负荷)＝153+3.67＝156.67kVAR
周口港区港口中作业区一期码头工程4#、5#港池临时用电施工方案 编制人： _____________ 复核人： _______________ 安徽省中成建设工程有限公司 周口港区码头中作业区建设指挥部 二?一五年四月二十日
一. 编制依据 二. 工程概况 三. 现场勘探及初期设计 四. 负荷计算 1. 导线电流计算 五. 安全技术交底 1.安全用电技术措施 2. 安全用电组织措施 六. 安全用电防火措施 1. 施工临电、安装、维修安全技术交底 2. 防雷与接地 七. 应急预案八. 人员组织
、编制依据 低压配电设计规范》GB50054-95--- 中华人民共和国建设部发布通用用电设备配电设计规范》GB50055-93--- 中华人民共和国建设部发布供配电系统设计规范》 GB50052-95--- 中华人民共和国建设部发布施工现场临时用电安全技术规范》 JGJ46-2005--- 中华人民共和国建设部发布施工现场临时用电安全技术规范实用手册》--- 中国建筑工业出版社建设单位提供的现场电源资料
二、工程概况 本工程为周口港区港口中作业区一期码头(4#、5#)工程。建筑地点位于周口市李浦口乡。挖入式码头重力式结构。建筑高度10.1m。地震设防烈度为6度。分部工程由装卸系统、水工建筑物、土建与道路、供电照明控制、信息与通信、给排水消防。 三、现场勘探及初步设计： (1)本工程所在施工现场范围内未发现埋地管线。 (2)现场采用380V低压供电，设置1个变压器1#( 800kw),内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线架空敷设，采用三级配电，两极防护。 (4)按照《JGJ46-2005〉规定制定施工组织设计，采用二级漏电保护系统。 四、确定用电设备 变压器1#临时供电计算书 (一)用电量计算： 工地临时供电包括施工及照明用电两个方面，计算公式如下： 其中P ——计算用电量(kW)，即供电设备总需要容量； P c —全部施工动力用电设备额定用量之和； P a —室内照明设备额定用电量之和； P b —室外照明设备额定用电量之和； K1——全部施工用电设备同时使用系数； 总数10台以内取0.75; 10—30台取0.7; 30台以上取0.6;
施工现场临时用电计 算(精)

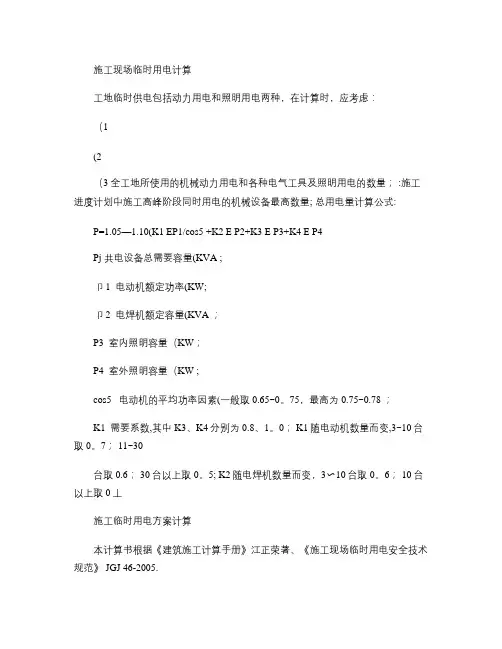

施工现场临时用电计算 工地临时供电包括动力用电和照明用电两种，在计算时，应考虑： (1 (2 (3 全工地所使用的机械动力用电和各种电气工具及照明用电的数量； :施工进度计划中施工高峰阶段同时用电的机械设备最高数量；总用电量计算公式： P=1.05-1.10(K1 EP1/cos5 +K2 E P2+K3 E P3+K4 E P4 Pj 共电设备总需要容量(KVA ； 卩1_电动机额定功率(KW; 卩2_电焊机额定容量(KVA ； P3_室内照明容量(KW; P4_室外照明容量(KW ； cos5 _电动机的平均功率因素（一般取0.65~0.75，最高为0.75~0.78 ； K1_需要系数，其中K3、K4分别为0.8、1.0； K1随电动机数量而变，3~10台取0.7； 11~30 台取0.6； 30台以上取0.5； K2随电焊机数量而变，3?10台取0.6； 10台以上取0丄 施工临时用电方案计算 本计算书根据《建筑施工计算手册》江正荣著、《施工现场临时用电安全技术规范》 JGJ 46-2005。
一、用电量计算： 工地临时供电包括施工及照明用电两个方面，计算公式如下： 其中P ——计算用电量(kW，即供电设备总需要容量； Pc ——全部施工动力用电设备额定用量之和； Pa ——室内照明设备额定用电量之和； Pb ——室外照明设备额定用电量之和； K1——全部施工用电设备同时使用系数； 总数10台以内取0.75； 10-30台取0.7； 30台以上取0.6； K2——室内照明设备同时使用系数，取0.8； K3——室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有：本例计算中K1=0.60； 全部施工动力用电设备额定用量： 序号机具名称 台数 1 型号额定功率(kW距离电源(m 螺旋钻孔粧 22.00 0.0 0 2 普通木工带据机 20.00 0.0 0 经过计算得到 P =1.24XK1 XEpc=1.24X0.60X0.00=0.00kW。 二、变压器容量计算：
施工现场临时用电计算P=～（K1∑P1/Cosφ+K2∑P2+ K3∑P3+ K4∑P4） 其中：P——供电设备总需要容量（KVA）； P1——电动机额定功率（KW）； P2——电焊机额定功率（KW）； P3——室内照明容量（KW）； P4——室外照明容量（KW）； Cosφ——电动机平均功率因数（最高为～，一般为～）； K1、K2、K3、K4——需要系数，如下表： 按电流来进行选择（三相四线制线路） I 线=K X*P / [31/2*(U 线*cos?)]
-1-
其中： I 线——电流值 K X——同时系数（取～） P——总功率 U 线——电压（380V 或 220V） cos?——功率因素，临时网线取 查表可得，当 I 线＝总线路采用以下截面为 70mm2 的裸铜线 施工用电计算 各机械用电量一览表
办公及生活用电 施工用电总量 P=×(K1·ΣP1/cos?+K2·ΣP2+ K3·ΣP3+ K4·ΣP4)
=××+×+×+× -3- =×+++ = 注：P1—电动机额定功率（kW）； P2—电焊机额定容量（kVA）； P3—室内照明容量（kW）； P4—室外照明容量（kW）； cos?—电动机的平均功率因数 K1、K2、K3、K4—需要系数 配电导线的选择 将按允许电流来进行选择（三相四线制线路） I 线=K*P / [31/2*(U 线*cos?)] =**103 / [31/2*(380*] =168624/ = (A) 注： I 线——电流值 K、P——同上式 U 线——电压 cos?——功率因素，临时网线取 查表可得，总线路采用以下截面为 70mm2的裸铜线。
临时用电计算公式及计 算实例 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
施工现场临时用电计算 P=～（K1∑P1/Cosφ+K2∑P2+ K3∑P3+ K4∑P4） 其中：P——供电设备总需要容量（KVA）； P1——电动机额定功率（KW）； P2——电焊机额定功率（KW）； P3——室内照明容量（KW）； P4——室外照明容量（KW）； Cosφ——电动机平均功率因数（最高为～，一般为～）； K1、K2、K3、K4——需要系数，如下表： 按电流来进行选择（三相四线制线路） I线=K X*P / [31/2*(U线*cos)] 其中： I线——电流值 K X——同时系数（取～） P——总功率 U线——电压（380V或220V）
cos——功率因素，临时网线取 查表可得，当I线＝总线路采用以下截面为70mm2的裸铜线 实例 施工用电计算 各机械用电量一览表 序号机械或设备名称型号或规格数量单机功率(KW)合计功率(KW)备注1升降机SCD200/200AJ32× 2插入式振动器ZN427 3平板振动器ZW105 4钢筋切断机GQ40F33 5钢筋弯曲机GW40D33 6钢筋调直机LGT6/14315 7钢筋对焊机UN1-751 8电焊机BX10-5003 9砂浆搅拌机UJZ32543 10电动油泵ZB4/50063 11木工平刨床MB506B34 12木工园锯MJ-104C33 13多功能木工机床MQ43323 14砼搅拌机JZ3501 15空气压缩机72 16电脑方正2 17复印机厦普1
工程现场临时用电负荷计算实例 一、用电负荷计算： 现场用电设备： 1、卷扬机3台（7.5KW）22.5KW 2、砂浆机3台（3KW）9KW 3、加压泵1台（5.5KW） 5.5KW 4、介木机4台（3KW）12KW 5、振动器3台（1.1KW） 3.3KW 6、电焊机1台（25.5KW）25.5KW 7、镝灯4支（3.5KW）14KW 8、碘钨灯10支（1KW）10KW 9、其他用电10（KW）10KW 10、生活用电10（KW）10KW 施工现场用电设备的kx、cos、tg 1、卷扬机kx=0.3 cosφ=0.7 tgφ=1.02 2、砂浆机kx=0.7 cosφ=0.68 tgφ=0.62 3、加压泵kx=0.5 cosφ=0.8 tgφ=0.75 4、介木机kx=0.7 cosφ=0.75 tgφ=0.88 5、振动器kx=0.65 cosφ=0.65 tgφ=1.17 6、电焊机kx=0.45 cosφ=0.87 tgφ=0.57 7、镝灯kx=1 8、碘钨灯kx=1 9、其他用电kx=1 10、生活用电kx=1 有功荷载计算： 1、卷扬机Pj1=Pj×kx=22.5kw×0.3=6.75kw 2、砂浆机Pj2=Pj×kx=9kw×0.7=6.3kw 3、加压泵Pj3=Pj×kx=5.5kw×0.5=2.75kw 4、介木机Pj4=Pj×kx=12kw×0.7=8.4kw 5、振动器Pj5=Pj×kx=3.3kw×0.65=2.15kw 6、电焊机Pj6=Pj×kx=25.5kw×0.45=11.48kw 7、镝灯Pj7=Pj×kx=14kw×1=14kw 8、碘钨灯Pj8=Pj×kx=10kw×1=10kw 9、其他用电Pj9=Pj×kx=10kw×1=10kw
施工现场临时用电组织设计一、编制依据 《低压配电设计规》 《建筑工程施工现场供电安全规》 《通用用电设备配电设计规》 《供配电系统设计规》 《施工现场临时用电安全技术规》 《建筑施工安全检查标准》 二、单体建筑施工条件
三、设计容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场围施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线架空敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。 2、确定用电负荷: (1)、塔式起重机 K x=0.3，Cosφ=0.6，tgφ=1.33 将J c=40%统一换算到J c1 =25%的额定容量 P n=48kW P e=n×(J c/J c1)1/2×P n =1×(0.4/0.25)1/2×48=60.72 kW P js=K x×P e=0.3×60.72=18.21kW
Q js=P js×tgφ=18.21×1.33=24.29kvar (2)、建筑施工外用升降机 K x=0.3，Cosφ=0.6，tgφ=1.33 P js=0.3×30=9kW Q js=P js×tgφ=9×1.33=12kvar (3)、自落式混凝土搅拌机 K x=0.6，Cosφ=0.85，tgφ=0.62 P js=0.6×7.5=4.5kW Q js=P js×tgφ=4.5×0.62=2.79kvar (4)、对焊机 K x=0.35，Cosφ=0.7，tgφ=1.02 将J c=50%统一换算到J c1 =100%的额定容量 P n=100kW P e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×100=70.71 kW P js=K x×P e=0.35×70.71=24.75kW Q js=P js×tgφ=24.75×1.02=25.25kvar (5)、钢筋调直机 K x=0.65，Cosφ=0.7，tgφ=1.02 P js=0.65×7.5=4.88kW Q js=P js×tgφ=4.88×1.02=4.97kvar (6)、钢筋弯曲机 K x=0.65，Cosφ=0.7，tgφ=1.02
临时用电施工组织设计编制指南(2017年 修订版)
临时用电施工组织设计编制指南 前言 为进一步加强施工现场临时用电安全管理，提高公司临时用电施工组织设计的编制水平，依据《施工现场临时用电安全技术规范》（JGJ46—2005）、《建设工程施工现场供用电安全规范》（GB 50194-2014）等相关规范，特编制《施工现场临时用电施工组织设计编制指南》以指导各单位临时用电施组的编制工作。各单位可根据施工现场临时用电供电平面布置、临时用电供电系统，合理计算选择配电箱、电缆线、变压器（发电机）及接地、防雷装置，制定安全用电与电气防护措施及电气防火措施，考虑电气设备的选型和输电线路的能耗要求。 希望本指南对各单位编制“临时用电施工组织设计”有所帮助，对保障施工现场临时供电用电安全，防止人身触电伤害事故发生起到积极作用。由于编者水平所限，编写中如有错误不当之处，以原规范为准。 《施工现场临时用电施工组织设计》的基本内容包括：编制说明；施工现场供电平面图；负荷计算; 配电导线及电气设备选择；施工现场供电系统图；接地、接零保护
和防雷装置；安全用电与电气防护措施；电气防火措施等八个部分，下面是各部分的编制要求。 一编制说明 编制说明包括：工程简介和编制依据两个部分。 （一）工程简介 1、正式工程的开竣工时间，地理位置，结构形式及造价、建筑面积 2、施工现场的地形、地貌等自然情况 3、地上、地下的有关管网和道路的情况 4、电源来源和供电方式 5、本工程的特点（重点描述施工现场临时用电相关的内容） （二）编制依据： 1、JGJ46-2005《施工现场临时用电安全技术规范》、GB 50194-2014《建设工程施工现场供用电安全规范》等相关用电安全规范 2、本工程施工组织设计 3、业主或其他相关方的要求 二施工现场供电平面图 施工现场供电平面图中需表述清楚：
有功功率又叫平均功率。交流电的瞬时功率不是一个恒定值，功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，对电动机来说是指它的出力，以字母P表示，单位为千 瓦（ｋW）。 无功功率：在具有电感（或电容）的电路里，电感（或电容）在半周期的时间里把电源的能量变成磁场（或电场）的能量贮存起来，在另外半周期的时间里又把贮存的磁场（或电场）能量送还给电源。它们只是与电源进行能量交换，并没有真正消耗能量。我们把与电源交换能量的振幅值叫做无功功率，以字母Q表示，单位干乏（kvar）。 视在功率：在具有电阻和电抗的电路内，电压与电流的乘积叫视 在功率，以字母S或符号 Pｓ表示，单位为千伏安（kVA）。 有功功率、无功功率、视在功率三者关系可以用功率三角形表示 （见图）：
临时用电负荷计算 一．负荷计算的目的 电力负荷是指通过电气设备或线路上的电流或功率。建筑施工现场的供电系统所需要的电能通常是经过降压变电所从电力系统中获得的。因此，合理的选择各级变电所中的变压器，主要电气设备以及配电导线等是保证供电系统安全可靠的重要前提。 电力负荷计算是为确定施工现场供电系统中各个环节电力负荷的大小，以便正确的选择和复核供电系统中的各个元件（包括变压器、自备发电机、电线、电缆、各种开关、控制设备等）。 负荷计算是否正确合理，影响到电器、导线、电缆是否经济合理。过大则费用增多，造成浪费；过小则导致过热，引起绝缘老化，甚至引发火灾事故。 建筑施工现场用电负荷变化多，情况复杂，影响计算准确的因素较多，所以，现场电力负荷计算应力求切合实际，力求合理。 二．负荷计算方法 计算负荷是按发热条件选择电气设备的一个假定负荷，它所产生的热效应与实际变动负荷产生的最大热效应相等。根据计算负荷选择导线及电气设备，在运行中的最高温升不
施工现场工地临时用电标准做法 目录 第一节、变压器防护 第二节、配电房 第三节、电线、电缆敷设 第四节、外电防护 第五节、配电箱（柜） 第六节、楼层用电布设 第七节、供电系统 第八节、接地与防雷 第一节、变压器防护 变压器防护材料采用圆竹和圆木（主竹杆、顶端手里横杆、剪刀撑小头直径不小于8cm；辅助竹杆、水平连系杆小头直径不小于4cm），变压器四周砌筑2m高M7.5水泥砂浆MU10灰砂砖180mm宽砖墙，外侧抹20mm厚1：3水泥砂浆，围墙上端0.2米高，下端0.3米高刷蓝色色带；居中位置金属防护门，门框及骨架用25×50mm方钢焊接制作，骨架内采用厚度1mm钢板遗迹30×30钢板网。刷腾越建筑蓝油漆，上锁。门上悬挂“当心触电，禁止入内”安全警示牌。
说明： 1.现场可利用变压器防护围墙做安全宣传文化墙。 2.变压器防护材料采用圆竹和圆木（主竹杆、顶端手里横杆、剪刀撑小头直径不小于8cm；辅助竹杆、水平连系杆小头直径不小于4cm），变压器四周砌筑2m高M7.5水泥砂浆MU10灰砂砖180mm 宽砖墙，外侧抹20mm厚1：3水泥砂浆。在塔吊范围内顶部应做双层防护。 3.居中位置金属防护门，门框及骨架用25×50mm方钢焊接制作，骨架内采用厚度1mm钢板遗迹30×30钢板网。刷腾越建筑蓝油漆，上锁。门上悬挂“当心触电，禁止攀爬”安全警示牌。
4.变压器的防护应满足当地主管部门的要求。当地风荷载较大时，防护设施必须能够抵抗风力，必要时防护设施四周需要增设缆风绳。 5、搭设时应断电，禁止带电作业。 6、防护设施与外电线路之间的最小安全距离必须满足下表要求： 第二节、配电房 1、配电房位置的选择距变压器越近越好。配电房墙体采用M7.5水 泥砂浆MU10灰砂砖180mm宽砖墙砌筑，高度不小于3m，现浇钢筋砼屋面板，内、外侧抹20mm厚1：3水泥砂浆，外侧刷白色涂料，上端0.2米高，下端0.3米高刷蓝色色带。配电房内电缆沟、消防砂池用M7.5水泥砂浆MU10灰砂砖120mm宽砖墙砌筑，外侧、顶面抹20mm 厚1：3水泥砂浆。配电房内悬挂操作规程牌，配电柜上贴电路系统图。 2、在总配电箱处作工作接地并引出保护零线，接地装置采用长2.5m 的钢管垂直打入地下。接地装置的接地线不得小于两根，经测量的接地线不得小于两根，经测量接地电阻不大于4欧。对于塔吊、施工电
