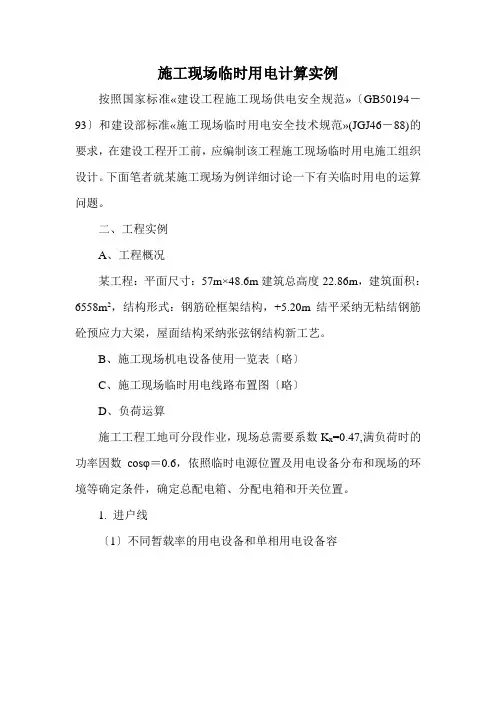

施工现场临时用电计算实例
按照国家标准《建设工程施工现场供电安全规范》（GB50194－
93）和建设部标准《施工现场临时用电安全技术规范》(JGJ46－88)的要求，在建设工程开工前，应编制该工程施工现场临时用电施工组织设计。下面笔者就某施工现场为例详细讨论一下有关临时用电的计算问题。
二、工程实例
A、工程概况
某工程：平面尺寸：57m×48.6m建筑总高度22.86m，建筑面积：6558m2，结构形式：钢筋砼框架结构，+5.20m结平采用无粘结钢筋砼预应力大梁，屋面结构采用张弦钢结构新工艺。
B、施工现场机电设备使用一览表（略）
C、施工现场临时用电线路布置图（略）
D、负荷计算
施工工程工地可分段作业，现场总需要系数Kx=0.47,满负荷时的功率因数cosφ＝0.6，根据临时电源位置及用电设备分布和现场的环境等确定条件，确定总配电箱、分配电箱和开关位置。
1. 进户线
（1）不同暂载率的用电设备和单相用电设备容
单相用电设备的设备容量：应将单相用电设备均匀地分散在三相上，力求三相基本平衡。规范规定，在计算范围内单相用电设备的总容量不超过三相用电设备的15％时，可按三相负荷考虑，即设备容量等于所有单相总容量。如单相用电设备的不对称容量大于三相用电设备总容量的15％以上时，单相用电设备接在线电压上：设备容量＝
6、7两台设备电焊机、对焊机是单相用电设备，其总容量为67.3kW，已超过三相总容量的15％，转换到三相设备容量为
日光灯的容量为其功率的1.2倍，即
Ps3=1.2×Pe=1.2×3=3.6kW
(2)所有的动力设备总容量为：
Ps＝77.5+15+15+15+18+25.5+91.1+8+4.5+5.5+2.8+5.5＝283.4kW
（3）动力设备的计算负荷为：
Pjs=Kx×Ps=0.47×283.4=133kW
Qjs=Pjs×tan?=133×0.57=75.8kVAR
(4)照明线路计算负荷
（3）中动力Pjs=133kW Qjs=75.8kVAR
照明Pjs=10.8kW日光灯为3.6kW，设其cos=0.7则Qjs=3.6×tan?=3.67kVAR （5）总计算负荷为：
Pjs=Kx×(133+10.8)=67.6kW(有功计算负荷＝需要系数×根据每台设备性质，把设备铭牌容量换算到长期工作制的设备总容量)
Qjs(无功计算负荷)＝153+3.67＝156.67kVAR
2.第一路干线
这路干线供电给分配电箱Ⅰ，所包含的设备有塔吊，木工机械，取该设备组的需要系数0.6，计算负荷为：
PjsI＝0.6×（77.5+15）＝92.5kW
QjsI=92.5×tan?=123kW
SjsI＝153kVA
Ijsl＝232A
3.第二干线、第三干线（略，按上法计算）
E、导线选择
1.进户线
查《耐热聚乙烯绝缘铜导线明敷时的载流表》，选择耐热聚乙烯绝缘铜导线BV －3×70+2×35mm2导线，允许载流量为280A大于Ijs＝259.5A（环境温度60°）。该导线经架空引至总配电箱。
2. 第一路干线的选择
总配至分配1：按发热条件查表，选择BV－3×50+2×25mm2，允
许载流量为238A大于Ijsi＝238A。
3.第二路干线的选择、第三路干线的选择（略，按上法选择）配电箱内的开关电器的选择与接线方式
1.总配电箱开关电器的选择与接线
电源架空进线，出线给三个分配电箱。总配箱接线如图1：
图1 总配电箱接线图
DZ总自动空气开关选择
a.因为在Ijs=259.5A,查《DZ20系列断路器主要技术数据》表，总开关采用DZ－20Y－400/3300（DZ塑料外壳自动开关、20设计序号、Y断流能力，一般、400壳架等级额定电流、3300脱扣器型式）长延时脱扣器整定电流为315A。
b.总隔离开关及分路隔离开关。总隔离开关为HD加护罩，380V，3极HDII－400A，380V。（HD单投、Ⅱ设计序号、400额定电流
第二路干线、第三路干线（略）
c.漏电断路器FQ的选择。漏电断路要求应具有过载保护，长延
时脱扣整定电流。
第一路干线：Ijsl＝232A，故采用FQ380V3极200A，额定漏电动作电流50mA。第二路干线、第三路干线（略）
2.分配电箱1的开关电器与接线
电源出线2路，第一分支树干式供电给塔吊，第二分支供电给木工机械，接线如图2
图2 分配电箱1的接线图
a.DZ开关和隔离开关的选择
总自动空气开关：DZ20Y－200/3300，脱扣整定电流为180A。总隔离开关：HDII－200A,380V、3极加护罩。
塔吊支线：DZ20Y－100/3300，脱扣整定电流为125A。分路隔离开关：HDII－100A，380V、3极加护罩。
b.支线的选择
塔吊支线：VV（聚氯乙烯绝缘护套电力电缆）－3×50+2×25mm2
的导线。
3.分配电箱2的开关电器与接线、分配电箱3的开关电器与接线（略）
F、接地设计
接地采用长2.5m，直径48mm的脚手架钢管，打入地下3m深，每组打两根，用扁钢将两根接地体连接起，接地采用多股铜线，线径不小于相应分配电箱输入保护线的截面积。
G、防雷设计
由于施工现场最高的为塔吊，而且现场都在塔吊的保护范围之内，所以无须再另做防雷接地。塔吊的接地采用两组接地，东南角和西北角各设一组，接地装置和保护零线的重复接地装置相同。
H、安全用电技术措施
1.认真贯彻建设部《施工现场临时用电安全技术规范》和安全用电的其他有关规定及安技规程。确保施工用电安全。
2.现场电气线路必须按规定架设、规范合理，不得任意拖挂，电线应绝缘良好，不得断裂破皮。
3.各种电动机具应达到首尾两级可靠的漏（触）电保护，漏（触）电保护器应保持灵敏有效状态，并做好定期检查测试记录。
4.各种电动机械设备应符合安全用电要求，做到一机一闸一保险，严禁一闸多用，并做到接零保护可靠。
5.塔吊、电焊、对焊等特种作业人员及机操工应熟悉本机、本工种的安全用电，做好本机的安全用电工作，发现隐患及时报告处理。
6.现场电工须经专业培训，持证上岗。电工应认真执行本工种安技规程和技术规范，严禁违章作业。要加强值班检查，认真做好电气线路、设备的检查维修工作，及时排除故障或隐患，确保电气运行正常。
7.严禁非电工私接乱拉电线。
8.电气防火措施
1.经常对广大职工和机电操作人员进行电气安全防火的宣传教育，以提高防火意识和电气消防技能。
2.配备相应的电气防火措施，现场总配电房、分配电箱、塔吊、对焊机工作棚、固定电气焊割点均设置相应的灭火器具。灭火器应定人负责，经常检查，定期检查维修。
3.严禁使用电炉。禁止使用碘钨灯、大功率灯泡烘烤衣物，以防电气失火。
三、结语
随着科学技术的进步和经济的发展，人们的生活水平发生着日新月异的变化，特别是建筑行业的崛起和变化更是来势迅猛、纷繁复杂，现代化的建筑千姿百态、造型各异，并逐步呈现出高、大、全、新的特点，即建筑物的高度越来越高，占地面积越来越大，所用设备和材料越来越新，内部设施越来越齐全。这都给现场施工提出了越来越高的要求。而施工现场临时用电的设计与使用是提高整体施工质量的必要前提和重要保证，如何配备一套完整、安全、有效的临时用电系统是重中之重。所以我们一定要本着安全第一、统一规划的原则来精心
组织安排，要重视前期的预测和设计工作，并严格执行安全操作规程，做好各种防范措施，排除各种事故隐患，有效地预防事故的发生。
