、内支撑结构可选用钢支撑、混凝土支撑、钢与混凝土的混合支撑。
二、内支撑结构选型应符合下列原则：
1、宜采用受力明确、连接可靠、施工方便的结构形式；
2、宜采用对称平衡性、整体性强结构形式；
3、应与主体地下结构的结构形式、施工顺序协调，应便于主体结构施工；
4、应利于基坑方开挖和运输；
5、需要时，可考虑内摘除结构作为施工平台。
三、内支撑结构应综合考虑基坑平面形状及尺寸、开挖深度、周边环境条件、主体结构形式等因素，选用有立柱或无立柱的下列内支撑形式：
1、水平对支撑或斜撑，可采用单杆、桁架、八字形支撑；
2、正交或斜交的平面杆系支撑；
3、环形杆或环形板系支撑；
4、坚向斜撑。
四、内支撑结构宜采用超静定结构。对个别次要构件失效会引起结构整体破坏的部位宜设置冗余约束。内支撑结构的设计应考虑地质和环境条件的复杂性、基坑开挖步序的偶然变化的影响。
五、内支撑结构分析应符合下列原则：
1、水平对撑与水平斜撑，应按偏心压力国建进行计算；支撑的轴向压力其支撑间距N
倍挡土构件的支点力之和；腰梁或冠梁应按宜支撑我支座的多跨连续梁计算，计算跨度可取
相邻支撑点的中距；
2、矩形基坑支护的正交平面杆系支撑，可分解为纵横两个方向的结构单元，并分按偏心受压构件进行计算；
3、平面杆系支撑、环形杆系支撑，可按平面杆系结构采用平面有限元法进行计算；计
算时应考虑基坑不同方向上的荷载不均匀性；建立的计算模型中，约束支座的设置应与支护结构实际位移状态相符，内支撑结构边界向基坑外应设置弹性约束支座，向基坑内位移处不应设置支座，与边界平行方向应根据支护结构实际位移状态设置支座；
4、内支撑结构应进行坚向荷载作用下的结构分析；设有立柱时，在坚向荷载作用下内
支撑结构宜按空间框架计算，当作用在内支撑结构上的坚向荷载较小时，内支撑结构的水
平构件和按连续梁计算，计算跨度可取相邻立柱的中法，对支撑、腰梁与冠梁、挡土构件进行整体分析。
六、内支撑结构分析时，应同时考虑下列作用：
1、有挡土都建传至内支撑结构的水平荷载；
2、支撑结构自重；当支撑作为施工平台时，尚应考虑施工荷载；
3、当温度改变引起的支撑结构内力不可忽略不计时，应考虑温度应力；
4、当支撑立柱下沉或隆起量较大时，应考虑支撑立柱与挡土构件之间差异沉降产生的作用。
七、混凝土支撑构件及其连接的受压、受弯、受剪承载力计算应符合现行国家标准《混凝土结构设计规范》GB50010水位规定；钢支撑结构构件及其连接受压、受弯、受剪承载力
及各类稳定性计算应符合现行国家标准《钢结构设计规范》GB50017的规定。支撑的承载力
计算应考虑施工偏心误差的影响，偏心距取值不宜小于支撑计算长度的1/1000 ,且对混凝
土办职称不宜小于20mm对钢支撑不宜小于40mm
八、支撑构件的受压计算长度应按下列规定确定：
1、水平支撑在坚向平面内的受压计算长度，不设置立柱时，应取支撑的实际长度；设
置立柱时，应取相邻立柱的中心距；
2、水平支撑在水平平面内的受压计算长度，对无水平支撑杆件交汇的支撑，应取与支
撑相交的相邻水平支撑杆件的中心距；当水平支撑杆件的交汇点不子啊同一水平面内时，水平平面内的受压计算长度宜取与支撑相交的相邻水平支撑杆件中心距的倍；
3、对坚向斜撑，应按条第1、2款的规定确定受压计算长度。
九、预加轴向压力的支撑，预加力值宜取支撑轴向压力标准值的（~）倍，且应与本规
程中的支撑预加轴向压力一致。
十、立柱的受压承载力金额按下列规定计算:
内支撑结构设计
1、在坚向荷载作用下，内支撑结构按框架计算时，立柱应按偏心受压构件计算；内支
撑结构的水平构件按连续梁计算时，立柱可按轴心受压构件计算；
2、立柱的受压计算长度应按下列规定确定：1）单层支撑的立柱、多层支撑底层立柱的
受压计算长度应取底层支撑至基坑底面的净高度与立柱直径或边长的5倍之和；2）相邻两
层水平支撑间的立柱受压计算长度应取此两层水平支撑的中心距；
3、立柱的基础应满足抗压和抗拔的要求。
十^一、内支撑的平面布置应符合下列规定：
1、内支撑的布置应满足主体结构的施工要求，宜避开地下主体结构的墙、柱；
2、相邻支撑的水平间距应满足开挖的施工要求；采用机械挖土时，应满足挖土机械作
业的空间要求，且不宜小于4m
3、基坑支护形状支撑时，阳角处的支撑应在两边同时设置；
4、当采用环形支撑时，环梁宜采用圆形、椭圆形等封闭曲线形式，并应按使环梁弯矩、
剪力最小的原则布置辐射支撑；环形支撑宜采用与腰梁或冠梁相切的布置形式；
5、水平支撑与挡土构件之间应设置连接腰梁；当支撑设置在挡土构件顶部时，水平支
撑应与冠梁连接；在腰梁或冠梁上支撑点的间距，对钢腰梁不宜大于4mm对混凝土梁不宜
大于9 m；
6、当需要采用较大水平间距的支撑时，宜根据支撑冠梁、腰梁的受力和承载力要求，
在支撑端部两侧设置八字斜撑杆与冠梁、腰梁连接，八字斜撑杆宜在主撑两侧对称布置，且斜撑杆的长度不宜大于9m,斜撑杆与冠梁、腰梁之间的夹角宜取45° ~60°；
7、当设置支撑立柱时，临时立柱应避开立柱结构的梁、柱及承重墙；对纵横双向交叉
的支撑结构，立柱宜设置在支撑的交汇处；对用作主体结构柱的立柱，立柱在基坑支护阶段的负荷不得超过主体结构的设计要求；立柱与支撑端部及立柱之间的间距应根据支撑构件的
稳定要求和坚向荷载的大小确定，且对混凝土支撑不宜大于15m,对钢支撑不宜大于20m
8、当采用坚向斜撑时，应设置斜撑基础，且应考虑与主体结构底板施工的关系。
十二、支撑的坚向布置应符合下列规定：
1、支撑预挡土构件连接处不应出现拉力；
2、支撑应避开主体地下结构底板和楼板的位置，并应满足主体地下结构施工对墙、柱
钢筋连接长度的要求；当支撑下方的主体结构楼板在支撑拆除前施工时，支撑地面与下方主体结构楼板坚的净距不宜小于700mm
3、支撑至坑底的净高3m
4、采用多层水平支撑时，各层水平支撑宜布置在同一坚向平面内，层间净高不宜小于
3m>
十三、混凝土支撑的构造应符合下列规定：
1、混凝土的强度等级不应低于C25;
2、支撑构件的截面高度不宜小于其坚向平面内计算长度的1/20 ;腰梁的截面高度（水平尺寸）不宜小于其水平方向计算跨度的1/10 ;截面宽度（坚向尺寸）不应小于支撑的截
面咼度；
3、支撑构件的纵向钢筋直径不宜小于16mm沿截面周边的间距不宜大于200mm箍筋的直径不宜小于8mm间距不宜大于250mm
十四、钢支撑的构造应符合下列规定：
1、钢支撑构件可采用钢管、型钢及组合截面；
2、钢支撑受压力杆件的细比不应大于150，受拉杆件长细比不应大于200；
3、钢支撑连接宜采用螺栓连接，必要时采用焊接连接；
4、当水平支撑预腰梁斜交时，腰梁上应设置牛腿或采用其他够承受剪力的连接措施；
5、采用坚向斜撑时，腰梁和支撑基础上应设置牛腿或采用其他能够承受剪力的连接措
施；腰梁与挡土构件之间采用能够承受剪力的连接措施，斜撑基础应满足坚向承载力和水平
承载力要求。
十五、立柱的构造应符合下列规定：
1、立柱可采用钢格构、钢管、型钢或钢管混凝土等形式；
2、当采用灌注桩作为立柱基础时，钢立柱锚入桩内的长度不宜小于立柱长边或直径的4 倍;
3、立柱长细比不宜大于25;
4、立柱与水平支撑的连接可采用铰接；
5、立柱穿过主体结构底板的部位，应有效的止水措施。
十六、混凝土支撑构件的构造，应符合现行国家标准《混凝土结构设计规范》GB50010的规定。钢支撑构件的构造，应符合现行国家标准《钢结构设计规范》GB50017的有关规定。
深基坑内支撑梁施工工艺 一、支撑施工总体原则 本工程采用钢筋混凝土结构作为水平支撑，土方开挖的顺序、方法必须与设计工况一致，并遵循“先撑后挖、限时支撑、分层开挖、严禁超挖”的原则进行施工，尽量减小基坑无支撑暴露时间和空间。同时应根据基坑工程等级、支撑形式、场内条件等因素，确定基坑开挖的分区及其顺序。宜先开挖周边环境要求较低的一侧土方，并及时设置支撑。环境要求较高一侧的土方开挖，宜采用抽条对称开挖、限时完成支撑或垫层的方式。 基坑开挖应按支护结构设计，降排水要求等确定开挖方案，开挖过程中应分段、分层、随挖随撑、按规定时限完成支撑的施工，作好基坑排水，减少基坑暴露时间。基坑开挖过程中，应采取措施防止碰撞支护结构、工程桩或扰动原状土。支撑的拆除过程时，必须遵循“先换撑、后拆除”的原则进行施工。 二、技术参数 该项目基坑面积约33000㎡，周长810m，深度23~25m，基坑围护体采用地下连续墙作为围护体，基坑竖向设置四道钢筋混凝土支撑，支撑采用圆环支撑平面布置形式，支撑信息图表所示： 表一支撑信息一览表
并结合对称和角撑，截面尺寸详见支撑平面布置图； （2）、支撑梁混凝土强度等级(除第二~四道环撑为C40外)为C35,主筋保护层：30mm; （3）、支撑梁采用两侧支模浇筑，并在支撑梁底设置隔离膜，混凝土应整体浇筑，在冠梁、支撑腰梁施工前需将支护桩表面附着物完
全清除；、 （4）、主筋连接采用搭接焊接，单面焊10d，接头在同一截面处数量应不超过50%; 三、施工流程 四、施工方法 混凝土支撑首先进行施工分区和流程的划分，支撑的分区一般结合土方开挖方案，按照盆式开挖、“分区、分块、对称”的原则确定，随着土方开挖的进度及时跟进支撑的施工，尽可能减少围护体侧开挖
一、内支撑结构可选用钢支撑、混凝土支撑、钢与混凝土的混合支撑。 二、内支撑结构选型应符合下列原则： 1、宜采用受力明确、连接可靠、施工方便的结构形式； 2、宜采用对称平衡性、整体性强结构形式； 3、应与主体地下结构的结构形式、施工顺序协调，应便于主体结构施工； 4、应利于基坑方开挖和运输； 5、需要时，可考虑内摘除结构作为施工平台。 三、内支撑结构应综合考虑基坑平面形状及尺寸、开挖深度、周边环境条件、主体结构形式等因素，选用有立柱或无立柱的下列内支撑形式： 1、水平对支撑或斜撑，可采用单杆、桁架、八字形支撑； 2、正交或斜交的平面杆系支撑； 3、环形杆或环形板系支撑； 4、坚向斜撑。 四、内支撑结构宜采用超静定结构。对个别次要构件失效会引起结构整体破坏的部位宜设置冗余约束。内支撑结构的设计应考虑地质和环境条件的复杂性、基坑开挖步序的偶然变化的影响。 五、内支撑结构分析应符合下列原则： 1、水平对撑与水平斜撑，应按偏心压力国建进行计算；支撑的轴向压力其支撑间距N 倍挡土构件的支点力之和；腰梁或冠梁应按宜支撑我支座的多跨连续梁计算，计算跨度可取相邻支撑点的中距； 2、矩形基坑支护的正交平面杆系支撑，可分解为纵横两个方向的结构单元，并分按偏心受压构件进行计算； 3、平面杆系支撑、环形杆系支撑，可按平面杆系结构采用平面有限元法进行计算；计算时应考虑基坑不同方向上的荷载不均匀性；建立的计算模型中，约束支座的设置应与支护结构实际位移状态相符，内支撑结构边界向基坑外应设置弹性约束支座，向基坑内位移处不应设置支座，与边界平行方向应根据支护结构实际位移状态设置支座；
4、内支撑结构应进行坚向荷载作用下的结构分析；设有立柱时，在坚向荷载作用下内支撑结构宜按空间框架计算，当作用在内支撑结构上的坚向荷载较小时，内支撑结构的水平构件和按连续梁计算，计算跨度可取相邻立柱的中法，对支撑、腰梁与冠梁、挡土构件进行整体分析。 六、内支撑结构分析时，应同时考虑下列作用： 1、有挡土都建传至内支撑结构的水平荷载； 2、支撑结构自重；当支撑作为施工平台时，尚应考虑施工荷载； 3、当温度改变引起的支撑结构内力不可忽略不计时，应考虑温度应力； 4、当支撑立柱下沉或隆起量较大时，应考虑支撑立柱与挡土构件之间差异沉降产生的作用。 七、混凝土支撑构件及其连接的受压、受弯、受剪承载力计算应符合现行国家标准《混凝土结构设计规范》GB50010水位规定；钢支撑结构构件及其连接受压、受弯、受剪承载力及各类稳定性计算应符合现行国家标准《钢结构设计规范》GB50017的规定。支撑的承载力计算应考虑施工偏心误差的影响，偏心距取值不宜小于支撑计算长度的1/1000，且对混凝土办职称不宜小于20mm，对钢支撑不宜小于40mm。 八、支撑构件的受压计算长度应按下列规定确定： 1、水平支撑在坚向平面内的受压计算长度，不设置立柱时，应取支撑的实际长度；设置立柱时，应取相邻立柱的中心距； 2、水平支撑在水平平面内的受压计算长度，对无水平支撑杆件交汇的支撑，应取与支撑相交的相邻水平支撑杆件的中心距；当水平支撑杆件的交汇点不子啊同一水平面内时，水平平面内的受压计算长度宜取与支撑相交的相邻水平支撑杆件中心距的1.5倍； 3、对坚向斜撑，应按条第1、2款的规定确定受压计算长度。 九、预加轴向压力的支撑，预加力值宜取支撑轴向压力标准值的（0.5~0.8）倍，且应与本规程中的支撑预加轴向压力一致。 十、立柱的受压承载力金额按下列规定计算：
第一章工程概况 一、编制依据 1、昆铁家园小区基坑支护工程施工设计图。 2、采用规范、标准： 《建筑地基基础工程施工质量验收规范》（GB50202—2002） 《建筑工程施工质量验收统一标准》（GB50300—2001） 《钢结构工程施工质量验收规范》GB50205-2001) 《建筑施工安全检查标准》 其他有关现行国家标准及规范、规程。 二、工程概况 本工程支撑结构格构柱，格构柱主要包括格构柱和立柱桩两部分，上部格构柱为钢构件，下部立柱桩为钢筋混凝土钻孔灌注桩基础，部分为利用工程桩作为立柱桩。立柱桩共计60颗，利用工程桩作为立柱桩40颗。工程桩桩径为A800mm，立桩桩桩径为A1000mm，东西栈桥区域格构柱共9颗，尺寸为600×600mm，非栈桥区域格构柱91颗，尺寸460×460mm。桩身砼强度等级为C30水下混凝土。 三、地质、水文条件 根据甲方提供的岩土勘察报告，拟建场地地质分布为： （一）第四系人工活动层（Qml） ①1杂填土：杂色，中压缩性（a1-2=0.40MPa-1）土体结构松散、欠压实，含大量建筑垃圾及砖、瓦碎片等，局部地段上部为混凝土路面。该层填土为原有房屋建筑时回填土，属新近填土，厚度0.50～
9.70m,平均3.77m，整个场地均有分布。 ①2素填土：褐黄、褐红色，中压缩性（a1-2=0.35MPa-1）。主要由粘性土组成，局部地段为粉土。属新近填土，顶板埋深0.50～5.70m，厚度1.10～6.10m,平均3.44m，整个场地大部分地段均有分布。 （二）第四系冲洪积层（Qal+pl） ②粉质粘土：褐、褐黄色，可塑～硬塑状，中压缩性 （a1-2=0.48MPa-1）。切面稍有光泽，韧性中等，干强度中等，顶板埋深1.80～9.70m，厚度0.50～3.40m，平均1.68m，场地的大部分地段有分布。 （三）第四系冲积层（Qal） ③1圆砾：褐黄色，稍密～中密，砾石磨圆中等，粒径1～30mm，成份为砂岩、石英砂岩、灰岩，其成分较杂，由粉质粘土、砾砂充填，级配较为均匀；顶板埋深1.90～11.80m，厚度0.50～6.80m，平均2.88m，整个场地均有分布。 ③a1粉质粘土：灰、深褐灰色，可塑～硬塑状，中压缩性 （a1-2=0.37MPa-1）。切面稍有光泽，韧性中等，干强度低，顶板埋深6.80～9.20m，厚度0.60～4.80m，平均1.93m，呈透镜体分布于③1圆砾中。 ③2圆砾：兰灰色，稍密～中密，砾石磨圆中等，粒径3～40mm，成份为砂岩、石英砂岩、灰岩，由粗中砂充填，级配较为均匀；顶板埋深3.50～20.00m，厚度1.00～14.20m，平均7.60m，整个场地均有分布。
钢框架-支撑结构设计实例 4.10.1 工程设计概况 本建筑为某公司办公楼，位于沈阳市区，共七层。总建筑面积约59002m ，总高度30.6m ，室内外高差0.600m ；底层层高4.5m ，顶层层高4.5m ，其余层均为4.2m 。设两部楼梯和两部电梯。墙体采用聚氨酯PU 夹芯墙板。屋面为不上人屋面。 结构形式为钢框架—支撑体系。设计基准期50年，雪荷载0.502 m kN ，基本风压：0.552 m kN 。抗震设防烈度为7度，设计基本加速度为0.1g ，结构抗震等级四级。结构设计基准期50年。 地质条件：拟建场地地形平坦，地下稳定水位距地坪-9.0m 以下，冰冻深度-1.20m ，地质条件见表4-24，Ⅱ类场地。 4.10.2 方案设计 1.建筑方案概述 1）设计依据 《民用建筑设计通则》GB50352-2005 《办公建筑设计规范》JGJ67-2006 《建筑设计防火规范》GB50016-2006 2）设计说明 （1）屋面（不上人屋面） 防水层：SBS 改性沥青卷材(带保护层)； 40mm 厚1:3水泥沙浆找平层； 70mm 厚挤塑板保温层； 1:6水泥炉渣找坡（最薄处30mm,坡度2%）； 压型钢板混凝土组合板（结构层折算厚度100mm ）； 轻钢龙骨吊顶。 （2）楼面： 20mm 厚大理石面层； 20mm 厚1：3干硬性水泥沙浆找平层； 压型钢板混凝土组合（结构层折算厚度100mm ）； 轻钢龙骨吊顶。 （3）门窗 本工程采用实木门和塑钢玻璃窗。 （4）墙体 外墙为双层聚氨酯PU 夹芯墙板300mm （内塞岩棉）； 内墙为双层聚氨酯PU 夹芯墙板180mm 厚聚氨酯PU 夹芯墙板； 2. 结构方案概述 1）设计依据 本设计主要依据以下现行国家规范及规程设计： 《建筑结构荷载规范》（GB50009-2001）（2006版） 《钢结构设计规范》（GBJ50017-2003） 《建筑抗震设计规范》（GB50011-2010） 《混凝土结构设计规范》（GB50010-2002）
内支撑式支护技术 一、原理： 内支撑式支护是由内支撑系统和挡土结构两个部分组成，基坑开挖所产生 的土压力和水压力主要是由挡土结构来承担，同时也是由挡土结构来将这两部 分侧向压力传递给内支撑，有地下水时也可防止地下水渗漏，是稳定基坑的一 种临时支挡方式。一般情况下，支撑结构的布置形式有水平支撑体系和竖向支 撑体系两种。 二、支撑的结构型式(支撑材料的选择) 1）支撑结构可采用钢支撑； 优点：自重轻、安装和拆除方便、施工速度快、可以重复利用（环保、绿色）。且安装后能立即发挥支撑作用，减少由于时间效应而增加的基坑位移是十分有 效的。 缺点：节点构造和安装相对比较复杂，施工质量和水平要求较高。适用于对撑、角撑等平面形状简单的基坑。 2）支撑结构可采用钢筋混凝土支撑； 优点：刚度大，整体性好，布置灵活，适应于不同形状的基坑，而且不会因节 点松动而引起基坑位移，施工质量容易得到保证。 缺点：现场制作和养护时间较长，拆除工程量大，支撑材料不能重复利用。 3）支撑结构可采用钢支撑与钢筋混凝土支撑的组合； 4）选型时应考虑的因素：
基坑的平面形状、尺寸和开挖深度；基坑周边环境条件；围护结构（桩、墙）的型式；土方开挖与支撑安装工序；支撑拆除方式；主体结构的设计与施工要求。 三、施工流程： 第一层土方开挖→人工修底→安装第一道腰梁、内支撑梁底模板→绑扎第一道腰梁、支撑梁钢筋→安装梁侧模→浇筑混凝土→养护→第二层土方开挖→人工修底→安装第二道支撑、腰梁底模板→绑扎支撑、腰梁钢筋→安装支撑、腰梁侧模→凝土浇筑→砼养护→开挖第三层基坑土方→人工修底平整、做坑底排水明沟。 四、工程案例： 1、工程概况 某工程建筑总面积96157m2,其中地下室面积11828m2,地下室3层,局部设夹层,埋深12.8-16.3m,地下室平时作为车库使用。本工程为深基坑施工工程,基坑呈矩形,平面尺寸为111.5×44.5m,设二道钢筋砼支撑,相对标高分别为-6m 和-10.5m，设计主要采用人工挖孔桩垂直支护档土,桩顶设圈梁一道,基坑内设钢筋混凝土内支撑梁、腰梁两道,梁顶标高分别为-5.55m及-10.05m,每道支撑由腰梁、角撑、对撑和支顶柱组成。腰梁沿基坑周边布置,基坑四角各设二条斜角撑,基坑中部均匀布设三根对撑。对撑和角撑下共设10个钢格构支柱。腰梁截面尺寸1000×900mm，配筋40φ25+8φ20 2、工程地质情况分析 本工程地处建筑物密集地区, 工程周围环境较为复杂。根据地质勘测报告反映, 场地土质分布为人工填土、冲洪积层、残积层及白垩统砂岩组成, 按工程地质自上而下分布为四个大层, 层序号为a、b、c、d四层。a、b层为人工填土层和冲洪积层；c层为风化残积土，多为紫红色粉质粘土,总的状态趋势上部为可塑一一硬可塑,下部硬可塑一坚硬。近底部夹强风化残留岩块, 岩块厚度分别为0.7m,1.4m,0.8m,本层顶板埋深 5.2～7.1m,平均6.04m , 厚度2.8～12.8m,平均厚度8.56m。d层为上白垩统砂岩, 由紫红色泥质粉砂岩、砂岩、砂砾岩组成,形成了强度各异的岩石, 如强风化岩、中风化岩及微风化岩, 按场地内风化岩石分布及组合特点,自上而下分为两个岩带，即混合风化岩带和微风化岩带。平均厚度6.04m,岩性为紫红色粉砂岩, 砂岩为主夹砂砾岩、岩石呈厚层状, 坚硬、完整。场地地下水较贫乏,地下水水位根据测孔测得有混合地下水位为0.4～7.0m之间。 3、施工流程 第一层土方开挖→人工修底→安装第一道腰梁、内支撑梁底模板→绑扎第一道腰梁、支撑梁钢筋→安装梁侧模→浇筑混凝土→养护→第二层土方开挖→人工修底→安装第二道支撑、腰梁底模板→绑扎支撑、腰梁钢筋→安装支撑、腰梁侧模→凝土浇筑→砼养护→开挖第三层基坑土方→人工修底平整、做坑底排水明沟
第三章支撑结构设计计算 本方案第一层和第二层支撑均采用钢筋砼支撑结构，现计算如下： 3.1 第一层钢筋砼支撑结构设计计算 根据上述计算和支撑设计平面布置，R=141.48kN/m，对撑间距为9.5米，角支撑间距为7米，最大间距为10米，立柱桩间距10米。 支撑梁截面为500×600，砼等级为C30，受力筋采用HRB335，箍筋采用HPB235。 3.1.1 支撑轴力计算 角撑：N=141.48×10×1.25×1.0/sin45o =2501 kN 对撑：N=141.48×9.5×1.25×1.0 =1680.1kN 3.1.2 支撑弯矩计算 ①第一类支撑配筋计算（角撑） （1）1．支撑梁自重产生的弯矩： q=1.25×0.5×0.6×25=9.375 kN/m M1=1/10×9.375×102=93.75 kNm/m 2．支撑梁上施工荷载产生的弯矩：取q=10.0 kN/m M2=1/10×10×102=100 kN-m/m 3．支撑安装偏心产生的弯矩： M3=N×e=2501×10×3‰=75.03 kNm 则支撑弯矩为：M=93.75+100+75.03=268.78 kNm
（2）初始偏心距e i e0 =M/N=268.78×103/2501=107.5mm 取e a =h/30=20 mm 则e i= e0+e a=107.5+20=127.5 mm （3）是否考虑偏心距增大系数η ∵l0/h=10/0.6=16.7>8.0 ∴要考虑 由η=1+1 1400e i h0（l0 h ） 2 ζ 1 ζ 2 ζ1=0.5×f c×A N =0.5×14.3×500×600 2501×103 =0.857 ζ 2 =1.15?0.01×l0=1.15?0.01×10=0.983 η=1+1 1400×127.5 565 16.72×0.857×0.983=1.74 e=ηe i+h/2-a s=1.74×127.5+600/2-35=486.85mm （4）配筋计算： ηe i =1.74×127.5=221.85>0.32h0=180.8 属于大偏心受压 x=N ?f c b = 2501000 14.3 500 =349.8mm A s=A s′=Ne??f c bx(h0?0.5x) f y′(h0?a′) =2501×103×486.85?1×14.3×500×349.8×(565?0.5×349.8) =1521.6mm ρmin =0.45f t f y =0.45×1.43×300=2.145×10?3 A s=A s′=1521.6mm2>ρ min bh=643mm2 实配：上下均为5Φ20，As=A s’=1570mm2 20
、内支撑结构可选用钢支撑、混凝土支撑、钢与混凝土的混合支撑。 二、内支撑结构选型应符合下列原则： 1、宜采用受力明确、连接可靠、施工方便的结构形式； 2、宜采用对称平衡性、整体性强结构形式； 3、应与主体地下结构的结构形式、施工顺序协调，应便于主体结构施工； 4、应利于基坑方开挖和运输； 5、需要时，可考虑内摘除结构作为施工平台。 三、内支撑结构应综合考虑基坑平面形状及尺寸、开挖深度、周边环境条件、主体结构形式等因素，选用有立柱或无立柱的下列内支撑形式： 1、水平对支撑或斜撑，可采用单杆、桁架、八字形支撑； 2、正交或斜交的平面杆系支撑； 3、环形杆或环形板系支撑； 4、坚向斜撑。 四、内支撑结构宜采用超静定结构。对个别次要构件失效会引起结构整体破坏的部位宜设置冗余约束。内支撑结构的设计应考虑地质和环境条件的复杂性、基坑开挖步序的偶然变化的影响。 五、内支撑结构分析应符合下列原则： 1、水平对撑与水平斜撑，应按偏心压力国建进行计算；支撑的轴向压力其支撑间距N 倍挡土构件的支点力之和；腰梁或冠梁应按宜支撑我支座的多跨连续梁计算，计算跨度可取 相邻支撑点的中距； 2、矩形基坑支护的正交平面杆系支撑，可分解为纵横两个方向的结构单元，并分按偏心受压构件进行计算； 3、平面杆系支撑、环形杆系支撑，可按平面杆系结构采用平面有限元法进行计算；计 算时应考虑基坑不同方向上的荷载不均匀性；建立的计算模型中，约束支座的设置应与支护结构实际位移状态相符，内支撑结构边界向基坑外应设置弹性约束支座，向基坑内位移处不应设置支座，与边界平行方向应根据支护结构实际位移状态设置支座；
4、内支撑结构应进行坚向荷载作用下的结构分析；设有立柱时，在坚向荷载作用下内 支撑结构宜按空间框架计算，当作用在内支撑结构上的坚向荷载较小时，内支撑结构的水 平构件和按连续梁计算，计算跨度可取相邻立柱的中法，对支撑、腰梁与冠梁、挡土构件进行整体分析。 六、内支撑结构分析时，应同时考虑下列作用： 1、有挡土都建传至内支撑结构的水平荷载； 2、支撑结构自重；当支撑作为施工平台时，尚应考虑施工荷载； 3、当温度改变引起的支撑结构内力不可忽略不计时，应考虑温度应力； 4、当支撑立柱下沉或隆起量较大时，应考虑支撑立柱与挡土构件之间差异沉降产生的作用。 七、混凝土支撑构件及其连接的受压、受弯、受剪承载力计算应符合现行国家标准《混凝土结构设计规范》GB50010水位规定；钢支撑结构构件及其连接受压、受弯、受剪承载力 及各类稳定性计算应符合现行国家标准《钢结构设计规范》GB50017的规定。支撑的承载力 计算应考虑施工偏心误差的影响，偏心距取值不宜小于支撑计算长度的1/1000 ,且对混凝 土办职称不宜小于20mm对钢支撑不宜小于40mm 八、支撑构件的受压计算长度应按下列规定确定： 1、水平支撑在坚向平面内的受压计算长度，不设置立柱时，应取支撑的实际长度；设 置立柱时，应取相邻立柱的中心距； 2、水平支撑在水平平面内的受压计算长度，对无水平支撑杆件交汇的支撑，应取与支 撑相交的相邻水平支撑杆件的中心距；当水平支撑杆件的交汇点不子啊同一水平面内时，水平平面内的受压计算长度宜取与支撑相交的相邻水平支撑杆件中心距的倍； 3、对坚向斜撑，应按条第1、2款的规定确定受压计算长度。 九、预加轴向压力的支撑，预加力值宜取支撑轴向压力标准值的（~）倍，且应与本规 程中的支撑预加轴向压力一致。 十、立柱的受压承载力金额按下列规定计算: 内支撑结构设计 1、在坚向荷载作用下，内支撑结构按框架计算时，立柱应按偏心受压构件计算；内支
钢框架-中心支撑结构体系设计浅析 摘要：通过具体工程实例对钢框架-中心支撑结构体系进行分析，并进一步探讨钢框架-中心支撑结构体系的结构布置、结构分析、特殊构件与节点设计，以供设计参考。 关键词：钢框架-中心支撑；弹性时程分析；支撑与梁柱节点 1工程概况 某管理中心办公楼，地下1层，地上17层，建筑高度69.3m，标准层层高3.9m，总建筑面积44440m2。地下一层为车库及设备用房，地上部分主要功能为办公及会议，标准层结构平面布置见图1。 图1标准层结构平面布置图 工程抗震设防烈度6度，设计基本地震加速度0.05g，II类场地。按百年一遇风荷载取值，基本风压0.45kN/m2，地面粗糙度B类。 2结构体系与布置 主体结构采用钢框架-中心支撑体系，方(或矩形)钢管混凝土柱、H型钢梁及H型钢支撑。地下一层钢框架外包混凝土形成钢骨混凝土结构，支撑下部的地下室部分改为钢筋混凝土剪力墙，基础采用独立基础加防水板。 建筑标准层平面长82m，宽28.2m，长宽比约为2.9，长宽比相对较大。中部为公用区域，左右两边各有一个采光天井，天井外侧仅有3.2m宽楼板相连。根据建筑平面，最终确定的标准层结构平面布置见图1。利用中部公用区域布置六榀、组合成两个槽型的支撑框架(位置见图1中的ZC-1、ZC-2)。考虑到建筑平面两侧楼板透空，仅在端部有部分楼板相连，使得部分框架不能连成整体，以致结构两侧刚度大大降低，扭转效应显著，在③、轴布置两榀混合支撑框架(位置见图1中的ZC-3)，以提高结构两端的刚度。各榀支撑框架立面见图2。结合建筑门洞口位置，ZC-1、ZC-2分别采用人字形支撑和V字形支撑。ZC-3上部为迭层混合空腹桁架；为满足建筑使用功能，支撑在五层向两侧框架进行转换，且转换后采用越层单斜杆支撑。为实现建筑主入口处门厅大空间要求，⑦、⑧轴框架局部抽柱并采用转换桁架进行托柱转换，⑦、⑧轴框架立面简图见图3。中部公用区域在、轴和、轴之间因设备管线布置及建筑净高要求，除个别楼层外无法设置钢梁(见图1、3)，为更好地协调各部分框架协同受力，增加结构整体性，楼板厚度设计为140mm，并采用双层双向配筋，同时在建筑端部透空楼板外的相连部分板中设斜向抗剪钢筋以增强其受力性能。

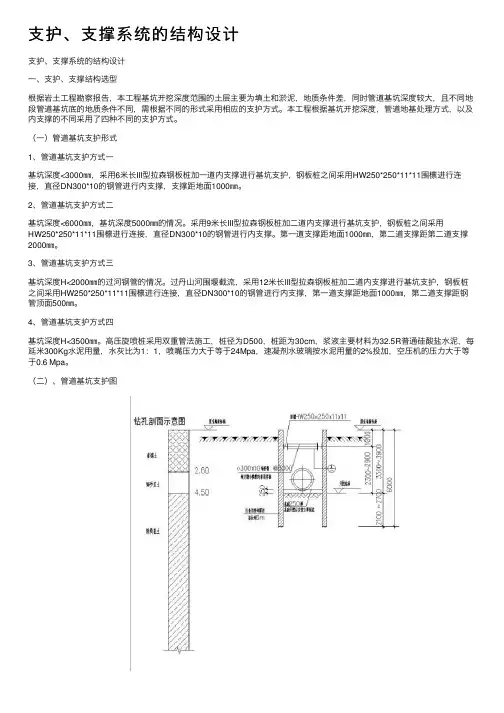

支护、支撑系统的结构设计 一、支护、支撑结构选型 根据岩土工程勘察报告，本工程基坑开挖深度范围的土层主要为填土和淤泥，地质条件差，同时管道基坑深度较大，且不同地段管道基坑底的地质条件不同，需根据不同的形式采用相应的支护方式。本工程根据基坑开挖深度，管道地基处理方式，以及内支撑的不同采用了四种不同的支护方式。 （一）管道基坑支护形式 1、管道基坑支护方式一 基坑深度<3000㎜，采用6米长III型拉森钢板桩加一道内支撑进行基坑支护，钢板桩之间采用HW250*250*11*11围檩进行连接，直径DN300*10的钢管进行内支撑，支撑距地面1000㎜。 2、管道基坑支护方式二 基坑深度<6000㎜，基坑深度5000㎜的情况。采用9米长III型拉森钢板桩加二道内支撑进行基坑支护，钢板桩之间采用HW250*250*11*11围檩进行连接，直径DN300*10的钢管进行内支撑。第一道支撑距地面1000㎜，第二道支撑距第二道支撑2000㎜。 3、管道基坑支护方式三 基坑深度H<2000㎜的过河钢管的情况。过丹山河围堰截流，采用12米长III型拉森钢板桩加二道内支撑进行基坑支护，钢板桩之间采用HW250*250*11*11围檩进行连接，直径DN300*10的钢管进行内支撑，第一道支撑距地面1000㎜，第二道支撑距钢管顶面500㎜。 4、管道基坑支护方式四 基坑深度H<3500㎜。高压旋喷桩采用双重管法施工，桩径为D500，桩距为30cm，浆液主要材料为32.5R普通硅酸盐水泥，每延米300Kg水泥用量，水灰比为1：1，喷嘴压力大于等于24Mpa，速凝剂水玻璃按水泥用量的2%投加，空压机的压力大于等于0.6 Mpa。 （二）、管道基坑支护图
