1. 已知某原子的光谱项，能够用能级示意图表示出其光谱支项与塞曼能级。
原子能级由符号n M L J 表示，其中n表示主量子数，即原子层数。M是J可能存在的个数，一般为2S+1或2L+1；L一般用大写字母S、P、D、F、G等表示，分别表示L的值是0，1，2，3，4…；
例如：某原子的一个光谱项为23P J，即有n=2，L=1，设S=1，（故M=2S+1=3），则J=2，1，0。当J＝2时，M J=0，±1，±2；J=1时，M J=0，±1；J=0时，M J＝0。23P J光谱项及其分裂所示。
2. 掌握满带、禁带、价带、导带以及费米能的概念。
满带：能带中的所有能级（能态）都被电子填满；
禁带：原子不同能级分裂的能带之间存在间隙；
价带：与原子基态价电子能级相应的能带称为价带；
导带：与原子激发态能级相应的能带成为导带。
费米能：绝对零度时固体中电子占据的最高能级称为费米能级，其能量称为费米能E F 3．能够在给定晶体结构（如简单立方晶胞、面心立方晶胞），在其中画出(001), (002), (003) 等晶面，根据干涉指数的定义，回答由干涉指数表示的晶面上是否一定有原子的分布，为什么？
画晶面（注意：晶面指数是截距的倒数。）
干涉指数定义为可带有公约数n的晶面指数[n(hkl)],即为广义的晶面指数。
干涉指数表示的晶面并不一定是晶体中的真实原子面，也就是说干涉指数表示的晶面并不一定有原子分布。因为若将干涉指数按比例约分后，最后干涉指数还是还原为晶面指数，所以只用晶面空间方位来标识晶面。
4. 掌握由倒易矢量性质，倒易点阵与正点阵关系推导出立方晶系
晶面间距公式的推导过程。
根据(r*HKL)=1/d2HKL，按照矢量点积的公式，可确定
1/d2HKL=（Ha*+Kb*+Lc*）(Ha*+Kb*+Lc*)
=H2(a*)2+K2(b*)2+L2(c*)2+2HK(a*b*)+2HL(a*c*)+2KL(b*c*) 又有，(a*)2=(b*)2=(c*)2=1/a2,*=*=*=0
1/d2HKL=
d HKL=
5. 掌握晶带定理及晶带轴计算方法。
晶体中，与某一晶向[υω]平行的所有（HKL）晶面属于同一晶带，成为υω晶带；其中、υ、ω为晶带轴指数。
晶带定理：Hu+K
根据晶带定理，已知某一晶带中任意两个晶面（H1K1L1）、（H2K2L2）
得出：：：( K1L2–K2L1): (L2H2-L2H1): (H1K2-H2K1)
6、掌握辐射的吸收和吸收光谱、辐射的发射和发射光谱概念，以及特征谱的范围。
辐射的吸收：辐射通过物质时，某些频率的辐射被组成物质的粒子选择性的吸收从而使辐射强度变弱的现象。
吸收光谱：辐射被吸收程度对或的分布。
辐射的发射：物质吸收能量后，产生电磁辐射的现象。辐射的发射，前提是使物质吸收能量。发射光谱：发射辐射的强度对或的分布。
特征谱包括：吸收光谱、发射光谱、拉曼散射光谱和光电子能谱等。
7、退激发的概念及两种相互竞争的方式（发射特征X射线和发射俄歇电子）基本过程，掌握俄歇电子的标识。
退激发：X射线激发固体中原子内层电子使原子电离，原子在发射光电子的同时内层出现空位，此时原子处于激发态，将发生较外层电子向空位跃迁以降低原子能量的过程，此过程称为退激发过程。
发射X射线过程：原子的退激发以发射X射线的方式进行。原子内层出现空位，较外层电子
向内层辐射跃迁，发射的辐射就是X射线，其光子频率决定于电子跃迁前和跃迁后的能级差。发射俄歇电子过程：原子的退激发不是以发射X射线的方式进行，而是以发射俄歇电子的方式进行。

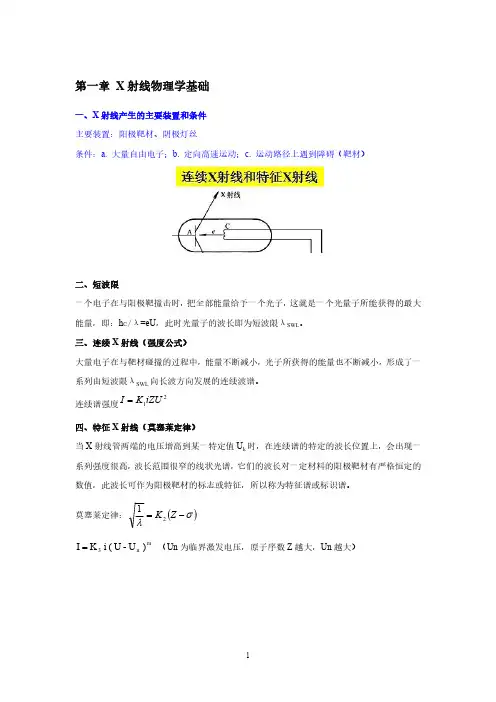

8、了解X 射线的产生过程，连续X 射线谱及特征X 射线谱的影响因素。
X射线产生过程：由阴极发射并在管电压（V）作用下向靶材高速运动的电子流为激发源，向靶材发射辐射。根据射线谱特征分为连续X射线和特征X射线。
连续X射线：高速运动的电子与靶材相撞得到很大的负加速速度，缠身剧烈变化的电磁场。极大数量的电子与靶材随机相撞，碰撞过程、条件和能量千变万化，产生波长不同而且连续的辐射，即连续X射线。
改变管电压V，管电流i均可影响连续谱。V增加，λ0减小且I(λ)曲线上移；i增加，I(λ)上移，但λ0不变；靶材原子序数（Z）增加，也使I(λ)上移，且λ0不变。
特征X射线：管电压达到激发电压，使碰撞靶材的电子具有足够的能量，可是靶材原子内层产生空位，此时较外层电子将向内层跃迁产生辐射，即发射特征X射线。
特征谱线波长只有靶材序数有关，与V（V>激发电压）无关。
(其中，c、σ是常数)
9. 对比辐射的吸收与X 射线衰减导致的吸收之间的区别。
入射X射线通过物质，沿着透射方向强度明显下降的现象称为X射线的衰减。该现象是由X 射线和物质发生相互作用，其能量转换或损失的结果。
辐射的吸收是辐射使物质粒子发生从低能级到高能级的能级跃迁，被选择性吸收的辐射光子能量应为跃迁后与跃迁前两个能级间的能量差。
10、掌握电子束与材料相互作用后产生的各种特征信号，及对应的材料分析测试方法。
11、掌握离子溅射的概念，了解如何实现材料纵深成分、形貌剖析过程。
溅射：能量为E0的入射离子轰击固体时，直接或间接地迫使固体表面许多原子运动，当表面原子获得足够的动量和能量背离表面运动时，就会引起表面粒子的发射。
离子溅射可用于去除样品表面微观尺度的材料，通过严格控制溅射过程可以一层层的剥蚀样品。不同形态的溅射粒子间的比率与入射离子的性质和溅射条件有关，也与固体样品本身的性质和表面状态有关。用离子溅射配合其他表面分析的方法可以实现材料的纵深成分和形貌的剖析。
12、电子束照射固体材料时，能够产生的相互作用。
（1）入射电子的散射；
（2）入射电子对固体的激发；
（3）受激发粒子在固体中的传播。
13、了解材料现代分析方法的分析检测基本步骤及对应的装置。
分析检测过程：①信号发生②信号检测③信号处理④信号读出；
对应的分析仪器有信号发生器、检测器、处理器和读出装置等几个部分组成。
14、掌握材料分析的目的，如何利用那些信号来实现这些目的。
目的：研究材料的成分、结构、微观形貌与缺陷等，研究材料科学理论基础。
利用电磁辐射及运动的粒子束与物质相互作用，材料特殊的物理性质或电化学性质这些都可以达到材料分析的目的。
15、什么是电子显微分析？简述TEM、SEM 和AES 分析方法各自的特点及用途。
电子显微分析就是基于电子束与材料的相互作用而建立的材料现代分析方法。
16、对比名词、术语：
元素定性分析和物相定性分析；元素定量分析和物相定量分析；晶体结构分析与物相定性分析；微区结构分析与微区形貌观察。
元素定性分析：确定样品中含有何种元素或有哪些元素组成；
元素定量分析：确定样品中各元素的含量；
物相定性分析：确定材料是由哪些相组成；
物相定量分析：确定各个组成相的含量，比如体积分数或质量分数；
晶体结构分析：确定晶态物质内部在原子尺度下的微观结构
微区结构分析：微小区域内的微观结构
微区形貌观察：微小区域内的形貌表征
17、对于给定的分析任务，能够给出合理的一种或者几种分析方法。
18、 X 射线衍射如何产生及其本质，衍射波的两个基本特征，
能够写出晶面指数表示的布拉格方程表达式，干涉指数表述的布
拉格方程。
X射线照射晶体，电子受迫振动产生相干散射；同一原子内各电子散射波相互干涉形成原子散射波。由于晶体内各原子呈周期性有序排列，因此各原子散射波之间也存在固定的位相关系而出现干涉作用，在某些方向发生衍射。
X射线衍射的本质就是晶体内各原子相干散射波叠加的结果。
衍射波的两个基本特征：衍射方向和强度。
布拉格方程：晶面指数：
干涉指数：2
19、衍射产生的必要条件及其表述方式？
(1)、布拉格方程：；
(2)、衍射矢量方程：S - S0=R*HKL，(|R*HKL|=);
(3)、厄瓦尔德图解：以矢量S0起点（O）为圆心，|S0|为半径做球，则三角形的另一个腰即矢量S也在球面上，故可能发生反射的晶面的倒易点也一定落在球上。
(4)、劳埃方程：一维
20、掌握简单、体心、面心晶胞的结构因子的计算方法。
结构因子F HKL=,其中x,y,z分别是原子的坐标。
又有
例：面心立方晶胞的F与|F|2值
面心立方晶胞中有四个原子，坐标分别是（0，0，0），（1/2，1/2，0），（1/2，0，1/2）,（0，1/2，1/2）。
F=f(
因此，当H、K、L全为奇数或者偶数使，F=4f;当H、K、L为奇偶混合时，F=0
21、了解系统消光概念及衍射的充分必要条件。
因|F|2=0使得衍射线消失的现象称为系统消光。
由此可知：衍射产生的充要条件是衍射必要条件+|F|2
22、了解各类材料多晶体样品X 射线衍射样品（粉末、脆性固体、韧性固体）的制备方法。
粉末：粉末样品经过粉碎、研磨、过筛（250~325目）等过程，最后粘接成细圆柱状（直径0.2~0.8㎜左右），长度10~15㎜.
韧性材料应在真空或者保护气氛下进行退火，以清除加工应力。
23、了解德拜相机底片的三种安装方法及各自的用途。
正装法：物相分析
反装法：测定点阵常数
偏装法：校正底片收缩及半径不准确等因素产生的误差，适用于点阵常数的精确测定。
24、掌握立方晶系衍射花样标定基本过程及判断原则。
由立方晶系晶面间距公式与布拉格方程，可得
对于同一底片同一物相个衍射线条的的比（从小到大）就是各个线条相应晶面干涉指数平方和（m）的比。
立方系不同结构类型因消光规律不同，产生衍射各晶面的m顺序比也不同。所以根据衍射线条的测量值计算出各线条的的顺序比。然后比较可确定该物相晶体结构类型及相应晶面的干涉指数。
25、辨析物相定性分析与物相定量分析概念。
物相定性分析：确定材料是由哪些相组成；
物相定量分析：确定各个组成相的含量，比如体积分数或质量分数；
26、握物性定性分析基本原理。
基本原理：组成物质的各种相都具有各自特定的晶体结构，因而具有各自的X射线衍射花样特征（衍射线位置和衍射强度）。对于多相物质，其衍射花样是由其各组成相的衍射花样简单叠加而成。制备各种标准单相物质的衍射花样并使之规范化，将待分析样品的衍射花样与之进行对比，从而确定物质的组成相。
27、掌握物性定性分析基本步骤，能够根据给出的衍射数据，对衍射样品进行物相定性分析。
(1)根据强度大小，确定衍射线条的八强峰；(2)由八强峰逐条进行比较，当八强线基本符合使，确定物相组成。
28、掌握参比强度法进行物性定量分析的方法，根据给出的衍射数据及基本参数，能够对衍射样品进行物相定量分析。
任意内标法：若已知样品中待测相(a)对某一物相(s)的K a s值。
原样品中加入q【则（）】,根据公式
在原样品中加入的复合样品中，假设再加入s相。可得
其中，由于参比强度值是物相与刚玉的最强线比值。因而在应用参比强度值时，(a)、(q)相之间的强度均选自最强线。
29、透射电镜成像的两张基本操作（如何获得衍射谱和显微像），能够绘出示意图，表述出如何实现的。
将衍射花样或图像投影到荧光屏上。
30、透射电镜二级复型试样的制备过程。
(1)在样品便面滴一滴丙酮，将A.C.纸覆盖在其上，适当按压形成不夹气泡的一级复型;
(2)待复型干燥后，小心剥离，将复制面向上平整地固定在玻璃片上;
(3)将固定好的复型玻璃片连同一白瓷片置于真空镀膜室，先以倾斜方向“投影”重金属，再以垂直方向喷碳;
(4)将复合复型上要分析的区域，剪为略小于样品铜网（㎜）的小方块上后，使碳膜面朝里，贴在事先熔在干净玻璃片上的低熔点石蜡层上，待石蜡冷却，复型固定;
(5)将玻璃片放在丙酮溶液中，溶解干净后，碳膜将漂浮在丙酮上，用铜网舀起在干净丙酮中清洗，再转移至蒸馏水的器皿中。待碳膜平整漂浮在水面上，将其捞起，观察。
31、直接试样透射电镜样品的制备过程。
(1)初减薄——制备厚度约100~200的薄片;
(2)从薄片上切下㎜的圆片;
(3)预减薄——从圆片的一侧或两侧将圆片中心区域减薄至数 ；
(4)终减薄;
32、透射电镜中相衬度的种类，掌握非晶体样品和晶体样品中相衬度的主要来源。
非晶体样品透射电子显微图像衬度是由于样品不同微区间存在原子序数或厚度的差异而形成，电子的非相干性衍射；
晶体样品成像过程中，晶体对电子的衍射起决定性作用。样品各处由于晶体取向和结构振幅的差异，产生衍射束强度的差异形成衍射衬度。
33、了解SEM 主要构成部分，SEM 主要参数？以及利用SEM 能够进行的材料分析内容及各自利用的信号源？
SEM由电子光学系统、偏转系统、信号检测放大系统、图像显示记录系统、电源系统和真空系统等部分构成。
参数主要有：放大倍数；分辨率；景深。
SEM的信号源有二次电子和背散射电子。其中二次电子可用测试样品表面形貌、成分、也可测原子序数，只是敏感度不高。
背散射电子可用来测原子序数、形貌衬度，其中对形貌的敏感性比不上二次电子。
34紫外可见光区域内的电子跃迁有几种类型？写出跃迁方式
答：1）σ→σ*跃迁。2）n→σ*跃迁。3）π→π*跃迁（200-700nm。4）n→π*跃迁，一般在近紫外区; 有时在可见区; 弱吸收带。5）d → d跃迁。6）电荷转移跃迁。
35价电子包括几种电子？分别是什么？写出能级高低次序
答：成键电子（π和δ电子），非成键电子（n电子），反键电子（π*和δ*电子）δ<π 36什么是光谱分析中的红移和蓝移？分析溶剂极性效应造成紫外光谱中红移和蓝移产生的原因。 答：蓝移：随着溶剂极性的增加，由n-π*产生的光谱峰位置一般移向短波区。 红移：随着溶剂极性的增加。由π-π*产生的光谱峰位置一般移向长波区。 蓝移原因：未成键电子对的溶剂化效应降低n轨道能量。 红移原因：溶剂溶剂和分子间极性作用降低了未激发态和激发态之间的能级差 37红外光谱测定的波数范围、特征频率区与指纹区的划分范围 答：特征频率区：波数4000—1300cm-1 指纹区：波数 1300—400cm-1 38简述红外光谱压片法制样技术的过程 答：压片法是分析固体样品时应用最广的方法，通常是用300mg的KBr与1—3mg样品共同研磨，而在模具中用油压机压成片状。 材料分析方法课后练习题参考答案 2015-1-4 BY：二专业の学渣 材料科学与工程学院 3.讨论下列各组概念的关系 答案之一 (1）同一物质的吸收谱和发射谱； 答：λk吸收〈λkβ发射〈λkα发射 (2）X射线管靶材的发射谱与其配用的滤波片的吸收谱。 答：λkβ发射（靶）〈λk吸收(滤波片)〈λkα发射（靶）。任何材料对X射线的吸收都有一个Kα线和Kβ线。如Ni 的吸收限为0.14869 nm。也就是说它对0.14869nm波长及稍短波长的X射线有强烈的吸收。而对比0.14869稍长的X射线吸收很小。Cu靶X射线:Kα=0.15418nm Kβ=0.13922nm。 (3）X射线管靶材的发射谱与被照射试样的吸收谱。 答：Z靶≤Z样品+1 或Z靶>>Z样品 X射线管靶材的发射谱稍大于被照射试样的吸收谱，或X射线管靶材的发射谱大大小于被照射试样的吸收谱。在进行衍射分析时，总希望试样对X射线应尽可能少被吸收，获得高的衍射强度和低的背底。 答案之二 1）同一物质的吸收谱和发射谱； 答：当构成物质的分子或原子受到激发而发光，产生的光谱称为发射光谱，发射光谱的谱线与组成物质的元素及其外围电子的结构有关。吸收光谱是指光通过物质被吸收后的光谱，吸收光谱则决定于物质的化学结构，与分子中的双键有关。 2）X射线管靶材的发射谱与其配用的滤波片的吸收谱。 答：可以选择λK刚好位于辐射源的Kα和Kβ之间的金属薄片作为滤光片，放在X射线源和试样之间。这时滤光片对Kβ射线强烈吸收，而对Kα吸收却少。 6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？ 答：eVk=hc/λ Vk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv) λ0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm) 其中h为普郎克常数，其值等于6.626×10-34 e为电子电荷，等于1.602×10-19c 故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。 7、名词解释：相干散射、非相干散射、荧光辐射、吸收限、俄歇效应 答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。 ⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。 《材料科学研究方法》考试试卷（第一套） 一、 1、基态 2、俄歇电子 3、物相分析 4、 色散 5、振动耦合 6、热重分析 一．填空题（每空1分，选做20空，共20分，多答不加分） 1. 对于X 射线管而言，在各种管电压下的连续X 射线谱都存在着一个最短的波长长值 ， 称为 ，当管电压增大时，此值 。 2. 由点阵常数测量精确度与θ角的关系可知，在相同条件下，θ角越大，测量的精确 度 。 3. 对称取代的S=S 、C ≡N 、C=S 等基团在红外光谱中只能产生很弱的吸收带（甚至无吸 收带），而在 光谱中往往产生很强的吸收带。 4. 根据底片圆孔位置和开口位置的不同，德拜照相法的底片安装方法可以分 为： 、 、 。 5. 两组相邻的不同基团上的H 核相互影响，使它们的共振峰产生了裂分，这种现象 叫 。 6. 德拜法测定点阵常数，系统误差主要来源于相机的半径误差、底片的伸缩误差、样品的 偏心误差和 。 7. 激发电压是指产生特征X 射线的最 电压。 8. 凡是与反射球面相交的倒易结点都满足衍射条件而产生衍射，这句话是对是 错？ 。 9. 对于电子探针，检测特征X 射线的波长和强度是由X 射线谱仪来完成的。常用的X 射 线谱仪有两种：一种 ，另一种是 。 10. 对于红外吸收光谱，可将中红外区光谱大致分为两个区： 和 。 区域的谱带有比较明确的基团和频率对应关系。 11. 衍射仪的测量方法分哪两种： 和 。 12. DTA 曲线描述了样品与参比物之间的 随温度或时间的变化关系。 13. 在几大透镜中，透射电子显微镜分辨本领的高低主要取决于 。 14. 紫外吸收光谱是由分子中 跃迁引起的。红外吸收光谱是由分子中 跃迁引起的。 15. 有机化合物的价电子主要有三种，即 、 和 。 16. 核磁共振氢谱规定，标准样品四甲基硅δ TMS ＝ 。 17. 红外吸收光谱又称振-转光谱，可以分析晶体的结构，对非晶体却无能为力。此种说法 正确与否？ 18. 透射电子显微镜以 为成像信号，扫描电子显微镜主要以 为成像信号。 0λ 一、单项选择题（每题 2 分，共10 分） 3．表面形貌分析的手段包括【 d 】 （a）X 射线衍射（XRD）和扫描电镜（SEM）(b) SEM 和透射电镜（TEM） (c) 波谱仪（WDS）和X 射线光电子谱仪（XPS）(d) 扫描隧道显微镜（STM）和 SEM 4．透射电镜的两种主要功能：【b 】 （a）表面形貌和晶体结构（b）内部组织和晶体结构 （c）表面形貌和成分价键（d）内部组织和成分价键 二、判断题（正确的打√，错误的打×，每题2 分，共10 分） 1．透射电镜图像的衬度与样品成分无关。（×）2．扫描电镜的二次电子像的分辨率比背散射电子像更高。（√）3．透镜的数值孔径与折射率有关。（√）4．放大倍数是判断显微镜性能的根本指标。（×）5．在样品台转动的工作模式下，X射线衍射仪探头转动的角速度是样品转动角 速度的二倍。（√） 三、简答题（每题5 分，共25 分） 1. 扫描电镜的分辨率和哪些因素有关？为什么? 和所用的信号种类和束斑尺寸有关，因为不同信号的扩展效应不同，例如二次电子产生的区域比背散射电子小。束斑尺寸越小，产生信号的区域也小，分辨率就高。 1．透射电镜中如何获得明场像、暗场像和中心暗场像？ 答：如果让透射束进入物镜光阑，而将衍射束挡掉，在成像模式下，就得到明场象。如果把物镜光阑孔套住一个衍射斑，而把透射束挡掉，就得到暗场像，将入射束倾斜，让某一衍射束与透射电镜的中心轴平行，且通过物镜光阑就得到中心暗场像。 2．简述能谱仪和波谱仪的工作原理。 答：能量色散谱仪主要由Si(Li)半导体探测器、在电子束照射下，样品发射所含元素的荧光标识X 射线，这些X 射线被Si(Li)半导体探测器吸收，进入探测器中被吸收的每一个X 射线光子都使硅电离成许多电子—空穴对，构成一个电流脉冲，经放大器转换成电压脉冲，脉冲高度与被吸收的光子能量成正比。最后得到以能量为横坐标、强度为纵坐标的X 射线能量色散谱。 在波谱仪中，在电子束照射下，样品发出所含元素的特征x 射线。若在样品上方水平放置一块具有适当晶面间距 d 的晶体，入射X 射线的波长、入射角和晶面间距三者符合布拉格方程时，这个特征波长的X 射线就会发生强烈衍射。波谱仪利用晶体衍射把不同波长的X 射线分开，即不同波长的X 射线将在各自满足布拉格方程的2θ方向上被检测器接收，最后得到以波长为横坐标、强度为纵坐标的X射线能量色散谱。 3．电子束与试样物质作用产生那些信号？说明其用途。 （1）二次电子。当入射电子和样品中原子的价电子发生非弹性散射作用时会损失其部分能量(约30～50 电子伏特)，这部分能量激发核外电子脱离原子，能量大于材料逸出功的价电子可从样品表面逸出，变成真空中的自由电子，即二次电子。二次电子对试样表面状态非常敏感，能有效地显示试样表面的微观形貌。 （2）背散射电子。背散射电子是指被固体样品原子反射回来的一部分入射电子。既包括与样品中原子核作用而形成的弹性背散射电子，又包括与样品中核外电子作用而形成的非弹性散射电子。利用背反射电子作为成像信号不仅能分析形貌特征，也可以用来显示原子序数衬度，进行定性成分分析。 （3）X 射线。当入射电子和原子中内层电子发生非弹性散射作用时也会损失其部分能量(约 绪论 3分析测试技术的发展的三个阶段？ 阶段一：分析化学学科的建立；主要以化学分析为主的阶段。 阶段二：分析仪器开始快速发展的阶段 阶段三：分析测试技术在快速、高灵敏、实时、连续、智能、信息化等方面迅速发展的阶段4现代材料分析的内容及四大类材料分析方法？ 表面和内部组织形貌。包括材料的外观形貌（如纳米线、断口、裂纹等）、晶粒大小与形态、各种相的尺寸与形态、含量与分布、界面（表面、相界、晶界）、位向关系（新相与母相、孪生相）、晶体缺陷（点缺陷、位错、层错）、夹杂物、内应力。 晶体的相结构。各种相的结构，即晶体结构类型和晶体常数，和相组成。 化学成分和价键（电子）结构。包括宏观和微区化学成份（不同相的成份、基体与析出相的成份）、同种元素的不同价键类型和化学环境。 有机物的分子结构和官能团。 形貌分析、物相分析、成分与价键分析与分子结构分析四大类方法 四大分析：1图像分析：光学显微分析（透射光反射光），电子（扫描，透射），隧道扫描，原子力2物象：x射线衍射，电子衍射，中子衍射3化学4分子结构：红外，拉曼，荧光，核磁 获取物质的组成含量结构形态形貌及变化过程的技术 材料结构与性能的表征包括材料性能，微观性能，成分的测试与表征 6.现代材料测试技术的共同之处在哪里？ 除了个别的测试手段（扫描探针显微镜）外，各种测试技术都是利用入射的电磁波或物质波（如X射线、高能电子束、可见光、红外线）与材料试样相互作用后产生的各种各样的物理信号（射线、高能电子束、可见光、红外线），探测这些出射的信号并进行分析处理，就课获得材料的显微结构、外观形貌、相组成、成分等信息。 9.试总结衍射花样的背底来源，并提出一些防止和减少背底的措施 衍射花样要素：衍射线的峰位、线形、强度 答:(I)花材的选用影晌背底; (2)滤波片的作用影响到背底;(3)样品的制备对背底的影响 措施：（1）选靶靶材产生的特征x射线（常用Kα射线）尽可能小的激发样品的荧光辐射，以降低衍射花样背底，使图像清晰。（2）滤波，k系特征辐射包括Ka和kβ射线，因两者波长不同，将使样品的产生两套方位不同得衍射花样;选择浪滋片材料，使λkβ靶<λk滤<λkα，Ka射线因因激发滤波片的荧光辐射而被吸收。(3)样品，样品晶粒为50μm左右，长时间研究，制样时尽量轻压，可减少背底。 11.X射线的性质; x射线是一种电磁波，波长范围:0.01~1000à X射线的波长与晶体中的原子问距同数量级，所以晶体可以用作衍射光栅。用来研究晶体结构，常用波长为0.5~2.5à 不同波长的x射线具有不同的用途。硬x射线:波长较短的硬x封线能量较高，穿透性较强，适用于金属部件的无损探伤及金属物相分析。软x射线:波长较长的软x射线的能量较低，穿透性弱，可用干分析非金属的分析。用于金属探伤的x射线波长为0.05~0.1à当x射线与物质(原子、电子作用时，显示其粒子性，具有能量E＝h 。产生光电效应和康普顿效应等 当x射线与x射线相互作用时，主要表现出波动性。 x射线的探测:荧光屏（ZnS），照相底片，探测器 Ｘ射线：波长很短的电磁波 特征Ｘ射线：是具有特定波长的X射线，也称单色X射线。 连续Ｘ射线：是具有连续变化波长的X射线，也称多色X射线。 荧光Ｘ射线：当入射的X射线光量子的能量足够大时，可以将原子内层电子击出，被打掉了内层的受激原子将发生外层电子向内层跃迁的过程，同时辐射出波长严格一定的特征X射线 二次特征辐射：利用X射线激发作用而产生的新的特征谱线 Ka辐射：电子由L层向K层跃迁辐射出的K系特征谱线 相干辐射：X射线通过物质时在入射电场的作用下，物质原子中的电子将被迫围绕其平衡位置振动，同时向四周辐射出与入射X射线波长相同的散射X射线，称之为经典散射。由于散射波与入射波的频率或波长相同，位相差恒定，在同一方向上各散射波符合相干条件，称为相干散射 非相干辐射：散射位相与入射波位相之间不存在固定关系，故这种散射是不相干的 俄歇电子：原子中一个K层电子被激发出以后，L层的一个电子跃迁入K层填补空白，剩下的能量不是以辐射 原子散射因子：为评价原子散射本领引入系数f (f≤E)，称系数f为原子散射因子。他是考虑了各个电子散射波的位相差之后原子中所有电子散射波合成的结果 结构因子：定量表征原子排布以及原子种类对衍射强度影响规律的参数，即晶体结构对衍射强度的影响多重性因素：同一晶面族{ hkl}中的等同晶面数 系统消光：原子在晶体中位置不同或种类不同引起某些方向上衍射线消失的现象 吸收限 1 x射线的定义性质连续X射线和特征X射线的产生 X射线是一种波长很短的电磁波 X射线能使气体电离，使照相底片感光，能穿过不透明的物体，还能使荧光物质发出荧光。呈直线传播，在电场和磁场中不发生偏转；当穿过物体时仅部分被散射。对动物有机体能产生巨大的生理上的影响，能杀伤生物细胞。 连续X射线根据经典物理学的理论，一个带负电荷的电子作加速运动时，电子周围的电磁场将发生急剧变化，此时必然要产生一个电磁波，或至少一个电磁脉冲。由于极大数量的电子射到阳极上的时间和条件不可能相同，因而得到的电磁波将具有连续的各种波长，形成连续X射线谱。 特征X射线处于激发状态的原子有自发回到稳定状态的倾向，此时外层电子将填充内层空位，相应伴随着原子能量的降低。原子从高能态变成低能态时，多出的能量以X射线形式辐射出来。因物质一定，原子结构一定，两特定能级间的能量差一定，故辐射出的特征X射波长一定。 2 x 射线方向理论布拉格方程和艾瓦尔德图解 3 试述解决X射线衍射方向问题常用方法有哪些并进行比较 4 简述材料研究X射线试验方法在材料研究中的主要应用 精确测定晶体的点阵常数物相分析宏观应力测定测定单晶体位相测定多晶的织够问题 5 试推导布拉格方程，解释方程中各符号的意义并说明布拉格方程的应用 假设： 1）晶体视为许多相互平行且d相等的原子面 2）X射线可照射各原子面 3）入射线、反射线均视为平行光 一束波长为λ的平行X射线以θ照射晶体中晶面指数为(hkl)的各原子面，各原子面产生反射。 当Ⅹ射线照射到晶体上时，考虑一层原子面上散射Ⅹ射线的干涉。 当Ⅹ射线以θ角入射到原子面并以θ角散射时，相距为a的两原子散射x射的光程差为： 即是说，当入射角与散射角相等时，一层原子面上所有散射波干涉将会加强。与可见光的反射定律相类似，Ⅹ射线从一层原子面呈镜面反射的方向，就是散射线干涉加强的方向，因此，常将这种散射称 材料分析测试方法 一、课程重要性 二、课程主要内容 三、本课程教学目的基本要求 四、本课程与其他课程的关系 材料分析测试方法 二、课程的主要内容 材料分析的基本原理（或称技术基础）是指测量信号与材料成分、结构等的特征关系。 采用各种不同的测量信号（相应地具有与材料的不同特征关系）形成了各种不同的材料分析方法。 1、X-射线衍射分析：物相成分、结晶度、晶粒度信息 2、电子显微镜：材料微观形貌观察 3、热分析：分析材料随温度而发生的状态变化 4、振动光谱：分子基团、结构的判定 5、X-射线光电子能谱：一种表面分析技术，表面元素分析 6、色谱分析：分析混合物中所含成分的物理方法 三、课程教学目的和基本要求 本课程是为材料专业本科生开设的重要的专业课。 其目的在于使学生系统地了解现代主要分析测试方法的基本原理、仪器设备、样品制备及应用，掌握常见测试技术所获信息的解释和分析方法，最终使学生能够独立地进行材料的分析和研究工作。 四、本课程与其他课程的关系 本门课程是以高等数学、大学物理、无机及分析化学、有机化学、物理化学、晶体学等课程为基础的，因此，学好这些前期课程是学好材料现代分析测试方法的前提。 同时，材料现代分析测试方法又为后续专业课程如材料合成与制备方法、陶瓷、功能材料、高分子材料等打下基础。 X 射线衍射分析 X射线物理基础 晶体学基础：几何晶体学、倒点阵 X射线衍射原理：X射线衍射线的方向和强度 晶体的研究方法:单晶、多晶的研究、衍射仪法 X射线衍射分析的应用 物相分析 晶胞参数的确定 晶粒尺寸的计算等 X 射线衍射分析 需解决的问题 科研、生产、商业以及日常生活中，人们经常遇到这种问题：某种未知物的成分是什么？含有哪些杂质或有害物质？用什么方法来鉴定？ X射线衍射分析（简称XRD）的原理？仪器组成？样品要求？ XRD除物相分析外，还能检测分析物质的哪些性能？ 如何从XRD所给出的数据中提取更多的信息？（包括成分、结构、形成条件、结晶度、晶粒度等） 《现代材料分析方法》期末试卷1 一、单项选择题（每题 2 分，共10 分） 1．成分和价键分析手段包括【b 】 （a）WDS、能谱仪（EDS）和XRD （b）WDS、EDS 和XPS （c）TEM、WDS 和XPS （d）XRD、FTIR 和Raman 2．分子结构分析手段包括【 a 】 （a）拉曼光谱（Raman）、核磁共振（NMR）和傅立叶变换红外光谱（FTIR）（b）NMR、FTIR 和WDS （c）SEM、TEM 和STEM（扫描透射电镜）（d）XRD、FTIR 和Raman 3．表面形貌分析的手段包括【 d 】 （a）X 射线衍射（XRD）和扫描电镜（SEM）(b) SEM 和透射电镜（TEM） (c) 波谱仪（WDS）和X 射线光电子谱仪（XPS）(d) 扫描隧道显微镜（STM）和 SEM 4．透射电镜的两种主要功能：【b 】 （a）表面形貌和晶体结构（b）内部组织和晶体结构 （c）表面形貌和成分价键（d）内部组织和成分价键 5．下列谱图所代表的化合物中含有的基团包括：【 c 】 （a）–C-H、–OH 和–NH2 (b) –C-H、和–NH2, (c) –C-H、和-C=C- (d) –C-H、和CO 二、判断题（正确的打√，错误的打×，每题2 分，共10 分） 1．透射电镜图像的衬度与样品成分无关。（×）2．扫描电镜的二次电子像的分辨率比背散射电子像更高。（√）3．透镜的数值孔径与折射率有关。（√） 4．放大倍数是判断显微镜性能的根本指标。（×）5．在样品台转动的工作模式下，X射线衍射仪探头转动的角速度是样品转动角 速度的二倍。（√） 三、简答题（每题5 分，共25 分） 1. 扫描电镜的分辨率和哪些因素有关？为什么? 和所用的信号种类和束斑尺寸有关，因为不同信号的扩展效应不同，例如二次电子产生的区域比背散射电子小。束斑尺寸越小，产生信号的区域也小，分辨率就高。 2．原子力显微镜的利用的是哪两种力，又是如何探测形貌的？ 范德华力和毛细力。 以上两种力可以作用在探针上，致使悬臂偏转,当针尖在样品上方扫描时，探测器可实时地检测悬臂的状态，并将其对应的表面形貌像显示纪录下来。 3.在核磁共振谱图中出现多重峰的原因是什么？ 多重峰的出现是由于分子中相邻氢核自旋互相偶合造成的。在外磁场中，氢核有两种取向，与外磁场同向的起增强外场的作用，与外磁场反向的起减弱外场的作用。根据自选偶合的组合不同，核磁共振谱图中出现多重峰的数目也有不同，满足“n+1”规律 4．什么是化学位移，在哪些分析手段中利用了化学位移？ 同种原子处于不同化学环境而引起的电子结合能的变化，在谱线上造成的位移称为化学位移。在XPS、俄歇电子能谱、核磁共振等分析手段中均利用化学位移。 5。拉曼光谱的峰位是由什么因素决定的, 试述拉曼散射的过程。 拉曼光谱的峰位是由分子基态和激发态的能级差决定的。在拉曼散射中，若光子把一部分能量给样品分子，使一部分处于基态的分子跃迁到激发态，则散射光能量减少，在垂直方向测量到的散射光中，可以检测到频率为（ν0 - Δν)的谱线，称为斯托克斯线。相反，若光子从样品激发态分子中获得能量，样品分子从激发态回到基态，则在大于入射光频率处可测得频率为（ν0 + Δν)的散射光线，称为反斯托克斯线 四、问答题（10 分） 说明阿贝成像原理及其在透射电镜中的具体应用方式。 答：阿贝成像原理（5 分）：平行入射波受到有周期性特征物体的散射作用在物镜的后焦面上形成衍射谱，各级衍射波通过干涉重新在像平面上形成反映物的特征的像。在透射电镜中的具体应用方式（5 分）。利用阿贝成像原理，样品对电子束起散射作用，在物镜的后焦面上可以获得晶体的衍射谱，在物镜的像面上形成反映样品特征的形貌像。当中间镜的物面取在物镜后焦面时, 则将衍射谱放大，则在荧光屏上得到一幅电子衍射花样；当中间镜物面取在物镜的像面上时，则将图像进一步放大,这就是电子显微镜中的成像操作。 五、计算题（10 分） 用Cu KαX 射线（λ=0.15405nm）的作为入射光时，某种氧化铝的样品的XRD 图谱如下，谱线上标注的是2θ的角度值，根据谱图和PDF 卡片判断该氧化铝的类型，并写出XRD 物相分析的一般步骤。 答：确定氧化铝的类型（5 分） 根据布拉格方程2dsinθ=nλ，d=λ/(2sinθ) 对三强峰进行计算：0.2090nm,0.1604nm,0.2588nm,与卡片10-0173 α-Al2O3 符合，进一步比对其他衍射峰的结果可以确定是α-Al2O3。 XRD 物相分析的一般步骤。（5 分） 测定衍射线的峰位及相对强度I/I1： 再根据2dsinθ=nλ求出对应的面间距 d 值。 (1) 以试样衍射谱中三强线面间距d 值为依据查Hanawalt 索引。 材料分析方法 1．x射线是一种波长很短的电磁波，具有波粒二相性，粒子性往往表现突出，故x射线也可视为一束具有一定能量的光量子流。X射线有可见光无可比拟的穿透能力，可使荧光物质发光，可使气体或其它物质电离等。 2．相干散射：亦称经典散射，物质中的电子在X射线电场的作用下，产生强迫振动。这样每个电子在各方向产生与入射X射线同频率的电磁波。新的散射波之间发生的干涉现象称为相干散射。 3．不相干散射：亦称量子散射，X射线光子与束缚力不大的外层电子，或自由电子碰撞时电子获得一部分动能成为反冲电子，X射线光子离开原来方向，能量减小，波长增加。 4．吸收限：物质原子序数越大，对X射线的吸收能力越强；对一定的吸收体，X射线的波长越短，穿透能力越强，表现为吸收系数的下降，但随着波长的的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。 5．荧光辐射：由入射X射线所激发出来的特征X射线称为荧光辐射（荧光X 射线，二次X射线）。 6．俄歇效应：由于光电效应而处于激发态的原子还有一种释放能量的方式，及俄歇效应。原子中一个K层电子被入射光量子击出后，L层一个电子跃入K层填补空位，此时多余的能量不以辐射X光量子放出，而是以另一个L层电子活的能量跃出吸收体，这样的一个K层空位被两个L层空位代替的过程称为俄歇效应，跃出的L层电子称为俄歇电子。 7．光电子：当入射光量子的能量等于或大于吸收体原子某壳体层电子的结合能时，此光量子就很容易被电子吸收，获得能量的电子从内层溢出，成为自由电子，称为光电子。原子则处于激发态，这种原子被入射辐射电离的现象即光电效应。8．滤波片的作用：滤波片是利用吸收限两侧吸收系数差很大的现象制成的，用以吸收不需要的辐射而得到基本单色的光源。 9．布拉格方程只是获得衍射的必要条件而非充分条件。 10．晶面（hkl）的n级反射面（nh nk nl），用符号（HKL）表示，称为反射面或干涉面。 11．掠射角是入射角（或反射角）与晶面的夹角，可表征衍射的方向。 12．衍射极限条件：在晶体中，干涉面的划取是无极限的，但并非所有的干涉面均能参与衍射，因存在关系dsinθ=λ/2,或d>=λ/2,说明只有间距大于或等于X 射线半波长的那些干涉面才能参与反射。 13．劳埃法：采用连续X射线照射不动的单晶体，因为X射线的波长连续可变，故可从中挑选出其波长满足布拉格关系的X射线使产生衍射。 14．周转晶体法：采用单色X射线照射转动的单晶体，并用一张以旋转轴为轴的圆筒形底片来记录。 15．粉末法：采用单色X射线照射多晶体，试样是由数量众多、取向混乱的微晶体组成。 16．吸收因数：由于试样本身对X射线的吸收，使衍射强度的实测值与计算值不符，为了修正这一影响，则在强度公式中乘以吸收因数。 17．温度因数：原子热振动使晶体点阵原子排列的周期性受到破坏，使得原来严格满足布拉格条件的相干散射产生附加的相差，从而使衍射强度减弱。为修正实验温度给衍射强度带来的影响，需要在积分强度公式中乘以温度因数。 《材料分析测试方法》作者：黄新民。该书主要介绍材料的X 射线衍射分析、透射电子显微分析、扫描电子显微镜分析和电子探针微区分析，同时简要介绍了光谱分析、扫描探针显微镜和X射线光电子能谱。 内容简介该书主要介绍材料的X射线衍射分析、透射电子显微分析、扫描电子显微镜分析和电子探针微区分析，同时简要介绍了光谱分析、扫描探针显微镜和X射线光电子能谱。 X射线衍射分析内容包括X射线物理学基础、X射线衍射原理、多晶材料X射线衍射分析方法和部分X射线衍射的实际应用。透射电子显微分析内容包括电子光学基础和电镜结构、电子衍射和电子显微图像衬度原理。扫描电子显微镜分析和电子探针微区分析内容包括仪器的工作原理和分析方法。光谱分析内容包括光谱学基础、原子光谱和分子光谱的简介。扫描探针显微镜内容包括扫描隧道显微镜和原子力显微镜的工作原理、工作模式及应用，介绍了X射线光电子能谱的原理与应用。 本书可以作为材料科学与工程学科的本科生教材，也可以作为研究生和从事材料科学研究与分析测试的工程技术人员的参考书。 该书主要介绍材料的X射线衍射分析、透射电子显微分析、扫描电子显微镜分析和电子探针微区分析，同时简要介绍了光谱分析、扫描探针显微镜和X射线光电子能谱。X射线衍射分析内容包括X射线物理学基础、X射线衍射原理、多晶材料X射线衍射分析方法和部 分X射线衍射的实际应用。透射电子显微分析内容包括电子光学基础和电镜结构、电子衍射和电子显微图像衬度原理。扫描电子显微镜分析和电子探针微区分析内容包括仪器的工作原理和分析方法。光谱分析内容包括光谱学基础、原子光谱和分子光谱的简介。扫描探针显微镜内容包括扫描隧道显微镜和原子力显微镜的工作原理、工作模式及应用，介绍了X射线光电子能谱的原理与应用。本书可以作为材料科学与工程学科的本科生教材，也可以作为研究生和从事材料科学研究与分析测试的工程技术人员的参考书。 1）短波限: 连续X 射线谱的X 射线波长从一最小值向长波方向伸展，该波长最小值称为短波限。P7。 2）质量吸收系数 指X 射线通过单位面积上单位质量物质后强度的相对衰减量，这样就摆脱了密度的影响，成为反映物质本身对X 射线吸收性质的物质量。P12。 3）吸收限 吸收限是指对一定的吸收体，X 射线的波长越短，穿透能力越强，表现为质量吸收系数的下降，但随着波长的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。每种物质都有它本身确定的一系列吸收限。P12。 4）X 射线标识谱 当加于X 射线管两端的电压增高到与阳极靶材相应的某一特定值k U 时，在连续谱的某些特定的波长位置上，会出现一系列强度很高、波长范围很窄的线状光谱，它们的波长对一定材料的阳极靶有严格恒定的数值，此波长可作为阳极靶材的标志或特征，故称为X 射线标识谱。P9。 5）连续X 射线谱线 强度随波长连续变化的X 射线谱线称连续X 射线谱线。P7。 6）相干散射 当入射线与原子内受核束缚较紧的电子相遇，光量子不足以使原子电离，但电子可在X 射线交变电场作用下发生受迫振动，这样的电子就成为一个电磁波的发射源，向周围辐射与入射X 射线波长相同的辐射，因为各电子所散射的射线波长相同，有可能相互干涉，故称相干散射。P14。 7）闪烁计数器 闪烁计数器利用X 射线激发磷光体发射可见荧光，并通过光电管进行测量。P54。 8）标准投影图 对具有一定点阵结构的单晶体，选择某一个低指数的重要晶面作为投影面，将各晶面向此面所做的极射赤面投影图称为标准投影图。P99。 9）结构因数 在X 射线衍射工作中可测量到的衍射强度HKL I 与结构振幅2 HKL F 的平方成正比，结构振幅的平方2HKL F 称为结构因数。P34。 材料分析测试方法 一、课程重要性二、课程主要内容三、本课程教学目的基本要求 四、本课程与其他课程的关系材料分析测试方法二、课程的 主要内容材料分析的基本原理（或称技术基础）是指测量信号与材料成分、结构等的特征关系。采用各种不同的测量信号（相应地具有与材料的不同特征关系）形成了各种不同的材料分析方法。1、X-射线衍射分析：物相成分、结晶度、晶粒度信息 2、电子显微镜：材料微观形貌观察 3、热分析：分析材料随 温度而发生的状态变化4、振动光谱：分子基团、结构的判定 5、X-射线光电子能谱：一种表面分析技术，表面元素分析 6、 色谱分析：分析混合物中所含成分的物理方法三、课程教学目的和基本要求本课程是为材料专业本科生开设的重要的专业课。其目的在于使学生系统地了解现代主要分析测试方法的基本原理、仪器设备、样品制备及应用，掌握常见测试技术所获信息的解释和分析方法，最终使学生能够独立地进行材料的分析和研究工作。四、本课程与其他课程的关系本门课程是以高等数学、大学物理、无机及分析化学、有机化学、物理化学、晶体学等课程为基础的，因此，学好这些前期课程是学好材料现代分析测试方法的前提。同时，材料现代分析测试方法又为后续专业课程如材料合成与制备方法、陶瓷、功能材料、高分子材料等打下基础。X 射线衍射分析X 射线物理基础晶体学基础：几何晶体学、倒点阵X 射线衍射原理：X 射线衍射线 的方向和强度晶体的研究方法:单晶、多晶的研究、衍射仪法X 射线衍射分析的应用物相分析晶胞参数的确定晶粒尺寸的 计算等X 射线衍射分析需解决的问题科研、生产、商业以及 日常生活中，人们经常遇到这种问题：某种未知物的成分是什 么？含有哪些杂质或有害物质？用什么方法来鉴定？ §1X 射线物理基础一、X 射线的发现二、X 射线的性质三、X 射线的获得四、X 射线谱五、X 射线与物质的相互作用六、X 射线的吸收及其作用七、X 射线的防护一、X 射线的发现1895 年，德国物理学家伦琴（R?ntgen,W.C.）发现X 射线1912 年，德国物理学家劳厄（https://www.doczj.com/doc/4a15755455.html,ue,M）等人发现X 射线在晶体中的衍射现象，确证X 射线是一种电磁波1912 年，英国物理学家布·喇格父子(Bragg,W.H;Bragg,V.L.) 开创X 射线晶体结构分析的历二、X 射线的性质X 射线的本质是一种电磁波，具有波粒二象性。X 射线的波动性表现在它以一定的波长和频率在空间传播，其波长范围在0.01~100 ? 之间，在真空中的传播速度3×108m/s。1、波动性当解释X-ray 的衍射、干涉等现象时，必须将其看成波。在晶体作衍射光栅观察到的X 射线的衍射现象，证明了X 射线的波动性X 射线作为电磁波，具有电场矢量和磁场矢量。它以一定的波长和频率在空间传播。λ ＝Ｃ／v X-ray 作为一种电磁波，其传播过程中携带一定的能量，用强度表示X-ray 所带能量的多少。当解释X-ray 与物质相互作用所产生的物理现象（如光电效应、二次电子等）时，须将X-ray 看成一种微粒子流（光子流）。X-ray 作为一种粒 1《现代材料分析方法》期末试卷 一、单项选择题（每题 2 分，共 10 分） 1．成分和价键分析手段包括【 b 】 （a）WDS、能谱仪（EDS）和 XRD （b）WDS、EDS 和 XPS （c）TEM、WDS 和 XPS （d）XRD、FTIR 和 Raman 2．分子结构分析手段包括【 a 】 （a）拉曼光谱（Raman）、核磁共振（NMR）和傅立叶变换红外光谱（FTIR）（b） NMR、FTIR 和 WDS （c）SEM、TEM 和 STEM（扫描透射电镜）（d） XRD、FTIR 和 Raman 3．表面形貌分析的手段包括【 d 】 （a）X 射线衍射（XRD）和扫描电镜（SEM） (b) SEM 和透射电镜（TEM） (c) 波谱仪（WDS）和 X 射线光电子谱仪（XPS） (d) 扫描隧道显微镜（STM）和 SEM 4．透射电镜的两种主要功能：【 b 】 （a）表面形貌和晶体结构（b）内部组织和晶体结构 （c）表面形貌和成分价键（d）内部组织和成分价键 5．下列谱图所代表的化合物中含有的基团包括：【 c 】 （a）–C-H、–OH 和–NH2 (b) –C-H、和–NH2, (c) –C-H、和-C=C- (d) –C-H、和 CO 二、判断题（正确的打√，错误的打×，每题 2 分，共 10 分） 1．透射电镜图像的衬度与样品成分无关。（×）2．扫描电镜的二次电子像的分辨率比背散射电子像更高。（√）3．透镜的数值孔径与折射率有关。（√）4．放大倍数是判断显微镜性能的根本指标。（×）5．在样品台转动的工作模式下，X射线衍射仪探头转动的角速度是样品转动角 速度的二倍。（√） 三、简答题（每题 5 分，共 25 分） 1. 扫描电镜的分辨率和哪些因素有关？为什么? 和所用的信号种类和束斑尺寸有关，因为不同信号的扩展效应不同，例如二次电子产生的区域比背散射电子小。束斑尺寸越小，产生信号的区域也小，分辨率就高。 2．原子力显微镜的利用的是哪两种力，又是如何探测形貌的？ 范德华力和毛细力。 第一章X 射线物理学基础 2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？ 答：1.5KW/35KV=0.043A。 4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。 答：因X 光管是Cu 靶，故选择Ni 为滤片材料。查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t 6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？ 答：eVk=hc/λ Vk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv) λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm) 其中h为普郎克常数，其值等于6.626×10-34 e为电子电荷，等于1.602×10-19c 故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。 7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应 答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。 ⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。 ⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。或二次荧光。 ⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。 ⑸原子钟一个K层电子被光量子击出后，L层中一个电子跃入K层填补空位，此时多余的能量使L层中另一个电子获得能量越出吸收体，这样一个K层空位被两个L层空位代替的过程称为俄歇效应。 第二章X 射线衍射方向 2、下面是某立方晶第物质的几个晶面，试将它们的面间距从大到小按次序重新排列：（123），（100），（200），（311），（121），（111），（210），（220），（130），（030），（221），（110）。 答：立方晶系中三个边长度相等设为a，则晶面间距为d=a/ 则它们的面间距从大小到按次序是：（100）、（110）、（111）、（200）、（210）、（121）、（220）、（221）、（030）、（130）、 材料现代分析方法试题2 材料学院材料科学与工程专业年级班级材料现代分析方法课程200—200学年第学期（）卷期末考试题（ 120 分钟） 考生姓名学号考试时间 主考教师：阅卷教师： 一、基本概念题（共10题，每题5分） 1．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe为主要成分的样品，试选择合适的X射线管和合适的滤波片？ 2．下面是某立方晶系物质的几个晶面，试将它们的面间距从大到小按次序重 新排列：（12），（100），（200），（11），（121），（111），（10），（220），（130），（030），（21），（110）。 3．衍射线在空间的方位取决于什么？而衍射线的强度又取决于什么？ 4．罗伦兹因子是表示什么对衍射强度的影响？其表达式是综合了哪几方面考虑而得出的？ 5．磁透镜的像差是怎样产生的? 如何来消除和减少像差? 6．别从原理、衍射特点及应用方面比较X射线衍射和透射电镜中的电子衍 射在材料结构分析中的异同点。 7．子束入射固体样品表面会激发哪些信号? 它们有哪些特点和用途? 8．为波谱仪和能谱仪？说明其工作的三种基本方式，并比较波谱仪和能谱 仪的优缺点。 9．如何区分红外谱图中的醇与酚羟基的吸收峰？ 10．紫外光谱常用来鉴别哪几类有机物？ 二、综合分析题（共5题，每题10分） 1．试比较衍射仪法与德拜法的优缺点？ 2．试述X射线衍射单物相定性基本原理及其分析步骤？ 3．扫描电镜的分辨率受哪些因素影响? 用不同的信号成像时，其分辨率有何不同? 所谓扫描电镜的分辨率是指用何种信号成像时的分辨率? 4．举例说明电子探针的三种工作方式(点、线、面)在显微成分分析中的应用。5．分别指出谱图中标记的各吸收峰所对应的基团? 材料现代分析方法试题2（参考答案） 一、基本概念题（共10题，每题5分） 1．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe为主要成分的样品，试选择合适的X射线管和合适的滤波片？ 答：实验中选择X射线管的原则是为避免或减少产生荧光辐射，应当避免使用比样品中主元素的原子序数大2~6（尤其是2）的材料作靶材的X射线管。 选择滤波片的原则是X射线分析中，在X射线管与样品之间一个滤波片，以滤掉Kβ线。滤波片的材料依靶的材料而定，一般采用比靶材的原子序数小1或2的材料。 分析以铁为主的样品，应该选用Co或Fe靶的X射线管，它们的分别相应选择Fe和Mn为滤波片。 2．下面是某立方晶系物质的几个晶面，试将它们的面间距从大到小按次序重 新排列：（12），（100），（200），（11），（121），（111），（10），（220），（130），（030），（21），（110）。 答：它们的面间距从大到小按次序是：（100）、（110）、（111）、（200）、（10）、（121）、（220）、（21）、（030）、（130）、（11）、（12）。3．衍射线在空间的方位取决于什么？而衍射线的强度又取决于什么？ 答：衍射线在空间的方位主要取决于晶体的面网间距，或者晶胞的大小。 1. X射线衍射的几何条件是d、θ、λ必须满足什么公式？写出数学表达式，并说明d、θ、λ的意义。（5分） 答：. X射线衍射的几何条件是d、θ、λ必须满足布拉格公式。（1分）其数学表达式：2dsinθ=λ（1分）其中d是晶体的晶面间距。（1分）θ是布拉格角，即入射线与晶面间的交角。（1分）λ是入射X 射线的波长。（1分） 4. 二次电子是怎样产生的？其主要特点有哪些？二次电子像主要反映试样的什么特征？用什么衬度解释？该衬度的形成主要取决于什么因素？（6分） 答：二次电子是单电子激发过程中被入射电子轰击出的试样原子核外电子。（1分） 二次电子的主要特征如下： （1）二次电子的能量小于50eV，主要反映试样表面10nm层内的状态，成像分辨率高。（1分） （2）二次电子发射系数δ与入射束的能量有关，在入射束能量大于一定值后，随着入射束能量的增加，二次电子的发射系数减小。（1分） （3）二次电子发射系数δ和试样表面倾角θ有关：δ(θ)=δ0/cosθ（1分） （4）二次电子在试样上方的角分布，在电子束垂直试样表面入射时，服从余弦定律。（1分） 二此电子像主要反映试样表面的形貌特征，用形貌衬度来解释，形貌衬度的形成主要取决于试样表面相对于入射电子束的倾角。（1分） 2. 布拉格角和衍射角： 布拉格角：入射线与晶面间的交角，（1.5 分） 衍射角：入射线与衍射线的交角。（1.5 分） 3. 静电透镜和磁透镜： 静电透镜：产生旋转对称等电位面的电极装置即为静电透镜，（1.5 分） 磁透镜：产生旋转对称磁场的线圈装置称为磁透镜。（1.5 分） 4. 原子核对电子的弹性散射和非弹性散射： 弹性散射：电子散射后只改变方向而不损失能量，（1.5 分） 非弹性散射：电子散射后既改变方向也损失能量。（1.5 分） 二、填空（每空1 分，共20 分） 1. X 射线衍射方法有劳厄法、转晶法、粉晶法和衍射仪法。 2.扫描仪的工作方式有连续扫描和步进扫描两种。 3. 在X 射线衍射物相分析中，粉末衍射卡组是由粉末衍射标准联合 委员会编制，称为JCPDS 卡片，又称为PDF 卡片。 4. 电磁透镜的像差有球差、色差、轴上像散和畸变。 5.透射电子显微镜的结构分为光学成像系统、真空系统和电气系统。 1. X射线管中，焦点形状可分为点焦点和线焦点，适合于衍射仪工作的是线焦点。 2. 在X 射线物象分析中，定性分析用的卡片是由粉末衍射标准联合委员会编制，称为JCPDS 卡片，又称为PDF(或ASTM) 卡片。 3. X射线衍射方法有劳厄法、转晶法、粉晶法和衍射仪法。 4. 电磁透镜的像差有球差、色差、轴上像散和畸变。 5. 电子探针是一种显微分析和成分分析相结合的微区分析。 二、选择题（多选、每题4 分） 1. X射线是（ A D ） A. 电磁波； B. 声波； C. 超声波； D. 波长为0.01~1000?。 2. 方程2dSinθ=λ叫（ A D ） A. 布拉格方程； B. 劳厄方程； C. 其中θ称为衍射角； D. θ称为布拉格角。 3. 下面关于电镜分析叙述中正确的是（ B D ） A. 电镜只能观察形貌； B. 电镜可观察形貌、成分分析、结构分析和物相鉴定； C．电镜分析在材料研究中广泛应用，是因为放大倍数高，与分辨率无关； D．电镜在材料研究中广泛应用，是因为放大倍数高，分辨率高。 材料物理专业2013级《材料分析测试方法A 》作业 第一章 电磁辐射与材料结构 一、教材习题 1-1 计算下列电磁辐射的有关参数： （1）波数为3030cm -1的芳烃红外吸收峰的波长（μm ）； （2）5m 波长射频辐射的频率（MHz ）； （3）588.995nm 钠线相应的光子能量（eV ）。 1-3 某原子的一个光谱项为45F J ，试用能级示意图表示其光谱支项与塞曼能级。 1-5 下列原子核中，哪些核没有自旋角动量？ 12C 6、19F 9、31P 15、16O 8、1H 1、14N 7。 1-8 分别在简单立方晶胞和面心立方晶胞中标明（001）、（002）和（003）面，并据此回答： 干涉指数表示的晶面上是否一定有原子分布？为什么？ 1-9 已知某点阵∣a ∣=3?，∣b ∣=2?，γ = 60?，c ∥a ×b ，试用图解法求r *110与r *210。 1-10 下列哪些晶面属于]111[晶带？ )331(),011(),101(),211(),231(),132(),111(。 二、补充习题 1、试求加速电压为1、10、100kV 时，电子的波长各是多少？考虑相对论修正后又各是多 少？ 第二章 电磁辐射与材料的相互作用 一、教材习题 2-2 下列各光子能量（eV ）各在何种电磁波谱域内？各与何种跃迁所需能量相适应？ 1.2×106~1.2×102、6.2~1.7、0.5~0.02、2×10-2~4×10-7。 2-3 下列哪种跃迁不能产生? 31S 0—31P 1、31S 0—31D 2、33P 2—33D 3、43S 1—43P 1。 2-5 分子能级跃迁有哪些类型？紫外、可见光谱与红外光谱相比，各有何特点？ 2-6 以Mg K α（λ=9.89?）辐射为激发源，由谱仪（功函数4eV ）测得某元素（固体样品） X 射线光电子动能为981.5eV ，求此元素的电子结合能。 2-7 用能级示意图比较X 射线光电子、特征X 射线与俄歇电子的概念。 二、补充习题 1、俄歇电子能谱图与光电子能谱图的表示方法有何不同？为什么？ 2、简述X 射线与固体相互作用产生的主要信息及据此建立的主要分析方法。 第三章 粒子（束）与材料的相互作用 一、教材习题 3-1 电子与固体作用产生多种粒子信号（教材图3-3），哪些对应入射电子？哪些是由电子 激发产生的？材料分析方法课后答案(更新至第十章)
