电机过流保护及三相电缺相保护
一、方案论证
随着各行业现代化步伐加快，煤矿企业如今也慢慢步入电气化时代，尤其是近几年煤矿企业加大了对矿井的设备投入，这就为保障井下的各种电器设备安全正常的运行提出了更高的要求。电器设备的正常运行直接关系到煤矿的生产和井下工人的生命安全！为此，我们提出设计相关电器设备的保护电路。

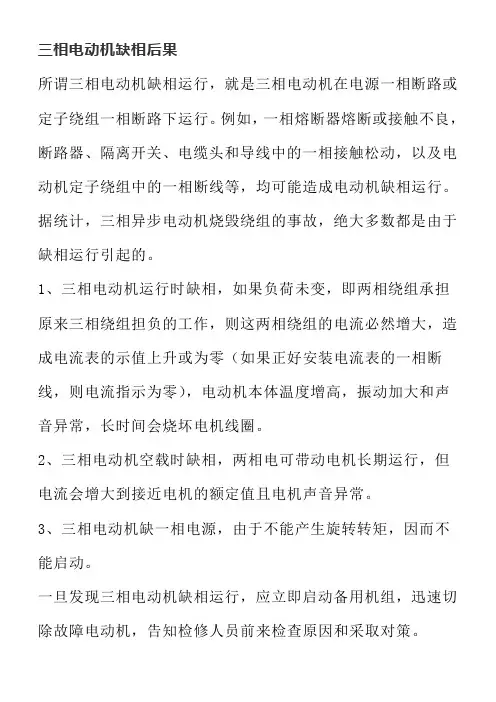

而在井下常发生的电器事故中，设备的过载运行和三相电机的缺相运行是最常见的电器事故，且井下的大部分由外因素引起的火灾都是由上述两个因素造成的。特别是缺相运行的检测，因三相负载在缺相时仍能工作，且不易被发现，例如三相电动机。如果不及时发现故障电路采取相应的措施，会严重影响井下设备的正常运行，更严重着则会引发火灾，设备永久损坏！
所以，我们设计与这两个方面相关的电路保护——“过流保护”、“三相电缺相保护”。这两个保护电路在井下对电器设备的安全运行是必不可少的，具有很强的实用性！
二、方案设计
1.过流保护
过流保护首先要检测井下供电电缆的电流，而检测电流有多种方案——电阻分压、电流互感器、电流继电器。然后经采集的信号进行处理，若信号本身是直流则直接接相应的保护动作电路，若是交流则要多加一级交流有效
值转换电路。而后就是实现电路的电器自锁，保证电路稳定可靠工作。流程图如下：
2.缺相保护
缺相保护首先要实现的是相位缺失的检测，这里同样有多种方案可供选择，主要的常用类型为：电容中性点检测法、电阻中性点检测法（只适用于三相四线制）、二极管整流法、互感器+二极管整流法。它们都是为了实现一
三、具体内容
1.过流保护
1）电流的检测方案比较
电阻分压
原理：将精密电阻串于负载电路，把电阻上的电压作为检测信号，
然后接后级电路。
优点：电阻相比较而言便宜且工作相当稳定可靠。
缺点：温漂对电阻影响较大
●电流互感器
原理：经互感器检测交流信号，然后接放大电路。
优点：检测精度高。
缺点：体积稍大、成本高。
●电流继电器
原理：靠电磁耦合，驱动继电器触点动作。
优点：可靠，安全，容易实现自锁
缺点：体积大
2）方案的选择
首先，电阻分压法只适用于小功率电路保护，若用于大功率电路，则要求电阻的功率非常大，不合实际，所以排除电阻分压法。
其次，虽然电流继电器适用电流范围比电阻分压法大，但要用于矿井下高达数十安、数百安的电流，则需要用到大功率（数百安）
电流继电器，如此则继电器体积太大，所以也被排除。
最后，电流互感器为最佳选择，它能实现电流初级与次级的变比，将大电流转化为小电流，非常适合于大电流的检测。这使得它
的成本相对于它所控制的设备来说成本几乎可以忽略。
3）信号处理
互感器检测到的信号为交流电流信号，需转化为电压控制信号，所以要加一级流压转换电路。然后，将再将其转化为直流信号。
传统方法交直转化为整流桥直接整流，这种方法精度低，动态性差。
这里选用真有效值转换电路，其原理为，电压真有效值转换公式为：
U=
4）基准比较电压
基准比较电压的实现可以利用德州仪器公司（TI ）生产的
TL431。TL431是一个有良好的热稳定性能的三端可调分流基
准源。他的输出电压用两个电阻就可以任意的设置到从Verf
（2.5V）到36V范围内的任何值。TL431可等效为一只稳压
二极管。
1)驱动及自锁
自锁实现了过载发生时能及时断开电路，电路断开后能保证电
路不再闭合，保证电路安全可靠工作，不会出现电路反复动作。
2.缺相保护
1）缺相信号检测方法的比较
电容中性点检测法
原理：在三线制三相电中，从三相线路中，每相通过电容各引出
一根线。并接在一点，形成人为的中性点。当三相负载正
常工作时，中性点对地电压为零。当负载缺相运行时，中
性点发生偏移，中性点对地电压发生变化。利用这个开关
量来检测负载是否在正常工作。
优点：原理简单、检测电路简单、改善了电路的功率因数
缺点：后级需加整流电路
●二极管整流法
原理：从三相线路中，每相通过二极管各引出一根线。并接在一点，形成人字形的整流电路。当三相负载正常工作时，人
字形节点电压
=?u为三相电的相电压有效值
U 1.17u
当三相电中任意一相断开时，人字形节点电压
=?u为三相电的相电压有效值
U0.374u
通过上述两个电压大小的不同可以用来判断设备是否缺
相运行。
优点：简单、可靠、减少后级整流电路
●电阻中性点检测法
原理：，从三相线路中，每相通过电阻各引出一根线。并接在一点，形成人为的中性点。原理与电容中性点一样.
优点：简单、可靠
缺点：后级要加整流电路
●互感器+二极管整流法
原理：从三相线路中，每相通过电流互感器各引出一根线。然后每相各接接两个并联整流二极管。后级电路与二极管整流
法一样。
优点：可靠、安全
缺点：体积大、费用高
2）方案选择
通过比较各项指标，选择电容检测法。理由如下：
?性能可靠
?改善电路功率因数
?有利于整体电路的设计，简化电路结构
?价格便宜
3）信号处理
由前级传输过来的是交流信号，需要进行整流变为直流信号。
由于是一个开关检测信号，两个状态量之间有很大的差别，因此
不需要像过载保护那样将信号经严格的真有效值转换，只需有两
个逻辑电平即可。所以这里直接用整流全桥进行整流。
4）控制开关电路
控制开关电路可以用比较器+驱动来实现，也可以直接利用此信号来驱动，此时要加一个稳压管来实现开关量的选择。这里我
们直接选用第二个方法。
5）自锁的实现
自锁的实现，要利用控制三相电用电设备的交流接触器，将开关控制量串与其中，使交流接触器失去其自锁能力，从而实
现电器的自锁。
四、方法步骤
1、查找文献
经查找相关的文献资料发现，现有的关于这方面的资料很多，其中以王志华发表在《机床电器》上的《电源缺相保护电路的探讨》
最为详尽。另外傅智河发表的《新颖节能的三相电动机缺相报警保
护》中提出了利用电容检测缺相的方法，相比传统的做法，这种方
法新颖，且对电网起到一定的补偿作用！我们综合比较了所有相关
电路，力求提出一个更为切合实际更为优化的电路。
2、电路的设计与仿真
过流保护电路设计
a)流压转换
将电流互感器检测过来的电流信号转化为电压信号。电路图如下：
输出电压u=i*R2
b)真有效值转换电路
以下真有效值转换电路，经实际电路测试，精度很高，可
以直接使用。也可以用真有效值转换芯片如：HCNR200、AD673、AD536。
c)基准电压
基准电压精确才能保证电路性能高。用Tl431实现电路如下图：
Vout=(R2+R3)*2.5/R3
d)电路自锁
电路必须保证能自锁，以下电路能实现电路的自锁：
当有信号时激发Q2导通，同时Q1也被激发导通。此时，即
使去掉激发信号，Q2和Q1仍能保持导通。实现电路的自锁。 缺相电路设计
a)信号检测
三相电任意两相之间电压为380V，如果发生缺相，在对称负载电路中中性点对地电压U=110V。用此电压驱动交
流接触器线圈K动作。电路原理如下图：
b)自锁电路
利用接触器构成自锁电路，如下图：
按下SB按钮KM得电，线圈动作，KM自锁。缺相时K动作，KM失去自锁功能。这样不管ABC三相中任意一相断开，电路都能及时动作保护。
◆参数计算仿真
将设计好的电路用Proteus仿真，逐一计算元件参数。
?过载参数
设计的过载保护电流为三安，选用电流互感器变比为10:1，则检测传送的安全阀值电流有效值为0.3A，经电阻为10Ω的电阻，变为3V的电压信号。所以基准电压应设定为3V。
又因tl431输出电压U=（R２+R３）*2.5/R３=3V且要保证, 1ma<（VCC-V out）/R１<500ma，取ＶＣＣ＝５Ｖ
得出5R1=R2
４Ω＜Ｒ３＜２Ｋ
取Ｒ２＝２Ｋ，Ｒ３＝１０Ｋ，Ｒ１＝１Ｋ
?缺相参数
电容在作为缺相检测时没有容量要求，只有电压要求，这里选额定工作电压的３～４倍取４８０Ｖ。
另外电容在做功率补偿时，
??ω２
１２
Ｃ＝Ｐ＊（ｔａｎ－ｔａｎ）／３Ｕ
?１为补偿前功率角，?
２
为补偿后功率角。
实物制作调试
将仿真好的电路用ｐｒｏｔｅｌ软件制作电路板，焊接电路。逐一调试各个模块电路功能，最后联调电路。
过载保护电路在通过３Ａ电流时，保护装置动作，并自锁。
缺相保护装置则直接进行软件仿真，当电路缺相时，装置动作，
保护了设备。
五、设计结论
本设计按最初设计要求达到了预期目的，完成了设计任务，方案切实可行。
通过对电路的设计、仿真、焊接、调试，将理论成功运用于实践，用理论知识指导设计实践，不仅仅停留在书本的知识，多查阅资料，多浏览各大电气网站，从中学习借鉴别人的经验，达到事半功倍。
现如今集成电路飞速发展，针对不同功能的芯片应有尽有，使线路更简单，故障点数目减少，更趋于智能化。但对最基本的理论知识一定要从原理上弄透彻，万变不离其宗，一切皆是有最基本的原理发展而来的。
通过本次实训，充分体会到了团队合作的意义，个人能力也得到了提高。
六、附表及元件明细
总电路图两张：见附页
元件明细
主要元件：TL４３１稳压块一块、OP０７运放、SSR-H480D125固
态继电器两个
12v小继电器一个
ｎ型ｐ型三极管若干、电阻若干、电容若干、按钮若干七、参考文献
【１】姜华、王金波《三相电动机缺相保护实用方法》
【２】胡开金《浅析三相电动机缺相运行的危害及对策》
【３】马兴宝《关于三相电动机的缺相保护》
【４】潘慧宇《三相电机断相保护措施的探讨》
【５】傅智河《新颖节能的三相电动机缺相报警保护》
【６】王志华《电源缺相保护电路的探讨》
【７】任健旺《井下电钳工电气防爆检查工》煤炭工业出版社
【８】靳占亭《矿井变配电工》煤炭工业出版社
【９】刘延绪《煤矿井下供电的三大保护》煤炭工业出版社
