机场水泥混凝土道面施工工艺探讨
一．施工准备工作
科学合理的做好施工组织设计，安排好工期，合理编制施工工艺流程，准备好所需的施工、质检、试验各项设备及小型设施，为创优工程创造必要的条件。为此，必须按民航机场场道工程施工技术要求进行施工，具体要做到如下几点：
i.砼后台砂石料场地面做硬化处理。
ii.工程中所用的各种材料质量必须符合规范要求，并报监理审定同意后方可使用。
iii.水泥必须作初凝、终凝、安定性试验，外加剂必须做与水泥相容性试验。
iv.必须作配合比试验，选择优良的配合比，报监理审定后才允许作砼试验段及道面砼施工配料。
v.所用隔离油毡，必须达到国家一等品粉毡标准。
vi.根据地区气候特点，编制自己的施工方案，提出自己的施工技术措施，以避免给工期和质量带来不利
影响。
二．施工
在基础验收完毕后，经监理验收同意后方可进行砼施工支模前的准备工作。独立仓的长度一般以一个45人的作业
队在12小时内能够完成的工程量来确定，独立仓一般以不大于150ｍ为宜。
填仓的时间要根据气温来定。一般在临板完成后72小时后方可进行。填仓的距离最长以不超过200m为宜。每个砼工作面上应不少于45名工人和一名值班工程师。现场必须有2台功率在1.8千瓦~3.0千万之间的平板振捣器和3台50型以上插入式震捣棒以及12把铁锨、8把木抹子、8把钢抹子，6把3m长直尺、1把拉毛用刷子，雨布200m，养护土工布或无纺布备用够当天工作长度使用。
砼浇筑前应测定砂石料的含水量，以便调整混合料的用水量。砼拌合机应配备打印系统以便抽检，调试正常后方可进行砼混合料的拌合，以提高配料的准确性。砼混合料的拌和应严格按有关干硬性砼的拌和要求进行操作，每天按配合比通知单拌料，将原材料的比例按顺序输入,拌和好的混合料应颜色一致，不应有离析现象，为确保砼的强度，作业队有权利根据天气情况自己决定在后台减水，相反，若遇到大风高温等特殊天气需要加水时必须征得现场值班工程师同意。混合料的拌合应严格按混合料的拌合规程进行操作,拌合时间不应低于90秒,工作电压不应小于350V,也不宜大于420V。
混合料从搅拌站运至现场，最长时间不应超过30分钟。运料的道路应是平坦无坑洼，并定期进行养护。以避免因运
输原因导致砼离析或杂物混入混凝土。.拌好的混合料要随即运至现场摊铺，不准停留，如混合料超过初凝期，不准运入现场。
混合料摊铺应按施工技术要求进行，运入现场的混合料要立即摊铺，铺料要均匀，摊料时如果发生模板漏浆或移位，应立即处理并校正模板。在摊铺混合料的过程中，一定要按设计要求埋设好地锚、静电接地、拉杆、传力杆及补强钢筋等。传力杆的埋设必须用传力杆架,用扎丝邦好放入正确位置,用平板振动埋设，传力杆架子应有卡环和护铁.所埋设的钢筋长短数量及位置应当符合设计要求，避免返工。通知灯光、通信导航电缆等协助埋设完善。
混合料振捣，应随摊料后立即进行，靠模板处应用插入振捣棒，插入振捣器振捣应快入慢出，防止不均匀的振捣，振捣时间以表面浆平不再有水泡泛或细集料液化，粗集料共震为宜。完成后要用平板拖振一次以便找平。在振捣时还应辅以人工找平，振捣好的混合料表面不能出现高低不平。
联合震捣器振捣后用平板振捣器拖平、用木行夯振捣梁振捣不得少于二遍。第一遍木行夯振捣的目的：一、使混合料表面密实;二、将粗骨料压下去；三、使混凝土表面达到初步平整。所以在振捣时必须辅以人工找平，挖出高的混合料，填平坑洼处。以木行夯前面的混合料高出木行夯3cm左右最为适宜，木行夯一般来回两遍可以达到施工要求。其质量要
求为由木行夯底部的钢钉在混凝土表面形成印迹但又不是过高（无印迹表明混凝土面过低应立即补料，印迹过高表明混凝土面过高应立即铲除一部分料），并同时在表面形成浅显的水泥浆波纹。木行夯的工作此时可以结束。在进行振捣梁作业时模板易发生移位，模工应特别注意校正模板,测量人员必须随时复测以控制模板高程。
木行夯振捣完成作业面5~10m后，一般来回二遍即可。第二遍行夯的目的: 一、使表面密实; 二、进一步使砼表面平整;三、消除表面局部坑凹现象;四、进一步将粗骨料压下去。质量要求为：行夯振过后砼面板表面形成平行的水泥浆波纹。以便提浆筒提浆作业。
提浆的滚筒由二人操作来回搓揉提浆，其作业时间应待行夯作业完成5-10m后进行。滚筒作业的目的：一、提浆; 二、整平; 三、进一步压实,提高表面砂浆均匀度。一般2-3遍即可完成作业。两道滚筒间应间隔一定时间,一般以第一道滚筒完成,待砂浆沉降稳定后,再进行第二道滚筒作业。其目的是为避免砂浆在作业时，向低处流动,形成板面低处高程超标,为提高板面平整度,保证高程的精确度。在作业时，操作者对混凝土面的平整度要有特殊的敏感性。滚筒感觉过轻，可能就是混凝土面低了需要补料，滚筒感觉过重可能就是混凝土面过高需要铲出去一部分料。最后滚筒前砂浆应饱满成型。还有一个施工经验在此必须提醒施工时注意：如滚筒前面砂
浆过稀不成型,证明砼的水灰比过大,这不但影响砼强度而且会使后继的抹面工作不能按时进行。此时应通知后台适当减水。滚筒工作结束以砼表面出现明显水波花纹为止。最后用钢钎或木楔将滚筒卡死使滚筒在混凝土面上滑动而不是滚动，将混凝土面板滑平。一般提出的浆应为3-5mm，过厚则易是板面产生龟裂影响砼质量，过薄则难以做面和拉毛。
滚筒提浆结束后,即可进行木抹子做面工作。但具体能否立即开始木摸作面工作与此时砂浆的粘稠度有很大的关系。一般的施工经验是：用食指用力按压砼板面:第一遍木抹以表面3-5mm深度痕迹为宜,第二遍木抹以表面3-2mm深度痕迹并明显感觉砂浆有粘稠度为宜,第三遍木抹以表面1-1.5mm 深度痕迹明显感觉砂浆有一定强度为宜。木抹的作用: 一、压砂; 二、抹平提浆; 三、对表面进一步压实。后一遍应在前一遍砂浆沉降稳定后进行。此时,面板的整平工作应继续跟踪进行,在每道木抹抹面过程中,用三米直尺随时检测反复整平，以进一步达到精平目的。
最后一遍木抹完成后,即可进行第一遍铁抹。铁抹作用: 一、抹面; 二、压实收光。第一遍铁抹在砂浆有一定强度时，用食指用力按压砼板面,表面有1mm深度痕迹进行为宜，二道铁抹若采用磨光机做面时，第3道铁抹应紧跟收面后直接拉毛，若不采用磨光机最后一遍铁抹用食指用力按压砼板面,表面有明显指印为宜。其第二遍何时抹面应根据现场实际情
况而定。
拉细毛应在砼面板具有一定强度后进行。过早易使面板起砂,过晚又难以消除抹子印。一般用食指用力按压砼板面不沾手但又有明显指纹时为宜。拉毛应纹理顺直均匀,并应随时注意与模板垂直。拉毛用的毛刷应用棕毛或尼龙刷制作,宽度以大于40cm为宜。也可采用干拉毛，拉毛结束后,应随时注意覆盖，高温施工时要用喷雾器湿润养护布。
拆模时间应视气温而定(一般在20小时以上为宜)，拆模操作应细心进行，避免损坏砼的边角。拆模后宜立即刷沥青以减少砼中水分散失并避免与下道砼的粘结。沥青的厚度不少于0.3mm.
切缝工作应根据气温掌握好时间，切缝的宽度、深度应严格按照设计要求，切缝顺直。横缝以整个道面宽度为基准拉通线来保持顺直缩小偏差;纵缝应用经纬仪打通线来指导切缝工作，偏差不得大于10mm。
不停航条件下机场道面混凝土施工工法 1.前言 我国的各类机场跑道及停机坪场道道面绝大多数均采用水泥混凝土结构。中交一航局四公司通过浦东机场、虹桥机场、萧山机场、机场等各个场道工程的施工，针对各个施工环节和质量通病，总结、开发、试验和改进施工工艺，并且形成了一套标准化、规化的混凝土场道工程施工工法，使得混凝土浇筑过程得到了严格的控制，大大提高了混凝土场道工程的施工质量。而对于目前较多机场扩建及维修项目，场道混凝土施工往往在不停航条件下进行，即不停航施工。 不停航施工是指在机场不关闭或者部分时段关闭并按照航班计划接收和放行航空器的情况下，在飞行区实施工程施工。一般对于机场扩建及维修，位于现有机场围界的施工部分均为不停航施工，特别是靠近正在运行的跑道和滑行道的区域，一般要求要夜间施工。不停航施工特点如下： ⑴作业时间短，夜班一般在机场停航后进场，在翌日早上航班起降前要进行适航恢复，有效作业时间很短，施工组织分秒必争； ⑵地下管线复杂，牵涉单位众多，且每条管线都直接影响机场正常运行，管线探摸和保护工作难度大，施工安全要求极高； ⑶每天的作业容一般是从开挖到地基处理和基层以及道面混凝土全断面施工，施工任务艰巨，工序衔接分毫不差； ⑷施工中一般要和管线施工单位穿插进行，协调问题众多，协调难度大。 公司针对不停航施工条件下的道面混凝土施工，创造了“拼图法”施工，确保了不停航施工的安全、进度及质量，取得了良好效果。 采用本工法施工的工程，先后获得了“上海市政工程金奖”、“中交优质工程”、“市政工程金杯奖示工程”、“建国60周年百项精品工程”、“全
国用户满意工程”等多项大奖。 2.工法特点 2.1研制了自行式高频排式振捣仪振捣，可保证混凝土既振捣密实又不过振。 2.2研制了提浆厚度检测仪可精确控制提浆厚度，保证纹理施工质量。 2.3使用具有自主知识产权的道面纹理施工方法以及施工毛刷进行纹理施工，施工简捷，纹理美观。 2.4采用拼图法施工，可保证不停航施工安全、进度及质量满足要求。 3.适用围 该工法主要适用于机场场道混凝土道面工程，对于采用混凝土路面的交通工程、采用大面积的混凝土地坪的工业和民用建筑工程的施工也具有较高的适用性。 4.工艺原理 运用高频振捣仪对道面干硬性混凝土实施振捣保证混凝土的密实，并通过一系列的收面工艺使道面平整度、纹理深度等满足民航机场道面的使用要求。 5.工艺流程及操作要点 5.1 工艺流程
民航机场水泥混凝土和沥青混凝土道面施工的技术要求 民航机场水泥混凝土道面的道面施工质量控制及道面技术要求 一、民用机场水泥混凝土道面原材料的技术要求 （一）一般规定 (1)原材料必须持有出厂质保书，进口材料必须经海关商检合格。 (2)任何材料进入现场都应按规定进行检验并登记，签发材料验收单。 （二）水泥混凝土道面原材料 1．水泥材料 (1)水泥应选用收缩性小、耐磨性强、抗冻性好、含碱量低的水泥。 (2)水泥应选用旋窑生产的道路硅酸盐水泥、硅酸盐水泥或普通硅酸盐水泥，其强度等级应为42.5mpa以上，不宜选用快硬早强型水泥。水泥的各项技术指标应符合国家现行标准。水泥混凝土面层设计28d抗折强度为5.0mpa时，所选用的水泥实测28d抗折强度宜大于7.5mpa。 (3)袋装或散装水泥，进场时应有产品合格证及化验单，并应对其工厂名称、生产许可证编号、品种名称、代号、强度等级、包装日期和编号以及数量等进行检查验收。 (4)工地应设置水泥仓库或水泥罐，位置应选高地势处。对不同强度等级、品种、包装日期的水泥不得混合存放，不同品种的水泥严禁混合使用。水泥生产日期超过3个月，必须对其性能进行检验，符合要求方可使用。 (5)试验室应对进场的每批水泥及时进行检测复测。检测项目包括细度、凝结时间、安定性、强度等。 2．粉煤灰 (1)道路水泥、硅酸盐水泥和普通水泥中可掺人适量i、ⅱ级原状或磨细干粉煤灰，以提高水泥混凝土强度和耐久性能。各种混合水泥不得掺用粉煤灰，不得使用潮湿粉煤灰，禁止使用已结块的湿排干燥粉煤灰。 (2)粉煤灰在混凝土配合比计算中应采用超掺法，超掺系数i级灰1.2～1.4；ⅱ级灰1.5～1.7。 3．细集料

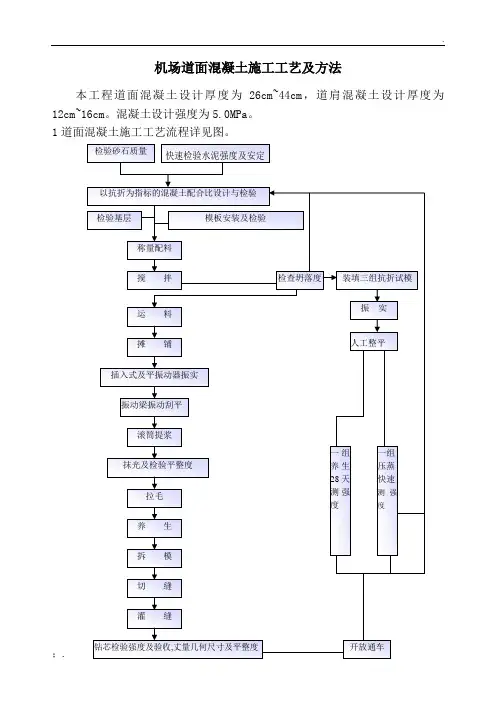

机场道面混凝土施工工艺及方法 本工程道面混凝土设计厚度为26cm~44cm，道肩混凝土设计厚度为12cm~16cm。混凝土设计强度为5.0MPa。 1
2混凝土施工方法 1铺筑试验段 水泥混凝土道面工程在正式开始浇筑前，必须铺筑试验段，长度不应小于200m，试验段位于跑道非起降区边部。道面厚度、开仓宽度、接缝设置、钢筋设置等均应与实际工程相同。通过试验段确定以下内容：①检验砂、石、水泥及用水量的计量控制情况，每盘混合料搅拌时间，混合料均匀性等。②检验路况是否良好，混合料有无离析现象，运到现场所需时间，失水控制情况。③确定混合料铺筑预留振实的沉落度，检验振捣器功率及振实混合料所需时间，检查混合料整平及做面工艺，确定拉毛、养护、拆模及切缝最佳时间等。④测定混凝土强度增长情况，检验抗折强度是否符合设计要求及施工配合比是否合理。 ⑤检验施工组织方式、机具和人员配备以及管理体系。⑥根据现场混合料生产量制定施工进度计划。在试验段施工过程中，作好各项记录，对试验段的施工工艺、技术指标认真检查是否达到设计要求。如某项指标未达到设计要求，分析原因进行必要的调整，直至各项指标均符合设计要求为止。 2立模 道面模板采用5mm钢板制作，道肩模板采用16㎝或12㎝槽钢制作。企口根据设计图纸尺寸经机械压制钢板而成。模板安装前先由测量人员测定模板接头处位置及砂浆饼高程，用与道面同标号水泥砂浆按高程要求制作砂浆饼，并在砂浆饼顶上确定模板点位，砂浆饼直径一般为10-20cm，表面平整，高程误差不超过2mm。按砂浆饼上测定的点位，准确定出模板的平面位置，调整模板的直线性，然后再调整模板的顶面高程，使模板的直线性最大误差不超过5mm （20m直线绳），高程误差不超过2mm。模板支撑必须牢固，防止混凝土施工时跑模变形，模板支撑采用0.8m间距用5×5角钢加工的支架支撑，三角架与模板必须用两支镙栓上紧，支架用直径为28mm钢钎顶紧，用木楔将模板调整后，模板与基础表面之间空隙用同标号砂浆填塞密实，检验模板以变形小，不跑模为标准。混凝土浇筑前模板涂刷脱模剂。 3混凝土拌合 混凝土拌合采用搅拌站集中拌合，搅拌站设两座，每座搅拌站由一台HZS-120型搅拌机(含自动计量装置及水泥储罐)组成，搅拌站总生产能力为120m3/h，满足三~四个作业面同时作业。采用装载机上料，混凝土拌合时间不小于90秒钟。混凝土拌合前，按施工配合比对搅拌站进行标定。为增加混凝土的和易性，施工中考虑采用RC型高效减水剂。
我国高速公路沥青面层的合理厚度应在12~18 cm（看交通量，实际采用的有很多更厚的，从工程实践的体会中了解到，16cm厚的面层仍感觉有点薄，18cm可能会较合适。）目前我国高速公路沥青面层的厚度差异很大，薄的仅10cm左右，厚的20cm左右，最厚达32cm。壳牌沥青路面设计方法在概括各国的观点和使用经验时指出，水泥底基层上沥青路面面层厚度取决于答应产生裂缝的程度，常变化在15～25cm之间。 采用沥青路面时，二级公路采用的沥青混凝土层厚度应不小于7cm，三级公路采用的沥青混合料层厚度应不小于3cm，并应根据道路交通量的大小等因素进行合理沥青层厚度的选择。采用水泥砼路面时，二级公路板厚应不小于22cm，三级公路板厚一般不小于20cm，四级公路路面宽度为3.5米时板厚不得小于16cm，路面宽度大于3.5米时板厚不得小于18cm。 新建、改建（路面）的农村公路，路面基层应采用水泥稳定碎石、二灰碎石等半刚性材料，其厚度不应小于16cm。新建的农村公路路面底基层应采用水泥稳定粒料（土）、石灰粉煤灰稳定土、石灰稳定粒料（土）、石灰工业废渣、填隙碎石等或其它适宜的当地材料铺筑。 三级公路：基层：水稳砂砾，厚度20厘米；面层：沥青碎石+沥青混凝土，厚度10厘米。三级公路为10年沥青贯入式适用于二、三级公路，也可作为沥青混凝土面层的联结层。沥青表面处治：沥青表面处治可改善路面行车条件，承担行车磨耗及大气作用，延长路面使用年限。所铺筑的沥青路面，其厚度可大于3厘米。在计算路面厚度时，其强度一般不计。沥青表面处治，一般用于三级公路，也可用作沥青路面的磨耗层、防滑层。 我们此次调查的路段有：广州—佛山高速公路、广州—深圳高速公路、广州—花都高速公路和深圳深南大道一级公路。名称路段面层联结层基层广深4cm沥青混凝土磨耗层10cm沥青碎石23cm水泥碎石上基层8cm沥青混凝土上面层25cm级配碎石底基层10cm沥青碎石下面层广佛4cm沥青混凝土上面层6cm沥青碎石25cm6%水泥石屑上基层5cm沥青下面层25～28cm4%水泥土（石粉砂砾）底基层广花3cm沥青混凝土上面层20cm6%水泥稳定碎石上基层，30cm4%水泥稳定碎石、石粉底基层4cm沥青混凝土下面层深南5cm沥青混凝土上面层40cm6%水泥石屑上基层8cm沥青贯入下面层15cm4%水泥石屑底基层从表中的路面结构来看，广深高速公路是最厚的，包括联结层其面层厚度为32cm，路面总厚为100～110cm，这个结构是当时外商出于商业目的，自己定的，不是从技术角度考虑的，所以受到了专家的批评，被认为是不合理不经济的结构，尤其不适用于高温多雨的广东地区 深南大道是1990年建成通车的汽一级专用路，沥青面层13cm厚，沥青下面层是8cm的沥青贯入式，从使用情况来看，这段路结构较合理 杭甬高速公路的情况，这条路始建于1992年，完工于1995年，路面结构为：计划后续3～4cm细粒式沥青混凝土中粒式沥青混凝土4～6cm沥青碎石5～8cm二灰碎石或水泥稳定碎石28～34cm级配碎石20cm杭甬路所经地带的软土深度在全国是最严重的，深达60m，含水量70～80％，沉降量达到填一半陷一半，全线145km，有94.5km为软土，占杭甬路总长的65.2％，考虑到深层特厚软土通车后必定会出现较大的不均匀沉降，计划采用过渡路面，分二期铺筑，一期面层厚度为12cm左右，二期路面间隔5年，铺筑后为12～18cm.全线路基平均高度为3.8m.由于当时工期紧，预压期没达到要求，提前1年完工。通车1年半以后，局部路段不同程度地出现了沥青混凝土路面裂缝、断裂、贫油、松散、龟裂，上基层、底基层开裂、变形、破损、唧浆等病害。由于破坏严重，有些数据已无法统计。从工程实践来看，采用超载
术语 2.0.1 土基Unsurfaced subgrade 道面或道肩的基础下面按照技术要求碾压密实、均匀、稳定或者经过特殊处理达到设计要求的土质基础。 2.0.2 基础Base course 设在道面或道肩面层下的结构层。主要承受由面层传递下来的飞机荷载，并将其分布到土基上。基础为多层时，其最下一层称底基层。 2.0.3 稳定土基础Stabilized soil base course 用石灰、水泥、粉煤灰等结合料与土、砂砾或其他集料，经拌和、摊铺、压实而成的基础。 2.0.4 级配基础Graded aggregate base 以按密级配原理选配的碎石或砾石为骨料和适量细粒土，经拌和、摊铺、压实而成的基础。 2.0.5 垫层Bed coursee 设在基础下的结构层。其主要作用是隔水、排水、防冻等，以改善基础和土基的工作条件。 2.0.6 细粒土Fine grained soil 颗粒的最大粒径小于9.5mm，且其中小于2.36mm的颗粒含量不少于90%。 2.0.7 中粒土Midum grained soil 颗粒的最大粒径小于26.5mm，且其中小于19mm的颗粒含量不少于90%。 2.0.8 粗粒土Coarse grained soil 颗粒的最大粒径小于37.5mm，且其中小于31.5mm的颗粒含量不少于90%。 2.0.9 土的均匀系数Coefficient of uniformity of soil 筛分土的颗粒组成时，通过量为60%的筛孔尺寸与通过量为10%的筛孔尺寸之比值。面区Soil surfaced area
飞行区位于土基以外要求进行平整、碾压的土面，包括跑道端安全区、升降带平整区及其他有平整和碾压要求的土面。 施工准备 3.1 一般规定 3.1.1 施工单位应全面熟悉施工图纸、技术要求、施工规等有关资料和文件，深入了解施工现场及其周围的地形、地质、水文、气象、水源、电源、交通运输、通信联络以及农田水利设施和环境保护等情况。 3.1.2 机场改（扩）建工程开工前，建设单位应向施工单位提交施工现场的各种地下电缆、管网以及有关设施的位置、走向、埋设深度和结构情况等资料。对于拟定保留的原有地上、地下的建、构筑物和各种管网，如通信、供电、供水、供暖、供气、供油、燃气、各种排水管沟等设施，应有显著标志，在施工过程中应有专人保护。对要求拆除或改造的通信、电力设施及其他建、构筑物应在开工前完成。 施工中如发现建设单位所提供的资料与实际不符或出现意外情况，施工单位与监理工程师应及时通知建设单位，共同研究，采取措施。 3.1.3 建设单位应组织设计、监理、施工等单位进行设计技术交底。 3.1.4 施工单位应认真做好施工组织设计，报监理工程师或建设单位批准，并提出开工报告。重要项目，应编制施工网络计划。施工总平面布置图是施工组织设计中重要的组成部分，应符合下列要求： 1 综合考虑现场的地形、地物，做到布局合理，便于施工。 2 各项临时工程的设施应尽可能与永久工程相结合。 3 临时排水、防洪设施应在讯期前完成。 3.1.5 施工单位应将施工图纸、施工组织设计、工程施工特点、质量标准和工期要求等，逐级向施工有关人员做好施工技术交底工作。
机场水泥混凝土道面刻槽现场施工工法 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
机场水泥混凝土道面刻槽施工工法 姚赛 1.前言 截至2015年，我国运输机场数量已达207个，初步形成布局合理、功能完善、层次分明、安全高效的机场体系。随着人们出行需求的提高，建设高质量机场、保证飞机安全平稳运行成为机场建设者一项重要而艰巨的任务。水泥混凝土道面由以水泥与水拌和成的水泥浆为结合料，以碎（砾）石、砂为集料，再添加适当的外加剂，配合科学合理的施工工艺铺筑而成；由于其具有强度高、稳定性好、使用寿命长、维护费用少等优点而备受青睐，是目前国内外机场道面结构的主要形式。 机场跑道滑行道都有一定的抗滑要求，当道面有水时，由于轮胎和道面接触处水润滑的作用，道面摩阻力明显降低。在《民用机场飞行区技术标准》（MH5001-2013）、《民用机场水泥混凝土道面设计规范》（MH5004-2009）和《民用机场水泥混凝土面层施工技术规范》（MH5006-2015）等规范中，均对道面抗滑和排水要求做出了较为详细的要求。 水泥混凝土道面做面处理有拉毛、刻槽和拉槽毛等。项目部承建的新建黑龙江省建三江民用机场飞行区场道工程施工（二标段），道面设计要求表面纹理深度达到1.0mm，同时满足排水等要求，传统的拉毛处理无法达到设计要求，项目部在施工中积极探索、调查研究，并不断反复实践，完善道面刻槽施工工艺，最终形成本工法。 2.工法特点 2.1施工工艺简便，易于掌握。工艺施工工序少，操作相对简单，作业人员易于掌握，施工质量容易控制。 2.2施工开始需在道面强度形成后，具备施工条件后施工效率高速度快，不受交叉施工限制。
@ 筑 龙 网 https://www.doczj.com/doc/4a13325645.html, 《第二篇 民用机场道面结构设计》 资料编号：QZMINHAN 第二篇 民用机场道面结构设计 中国建筑资讯网 第 1 页 G-2 2002年
@ 筑 龙 网 https://www.doczj.com/doc/4a13325645.html, 《第二篇 民用机场道面结构设计》 资料编号：QZMINHAN 项 次 项 次........................................................................................................2 1 民用机场水泥混凝土道面设计（MHJ5004）. (3) 1.1 设计参数............................................................................3 1.2 结构层组合设计.................................................................3 1.3 道面分块设计....................................................................5 1.4 道面接缝设计和接缝材料.................................................5 1.5旧混凝土道面上加铺层设计. (6) 2 民用机场沥青混凝土道面设计（MH5010） (7) 2.1 道面结构层组合与材料组成.............................................7 2.2 设计参数..........................................................................10 2.3 道面结构分层设计...........................................................10 2.4 沥青混凝土加铺层设计...................................................11 2.5 沥青混凝土混合料设计...................................................12 2.6 改性沥青混合料配比设计...............................................16 2.7 李青玛蹄脂碎石混合料（SMA ）设计. (16) 第 2 页 G-2
1.1 设计参数 1.1.1设计荷载 在预计使用的飞机中，应该对道面混凝土扳厚度要求最大的飞机作为涉及飞机。 1.1.2水泥混凝土设计强度 道面水泥混凝土的设计强度，应采用90d弯拉强度，其值可按28d弯拉强度的1.1倍计。 飞机区指标II为A、B的机场，其道面混凝土设计弯拉强度不得低于4.5MPa；飞机区指标II为C、D、E的机场，其混凝土弯拉强度不得低于5.0MPa。 1.2 结构层组合设计 1.2.1 混凝土道面的土基必须密实、稳定和均匀。 土基应处于干燥或中湿状态。过湿状态的土基必须进行处理。 1.2.2土基压实 土基必须具有足够的压实度。道面下土的压实度不得小于表1.2.2的规定。 土基压实度标准表1.2.2 注：1.表中压实度系按《公路土工试验规程》中重型击实试验法求得的最大干密度的百分数。 2.在多雨潮湿地区或当土基为高液限粘土时，根据现场实际情况表内压实度可适当降低1%~3%。 3.特殊土质的土基，应根据土基处理要求，通过现场实验分析确定压实标准。 4.对于高填方地区，除了满足土基压实要求外，还应满足沉降控制要求。 1.2.3特殊土基 对于稳定的溶洞、溶蚀裂隙或土洞，应根据其埋深、大小及水文地质条件，采用爆破回填等方法处理。对岩溶水应采用疏导措施。 道面建于湿陷性黄土、软弱土、盐渍土、膨胀土等特殊土质地区时，对土基的处理，应进行专门试验，确定既符合技术要求又经济合理的方案。 1.2.4垫层
1 在水温或土质状况不良地区，应在土基与基层之间设置垫层。垫层应具有一定的强度和较好的水稳定性，在冰冻地区，尚应具有较好的抗冻性。 2 防冻层厚度 在季节性冰冻地区，道面结构总厚度应不小于1.2.4所规定的最小防冻层厚度。当混凝土板与基层厚度相加小于该表内数值时，应通过设置垫层予以补足。 最小防冻层厚度（cm）表1.2.4 注：1.冻深大或挖方及地下水位高的地段，或基、垫层为隔温性能稍差的材料，应采用高值；冻深小或填方地段，或基、垫层为隔温性能良好的材料可采用底值。 2.在冰冻地区的潮湿地段，不宜采用石灰土做基（垫）层。 3.冻深小于50cm的地区，一般不设防冻层。 1.2.5基层 1. 基层必须具有足够的刚度和稳定性。 2. 基层厚度不得小于15cm。 3. 基层的周边应比混凝土板的边缘宽出50cm。 4. 基层压实 基层必须具有足够的压实度。基层的压实度不得小于表1.2.5-1中规定值。 基层压实标准表1.2.5-1
机场水泥混凝土道面施工工艺探讨 一．施工准备工作 科学合理的做好施工组织设计，安排好工期，合理编制施工工艺流程，准备好所需的施工、质检、试验各项设备及小型设施，为创优工程创造必要的条件。为此，必须按民航机场场道工程施工技术要求进行施工，具体要做到如下几点： i.砼后台砂石料场地面做硬化处理。 ii.工程中所用的各种材料质量必须符合规范要求，并报监理审定同意后方可使用。 iii.水泥必须作初凝、终凝、安定性试验，外加剂必须做与水泥相容性试验。 iv.必须作配合比试验，选择优良的配合比，报监理审定后才允许作砼试验段及道面砼施工配料。 v.所用隔离油毡，必须达到国家一等品粉毡标准。 vi.根据地区气候特点，编制自己的施工方案，提出自己的施工技术措施，以避免给工期和质量带来不利 影响。 二．施工 在基础验收完毕后，经监理验收同意后方可进行砼施工支模前的准备工作。独立仓的长度一般以一个45人的作业
队在12小时内能够完成的工程量来确定，独立仓一般以不大于150ｍ为宜。 填仓的时间要根据气温来定。一般在临板完成后72小时后方可进行。填仓的距离最长以不超过200m为宜。每个砼工作面上应不少于45名工人和一名值班工程师。现场必须有2台功率在1.8千瓦~3.0千万之间的平板振捣器和3台50型以上插入式震捣棒以及12把铁锨、8把木抹子、8把钢抹子，6把3m长直尺、1把拉毛用刷子，雨布200m，养护土工布或无纺布备用够当天工作长度使用。 砼浇筑前应测定砂石料的含水量，以便调整混合料的用水量。砼拌合机应配备打印系统以便抽检，调试正常后方可进行砼混合料的拌合，以提高配料的准确性。砼混合料的拌和应严格按有关干硬性砼的拌和要求进行操作，每天按配合比通知单拌料，将原材料的比例按顺序输入,拌和好的混合料应颜色一致，不应有离析现象，为确保砼的强度，作业队有权利根据天气情况自己决定在后台减水，相反，若遇到大风高温等特殊天气需要加水时必须征得现场值班工程师同意。混合料的拌合应严格按混合料的拌合规程进行操作,拌合时间不应低于90秒,工作电压不应小于350V,也不宜大于420V。 混合料从搅拌站运至现场，最长时间不应超过30分钟。运料的道路应是平坦无坑洼，并定期进行养护。以避免因运
水泥灌浆在机场水泥混凝土道面加固中的应用 摘要：本文通过对云南丽江机场水泥混凝土跑道片石基层不停航大面积水泥灌浆加固浆材配比优化、灌浆控制、加固效果测试等成果回顾，总结出适用于水泥混凝土道面加固的施工方法，以便为类似机场跑道、道路碎（砾）石及片石基层水泥灌浆加固工程提供借鉴。 关键词：机场跑道；基层加固；浆液配比；压力灌浆；手持式落锤弯沉仪 引言： 目前我国已经建成近183个民航机场，场道铺筑面积达到了5000多万平方米，其中既有长期使用的老机场，也有新建、改扩建不久的新机场，这些机场绝大部分是水泥混凝土道面，而且大多数机场只有一条跑道。随着城市经济发展水平的提高和旅游业规模的扩大，机场的吞吐量在不断增长，同时随着机型的不断增大，跑道原水泥混凝土道面随着所承受的各种荷载的不断增加其破损程度也越来越严重，甚至出现跑道基层存在一定程度的脱空现象。为了改善机场的飞行条件，提高安全保障性能，在满足机场不停航安全运行要求的前提下，采取不破坏道面结构的注浆加固方法先对跑道基层进行加固，将粒料类基础的刚度提高,稳定性、板体性得到改善,以减少道面不均匀沉降,为跑道沥青混凝土加盖工程提供条件。 一、工程概况 云南丽江机场是云南省第二大支线机场，是云南省重要的支线机场，机场跑道长2500m。丽江机场跑道道面结构为：27cm水泥混凝土道面＋3cm石屑找平层＋30cm水泥稳定碎石土基层，跑道500～2200m范围内道面板边部厚度变为22cm。随着丽江机场客货吞吐量和飞机起降架次的迅速增长以及运行机型的逐渐增大，机场道面出现了掉边、掉角、断板等病害，并且病害区域比较集中，发展迅速。为了了解病害出现的原因，云南机场集团有限责任公司于2006年2月委托中国民航机场建设集团公司科研基地对丽江机场跑道进行了全面检测。通过详细的道面检测发现：丽江机场跑道存在严重的道面基础脱空，相对于目前运行的机型来看道面的承载能力略显不足。根据检测结果，建议应及时对丽江机场跑道道面基础进行灌浆加固，以减缓道面的破坏，提高道面的综合承载能力。 依据科研基地的道面检测结果及建议，云南机场集团有限责任公司及时组织了丽江机场跑道的灌浆试验段工程，灌浆试验段范围：跑道约18000平方米，分别位于自跑道南端（即跑道标牌距离）50～100m、1100～1400m、2400～2450m。并于2007年1月对灌浆试验段进行了道面弯沉检测。试验及检测结果表明：科研基地在第一次检测过程中对丽江机场跑道存在严重脱空的判定是正确的，灌浆试验段取得了良好的灌浆效果。通过灌浆基本消除了道面基础中存在的脱空现象，提高了道面的综合承载能力。灌浆后道面的破损速度明显减缓。在灌浆试验段完成，并取得较好的灌浆的效果后，不停航跑道基层施工的管理制度和措施,
1民用机场水泥混凝土道面设计 1.1设计参数 1.1.1设计荷载 在预计使用的飞机中，应该对道面混凝土扳厚度要求最大的飞机作为涉及飞 机。 1.1.2水泥混凝土设计强度 道面水泥混凝土的设计强度，应采用 90d 弯拉强度，其值可按28d 弯拉强度的 1.1倍计。 飞机区指标II 为A 、B 的机场，其道面混凝土设计弯拉强度不得低于 4.5MPa ;飞机区指标II 为C 、D 、E 的机场，其混凝土弯拉强度不得低于 5.0MPa 。 1.2结构层组合设计 混凝土道面的土基必须密实、稳定和均匀。 土基应处于干燥或中湿状态。过湿状态的土基必须进行处理。 土基压实 土基必须具有足够的压实度。道面下土的压实度不得小于表 1.2.2的规 土基压实度标准表1.2.2 1.2.1 1.2.2
注：1.表中压实度系按《公路土工试验规程》中重型击实试验法求得的最大干密度的百分数。 2?在多雨潮湿地区或当土基为高液限粘土时，根据现场实际情况表内压实度可适当降低1%~3%。 3. 特殊土质的土基，应根据土基处理要求，通过现场实验分析确定压实标准。 4. 对于高填方地区，除了满足土基压实要求外，还应满足沉降控制要求。 1.2.3特殊土基 对于稳定的溶洞、溶蚀裂隙或土洞，应根据其埋深、大小及水文地质条件, 采用爆破回填等方法处理。对岩溶水应采用疏导措施。 道面建于湿陷性黄土、软弱土、盐渍土、膨胀土等特殊土质地区时，对土基的处理，应进行专门试验，确定既符合技术要求又经济合理的方案。 1.2.4垫层 1在水温或土质状况不良地区，应在土基与基层之间设置垫层。垫层应具有一定的强度和较好的水稳定性，在冰冻地区，尚应具有较好的抗冻性。 2防冻层厚度 在季节性冰冻地区，道面结构总厚度应不小于1.2.4所规定的最小防冻层厚度。当混凝土板与基层厚度相加小于该表内数值时，应通过设置垫层予以补足。 最小防冻层厚度（cm ）表1.2.4
（2）具有足够的强度和耐久性，能满足飞机的使用要求； 机场沥青混凝土道面设计 机场道面作用的飞机机轮荷载大，对道面表面性能有更高要求，这 使得沥青混凝土道面结构组成材料、尤其是对沥青和沥青混凝土提 沥青：由极其复杂的高分子碳氢化合物及其非金属（氧、硫、氮等） 1）针入度：沥青稠度指标，反映一定条件下沥青的软硬程度，也 对机场道面沥青的要求：良好的粘结性、耐久性、水稳定性、
民航机场，飞行区指标Ⅱ为D、E、F的道面（飞机荷载大、胎压高）——机场道面石油沥青 三、改性沥青 1、沥青的技术要求 第一节沥青的技术要求第二节沥青混凝土的技术要求主要内容 一、对沥青道面的要求 1）高温稳定性2、沥青混凝土的技术要求 机场沥青混凝土道面应采用石油沥青。
2、沥青混凝土的技术要求 2）粗集料——碎石、筛选砾石、破碎砾石等。 4）填料——石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细
沥青混凝土混合料：由适当比例的粗集料、细集料及填料组成的符 合规定级配的矿料，与沥青拌和而成的符合技术标准的沥青混合料。 ——采用马歇尔试验设计方法，并对设计的沥青混合料进行浸水马 歇尔试验、水稳定性检验及车辙试验进行抗车辙、水稳定性等检验。沥青混合料是一种弹-粘-塑性材料，不同外部（温度与荷载）条件 反映沥青和沥青混合料在给定温度和加荷时间条件下的应力-应变在过渡范围内：粘弹性性质 —施加的应力，MPa；
（1）加荷时间短时，曲线接近水平，表明材料处于弹性性状；加荷时间 很长时，便表现为粘滞性性状；处于二者之间时则兼有弹-粘性性状。 （2）各种温度下的S-t关系曲线具有相似的形状，如果将曲线作水平向 移动，则将可将它们近似重合在一起。这意味着温度对劲度的影响同 （3）温度和加载时间对劲度的影响具有互换性，是沥青材料的一个重要 性质。利用这一性质，可以通过采用变换试验温度的方法，把在有限、沥青混凝土的力学性能 范得保沥青劲度确定诺模图 4、沥青混凝土的力学性能 四、疲劳特性 ——沥青混合料疲劳试验方法 大型环道、直道试验； 三分点小梁试验、中点加载小梁试验、悬臂梯形梁试验等每次对试件施加的荷载为常量，随着荷载作用次数增多， 试件不断受到损伤，劲度随之而降低，实际的弯曲应变则不断增大； 测试过程中保持每次荷载下应变值不变，则应力随施加荷 、沥青混凝土的力学性能 四、疲劳特性 ——沥青混合料疲劳试验方法 劈裂疲劳试验 悬臂梯形梁疲劳试验 三分点疲劳试验
1 民用机场水泥混凝土道面设计 1.1 设计参数 1.1.1设计荷载 在预计使用的飞机中，应该对道面混凝土扳厚度要求最大的飞机作为涉及飞机。 1.1.2水泥混凝土设计强度 道面水泥混凝土的设计强度，应采用90d弯拉强度，其值可按28d弯拉强度的1.1倍计。 飞机区指标II为A、B的机场，其道面混凝土设计弯拉强度不得低于4.5MPa；飞机区指标II为C、D、E的机场，其混凝土弯拉强度不得低于5.0MPa。 1.2 结构层组合设计 1.2.1 混凝土道面的土基必须密实、稳定和均匀。 土基应处于干燥或中湿状态。过湿状态的土基必须进行处理。 1.2.2土基压实 土基必须具有足够的压实度。道面下土的压实度不得小于表1.2.2的规定。 土基压实度标准表1.2.2 注：1.表中压实度系按《公路土工试验规程》中重型击实试验法求得的最大干密度的百分数。 2.在多雨潮湿地区或当土基为高液限粘土时，根据现场实际情况表内压实度可适当降低1%~3%。 3.特殊土质的土基，应根据土基处理要求，通过现场实验分析确定压实
标准。 4.对于高填方地区，除了满足土基压实要求外，还应满足沉降控制要求。 1.2.3特殊土基 对于稳定的溶洞、溶蚀裂隙或土洞，应根据其埋深、大小及水文地质条件，采用爆破回填等方法处理。对岩溶水应采用疏导措施。 道面建于湿陷性黄土、软弱土、盐渍土、膨胀土等特殊土质地区时，对土基的处理，应进行专门试验，确定既符合技术要求又经济合理的方案。 1.2.4垫层 1 在水温或土质状况不良地区，应在土基与基层之间设置垫层。垫层应具有一定的强度和较好的水稳定性，在冰冻地区，尚应具有较好的抗冻性。 2 防冻层厚度 在季节性冰冻地区，道面结构总厚度应不小于1.2.4所规定的最小防冻层厚度。当混凝土板与基层厚度相加小于该表内数值时，应通过设置垫层予以补足。 最小防冻层厚度（cm）表1.2.4 注：1.冻深大或挖方及地下水位高的地段，或基、垫层为隔温性能稍差的材料，应采用高值；冻深小或填方地段，或基、垫层为隔温性能良好的材料可采用底值。 2.在冰冻地区的潮湿地段，不宜采用石灰土做基（垫）层。 3.冻深小于50cm的地区，一般不设防冻层。 1.2.5基层 1. 基层必须具有足够的刚度和稳定性。 2. 基层厚度不得小于15cm。 3. 基层的周边应比混凝土板的边缘宽出50cm。
1
2混凝土施工方法 1铺筑试验段 水泥混凝土道面工程在正式开始浇筑前，必须铺筑试验段，长度不应小于200m，试验段位于跑道非起降区边部。道面厚度、开仓宽度、接缝设置、钢筋设置等均应与实际工程相同。通过试验段确定以下内容：①检验砂、石、水泥及用水量的计量控制情况，每盘混合料搅拌时间，混合料均匀性等。②检验路况是否良好，混合料有无离析现象，运到现场所需时间，失水控制情况。③确定混合料铺筑预留振实的沉落度，检验振捣器功率及振实混合料所需时间，检查混合料整平及做面工艺，确定拉毛、养护、拆模及切缝最佳时间等。④测定混凝土强度增长情况，检验抗折强度是否符合设计要求及施工配合比是否合理。⑤检验施工组织方式、机具和人员配备以及管理体系。⑥根据现场混合料生产量制定施工进度计划。在试验段施工过程中，作好各项记录，对试验段的施工工艺、技术指标认真检查是否达到设计要求。如某项指标未达到设计要求，分析原因进行必要的调整，直至各项指标均符合设计要求为止。 2立模 道面模板采用5mm钢板制作，道肩模板采用16㎝或12㎝槽钢制作。企口根据设计图纸尺寸经机械压制钢板而成。模板安装前先由测量人员测定模板接头处位置及砂浆饼高程，用与道面同标号水泥砂浆按高程要求制作砂浆饼，并在砂浆饼顶上确定模板点位，砂浆饼直径一般为10-20cm，表面平整，高程误差不超过2mm。按砂浆饼上测定的点位，准确定出模板的平面位置，调整模板的直线性，然后再调整模板的顶面高程，使模板的直线性最大误差不超过5mm
（20m直线绳），高程误差不超过2mm。模板支撑必须牢固，防止混凝土施工时跑模变形，模板支撑采用间距用5×5角钢加工的支架支撑，三角架与模板必须用两支镙栓上紧，支架用直径为28mm钢钎顶紧，用木楔将模板调整后，模板与基础表面之间空隙用同标号砂浆填塞密实，检验模板以变形小，不跑模为标准。混凝土浇筑前模板涂刷脱模剂。 3混凝土拌合 混凝土拌合采用搅拌站集中拌合，搅拌站设两座，每座搅拌站由一台HZS-120型搅拌机(含自动计量装置及水泥储罐)组成，搅拌站总生产能力为120m3/h，满足三~四个作业面同时作业。采用装载机上料，混凝土拌合时间不小于90秒钟。混凝土拌合前，按施工配合比对搅拌站进行标定。为增加混凝土的和易性，施工中考虑采用RC型高效减水剂。 ①.配料精度 搅拌站配料计量误差不得超过有关规定。施工中经常校验搅拌站计量精度。加入搅拌锅的外加剂充分溶解，外加剂溶液于施工前一天配制好。 ②.拌和质量检验与控制 施工开始及搅拌过程中按频率检验坍落度(维勃稠度)，混凝土拌和物均匀一致，不得有未加水的干料、未拌匀的生料和离析等现象，干料和生料禁止用于道面摊铺。在雨天或阵雨后，应按砂石料实际含水率及时微调加水量。 4混凝土运输 混凝土采用5t自卸车运输，运输前先用水湿润车箱，停止后应冲洗车厢，每座搅拌站配4-5台自卸车，使混凝土运输能力与混凝土生产能力匹配。 5混凝土摊铺 ①混凝土摊铺采用自卸车直接接入仓，先采用人工大致摊铺平整，摊铺混凝土时预留10-15%的震实沉落量，模板及企口部位先用铁锹反扣放一些细料，摊铺中严禁抛掷耙子，防止混凝土离析。 ②摊铺填仓混凝土时间，按两侧混凝土浇筑的最晚时间算起，要符合表1-3的要求，并在相邻板上铺1m宽度的薄铁皮，防止小型摊铺机、行夯与提浆辊
机场水泥混凝土道面刻槽 施工工法 This model paper was revised by the Standardization Office on December 10, 2020
机场水泥混凝土道面刻槽施工工法 姚赛 1.前言 截至2015年，我国运输机场数量已达207个，初步形成布局合理、功能完善、层次分明、安全高效的机场体系。随着人们出行需求的提高，建设高质量机场、保证飞机安全平稳运行成为机场建设者一项重要而艰巨的任务。水泥混凝土道面由以水泥与水拌和成的水泥浆为结合料，以碎（砾）石、砂为集料，再添加适当的外加剂，配合科学合理的施工工艺铺筑而成；由于其具有强度高、稳定性好、使用寿命长、维护费用少等优点而备受青睐，是目前国内外机场道面结构的主要形式。 机场跑道滑行道都有一定的抗滑要求，当道面有水时，由于轮胎和道面接触处水润滑的作用，道面摩阻力明显降低。在《民用机场飞行区技术标准》（MH5001-2013）、《民用机场水泥混凝土道面设计规范》（MH5004-2009）和《民用机场水泥混凝土面层施工技术规范》（MH5006-2015）等规范中，均对道面抗滑和排水要求做出了较为详细的要求。 水泥混凝土道面做面处理有拉毛、刻槽和拉槽毛等。项目部承建的新建黑龙江省建三江民用机场飞行区场道工程施工（二标段），道面设计要求表面纹理深度达到，同时满足排水等要求，传统的拉毛处理无法达到设计要求，项目部在施工中积极探索、调查研究，并不断反复实践，完善道面刻槽施工工艺，最终形成本工法。 2.工法特点 施工工艺简便，易于掌握。工艺施工工序少，操作相对简单，作业人员易于掌握，施工质量容易控制。
1 民用机场沥青混凝土道面施工 1.1 材料 1.1.1一般规定 1 工程所用地沥青、矿料和外加剂等各种原材料,必须持有出厂（场）质保书,进口材料须经海关商检合格. 2 任何材料进入现场都应按规定要求进行检验并登记,签发材料验收单.验收单应包括产地、品种、规格、数量、质量、日期等.材料应分别堆放或隔离,并在料堆上插牌予以注明. 1.1.2沥青材料 1 飞行区指标II为D、E、F地机场沥青混凝土道面应采用机场道面石油沥青,其技术标准应符合MH5010表2.3.2-1规定.对于飞行区指标II为C地机场,可采用重交通道路石油沥青. 2 沥青贮运站及沥青混合料拌和厂（站）应将不同料源、不同标号地沥青分开存放,不得混杂.施工期间,贮存罐货贮油池中地沥青温度不宜低于130.C,并不得高于180.C. 停工期间,沥青允许在常温状态下存放.经较长时间存放地沥青在使用前应先抽样检验,凡不符合质量要求地沥青不得使用. 1.1.3乳化石油沥青 1 乳化石油沥青地技术要求应符合表1.1.3地规定. 乳化沥青技术要求表1.1.3 注：1.乳液粘度可选沥青标准粘度计或恩格拉粘度计地一种测定,C25,3表示测试温度25.C、粘度计孔径3mm,E25表示在
25.C时测定； 2.贮存稳定性一般用5d地,如时间紧迫也可用1d地稳定性. 2 乳化石油沥青应采用于道面所用地同种石油沥青进行乳化,沥青含量为40%~60%. 1.1.4 矿料 1 粗集料 1）粗集料应采用由岩石破碎加工而成碎石,碎石应具有足够地强度和硬度,清洁、干燥.其质量应符合MH5010表2.5.3-1地规定. 2细集料 1）细集料应清洁、干燥、质地坚硬、耐久,无杂质,其质量应符合规范（MH5010）2.5.4地规定. 2）砂颗粒、石屑地级配应符合规范(MH5011)表4.4.2-2-1和表4.4.2-2-2规定要求. 3）细集料应与沥青有良好地粘结能力.与沥青粘结性能差地天然砂及用酸性石料轧制地机制砂或石屑不得在沥青混凝土上面层使用；料源困难时可在中、下面层使用,但应在沥青种掺加抗剥离剂,其剂量经试验确定,并检验沥青与集料地粘附性、水稳定性是否要求. 3 填料 1）填料应采用石灰石、白云石等碱性石料加工磨细地石粉. 2）从沥青混合料拌和机集尘置中回收地粉尘,不得用作填料. 1．2 沥青混凝土道面施工 1.2.1一般规定 1 机场沥青混凝土道面,采用热拌热铺沥青混凝土混合料,其性能应满足密实、耐久、高温稳定性、低温稳定性、水稳定性、抗滑性等要求. 2 沥青混合料施工温度,应符合表1.2.1地规定. 沥青混合料施工温度表1.2.1
机场水泥混凝土道面设计民用机场水泥混凝土道面板厚度计算方法 1）断裂：面层板由于板内应力超过水泥混凝土强度而出现横向或2）碎裂：多出现于横向接缝（主要在胀缝位置）两侧数十厘米的 范围内。原因：缝内的滑动传力杆排列不正或不能滑动、维护不当、4）拱起：混凝土道面板在受热膨胀受到约束时，某一接缝两侧的
5）唧泥：道面板在飞机荷载作用下向下运动，使得水和泥浆通过6）剥落：道面板表面产生起皮、松动，在轮载和自然因素反复作7）松动：板块没有结构性破坏，但当轮载作用于板端时，另一端会翘起，在荷载卸除后又恢复原位的现象称为板块松动，“跷跷——松动原因：面板与基层脱空，通常是由于土基和基层塑性变形、道面损坏现象和结构设计 选择合适的材料和配合比，以获得高强、耐磨和耐久 采取适当的措施，为面层和基层提供均匀、稳定 的土基；对土基可能产生的危害采取相应措施；合理选择基层类型和基层的结构组合，减轻或防止板底脱空、唧泥或错台等损坏现象产生。 使轮载产生的最大弯拉应力保持在混凝土弯拉强度允许的 按照减小温度应力及方便施工的要求，确定板的平面尺寸。、道面损坏现象和结构设计 民用机场水泥混凝土道面板厚度计算方法
混凝土面层、基层、垫层、压实土基、天然土基 面层：等厚度、变厚度 面层：等厚度、变厚度 2、道面结构组合设计 面层：等厚度、变厚度 ——道面横断面两侧减薄后的板厚度，一般为跑道端部中间板 厚的0.7倍。 ——两侧减薄板的宽度，应根据预计交通分析，并结合板的分 ——飞机经常通过的出入口或预计的转弯、掉头地段，不得将 2、道面结构组合设计 二、面层 ——保护基层和土基，使其承受适当的荷载压力，不产生过大的体 面层混凝土：较高的抗弯拉强度和耐磨性，良好的耐冻性及尽可能、道面结构组合设计
机场道路路面的设计要求 分类: 路面工程 | 标签: 路面 机场道面的表面要求 现代飞机对机场道面的要求是不仅应有足够的强度，而且还必需具有满足飞机高速滑跑的通行性有，即跑道道面应有合适的粗糙度(抗滑性)和良好的平整度。跑道道面只有同时满足强度、粗糙度和平整度三方面技术指标的要求，才能保障现代飞机的起飞、降落时的安全、舒适，才能延长飞机和道面的使用寿命。一个完整的机场道面设计应包括上述三个方面的设计内容，本间将地机场道面表面的粗糙度和平整度进行讨论。 §4-1 机场道面的防滑要求 一、概述 为了执行作战和训练任务，以及满足不断发民的航空事业的需要，都要求机场道面允许飞机在较恶劣的气象条件下进行起飞和着陆。这样，机轮与道面间有足够的摩阻力，是防止飞机制动时打滑和方向失控的重要保证。此外，无论是高速喷气式歼击机，还是大质量的轰炸机、大型客机，对飞机着陆时的操纵和制动的可靠性都有较高的要求。而这种可靠性在很大程度上取决于机轮与道面之间有无足够的摩阻力。因此，机场道面的防滑问题就是飞机滑跑的安全问题。美国空军武器试验研究所的报告指出，美空军由于飞机在有积水层的跑道上滑跑而发生的“水上飘滑”事故，在1973年一年内就达20次。而航空和宇宙航行局的报告则
指出，有35%的飞行事故是与道面的摩阻力不适当有关。其中28%是发生在跑道有冰雪的情况下，有42%是在水导上滑跑的情况下发生的。在这两种情况下道面的摩擦系数可能都小于。其余30%的事故发生在湿跑道上，摩擦系数可能在～之间。报告指出，飞机在湿跑道上滑跑，道面摩擦系数小于是危险的。 表示机场道面抗滑性能的主要指标有道面摩擦系数和道面粗糙度。影响轮胎与道面之间摩擦系数大小的因素很多，诸如飞机滑行速度、道面粗糙度、道面状态(干燥、潮湿或被污染)、轮胎的构成、胎面的花纹、轮胎磨损状况、轮胎压力、制动效率、制协扭矩和季节因素等。摩擦系数的测定方法和仪器有很多，目前，我国应用较普遍的是摆式摩擦系数测定仪。该仪器是一种可携带的室内仪器，其摆锤底面装有轮胎面组成的滑块，以一定高度自由下摆，经潮湿道面时因摩擦而损失部分能量。由回摆高度可知损失能量的大小，根据功能原理确定道面的抗滑性能，试验条件大致相当于以50km/h速度滑跑时的摩擦情况。 测定道(路)面摩擦系数的方法很多，表4-1列出了一些国家采用的测定抗滑性的仪器。道面的粗糙度也称为纹理深度，系指道面的表面构造，包括宏观构造(粗纹理)和微观构造(细纹理)。粗纹理是指道面表面外露集料之间的平均深度，用填砂法测定；细纹理是指集料表面的粗糙度，用磨光值表示。道面表面的纹理构造使道面表面雨天不会形成较厚的水膜，避免飞机滑跑时产生“水上飘滑”现象。在飞机滑跑速度不高时，道面表面的
