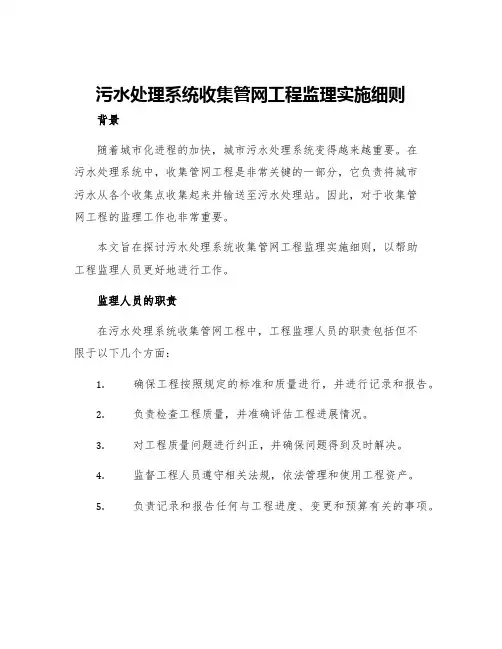

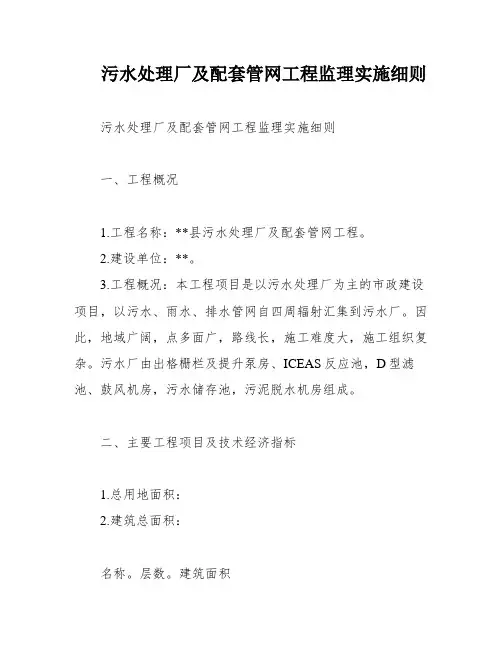

污水处理厂及配套管网工程监理实施细则
一、工程概况
1、工程名称：**县污水处理厂及配套管网工程
2、建设单位：**
3、工程概况：本工程项目是以污水处理厂为主的市政建设项目，以污、雨、排水管网自四周辐射汇集到污水厂。因而地域广阔，点多面广，路线长、施工难度大、施工组织复杂。
污水厂由出格栅栏及提升泵房、ICEAS反应池，D型滤池、鼓风机房，污水储存池，污泥脱水机房组成。
主要工程项目及技术经济指标
二、编制依据
1、建设工程委托监理合同、协议；
2、施工图设计文件；
3、监理规划
4、有关的法律、法规、规章：
（1）中华人民共和国建筑法；
（2）中华人民共和国合同法；
（3）建设工程质量管理条例；
（4）建设工程安全管理条例；
（5）建设工程监理规定；
（6）建设工程标准强制性条文；
（7）建设工程监理规范；
5、施工验收标准和规范：
（1）地基与基础工程施工及验收规范（GBJ202-83）（2）混凝土工程施工及验收规范（GB50204-92）
（3）砌体工程施工及验收规范（GB50203-2002）
（4）建筑工程施工质量验收统一标准（GB50300-2001）
6、本工程监理规划
7、已审查批准的施工组织设计或专项施工方案
三、设计要求
1、本工程±0.00标高为1665.60。
2、抗震设防等级为乙类，抗震设防烈度为七度，设计基本地震加速度值为0.15g，抗震分组为第三组，场地土类型为中软场地土，场地类型为Ⅱ类,建筑结构安全等级为二级。
3、建筑混凝土环境类别上部为一类；基础、地梁为二a类；设计合理使用年限为50年。
4、框架抗震等级为二级。
5、风荷载取值：基本风压0.3KN/M2。
四、监理要点
（一）钢筋工程
1、预控要点
（1）钢筋的进场检验
1）要求施工单位对进场的每批钢筋进行报验，填写报验单。监理应审核所报验的到场钢筋规格、形状、外观质量、数量、出厂合格证、材料证明书等是否满足规范要求。
2）应对进场的每种规格的钢筋随机任选二根，每根取两个试件分别进行母材拉伸强度（包括屈服点、抗拉强度和伸长率）及180°
冷弯实验。对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求，当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合：
①钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于
1.25
②钢筋的屈服强度实测值与强度标准值（fy）的比值不应大于
1.3
试验合格，满足设计及规范要求的，可用于工程施工中。反之，如有一项不符合验收要求，则从同一批中另取双倍数量的试件重做上述各项实验，如仍不能满足要求，则该批钢筋判定为不合格品，不得使用在工程中，应立即要求施工单位清退出场，重新进货。
（2）在钢筋焊接加工前，对重要焊接施工部位，为检查钢筋的可焊性，保证施工工序质量，在工程开工或每批钢筋正式焊接之前，应要求施工单位对主要的钢筋连接方式进行现场条件下的钢筋焊接性能实验，监理应现场见证焊接操作过程。实验合格后，方可正式进行施工焊接。焊接数量与要求和施工质量检查与验收时相同。如在焊接中发现钢筋出现脆断、焊接性能不良或机械性能显著不正常现象时，应进行化学成份分析或其他专项检验。
（3）审核焊接所用焊条、机械连接用带肋钢筋套筒、锥螺纹套筒出厂合格证，用于带肋钢筋套筒冷挤压连接的挤压机挤压力检验标定报告、锥螺纹连接用力矩扳手的生产厂家产品许可证及力矩扳手扭力仪签定的合格证。
（4）审核《施工组织设计》中，钢筋工程施工技术措施是否满足设计图纸及规范要求，如不满足要求应要求施工单位补充修改。
（5）检查钢筋工程施工人员到位情况及施工设备准备情况。审核钢筋焊工、进行锥螺纹连接及带肋钢筋套筒冷挤压的操作工程。技术管理和质量人员的上岗资格证，要求上述工人必须持证上岗。
（6）检查现场施工技术交底是否已经进行。
2、过程控制要点
钢筋工程施工过程中，监理主要采取现场巡视检查、测量、实验等手段控制钢筋工程施工质量。主要过程有：
（1）钢筋加工质量的控制
1）现场巡视检查钢筋焊接加工质量，要求焊接钢筋应保证规范规定的焊接长度及焊接缝高度，焊接外观质量也应满足规范要求。
直径10mm以上的钢筋，应优先采用焊接接头，尤其是闪光对焊接头。只在不能实行闪光对焊时，采用电弧焊、电渣压力焊、气焊等。
①闪光对焊质量检验
闪光对焊质量检验分为力学试验和外观检查。
A、力学实验
包括拉伸试验和弯曲试验，分别从每批成品中切取6个试件，3个进行拉伸试验，3个进行弯曲试验，试验结果应符合：拉伸试验
3个拉伸试件的抗拉强度均不得低于该级别钢筋的抗拉强度标准值；
至少有2个试件断于焊缝之外，并呈延性断裂；
当检验结果有一个试件的抗拉强度低于规定指标，或有2个试件在焊缝或热影响区发生脆性断裂时，应取双倍数量的试件进行复验，复验结果，若仍有一个试件的抗拉强度低于规定指标，或有3个试件呈脆性断裂，则该批接头即为不合格品。
弯曲试验
焊缝应处于弯曲的中心点，弯心直径为：Ⅰ级2d（mm），Ⅱ级4d(mm)；弯曲角为：Ⅰ级90°，Ⅱ级90°。
弯曲至90°时，接头外侧不得出现宽度大于0.15mm的横向裂纹。
弯曲试验结果如果有两个试件未达到上述要求，应取双倍数量的试件进行复验，复验结果若有三个试件不符合要求，则该批接头即为不合格品。
在同一班内，由同一焊工，接同一焊接参数完成的300个同类接头作为一批。一周内连续焊接时，可以累计计算。一周内不足300个接头时，也按一批计算。
B、外观检查
接头处不得有横向裂纹；
与电极接触处的钢筋表面，对于Ⅰ、Ⅱ级钢筋，不得有明显的烧伤；
接头处的弯折，不得大于4度；
接头处的钢筋轴线偏移值不得大于0.1倍的钢筋直径，且不
得大于2mm。
当有一个接头不符合要求时，应对全部接头进行检查，剔出不合格品，经切除重焊后，可提交二次验收。
②电弧焊质量检验
电弧焊的质量检验分为拉力试验和外观检查。
A、拉力试验
三个拉力试件的抗拉强度均不得低于该级别钢筋的抗拉强度标准值；
三个试件均应断于焊缝之外，并至少有两个试件呈延性断裂；
当检验结果有一个试件的抗拉强度低于规定指标，或有两个试件发生脆性断裂时，应取双倍数量的试件进行复验，复验结果，若仍有一个试件的抗拉强度低于规定指标，或有3个试件呈脆性断裂，则该批接头即为不合格品。
B、外观检查
焊缝表面平整，不得有较大的凹陷、焊瘤；
接头处不得有裂纹；
咬边深度、气孔、夹渣等数量与大小，以及接头尺寸偏差，不得超过下表要求：
钢筋电焊弧焊接头尺寸偏差及缺陷允许值
注：1、d为钢筋直径（mm）；2、负温电弧焊接头咬边深度不得大于0.2mm
坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm。
外观检查不合格的接头，经修整或补强后可提交二次验收。
电弧焊接头外观检查时，应在清查后逐个进行目测或测量。
③电渣压力焊接头质量检验
电渣压力焊质量分为拉伸试验和外观检查
A、拉伸试验
从每批接头中随机切取3个试件做拉伸试验，且应按下列规定抽取试件：
在一般构筑物中，应以300个同级别钢筋接头作为一批；
在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头仍应作为一批。
拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
当试验结果有1个试件的抗拉强度低于规定值，应在取6个试件进行复验。复验结果，当仍有1个试件的抗拉强度小于规定值，应确认该批接头为不合格品。
B、外观检查
四周焊包凸出钢筋表面的高度应大于或等于4mm；
钢筋与电极接触处，应无烧伤缺陷；
接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于
2mm。
外观检查不合格的接头应切除重焊，或采取补强焊接措施。
2）加工的钢筋锥螺纹丝头的锥度、牙形、螺距等必须与连接套的一致，并配套的量规检测合格。已检验合格的丝头加以保护。钢筋一端丝头就戴上保护帽，另一端与连接套筒进行连接后，按规格分类堆放整齐待用。
3）现场巡查钢筋锥螺纹加工质量，要求钢筋攻丝丝数、加工外观质量应符合规程规定。检查锥螺纹连接质量，应用专用的力矩扳手进行检查，不得与施工安装混用。检查前，力矩扳手刻度应调到0，检查时，要求在显示规定的受力值下，拧动力矩扳手直到出现“咔嗒”声；
4）现场巡查钢筋套筒冷挤压连接质量，应按规定的挤压力进行连接，并提供有效的形式检验报告；
5）检查钢筋加工的形状、长度尺寸须符合设计及规范要求。
6）钢筋连接接头的取样试验
监理应督促施工单位按照质量验收标准要求，在施工单位自检合格的基础上，对钢筋接头进行见证随机取样。
钢筋焊接按连接点个数以300个为一批（不足300个按300个计）的规定进行成品随机取样试验；
钢筋机械连接（包括锥螺纹连接及套筒冷挤压连接），在同一施工条件下采用同一批材料的同等级、同形式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作同一个验收批。
对每一验收批，必须在工程结构中随机截取3个试件作单向拉伸试验，试验满足要求，可以用于工程施工中，不满足要求，则取加倍试件试验，满足要求，可以用于工程中，反之，则要求该批连接钢筋不得用于工程施工中，钢筋加工成形不满足设计图纸及规范要求的，也不得用于工程的施工。
在现场连续检验10个验收批，其全部单向拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍。
（2）钢筋工程施工质量的控制
钢筋工程施工前，应进行现场测量放线，确定轴线、柱、梁、板位置及几何尺寸，弹出墨线，经监理检查验收后进行现场钢筋施工。钢筋工程在施工过程中，监理主要采用现场全数检查，见证取样试验的手段控制施工质量，具体要求如下：
1）受力钢筋
间距允许偏差±10mm
排距允许偏差±5mm
2）箍筋、构造筋间距：
绑扎允许偏差±20mm
3）钢筋弯起点位置：
允许偏差20mm
4）受力钢筋保护层：
基础允许偏差±10mm
梁、柱允许偏差±5mm
彝良县城市污水处理厂及配套管网工程 --管网工程二期 道 路 保 通 方 案 编制: 审核: 审批: 云南成杰建筑工程有限公司 彝良项目部 2016年3月15日 目录 第一章、工程概况 (2) 第二章、编制目得及保通原则 (2) 第三章、组织机构及职责 (3) 第四章、施工期保通措施 (4)
第五章、保通安全措施 (7) 第六章、紧急情况处治 (9) 第一章、工程概况 本工程为彝良县城市污水处理厂配套管网工程--管网工程二期,工程地点起始于彝良县新场镇。本工程施工得路段属于次干路,过往车辆较多,由于工程开工后,未得到全封闭道路施工得许可,只有在施工得同时,采取道路保通措施。 为了做好管网施工期间边施工、边通行得工作目标,管网施工项目部专门成立了保通组,明确了工作职责。由于既要处理好施工,又要处理好道路通行。若施工单位只强调施工工期、施工质量与施工进度,而不重视道路因施工外部因素对通行安全造成得影响,那么对施工时产生得危险也就是必然得。所以,就必须对施工方案中所涉及到影响交通安全得部分要做细、做完善。各类交通标志标牌得设置、施工对道路通行得影响程度、安全区域得设置长度、应急抢险以及保通岗等都很重要。最后,由保通组按论证后得保通方案进行实施。在具体得实施过程中,保通办公室应日常对各标段进行例检,凡发现问题,由保通办立即对其整改。从实施得整体过程来瞧,通过各方通力协作、明确职责,使其多方建立了良好得协调沟通机制,不但施工没有受到影响,而且还确保了新场段道路得安全畅通,更没有因施工导致发生严重堵车、重特大交通事故。 第二章、编制目得及保通原则 1、为确保在本施工路段得道路畅通,同时预防及应对各类突发
污水处理厂管道安装施工技术 摘要：对污水处理厂管道安装施工技术进行了介绍，着重介绍管道安装施工不同阶段操作要点。 关键词：污水处理厂，管道安装，施工技术 1、概述 随着我国城市人口的日益增多，城市污水的量也在日益增多，使我国对环保的要求也越来越高，对城市污水须经处理达标后方可排入河流及水体，所以我国新建了大量的污水处理厂。污水处理厂往往具有规模庞大、设备较多、管线复杂等特点，这些都给污水处理厂的施工带来了一定的难度。 2、管道安装施工技术 管道安装主要施工顺序：测量一基槽开挖及降水一回填碎石、中砂一下管安装一闭水试验一回填中砂、素土一分层夯实。 2.1测量 测量放线。污水处理厂管线错综复杂，分布在整个场区，对平面位置和高程精度要求高，测量工作质量直接影响工程质量，测量工作是工程重点控制环节，应在厂区布置测量控制网。 管线放线。计算管道中心线坐标，根据已测放的坐标控制网点， 用全站仪测放每段管线的管中心控制点，并用木桩每隔10m^ 20m标出管道中心线，同时把中心线桩引测到开挖面以外设中心线控制桩，以利于
基槽开挖后复测。再根据中心线量出管沟开挖边线，用白灰粉放出沟槽边线后进行土方开挖施工。 2.2、基槽开挖及降水 221基槽开挖 根据中心线量出管沟开挖边线，用白灰粉放出沟槽边线后即可进行土方开挖，并根据施工现场的土质和实际条件要求对沟槽边坡进行支护。埋地管道基础采用未经扰动的人工开挖（或机械开挖）的土弧基础上。不管采用何种开挖方式，应保证弧面与管道弧面吻合，个别不吻合的部位应以中粗砂回填密实。在整个沟槽宽度范围内，应分层夯实，压实系数应满足要求。 2.2.2基槽降水 开挖顺序一般从槽底标高较低的地方开始，这样是为了让水能顺利的流到集水坑当中。基槽降水主要通过集水坑和排水沟来排水，集水坑设置再标高较低的一端，开挖深度为基槽以下0.5m，然后埋入无砂管；排水沟设置再基槽的两侧与积水坑相连，深度为30cm 在降水过程中，要留一定量的水泵备用，以便即使更换损坏的水 泵，保持抽水不间断，维护管槽施工的安全 2.3回填碎石、中砂 基槽开挖完毕后，清净槽底的各种杂物与淤泥，进行回填碎石作业。碎石回填完毕后，随即回填中砂垫层，并用打夯机夯实。 2.4钢管安装 2.4.1安装前注意事项 运输管道的车体应保证放得下管道不使管道悬吊。装运管道时，管道
中兴路（万洪路--陇海路）路段给水管网工程监理实施细则 编制人： 审核人： 河南宏业建设管理股份有限公司 中兴路路段给水工程项目监理部 2017年09月
目录 一、工程概况 二、编制依据 三、专业工程特点 四、监理工作流程 五、监理工作控制要点 六、监理工作方法及措施
给水管网工程监理实施细则 一、工程概况： 中兴路（万洪公路–陇海铁路）位于河南省中牟县汽车产业园区，中牟县城南部的一条主干道，为现状道路。本工程南起万洪公路，北至陇海铁路，与现状中兴路对接，红线宽50米，工程全长858.45m。沿线分别与万洪公路、通达路、盛园路、陇海铁路相交，其中万洪公路、陇海铁路为现状，通达路、盛园路为规划道路，因缺少规划道路资料，本次工程仅做位置示意。中兴路有现状雨水。本工程为配套给水工程。 本工程暂无规划，根据中兴路道路管线综合规划（商都大道–清溪街（2014.06）、中兴路道路管线综合规划（万洪公路–郑民高速辅路）（2013.01）《中牟新城水厂建设项目–配水管网总体布置图》（2014.01）中关于给水的规划以及业主单位意见，中兴路（万洪公路–陇海铁路）给水系统为：沿中兴路敷设一道DN800给水管并与中兴路（穿陇海铁路段）已设计DN800给水管，万洪公路现状DN300给水管、中兴路（万洪公路以南）现状DN800给水管连接，形成供水管系统。 经过查阅业主提供资料及现场勘查，中兴路（穿陇海铁路）段给水管位中西24.5米，万红公路现状给水分别为中南28米DN300给水、中北28米DN400给水，中兴路（万洪公路以南）段给水管位中东18米（渠化段中东21米）给水管径为DN800、DN1000；中兴路给水水源为7.5万吨/天的中牟县新城水厂，通过本工程及穿陇海铁路段给水管的建设，将中牟县新城水厂给水输送到城市中心城区。经与业主单位沟通，本次设计给水管位：路中西24.5，与中兴路（万洪公路以南）对接段管位中东23米。本工程一般采用开挖法施工，穿过现状道路段采用顶管法施工。 各参建单位如下： 建设单位：牟源水务发展有限公司
目录 一、编制依据 (2) 二、工程概况 (3) 2.1、项目概况 (3) 2.2、本项目的主要施工内容 (3) 2.3、工程造价及合同工期 (3) 2.4、本工程的主要设计情况 (3) 三、工程施工特点和技术要求 (4) 3.1、工程特点 (4) 3.2、本工程的技术要求 (5) 四、管理目标 (6) 4.1 质量目标 (6) 4.2 工期目标 (7) 4.3 安全生产目标 (7) 五、总体施工部署 (7) 5.1施工前的准备工作 (7) 5.2管线探测 (8) 5.3建筑物的保护 (8) 5.4施工总体部署 (9) 5.5、项目实施的思路 (10) 六、项目组织机构 (11) 七、施工进度安排 (14) 八、施工准备 (16) 8.1临时工程建设 (16) 8.1.1施工平面布置 (16) 8.1.2临时设施计划 (17) 8.1.3施工总平面布置图 (18) 8.2、工程试验 (18) 8.3、工程测量 (18) 8.4、技术准备 (18) 九、资源配置 (19) 9.1劳动力安排计划 (19) 9.2材料投入计划及其保证措施 (19) 9.3施工机械投入 (20) 十、主要工程施工方案 (22) 10.1钢带增强聚乙烯螺旋波纹管施工 (22) 10.2Ⅱ级钢筋混凝土承插管施工 (27) 10.3管沟回填 (33) 10.4塑料及钢筋混凝土检查井（沉泥井）施工 (34) 10.5闭水试验 (40) 十一、关键工序和特殊工序的界定 (42) 十二、危险源及重要环境因素识别 (43) 十三、应急预案 (45)
十四、沟槽边坡稳定监测及雨季施工措施 (47) 十五、技术保证措施 (49) 15.1质量保证措施及质量违约承诺 (49) 15.1.1质量责任制 (50) 15.1.2质量保证体系框图 (51) 15.1.3质量保证措施 (52) 15.1.4工程质量违约承诺 (53) 15.1.5成品保护措施 (54) 15.1.6地下管线及地上地下既有设施的保护加固措施 (54) 15.2工期的保证措施 (58) 15.3安全文明施工保证措施 (60) 15.3.1安全生产保证体系 (60) 15.3.2安全保证措施 (60) 15.4文明施工及保证措施 (63) 15.4.1施工过程的文明施工管理 (63) 15.4.2现场垃圾、废料处理 (64) 15.4.3现场公用照明及施工照明管理 (64) 15.4.4现场夜间施工管理 (64) 15.4.5防止水污染措施 (65) 15.4.6施工噪声污染控制措施 (65) 15.4.7周边环境保护措施 (65) 十五、工程保修及回访安排 (67) 十六、附表 附表一拟投入的本项目的主要施工设备表 (68) 附件二拟投入的试验和检测仪器设备表 (69) 附件三劳动力计划表 (70) 附件四计划开、竣工日期和施工进度网络图 (71) 附件五施工总平面图 (71) 附表六临时用地表 (72)
污水处理厂污水管道施工 组织设计 Modified by JEEP on December 26th, 2020.
目录第一章编制总说明................................... 第二章编制依据..................................... 第三章工程概况..................................... 第四章工程施工部署................................. 第五章施工准备..................................... 第1节施工人员准备.............................. 第2节施工技术准备.............................. 第3节施工现场准备.............................. 第4节施工机械准备.............................. 第5节施工物资准备.............................. 第六章施工方案及主要技术措施....................... 第1节管线工程测量 (17) 第2节管道基槽挖土施工.......................... 第3节管道工程施工.............................. 第4节检查井砌筑工程施工........................ 第5节顶管工程施工.............................. 第七章施工工期及施工进度计划....................... 第1节总体施工安排.............................. 第2节阶段进度计划目标及施工进度计划............ 第八章施工进度计划保证措施......................... 第九章质量目标及质量保证措施.......................
- 市政监-23 市政基础设施工程 监 理 实 施 细 则 工程名称：*****市污水管网改造完善工程 建设单位：*******市政维修管理站 监理机构：上海***********咨询有限公司 ******市污水管网改造完善工程项目监理 部 总监理工程师： 二0 0七年六月
目录 一.编制目的和依据 (2) 二.工程施工测量监理 (2) (一) 开工前测量准备和控制测量监理 (二) 管道（渠）工程测量监理 (三) 地基处理(搅拌桩)测量监理 三.材料见证取样监理 (4) 四.排水管道工程施工质量监理 (5) (一)工程概况及特点 (二)监理工作流程 (三)监理工作要点 五.道路施工质量监理 (13) 六.顶管施工质量监理 (18) 七.安全监理实施细则 (24) 八.监理工作的方法和措施 (28) 九.旁站监理方法和要求 (29)
一．编制目的和依据 为实现工程施工监理的控制目标，在本工程监理规划的基础上制定更具实施性和操作性的监理工作细则，起到具体指导工程监理实务作业的目的。本实施细则内容为主要分项工程施工质量的监理程序、监理要点和监理方法。编制依据为: 1．本工程设计文件、施工图纸 2．工程委托监理合同、工程施工合同 3．本工程监理规划 4．《给水排水管道工程施工及验收规范》（GB 50268—97） 5．《埋地高密度聚乙烯中空壁缠绕结构排水管道工程技术规程》（DBJ/T 15—33—2003） 6．《纤维缠绕玻璃钢管道安装设计与施工》 7．《埋地给水排水玻璃纤维增强热固性树脂夹砂管道工程施工及验收规程》（CECS129-2001） 8．《玻璃纤维缠绕增强热固性树脂夹砂压力管》（JC/T83-1998） 9．《建筑地基处理技术规范》（JGJ79—2002） 10．《建筑基坑支护技术规程》（JGJ120—99） 11．《建筑地基基础工程施工质量验收规范》（GB 50202—2002） 12．《混凝土结构工程施工质量验收规范》（GB 50204—2002） 13．《砌体工程施工质量验收规范》（GB 50203—2002） 14.《钢筋焊接及验收规程》(JGJ18-96) 二．工程施工测量监理 (一)开工前测量准备和控制测量监理 1．开工前监理工程师须检查承包人测量人员资质、岗位证书和数量；测量仪器型号、精度和检定情况。 2．检查控制桩平面位置和高程的复核结果与精度。 3．检查承包人开工前布设的临时水准点和管道（渠）轴线控制点的成果与精度，并组织复核测量及签认。 4．承包人须校测原管道、构筑物与本工程衔接的平面位置和高程，监理工程师进行
一、编制说明 本工程为**市第一污水处理厂配套管网一期工程的一子项工程。根据业主提供的设计图纸和现场勘察情况，结合招标文件的各项条款、说明和工程正式预算书，可以确定工程的施工要求比较高、时间紧、任务重。 为了使工程建设有条不紊的实施，确保质量好、速度快、造价低，我公司从本工程的性质、规模、施工地段的条件、业主对工期、质量的要求、劳动力调配、机械设备、材料供应、地质、气候条件、夏（冬）雨季施工、文明安全施工、控制成本等各方面全局出发，统筹考虑，拟定一个科学合理的方案来指导施工，确保济川路东延段污水管道工程全过程的施工的各个方面都能处于最佳受控状态，克服施工中的盲目现象，有效地组织好济川路东延段污水管道工程的施工，从而取得优质高效、低成本、文明施工的全面效益。 我们编制的依据是： 1、业主的提供的设计图纸、招标文件、答疑及工程预算书。 2、现场全线踏勘、了解的第一手资料。 3、地质地貌、水文、气候降雨量等资料。 4、上海市工程建设规范《玻璃纤维增强塑料夹砂排水管道施工及验收规程》（D G J08-234-2001）及国家标准《给水排水管道工程施工及验收规范》（G B50268-97）。 5、《公路工程施工安全技术规程》（J T J076-95）。 6、本公司多年来的公路和城市道路、排水、污水工程的施工经验。 本施工组织设计将主要就工程设计内容且业主招标范围工程的施工，并集中从组织机构、施工程序、施工方案、主要施工方法、机具、进度计
划、质量控制以及与业主、监理等单位之间的配合、协调，安全生产、文明施工等方面进行论述。 二、工程概况 2.1工程概述 济川路东延段污水管道工程位于**市新区，工程建设单位是**市地产开发公司，由中国船舶工业第九设计研究院设计。 济川路东延段污水管道工程始于W29号井，待接入污水厂，全长366米。本期工程的建设，对完善新区污水网络，促进区域内排水网络的形成，加快**城市发展有着十分重要的意义。 2.2设计概况 根据该工程的初步设计文件（含批复意见）及业主提供的含道路规划红线的道路图纸和地形测量图进行设计。 1、平面线型设计 设计桩号为K0+016～K0+366（排入污水厂段未注明长度） 2、纵断面线型设计 纵坡为0.7‰。 3、排水系统 (1)、污水主管管径为d1100，管道采用玻璃钢夹砂管管S N1100。 (2)基础：基础采用砂垫层。 (3)排水检查井：采用圆形污水检查井。
目录 投标书错误!未定义书签。 授权委托书错误!未定义书签。 开标一览表错误!未定义书签。 投标人基本情况表错误!未定义书签。 报价清单错误!未定义书签。 工艺管道制作与安装工程量清单计价表错误!未定义书签。 设备安装工程量清单计价表错误!未定义书签。 第一章施工组织设计2 第一节项目名称2 第二节项目概述2 第三节编制依据2 第四节工程总目标2 第五节项目实施3 一、施工部署3 二、生产准备4 三、工程测量与施工放线4 四、控制线的交接、建立保护主控制桩6 五、施工方法及技术措施6 六、管道敷设7 七、设备（包括配套设施）安装部分8 第六节项目部组织机构及职责14 第七节质量保证措施19 第八节健全安全生产管理制度21 第九节文明生产文明施工组织机构错误!未定义书签。 第二章其它错误!未定义书签。 第十节单位与标准错误!未定义书签。 第十一节售后服务错误!未定义书签。 第十二节部分业绩错误!未定义书签。 第三章附件错误!未定义书签。 附件1-1 同类项目成功案例一览表错误!未定义书签。 附件1-2 参加本项目的主要技术和售后服务人员情况表错误!未定义书签。附件1-3 项目经理简历表错误!未定义书签。
施工组织设计 第一节项目名称 武汉市某污水处理厂一期工程工艺管道和设备安装项目 第二节项目概述 江夏某污水处理厂紧靠纸坊文化北路和世纪大道交汇处，本期工程用地面积约为6.84×104m2。 根据甲方提供的图纸和我们实地勘查，现场项目施工面大部分处在管道敷设的高程以下，开挖土方工程量小，但管道墩桩增多，基础部分工作量增大，回填土方的量也很大。 本项目敷设的管道种类较多，并有各种设备和闸门、阀门的安装，土建工程也在进行，因此，各工程面的展开有许多意想不到的困难，本着求实务进的原则，我公司在施工过程中，想办法克服各种困难，圆满完成施工任务。 第三节编制依据 本工程施工组织设计，主要依据目前国家对建设工程质量、工期、安全生产、文明施工、降低噪声、保护环境等一系列的具体要求，依照《建设工程质量管理条例》、《武汉市某污水处理厂一期工程工艺管道与设备安装项目招标文件》、《武汉市江夏某污水处理厂厂区工程施工图设计》、《投标答疑》以及根据实地勘查的数据，结合本工程实际，进行了全面而细致的编制。 本工程施工组织设计，是按照建设单位招标文件内容要求，经公司专题会议研究后，进行了认真而详细的编制，未提之处均按照国家现行建筑工程施工质量验收规范以及有关文件等要求的具体规定进行施工。 第四节工程总目标 在本工程施工中我公司将自始自终以一个思想、二个服从、六个目标为宗旨，优质、高速、安全、文明地完成本工程的施工任务。 一个思想是：工程质量、安全、服务第一的思想放在首位，并贯穿于整个工程施工的全过程。 二个服从是：工程成本服从工程质量，企业效益服从社会效益。 六个目标是：工程质量目标、工期目标、安全生产目标、文明施工目标、新技术应
目录 第一章工程总体概述 (1) 第一节编制说明和依据 (1) 第一章工程总体概述 (1) 第一节编制说明和依据 (1) 一、编制说明 (1) 二、编制依据 (1) 三、工程概况 (1) 四、设计要求 (1) 五、工程特点 (3) 六、环境及作业条件 (3) 第二节施工重点、难点分析及对策 (4) 一、施工难点分析 (4) 二、施工对策 (4) 三、施工技术方面重点、难点分析和对策 (5) 第三节施工目标 (7) 一、质量目标 (7) 二、工期目标 (7) 三、安全目标 (7) 四、文明施工及环保目标标 (7) 第四节施工总体设想及施工段划分 (7) 一、总体安排设想 (7) 二、施工段划分 (8) 三、总体施工程序总体 (8) 第五节施工组织机构 (8) 一、施工组织机构图 (9) 二、项目管理机构主要人员一览表 (9) 三、项目管理机构主要人员简历、职称、上岗证资料复印件 (10) 第六节作业准备计划 (10) 一、现场准备 (10) 二、技术准备 (10) 三、施工机具准备 (11) 四、劳动力准备 (11) 五、物资准备 (11) 六、对埋地管线摸查 (11)
第七节施工协调配合管理 (12) 一、与建设单位协调配合措施 (12) 二、与监理协调配合措施 (12) 三、与设计方协调配合措施 (13) 四、与质监站协调配合措施 (13) 第八节交通维护疏导措施 (13) 一、交通疏导重点及指导思想 (13) 二、交通保证和协调措施 (13) 第二章施工进度计划和各阶段进度的保证措施及违约责任 (15) 第一节工程进度总计划 (15) 一、编制依据 (15) 二、编制原则 (15) 三、工程进度计划网络图、横道图 (15) 第二节各阶段进度保证措施 (15) 一、做好施工准备，确保工期 (15) 二、具体落实措施，确保工期 (16) 三、优化施工部署、缩短施工工期 (17) 四、采取合理技术措施，确保工期 (17) 五、严密组织管理、保证计划实现 (18) 第三章劳动力和材料投入计划及其保证措施 (19) 一、劳动力计划表 (19) 二、劳动力使用计划图 (19) 三、主要材料投入计划表 (20) 四、投入人力及材料保证措施 (20) 第四章机械设备投入计划 (22) 第五章施工平面布置及临时工程 (23) 第一节临时设施布置 (23) 一、施工便道、场内运输道路布置 (23) 二、生活、办公用房等临设的布置 (23) 第二节施工供水、供电总体方案 (23) 一、供电方案 (23) 二、供水方案 (23) 第三节文明施工围蔽、场地硬化 (23) 第四节施工平面布置图 (24) 第六章关键施工技术、工艺及工程项目实施重点、难点分析和解决方案 24第一节施工测量放线 (24) 一、概述 (24)

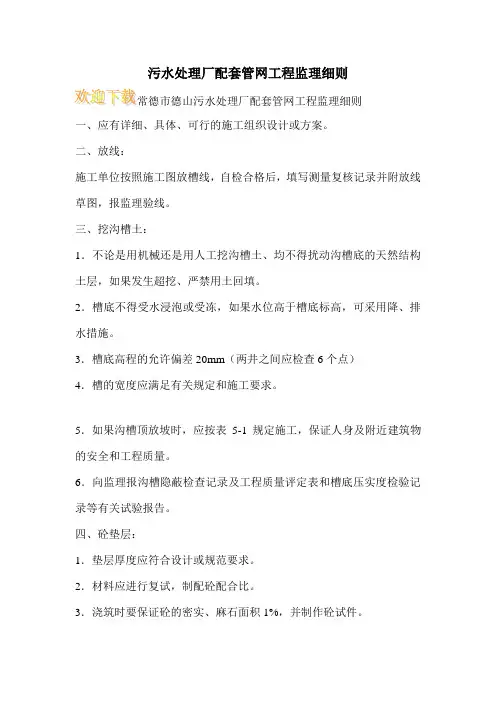

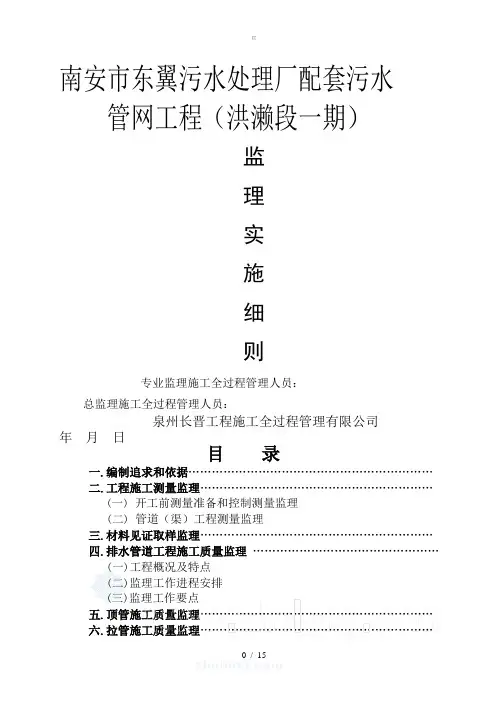

南安市东翼污水处理厂配套污水管网工程（洪濑段一期） 监 理 实 施 细 则 专业监理工程师： 总监理工程师： 泉州长晋工程项目管理有限公司 2014年09 月02 日
