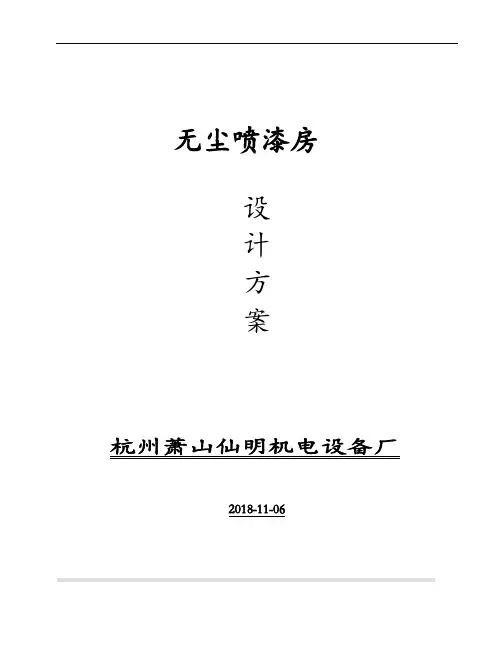

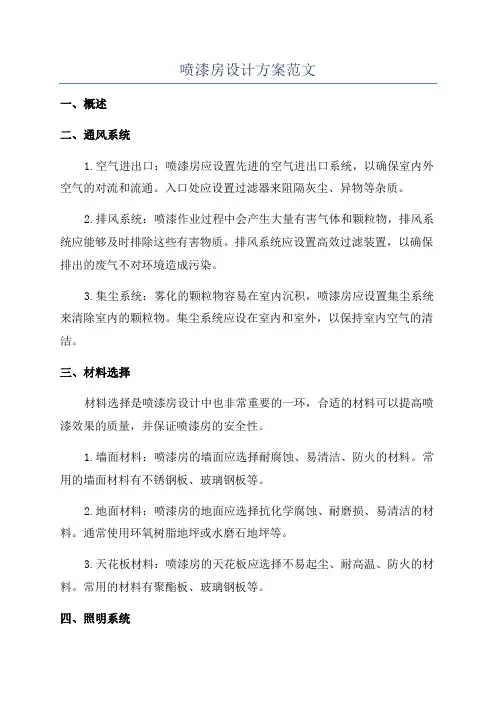

无尘喷漆房
设
计
方
案
杭州萧山仙明机电设备厂
2018-11-06
第一部分、货物及其服务得说明
1、设备清单:
2、交货期
合同生效30天完成设备制造及安装。
3、质量保证
3、1、我公司以质量体系运作,我们对承包范围内得一切设备从设计、制造、安装、调试至交付验收均按照规定体系程序执行,在全过程中充分听取用户方意见,接受用户方监督。实施责任工程师制,挑选经验丰富技术水平高得项目总设计师,全面负责本次项目。
3、2、我们在工程承包方面有丰富得经验,完全能够按时优质地完成整个工程,确保产品质量,用户不必承担任何风险。
3、3、施工质量控制措施
（1）质量目标得制定及论证
施工组织设计由技术质检部会同工地主任进行论证,科学地确定目标管理值。
目标得分解及方案
以质量指标为依据,按项目施工得管理层次进行分解开展,落实到有关责任者成为施工过程
中得质量职责。质量职责包括质量责任与质量权限。质量职责就是建立质量管理网络、质量责
任制得一部分,而质量责任制就是质量目标、计划待以落实得保证。
（3）施工过程中得质量控制责任考核
施工质量实行三级控制,层层把关。
3、4、计量器具得配备计划
（1）按施工组织设计中得实际工程量得需要及安装得技术质量要求,配备好工地得计量
器具。
（2）用于施工中计量检测器具其等级符合技术要求。
3、5、人员控制
对施工得各专业人员进行资质审查,凡从事特种工作得操作人员须持证上岗。
3、6、物资控制
对进入现场得原材料、半成品、零部件等物资质量得控制要求,并由责任部门与责任者对物资得质量控制进行监督检查,认真做好检查记录,建立物资控制台帐。
3、7、工序控制
对关键部位与薄弱环节设置控制点,并实施具体得控制措施与办法。施工过程中严格“三检”制度,做到“谁施工,谁负责”,“上道工序不合格不得转入下道工序”。
3、8、质量检验及不合格产品得控制
严格按照质量检验规章制度,实行岗位责任制对不合格产品坚决返工,奖优罚劣。
3、9、检验与试验控制
（1）对工程中得材料、半成品、零部件等必须有合格证与质保书。
（2）施工质量严格按合同规定得质量检验评定标准进行施工、检查、评定。
3、10、加强内部得技术管理
图纸会审。开工前,由技术部门组织专业人员对该工程与施工图进行会审,解决施工
图纸上存在得问题。提出详细施工计划、材料计划、施工方案,并作好图纸会审记
录。
（2）技术交底。开工前,由有关技术人员进行施工工艺规范,技术质量要求书面得详细交底。
质量自检与互检。各施工组在每项工程量,要求施工人员自检,自检完成后,应及时
进行质量抽检工作,并马上将抽检结果通知施工组,对不符合质量要求得部分,责令
限期解决。
（4）最终检验
单位工程竣工后,按规定标准规范进行检验。
3、11、甲方可随时到现场对卖方得生产制造进行监督。
4、安装调试与验收
4、1乙方工作人员在现场安装调试服从甲方得管理,遵守甲方得厂纪厂规。
4、2设备安装调试后,由双方依据国家有关标准与技术要求共同对设备外观、安装质量进行检查验收,设备整体性能参数与各个零部件要达到验收标准,达到验收标准方可以正式交付使用。
5、售后服务:
5、1按国家有关规定提供一年得免费保修,保修期自交付之日起计算,保修日期从正式交付使用之日起计算;质保期内出现得设备质量问题,我方维修人员在接到需方通知后立刻作出响应,24小时内抵达需方现场解决问题,提供无偿服务。并实行售后服务签单制,如厂方对售后人员不满意,我方立即更换。
第二部分、货物及其技术性能说明
三、设备技术说明:
1、室体:室体内径(长×宽×高):6000*4000*4500,为保证整个室体强度,室体骨架采用方钢管制作。室体壁板选用δ50厚岩棉复合板,内外板与保温材料整体压制而成一体,外板为白色、内板为白色。该板具有以下特点:
轻型、新颖、造型美观;
保温、隔热、隔声性能好;
强度、刚度、稳定性、抗冲击、抗震性能较好,具有耐腐蚀,耐大气性好;
预制装配化程度高,施工快捷,耐久性好,防水及使用寿命长。
岩棉复合板具有子、母插口接头,热桥系数小。整个室体侧板与顶板均选用复合岩棉保温板,保证室体强度、稳定性、保温性、密封性、抗冲击性、抗震性等达到国家或有关行业标准要求。
2、工件出入大门装置:大门三开门
6、照明系统:在室体得顶侧部安装照明灯。灯管采用隔爆型佛山一体高效光源,既安全又节
能且维护方便,从而保证光强≥600Lux。整个照明系统均采用隔爆装置。
7、送风系统:主要由送风机、镀锌板、方钢管型钢框架组成。
7、1、送风量得确定:考虑风阻等因素,则确定总送风量20000 m3/h。配置2台节能风机,
该风机采用镀锌板模压成型,具有低转速、高风量、低噪音等特点。参数如下:
型号:YDW-11
转速1450r/min
流量10000m3/h
全压:938Pa
配用电动机功率 1、5KW
数量:2台
7、2送风机座机座,采用拼装式结构,便于拆装维修保养。
8、过滤系统:清洁度就是衡量喷烤房质量得重要指标,这一指标由空气净化系统保证。整个
空气过滤为II级过滤,初效过滤(进风过滤)及高效过滤(顶部过滤)。顶部过滤材料设置在静压
室底部,用顶网支撑,顶网为型钢结构,更换顶棉容易。
初效过滤材料采用KLD－913型号,能有效地捕捉直径大于20μm得尘粒,其主要技术指标为:
型号 KLD－913
原始阻力 24Pa
最终阻力 250Pa
平均捕捉率(计算法) 86%
容尘量 620g/㎡
厚度 20mm
亚高效过滤材料使用在室体顶部进风口处,采用F5－600G精密级过滤棉,该过滤棉具有多层结构,其中间油性夹层具有极高得粘附力,可确保空气洁净度达到尘埃量≯1、5mg/m3,且最大尘粒≯10μm。过滤棉上下面设置压差计,当过滤棉严重堵塞而使送风风速明显减小压差增大时报警提示更换,避免送风、排风不匹配而引起室内外压差过大影响喷漆效果。其主要技术指标为:
型号F5－600G
原始阻力19Pa
最终阻力450Pa
平均捕捉率98%
容尘量419g/m2
厚度25mm
阻燃能力符合F5级标准
9、排风系统:主要由、风管、风阀与由角钢焊接得框架组成。。
12、电控系统:主要电气元件选用国产优质品牌。主回路设有多重保护:过电流、过负载、短路、缺相等保护。选用国内外先进得电子原器件组装得智能控制箱,控制具有精度高、功能全、操作方便、安全可靠等优点。操作者一次设定,便可完成全部操作过程。电器元件得布线采用室外线槽布线并采取与墙壁隔离走线。
·风机得启动、停止;
·电源指示,风机工作状态得指示。
·风机得启动、停止。
·事故急停及故障状况得指示
整个电气设备金属外壳全部采用接零保护,在用电设备近旁应用保护钢管引下送至用电设备。
喷漆房技术参数:
四、主要外购件选用:
五、工程界定表
具有如下特点：轻型,新颖,造型美观; 保温,隔热,隔声性能良好; 强度,刚度,稳定性,抗冲击性能好预制装配化程度高,施工快捷2、框架系统：由于该喷烤漆房的高度达到了56000mm，为了使该喷烤漆房达到更安全和精益求精的目的，我们设计了该框架结构。（在一般的喷烤漆房没有这一块）。采用75mm×100mm的方型钢管，从内部穿过复合板，并且横竖各个方向连接起来，形成一个整体。共6组。3、照明系统：采用顶侧部与腰侧灯相结合照明的方法，此结构使房内光线柔和，光照均匀明亮，且室内光强达800Lum以上，照明灯管采用菲利浦灯管进行照明，镇流器为专用镇流器，性能稳定，使用寿命长。4、净化系统：采用具有精粗双重过滤结构，粗郊过滤层能有效地捕捉直径大于10μm的尘粒，精密级亚高效过滤层为荷兰产特厚过滤棉具有多层结构，能有效地捕捉直径大于4μm的尘粒，整个过滤系统尘量大、阻力小、寿命长、过滤效率可达98%以上。 5、送、排风系统：根据喷烤漆室风量的要求，取总的送风量为18000m³/h，喷烤漆房采用2套送、排风系统，每套送、排风系统设置1台和2台3kw的风机，此风机采用引进西门子技术生产的YDW系列双进风离心风机，采用镀锌板模压成型，风量大，耐温性好。均有专用风机厂制造。①送风量的确定：根据公式 Qs﹦1800FV 式中Qs—送风量（m³/h） F—送风区截面积（m³）V—设计风速（m/s） 计算得：送风量及考虑风阻等其他因素。这里取送风两位Qs﹦18000 m³/h。考虑到设备启动功率、噪音、送风的均匀性，故给喷漆室均配置两套送风系统、两套排风系统。 送、排风及主要技术参数如下：型号：YDW-4.5L 流量；12000 m³/h/台 全压：820Pa 转速：900r/min 功率：4kw 数量：1台 6、加热系统：采用远红外电加热装置。主要包含远红外发生器、不锈钢反射罩、电线和线槽等。本喷烤漆室共配置24套加热系统，考虑到使用的实际情况，每套采用1支0.8kw的远红外发生器，并分三路控制，便于更安全的控制和使用。功率30KW，并相应配套采用不锈钢制作的热能辐射器，热交换率达到95%以上。 7、干式漆雾环保处理：采用活性炭吸附过滤装置和两道玻璃纤维过滤毡进行漆雾处理，环保型活性炭过滤系统中的两道玻璃纤维过滤毡先对漆雾进行一次过滤和二次过滤，后由活性炭层有效的吸附器无废气中的苯、甲苯、二甲苯等有害物质。活性炭具有强大的吸附力，易于过滤漆雾，易于清理，确保通风效果，由于漆雾的空气经过活性炭时与表面产生强烈的混合，形成多级净化过程，提高了净化效果，从而达到去除漆雾、保证环境不受污染的目的，从而保证废气排放符合国家有关标准。 8、控制系统：①本电控方案力求经济适用、结构和理、安全可靠。②一次配电由用户（即车间配电柜至设备电控柜的送电），二次配电有我方负责（即设备电控柜至设备的送电）。③电控系统的设计和安装符合国家有关电器安全规范，可靠性高、布局合理、维修方便。设有手动控制风扇启动和停止。④电器控制系统部分元器件，采用正泰等名牌电器。⑤控制柜位于室体外部、柜门上设置电源开关、启动、停止等必要的操作器件，电源指示灯、各种运行状态指示灯、故障信号指示灯以及各项故障报警器等元件和仪表。] 9、安全控制系统：在室体一侧设置安全侧门。当室内压力过大时，侧门可自动打开泄压。 五、工作原理：喷漆时工作原理：外部空气经初级过滤网过滤后（冬季生产时空气需加热）由风机送到烤房顶部，再经过顶部过滤网二次过滤净化后，进入房内，房内空气采用全降式，以一定的速度向下流动，使喷漆后的漆雾微粒不能在空气中停留，而直接进入底层出口过滤装置，从而滤去喷漆过程中产生的过喷漆雾、有害气体，经处理的废气直接从排气口排出房外。保证室内空气绝对清新，从而达到安全卫生的工作环境。 烤漆时工作原理：静止加热，关闭风机，打开加热开关加热，红外就像微波炉一样有里及外的固化漆涂层。因此避免了对流和传导式烤漆房由外及里地固化漆吐层造成内里水分及溶剂通过
XXX有限公司 6000?/h烤漆房废气处理工程 初 步 设 计 方 案 临安市乔溢环保科技有限公司 二O一五年十月十八日 目录 一、概述4 1.1项目概述4
1.2设计依据5 1.3设计原则6 1.4工程范围6 1.5 操作工艺概述6 二、废气处理设计条件10 2.1设计规模的确定10 2.2设计原废气浓度11 2.3废气处理设施位置的规定12 2.4排放出路12 2.5采样位置和采样点12 三、废气处理设施的工艺方案13 3.1 废气处理工艺选择13 3.2废气处理工艺流程14 3.3工艺特点17 四、废气处理设施工艺设计18 4.1废气工艺设计18 4.1.1废气处理系统的工艺设计18 4.2电气及自控设计19 4.3自控设计20 4.4工程给水系统21 4.5防腐21 五、工程投资估算及配比情况22
5.1设备材料费用投资(A)22 5.2土建工程(B)23 5.3工程间接费(C)23 5.4工程总造价(未含土建)23 六、技术经济指标23 6.1废气处理成本23 6.2 活性炭吸附器设备运行成本24 七、其它服务项目24 7.1设计服务24 7.2维修服务24 7.3技术服务25 7.4质量保证25 八、其它说明25 8.1货物运输包装说明25 8.2设备运行、维护注意事项26 8.3生产周期及进度26 九、售后服务26 十、不同技术对比28 十一、工程案例31 十二、类似工程检测报告32 九、图文资料 平面布置图工艺流程图
一、概述 1.1项目概述 本项目主要从事汽车、汽车用品、汽车配件等的批发零售及汽车维修。预计年销售汽车300辆，维修、保养车辆600辆。 根据《中华人民共和国环境保护法》及国务院第253号令《建设项目环境保护管理条例》中的有关规定，为保护环境，贵公司专门向我司咨询，并委托我司派环境工程专业人员对生产现场进行查看。根据现场实际情
喷漆房 设 计 方 案 第一部分、货物及其服务的说明 1 、新增设备清单： 2、交货期 合同生效30 天完成设备制造及安装。 3、质量保证 3.1、我公司以质量体系运作，我们对承包范围内的一切设备从设计、 制造、安装、调试至交付验收均按照规定体系程序执行，在全过程中充分 听取用户方意见，接受用户方监督。实施责任工程师制，挑选经验丰富技 术水平高的项目总设计师，全面负责本次项目。 3.2、我们在工程承包方面有丰富的经验，完全能够按时优质地完成整 个工程，确保产品质量，用户不必承担任何风险。 3.3、施工质量控制措施 （1）质量目标的制定及论证施工组织设计由技术质检部会同工地
主任进行论证，科学地确定目标管理值。 （2）目标的分解及方案 以质量指标为依据，按项目施工的管理层次进行分解开展，落实到有关责任者成为施工过程中的质量职责。质量职责包括质量责任与质量权限。质量职责是建立质量管理网络、质量责任制的一部分，而质量责任制是质 量目标、计划待以落实的保证。 （3）施工过程中的质量控制责任考核 施工质量实行三级控制，层层把关。 3.4、计量器具的配备计划 （ 1）按施工组织设计中的实际工程量的需要及安装的技术质量要求，配备好工地的计量 1 器具。 （ 2）用于施工中计量检测器具其等级符合技术要求。 3.5、人员控制 对施工的各专业人员进行资质审查，凡从事特种工作的操作人员须持证上岗。 3.6、物资控制 对进入现场的原材料、半成品、零部件等物资质量的控制要求，并由责任部门和责任者对物资的质量控制进行监督检查，认真做好检查记录， 建立物资控制台帐。
3.7、工序控制 对关键部位和薄弱环节设置控制点，并实施具体的控制措施和办法。 施工过程中严格“三检”制度，做到“谁施工，谁负责”，“上道工序不合 格不得转入下道工序” 3.8、质量检验及不合格产品的控制 严格按照质量检验规章制度，实行岗位责任制对不合格产品坚决返工，奖优罚劣。 3.9、检验和试验控制 （ 1）对工程中的材料、半成品、零部件等必须有合格证和质保书。 （ 2）施工质量严格按合同规定的质量检验评定标准进行施工、检查、 评定。 3.10、加强内部的技术管理 （ 1）图纸会审。开工前，由技术部门组织专业人员对该工程和施工图进行会审，解决施 工图纸上存在的问题。提出详细施工计划、材料计划、施工方案，并作好图纸会审记录。 （ 2）技术交底。开工前，由有关技术人员进行施工工艺规范，技术质量要求书面的详细 交底。 （ 3）质量自检和互检。各施工组在每项工程量，要求施工人员自检，
喷漆烘干房方案及配制单 喷烤漆房设计方案及配制一、设计依据 1、工件名称: 木制品 2、加热方式: 远红外线 3、温度:20?,45?任意可调 4、漆雾处理方式:干式处理 5、废气处理方式:湿式处理 6、喷漆烘干房尺寸:4米×10米×3.1米(不含水槽尺寸) 二、设计目标 1、喷漆房具备通风速度快，换气次数多，空气净化度高，使物体表面光洁度高，漆雾排放量合理等功能。 2、整台设备严格按照国家相关劳动、安全、卫生、消防、环保等方面标准进行设计(实施)。 3、设备运行可靠、操作维护简便。 4、选用配套件材料及电器原件均选择技术先进、质量优良领先的产品。 5、控制系统充分考虑相互之间的联锁性，在温度、风力方面都采取了保护措施。 三、设备组成说明 该设备由房体系统、净化系统、照明系统、送风系统、漆雾废气处理系统、控制系统、加热装置、底部钢格栅和排风道组成。 1、房体主要有:墙板、骨架、顶板静压室、工件进出门、隔断 门成。 1
2、墙板采用拼装式彩钢复合板，此板阻燃、保温、新颖、隔热隔音、施工快捷，彩钢板厚度0.3?，强度、稳定性、抗冲击性能好。 3、在房体顶部高设有静压室，高500?，从进风系统送来的新鲜风进入静压室，在静压室与操作室这之间，铺有钻石漆房专用,型钢顶网骨架，无接缝式连接(能更好地防止灰尘掉落)及意大利进口材料生产的精密级亚高效过滤棉，风经过此棉后，气流流向操作间更平稳，避免了紊流现象的产生。 4、工件进出门为手动折叠式，大门上设有钢化玻璃观察窗，外侧装有安全压力锁，内侧配有大门插销总成，内外能开，操作方便。喷漆、烘干房中间隔断门为推拉门。 5、照明系统采用腰侧灯与过滤网相结合照明方法，此结构使房内各点光线柔和，光照均匀明亮，顶侧灯组成45?角安装，灯管采用高效光源进行照明，镇流器采用喷漆房专用镇流器，从而保证每个角度喷漆时光照度达到850lux(勒克司)满足工件各端面的喷漆作业。 6、空气过滤净化系统;采用干式处理，整个空气过滤为亚高效过滤，此过滤形式可以降低风速，增加容尘量，减少滤棉更换次数，有效地捕捉、阻挡直径大于 5um的尘粒。顶部过滤材料为意大利进口材料生产的特厚过滤棉，具有多层结构，设置在静压室底部，用顶网撑住，顶网为井型结构，烤漆处理，无锈蚀、更换顶棉容易。整个过滤系统容尘量大、阻力小、寿命长、过滤效率可达90%以上。 初效过滤棉技术指标为: 2 型号:KLD—913，能有效捕捉直径大于10um的尘粒。原始 阻力:24pa 最终阻力:250pa 平均阻挡率: 2 86% 容尘量: 620g/m 厚度: 15mm

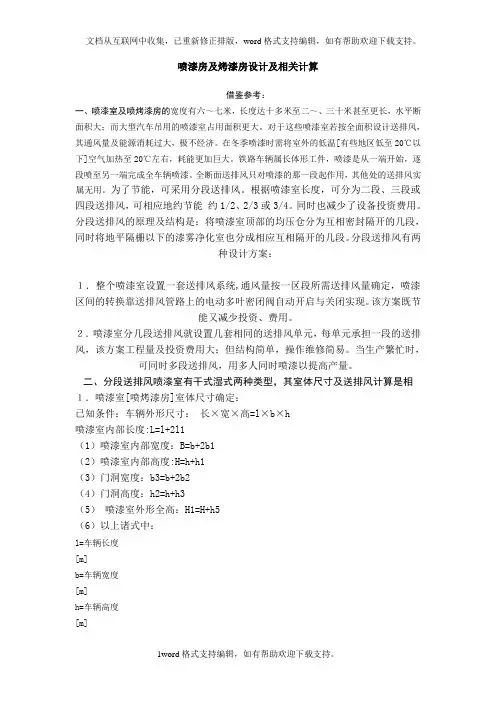

喷漆房及烤漆房设计及相关计算 借鉴参考： 一、喷漆室及喷烤漆房的宽度有六～七米，长度达十多米至二～、三十米甚至更长，水平断面积大；而大型汽车吊用的喷漆室占用面积更大。对于这些喷漆室若按全面积设计送排风，其通风量及能源消耗过大，极不经济。在冬季喷漆时需将室外的低温[有些地区低至20℃以下]空气加热至20℃左右，耗能更加巨大。铁路车辆属长体形工件，喷漆是从一端开始，逐段喷至另一端完成全车辆喷漆。全断面送排风只对喷漆的那一段起作用，其他处的送排风实属无用。为了节能，可采用分段送排风。根据喷漆室长度，可分为二段、三段或四段送排风，可相应地约节能约1/2、2/3或3/4。同时也减少了设备投资费用。分段送排风的原理及结构是：将喷漆室顶部的均压仓分为互相密封隔开的几段，同时将地平隔栅以下的漆雾净化室也分成相应互相隔开的几段。分段送排风有两 种设计方案： １．整个喷漆室设置一套送排风系统,通风量按一区段所需送排风量确定，喷漆区间的转换靠送排风管路上的电动多叶密闭阀自动开启与关闭实现。该方案既节 能又减少投资、费用。 ２．喷漆室分几段送排风就设置几套相同的送排风单元，每单元承担一段的送排风，该方案工程量及投资费用大；但结构简单，操作维修简易。当生产繁忙时，可同时多段送排风，用多人同时喷漆以提高产量。 二、分段送排风喷漆室有干式湿式两种类型，其室体尺寸及送排风计算是相１．喷漆室[喷烤漆房]室体尺寸确定： 已知条件：车辆外形尺寸：长×宽×高=l×b×h 喷漆室内部长度:L=l+2l1 （1）喷漆室内部宽度：B=b+2b1 （2）喷漆室内部高度:H=h+h1 （3）门洞宽度：b3=b+2b2 （4）门洞高度：h2=h+h3 （5）喷漆室外形全高：H1=H+h5 （6）以上诸式中： l=车辆长度 [m] b=车辆宽度 [m] h=车辆高度 [m]
