中央空调风管保温施工方法与步骤 一、准备工作 （1）确认现场土建结构已完工，无大量施工用水情况发生。 （2）确认风管上方管道、电气、消防等专业施工基本结束，以免大量交叉作业破坏保温。 （3）风管系统安装完毕，经自检质量合格，并向监理报验合格，办理完隐蔽工程检查记录。 （4）空调系统漏风量测试合格。 （5）施工所需用各种材料已到声，其材质证明书与合格证书齐全，各项指标符合设计要求，经向监理报验合格，准许使用。 （6）施工用的梯子、架子，照明灯具等经检查齐全可靠。 二、工艺综述A. 工程中一般按照设计要求保温材料。对洁净风管一般采用难燃闭孔橡塑海绵保温材料，排烟风管一般采用不燃的铝箔玻璃棉板，工艺如下： B. 保温材料规格应符合设计要求，并具有合格证等质量证明文件。 C. 下料要准确。切割面要平齐，在裁料时要使水平垂直面搭接处以短面两头顶在大梁上。 D. 涂胶厚度要均匀，不得堆积、流淌。 E. 保温材料铺覆粘接紧密，无空鼓，接缝紧密无裸露。 三、施工工艺
1、闭孔橡塑海绵保温工艺流程 （1）首先将风管表面擦拭干净，擦去表面的灰尘和积水并使其干燥。 （2）根据风管尺寸裁剪保温材料。 1）保温材料下料时，要注意使其两个长边夹住短边，对正方形的风管要使其上下边夹住两个立边。 2）裁剪闭孔橡塑海绵板时可以使用壁纸刀，刀片的长度要合适并使其保持锋利，裁割时用力要适度均匀，断面要平整。 3）对门厅、展厅等重要的场所处的明露风管，为确保切割断面光洁美观，裁剪聚乙烯板时可使用手持砂轮切割机。 （3）在管外壁和闭孔橡塑海绵板上分别均匀刷上401胶，稍候片刻待其微干后将其粘合上。 （4）用橡胶锤轻打闭孔橡塑海绵板，尤其是风管四角处，使其与风管粘牢。 （5）对保温外观进行检查，如有不合适之处及时修补。 2、铝箔玻璃棉板保温工艺流程 （1）首先将风管表面擦拭干净，擦去表面的灰尘和积水并使其干燥。 （2）粘结保温钉 1）保温厚度为40㎜，选用60㎜长的铝制保温钉。 2）将401胶分别涂抹在风管外壁和保温钉的粘结面上，稍候片刻待其微干后将其粘上。 3）保温钉的粘结密度为：风管侧面、下面12只/㎡，上面9只/㎡.钉与钉间距不大于450㎜，距风管边缘不大于75㎜. 4）粘钉24h后，轻轻用力拉扯保温钉，不松动脱落时，方可铺覆保温材料。 （3）裁剪铝箔玻璃棉板。裁板时使用钢锯条，要使保温材料的长边夹住短边，小块的保温材料要尽量使用在风管的上水平面上。 （4）铺覆铝箔玻璃棉板

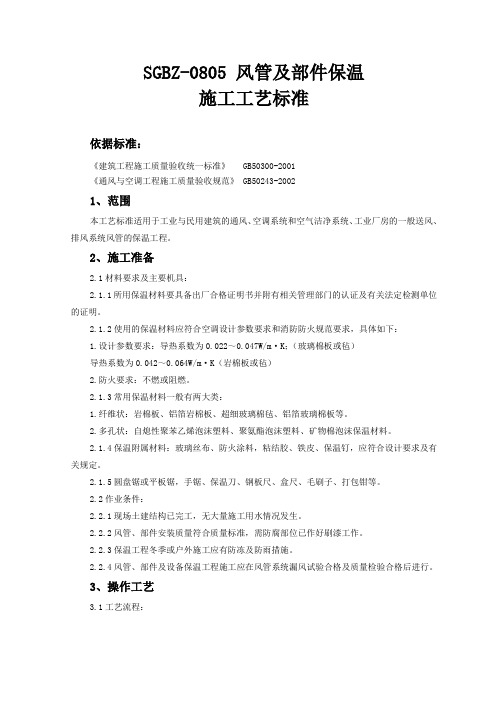

风管及部件保温质量管理 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《通风与空调工程施工质量验收规范》GB50243-2002 1、范围 本工艺标准适用于工业与民用建筑的通风、空调系统和空气洁净系统、工业厂房的一般送风、排风系统风管的保温工程。 2、施工准备 2.1材料要求及主要机具： 2.1.1所用保温材料要具备出厂合格证明书并附有相关管理部门的认证及有关法定检测单位的证明。 2.1.2使用的保温材料应符合空调设计参数要求和消防防火规范要求，具体如下： 1.设计参数要求：导热系数为0.022?0.047W/m ? K;（玻璃棉板或毡） 导热系数为0.042?0.064W/m ? K （岩棉板或毡） 2.防火要求：不燃或阻燃。 2.1.3常用保温材料一般有两大类： 1.纤维状：岩棉板、铝箔岩棉板、超细玻璃棉毡、铝箔玻璃棉板等。 2.多孔状：自熄性聚苯乙烯泡沫塑料、聚氨酯泡沫塑料、矿物棉泡沫保温材料。 2.1.4保温附属材料：玻璃丝布、防火涂料，粘结胶、铁皮、保温钉，应符合设计要求及有关规定。 2.1.5圆盘锯或平板锯，手锯、保温刀、钢板尺、盒尺、毛刷子、打包钳等。 2.2 作业条件： 2.2.1现场土建结构已完工，无大量施工用水情况发生。 2.2.2风管、部件安装质量符合质量标准，需防腐部位已作好刷漆工作。 2.2.3保温工程冬季或户外施工应有防冻及防雨措施。 2.2.4风管、部件及设备保温工程施工应在风管系统漏风试验合格及质量检验合格后进行。 3.操作工艺 3.1 工艺流程：
3.2 保温材料下料要准确，切割面要平齐，在裁料时要使水平、垂直面搭接处以短面两头顶 在大面上（图3.2 ）。 3.3粘接保温钉前要将风管壁上的尘土、油污擦净，将粘接剂分别涂抹在管壁和保温钉的粘 接面上， 稍后再将其粘上。 3.4矩形风管及设备保温钉密度应均布，底面不少于每平方米 16个，侧面不少于10个，顶 面不少于6个。保温钉粘上后应待 12?24h 后再铺覆保温材料。 3.5保温材料铺覆应使纵、横缝错开（图 3.5.1 ）。 隐 领 检 料
通风管道安装标准 一、施工准备 (一)作业条件 1、一般排风机系统和空调系统的安装，要在建筑物围护结 构施工完，障碍物已清理，地面无杂物的条件下进行。 2、对空气洁净系统的安装，应在建筑物内部安装部件的地 面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下 进行。 3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设 备基础己确定，设备连接器、罩体方位已知的情况下进行。 4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比 实际截面大100mm。 5、作业地点要有相应的辅助设施，如梯子、架子、安全防 护、消防器材，并有施工员的技术、质量、安全交底。 (二)材料要求 1、各类板材、管材等应有质量证明文件(包括出厂合格证、 质量合格证明及检测报告等)和产品清单。 2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、 开焊、漏铆、漏打螺栓孔等缺陷。 3、安装的阀体消声器、罩体、风口等部件应检查调节装置 是否灵活，消声片、油漆层有无损伤。 4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、 自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓 等应符合产品质量要求。 (三)施工机具 手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。 二、质量要求 (一)风管系统安装工作(送、排风，防排烟，除尘系统) 质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。 续表
质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。 质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。
空调系统水管、风管安装工程质量管理细则 施工依据技术标准 1、《采暖通风与空气调节设计规范》（GBJ 19-87） 2、《酒店宾馆建筑设计规范》（JGJ67-89） 3、《采暖与卫生工程施工验收规范》（GBJ 242-82） 4、《通风与空调工程质量检验评定标准》（GBJ 304-88） 5、《通风与空调施工及验收规范》（GB50243-97） 6、《机械设备安装工程施工及验收规范》（JBJ 23-96） 主要施工方案、措施及程序 Ⅰ、主要施工程序： ⒈施工程序总则： 末端设备定位→水管、风管支吊架定位→水管、风管敷设→水管、风管附属设备安装定位→主机设备安装定位→主机附属设备及配管安装连接→系统冲洗、试压→风口安装及设备接电→系统调试运行→竣工验收。 ⒉水系统施工工序： 末端设备定位 施工准备→→支吊架安装→供、回水、凝结水干管安装→供、回水、支吊架制作 凝结水支管安装→通水冲洗试压→管道保温 Ⅱ、主要施工方案及措施： ⒈设备安装： A、风机盘管安装： ①、安装前检查设备有无缺损，并盘动风机，接临时电源抽检运转试验，无异常现象方可安装。 ②、安装时同步调整风机盘管标高、水平度及凝结水盘坡度。 B、主机安装：
①、检查、校验基础，与主机安装要求一致，方可进行安装。 ②、吊装前检查设备有无缺损，检查合格后，按主机安装使用说明书吊运主机到基础上就位。安装时应在主机底座与基础之间垫橡胶减震垫。 ③、用双球可曲挠橡胶软接头将各组的模块连接。 C、水泵安装： ①、检查、校验基础，与水泵安装要求一致，方可进行安装。 ②、安装前检查设备有无缺损，检查合格后，将水泵安装就位，按并在水泵底座与基础之间垫橡胶减震垫。 ③、对水泵进行水平调整，并盘车检测，一切正常后方可进行配管及配件安装。 ⒉水管制作安装： A、支吊架的位置应正确、平整、牢固，与管道应接触良好，支架的最大间距接下表： 钢管管边支架最大间距： 表1 名称直径 15 20 25 32 40 50 70 80 100 125 150 200 250 300 （MM） 保温管 2 2 3 3 4 4 5 6 7 8 不保温管 3 4 5 6 6 7 8 11 12 B、管道除设计规定的坡度外，均应按规定横平竖直。 C、空调水管因冷热两用，除按设计规定设置滑动支架和伸缩器外，对穿墙穿楼板处均应有保护套 管。 D、法兰安装严格按操作规格，保持同轴，螺栓孔中心偏差不得超过孔径5％，且安装方向一致，坚固螺栓应按“＋”法对称，均匀，松紧适度，外露的长度不大于2倍的螺距。 E、管口丝接,采用电动套丝机,管径15～32MM者套2次,40～50MM者套三次。 管子螺纹长度尺寸如下表: 表2
管道、风管保温施工方案 2012年 09 月 10 日 目录 目录 ............................................................ 1 1、编制依 据 ..................................................... 2 2、工程概况 .. (2) 3、工程范围 ..................................................... 3 4、施工准 备 ..................................................... 3 5、管道保温部分 . (4)
5.1施工工艺流程 ......................................................... 4 5.2绝热层施工方 法 . ....................................................... 5 5.3保温层施工方 法 . ....................................................... 6 5.4质量标 准 ............................................................. 7 5.5成品保 护 ............................................................. 8 5.6应注意的质量问题及防治措 施 (9) 6、风管保温部分 (9) 6.1准备工作 ............................................................. 9 6.2工艺综 述 ............................................................. 9 6.3施工工 艺 ............................................................ 10 6.4质量标 准 ............................................................ 12 6.5成品保 护 ............................................................ 12 6.6应注意的问 题 (12) 7、质量记录表 (13) 捷太格特（中国）技术中心建设工程 空调机组施工方案 1、编制依据： 根据招、投标文件要求，本施工组织设计依据以下文件编制： 1）捷太格特（中国）技术中心建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。 2）信息产业电子第十一设计研究院设计的捷太格特（中国）技术中心建设工程施工图纸。
中国电子系统工程第二建设有限公司 风管保温施工工艺标准 （QB NT－1－2009） 编制人：张毅 审核： 批准： 时间：2010年6月
风管保温施工工艺标准 1 适用范围 本工艺标准适用于公司金属风管与非金属风管的保温施工工程。 2 施工准备 2.1设备材料的准备（对设备材料的具体注意事项说明） 2.1.1 对洁净风管一般采用难燃闭孔橡塑海绵保温材料，排烟风管一般采用不燃的铝箔玻璃棉板。 2.1.2 保温材料规格应符合设计要求，并具有合格证等质量证明文件。 2.1.3下料要准确。切割面要平齐，在裁料时要使水平垂直面搭接处以短面两头顶在大梁上。 2.1.4 涂胶厚度要均匀，不得堆积、流淌。 2.1.5 保温材料铺覆粘接紧密，无空鼓，接缝紧密无裸露。 2.2施工工具的准备 施工工具：壁纸刀、砂轮切割机、橡胶锤、钢锯条、直角尺、卷尺介及纸刀、玻璃胶密封枪、涂胶水刷子、铝箔胶带。 2.3施工条件的准备 2.3.1 确认现场土建结构已完工，无大量施工用水情况发生。 2.3.2 确认风管上方管道、电气、消防等专业施工基本结束，以免大量交叉作业破坏保温。 2.3.3 风管系统安装完毕，经自检质量合格，并向监理报验合格，办理完隐蔽工程检查记录。 2.3.4 空调系统漏风量测试合格。 2.3.5 施工所需用各种材料已到声，其材质证明书与合格证书齐全，各项指标符合设计要求，经向监理报验合格，准许使用。 2.3.6 施工用的梯子、架子，照明灯具等经检查齐全可靠。 3 施工工艺 3.1 工艺流程 领料保温材料下料涂胶及铺覆保温材料检验
3.2 施工工艺 3.2.1 闭孔橡塑海绵保温工艺流程 （1）首先将风管表面擦拭干净，擦去表面的灰尘和积水并使其干燥。 （2）根据风管尺寸裁剪保温材料。 1）保温材料下料时，要注意使其两个长边夹住短边，对正方形的风管要使其上下边夹住两个立边。 2）裁剪闭孔橡塑海绵板时可以使用壁纸刀，刀片的长度要合适并使其保持锋利，裁割时用力要适度均匀，断面要平整。 3）对门厅、展厅等重要的场所处的明露风管，为确保切割断面光洁美观，裁剪聚乙烯板时可使用手持砂轮切割机。 （3）在管外壁和闭孔橡塑海绵板上分别均匀刷上401胶，稍候片刻待其微干后将其粘合上。 （4）用橡胶锤轻打闭孔橡塑海绵板，尤其是风管四角处，使其与风管粘牢。（5）对保温外观进行检查，如有不合适之处及时修补。 3.2.2 铝箔玻璃棉板保温工艺流程 （1）首先将风管表面擦拭干净，擦去表面的灰尘和积水并使其干燥。 （2）粘结保温钉 1）保温厚度为40㎜，选用60㎜长的铝制保温钉。 2）将401胶分别涂抹在风管外壁和保温钉的粘结面上，稍候片刻待其微干后将其粘上。 3）保温钉的粘结密度为：风管侧面、下面12只/㎡，上面9只/㎡。钉与钉间距不大于450㎜，距风管边缘不大于75㎜。 4）粘钉24ｈ后，轻轻用力拉扯保温钉，不松动脱落时，方可铺覆保温材料。（3）裁剪铝箔玻璃棉板。裁板时使用钢锯条，要使保温材料的长边夹住短边，小块的保温材料要尽量使用在风管的上水平面上。 （4）铺覆铝箔玻璃棉板 1）将裁好的铝箔玻璃棉板轻轻贴在风管上，稍微用力使保温钉穿出玻璃棉板，经检查准确后，用保温钉压盖将其固定。压盖应松紧适度，均匀压 紧。

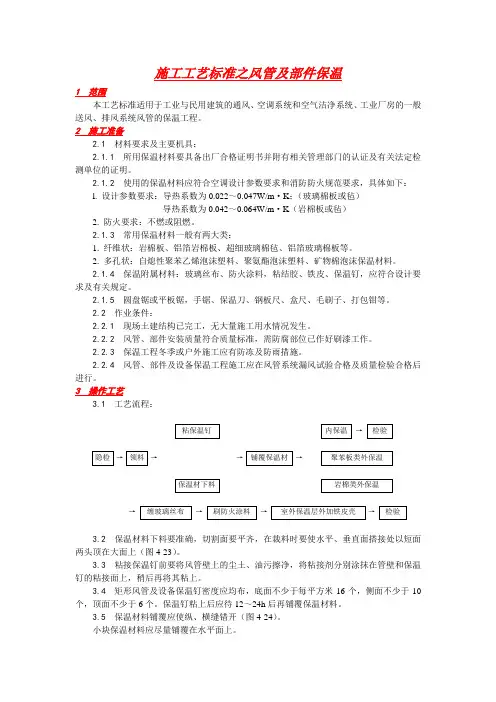

1 范围 本工艺标准适用于工业与民用建筑的通风、空调系统和空气洁净系统、工业厂房的一般送风、排风系统风管的保温工程。 2 施工准备 2.1 材料要求及主要机具： 2.1.1 所用保温材料要具备出厂合格证明书并附有相关管理部门的认证及有关法定检测单位的证明。 2.1.2 使用的保温材料应符合空调设计参数要求和消防防火规范要求，具体如下： l. 设计参数要求：导热系数为0.022～0.047W/m·K；（玻璃棉板或毡） 导热系数为0.042～0.064W/m·K（岩棉板或毡） 2. 防火要求：不燃或阻燃。 2.1.3 常用保温材料一般有两大类： 1. 纤维状：岩棉板、铝箔岩棉板、超细玻璃棉毡、铝箔玻璃棉板等。 2. 多孔状：自熄性聚苯乙烯泡沫塑料、聚氨酯泡沫塑料、矿物棉泡沫保温材料。 2.1.4 保温附属材料：玻璃丝布、防火涂料，粘结胶、铁皮、保温钉，应符合设计要求及有关规定。 2.1.5 圆盘锯或平板锯，手锯、保温刀、钢板尺、盒尺、毛刷子、打包钳等。 2.2 作业条件： 2.2.1 现场土建结构已完工，无大量施工用水情况发生。 2.2.2 风管、部件安装质量符合质量标准，需防腐部位已作好刷漆工作。 2.2.3 保温工程冬季或户外施工应有防冻及防雨措施。 2.2.4 风管、部件及设备保温工程施工应在风管系统漏风试验合格及质量检验合格后进行。 3 操作工艺 3.1 工艺流程： 粘保温钉 内保温 → 检验 隐检 → 领料 → → 铺覆保温材 → 聚苯板类外保温 保温材下料 岩棉类外保温
→ 缠玻璃丝布 → 刷防火涂料 → 室外保温层外加铁皮壳 → 检验 3.2 保温材料下料要准确，切割面要平齐，在裁料时要使水平、垂直面搭接处以短面两头顶在大面上（图4-23）。 3.3 粘接保温钉前要将风管壁上的尘土、油污擦净，将粘接剂分别涂抹在管壁和保温钉的粘接面上，稍后再将其粘上。 3.4 矩形风管及设备保温钉密度应均布，底面不少于每平方米16个，侧面不少于10个，顶面不少于6个。保温钉粘上后应待12～24h后再铺覆保温材料。 3.5 保温材料铺覆应使纵、横缝错开（图4-24）。 小块保温材料应尽量铺覆在水平面上。 岩棉板保温材料每块之间的搭头采取图4-25做法。 图4-23 图4-24 图4-25 3.6 各类保温材料做法： 3.6.1 内保温。保温材如采用岩棉类，铺覆后应在法兰处保温材断面上涂抹固定胶，防止纤维被吹起。岩棉内表面应涂有固化涂层。 3.6.2 聚苯板类外保温。聚苯板铺好后，在四角放上铁皮短包角，然后用薄钢带作箍，用打包钳卡紧。钢带箍每隔500mm打一道（图4-26）。 图4-26 3.6.3 岩棉类外保温。对明管保温后应在四角加上长条铁皮包角，用玻璃丝布缠紧。 3.7 缠玻璃丝布。 缠绕时应使其互相搭接， 使保温材料外表形成二层玻璃丝布缠绕 （图4-27）。 图4-27
空调及风管安装规 一，空调安装规 1. 设备搬运就位条件 电梯（货梯）尺寸和载重，楼梯楼道，设备间通道、标准门需要吊运机组时，如果可能应连同包装箱一起吊运，确保机箱不受损坏设备就位应使用滚轴或滑块，不允许使用撬杠，防止局部受力损坏设备。 2. 室外机的放置 设备应固定在稳定而平整的基础或支架上，该基础或支架必须保证水平室外机应放置在通风、避光、散热良好，周围无障碍物处。 3. 安装工艺要求 室外机垂直位差≤22m，管道水平距离≤40m，若位差过大，则应每隔6m 设置存油弯，增大管径以减少阻力。 4. 供水、排水、供电 供水管、排水管规格，供电电缆规格按技术规，引到实际安装位置处。5. 安装维护专用工具 压力表，真空泵，割刀，扩管器，焊接工具（氧气、乙炔、氮气瓶）等。 6. 安装维护常用工具 扳手，螺丝刀，万用表，电流表等。 空调安装的好坏，直接关系到空调使用。对于机房空调来说安装工艺极为重要，安装不合格的话那在使用过程中就会不断地遇到麻烦。在安装过程中经常会碰到
以下问题： 1．机房空调室机与室外机距离超过设计极限。 2．机房空调室外机组低于室机组超过设计极限。 3．商用空调机组外机组距离超过设计极限。 4．机房空调及商用空调机组解体搬运。 5．根据用户需求将风冷机组改为水冷机组。 6．根据用户的需求改变空调的送风方式。 7．古建的空调设备安装。 8．特殊环境的空调设计及安装。 09年国家质量技术监督局曾发布了空调器安装的国家标准，并规定从2000年3月1日起实施。了解空调器安装的国家标准，对于空调安装质量做到心中有数，能够判断空调安装是否合格，下面是某工程公司在长期的机房专用空调安装过程中总结出来的经验，和大家一起分享，仅供参考。 标准的安装程序
浅析风管保温质量验收标准： 1、外观：表面平整，无断裂，无起鼓，无脱落。 2、风管平直，允许偏差3cm垂直度：2mm/m，允许偏差2cm(GB50243—2002G给定)方法：观察，尺量 3、风管法兰处的保温棉应对称均匀收边铝箔胶带与收边长度相同，不准中途搭接。 4、胶的牢固性和褶皱标准，施工单位正与厂家沟通出数据 过程控制 1、分管表面清洁.配酒精擦拭不易擦干净处，清洁后的部位要做记号（Ｘ）以防检查时施工单位耍赖。每日保证每台车上至少20条毛巾。方法：用白毛巾擦拭后检查。 2、保温棉下料根据风管大大小下尺寸与分管等大，立面应长出38mm。 3、刷胶，厂家实验数据21平每桶，实际施工中19～20平，胶用毛刷（宽4cm毛长2cm）蘸到风管上用板刷刮平均匀，刷完胶后等2～3分钟在粘。方法：手摸不粘胶。胶量，没日记录胶桶数和每日保温多少平。 4、棉粘法：用手轻捏两角将棉准确粘到风管上，用干净刮板均匀用力刮平。 5、要求有一台升降进行修改不和格处，直到以前的不和格处修改完成。 管道包法 1、方风管和异型风管保温每节分为4片料进行保温，例如：风管尺寸为，1250宽X800高X1160长，保温棉的下料尺寸是1250宽X1140长X19保温棉厚的，这是风管的上边料和下边料，两个次面料是：838高X1140长X19保温棉厚度。 下料总结：风管的保温棉下料形式为上下两片料的尺寸宽的与风管的相同，长度缩短2公分原因是风管的法兰处有口条需要让出尺寸，两个次面料的尺寸要比风管的高度高出3.8公分，需要把上下两片保温棉的尺寸让出来。
圆管的保温方法是用卷尺测量其周长，使用一张保温棉直接保好，长度采用对接。 2、风管法兰的保温棉是9mm后的，宽度为150mm，顺着板面长度切割，与风管搭接宽度50mm，风管盲板的保温方法是：首先擦拭盲板测量好盲板的尺寸进行下料，下好料进行刷胶、粘贴，粘贴法兰条的时候先把盲板表面粘贴搭接50mm在向管道方向粘贴。 3、风管弯头、异型管的包法与方管的包法一样。
风管及部件保温质量管理施工方案 编制人:****** 审核人:****** 审批人:****** *************有限公司 *************项目部 ****年**月**日

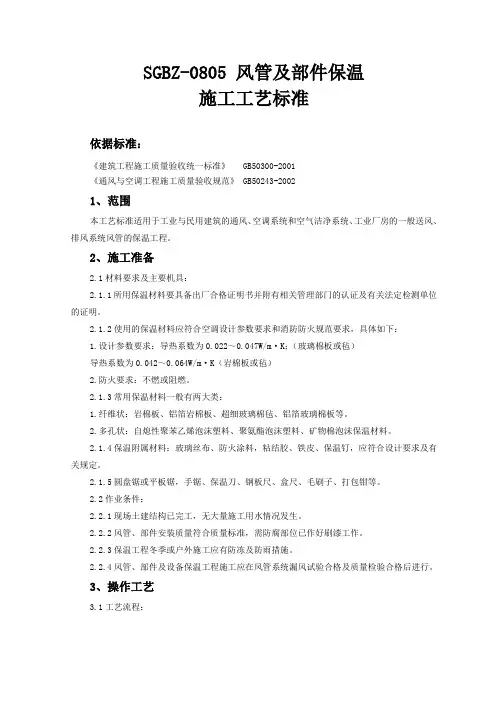

依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《通风与空调工程施工质量验收规范》 GB50243-2002 1、范围 本工艺适用于工业与民用建筑的通风、空调系统和空气洁净系统、工业厂房的一般送风、排风系统风管的保温工程。 2、施工准备 2.1材料要求及主要机具： 2.1.1所用保温材料要具备出厂合格证明书并附有相关管理部门的认证及有关法定检测单位的证明。 2.1.2使用的保温材料应符合空调设计参数要求和消防防火规范要求，具体如下： 1.设计参数要求：导热系数为0.022～0.047W/m·K；（玻璃棉板或毡） 导热系数为0.042～0.064W/m·K（岩棉板或毡） 2.防火要求：不燃或阻燃。 2.1.3常用保温材料一般有两大类： 1.纤维状：岩棉板、铝箔岩棉板、超细玻璃棉毡、铝箔玻璃棉板等。 2.多孔状：自熄性聚苯乙烯泡沫塑料、聚氨酯泡沫塑料、矿物棉泡沫保温材料。 2.1.4保温附属材料：玻璃丝布、防火涂料，粘结胶、铁皮、保温钉，应符合设计要求及有关规定。 2.1.5圆盘锯或平板锯，手锯、保温刀、钢板尺、盒尺、毛刷子、打包钳等。 2.2作业条件： 2.2.1现场土建结构已完工，无大量施工用水情况发生。 2.2.2风管、部件安装质量符合质量标准，需防腐部位已作好刷漆工作。 2.2.3保温工程冬季或户外施工应有防冻及防雨措施。 2.2.4风管、部件及设备保温工程施工应在风管系统漏风试验合格及质量检验合格后进行。 3、操作工艺 3.1工艺流程：
风管保温层要工程量计算方 法 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII
风管保温层要工程量计算方法 1、矩形按矩形单边长度加一个保暖厚度作为边长计算； 2、圆形按园半径加一个保温厚度作为半径； 3、其中：保温厚度=设计要求的保温厚度+规范规定的允许超厚系数%（即保温厚度*）。 4、通风空调风管橡塑板保温体积计算公式： （1）矩形风管=（长+宽+保温厚度*）*2*长度*保温厚度* （2）圆形风管=（直径+保温厚度**2）**长度*保温厚度* 5、通风空调风管橡塑板保温面积计算公式： （1）矩形风管=（长+宽+保温厚度*）*2*长度=保温面积 （2）圆形风管=（直径+保温厚度**2）**长度=保温面积 6、风管保温层厚度计算方法 1、可以用风管面积乘以一个系数来确定，系数一般取15%左右，视风管大小、施工方法确定。 2、公式：(a+b+4d)*2*L（a、b分别为风管长宽、L为风管长度） 3、公式这样算出来还是要乘以一个损耗及包法兰边的系数 4、直接用风管面积乘以15%左右最方便，也比较准确。（参考方法） 如果你自己弄不明白，或没时间计算，建议找代算，根据情况不同，费用不等。 套定额 套用保温定额中有关于风管保温的定额 一、其他方法
1、你可以搜索下小蚂蚁算量，能做工程量计算、预算，高质、高效 2、你可以在网上搜下预算造价单位，有一些单位做的比较好 3、你可以去第三方平台委托别人做，平台上注意防骗，你可以找单位、也可以找个人来做。 二、注意点 1、计算工程量应按照工程所在地的定额或规定标准计算； 2、工程量计算熟悉定额、规定是基础； 3、计算工程量前看清楚图纸是前提，应注意小的注释，以免看漏看错是计算结果出现错误； 4、工程量计算原则上是不允许错误的，希望不要抱侥幸态度去计算工程量。
空调及风管安装规范一，空调安装规范 1. 设备搬运就位条件 电梯（货梯）尺寸和载重，楼梯楼道，设备间通道、标准门需要吊运机组时，如果可能应连同包装箱一起吊运，确保机箱不受损坏设备就位应使用滚轴或滑块，不允许使用撬杠，防止局部受力损坏设备。 2. 室内外机的放置 设备应固定在稳定而平整的基础或支架上，该基础或支架必须保证水平室外机应放置在通风、避光、散热良好，周围无障碍物处。 3. 安装工艺要求 室内外机垂直位差≤22m，管道水平距离≤40m，若位差过大，则应每隔6m 设置存油弯，增大管径以减少阻力。 4. 供水、排水、供电 供水管、排水管规格，供电电缆规格按技术规范，引到实际安装位置处。 5. 安装维护专用工具 压力表，真空泵，割刀，扩管器，焊接工具（氧气、乙炔、氮气瓶）等。 6. 安装维护常用工具 扳手，螺丝刀，万用表，电流表等。 空调安装的好坏，直接关系到空调使用。对于机房空调来说安装工艺极为重要，安装不合格的话那在使用过程中就会不断地遇到麻烦。在安装过程中经常会碰到以下问题： 1．机房空调室内机与室外机距离超过设计极限。 2．机房空调室外机组低于室内机组超过设计极限。
3．商用空调机组内外机组距离超过设计极限。 4．机房空调及商用空调机组解体搬运。 5．根据用户需求将风冷机组改为水冷机组。 6．根据用户的需求改变空调的送风方式。 7．古建内的空调设备安装。 8．特殊环境的空调设计及安装。 09年国家质量技术监督局曾发布了空调器安装的国家标准，并规定从2000年3月1日起实施。了解空调器安装的国家标准，对于空调安装质量做到心中有数，能够判断空调安装是否合格，下面是某工程公司在长期的机房专用空调安装过程中总结出来的经验，和大家一起分享，仅供参考。 标准的安装程序 设备的二次搬运就位 1．二次搬运前进行设备箱体/外观检查； 2．设备就位后打开设备，检查空调机检查机组零件是否和技术资料相符； 3．检查连接冷媒铜管和蒸发器铜管是否有明显的小孔、变形及氮气保压情况等现象； 4．检查其他零部件，如压缩机、室内机组、加湿器等是否有因运输而松动，或者遭遇野蛮装卸而脱落或损坏； 5．开箱后设备及附件是否有损坏、遗漏现象；
风管及部件安装工程工艺标准 1 范围 本工艺标准适用于工业与民用建筑通风与空调系统，材质为薄钢板、不锈钢板、铝板复合钢板、硬聚氯乙烯板风管及部件安装工程。 2 施工准备 2.1 材料要求及主要机具： 2.1.1 各种安装材料产品应具有出厂合格证明书或质量鉴定文件及产品清单。 2.1.2 风管成品不许有变形、扭曲、开裂、孔洞，法兰脱落。法兰开焊、漏铆、漏打螺栓眼等缺陷。 2.1.3 安装的阀体、消声器、罩体、风口等部件应检查调节装置是否灵活，消声片，油漆层有无损伤。 2.1.4 安装使用材料有：螺栓、螺母、垫圈、垫料、自攻螺丝、铆钉、拉铆钉、电焊条、气焊条、焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等，都应符合产品质量要求。 2.1.5 手锤、电锤、手电钻、手锯、电动双刃剪、电动砂轮锯、角向砂轮锯、台钻、电气焊具、扳手、改锥、木锤、拍板、手剪、倒链、高凳、滑轮绳索、尖冲、錾子、射钉枪、刷子、安全帽、安全带等。 2.2 作业条件： 2.2.1 一般送排风系统和空调系统的安装，要在建筑物围护结构施工完，安装部位的障碍物已清理，地面无杂物的条件下进行。 2.2.2 对空气洁净系统的安装，应在建筑物内部安装部位的地面做好，墙面已抹灰完毕，室内无灰尘飞扬，或有防尘措施的条件下进行。 2.2.3 一般除尘系统风管安装，宜在厂房的工艺设备安装完或设备基础已确定，设备的连接管、罩体方位已知的情况下进行。 2.2.4 检查现场结构预留孔洞的位置、尺寸是否符合图纸要求，有无遗漏现象，预留的孔洞应比风管实际截面每边尺寸大100mm。 2.2.5 作业地点要有相应的辅助设施，如梯子、架子等，及电源和安全防护装置、消防器材等。 2.2.6 风管安装应有设计的图纸及大样图，并有施工员的技术、质量、安全交底。 3 操作工艺 3.1 工艺流程： →
技术交底记录 施工单位：中国建筑第二工程局有限公司编号： JSJD-009 2017年 5月 5日工程名称雪川农业发展股份有限公司马铃薯技术交底部门 机电部 研发中心一期工程 交底提要：风管玻璃棉保温技术交底 一、依据标准 1、图纸 2、 GB50738-2011 《通风与空调工程施工规范》 3、 GB50243-2002 《通风与空调工程施工质量验收规范》 二、工程概况 1、空调系统送回风管采用30mm厚无甲醛环保玻璃 棉管板(密度64kg/m3 ，导热系数 0.033w/m.k(20 ° C), 不燃 A 级)。防潮层采用复合铝箔贴面, 保护层采用难燃玻璃布； 2、消防排烟风管采用30mm 厚硅酸铝棉板隔热保温； 3、风机盘管采用30mm 厚 B1 级橡塑保温； 4、净化空调风管采用27mm 厚 B1 级橡塑保温； 5、凡管道穿防火墙处保温材料均采用无甲醛环保玻璃棉管壳； 三、施工准备 1、作业条件 （1）确认现场土建结构已完工，无大量施工用水情况发生。 （2）确认风管上方管道、电气、消防等专业施工基本结束，以免大量交叉作业破坏保温。 （3）风管系统安装完毕，经自检质量合格，并向监理报验合格，办理完隐蔽工程检查记录。 （4）风管、部件安装质量符合质量标准，需防腐部位已作好刷漆工作。 （5）保温工程冬季或户外施工应有防冻及防雨措施。 （6）风管、部件及设备保温工程施工应在风管系统漏风试验合格及质量检验合格后进行。 （7）施工所需各种材料已到场，其材质证明书与合格证书齐全，各项指标符合设计要求，经向监理报验合格，准许使用。 （8）施工用的梯子、架子，照明灯具等经检查齐全可靠。 （9）保温材料的材质、规格及防火性能必须符合设计和防火要求。要查验材料的合格证明书。保温材料需抽样送检，检查材料的防火性能和绝热性能，抽样送检合格后才可使用。 2、机具准备 应有圆盘锯或平板锯，手锯、保温刀、钢锯条、钢板尺、盒尺、毛刷子、打包钳等机具。 四、施工工艺 1、施工流程施工流程
风管保温施工工艺 The latest revision on November 22, 2020
风管保温施工工艺 一、准备工作 （1）确认现场土建结构已完工，无大量施工用水情况发生。 （2）确认风管上方管道、电气、消防等专业施工基本结束，以免大量交叉作业破坏保温。 （3）风管系统安装完毕，经自检质量合格，并向监理报验合格，办理完隐蔽工程检查记录。 （4）空调系统漏风量测试合格。 （5）施工所需用各种材料已到声，其材质证明书与合格证书齐全，各项指标符合设计要求，经向监理报验合格，准许使用。 （6）施工用的梯子、架子，照明灯具等经检查齐全可靠。 二、工艺综述A. 工程中一般按照设计要求保温材料。对洁净风管一般采用难燃闭孔橡塑海绵保温材料，排烟风管一般采用不燃的铝箔玻璃棉板，工艺如下： B. 保温材料规格应符合设计要求，并具有合格证等质量证明文件。 C. 下料要准确。切割面要平齐，在裁料时要使水平垂直面搭接处以短面两头顶在大梁上。 D. 涂胶厚度要均匀，不得堆积、流淌。 E. 保温材料铺覆粘接紧密，无空鼓，接缝紧密无裸露。 三、施工工艺 1、闭孔橡塑海绵保温工艺流程 （1）首先将风管表面擦拭干净，擦去表面的灰尘和积水并使其干燥。 （2）根据风管尺寸裁剪保温材料。 1）保温材料下料时，要注意使其两个长边夹住短边，对正方形的风管要使其上下边夹住两个立边。 2）裁剪闭孔橡塑海绵板时可以使用壁纸刀，刀片的长度要合适并使其保持锋利，裁割时用力要适度均匀，断面要平整。 3）对门厅、展厅等重要的场所处的明露风管，为确保切割断面光洁美观，裁剪聚乙烯板时可使用手持砂轮切割机。 （3）在管外壁和闭孔橡塑海绵板上分别均匀刷上401胶，稍候片刻待其微干后将其粘合上。 （4）用橡胶锤轻打闭孔橡塑海绵板，尤其是风管四角处，使其与风管粘牢。 （5）对保温外观进行检查，如有不合适之处及时修补。 2、铝箔玻璃棉板保温工艺流程
施工 案
施工案 镀锌钢板风管橡塑保温施工简洁，外形美观，工序简便，有效降低施工成本，保温效果良好，颇受建筑施工企业欢迎，在通风空调工程施工中已被广泛采用。然而，常规风管橡塑保温接口拼缝多，易开裂，影响保温效果和观感效果。 我们公司经过不断探索，总结出了《镀锌钢板风管橡塑保温施工工法》。本工法通过改进橡塑保温板材下料式，优化粘接法，有效解决了保温观感效果差，接口开裂，拼缝多影响保温效果的诸多弊端，确保每节保温管段侧立面看不到拼接缝，进一步提高了保温效果和整体观感效果。 该工法技术先进，工艺操作简便，适于推广，具有明显的社会效益和经济效益。 工法特点 1、技术先进 本工法通过改进橡塑保温板材下料式，保温板材下料实行整体统筹下料，四棱角翻边采用45°裁切对接，确保垂直面、水平面成直角，确保侧立面无缝隙。对于乙字弯、直角弯头等不规则部件，采用四面单独粘贴，侧立面压上下底面的式。显著提高了风管保温整体观感效果，保温效果进一步得到加强。 2质量优良本工法施工工序简洁，节约材料，整体观感效果良好，与常规风管保温施工工艺比较显著提高了保温质量。 3、经济效益显著本工法与常规镀锌钢板风管保温施工比较，节约橡塑板材损耗；采用标准节施工，降低施工成本，显著增强保温效果，使空调机组运行成本降低，节约能源。 适用围 本工法适用于各类型空调通风系统矩形金属风管橡塑保温施工。 工艺原理 本工法是对传统镀锌钢板风管橡塑保温改进形成的,核心是改进橡塑保温板材下料式，风管四面均采用整板下料，四棱角翻边采用45°裁切对接，确保保温层四边成直角，减少粘接缝。矩形直风管橡塑保温层板材放样，根据风管边长尺寸及橡塑板材厚度，放样采用如图1所示的组合法。按预先测量的风管规格，
空调及风管安装规范全 Revised by BLUE on the afternoon of December 12,2020.
空调及风管安装规范 一，空调安装规范 1. 设备搬运就位条件 电梯（货梯）尺寸和载重，楼梯楼道，设备间通道、标准门需要吊运机组时，如果可能应连同包装箱一起吊运，确保机箱不受损坏设备就位应使用滚轴或滑块，不允许使用撬杠，防止局部受力损坏设备。 2. 室内外机的放置 设备应固定在稳定而平整的基础或支架上，该基础或支架必须保证水平室外机应放置在通风、避光、散热良好，周围无障碍物处。 3. 安装工艺要求 室内外机垂直位差≤22m，管道水平距离≤40m，若位差过大，则应每隔6m 设置存油弯，增大管径以减少阻力。 4. 供水、排水、供电 供水管、排水管规格，供电电缆规格按技术规范，引到实际安装位置处。 5. 安装维护专用工具 压力表，真空泵，割刀，扩管器，焊接工具（氧气、乙炔、氮气瓶）等。 6. 安装维护常用工具 扳手，螺丝刀，万用表，电流表等。 空调安装的好坏，直接关系到空调使用。对于机房空调来说安装工艺极为重要，安装不合格的话那在使用过程中就会不断地遇到麻烦。在安装过程中经常会碰到以下问题： 1．机房空调室内机与室外机距离超过设计极限。 2．机房空调室外机组低于室内机组超过设计极限。 3．商用空调机组内外机组距离超过设计极限。 4．机房空调及商用空调机组解体搬运。 5．根据用户需求将风冷机组改为水冷机组。 6．根据用户的需求改变空调的送风方式。 7．古建内的空调设备安装。 8．特殊环境的空调设计及安装。 09年国家质量技术监督局曾发布了空调器安装的国家标准，并规定从2000年3月1日起实施。了解空调器安装的国家标准，对于空调安装质量做到心中有数，能够判断空调安装是否合格，下面是某工程公司在长期的机房专用空调安装过程中总结出来的经验，和大家一起分享，仅供参考。
风管橡塑保温技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
技术交底记录 工程名称xx项目施工单位中国电子系统工程第二建设 有限公司 交底部位xx栋xx层(最好能附上施工平面图）工序名称镀锌钢板矩形风管橡塑保温 施工工艺 交底提要：本交底主要对镀锌钢板风管橡塑保温施工工艺的准备、施工工艺流程、具体操作要点、质量标准、安全要求等作出说明，适用于本项目部xx位置的镀锌钢板矩形风管的保温施工，要求接受交底的人员认真执行本交底的要求，施工中若有疑问可直接与交底人xx进行联系和沟通。交底内容： 一、施工准备 1、材料准备 符合设计和规范要求，并具有合格证等质量证明文件的橡塑保温材料。 2、施工机具（图1） 表1：施工工具 序号工具名称规格型号单位用途 1 钢板尺1米、0.5米把测量 2 美工刀把划割 3 磨刀石块磨刀片 4 羊毛刷3#、5# 把涂胶 5 拍板个压实 6 铝合金靠尺1米、2米把辅助 7 胶桶个存储胶水 8 钢卷尺5米把测量 9 水平尺2米把测平整度 图1：施工工具 3、现场条件 3.1 确认风管上方管道、电气、消防等专业施工基本结束，以免大量交叉作业破坏保温。 3.2 风管系统严密性测试合格，并通过隐蔽工程验收。 3.3 保温材料送检和报验合格。 3.4 施工环境温度宜在5℃以上。 二、施工工艺
图4顶部保温板与侧立面保温板接缝 保温板材下料分为直管段、弯头、变径管及风阀部件等，全部实行整体统筹下料，按风管规格，在板材上画出V型槽线及45度角斜坡线，风管四个棱角翻边采用45度角裁切对接，确保风管底部或顶部只出现一道粘贴缝（图4）。 2.3 风管表面及板材刷胶 保温胶应均匀的涂在风管、部件或设备的外表面上，无空隙，无遗漏。刷胶按照先刷保温材料，刷风管表面的顺序进行，要求胶膜均匀无流淌。 2.4 橡塑板粘贴 胶水静置待初凝后，先粘贴顶板及两侧橡塑板，用拍板反复按压，确保保温材料与风管、部件或设备粘接紧密，随后再粘贴下底保温板材。对于直角弯头、乙字弯等不规则部件可采用四面单独粘贴，侧立面压上下底面的方式（图5、图6）。 图5 直角弯头风管橡塑保温图6 乙字弯风管橡塑保温对室外风管的保温，可参考以上搭接方式。 2.5 法兰保温 对于两节风管的法兰连接处，保温厚度不应低于风管保温层的80％；并采用增加腰带的方式保温，腰带宽度以120mm为宜，粘贴牢固后按压平整（图7）。 图7 风管法兰保温示意图
工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺 交底内容： 镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺： 一、镀锌钢板风管制作施工准备： （一）作业条件 1.集中加工应具有开敞，明亮、洁净、地面平整、不潮湿的场房。 2.作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。 3.风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。 （二）材料要求 1.所适用的板材、型钢的主要材料应具有出厂合格证或质量鉴定文件。 制作矩形风管及配件板材厚度不应小于表1的规定 表1 普通钢板或镀锌钢板风管板材厚度(mm) 风管边长尺寸b 矩形风管 除尘系统风管中、低压系统高压系统 b≤3200.5 0.75 1.5 320＜b≤4500.6 0.75 1.5 450＜b≤6300.6 0.75 2.0 630＜b≤10000.75 1.0 2.0 1000＜b≤1250 1.0 1.0 2.0 1250＜b≤2000 1.0 1.2 按设计 2000＜b≤4000 1.2 1.5 按设计 注：1 本表不适用于地下人防及防火隔墙的预埋管。 2 排烟系统风管的板材厚度可按高压系统选用。 3 特殊除尘系统风管的板材厚度应符合设计要求。 2.镀锌薄钢板表面不得有裂纹，结疤及水印等缺陷，镀锌层应洁净。 审核人交底人接受交底人
工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统 交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺 交底内容： （三）工器具 龙门卷板机、电冲剪、手动电动剪、倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线筒板机、卷圆机、液压钳、电动拉铆枪、台钻、手电钻、冲孔机、插条、法兰机、螺旋卷管机、电、气焊设备、空气压缩机、油漆、喷漆等设备及不锈钢板钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木棰、拍板等小型工具。 二、镀锌钢板风管制作工艺流程： 审核人交底人接受交底人
《通风与空调工程施工及验收规范》简介 一、规范修编概况 《通风与空调工程施工及验收规范》的修订是根据国家计委综合[1992]490号文，建设部司发文（92）建标字10号《1992年工程建设标准制订、修订计划》，由上海市建委主持，组织上海市建工（集团）总公司下辖上海市工业设备安装公司会同北京市设备安装工程公司、广州市机电安装公司、四川省工业设备安装公司、陕西省设备安装工程公司、北京城建（集团）安装公司、上海建筑设计研究院、冶金部北京钢铁设计研究总院、中国建筑科学研究院空气调节研究所以及同济大学等共同完成的。 规范修编组在收集国内通风与空调工程施工、设计、建设和质检部门对原规范施行中的意见与经验的基础上，参照了美、英、德、日、奥与原苏联等国的同类标准，综合国内工程施工的实际情况，经过充分协商、试验论证，本着先进合理，积极向国际标准靠拢的原则于1997年2月完成“报批稿”。建设部于1997年10月20日以建标【1997】313号文正式批准发布，编号为GB50243－97，走于1998年5月1日起实施。原规范GBJ234－82同时废止。 二、规范的适用范围 本规范主要适用于我国工业与民用建筑的通风与空调工程的施工与验收。 通风工程指的是应用于建筑物内的送风系统、排风系统、工业除尘以及防、排烟系统等工程。 空调工程指的是应用于建筑物内的舒适性空调系统、恒温恒湿空调系统以及空气洁净室的空气净化，空气调节系统等工程。 对于特殊的高温、高压以及热电机械设备自身保护用的循环冷却等系统，则不属于本规范的范围。如高炉热风、烟气与核电站内循环的气体冷却系统等。 三、规范修编的主要内容 1．对钢板风管的用料厚度作出了调整。 （1）调整后的钢板风管用料厚度相对减薄。如700～1000mm风管用料厚度，从1mm减薄为0．8mm。 （2）修订的依据有如下几点： （a）原规范与国外标准相比，差异较大，不利于与国际接轨。
