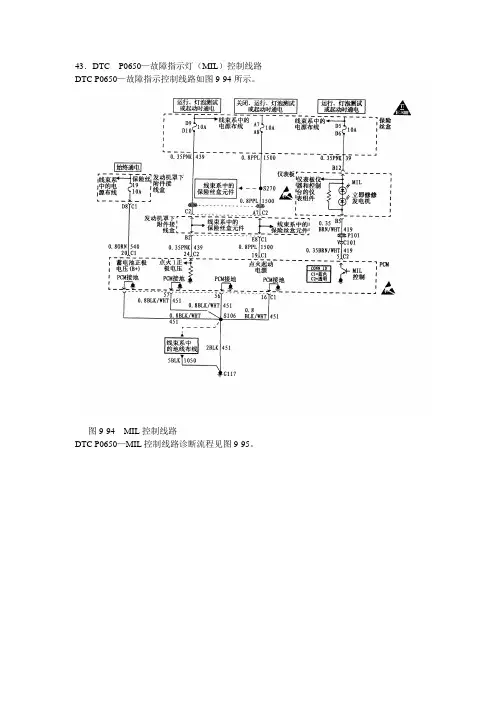

四、怠速不稳、易熄火的诊断程序
八、发动机失速的诊断程序
成人高等教育 毕业设计（论文） 题目汽车离合器的故障诊断与维修 学生马克军 指导教师肖平（副教授） 评阅人____________________________ ___ 函授站（点）安徽工程大学亚夏学历班 专业车辆工程 完成日期2015年5月29日
引言 随着国民经济的迅猛发展，汽车产量逐年增加。我国汽车保有量越来越多，车型也越来越复杂。尤其是高科技的飞速发展，一些新技术、新材料在汽车上的广泛应用后，给汽车故障诊断与排除增加了一定的难度。离合器是手动变速汽车必备的一个重要总成。没有离合器手动挡汽车无法起步，并且难以实现档位变换。在汽车使用中，离合器难免出现故障，直接影响汽车的正常运行。现在汽车迅速进入家庭，汽车私有化程度提高，所以汽车故障将会影响到我们每一个人。分析研究离合器故障现象、原因、探索离合器故障的排除方法和离合器的维修工艺，具有重大现实意义。本文重点通过北京现代轿车离合器故障的探讨，正确认识离合器故障，更好的使用和维护离合器。 关键词：汽车离合器，典型故障，诊断，维修。
目录1引言 2离合器概述 2.1 离合器的功用及发展概况 2.1.1 离合器的发展概况 2.1.2 离合器的功用 2.2 离合器工作原理种类以及要求 2.2.1 离合器的种类 2.2.2 离合器工作原理 2.3 汽车常用典型离合器的结构与特点 2.3.1 膜片弹簧离合器 2.3.2 周布弹簧离合器 2.3.3 中央弹簧离合器 3离合器故障维修实例分析 3.1 北京现代轿车维修实例 3.1.2Sonata离合器异响故障分析 4离合器使用和检修注意事项 5. 结论
离合器概述 在汽车上，离合器是手动汽车和电控换档机械式自动变速器汽车传动系中的一个重要总成，是保证这样汽车能够起步和换档的一个必备的独立部件。 离合器的功用及发展概况 离合器的发展概况 现今所用的盘片式离合器的先驱的多片盘式离合器，它是直到1925年以后才出现的。多片离合器最主要的优点是，在汽车起步时离合器的接合比较平顺，无冲击。20世纪20年代末，直到进入30年代时，只有工程车辆、赛车和大功率的轿车上使用多片离合器。多年的实践经验和技术上的改进使人们逐渐趋向与首选单片干式摩擦离合器，因为它具有从动部件转动惯量小、散热性好、结构简单、调整方便、尺寸紧凑、分离彻底等优点，而且在结构上采取一定措施，已能做到接合平顺，因此现在广泛用于大、中、小各类车型中。如今单片干式摩擦离合器在结构设计方面相当完善。采用具有轴向弹性的从动盘，提高了离合器接合时的平顺性。离合器从动盘总成中装有扭转减振器，防止了传动系统的扭转共振，减小了传动系噪声和动载荷，随着人们对汽车舒适性要求的提高，离合器已在原有基础上得到不断改进，乘用车上愈来愈多地采用具有双质量飞轮的扭转减振器，能更有效地降低传动系的噪声。 离合器的功用 离合器安装在发动机与变速器之间，用来分离或接合前后两者之间动力联系。其功用是： (1)使汽车平稳起步； (2)中断给传动系的动力，配合换挡 (3)防止传动系过载
捷达发动机电控系统故障实例（１） 在现代汽车维修中，电控系统故障诊断的工作量越来越大，对于一些汽车维修初级入门者，由于诊断步骤不正确容易走弯路，且耗费了很多时间。笔者认为诊断步骤正确是诊断工作成功高效的保证，有了这个保证，对于疑难故障就会轻而易举地解决。以下是笔者的实践体会，供同仁参考。 故障诊断步骤 （１）初步观察 打开发动机舱盖，观察发动机部件是否完整，真空管有无脱落，电线插接器有无松脱，是否存在漏油、漏液、漏气及漏电现象，发动机怠速运转是否平稳，排气管是否冒黑烟或有汽油味等异常现象。 （２）读码－清码－运行－再读码 连接故障诊断仪查询故障码，要对读出的永久性和偶发性故障码进行记录，然后清除故障码。起动发动机，待冷却液温度达到８０℃以上，发动机高速运转几秒钟，创造故障再现条件，再次查询故障码并做记录。 （３）分析故障码 使用维修手册查阅故障码产生的原因、影响及排除方法，对偶发性故障码也不能忽视。如果未存储故障码，要考虑控制单元不能监视的元件，如桑塔纳时代超人轿车的点火线圈存在故障也不会有故障码显示，应采用其他方法判断是否存在故障。 （４）阅读数据流 发动机要满足阅读数据流的条件，对于数据流中超出正常值的数据，应参照维修手册列出的故障原因进行分析。数据流可以提供发动机运转状态的实时数据，能

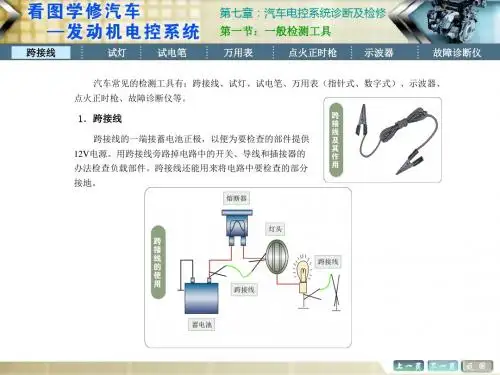

否正确全面地分析数据流体现着诊断者的技术水平。 （５）检查测量 根据故障现象、故障码内容及数据流中的相关数值确定测量项目，可以使用万用表、二极管测试笔、废气分析仪、燃油压力表、真空表、气缸压力表、示波器、模拟信号发生器及喷油器检测清洗仪等仪器进行必要的测量，选择仪器的原则是能快速、准确地判断故障。 （６）排除故障 根据以上工作记录并参照维修手册或相关资料，对故障进行分析，得出诊断结论和修理方案，如清洗节气门、气门和进气道，调整或更换元件，剥开线束查找故障点，以及清洁接地线等。 （７）竣工检验 再次使用故障诊断仪、废气分析仪等设备进行检测，确认故障是否排除。对于发动机行驶熄火、加速闯车及动力不足的故障必须进行路试，待故障完全排除后方能竣工交车。如果故障仍未排除或未全部排除，根据需要再重复以上的诊断步骤。 只要具有坚强的自信心、正确的诊断步骤、认真的检查测量及缜密的分析思路，任何故障都不会难住诊断者。 故障1 急加速发动机熄火 车型：捷达ＡＴｉ 故障现象：急加速时发动机熄火，出故障后用故障诊断仪Ｖ．Ａ．Ｇ１５５１清除故障码就能正常行驶，故障有时一个月出现１次，有时一天出现２次。 检查：连接故障诊断仪Ｖ．Ａ．Ｇ１５５１进行检测，设备提示发动机负荷信
捷达发动机电控系统故障检修方法（1） 在现代汽车维修中，电控系统故障诊断的工作量越来越大，对于一些汽车维修初级入门者，由于诊断步骤不正确容易走弯路，且耗费了很多时间。笔者认为诊断步骤正确是诊断工作成功高效的保证，有了这个保证，对于疑难故障就会轻而易举地解决。以下是笔者的实践体会，供同仁参考。 故障诊断步骤 （1）初步观察 打开发动机舱盖，观察发动机部件是否完整，真空管有无脱落，电线插接器有无松脱，是否存在漏油、漏液、漏气及漏电现象，发动机怠速运转是否平稳，排气管是否冒黑烟或有汽油味等异常现象。 （2）读码－清码－运行－再读码 连接故障诊断仪查询故障码，要对读出的永久性和偶发性故障码进行记录，然后清除故障码。起动发动机，待冷却液温度达到80 ℃以上，发动机高速运转几秒钟，创造故障再现条件，再次查询故障码并做记录。%26lt;汽车维修者之家%26gt; （3）分析故障码 使用维修手册查阅故障码产生的原因、影响及排除方法，对偶发性故障码也不能忽视。如果未存储故障码，要考虑控制单元不能监视的元件，如桑塔纳时代超人轿车的点火线圈存在故障也不会有故障码显示，应采用其他方法判断是否存在故障。 （4）阅读数据流 发动机要满足阅读数据流的条件，对于数据流中超出正常值的数据，应参照维修手册列出的故障原因进行分析。数据流可以提供发动机运转状态的实时数据，能否正确全面地分析数据流体现着诊断者的技术水平。 （5）检查测量 根据故障现象、故障码内容及数据流中的相关数值确定测量项目，可以使用万用表、二极管测试笔、废气分析仪、燃油压力表、真空表、气缸压力表、示波器、模拟信号发生器及喷油器检测清洗仪等仪器进行必要的测量，选择仪器的原则是能快速、准确地判断故障。 （6）排除故障
电控发动机故障诊断技术 李荣林,王学松 (黑龙江省哈绥高速公路管理处) 摘 要:介绍电控发动机故障诊断技术,常见故障诊断方法与技巧。关键词:电控发动机;诊断;技术 中图分类号:U464 文献标识码:C 文章编号:1008-3383(2005)05-0064-02 1 电控发动机故障排除的基本原则111 先外后内 在发动机出现故障时,先对电子控制系统以外的可能故障部位予以检查。这样可避免本来是一个与电子控制系统无关的故障,却对系统的传感器、控制电脑、执行器及线路等进行复杂且又费时费力的检查,即真正的故障可能是较容易查找到却未能找到。 112 先简后繁 能以简单方法检查的可能故障部位先予以检查。比如直观检查最为简单,我们可以用看“(用眼睛观察线路是否有松脱、断裂;油路有否漏油、进气管路有无破损漏气等)、摸(用手摸一摸可疑线路插接器连接有无松动;摸一摸火花塞的温度、喷油器的振动来判断火花塞、喷油器是否工作;摸一摸线路连接处有无不正常的高温以判断该处是否接触不良等)、听(用耳朵、或借助于旋具、听诊器等听一听有无漏气声、发动机有无异响等)等直观检查方法将一些较为显露的故障迅速地找出来。 113 代码优先 电子控制系统一般都有故障自诊断功能,当电子控制系统出现某种故障时,故障自诊断系统就会立刻监测到故障并通过“检测发动机”等警告灯向驾驶员示警,与此同时以代码的方式储存该故障的信息。但是对于有些故障,故障自诊断系统只储存该故障代码,并不报警。因此,在对发动机作系统检查前,应先按制造厂提供的方法,读取故障代码,并检查和排除代码所指的故障部位。待故障代码所指的故障消除后,如果发动机故障现象还未消除,或者开始就无故障代码输出,则再对发动机可能的故障部位进行检查。 2 电控发动机故障诊断的基本步骤与方法211 直观诊断 直观诊断就是通过人的感觉器官对汽车故障现 象进行看、问、听、、嗅等,了解和掌握故障现象的特点,通过人的大脑进行分析、判断得出结论的诊断方法。 直观诊断方法,也称经验诊断或人工诊断。随着科学技术的发展,汽车结构越来越复杂,尤其是电子技术在汽车上越来越广泛的应用,使得直观诊断方法越来越不能满足汽车故障诊断的要求。另外,直观诊断方法的诊断效率和准确性与诊断者的工作能力、工作经验有相当大的关系。因此,这种单纯的直观故障诊断方法,在现代电控汽车故障诊断中,运用得越来越少。但是,由于直观诊断方法不需要任何仪器设备,只要对汽车结构和常见故障现象有一定的了解,就可以随时随地地进行诊断。 直观诊断的主要内容有: (1)看(即目测检查)。其目的是了解电控发动 机的电控系统类型、车型,在进人更为细致的测试和诊断之前,能消除一些一般性的故障原因。 (2)问(即询问客户)。为了迅速地检查故障源, 首先必须了解出现的情形、条件、如何发生及是否已检修过等与故障有关的情况和信息。 (3)听。主要是听发动机工作时的声音;有无爆 燃、有无敲缸、有无失速、有无进气管或排气管放炮等现象。 (4)试。主要是维修人员根据前述检查,有针对 性地试车,以便进一步确认故障。 212 利用随车故障自诊断系统诊断 随车诊断是利用汽车上电控系统所提供的故障自诊断功能对电控发动机故障进行诊断的方法,即利用故障自诊断系统调取发动机电控系统的有关故障代码,然后根据故障代码表的故障提示,找出故障所在的方法。随车自诊断系统通常只能提供与电控系统有关的电气装置或线路故障,一般只能作出初步诊断,具体故障原因,还需要通过直接诊断和简单仪器进行深入诊断。 ? 46?2005年 第5期(总第135期) 黑龙江交通科技 HEI LONG J I ANG J I AOTONG KE J I No.5,2005 (Sum No.135)
