避雷器、避雷针接地要求
1、电源端安装一级电源避雷器防雷设备。
电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关处，采用35标准导轨卡装。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，转角应大于90度（是弧形角而不是直角）。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。地线接于独立接地网或校方提供的三相电源地线相接。
安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。
安装注意事项：
安装时必须断开电源，严禁带电操作；连接导线必须符合要求。
防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。
当工作状态指示灯发绿光时，表示防雷器工作正常。发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。
在功分器或卫星接收机输入端口串接一个天馈避雷器，预防雷电感应损坏设备.
2、天馈避雷器安装，
德国艾科天馈防雷器，是Φ30×57线缆标准接口,直接串接于线路和被保护设备（功分器或卫星接收机）之间.该类接口均有阴阳两头，将阴头与线缆相连,将阳头直接接到被保护设备上，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。接地线就近接于独立接地网或校方提供的三相电源地线相，接地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，
一定要注意输入端IN和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。避雷器的输入端是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（OUT端）接被保护设备（卫星接收机或功分器）。
电源避雷器、天馈避雷器应装在室内。
本产品无需特别维护。当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用防雷器前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。有条件者可定期检查天馈防雷器的标称导通电压是否符合指标要求，若已超差则必须更换。
3、避雷针要求
A、天线安装在建筑物楼顶上，只需将天线的避雷线与建筑物的防雷网连接起来即可
B、避雷针的保护范围为：天线应置于避雷针尖45 o夹角保护伞内
C、在附近建筑物的避雷保护范围之内时，可不设避雷针
D、避雷针的接地应有独立走线系统，不允许接地线共用

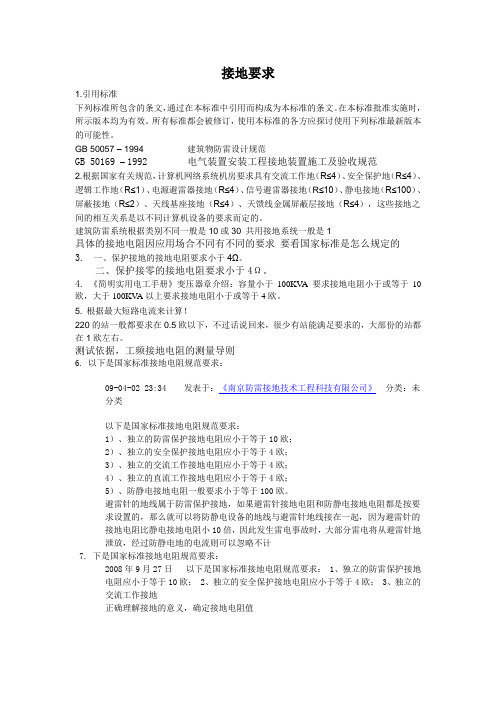

E、防雷系统接地电阻一般要求不大于4 Ω，可用铜线把天线与基础
中地脚螺栓或钢筋网相连，就可达到防雷的目的。如接地电阻大，应另做地极，埋于潮湿的地方。
避雷针安装
根据规范规定，在卫星通信天线背后120度角范围内，相距接收天线罩3米左右的地方安装防直接雷击避雷针，使室外天线处于直接雷防护区域内而更为安全。（见避雷针安装示意图）

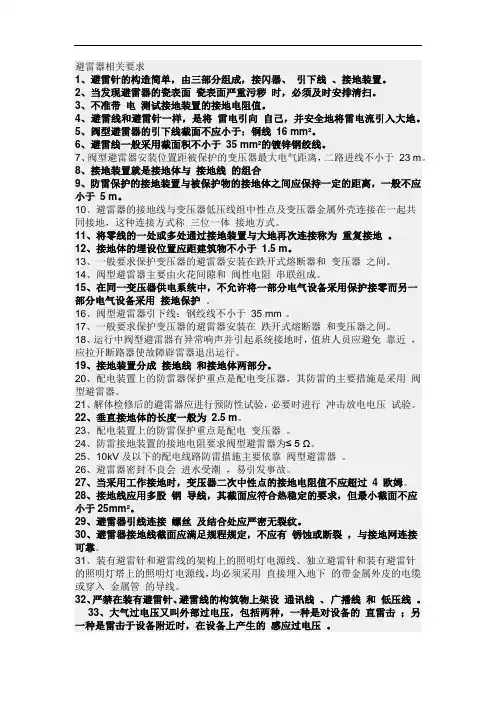

1、防雷接地装置由接闪器、引下线、接地装置组成。 2、建筑物内的设备、管道构架等主要金属物和防侧击雷的门窗、栏杆以及屋面的金属物体必须接地焊接。 3、防雷接地体应采取焊接方法：①使用金属管作接地体时应在其串接部位焊接角形金属跨接线；②钢筋与钢筋交叉要用一条短圆钢进行跨接焊接，焊接长度不小于圆钢直径的6倍，圆钢同扁钢的焊接必须进行三面焊接；③焊接处焊缝应饱满，要有足够的机械强度，不得有灰渣，咬肉裂纹虚焊气孔等缺陷，焊接处的药皮应敲净。接地体采取搭焊接时。其搭接长度必须符合以下要求：①扁钢为其宽的2倍以上；（三个棱边焊接）②圆钢为其直径的6倍以上；（双面焊接）③圆钢和扁钢连接，其长度为圆钢直径的6倍。（三面焊接） 4、人工接地体应采用圆钢、扁钢、角钢、钢管等金属材料，必须符合以下要求：①圆钢直径不小于10mm；②扁钢截面不小于100平方毫米，厚度不小于4毫米；③角钢厚度不小于4毫米；④钢管壁厚不小于3.5毫米。 5、利用建筑物钢筋做防雷引下线时：①上部与接闪器焊接,下部与基础防雷地线焊接,不能绑接；②下部在室外地坪下0.8～1m处焊一根直径12mm或-40×4镀锌导体伸向室外墙边的距离不小于1m,以备室外人工接地体使用(按图纸设计确定)。③下部在室外地坪上不低于0.3m处焊接一接地体连接板，供防雷接地电阻测量和以备室外防跨步电压工程用（按图纸设计确定）。④接地电阻值应小于设计要求，当利用柱基作接地体不能满足要求时应埋没人工接地体。⑤建筑物钢筋柱内，钢筋直径16mm以上的可用二根作为一组引下线，钢筋直径10mm以上的应用四根为一组作引下线。具体做法按设计要求。⑥防雷专用的引下线暗敷时，引下线扁钢截面不得小于25×4mm圆钢直径不得小于12mm，引下线必须在距地面1.5～1.8m处做断接卡子（一条引下线除外）断接线卡子所用镀锌螺栓的直径不得小于10mm，并需加镀锌弹簧垫圈，并安装一个有标识的接地电阻检测盒。⑦施工操作时应按图纸设计要求截出柱、桩、位置和柱、桩内所用钢筋的位置用油漆作好标志，按照施工进度层都要在相同的钢筋上作好油漆标志，以免错接。 6、建筑物内的电气设备和建筑物天面的设备管道，突出构架以及需防铡击雷的门窗必须做好接地，需防雷的金属门窗应有两处与接地线相连，天面的金属管道应有两处接地。 7、进出建筑物的金属管道和电源穿线钢管均应与接地装置相联。 8、接地干线的接线柱应该明敷在外，与绝缘导线PE线应紧密联接，联接处应有明显的接地标记。 9、电气设备上的接地线应采用专用的接地线，并用镀锌螺栓将接地线牢固地接在电气设备的金属体上。
塔吊避雷针制作与安装 方案 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
避雷针制作与安装方案 1、所有金属部件必须镀锌，操作时注意保护镀锌层。 2、采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm 3、避雷针应垂直安装牢固。垂直度允许偏差为3/1000。 4、焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定： 5、扁钢为其宽度的2倍(且至少3个棱边焊接)。 6、圆钢为其直径的6倍。 7、圆钢与扁钢连接时，其长度为圆钢直径的6倍。 8、避雷针一般采用圆钢或钢管制成，其直径不应小于独立避雷针直径为19mm 镀锌圆钢。 9、防雷接地体采用4*40mm镀锌扁铁与桩主筋焊接，接地电阻不得大于1欧姆； 10、避雷引下线采用35mm2铜芯线，一端与镀锌扁铁用M10螺栓锚固，上端与塔帽避雷针锚固，避雷针采用直径20镀锌钢管，下焊70*70*5镀锌角钢，针尖采用直径16镀锌圆钢磨尖，安装长度高于塔帽1米。。 11、保护接地与塔吊连接：在塔基底座上焊一只M12的螺栓，保护接地线一端固定在螺栓上，一端固定在开关箱箱内保护接地端子板上，该线直径与塔吊进线同截面。 避雷针制作与安装注意的质量问题：
焊接处一不饱满，焊药处理不干净，漏刷防锈漆。应及时予以补焊，将药皮敲掉，刷上防锈漆。 针体弯曲，安装的垂直度超出允许偏差。应将针体重新调直，符合要求后再安装 独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。 其距离应大于3m，当小于3m时，应采取均压措施或铺设卵石或沥青地。特别注意： 1.当遇到雷电大风大雨及恶劣天气时，拉掉电源总闸，严禁操作使用。 2.避雷针如果没接地将是个迎雷针，所以必须谨慎。
