【专业知识】钢结构涂装施工工艺

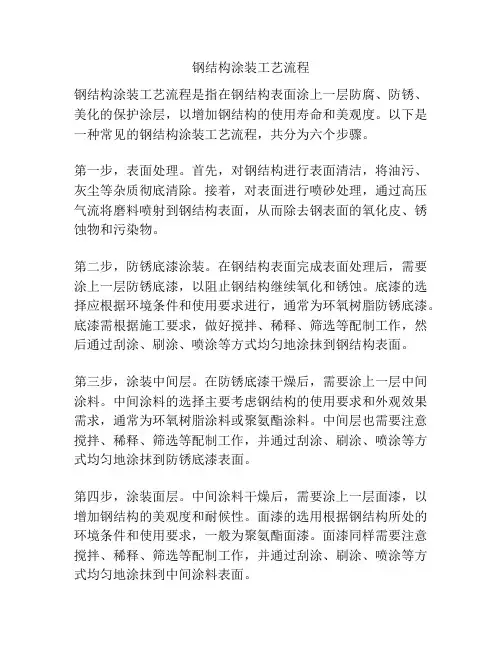

钢结构涂装施工工艺介绍：

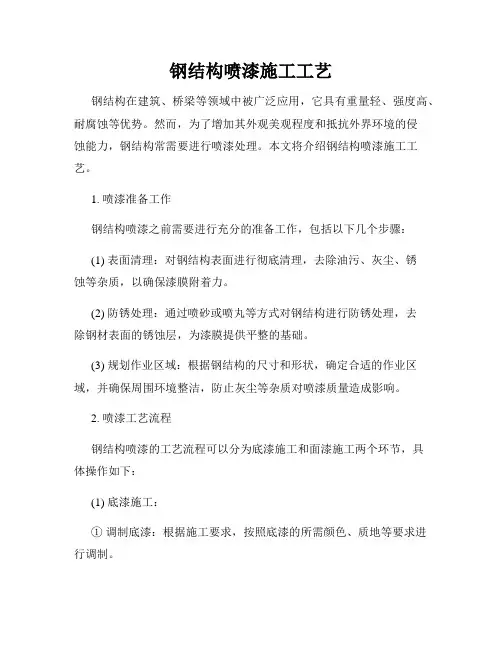

环境要求：环境温度应按照涂料的产品说明书要求，当产品说明书无要求时，环境温度宜在5～38℃之间，相对湿度不应大于85%；涂装时构件表面不得有结露、水气等；涂装后4小时内应保护不受雨淋。
设计要求或钢结构施工工艺要求禁止涂装的部位为防止误涂，在涂装前必须进行遮蔽保护。如地脚螺栓和底板、高强度螺栓结合面，与混凝土紧贴或埋入的部位。涂料开桶前，应充分摇匀。开桶后，原漆应不存在结皮、结块、凝胶等现象，有沉淀应能搅起，有漆皮应除掉。
涂装施工过程中，应控制油漆的黏度、稠度、稀度，兑制时应充分地搅拌，使油漆色泽、黏度均匀一致。调整黏度必须使用专用的稀释剂，如需代用，必须经过试验。涂刷遍数及涂层厚度应执行设计要求规定；涂装间隔时间根据各种涂料产品说明书确定；涂刷第一层底漆时，涂刷方向应一致，接槎整齐。
钢结构安装后，进行防腐涂料第二次涂装。涂装前，首先利用砂布、电动钢丝刷、空气压缩机等工具将钢构件表面处理干净，然后对涂层损坏部分和未涂部位进行补涂，最后按照设计要求规定进行二次涂装施工。
涂装完工后，经自检和专业检并作记录。涂层有缺陷时，应分析并确定缺陷原因，及时修补。修补的方法和要求和正式涂层部分相同。构件涂装后，应加以临时围护隔离，防止踩踏，损伤涂层；并不要接触酸类液体，防止咬伤涂层；需要运输时，
钢结构安装施工方案
第一章、编制依据 （1）重庆大江信达车辆股份有限公司冲压生产线技术改造项目206工房的施工图纸 （2）《工程测量规范》（GB50026-93） （3）《建筑工程质量评定标准》（GBJ302-88） （4）《钢结构工程施工质量验收规范》（GB50205-2001） （5）《建筑钢结构焊接技术规程》（JGJ 81—2002） （6）《钢结构高强度螺栓连接的设计、施工及验收规程》 JGJ 82—91 （7）《型钢混凝土组合结构技术规程》 JGJ 138—2001 （8）《建筑抗震加固技术规程》 JGJ 116—98 （9）《建设工程施工现场管理规定》 （10）我公司ISO9002《质量保证手册》、《质量体系程序文件》 （11）我公司长期积累的丰富施工组织经验及施工能力
材料的二次搬运，同进须合理安排起重机行走路线，以提高工效，钢结构在安装过程中，须做好雨季施工安全措施。 3、构件品种多：本工程因各种钢构件均需工厂加工制作，然后运输至工地，各种构配件必须有组织、有计划按图纸要求分类编号，小构件须分类打包做到有条不紊。 4、钢结构制作的质量控制 本工程钢结构制作和安装质量的控制是工程整体质量保证的关键。 5、屋面板及墙面板的安装质量控制 由于本工程屋面面积较大，如何保证屋面板的安装质量是工程整体质量保证的以一关键。 6、钢结构安装现场协调 针对本工程钢结构规模大的特点，如何建立有效的组织机构和采取相应的组织措施以保证工程现场施工的全面顺利实施，将是本工程施工管理的重点。 第三章、钢结构安装技术工艺 一、施工队伍的准备 根椐本工程的结构特点选择已经施工同类工程、高素质的施工作业队伍进行该工程的施工。 1、根据该工程的特点和施工进度计划的要求，确定各施工阶段的劳动力需用量计划，并根据施工阶段的劳动力需用量组织施工作业队伍进场。 2、特殊工种工人上岗前必须通过培训、考核，持证上岗。 3、对工人进行必要的技术、安全、质量和法制教育，教育工人树立“质量第一，安全第一”的正确思想，遵守有关施工和安全的技术法规，遵守地方治安法规。
;. 重庆龙江汽车有限公司 驾驶室涂装工艺流程图 产品型号 YZ1040 文件编号 产品名称 WLJA-I 轻卡 共 3 页 零件图号 5000010K01-00 零件名称 白车身总成 关键特性（按顾客要求） ● 特殊特性 ☆ 一般特性○ 流程图： 工件预清洁 上挂 预脱脂 脱脂 水洗1 水洗2 表调 磷化 水洗3 转挂 烘烤 强冷 不合格返修 合格驾驶室 刮灰 打磨 涂焊缝密封胶 喷PVC 喷中涂层漆 中涂烘干 中涂强冷 中涂层检查补灰 中涂打磨 面漆前擦净 喷面漆 面漆流平 面漆烘干 面漆强冷 面漆检查抛光 检验 合格入库 不合格返修 检测 水洗4 纯水洗1 吹水 阴极电泳 UF1洗 UF2洗 纯水洗2 沥水及吹水
;. 批准：审核：校对：编制：
;. 重庆龙江汽车有限公司 涂装工艺流程图 产品型号 YZ1040 文件编号 第 页 产品名称 WLJA-I 轻卡 零件图号 2801000K01-00 零件名称 车架总成 关键特性（按顾客要求） ● 特殊特性 ☆ 一般特性○ 流程图： 合格车架入库 工件预清洁 上挂 预脱脂 脱脂 水洗1 水洗2 表调 磷化 水洗3 转挂 烘烤 强冷 不合格返修 检测 水洗4 纯水洗1 吹水 阴极电泳 UF1洗 UF2洗 纯水洗2 沥水及吹水
;. 批准：审核：校对：编制：
;. 重庆龙江汽车有限公司 涂装工艺流程图 产品型号 YZ1040 文件编号 第 页 产品名称 WLJA-I 轻卡 零件图号 5000010K01-00 零件名称 货箱总成 关键特性（按顾客要求） ● 特殊特性 ☆ 一般特性○ 流程图： 面漆前擦净 喷面漆 面漆流平 面漆烘干 面漆强冷 面漆检查抛光 合格入库 不合格返修 合格车厢 工件预清洁 上挂 预脱脂 脱脂 水洗1 水洗2 表调 磷化 水洗3 转挂 烘烤 强冷 不合格返修 检测 水洗4 纯水洗1 吹水 阴极电泳 UF1洗 UF2洗 纯水洗2 沥水及吹水 检验
十二 钢结构工程施工方案 1、 安装准备工作 钢结构安装前按照构件明细表核对进场构件，查验质量证明单和设计更改文件，检查验收构件在运输过程中造成的变形情况，并记录在案，发现问题及时进行矫正至合乎规定。对于基础和预埋件，应先检查复核轴线位置，高低偏差，平整度，标高，然后弹出十字中心线和引测标高(见图表），并必须取得基础验收的合格资料。由于涉及到钢结构制作与安装两方面，又涉及到土建与钢结构之间的关系，因此它们之间的测量工具必须统一。 2、安装分析 2.1钢结构吊装之执行条件 2.1.1建设方需提供的外部条件：三通一平 2.1.2吊装中需要执行之原则条件： a ．当气象条件不适合钢构安装吊装要求时（如下雨或风力超过 四级）应停止吊装，不得为满足进度而强行吊装，严格执行“十不吊”的规定。 标高引测示意图 RC 水准 柱底标 (基准 一次浇筑标
b．吊机支脚点设钢板800＊800＊16mm，钢板的下面每个支脚点设枕木至少四根。 2.2钢结构吊装分析 根据本工程施工工期短、工作量大，钢结构连接形式要求高（高强螺栓连接）等施工特点，故采用现场组装的施工方法，从而满足施工要求。 钢构厂都采用侧接形式同钢柱连接，钢梁最大跨度约24米，由七节梁段组成，主梁组对后最大重量不到3t，安装位置及现场施工情况同时满足情况下，单跨吊装宜选用16T汽车吊进行，具体分析如下。 钢柱吊装采用单式吊点旋转回直法吊装，钢梁采用二点起板法吊装，二点均用钢丝绳抱屋架梁用卸扣锁住，并用切口钢管包扎。 3.2.1吊机的选用 吊机选用16T汽吊 最大作业半径：R=22.7m 最大地上扬程：L=26.1m 额定起重量G=6.5t 支腿跨度：5.34M×5.1m 吊装载荷Q1 组装钢梁重：Q=3t（按此重量计算,双车抬吊取钢梁总重量一半）不均匀系数：K1=1.1 动载系数：K2=1.05 风载系数：K3=1.3 基本风压：W0=45Kg/m2 S：迎风面积 S钢梁（最大）=0.9×30=27m2 结构风载：W1= K3×W0×S钢梁 =1.3×45×27=1579.5Kg=1.58t 计算载荷：Q计=Q K1 K2+W1 =3×1.1×1.05+1.58=5.045t 吊钩重：q1=0.25t 吊索具重：q2=0.2t
（一）准备工作 进行详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、拄术交底等工作。施工详图应根据结构设计文件和有关技术文件进行编制，并应经原设计单位确认；当需进行节点设计时，节点设计文件也应经原设计单位确认。 （二）钢结构构件生产的工艺流程 放样→号料→切割下料→平直矫正→边缘及端部加工→滚圆→煨弯→制孔→钢结构组装→焊接→摩擦面的处理→涂装。 (1)放祥:包括核对图纸的安装尺寸和孔距，以1：1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。 (2)号料:包括检查核对材料，在材料上画出切割、铣、刨、制孔等加工位置。打冲孔，标出零件编号等。 （3）切割下料:包括氧割〔气割)、等离子切害等高温热源的方法和使用机切、冲模落料和锯切等机械力的方法。 (4)平直矫正:包括型钢矫正机的机械矫正和火焰矫正等。 （5）边缘及端部加工:方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。 (6)滚圆:可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。 (7)煨弯:根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。当采用热加工成型时，一定要控制好温度，满足规定要求。 (8)制孔:包括铆钉孔、普通连接螺栓孔、高强度螺栓孔、地脚螺栓孔等。制孔通常采用钻孔的方法，有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。钻孔通常在钻床上进行，不便用钻床时，可用电钻、风钻和磁座钻加工。 （9）钢结构组装：可采用地样法、仿形复制装配法、专用设备装配法、胎模装配法等。（10）焊接:是钢结构加工制作中的关键步骤，要选择合理的焊接工艺和方法，严格按要求操作。 (11)摩擦面的处理:可采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进
设 3个工位.需 4 人 涂装车间工艺流程图 38Jph(4.28m/min). 二楼 预清理洪流冲洗槽预脱脂脱脂第一水洗第二水洗表调磷化第三水洗第四水洗第一纯水洗第二纯水洗 白车身 设 2 个工位.需 1人. 一楼设3个工位需4人存 80 台电泳车. 38Jph(3.79m/min) 机器人 4 台38Jph(3.79m/min) 一楼38Jph(3.48m/min) 二楼 焊缝密封 IBS检查及换夹具纯水喷洗槽纯水浸洗槽UF3 喷洗槽UF2 浸洗槽UF1 喷洗槽电泳 （自动）电泳烘干 设 9个工位.需24人.一楼离线钣金设 1个工位 .机器人 4台设1个工位.需2人存 22台涂胶车.设 7 个工位。需12 人.13 台机器人二楼 38Jph(3.21m/min)二楼38Jph(4.12m/min)一楼38Jph(4.43m/min) 38Jph (3.79m/min)38Jph(36m/min)一楼38Jph(36m/min)一楼 焊缝密封（人工）遮蔽下底板喷 PVC卸遮蔽裙边喷涂 胶烘干电泳打磨擦净中涂 （UBS）(RPP) 设1个工位.需4人设1个工位 . 机器人 4台设 1个工位 . 机器人 2台设 1个工位.需3人 38Jph(36m/min) 一楼38Jph(36m/min) 一楼38Jph(36m/min)一楼 离线打磨38Jph(4.43m/min) 机器人 2台二楼 送总装贴膜报交检查精修清漆色漆闪干色漆中涂闪干 面漆烘干 设4个工位.需 4 人设 8个工位.需15 人存 65 台面漆车二楼15 台机器人二楼17 台机器人二楼 38Jph(4.12m/min）一楼38Jph(4.12m/min）一楼38Jph(3.48m/min)38Jph(4.43m/min)38Jph(4.43m/min)
钢结构工程施工工艺流程 一、钢结构施工工艺流程 施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→钢梁吊装→檩条、支撑系统安装→主体初验→刷面漆→屋面板安装→墙面板安装→门窗安装→验收。 二、构件制作 1、钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定标准的要求。 5.2.2焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。 2、钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、铆栓(机械型和化学式剂型)、地脚铆栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力(预拉力)的检验报告。 3、焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊。 4、设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB1135或《钢溶化焊对接接头射线照相和质量分级》GB3323的规定。 5、钢柱、钢梁腹板下料时应注意截面尺寸的变化，应在两端留有加工余量。
6、柱、梁的主要焊缝采用埋弧自动焊接，焊接顺序要按焊接工艺要求的顺序进行。 7、制孔时，所有连接板、节点板必须配对钻孔，制孔精度应符合规范的要求。 8、防腐涂装:采用抛丸除锈，达到设计要求。构件表面不应误涂(特别是摩擦连接面)、漏涂、涂层不应脱皮和返锈等。涂层应均匀、无明显皱皮、流坠、针孔和气泡等。 9、构件出厂前要进行检验和编号，编号时一般要标注轴线列号，超重超长构件有时还要标注重量和起吊重心位置。 三、运输和堆放 1、要事先勘查道路，选择运输车辆型号，对运输不便的构件，采用现场拼装的方式。装卸时对容易变形的构件，要采取一定的措施。装卸时要保护构件的油漆面。 2、堆放场地要坚实、平整，排水良好。 3、构件不能直接置于地上，要垫高200以上，平稳地放在支座上，支座间地距离，应不使构件产生残余变形为限。 4、构件地堆放位置，应考虑到现场安装的顺序。 四、钢构件的安装 1、复核预埋螺栓的规格、定位尺寸、标高、露出长度等，复核确认预埋件砼的龄期。对照图纸，查验核对现场构件编号与设计的一致性，防止错装。 2、勘查作业现场，确定吊车行走路线，制定吊装实施方案。 5.4.3安装高强螺栓时，螺栓应能自由穿入孔内，不能随意扩孔，高强螺栓不能替代临时螺栓使用。 3、选用轮式起重机作为吊装机械。
钢 结 构 生 产 车 间 流 程 图 材料进场（采购部） XX 部、物资部） 验收 接料（设计部、下料组、拆图人员） 数空切割 （ 半自动割，手工） 数控直条切割机 剪板机 下料部较正 质安部验收 质安部验收 接料（组立组） 数控平面钻 数控组立机 摇臂钻，磁力钻 一台电焊机， 組立 质安部验收 埋伏焊焊接 质安部 埋弧焊机 质安部验收 矫正 矫正机 质安部验收
抛丸，手工 总装 电焊 质安部重点验收 焊接 气保焊机质安部验收 油漆组 2台三相气泵 出货
钢结构制作施工 适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。 一、材料要求 1．钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。 2．进厂的原材料，材料进场前应进行检验。 检验过程包括材质证明及材料标识和材料允许偏差的检验。材料检验合格后方可投入使用。 当钢材表面有锈蚀，麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值1/2，否则不得使用。 除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。并向甲方和监理提供检验报告。 3．在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。 4．材料代用应由制造单位事先提出附有材料证明书的申请书（技术核定单），向甲方和监理报审后，经设计单位确认后方可代用。 5．严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的
钢结构施工安装工艺及流程 （一）、钢结构安装工艺及质量控制程序： 《钢结构工程施工质量验收规》（GB 50205-2001） 施工图 施工组织设计（施工方案） 钢结构零部件、附件和配件材料准备 安装机具 基础与支承面验收合格 测量放线 施工条件构件验收，并做安装标志 清理作业面 平台安装 构件矫正 组拼装 结构构件就位 校正
临时固定 安装顺序： 梁屋架 钢材及零、部件合格证 连接材料合格证 构件检测报告、焊接试件和混凝土试件检测报告 测量记录 吊装记录 质量记录 竣工图 《钢结构工程施工质量验收规》（GB 50205-2001） (二)、施工安装流程图： 1、安装工艺流程：场地三通一平→构件进场→吊机进场→屋面梁(楼层梁)安装→檩条支撑系杆安装→涂料工程→屋面系统安装→零星构件安装→装饰工程施工→收尾拆除施工设备→交工。 2、屋面系统安装工艺流程：准备工作→屋面大梁安装校正→屋面檀条压杆支撑安装固定→天沟安装→雨排水管道安装固定。
3、屋面梁连接程序：对接调整→安装螺栓固定→安装高强螺栓→高强螺栓初拧→高强螺栓终拧→密封。 二、钢结构工程安装 1、吊装前准备工作： ①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求： A基础砼强度达到设计要求。 B基础的轴线标志和标高基准点准确、齐全。 C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规要求。 项次项目 允许偏差 1 支座表面（1）标高（2）水平度 ±1.5mm1/1500ⅰ 2 预埋板位置（注意截面处）（1）在支座围（2）在支座围外± 5.0mm±10.0mm ②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规要求。
钢结构制作基本流程图 钢结构制作基本流程说明: 1.材料检验:根据设计文件和规范要求检验主体材料及辅助材料的力学指标、化学成分、工艺性能、几何尺寸及外形。 2.材料堆放:将合格的钢材按品种、钢号、规格分类堆放,垫平、垫高,防止积水和变形。 3.放样:根据审核后的施工图,以1:1的比例绘出零件实样,并制作成轻而不易变形的样板。放样应根据工艺要求预留制作安装时的加工余量。 4.材料矫正:通过外力和加热作用,迫使已发生变形的钢材反变形,以使材料平直。 5.号料:以样板为依据,在原材料上划出实样,并打上各种加工记号。 6.切割:将号料后的钢板、型钢按要求的形状和尺寸下料。常用的切割方法有机械切割、气割、等离子切割等。 7.成形:成形可分热成形和冷成形两大类。按具体成形目的又可分为弯曲、卷板、折边和模压四种成形方法。 8.边缘加工:为消除切割造成的边缘硬化而刨边,为保证焊缝质量而刨或铣坡口,为保证装配的准确及局部承压的完善而将钢板刨直或铣平,均为边缘加工。边缘加工分铲、刨、铣、碳弧气刨等多种方法。 9. 制孔:制孔分钻孔和冲孔。钻孔适用性广,孔壁损伤小,孔的精度高。一般用钻床。冲孔效率高,但孔壁质量差,仅用于较薄钢板上的次要连接孔,且孔径须大于板厚。
10. 装配:装配即将零件或半成品按施工图要求装配为独立的成品构件。装配的方法有地样法,依型复制法,立装、卧装、胎模装配法等。 11.焊接:用高温使金属的不同部分熔合为一体的方法即为焊接。钢结构常用的焊接方法有电弧焊、电阻焊、电渣焊等。电弧焊又分手工焊、埋弧自动焊、气体保护焊等。 12.后处理:包括矫正、打磨、消除焊接应力等。 13.辅助材料准备:包括螺栓、焊条的配套采购、运输和检验。 14.总装:在工厂将多个成品构件按设计要求的空间位置关系试装成局部或整体结构,以检验各部分之间的连接状况。 15.除锈:除锈是钢结构防腐蚀的基本工序,现代钢结构制造厂一般用大型抛丸机进行机械化除锈,效率高而除锈彻底。少量钢结构用喷砂或钢丝刷除锈,前者粉尘污染较大,后者工效低且除锈不易彻底。 16.油漆:室内钢结构一般均用喷漆和刷漆防腐蚀。在工厂喷刷底漆,安装完毕后在工地刷面漆。 17.库存:生产并检验、包装完毕的钢结构构件若不能马上运出则应入库堆放,等待批量运输。 18.发运。
1施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→雕塑附件安装→底漆修复→喷涂面漆→验收 2材料的品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定标准的要求。焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。 3、材料进厂后首先要进行防锈处理，并喷涂氟碳底漆进行保护。再根据需要下料加工。因雕塑体量较大，在厂里分块加工后需运到现场进行组装焊接。不锈钢部分做好成品，运至现场，等钢柱雕塑部分组装完成后再进行安装。 1.3运输和堆放 1.3.1要事先勘查道路，选择运输车辆型号，对运输不便的构件，采用现场拼装的方式。装卸时对容易变形的构件，要采取一定的措施。装卸时要保护构件的油漆面。 1.3.2堆放场地要坚实、平整，排水良好。 1.3.3构件不能直接置于地上，要垫高200以上，平稳地放在支座上，支座间地距离，应不使构件产生残余变形为限。 1.3.4构件地堆放位置，应考虑到现场安装的顺序。 钢结构制作基本流程说明： 1、材料检验：根据设计文件和规范要求检验主体材料及辅助料的力学指标、化 学成分、工艺性能、几何尺寸及外形。 2、材料堆放：将合格的钢材按品种、钢号、规格分类堆放，垫平、垫高，防止 积水和变形。 3、放样：根据审核后的施工图模型进行放样施工。 4、材料矫正：通过外力和加热作用，迫使已发生变形，以使材料平直。 5、号料：以样板为依据，在原材料上划出实样，并打上各种加工记号。 6、切割：将号料后的钢板、型钢按要求的形状和尺寸下料。常用的切割方法有 机械切割、气割、等离子切割等。 7、成形：成形可分热成形和冷成形两大类。按具体成形目的又可分为弯曲、卷 板、折边和模压四种成形方法。 8、边缘加工：为清除切割造成的边缘硬化而刨边，为保证焊缝质量而刨或铣坡 口，为保证装配的准确及局部承压的完善而将钢板刨直或铣平，均为边缘加工。边缘加工分铲、刨、铣、碳弧气刨等多种方法。 9、制孔：制孔分钻孔和冲孔。钻孔适用性广，孔壁损伤小，孔的精度高。一般 用钻床。冲孔效率高，但孔壁质量差，仅用于较薄钢板上的次要连接孔，且孔径须大于板厚。 10、装配：装配即将零件或半成品按施工图要求装配为独立的成品构件。装 配的方法有地样法，依型复制法，立装、卧装、胎模装配法等。 11、焊接：用高温使金属的不同部分熔合为一体的方法即为焊接。钢结构常 用的焊接方法有电弧焊、电阻焊、电渣焊等。电弧焊又分手工焊、韩埋弧自动焊、气体保护焊等。 12、后处理：包括矫正、打磨、消除焊接应力等。 13、辅助材料准备：包括螺栓、焊条的配套采购、运输和检验。 14、总装：在工厂将多个成品构件按设计要求的空间位置关系试装成局部或 整体结构，以检验各部分之间的连接状况。 15、除锈：除锈是钢结构防腐蚀的基本工序，现代钢结构制造厂一般用大型 抛丸机进行机械化除锈，效率高而除锈彻底。少量钢结构用喷砂或钢丝刷除
第一章、编制依据 （1）重庆大江信达车辆股份有限公司冲压生产线技术改造项目206工房的施工图纸 （2）《工程测量规范》（GB50026-93） （3）《建筑工程质量评定标准》（GBJ302-88） （4）《钢结构工程施工质量验收规范》（GB50205-2001） （5）《建筑钢结构焊接技术规程》（JGJ 81—2002） （6）《钢结构高强度螺栓连接的设计、施工及验收规程》 JGJ 82—91 （7）《型钢混凝土组合结构技术规程》 JGJ 138—2001 （8）《建筑抗震加固技术规程》 JGJ 116—98 （9）《建设工程施工现场管理规定》 （10）我公司ISO9002《质量保证手册》、《质量体系程序文件》 （11）我公司长期积累的丰富施工组织经验及施工能力
第二章、工程概述 一、工程简况 1、建筑设计：工程建筑面积约3090平方米。该工房由雨棚、一层钢架结构，工房主体建筑檐口高度8.85米。建筑平面呈矩型。 2、结构概况 结构形式：钢结构。 钢材：本工程钢柱、梁等钢板采用Q345B，并符合《低合金高强度结构钢》GB/T1591的要求。焊条采用E43型，并符合GB/5118要求。焊丝应符合GB/T14957，GB/T14958的要求。 本工程钢结构的连接形式：梁柱连接方式为螺栓连接。 3、本工程钢结构的H型钢梁采用Q345B钢材，钢材要求强屈比大于1.2，具有明显的屈服台阶，伸长率大于21%，并有良好的可焊性，其质量标准符合《低合金高强度结构钢》GB/T1591的规定。焊条选用与主体金属相匹配；连接螺栓采用10.9级高强度螺栓，并符合《钢结构用扭剪型高强螺栓连接副》、《钢结构用高强度大六角头螺栓、大六角螺母垫圈与技术条件》GB3632~3633和GB/T1228~1231的规定。 4、除锈油漆： 主钢构件在表面抛丸除锈达Sa2.5级；钢构件油漆参照图纸。 二、工程的特点和难点 1、钢结构安装工期的保证：本工程从施工到交工验收共90日历天，所以必须合理安排各阶段的工作时间及相互交接时间，且明确各工序的最迟交接时间，以保证工程如期竣工。钢结构安装的工期保证是本工程工作的重点。 2、施工范围大：本工程为钢结构，各种构件布置必须分类就近堆放，尽量减少
钢结构加工方法及流程标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
钢结构加工方法及流程 一、选材 按设计图纸和业主要求，选购钢材、连接件、涂料等。 二、放样 按施工图纸对所有构件的几何尺寸放样。 l、放样前，放样人员必须熟悉施工图和工艺要求，核对构件及构件相互连接的几何尺寸和连接有否不当之处。如发现施工图有遗漏或错误，以及其它原因需要更改施工图时，必须取得原设计单位签具设计变更文件，不得擅自修改。 2、放样使用的钢尺，必须经法定计量单位检验合格，并与土建、安装等有关方面使用的钢尺相核对。丈量尺寸，应分段迭加，不得分段测量后相加累计全长。 3、放样应在平整的放样台上进行。凡放大样的构件，应以1：1的比例放出实样；当构件零件比较大难以制作样杆、样板时，可以绘制下料图。 4、样杆、样板的材料必须平直；如有弯曲，必须在使用前予以矫正。 5、样杆、样板制作时，应按施工图和构件加工要求，作出各种加工符号、基准线、眼孔中心标记，并按工艺要求预放各种加工余量，然后号上冲印等印记，用磁漆（或其它材料）在样杆、样板上写出工程、构件及零件编号、零件规格孔径、数量及标注有关符号。
6、放样工作完成，对所放大样和样杆样板（或下料图）进行自检，无误后报专职检验人员检验。 7、样杆、样板应按零件号及规格分类存放，保存。 三、号料 对放样检查无误后，按放样的构件几何尺寸进行号料，号料时留有足够多的加工余量及焊接收缩余量，并标识记录。 l、号料前，号料人员应熟悉样杆、样板（或下料图）所注的各种符号及标记等要求，核对材料牌号及规格、炉批号。当供料或有关部门未作出材料配割(排料)计划时，号料人员应作出材料切割计划，合理排料，节约钢材。 2、号料时，复核使用材料的规格，检查材质外观，凡发现材料规格不符要求或材质外观不符要求者，须及时报质管、技术部门处理；遇有材料弯曲或不平值超差影响号料质量者，须经矫正后号料。 3、 4、凡型材端部存有倾斜或板材边缘弯曲等缺陷，号料时应去除缺陷部分或先行矫正。 5、根据锯、割等不同切割要求和对刨、铣加工的零件，预放不同的切割及加工余量和焊接收缩量。 6、因原材料长度或宽度不足需焊接拼接时，必须在拼接上注出相互拼接编号和焊接坡口形状。如拼接件有眼孔，应待拼接焊接、矫正后加工眼孔。
XXXX有限公司 VKSOP-A0.038-2018 作业指导书 受控状态：□受控□不受控 文件名称：涂装工艺流程 版本号： 编制： 审核： 批准： 分发号： 年月日发布年月日实施 说明：本文件只供公司内部使用，其他单位或个人不得将该文件据为已有，更不得复印、拷贝。
涂装工艺流程
涂装工艺流程 涂装工艺流程 一、设备进入涂装车间 1 刮灰、打磨。 1．1 刮原子灰的工件表面先用300-400目水，用手磨机打掉焊疤磨平整，用钢丝球打掉铁锈以便原子灰与工件表面的附着力起良好结合。 1．2 将工件表面用天那水把油脂清洁干净。 1．3 原子灰调配，按原厂工艺规定100：2∽3kg。根据冬天、夏天实际气候，可适当增减。调配均匀后开始涂刮。时间为3—6分钟，反则原子灰固化，报废。（材料采用耐高温的原子灰） 1．4 工艺要求用橡皮刀、钢皮刀等工具将焊缝凹凸缺陷刮平整，不得有明显的刮痕或边角残渣。 1．5 原子灰常规干燥时间25℃一小时，30分钟就可以打磨。 1．6 打磨，按涂层表面质量而定，用360目—400目水砂纸粘在气磨机上，原则上是去高留低，将原子灰部分反复水磨光滑。（特殊情况可用240目砂纸。）1．7 刮二道灰前检查前工序。将缺陷较严重的部位用灰刀（记号笔）做上标记。先将有记号的部位，用刮灰工具进行一次细致的刮涂（刮灰可连续涂刮法进行）1．8 二次打磨：用300-400目水磨砂纸反复细致地水磨至原子灰与车身玻璃钢结合平整光滑。洗净磨灰（原子灰浆）并擦净，晾干或烘烤干。 二、喷中涂漆 2．1 清洁，用吹尘枪吹去车身上的浮尘，水及纤维等，再用粘性抹布擦净车身的每一部位灰尘。 2．2 调配底漆，按照提供方厂家技术参数来定。油漆粘度一般为25秒—30秒。2．3 喷一道以重叠1/2中湿喷，要求漆膜厚度为10——15 um。喷二道以重叠3/4全湿喷，漆膜厚度为15——20 um。两道间隔5分钟，漆膜厚度：30—40 um 三、找缺陷、刮灰、打磨 3．1 细找缺陷、，用记号笔做上记号，用细原子灰或红灰细致将漆膜表面上的针孔、砂痕等细小缺陷刮涂平整。 3.2 刮涂时，原子灰层一定要刮光滑，不能多刮、漏刮，否则费料、费力、费工
第一章编制依据 1.1、钢结构设计图纸。 1.2、《钢结构工程施工质量验收规范》（GB50205-2001）。 1.3、《建筑钢结构焊接技术规程》（JGJ81-2002）。 1.4、《型钢混凝土组合结构技术规程》（JGJ138-2001）。 1.5、《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）。 1.6、《建筑机械使用安全技术规程》JGJ33-2001。 1.7、《钢结构设计规范》GB50017-2003 第二章工程概况及施工条件 第一节工程概况 一、工程概况 本工程本工程为银川顶津食品有限公司一期工程，位于银川经济开发区。建设单位为银川顶津食品有限公司、设计单位为天津冶金规划设计院、勘察单位为宁夏地质工程勘察院、监理单位北京中联环建设工程管理有限公司、施工单位为陕西建工第一建设集团有限公司。主体为钢结构,独立基础，垫层为C20，独立基础、柱C30，地梁为C25。 第二节施工进度计划 一、施工进度计划 按照总控计划，分别安排各钢结构加工时间、进场时间。分别对各个钢构件进行编号，将每个编号的进场时间告知钢结构加工厂，钢构件按时进场，及时卸载，按计划吊装施工。 二、工期保证措施 1、工程准备工作 由于本工程施工工期短任务重，所以在施工前的准备工作极为重要。为使现场吊装工作顺利进行，我们将在施工前制定周密的的施工计划。 针对总控目标工期，编制阶段目标工期计划，月计划，周计划。严格项目目标管理，
以计划组织生产，以科学合理的生产安排保证计划的实现。 以现场施工要求控制加工顺序，使钢结构生产成流水作业，将钢结构的加工、运输、临时堆放、吊装各个工序合理的穿插，环环相扣。 2、现场施工 现场施工技术人员合理编排钢构件进场计划、吊装计划与吊装顺序，充分利用施工现场的钢构件堆放场地。对进场钢构件进行计划编排，明确构件使用的部位和吊装时间。按吊装顺序将构件堆放整齐。避免不必要的现场二次倒运。 科学安排每日的吊装构件数量，合理安排和协调钢结构吊装时间。 第三节施工人员、机械配置 一、劳动力投入计划 根据施工进度的需要，钢结构施工操作人员的工种以及数量见下表所示。 主要工种投入人数情况表 二、安装施工设备配置
钢结构加工方法及流程? 一、选材 按设计图纸和业主要求，选购钢材、连接件、涂料等。 二、放样 按施工图纸对所有构件的几何尺寸放样。 l、放样前，放样人员必须熟悉施工图和工艺要求，核对构件及构件相互连接的几何尺寸和连接有否不当之处。如发现施工图有遗漏或错误，以及其它原因需要更改施工图时，必须取得原设计单位签具设计变更文件，不得擅自修改。 2、放样使用的钢尺，必须经法定计量单位检验合格，并与土建、安装等有关方面使用的钢尺相核对。丈量尺寸，应分段迭加，不得分段测量后相加累计全长。 3、放样应在平整的放样台上进行。凡放大样的构件，应以1：1的比例放出实样；当构件零件比较大难以制作样杆、样板时，可以绘制下料图。
4、样杆、样板的材料必须平直；如有弯曲，必须在使用前予以矫正。 5、样杆、样板制作时，应按施工图和构件加工要求，作出各种加工符号、基准线、眼孔中心标记，并按工艺要求预放各种加工余量，然后号上冲印等印记，用磁漆（或其它材料）在样杆、样板上写出工程、构件及零件编号、零件规格孔径、数量及标注有关符号。 6、放样工作完成，对所放大样和样杆样板（或下料图）进行自检，无误后报专职检验人员检验。 7、样杆、样板应按零件号及规格分类存放，保存。 三、号料 对放样检查无误后，按放样的构件几何尺寸进行号料，号料时留有足够多的加工余量及焊接收缩余量，并标识记录。 l、号料前，号料人员应熟悉样杆、样板（或下料图）所注的各种符号及标记等要求，核对材料牌号及规格、炉批号。当供料或有关部门未作出材料配割(排料)计划时，号料人员应作出材料切割计划，合理
排料，节约钢材。 2、号料时，复核使用材料的规格，检查材质外观，凡发现材料规格不符要求或材质外观不符要求者，须及时报质管、技术部门处理；遇有材料弯曲或不平值超差影响号料质量者，须经矫正后号料。? 3、凡型材端部存有倾斜或板材边缘弯曲等缺陷，号料时应去除缺陷部分或先行矫正。 4、根据锯、割等不同切割要求和对刨、铣加工的零件，预放不同的切割及加工余量和焊接收缩量。 5、因原材料长度或宽度不足需焊接拼接时，必须在拼接上注出相互拼接编号和焊接坡口形状。如拼接件有眼孔，应待拼接焊接、矫正后加工眼孔。 6、相同规格较多，形状规则的零件可用定位靠模下料。使用定位靠模下料时，必须随时检查定位靠模和下料件的正确性。 7、按照样杆、样板的要求，对下料件应号出加工基准线和其它有关标记，并号上冲印等印记。号孔应按照工艺要求进行，对钻孔的眼孔，
钢结构厂房施工流程 浏览次数：489次悬赏分：0 |提问时间：2011-1-19 08:55 |提问者：tmkmiss 其他回答共2条 钢结构施工流程、检验细则 钢结构主要施工工艺流程如下： 施工放线→基础混凝土内预埋螺栓→（钢结构加工制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。 一、施工放线 （1）按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。 （2）施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。 （3）在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，即门式刚架的柱脚位置。 （4）在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底面的变形，从面减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。 二、基础混凝土内预埋螺栓 （1）在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。 （2）在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。 （3）在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。以避免预埋累栓的位移及标高的改变。 （4）基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。 三、钢结构加工制作 工艺过程： 1.下料图单
①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。 ②质量检测标准： 应符合设计要求及国家现行标准的规定。 ③检验方法： 检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。 2.放样、号料 ①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。 ②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。 ③划线前，材料的弯曲和变形应予以矫正。 ④放样和样板的允许偏差见下表： 项目允许偏差 平行线距离和分段尺寸0.5mm 对角线差1.0mm 宽度、长度0.5mm 孔距0.5mm 加工样板角度20’ ⑤号料的允许偏差见下表： 项目允许偏差 外形尺寸1.0 孔距0.5
钢构件车间制作流程和质量控制 钢构件制造质量控制程序 （一）、制作前准备工作 1、钢材采购、检验、储备： 经过工程施工管理人员及公司有关部门参与的情况下进行内部图纸会审，经翻样工作员翻样后列出各类钢材的材料用量表，并做好材料规格、型号的归纳，交管理部采购员进
行材料采购。材料进厂后，会同业主、质监、设计按设计图纸的国家规范对材料按下列方法进行检验： （1）钢材质量证明书。质量证明书应符合设计的要求，并按国家现行有关标准的规定进行抽样检验，不符合国家标准和设计文件的均不得采用。 （2）钢材表面有锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的1/2 。 （3）钢材表面锈蚀等应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》的规定。 （4）连接材料（焊条、焊丝、焊剂）、高强度螺栓、普通螺栓以及涂料（底漆和面漆）等均应具有出厂质量证明书，并符合设计的要求和国家现行有关标准的规定。 合格的钢材按品种、牌号、规格分类堆放，做好标识。钢材的堆放成形、成方、成垛，以便于点数和取用；最底层垫上道木，防止进水锈蚀。 焊接材料（焊条、焊丝、焊剂）应按牌号和批号分别存放在干燥的储藏仓库。焊条和焊剂在使用之前按出厂证明上规定进行烘焙和烘干；焊丝应清除铁锈油污以及其它污物。 材料凭领料单发放，发料时核对材料的品种、规格、牌号是否与领料单一致，并要求质检人员在领料现场签证认可。 1、图纸会审、图纸细化： 经图纸会审后，由技术部负责设计本工程的加工详图，进行节点构造细化。对其中一些需设计签证的节点图，提交设计院审核。 2、制定钢构件加工生产工艺及质量标准： 根据《钢结构工程施工质量验收规范》（GB50205- 2001）、《钢结构工程质量检验评定标准》（GB50211- 95）、《钢结构设计规范》（GBJ17-
