修理液压缸的方法和技巧有哪些
导读：我根据大家的需要整理了一份关于《修理液压缸的方法和技巧有哪些》的内容，具体内容：液压缸在液压设备中占有重要的地位，其故障将直接影响设备的正常工作和寿命。那么对于液压缸的故障应该怎么进行维修呢?以下是我为你整理的修理液压缸的方法，希望能帮到你。修理液压缸...
液压缸在液压设备中占有重要的地位，其故障将直接影响设备的正常工作和寿命。那么对于液压缸的故障应该怎么进行维修呢?以下是我为你整理的修理液压缸的方法，希望能帮到你。

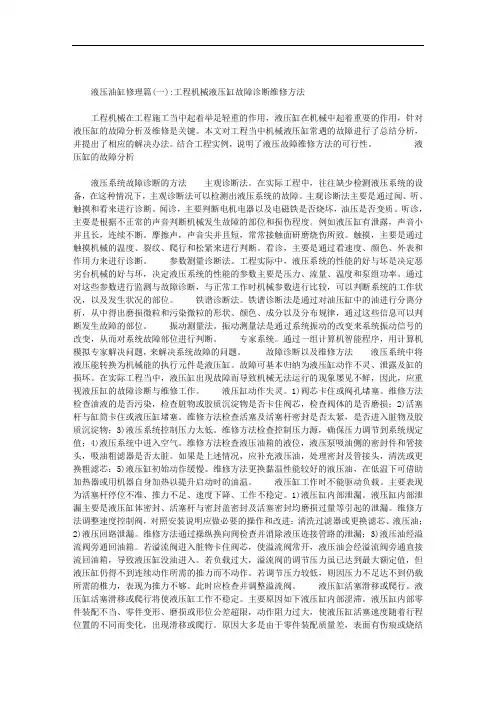

修理液压缸的方法
1. 由于安装型式不当引起的O形圈失效
有时，设计者从装配、安装、工艺及零件强度等因素，考虑将O形圈设计成角密封或端面密封型式。我们认为这种密封型式不宜用于中高压液压缸，因为此类型式的密封作用主要是靠拉杆或螺钉的压紧力来保证的。随着液压缸的工作时间或工作压力的增加，将出现螺钉松动或拉杆的拉伸变形现象，导致压紧力减小，从而失去密封作用，产生泄漏。另外，如果几个螺钉的拧紧程度不同也有可能引起泄漏。这种情况虽可通过均匀拧紧螺钉或在螺母上加防松装置予以解决，但最好还是将端面密封或角密封改为圆周密封。
2. 端盖上螺钉失效
经定期检查或更换密封圈后的液压缸重新运行时，经常仅运转两三天便
因压盖上的螺钉损坏而出现泄漏。这种故障一般是由于液压缸拆装后立即投入运转造成的。虽然组装时已将螺钉均匀拧紧，但因摩擦阻力随螺钉接合面的粗糙度不同而异，各螺钉的实际紧固力不尽相同，有的螺钉处于一种假紧固状态。因此液压缸工作后各螺钉的受力是不均匀的。若压盖与缸筒法兰之间留有压紧余量，螺钉又未完全拧紧时，上述现象会更加明显，以致于造成螺钉逐个损坏。这类故障的解决办法是：在液压缸组装后不要立即投入正式运行，而是先加压，然后再度将螺钉拧紧，拧紧时应注意使压紧量保持均等。若必须留有一定间隙时，应插入适当的垫片，再将螺钉完全固紧。
3. 因导向套和活塞支承环的过度磨损而引起密封件快速损坏
若液压缸因有泄漏而达不到预定的输出力时，其原因多数是由于活塞杆上的密封件损坏所致。而密封件的频繁损坏又归因于导向套和活塞支承环的过度磨损。当导向套与活塞杆、活塞支承环与缸筒的动配合间隙超过一定限度时，不但会加速密封件的磨损，而且还可能引起液压缸失稳，造成活塞杆弯曲，因此必须对磨损的导向套及活塞支承环进行修理或更换。一般情况，出现导向套及活塞的严重磨损时应予更换，但对于比较大的液压缸，导向套和活塞多为铸铁件或堆铜件，若将整个零件全部更换，不仅成本高、浪费大，而且加工也有一定的难度。为此，我们采取增加耐磨环的办法进行修复，具体措施如下：
1) 将导向套的内孔(与活塞杆配合的孔)直径d扩孔至(d+F1);将活塞支承部位(与缸筒配合的部分)的外径D减小为(d-F2)。F1与F2的值。
2) 计算所用耐磨环宽度及数量。根据侧向力的大小和耐磨环的许用应
力[]计算耐磨环的总宽度B，然后根据活塞杆直径d、缸筒内径D的大小，确定单件耐磨环的宽度b(一般b=3.2~8.2mm，d和D大时取大值)，于是耐磨环的数量n=B/b。
3) 选择耐磨环材料。一般应选用摩擦系数小、可吸收硬质颗粒且耐磨、耐热及许用应力[]较大的材料。我们推荐一种聚甲醛与有色金属合成的材料。其许用应力，50℃时[]=15MPa;70℃时[]=10MPa;80℃时
[]=9MPa;100℃时[]=7MPa。
4) 在导向套或活塞支承部位的适当位置加工几条环形槽，槽宽为
(b+0.2)mm。若耐磨环的厚度为，则导向套上槽顶直径为(d+2)H0，活塞上槽底直径为(D-2)h0。耐磨环切口宽度S一般取2~5mm。采用这种方法修复的液压缸，不仅可满足使用要求，而且因活塞杆与导向套、活塞与缸筒之间无直接接触，活塞与导向套的加工精度可相对降低，还可以避免缸筒及活塞杆因拉伤而造成的失效。
保养液压油缸的方法
1、油缸在使用过程中应定期更换液压油，清洗系统滤网，保证清洁度，延长使用寿命。
2、油缸在每次使用时，要进行全伸全缩的试运转5个行程然后再带载运行。这样做可以排尽系统中的空气，预热各系统，能够有效地避免系统中存在空气或水，在油缸缸体造成气体爆炸(或焦烧)现象，这样会损害密封件，造成油缸内泄等故障。
3、控制好系统温度，油温过高会减少密封件的使用寿命，长期油温高使密封件发生永久变形，甚至完全失效。
4、防护好活塞杆外表面，防止磕碰和划伤对密封件的损伤，经常清理油缸动密封防尘圈部位和裸露的活塞杆上的泥沙，防止粘在活塞杆表面上的不易清理的污物进入油缸内部损伤活塞、缸筒或密封件。
5、经常检查各螺纹、螺栓等连接部位，发现松动立即紧固好。
6、经常润滑联接部位，防止无油状态下锈蚀或非正常磨损。
