元宏锦江(一期)2#楼斜屋面模板 专项施工方案 编制： 审核： 批准： 福建省永泰建筑工程公司 2011.2.08
目录一、编制依据 1．设计施工图纸 2．现行规范标准 二、工程概况 1．工程建设相关单位 2．建筑设计概况 3．结构设计概况 4．工程特点、重点、难点 三、施工方法及要点 1．概况 2．材料的选用 3．模板工程施工方法及要点 3.1施工顺序 3.2特殊部位模板支设 3.2.1天沟 3.2.2老虎窗 3.2.3烟道 3.2.4屋脊及阴角 3.2.5柱、梁、连梁模 3.2.6斜屋面顶板支模要求
4．支撑体系 5．模板支设注意事项6，屋面板模板设计7，屋面梁模板设计8，采用钢管脚手架
元宏锦江一期，2#楼 斜屋面模板专项施工方案 一、编制依据 1．设计施工图纸 2．现行规范标准 《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 《施工组织设计》 工程设计图纸及标准图集 二、工程概况： 1．工程建设相关单位
2．建筑设计概况 本工程由一幢1~17层的住宅组成（2#楼），总建筑面积为12740.87平方米，一层商铺5.2 m二至十七层层高为2.9m，建筑高度为58.10m。 3．结构设计概况 结构类型：框架剪力墙结构。建筑耐火等级为二级，抗震设防烈度为7度，工程为多层建筑。 4．工程特点、重点、难点 元宏锦江2#楼为框架剪力墙结构，一层商铺5.2 m二至十七层层高为2.9m，层数为17层，屋面为斜屋面。 屋面工程形状复杂，斜屋面高低错落，屋面斜板倾角为60°和30°，屋面模板工程施工难度大，劳动强度高，标高控制较难，模板等周转材料消耗量远远超出定额消耗量，为一次摊销。屋面板有向外悬挑500mm的檐沟，檐口支架搭设困难。屋面板上有老虎窗，给施工带来更大的难度，模板配置要求更高。支撑体系搭设困难，整个支撑体系为满堂架支撑系统，控制好水平拉杆的设置和受力立杆的传力途径，采用扣件钢管架支撑，确保模板的稳定性和刚度。 三、斜屋面施工方法及要点 1．概况 2#楼分为两个单元，每个单元共17层，一层商铺5.2 m二至十

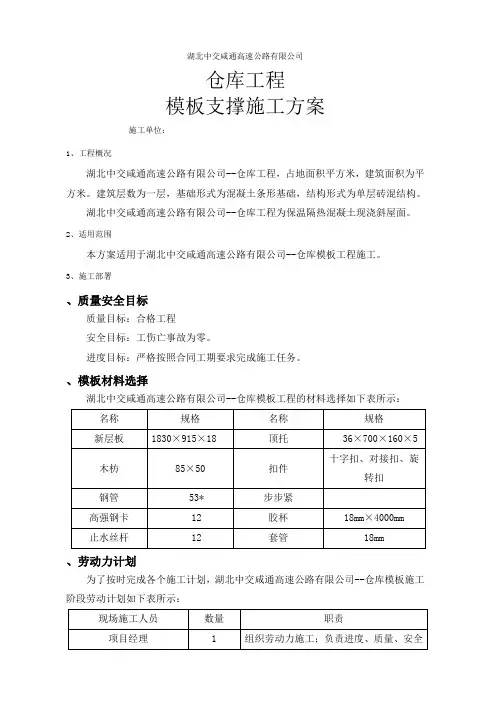

湖北中交咸通高速公路有限公司 仓库工程 模板支撑施工方案 施工单位： 1、工程概况 湖北中交咸通高速公路有限公司--仓库工程，占地面积平方米，建筑面积为平方米。建筑层数为一层，基础形式为混凝土条形基础，结构形式为单层砖混结构。 湖北中交咸通高速公路有限公司--仓库工程为保温隔热混凝土现浇斜屋面。 2、适用范围 本方案适用于湖北中交咸通高速公路有限公司--仓库模板工程施工。 3、施工部署 、质量安全目标 质量目标：合格工程 安全目标：工伤亡事故为零。 进度目标：严格按照合同工期要求完成施工任务。 、模板材料选择 湖北中交咸通高速公路有限公司--仓库模板工程的材料选择如下表所示: 、劳动力计划 为了按时完成各个施工计划，湖北中交咸通高速公路有限公司--仓库模板施工阶段劳动计划如下表所示:
4 41、斜屋面的测量放线 1）在斜屋面结构的模板工程开始施工之前，要求在楼面板上进行控制线、墙柱定位线、墙柱300检查线的投放；同时要求把斜屋面平面布置的轮廓线投放出来。测量员、木工工长、质检员均要求对上述测量放线情况进行跟踪检查，以确保斜屋面轮廓线投放的准确性，进而保证斜屋面结构的模板支设质量。 2）根据施工图纸的标高标注情况，计算出斜屋面各个角点的标高数值并标注在斜屋面轮廓线的楼面相应位置上。木工工长、质检员要求对标注在楼板上的斜屋面各个角点完成标高进行一一核实，以便于工人选取合适长度的钢管立杆进行满堂架搭 设，进而保证对斜屋面结构模板支设标高的控制。 42、斜屋面模板支撑满堂架设计 1）斜屋面结构模板支撑满堂架立杆布置的搭设顺序为：“先梁墙柱后斜屋面板” 立杆距梁侧、墙边、柱边的间距为350mm立杆按照不大于1000mn的间距均匀布置, 确保水平杆横、纵两个方向拉通设置。立杆离地200mn处两个方向各设置一道水平扫地杆，沿高度方向每隔1.5m 米两个方向各设置一道水平拉杆。立杆接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm各接头中心距主节点不宜大于步距的1/3。 2）立杆伸出顶层水平杆中心线至支撑点的长度a不应超过500mm顶托的伸出长度不宜超过300mm
模板安装 一、框架柱模板安装 1、柱模安装工艺流程：弹线找平定位组装柱模涂刷脱模剂安装柱箍安装拉杆或斜撑校正轴线、垂直度固定柱模预检封堵清扫口 2、先弹出柱的轴线及四周边线。 3、根据测量标高抹水泥砂浆找平层调整柱底标高，并作为定位的基准，支侧模时应与其靠紧。 4、通排柱(或多根柱)模板安装时,应先将柱脚互相搭牢固定,再将两端柱模板找正吊直,固定后,拉通线校正中间各柱模板.柱模除各柱单独固定外还应加设剪刀撑彼此拉牢,以免浇灌混凝土时偏斜。 5、柱脚应预留清扫口，柱子较高时应预留浇灌口，高度不得高于柱脚2米。 6、柱模应根据柱断面尺寸和混凝土的浇灌速度加设柱箍及对拉螺栓。 7、柱模板的安装必须待钢筋检查无问题并办好验收手续后方可进行封模，封模前必须将模内垃圾清理干净，施工时要留出梁口位置（或砼只浇到梁底），紧固夹具间距不大于500，柱模安装时在下部留设清除口，待模板内垃圾清除干净后再封模。 二、构造柱模板安装 先砌墙体，然后施工构造柱。构造柱两侧墙体应按设计要求沿柱高砌成马牙槎，马牙槎外伸段至边柱边缘并在一条垂线上。砌筑时，按设计要求埋设柱墙拉结钢筋。一般做法为：沿墙高500㎜处设2Ф6钢筋，钢筋两端弯钩，一端埋入墙体灰缝1000㎜，另一端伸入构造柱内200㎜，与构造钢筋绑扎连接。砖墙砌筑完工，然后绑扎构造柱钢筋，继而支模浇筑构造柱砼。 三、外挑窗与悬挑阳台模板安装 1、底模采用18㎜厚胶合板，侧模采用20㎜厚胶合板，支撑采用υ18原木，原木立柱间距为0.7m，顶部、中间一道水平杆，在原
木立柱低均加木垫板等有效措施，确保砼在浇筑过程中不会发生支顶下沉、移位。 2、梁板模安装时先在底板面将梁中线弹出，然后再进行梁板模板的竖向支撑、水平支撑、模板等的安装。 3、阳台板模板采用18㎜厚胶合板，木楞间距为450㎜，原木立柱间距为0.7m，板底下垫方木50×100㎜，间距@400。 4、不够一整板胶合板的空隙，可用木板铺满，拼缝宽度超过2㎜的，用小木条或胶带纸处理。 5、胶合板作楼板模板时，木栅间距不大于45㎝。 四、施工质量要求 柱模安装前应按设计图弹出柱子边线，框定模板边，校正钢筋位置，钢筋上部宜采用钢管架固定，保证钢筋位置正确。柱模夹箍规格及间距应经过计算选用，柱子四角用拉杆和支撑固定。 安装柱模时，应随时支撑回定，防止倾覆；支设高度在3米以上的柱模板，四周应设斜撑，并应设立操作平台，低于3米的可用马凳操作。 支设悬挑阳台及外挑窗模板时，应按支架设计的要求设置足够的模板支撑。在未达到设计强度前，不得拆除悬挑的模板支撑。不得在阳台上面集中堆放超重材料。模板支架应有足够的承载力、刚度、稳定性及抗倾能力。 五、计算书 材料选用TC13红松，详见表5及图4: 表5
斜屋面模板专项施工方案 斜屋面模板 专项施工方案 编制： 审核： 批准： 福建省永泰建筑工程公司 2018.2.08 目录【一】编制依据 1．设计施工图纸 2．现行规范标准 【二】工程概况 1．工程建设相关单位 2．建筑设计概况 3．结构设计概况 4．工程特点、重点、难点 【三】施工方法及要点 1．概况 2．材料的选用 3．模板工程施工方法及要点
3.1施工顺序 3.2特殊部位模板支设 3.2.1天沟 3.2.2老虎窗 3.2.3烟道 3.2.4屋脊及阴角 3.2.5柱、梁、连梁模 3.2.6斜屋面顶板支模要求 4．支撑体系 5．模板支设本卷须知 6，屋面板模板设计 7，屋面梁模板设计 8，采用钢管脚手架 元宏锦江一期，2#楼 斜屋面模板专项施工方案【一】编制依据 1．设计施工图纸 2．现行规范标准
?混凝土结构工程施工质量验收规范?GB50204-2002 ?建筑工程施工质量验收统一标准?GB50300-2001 ?建筑施工扣件式钢管脚手架安全技术规范?JGJ130-2001 ?施工组织设计? 工程设计图纸及标准图集 【二】工程概况： 1．工程建设相关单位 2．建筑设计概况 本工程由一幢1~17层的住宅组成〔2#楼〕，总建筑面积为12740.87平方米，一层商铺5.2 m二至十七层层高为2.9m，建筑高度为58.10m。 3．结构设计概况 结构类型：框架剪力墙结构。建筑耐火等级为二级，抗震设防烈度为7度，工程为多层建筑。 4．工程特点、重点、难点 元宏锦江2#楼为框架剪力墙结构，一层商铺5.2 m二至十七层层高为2.9m，层数为17层，屋面为斜屋面。
1.编制依据 1.1《西海岸生态观光园项目施工组织设计》 1.2《西海岸生态观光园西大门童话小镇项目施工图》1.3有关规范规程
1 1.4有关法规
2工程概况 2.1设计概况 西海岸生态观光园西大门童话小镇项目，位于山东青岛市西海岸新区开城路以南，生态观光园内。本工程分游客服务中心和售票中心两个单体，总建筑面积为1556.43㎡，其中游客服务中心建筑面积895.52㎡，售票中心建筑面积780.43㎡。建筑结构形式均为钢筋混凝土框架结构，地上二层，建筑结构安全等级二级，抗震设防烈度6度，抗震等级四级，结构设计使用年限50年，耐火等级二级。 项目由青岛西海岸新区开发建设有限公司投资建设，监理单位为青岛市工程建设监理有限责任公司，设计单位为青岛北洋建筑设计有限公司，施工单位为青岛城建集团有限公司。 2.2工程重点、难点 游客服务中心和售票中心均为框架结构，游客服务中心屋脊高度为10m，售票中心屋脊高度为9.2m，层数为2层，屋面均为双曲面斜屋面。 屋面工程形状复杂，斜屋面高低错落，屋面模板工程施工难度大，劳动强度高，标高控制较难，模板等周转材料消耗量远远超出定额消耗量，为一次摊销。屋面板有向外悬挑1050mm的挑檐，檐口支架搭设困难。屋面板上有老虎窗及威卢克斯窗，给施工带来更大的难度，模板配置要求更高。支撑体系搭设困难，整个支撑体系为满堂架支撑系统，控制好水平拉杆和扫地杆剪刀撑的设置和受力立杆的传力途径，采用扣件钢管架支撑，确保模板的稳定性和刚度。3施工准备 3.1技术准备
理部技术生产人员熟悉图纸，认真学习规范要求，掌握施工图的内容要求和特点，同时针对有关施工技术和图纸存在的疑点做好记录通过会审对图纸中存在的问题与设计，建设、监理共同协商解决，取得一致意见后办理图纸会审记录，作为施工图的变更依据和施工操作依据。熟悉各部位截面尺寸、标高,制定模 板初步设计方案。 3.1.2项目技术负责人及主管工长对操作班组做好岗前培训，明确模板加工、安装标准及验收要求。 3.2机具准备 3.3材料准备
2014 G76地块项目A地块工程体育馆 排 架 搭 设 施 工 方 案 编制人： 审核人： 审批人： 江苏农垦建设有限公司 2016年07月
一、编制依据 1.工程图纸； 2.混凝土结构工程施工质量验收规范GB50204-2015； 3.建筑机械使用安全技术规程JGJ33-2015； 4.建筑工程施工质量验收统一标准GB50300-2013； 二、编制说明 1.该施工方案完全满足工程招标文件的有关要求，充分考虑了合同条款 中质量目标承诺，本着对业主负责的原则； 2.根据本工程的特点、有关施工规范的规定、本公司内部规章制度和质 量方针，本着优化施工方案、强化质量管理、合理降低工程造价，缩短工期的原则； 3.根据建设单位的要求和现场的条件，确保优质、高效、安全的完成本 工程的施工任务； 4.本工程施工的结构混凝土质量必须达到内坚实、外光滑的混凝土效果。 三、工程概况 本工程位于南京高新区。结构类型钢筋混泥土基础结构，主体为钢结构；基础均为混凝土独立基础。 四、施工准备 (一)施工技术准备 1. 认真阅读施工图，掌握设计的要领，明确设计意图，根据设计要求做好技术交底； 2. 选派有参加过同类工程、施工经验丰富，具有专业理论知识的人负
责模板技术，对工程的细部与结点进行具体放样； 3. 组织有多年施工经验的熟练工进场，进场后由模板班组长、施工员对本工种进行交底，提出技术、质量、安全等要求。 (二)材料要求 1. 木材材质不得采用有脆性、严重扭曲和受潮后容易变形的木材； 2. 模板所采用的木方必须加工成不翘曲、规格一致的模板背楞； 3. 木模板必须采购封边严实光滑的模板，规格一致，几何尺寸方正。采用旧胶板时，必须齐边刷胶封边。 (三)劳动力安排 (四)施工机械 ⑴针对本工程特点，施工前确定模板制作的几何形状、尺寸要求，龙骨的规格、间距、选用支架系统。 ⑵木模板备料：模板数量应按模板设计方案结合施工流水段的划分，进行综合考虑，合理确定模板的配置数量。 ⑶模板涂刷脱模剂，并分规格堆放；根据图纸要求，放好轴线和模板边线，定好水平控制标高。 ⑷柱、圈梁钢筋绑扎完毕，水电管及预埋件已安装，绑好钢筋保护层垫块，并办完隐蔽验收手续。

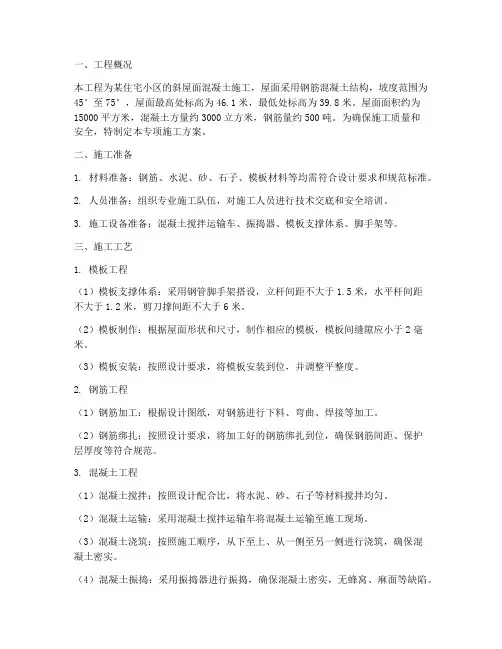

斜屋面混凝土浇筑施工方案
目录 一：工程概况 (3) 1.1项目的整体设计概况 (3) 1.2屋面设计具体情况 (3) 二：编制依据 (3) 三：施工难点及控制重点 (3) 3.1施工难点 (3) 3.2屋面工程控制要点 (3) 四：施工准备 (4) 4.1技术准备 (4) 4.2材料及机械准备 (4) 五：屋面结构施工 (5) 5.1满堂架搭设参数 (5) 5.2模板施工 (6) 5.3钢筋施工 (7) 5.4混凝土浇筑 (8) 5.4.1 22度屋面及梁、柱施工工艺 (8) 5.4.2 68度屋面施工 (10) 六：质量控制 (11) 6.1质量要求 (11) 6.2一般屋面的质量控制 (11) 6.3混凝土质量通病及控制措施 (12) 6.4喷射混凝土质量控制 (14) 七、安全文明施工 (14)
一：工程概况 1.1项目的整体设计概况 本工程位于XX市城阳区，建设单位为XX星河湾房地产开发有限公司，7#园酒店区域建筑用地面积3.76万平方米，总建筑面积8.35万平方米（地上6.4万，地下1.95万）、包括2栋22层公寓（剪力墙结构），1栋18层酒店会所（框剪结构），一栋2层会所、2层体育馆、1层宴会厅（均为框架结构），共用一个地下一层大底盘地下车库（框架）。1#园住宅区域包括9~13栋住宅楼及地下车库，住宅楼地下一层，9#、13#地上25层，10#、12#地上24层，11#地上23层。建筑面积为11.2万平方米（住宅地上8.3万平米，住宅地下4084平米，车库25231平米）。地下车库为框架结构，其他都为框剪结构。 1.2屋面设计具体情况 地上部分的所有单体的屋面均是斜屋面，坡度为22度，其中会所塔楼、公寓塔楼、住宅区各个单体塔楼均为68度坡的斜屋面。 本方案针对22度斜屋面、68度斜屋面支模以及混凝土浇筑困难的问题，22度斜屋面选择挂网浇筑混凝土施工工艺、 68度斜屋面采用喷射混凝土或挂网浇筑的施工工艺。 二：编制依据 2.1本工程有效施工蓝图 2.2《混凝土结构工程验收质量规范》GB50204 2.3《混凝土结构工程施工规程》DJTJ08-020-2005 三：施工难点及控制重点 3.1施工难点 此外斜板顶面结构较复杂，细部节点较多，施工难度较大。为了保证屋面造型与设计效果一致，屋面的施工必须严格控制其屋面板、梁等各个细部的标高。施工中特别注意梁、板节点的平面位置及标高的处理，以及对现浇坡屋面砼浇筑质量的控制。由于屋面板坡度较大，混凝土浇筑质量不易保证，也是本工程坡屋顶的特点。 因此施工过程中必须做到施工安全及按图施工，提供工程质量，保证屋面工程的使用功能性良好的原则，依照国家现行施工质量验收规范的标准，进行斜屋面的施工；每道施工工序，严格在管理人员、监理单位的监督下进行，并对每道工序进行检查验收、评审，作出检验记录，并由监理人员签认。 3.2屋面工程控制要点 1、由于屋面坡度较大而且转折较多，在施工过程中对屋脊梁、檐口、汇（分）水线起止点等部位的标高必须精确控制；对于、坡度阴角线、坡度阳角线、檐口线、转角点、汇（分）
元宏锦江(一期)2#楼 斜屋面模板 专项施工方案 编制： 审核： 批准： 福建省永泰建筑工程公司 2011.2.08 目录 一、编制依据 1．设计施工图纸 2．现行规范标准 二、工程概况 1．工程建设相关单位
2．建筑设计概况 3．结构设计概况 4．工程特点、重点、难点三、施工方法及要点 1．概况 2．材料的选用 3．模板工程施工方法及要点 3.1施工顺序 3.2特殊部位模板支设 3.2.1天沟 3.2.2老虎窗 3.2.3烟道 3.2.4屋脊及阴角 3.2.5柱、梁、连梁模 3.2.6斜屋面顶板支模要求 4．支撑体系 5．模板支设注意事项 6，屋面板模板设计 7，屋面梁模板设计
8，采用钢管脚手架 元宏锦江一期，2#楼 斜屋面模板专项施工方案 一、编制依据 1．设计施工图纸 序号图纸名称图号出图日期 1 2#楼结构设计图结施、结通图2010年3月 2 2楼#建筑设计图建施、建通图2010年3月 2．现行规范标准 《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 《施工组织设计》 工程设计图纸及标准图集 二、工程概况： 1．工程建设相关单位 序号项目内容
1 工程名称开封元宏锦江一期工程2#楼 2 建设单位开封元宏房地产开发有限公司 3 设计单位开封市建筑设计院有限公司 4 监理单位河南建工工程监理有限公司 5 总包单位福建省永泰建筑工程公司 6 质量监督开封市质量监督站 2．建筑设计概况 本工程由一幢1~17层的住宅组成（2#楼），总建筑面积为12740.87平方米，一层商铺5.2 m二至十七层层高为2.9m，建筑高度为58.10m。 3．结构设计概况 结构类型：框架剪力墙结构。建筑耐火等级为二级，抗震设防烈度为7度，工程为多层建筑。 4．工程特点、重点、难点 元宏锦江2#楼为框架剪力墙结构，一层商铺5.2 m二至十七层层高为2.9m，层数为17层，屋面为斜屋面。 屋面工程形状复杂，斜屋面高低错落，屋面斜板倾角为60°和30°，屋面模板工程施工难度大，劳动强度高，标高控制较难，模板等周转材料消耗量远远超出定额消耗量，为一次摊销。屋面板有向外悬挑500mm的檐沟，檐口支架搭设困难。屋面板上有老虎窗，给施工带来更大的难度，模板配置要求更高。支撑体系搭设困难，整个支撑体系为满堂架支撑系统，控制好水平拉杆的设置和受力立杆的传力途径，采用扣件钢管架支撑，确保模板的稳定性和刚度。 三、斜屋面施工方法及要点 1．概况
一、工程概况 1、本案****大厦工程建筑总面积54880㎡，地上16层、地下1层其中：地下室（含主楼部分及车库部分两部分）建筑面积6280㎡、地上部分48600㎡；屋面为坡屋面坡度37%，其中四周有悬挑，四个角部位置需悬挑的长度最大为6米、其余悬挑长度为2.35米及1.2米，具体见下图； 悬挑围平面示意图 悬挑部位脚手架搭设高度最高处9米、最低处8.3米；浇筑方式采用地泵泵送浇筑与塔吊吊运浇筑相结合的方式进行浇筑。 2、施工要求和技术保证条件： （1）材料质量要求 满堂架体选用Φ48钢管进行支设，管壁厚度不得低于 3.0mm，模板选用标准915*1830*15、1220*2440*15多层板作为梁及板的面板，选用截面为50*100方木的作为龙骨，含水率不得大于18%，保证规格一致、平整。
结构支撑架体采用钢管扣件进行搭设，选用符合国家及行业标准的扣件及U托作为连接支撑体系的构件，方木及支撑不得有弯曲变形、裂缝、腐烂现象。用于施工的钢管、扣件要按规定进行质量检测，禁止使用不合格的钢管、扣件。 3、本屋面悬挑部分工字钢预埋设置在15层顶板上，型钢采用25a、20a型工字钢，长度采用6m、9m、12m和4m、3米五种规格；及东西侧悬挑1.6米长度部位采用4米20a规格、四角出垂直楼边边线悬挑处采用12m长25a的型钢、南北两侧悬挑3.4米长部分采用9米25a规格、部悬挑2.15米长部位采用长度为6米20a的型钢进行悬挑。廷南北侧悬挑1.15米长区域采用20a型3米长型钢悬挑,除四角部位25a型钢拉双卸载绳外其余型钢在端部设一条卸载绳。 二、编制依据 1、建筑设计研究有限责任公司提供的施工图纸。 2、国家、地方法律法规及行业现行的有关规、规程、验评标准及图集。 3、《混凝土结构工程施工规》（GB 50666-2011）。 4、建筑结构荷载规（GB50009-2012)。 5、《建筑施工脚手架安全技术统一标准》GB51210-2016 6、《混凝土结构设计规》GB50010-2010 7、《危险性较大的分部分项工程安全管理办法》建质[2009]87 号 8、建筑施工模板安全技术规（JGJ162-2008 9、《建筑工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号 10、《建筑工程施工质量验收统一标准》GB50300-2013 11、《混凝土结构工程施工质量验收规》GB50204-2015 12、施工组织设计等
柱子模板施工方案 篇一：独立柱模板工程施工方案 XX G76地块项目A地块工程体育馆 排架搭设施工方案 编制人： 审核人：审批人： 江苏农垦建设有限公司 XX年07月 一、编制依据 1. 工程图纸； 2. 混凝土结构工程施工质量验收规范GB50204-XX； 3. 建筑机械使用安全技术规程JGJ33-XX； 4. 建筑工程施工质量验收统一标准GB50300-XX；二、编制说明 1. 该施工方案完全满足工程招标文件的有关要求，充分考虑了合同条款中质量目标承诺，本着对业主负责的原则； 2. 根据本工程的特点、有关施工规范的规定、本公司内部规章制度和质量方针，本着优化施工方案、强化质量管理、合理降低工程造价，缩短工期的原则； 3. 根据建设单位的要求和现场的条件，确保优质、高效、安全的完成本工程的施工任务； 4. 本工程施工的结构混凝土质量必须达到内坚实、外光滑的混凝土效果。三、工程概况 本工程位于南京高新区。结构类型钢筋混泥土基础结
构，主体为钢结构；基础均为混凝土独立基础。四、施工准备 (一) 施工技术准备 1. 认真阅读施工图，掌握设计的要领，明确设计意图，根据设计要求做好技术交底； 2. 选派有参加过同类工程、施工经验丰富，具有专业理论知识的人负 责模板技术，对工程的细部与结点进行具体放样； 3. 组织有多年施工经验的熟练工进场，进场后由模板班组长、施工员对本工种进行交底，提出技术、质量、安全等要求。 (二) 材料要求 1. 木材材质不得采用有脆性、严重扭曲和受潮后容易变形的木材； 2. 模板所采用的木方必须加工成不翘曲、规格一致的模板背楞； 3. 木模板必须采购封边严实光滑的模板，规格一致，几何尺寸方正。采用旧胶板时，必须齐边刷胶封边。 (三) 劳动力安排 (四) 施工机械 ⑴针对本工程特点，施工前确定模板制作的几何形状、尺寸要求，龙骨的规格、间距、选用支架系统。 ⑵木模板备料：模板数量应按模板设计方案结合施工流水段的划分，进行综合考虑，合理确定模板的配置数量。 ⑶模板涂刷脱模剂，并分规格堆放；根据图纸要求，放好轴线和模板边线，定好水平控制标高。
屋面施工方案 1.工程概况 该工程屋面包括平屋面、坡屋面，上面有圆弧老虎窗。屋面防水采用4.0厚SBS改性沥青防水卷材，平屋面为50厚C20细石混凝土内配Ф4@100双向钢筋网片保护层。坡屋面防水层采用一道4.0厚SBS改性沥青防水卷材，坡屋面最薄处为50厚C20细石混凝土持钉层内配Ф4@100双向钢筋网片，面层为平瓦屋面。平屋面排水坡度为2％，坡屋面排水坡度为45°。 坡屋面施工做法参照图集L13J1屋301C-1F1-100B1 146页，块瓦坡屋面（木挂瓦条、外保温）：1、块瓦。2、挂瓦条30×30，中距按瓦规格。3、顺水条40×20（h），中距500。4、50厚C20细石混凝土持钉层，内配Ф4@100双向钢筋网。5、满铺0.4厚聚乙烯膜一层。6、4.0厚（坡屋面3.0厚）SBS改性沥青防水卷材。7、20厚1∶2.5水泥砂浆找平层。8、100厚挤塑聚苯保温层（燃烧性能B1级）。9.钢筋混凝土屋面板，板内预埋锚筋?10@900×900，伸入持钉层25。 2.施工顺序 坡屋面：基层清理→粘保温板→找坡层→防水层→细石砼保护层→钉顺水条→钉挂瓦条→挂瓦→细部处理→检查验收→淋水实验。 平屋面：基层清理→水泥憎性水型膨胀珍珠岩找坡层→20厚1∶2.5水泥砂浆找平层→粘保温板→20厚C20细石混凝土找平层→4.0厚SBS改性沥青防水卷材→满铺0.4厚聚乙烯膜一层→50厚C20细石混凝土内配Ф4@100双向钢筋网片→嵌缝→检查验收→闭水实验。 3.主要施工方法 3.1找坡层：最薄处30厚1∶6水泥憎性水型膨胀珍珠岩找坡层（坡屋面1∶2.5水泥砂浆找平，用粘接砂浆满粘保温板）。 3.1.1所用材料的质量、技术性能及砂浆配合比，必须符合设计要求和规范规定。 3.1.2坡度应满足设计要求。 3.2找平层（1∶2.5水泥砂浆找平层） 3.2.1作业条件 ①基层（找坡层）应进行隐蔽工程检查验收，合格后方可进行找平层施工。 ②找平层的排水坡度应符合设计要求 ③各种穿过屋面的预埋管件根部及基层突出屋面结构（女儿墙、天井、排烟气道等）的交接处和基层转角处，应按设计要求做好处理，并且找平层均应做成圆弧形，圆弧半径为100～150mm。 ④根据设计要求的坡度，弹线、找好规矩（包括天沟、檐沟的坡度），并进行彻底清理。 3.2.2操作工艺
坡屋面施工方案 1、方案概况： 本工程由于屋面坡度角度为30~59.59o，常规施工方法很难保证坡屋面施工质量及施工安全。基于本工程施工特点和现场条件特补充此施工方案。此方案主要解决问题： 1、混凝土施工人员安全问题。 2、局部剪力墙高度超过6米，高支模混凝土浇筑烂根问题。 3、大坡度屋面混凝土浇筑振捣问题 4、墙板同时浇筑，板墙交界处混凝土自重称将问题。 5、如何确定浇筑顺序。 现场施工条件：脚手架连墙干按方案可靠连接；随楼层高度满铺脚手板；脚手架设置护身栏、踢脚板；脚手板下测满挂安全网；坡面施工木梯准备就位。坡面及起步部分梁板不大于400mm间距水平方向满张挂钢丝网，采用绑丝与梁板钢筋固定牢固;坡度60度左右屋面采用双模板;面层模板@800开Φ20排气孔。 混凝土浇筑顺序： 1、首先用灰斗将减石混凝土用铁锹混入剪力墙根部10cm；将振捣棒深入轻体根部； 2、剪力墙根部关注混凝土利用手电筒观察振捣中混凝土排除气泡情况，当无气泡排除或微小气泡排出（混凝土不下沉）时缓慢提棒（重复观察上述情况）。 3、混凝土墙体灌注完成，安排施工人员采用小锤敲击墙体模板壁（排查漏振部分及清除模板壁气泡）注意模板分层厚度随浇筑随即敲击模板排除混凝土中气泡. 4、墙体浇筑完后浇筑高跨坡面部分（此部分混凝土采用低塌落度混凝土采用塔吊配合或人工铲灰拍平）利用钢丝网分缝又高向地处浇筑；利用振捣棒在混凝土面拉棒初步振捣；同时模板底部采用人工敲击模板振捣（使接触模板处混凝土浇下沉混凝土形成光面）此部分混凝土塌落度不大于120mm），坡屋面双模部分采用200mm塌落度混凝土。 5、坡面浇筑完后浇筑平面混凝土及檐沟混凝土。 6、待混凝土初凝后，混凝土收面先高跨后低跨向上人马道方向收活，同时利用笤帚扫毛；并覆盖薄膜养护。 2、混凝土供应方式： 2.1预拌混凝土： 本工程采用商品混凝土；为保证混凝土表观质量（平整、光滑、色泽均匀），拟从材料、浇筑、养护等三个方面着手进行质量控制。
模板拼装图 定型木模采用多层板，厚度为20mm，定型木模高度为柱箍采用钢带，钢带厚度为3.5mm，宽度为50mm，钢带安装好以后为了对模板进行保护，要在模板四周垂直加 5*9cm的木方四个，并在用四个钢管固定木方，上下每层钢管的间距保持100cm最佳，这样不仅可以对木模板进行保护，而且可以缓冲振动棒的压力，使打出来的混凝土效果更好，同时这样保护也有利于对模板进行垂直定位，使模板的受力形成一个整体，达到二次加固的作用。 2.2 圆柱砼浇筑 本工程柱子砼标号为C40（加膨胀纤维），施工时采用商品砼。柱至扩大截面柱头底净高度为11.7m，按模板支设高度浇筑，圆柱浇筑柱时，为避免柱脚及施工缝处产生蜂窝现象，在底部应先铺一层50～100mm厚同标号混凝土水泥砂浆，以保证接缝质
量。 2.3 架体搭设 本工程圆柱净高度较高，且为独立结构，架体搭设采用钢管扣件脚手架，架体高度13.7m，以圆柱为中心，架体宽度7m，纵横间距为1.2m，步距1.8m，架体周圈设剪刀撑，水平剪刀撑距离为4m，竖向剪刀撑距离为3.6m，并与已施工柱每两步相抱。 圆柱架体平面图（一） 圆柱架体平面图（二）
圆柱架体立面图（一） 圆柱架体立面图（二） 三、施工工艺 3.1 架体搭设 3.1.1 脚手架材料选择和脚手架对基础的要求 结合本工程结构特点，挑选出刚度好、强度高的钢管，在选材方面需遵循以下原则： 1）钢管采用外径48mm，壁厚2.7mm的焊接钢管，钢管材质使用力学性能适中的Q235钢，其材质应符合《碳素结构钢》(GB700-88)的相应规定。用于立杆、大横杆、
由于圆柱独立高度较高，架体抱柱连接，立杆从首层采用6米钢管和4米钢管间隔使用，使里外、左右立杆的接头错开，以上全部用6米钢管；大横杆采用4米和6米钢管，里外、上下大横杆用4米钢管调节，使其接头错开不在同一跨内。其余为6米钢管和短管，立杆和大横杆均用对接扣件连接。 4）落地式脚手架的剪刀撑设置 架体周圈设剪刀撑，水平剪刀撑距离为4m，竖向剪刀撑距离为3.6m，剪刀撑的斜杆与水平面的交角宜为45°～60°之间，连续设置，用6m长的钢管搭设剪刀撑，钢管接长时采用搭接，长度1m及不少于3个扣件。剪刀撑的斜杆应与脚手架基本构架杆件加以可靠连接，且斜杆相邻连接点之间杆段的长细比不得大于60。并在底层支设平面网，剪力撑随脚手架搭设时开始连续设置。 3.2 圆柱模板 施工工艺流程 3.2.1 找平定位 在圆柱模安装前，先在圆柱子根部按标高抹好1：1的水泥砂浆找平层，并按圆柱子边线做好定位墩台，以保证圆柱子的标高和轴线定位的准确，根据施工图轴线尺寸引测控制线，建立轴线控制网，引测标注圆柱控制线和标高控制线。并画出圆柱模板的外边线及外侧控制线，在圆柱下部内侧安置定位钢筋。 3.2.2 组装柱模 1、模板错位安装，安装模板时，模板的上下连接处的两块模板需要错开安装，错位安装可以保证圆柱体的垂直性和整体性。模板拼装高度根据钢筋搭接高度具体由现场确定，每次拼装高度不超过4m。 2、在安置方木竖楞的同时，采用环形钢带，0.7m以下按竖向间距200mm作为水平约束箍，0.7m以上按竖向间距300mm作为水平约束箍，组合后用钢管、木方及螺杆将其临时固定； 3、水平扎捆可以保证钢带受力均匀，固定钢带的上下边距为22cm。（安装技巧：
1. 编制依据 1.1《西海岸生态观光园项目施工组织设计》 1.2《西海岸生态观光园西大门童话小镇项目施工图》1.3 有关规范规程 1.4有关法规
2 工程概况 2.1设计概况 西海岸生态观光园西大门童话小镇项目，位于山东青岛市西海岸新区开城路以南，生态观光园内。本工程分游客服务中心和售票中心两个单体，总建筑面积为1556.43㎡，其中游客服务中心建筑面积895.52㎡，售票中心建筑面积780.43㎡。建筑结构形式均为钢筋混凝土框架结构，地上二层，建筑结构安全等级二级，抗震设防烈度6度，抗震等级四级，结构设计使用年限50年，耐火等级二级。 项目由青岛西海岸新区开发建设有限公司投资建设，监理单位为青岛市工程建设监理有限责任公司，设计单位为青岛北洋建筑设计有限公司，施工单位为青岛城建集团有限公司。 2.2工程重点、难点 游客服务中心和售票中心均为框架结构，游客服务中心屋脊高度为10m，售票中心屋脊高度为9.2m，层数为2层，屋面均为双曲面斜屋面。 屋面工程形状复杂，斜屋面高低错落，屋面模板工程施工难度大，劳动强度高，标高控制较难，模板等周转材料消耗量远远超出定额消耗量，为一次摊销。屋面板有向外悬挑1050mm的挑檐，檐口支架搭设困难。屋面板上有老虎窗及威卢克斯窗，给施工带来更大的难度，模板配置要求更高。支撑体系搭设困难，整个支撑体系为满堂架支撑系统，控制好水平拉杆和扫地杆剪刀撑的设置和受力立杆的传力途径，采用扣件钢管架支撑，确保模板的稳定性和刚度。 3施工准备 3.1技术准备 3.1.1项目技术负责人组织项目经理部技术生产人员熟悉图纸，认真学习规
范要求，掌握施工图的内容要求和特点，同时针对有关施工技术和图纸存在的疑点做好记录通过会审对图纸中存在的问题与设计，建设、监理共同协商解决，取得一致意见后办理图纸会审记录，作为施工图的变更依据和施工操作依据。熟悉各部位截面尺寸、标高,制定模板初步设计方案。 3.1.2 项目技术负责人及主管工长对操作班组做好岗前培训，明确模板加工、安装标准及验收要求。 3.2机具准备 3.3材料准备
浅谈坡屋面施工工艺及方法 ********* 摘要：本省近几年的城市建设飞速发展，尤其是房屋建筑。在房屋建筑施工中，其为了造型独特以及美观，大部分房屋建筑工程的屋面采用坡屋面型式，这使得屋面工程在整个施工周期中占很大的比重。而且由于其基础和主体的施工工艺和别的结构房屋的施工工艺并无多大区别，故施工的重点和难度集中在坡屋面的施工上。现就根据有关资料和本人参与施工管理的花半里住宅小区房屋建筑工程坡屋面的施工工艺及施工方法进行简要介绍。 关键词：坡屋面施工工艺施工方法 由公司承建的花半里住宅小区二期是整个小区房屋结构较复杂，难度较大的一个标段，由五栋单体建筑工程组成，建筑面积达到27000㎡.均为桩基础框剪结构，十二层。基础和主体的施工工艺和别的结构房屋的施工工艺并无多大区别，其施工重点和难度集中在坡屋面的施工上，坡屋面的施工周期在整个工程的施工周期上占很大的比重；从高程控制到抄平放线，从模板的支撑系统到模板的拼架，从钢筋的加工到钢筋的绑扎以及砼的浇筑顺序等均体现了这一特点。现以已施工完毕的2#楼为例，对坡屋面的施工工艺及施工方法进行介绍。 一、坡屋面施工工艺流程 坡屋面施工流程大体为下面的过程:坡屋面的支模→屋面板钢筋绑扎→屋面板混凝土浇筑→养护→找平层施工→基层清理→弹线→粘
贴钢丝网架水泥聚苯乙烯夹心板→施工找平层→铺贴SBS改性沥青防水卷材→施工找平层→弹线→预埋铜丝→设置挂瓦条→铺设混凝土彩色瓦→脊瓦、封头瓦坐浆→坐浆砂浆刷水泥漆→清理收尾。 二、现浇钢筋混凝土坡屋面施工技术与措施要点 1、模板及支撑系统 模板工程是保证坡屋面砼施工质量，加快屋面施工进度的关键环节之一，因此，结合本工程坡屋面的特点、规模，选择适宜的模板及支撑体系，是坡屋面模板工程施工必须考虑的主要因素。模板及其支撑体系必须具有一定的强度、刚度和稳定性，能可靠承受新浇筑砼的自重、侧压力及施工过程中所产生的荷载。 本屋面板底模采用厚12mm，板面平整，无翘曲变形、干裂脱层现象的高强竹胶合板。支撑体系采用无严重腐蚀、破裂、翘曲变形、100×50mm的木枋和无严重锈蚀、弯曲、压扁及裂缝等质量缺陷的Ф48×3.5mm焊接钢管及配套扣件。 坡屋面底模支撑搭设满堂红脚手架，立杆纵横间距为0.8～1.2m，水平杆步距为1.5m，并在离地150㎜设扫地杆一道，在紧靠现浇屋面板底模沿屋面坡度方向加设横杆一道，以使支撑系统形成井字架结构。安装支架立杆前，按施工规范要求设置了50mm×200mm通长垫木。 在搭设满堂红脚手架前，根据电脑模拟放线得出的转折点、梁位置及标高进行拉线分别设置一排脚手架，然后以此为基准点搭设屋面板的底模，在确定其每个转折坡度均准确无误后，再在其间按上述要
斜屋面的测量放线 1）在斜屋面结构的模板工程开始施工之前，要求在楼面板上进行控制线、墙柱定位线、墙柱300检查线的投放；同时要求把斜屋面平面布置的轮廓线投放出来。测量员、木工工长、质检员均要求对上述测量放线情况进行跟踪检查，以确保斜屋面轮廓线投放的准确性，进而保证斜屋面结构的模板支设质量。 2）根据施工图纸的标高标注情况，计算出斜屋面各个角点的标高数值并标注在斜屋面轮廓线的楼面相应位置上。木工工长、质检员要求对标注在楼板上的斜屋面各个角点完成标高进行一一核实，以便于工人选取合适长度的钢管立杆进行满堂架搭设，进而保证对斜屋面结构模板支设标高的控制。 斜屋面模板支撑满堂架设计 1）斜屋面结构模板支撑满堂架立杆布置的搭设顺序为：“先梁墙柱后斜屋面板”。立杆距梁侧、剪力墙边、柱边的间距为350mm。立杆按照不大于1000mm 的间距均匀布置，确保水平杆横、纵两个方向拉通设置。立杆离地200mm处两个方向各设置一道水平扫地杆，沿高度方向每隔1.5m米两个方向各设置一道水平拉杆。立杆接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。 2）在满堂支撑架体外侧周边及内部纵、横向每5m～8m，设置由底至顶的连续竖向剪刀撑，剪刀撑宽度为5m～8m。剪刀撑杆件底端与地面顶紧，夹角为45°～60°。在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑，当支撑高度超过8m，扫地杆的设置层应设置水平剪刀撑。水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过8m。
3）立杆伸出顶层水平杆中心线至支撑点的长度a 不应超过500m m。顶托的伸出长度不宜超过300mm。 斜屋面梁模板支设及加固设计 斜屋面梁根据梁底标高的变化情况分为水平梁和斜梁两种类型，本方案分别对水平梁和斜梁进行模板支设及加固的设计。 1）斜屋面结构梁截面形式、高度、标高取值规定 1.水平梁截面形式、高度、标高取值参照下图所示：
