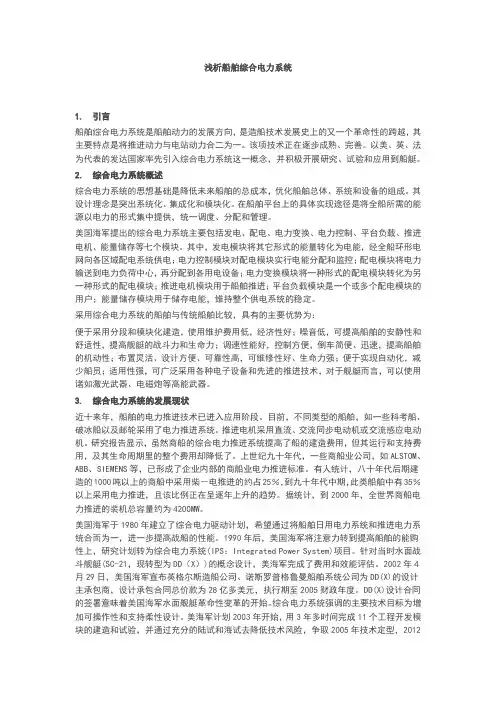

浅析船舶综合电力系统
1.引言
船舶综合电力系统是船舶动力的发展方向，是造船技术发展史上的又一个革命性的跨越，其主要特点是将推进动力与电站动力合二为一。该项技术正在逐步成熟、完善。以美、英、法为代表的发达国家率先引入综合电力系统这一概念，并积极开展研究、试验和应用到船艇。
2.综合电力系统概述
综合电力系统的思想基础是降低未来船舶的总成本，优化船舶总体、系统和设备的组成。其设计理念是突出系统化、集成化和模块化。在船舶平台上的具体实现途径是将全船所需的能源以电力的形式集中提供，统一调度、分配和管理。
美国海军提出的综合电力系统主要包括发电、配电、电力变换、电力控制、平台负载、推进电机、能量储存等七个模块。其中，发电模块将其它形式的能量转化为电能，经全船环形电网向各区域配电系统供电；电力控制模块对配电模块实行电能分配和监控；配电模块将电力输送到电力负荷中心，再分配到各用电设备；电力变换模块将一种形式的配电模块转化为另一种形式的配电模块；推进电机模块用于船舶推进；平台负载模块是一个或多个配电模块的用户；能量储存模块用于储存电能，维持整个供电系统的稳定。
采用综合电力系统的船舶与传统船舶比较，具有的主要优势为：
便于采用分段和模块化建造，使用维护费用低，经济性好；噪音低，可提高船舶的安静性和舒适性，提高舰艇的战斗力和生命力；调速性能好，控制方便，倒车简便、迅速，提高船舶的机动性；布置灵活、设计方便、可靠性高，可维修性好、生命力强；便于实现自动化，减少船员；适用性强，可广泛采用各种电子设备和先进的推进技术，对于舰艇而言，可以使用诸如激光武器、电磁炮等高能武器。

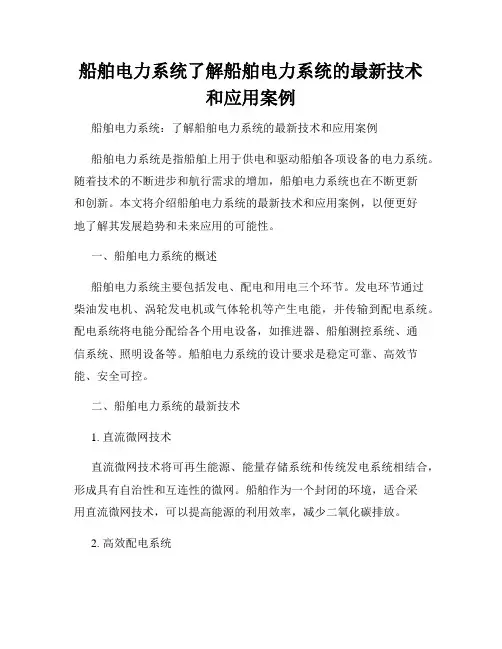

3.综合电力系统的发展现状
近十来年，船舶的电力推进技术已进入应用阶段。目前，不同类型的船舶，如一些科考船、破冰船以及邮轮采用了电力推进系统。推进电机采用直流、交流同步电动机或交流感应电动机。研究报告显示，虽然商船的综合电力推进系统提高了船的建造费用，但其运行和支持费用，及其生命周期里的整个费用却降低了。上世纪九十年代，一些商船业公司，如ALSTOM、ABB、SIEMENS等，已形成了企业内部的商船业电力推进标准。有人统计，八十年代后期建造的1000吨以上的商船中采用柴－电推进的约占25％，到九十年代中期，此类船舶中有35％以上采用电力推进，且该比例正在呈逐年上升的趋势。据统计，到2000年，全世界商船电力推进的装机总容量约为4200MW。
美国海军于1980年建立了综合电力驱动计划，希望通过将船舶日用电力系统和推进电力系统合而为一，进一步提高战船的性能。1990年后，美国海军将注意力转到提高船舶的能购性上，研究计划转为综合电力系统(IPS：Integrated Power System)项目。针对当时水面战斗舰艇(SC-21，现转型为DD（X）)的概念设计，美海军完成了费用和效能评估。2002年4月29日，美国海军宣布英格尔斯造船公司、诺斯罗普格鲁曼船舶系统公司为DD(X)的设计主承包商，设计承包合同总价款为28亿多美元，执行期至2005财政年度。DD(X)设计合同的签署意味着美国海军水面舰艇革命性变革的开始。综合电力系统强调的主要技术目标为增加可操作性和支持柔性设计。美海军计划2003年开始，用3年多时间完成11个工程
仅供学习与交流，如有侵权请联系网站删除谢谢2
浅析船舶综合电力系统 1.引言 船舶综合电力系统是船舶动力的发展方向，是造船技术发展史上的又一个革命性的跨越，其主要特点是将推进动力与电站动力合二为一。该项技术正在逐步成熟、完善。以美、英、法为代表的发达国家率先引入综合电力系统这一概念，并积极开展研究、试验和应用到船艇。 2.综合电力系统概述 综合电力系统的思想基础是降低未来船舶的总成本，优化船舶总体、系统和设备的组成。其设计理念是突出系统化、集成化和模块化。在船舶平台上的具体实现途径是将全船所需的能源以电力的形式集中提供，统一调度、分配和管理。 美国海军提出的综合电力系统主要包括发电、配电、电力变换、电力控制、平台负载、推进电机、能量储存等七个模块。其中，发电模块将其它形式的能量转化为电能，经全船环形电网向各区域配电系统供电；电力控制模块对配电模块实行电能分配和监控；配电模块将电力输送到电力负荷中心，再分配到各用电设备；电力变换模块将一种形式的配电模块转化为另一种形式的配电模块；推进电机模块用于船舶推进；平台负载模块是一个或多个配电模块的用户；能量储存模块用于储存电能，维持整个供电系统的稳定。 采用综合电力系统的船舶与传统船舶比较，具有的主要优势为： 便于采用分段和模块化建造，使用维护费用低，经济性好；噪音低，可提高船舶的安静性和舒适性，提高舰艇的战斗力和生命力；调速性能好，控制方便，倒车简便、迅速，提高船舶的机动性；布置灵活、设计方便、可靠性高，可维修性好、生命力强；便于实现自动化，减少船员；适用性强，可广泛采用各种电子设备和先进的推进技术，对于舰艇而言，可以使用诸如激光武器、电磁炮等高能武器。 3.综合电力系统的发展现状 近十来年，船舶的电力推进技术已进入应用阶段。目前，不同类型的船舶，如一些科考船、破冰船以及邮轮采用了电力推进系统。推进电机采用直流、交流同步电动机或交流感应电动机。研究报告显示，虽然商船的综合电力推进系统提高了船的建造费用，但其运行和支持费用，及其生命周期里的整个费用却降低了。上世纪九十年代，一些商船业公司，如ALSTOM、ABB、SIEMENS等，已形成了企业内部的商船业电力推进标准。有人统计，八十年代后期建造的1000吨以上的商船中采用柴－电推进的约占25％，到九十年代中期，此类船舶中有35％以上采用电力推进，且该比例正在呈逐年上升的趋势。据统计，到2000年，全世界商船电力推进的装机总容量约为4200MW。 美国海军于1980年建立了综合电力驱动计划，希望通过将船舶日用电力系统和推进电力系统合而为一，进一步提高战船的性能。1990年后，美国海军将注意力转到提高船舶的能购性上，研究计划转为综合电力系统(IPS：Integrated Power System)项目。针对当时水面战斗舰艇(SC-21，现转型为DD（X）)的概念设计，美海军完成了费用和效能评估。2002年4月29日，美国海军宣布英格尔斯造船公司、诺斯罗普格鲁曼船舶系统公司为DD(X)的设计主承包商，设计承包合同总价款为28亿多美元，执行期至2005财政年度。DD(X)设计合同的签署意味着美国海军水面舰艇革命性变革的开始。综合电力系统强调的主要技术目标为增加可操作性和支持柔性设计。美海军计划2003年开始，用3年多时间完成11个工程开发模块的建造和试验，并通过充分的陆试和海试去降低技术风险，争取2005年技术定型，2012

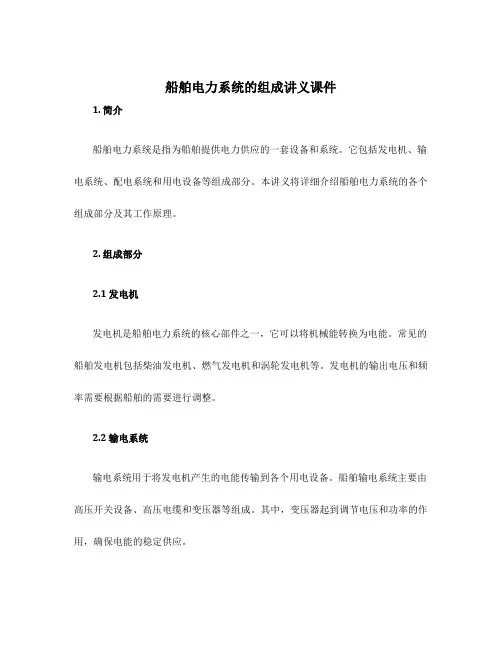

模块七船舶电站 教学目标： 1、具备根据图纸说明书等资料看懂电站各电力系统的组成、制定维护计划能力。 2、具备船舶电力系统操作、故障分析、故障判断和排除的能力。 第一单元船舶电力系统 一、船舶电力系统的组成 船舶电力系统是指由一个或几个在统一监控之下运行的船舶电源及与之相连接的船舶电网组成并向负载供电的整体。换句话说，船舶电力系统是由电源装置、配电装置、电力网和负载按照一定方式连接的整体，是船舶上电能产生、传输、分配和消耗等全部装置和网络的总称。 其电力系统单线图如图7—1所示。 1．船舶电源装置 电源装置是将机械能、化学能等能源转变成电能的装置。船舶常用的电源装置是发电机组和蓄电池组。 2船舶配电装置 配电装置是对电源即发电机发出的电能、电力网和电力负载进行保护、分配、转换、控制和检测的装置。根据供电范围和对象的不同，它可分为主配电板、应急配电板、动力分配电板、照明分配电板和蓄电池充放电板等。 3船舶电力网 它是全船电缆和电线的总称。其作用是将各种电源与各种负载接一定关系连
接起来。船舶电力网根据其所连接负载的性质，可分为动力电网、照明电网、应急电网和小应急电网等。 4负载 船舶电力负载即用电设备，按系统大体可分为以下几类： (1)动力装置用辅机：为主机和主锅炉等服务的辅机，如滑油泵、海水冷却泵、淡水冷却泵和鼓风机等。 (2)甲板机械：包括锚机、绞缆机、舵机、起货机、舷梯机和起艇机等。 (3)舱室辅机：包括生活用水泵、消防泵、舱底泵以及为辅锅炉服务的辅机等。 (4)机修机械：包括车床、钻床、电焊机和盘车机等。 (5)冷藏通风：包括空调装置、伙食冷库等用的辅机和通风机等。 (6)厨房设备：包括电灶、电烤炉等厨房机械用辅机和电茶炉等。 （7）照明设备：包括机舱照明、住舱照明、甲板照明等照明设备和航行灯、信号灯以及电风扇等。 （8）弱电设备：包括无线电通信、导航和船内通信设备等。 （9）自动化设备及其他：例如，自动化装置、蓄电池充放电设备、冷藏集装箱和艏侧推装置、电力推进船舶或特种工程船舶使用的推进电动机、生产机械和专用设备等。 由上述不难看出，船舶电力系统的核心（电站）主要是主发电机和主配电板。这是因为船舶主发电机的控制和监测等功能均由主配电板完成的，这是船舶电站的特征之一。因为船舶配电的主要功能也是由主配电完成的，所以主配电板是电力系统的主要组成部分，是保证供电质量的关键。配电装置与电力网是密切相连的，其主要任务是根据各用电设备（负载）的性质和容量便是的选择供电方式、电缆和开关。 电力系统必须合理选择保护装置，对电源（发电机）和用电设备（负载）加以保护，提高电力系统的供电连续性。 二、船舶电力系统的基本参数 船舶电力系统的基本参数是指电流种类(电制)、额定电压和额定频率的等级。选择合适的电气参数，可以保证船舶电力系统的可靠性和稳定性。

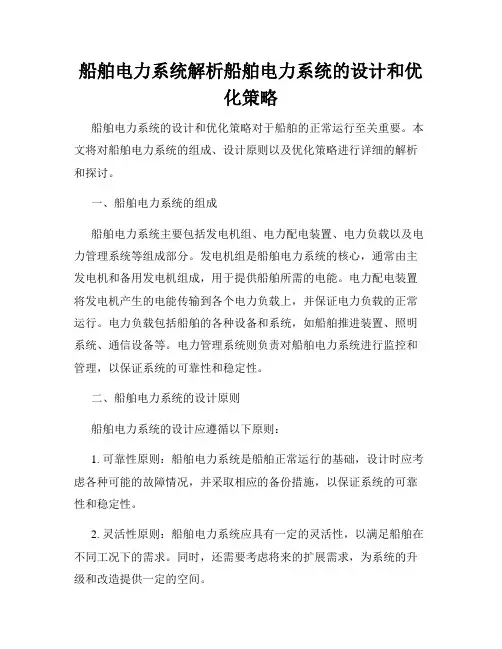

船舶电站 第一节舰船电力系统 一、船舶电力系统的组成 由发电、变配电、输电和用电四部分设备构成的统一整体称为电力系统.船舶电力系统也可分为船舶电站、船舶电网和用电设备。船舶电力系统的示意图如图1-1所示。 船舶电站由原动机、发电机和主配电装置组成。 船舶电网是全船电缆电线和配电装置以一定方式连接起来各种用(和电能的消费者)各种电源(的组合体，是联系电能的生产者．
电设备)的中间环节，担负分配和输送电能的任务。船舶电网按其所联系的负载性质分为动力电网、照明电网、应急电网、弱电电网等。 配电装置是用来接收和分配电能，并对电力系统进行保护、监视、测量、指示、调整、变换和控制等工作的设备。配电装置可以分为属于船舶电站的主配电板(Main Switch Board,简写为MSB )，船舶电网中间的分配电板(Section Switch Board，简写为SSB)；属于应急电力系统的应急配电板(Emergency Switch Board,简写为ESB)，蓄电池充放电板(Charging and Discharging Panel，简写为CDP )。分配电板又可分为动力配电板和照明配电板。 船舶用电设备即负载，分为四类： (1)船舶各种机械的电力拖动，包括甲板机械(舵机、锚机、绞缆机、起货机等)、舱室机械(各类油泵、水泵、空压机、通风机、空调设备等)、电力推进和工作船舶用的生产机械. (2)船舶照明设备，包括工作场所、生活舱室的各种照明灯具和航行、信号灯具等。 (3)船舶通讯和导航设备 (4)舰船上生活所需的其它用电设备，如电热器、冰箱、电视机等。 总之，船舶电站是船舶电力系统的核心，它在船舶整体设计中占有很重要的位置，特别是在现代自动化船舶上万显得尤为突出。 二、船舶电力系统特点 变配电装船舶电力系统由发电设备、和陆上电力系统一样， 置、输电网络、用电设备等，按一定的联接方式组成。但由于负荷特

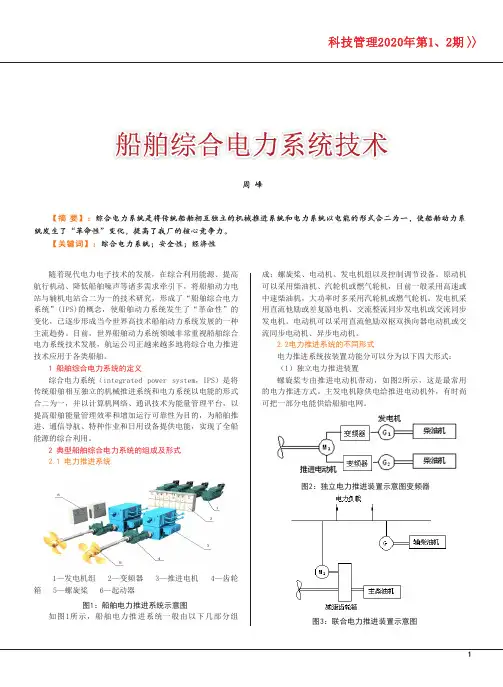

船舶综合电力系统
精品资料 浅析船舶综合电力系统 1.引言 船舶综合电力系统是船舶动力的发展方向，是造船技术发展史上的又一个革命性的跨越，其主要特点是将推进动力与电站动力合二为一。该项技术正在逐步成熟、完善。以美、英、法为代表的发达国家率先引入综合电力系统这一概念，并积极开展研究、试验和应用到船艇。 2.综合电力系统概述 综合电力系统的思想基础是降低未来船舶的总成本，优化船舶总体、系统和设备的组成。其设计理念是突出系统化、集成化和模块化。在船舶平台上的具体实现途径是将全船所需的能源以电力的形式集中提供，统一调度、分配和管理。 美国海军提出的综合电力系统主要包括发电、配电、电力变换、电力控制、平台负载、推进电机、能量储存等七个模块。其中，发电模块将其它形式的能量转化为电能，经全船环形电网向各区域配电系统供电；电力控制模块对配电模块实行电能分配和监控；配电模块将电力输送到电力负荷中心，再分配到各用电设备；电力变换模块将一种形式的配电模块转化为另一种形式的配电模块；推进电机模块用于船舶推进；平台负载模块是一个或多个配电模块的用户；能量储存模块用于储存电能，维持整个供电系统的稳定。 采用综合电力系统的船舶与传统船舶比较，具有的主要优势为： 便于采用分段和模块化建造，使用维护费用低，经济性好；噪音低，可提高船舶的安静性和舒适性，提高舰艇的战斗力和生命力；调速性能好，控制方便，倒车简便、迅速，提高船舶的机动性；布置灵活、设计方便、可靠性高，可维修性好、生命力强；便于实现自动化，减少船员；适用性强，可广泛采用各种电子设备和先进的推进技术，对于舰艇而言，可以使用诸如激光武器、电磁炮等高能武器。 3.综合电力系统的发展现状 近十来年，船舶的电力推进技术已进入应用阶段。目前，不同类型的船舶，如一些科考船、破冰船以及邮轮采用了电力推进系统。推进电机采用直流、交流同步电动机或交流感应电动机。研究报告显示，虽然商船的综合电力推进系统提高了船的建造费用，但其运行和支持费用，及其生命周期里的整个费用却降低了。上世纪九十年代，一些商船业公司，如ALSTOM、ABB、SIEMENS等，已形成了企业内部的商船业电力推进标准。有人统计，八十年代后期建造的1000吨以上的商船中采用柴－电推进的约占25％，到九十年代中期，此类船舶中有35％以上采用电力推进，且该比例正在呈逐年上升的趋势。据统计，到2000年，全世界商船电力推进的装机总容量约为4200MW。 美国海军于1980年建立了综合电力驱动计划，希望通过将船舶日用电力系统和推进电力系统合而为一，进一步提高战船的性能。1990年后，美国海军将注意力转到提高船舶的能购性上，研究计划转为综合电力系统(IPS：Integrated Power System)项目。针对当时水面战斗舰艇(SC-21，现转型为DD（X）)的概念设计，美海军完成了费用和效能评估。2002年4月29日，美国海军宣布英格尔斯造船公司、诺斯罗普格鲁曼船舶系统公司为DD(X)的设计主承包商，设计承包合同总价款为28亿多美元，执行期至2005财政年度。DD(X)设计合同的签署意味着美国海军水面舰艇革命性变革的开始。综合电力系统强调的主要技术目标为增加可操作性和支持柔性设计。美海军计划2003年开始，用3年多时间完成11个工程 仅供学习与交流，如有侵权请联系网站删除谢谢2
船舶电器设备及系统试题五 船舶电力系统的组成 1、船舶电力系统的组成 船舶电力系统是由电源装置、配电装置、电力网和负载组成并按照一定方式连接的整体，是船上电能产生、传输、分配和消耗等全部装置和网络的总称。 ⑴电源装置：船舶电源主要是指发电机和蓄电池。从驱动发电机的原动机形式分类，船舶发电机组有（）发电机组、蒸汽发电机组、汽轮发电机组、（）发电机组等。 ⑵配电装置：对电源和用电设备进行保护、监测、分配、（）、控制的装置。 ⑶船舶电力网：是全船（）的总称。 ⑷负载：即用电设备。船舶负载有：动力装置用机舱辅机、舵机、甲板机械、舱室辅机、机修机械、冷藏通风、厨房设备、（）设备、通信（）设备、自动化设备及其他设备。 ①重要设备：是指推进、操舵和船舶安全所必需的设备，如舵机、动力装置用机舱辅机等，以及具有特殊（）船舶上的特殊设备。 ②次重要设备：是指为保持推进和操舵不必连续运转的设备，以及为保持船舶安全必需的设备，如（）、（）泵、压载泵等。 ③非重要设备：是指短时间不运转不会对船舶推进和操舵有损
害，也不危及乘客、船员、货物、船舶以及机械安全的设备，如舱室辅机、机修机械、（）设备等。 ④应急设备：是指在主电源失电后，需由应急电源供电的设备。 2、船舶电力系统的基本参数 船舶电力系统的基本参数是指（）种类、额定电压和额定频率的等级。当今，几乎所有大中型船舶均采用（）流电力系统。我国船舶交流低压用电设备的额定电压有110 V、220 V、380 V；我国船舶交流中压用电设备的额定电压有1kV、3kV、6kV、10kV。根据电源电压的额定值比同级电力系统用电设备的额定电压高（）%左右的原则，交流低压发电机的额定电压为（）V、230V、（）V；交流中压发电机的额定电压为（）kV、3.15kV、（）kV、10.5kV。我国《钢质海船入级与建造规范》规定：非电力推进船舶的限制电压为（）V，动力负载、具有固定敷设电缆的电热装置等的额定电压为380V，照明、生活、居室的电热器限制电压为（）V，额定电压为220V。我国交流船舶电力系统的额定频率采用（）Hz。 3、发电机容量及台数确定的原则 船舶电站容量和发电机组数量是从满足船舶用电的需求，并保证船舶的安全性和经济性而确定的。电站发电机组数量的选择和单机容量的确定既与电站容量有关，也与各工况的用电量（）和相对运行周期的（）有关。 货船和油船的运行工况为：航行工况、（）工况、（）工况、停泊工况与（）工况。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 船舶电力系统的安全管理(通用 版)
船舶电力系统的安全管理(通用版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 船舶电力供电系统的稳定性，不但直接影响到船舶的安全，也影响到公司这一工作方针的实施。所以必须从以下几个方面入手，管理好船舶电力系统，为安全生产做坚实的保障。 一、辅机的管理 辅机作为发电机的原动力，直接带动发电机运行，它的可靠性，从某种意义上讲，也就是电站的可靠性。据不完全统计，船舶跳电，80%左右是由于辅机原动机的故障引起的。确保辅机原动机的可靠运行，是工作的重中之重。主管轮机员不但要有扎实的轮机知识，还要掌握相当的电气自动化管理知识，随着专职电机员的逐渐取消，机电合一，是大势所趋。只有懂电气知识的轮机员才能真正管理好燃油发电机： ◎燃油系统保持燃油纯净，运行压力与温度正常、稳定；爆压、排气温度正常。 ◎滑油系统保持滑油纯净，运行压力与温度正常、稳定，安保系
系统在运行的过程中，极易发生各类安全事故，且在任何条件下都可能出现故障，其中，短路问题最为突出。通常情况下，短路主要表现为两相短路、三相短路、单相接地短路、两相接地短路与发电机短路等[2]。导致短路问题出现的主要原因有机械设备被严重损伤、绝缘层被破坏与基本操作不科学等。电力系统多种故障的发生，过负荷问题较为突出，此类故障一旦出现问题，会让绝缘的温度逐步升高，也会加速绝缘层的老化，也会让设备受到严重破坏，最终会引发火灾问题。1.2继电保护的基本任务在各设备间，电与磁存在着密切的联系，不正常情况与故障问题的发生，会让电力系统出现一系列的事故，最终会严重威胁电力企业的实际发展。在继电保护时的主要任务为：若主配电板、输电线路、变压器、发电机等出现短路或过量负载问题时，应在最短时间内将存在
故障的设备借助断路器予以断开，以脱离电力系统，能保证不存在故障的部分正常运行，进而降低故障设备损坏度，还可降低对邻近设备供电系统所构成的影响，进而保证电力系统高效、稳定的运行。 1.3继电保护的基本组成 继电保护主要是由测量元件、执行回路与逻辑环节三个部分所组成的。若物理量出现突变，通过测量之后，及时确定好故障范围与基本类型，从逻辑判断来判断断路器跳开的次数与时间，然后让执行回路发出一定的信号与跳闸脉冲。 1.4继电保护的运行原理 电力系统继电保护装置的运行，其原理为借助被保护设备前期与后期一些物理量的突变情况，一旦突变量达到一定参数值，借助逻辑判断，能及时发出信号与跳闸脉冲。例如，借助被保护设备故障发生后期电流的不断增大，以达到电流保护的效果;借助降低电压来达到低电压保护效果;借助不对称短路发生负序电流与电压，以形成负序保护效果。 2船舶电力系统继电保护措施 2.1发电机继电保护 在发电机继电保护方面，所要保护的内容主要包括短路、
船舶电力系统的基本参数有电流种类、电压等级和频率标准。它们决定了船舶电站工作的可靠性和电气设备的重量、尺寸、价格等。 一、电流种类的选择 电流有直流和交流两种。早期船舶多采用直流电力系统。30年代开始在军用舰船上采用交流电制，以后逐渐推广到各种船舶，50年代形成电制更替高潮。我国舰船在60-70年代完成了向交流电制过渡。然而舰船电力系统的电流种类，仍然会受到舰船能源类型或某种条件的限制，例如，采用蓄电池组为能源的常规潜艇，就很难推行交流电制；有较高调速要求的推进电力系统也往往采用直流电制。 交流电站与直流电站相比，前者设备成本和维护保养方面的费用及工作量比后者少得多；因为交流电动机没有整流子，结构简单、体积小、重量轻、运行可靠.鼠笼式电动机可以直接起动，控制设备少。此外，交流动力网络与照明网络之间可通过变压器实现电气隔离。使绝缘电阻低的照明电网基本上不影响动力电网。交流电制也有利于船舶电气化程度的提高和系统容量的增长。直流电站的优点是调压并车简单，电动机起动时冲击小。可实现大范圈平滑调速(这对电动起货机尤为有利)，蓄电池组充电毋须整流器等。然而，由于电力电子技术的发展，直流电制的优点越来越不明显，交流电制在国内外各种船舶中占了主要地位。 二、电压等级
确定电力系统及其负载的电压等级，是电力系统设计的一项重要内容。从减少导体电流的角度来看。提高电压是有利的，可以减小电器元件的导电截面，节约有色金属。如以电器在电压为127V时的重量为1，则当电压为220V、380V和500V时，电器的重量分别近似地等于0.58、0.33和0.25。 另一方面，电压的提高增加了电器灭弧的困难，为此对电气设备的绝缘和安全方面提出了更高的要求，需要加大灭弧间隙，这样又使电器的重量、尺寸增大，故在电压高于600V时，其重量、尺寸减小很少。 目前世界各国对电压等级的考虑，主要与本国陆上电制的参数能统一。我国发电设备具有230V(单相)、400V (三相)的额定电压。欧盟从1992年起规定低压发电没备的额定电压只允许使用230V/400V。由于船舶容量的增加，提高电压是必然趋势。在一些大型船舶、工锉船舶及舰船上，电站容量已达20 000-40 000kW以上，单机功率达3 000-5 000kW,这时仍采用400V电压等级已成为不可能。因为当三相400V和Cos=0.8，发电机额定相电流为5 700A时，就需要截面为电缆18根并联运行，这是不合理的。此外，这样大的电流使开关保护电器复杂化。 船舶电站额定电压有向中压发展的趋势。国际电工委员会建议采用3. 3kV电压；英美等国因为陆上有3.3，6. 6kV电压等级，所以这些国家在巨型船舶上采用 3.3，6.6kV；德国允许最高工作电源电压为11 000V。这是充分估计了船舶电压发展趋势的最高电压。我国电力
船舶电力系统复习 一、填空 1.同步发电机并车方式分为：准同步并车和自同步并车。 2. 需要系数法适用于小型船舶的电力负荷计算。 3.船舶电站发电机单机容量以最高负荷率为 80% 来确定为宜。 4. 按电流种类的不同，船舶电力系统可分为直流电力系统和交流电力系统。 5. 规范规定容量大于 0.5 kW电动机均应装设独立的过载、短路和欠压保护。 6. 对电网的保护，是指系统出现过载或短路时对电缆的保护。 7. 小应急电网通常是由 24 V蓄电池供电。 8. 为了实现选择性保护，通常可以按时间整定原则和电流整定原则来达到。 9. 同步发电机组的并车方式分为准同步和自同步。 10. 为了维持发电机的端电压基本不变，发电机的端电压必须实时进行相应的调整。 11. 逆功率继电器是一个功率方向元件，它可判别同步发电机有功功率的方向。 12. 选择导线和电缆截面积时必须满足发热条件、电压损耗条件和机械 强度。 13. 目前，在世界范围内船舶交流电力系统现行的额定频率有 50Hz 和 60Hz 两种。 14. 空气断路器也称为空气断路器，有框架式空气断路器和装置式空气断路器 两种类型。 15. 电力系统基本参数是指电流种类、额定电压、额定频率和线制。 16. 舵机电动机不设过载保护，但有过载报警。 17. 船舶电力网是由船用船用电缆、导线和配电装置以一定的连 接方式组成的整体。 二、选择 1.我国民用运输船多采用（柴油发电机组）作为船舶主电源。 2.在装有主电源、大应急电源、小应急电源的船舶电站中，三者关系是（ C ）。 C、当主电源恢复供电后，大应急电源应自动退出运行 3.与主配电板直接相连的电网称为（动力）网络。 4.对于交流380V、220V动力线路，电缆的电压降应不大于额定电压的（ 6% ）。 5.船舶电网的线制，目前应用最为广泛的是（ A ）。 A．三相绝缘系统 B．中性点接地的三相四线制系统 C.利用船体做中线的三线系统 D．中性点不接地的三相四线制系统 6.所谓相复励恒压调节系统是指（ C ）。 C.既根据负载电流又根据负载功率因数的变化进行励磁调节的 7.对于手动准同步并车，其电压差、频率差、初相位差允许的范围是（ B ）。 B.△U≤±10％UN、△f≤土0．5Hz、△δ≤土15o 8.自动分级卸载的作用（A当发电机过载时，将次要负载分批从电网上自动切除，以
第六章船舶电力系统 §6—1 船舶电力系统概述 一、船舶电力系统的组成及特点 1．船舶电力系统的组成 船舶电力系统是由电源装置、配电装置、电力网和负载组成并按照一定方式连接的整体，是船上电能产生、传输、分配和消耗等全部装置和网络的总称。其结构简图如图6—1所示。 图6—1典型船舶系统简图 1）电源装置。将机械能、化学能等能源转变为电能的装置。船舶电源主要是指发电机和蓄电池。 2）配电装置。对电源和用电设备进行保护、监测、分配、转换、控制的装置。 3）船舶电力网。是全船电缆电线的总称，也是电能的生产者(各种电源)和电能的消耗者(各类用电设备)的中间传递环节。船舶电力网根据其所连接的负载性质和类别可以分为动力电网、照明电网、应急电网、低压电网和弱电电网等。 4）负载。即用电设备。船舶负载有：甲板机械、船舶舵机、动力装置用辅机(为主机和主锅炉等服务的辅机，如主机滑油泵、海水冷却泵、淡水冷却泵和鼓风机等)、舱室辅机(生活水泵、消防泵、舱底泵以及为辅锅炉服务的辅机等)、电力推进设备(主电力推进装置、首尾侧推装置等)、机修机械(车床、钻床、电焊机等)、冷藏通风(冷藏集装箱、空调装置、伙食冷库和通风机等)、照明设备、船舶通信导航设备(无线电通信设备、导航和船内通信设备)等。 2．船舶电力系统的特点 根据船用负载的特点，船舶电力系统的电站容量、连接方式、电压等级、配电装置等与陆上电力系统有着很大的差别。从驱动发电机的原动机形式分类，船舶发电机组有柴油发电机组、蒸汽发电机组、汽轮发电机组、轴带发电机组等。 船舶电站单机容量一般不超过l 000kW，装机总功率不超过5 000 kW(电力推进船和特种船除外)，相比陆上要小得多。船舶电力系统大多采用多台同容量同类型的发电机组联合供配电的方式，以方便管理维护。正常航行时仅有1台或2台发电机向电网供电，但是要求船舶发电机组有较高品质的调速和调压装置来满足负载变化、在突发局部故障时也能保障船
The Daily Operation Mode, It Includes All Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify The Management Process. 编订：XXXXXXXX 20XX年XX月XX日 船舶电力系统的安全管理 简易版
船舶电力系统的安全管理简易版 温馨提示：本管理制度文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 船舶电力供电系统的稳定性，不但直接影响到船舶的安全，也影响到公司这一工作方针的实施。所以必须从以下几个方面入手，管理好船舶电力系统，为安全生产做坚实的保障。 一、辅机的管理 辅机作为发电机的原动力，直接带动发电机运行，它的可靠性，从某种意义上讲，也就是电站的可靠性。据不完全统计，船舶跳电，80%左右是由于辅机原动机的故障引起的。确保辅机原动机的可靠运行，是工作的重中之重。主管轮机员不但要有扎实的轮机知识，还要掌握相当的电气自动化管理知识，随着专职电机
员的逐渐取消，机电合一，是大势所趋。只有懂电气知识的轮机员才能真正管理好燃油发电机： ◎燃油系统保持燃油纯净，运行压力与温度正常、稳定；爆压、排气温度正常。 ◎滑油系统保持滑油纯净，运行压力与温度正常、稳定，安保系统正常工作。 ◎冷却系统保持冷却系统压力温度调节正常，无明显突变，安保系统正常工作。 ◎气路系统保持压缩空气干净、压力稳定，确保启动系统正常工作。 ◎调速系统做好调速器的保养与整定，使之运行准确、灵敏、可靠。 ◎安保系统做好各监控点的设置与各元器件的维护保养，使之动作灵敏、可靠。

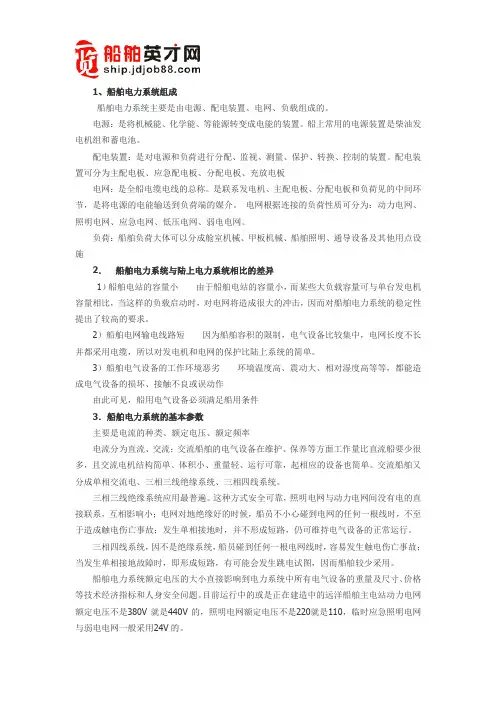

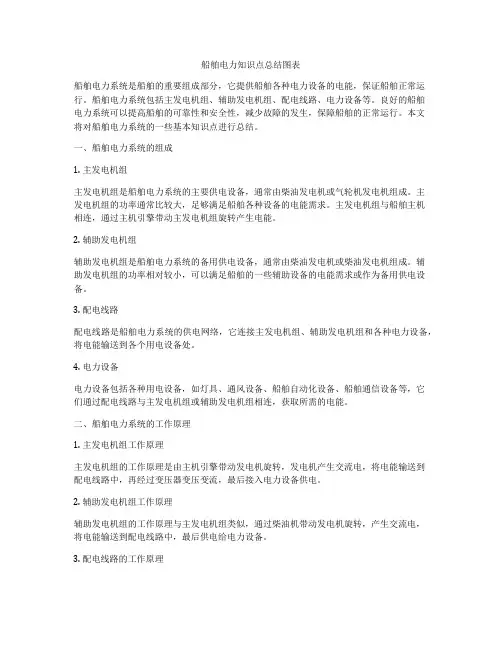

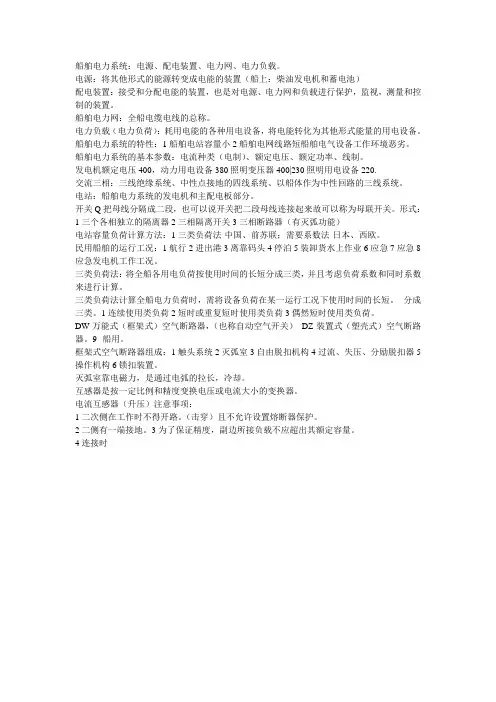

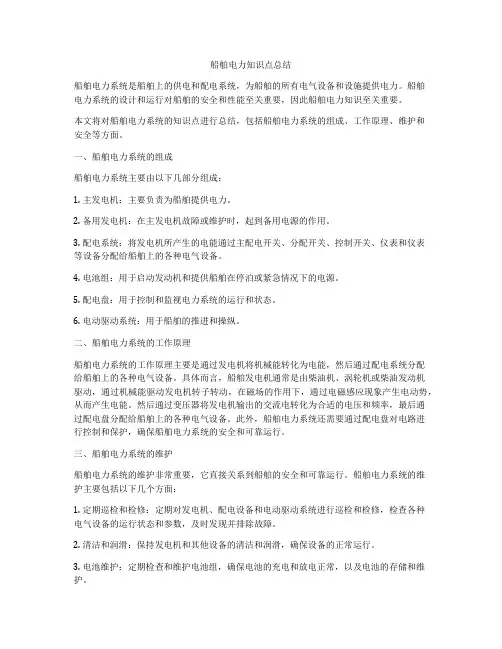

1、船舶电力系统组成 船舶电力系统主要是由电源、配电装置、电网、负载组成的。 电源：是将机械能、化学能、等能源转变成电能的装置。船上常用的电源装置是柴油发电机组和蓄电池。 配电装置：是对电源和负荷进行分配、监视、测量、保护、转换、控制的装置。配电装置可分为主配电板、应急配电板、分配电板、充放电板 电网：是全船电缆电线的总称。是联系发电机、主配电板、分配电板和负荷见的中间环节，是将电源的电能输送到负荷端的媒介。电网根据连接的负荷性质可分为：动力电网、照明电网、应急电网、低压电网、弱电电网。 负荷：船舶负荷大体可以分成舱室机械、甲板机械、船舶照明、通导设备及其他用点设施 2．船舶电力系统与陆上电力系统相比的差异 1）船舶电站的容量小由于船舶电站的容量小，而某些大负载容量可与单台发电机容量相比，当这样的负载启动时，对电网将造成很大的冲击，因而对船舶电力系统的稳定性提出了较高的要求。 2）船舶电网输电线路短因为船舶容积的限制，电气设备比较集中，电网长度不长并都采用电缆，所以对发电机和电网的保护比陆上系统的简单。 3）船舶电气设备的工作环境恶劣环境温度高、震动大、相对湿度高等等，都能造成电气设备的损坏、接触不良或误动作 由此可见，船用电气设备必须满足船用条件 3．船舶电力系统的基本参数 主要是电流的种类、额定电压、额定频率 电流分为直流、交流；交流船舶的电气设备在维护、保养等方面工作量比直流船要少很多，且交流电机结构简单、体积小、重量轻、运行可靠，起相应的设备也简单。交流船舶又分成单相交流电、三相三线绝缘系统、三相四线系统。 三相三线绝缘系统应用最普遍。这种方式安全可靠，照明电网与动力电网间没有电的直接联系，互相影响小；电网对地绝缘好的时候，船员不小心碰到电网的任何一根线时，不至于造成触电伤亡事故；发生单相接地时，并不形成短路，仍可维持电气设备的正常运行。 三相四线系统，因不是绝缘系统，船员碰到任何一根电网线时，容易发生触电伤亡事故；当发生单相接地故障时，即形成短路，有可能会发生跳电试图，因而船舶较少采用。 船舶电力系统额定电压的大小直接影响到电力系统中所有电气设备的重量及尺寸、价格等技术经济指标和人身安全问题。目前运行中的或是正在建造中的远洋船舶主电站动力电网额定电压不是380V就是440V的，照明电网额定电压不是220就是110，临时应急照明电网与弱电电网一般采用24V的。
