交乐学校九年级物理电学计算题专题
1．如图23甲所示电路，滑动变阻器的最大阻值为Ω=401R ，电源电压及灯L 的电
阻保持不变。当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时，电流表1A 的示数为，求： (1)电源的电压； (2)2R 的电阻； (3)灯L 的电阻；
(4)整个电路消耗的最小电功率；(提示：电路的总电阻最大时消耗的电功率最小)。
2．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率
350W 。将它接在220V 的电压下，
（1） 当它处于保温状态时，饮水机中的电流为，这时饮水机消耗的电功率是多大 （2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中，
20℃的水的温度升高到90℃要多少时间
（3） 它的工作原理比较简单：整个电路由一个电热元件R 1、一个限流电阻R 2
和一个温控开关S 组成（如图13）。当S 接a 时，电热元件R 1被接入电路
中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。请你按上述原理完成图13中的电路图。
3．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温
开关。电热毯标牌上标有“220V 40W”字样。问（不考虑温度对电阻值的影响）：
⑴、要使电热毯处于低温挡时，开关S应处于什么状态
⑵、发热电阻丝R0的阻值是多大
⑶、当电热毯处于低温挡时，电路中的电流为，则在10s
内电阻丝R0产生的热量是多少
4．如图10所示电路中，小灯泡L标有“6V 6W”字样，R2＝3
Ω，当S1、S2都闭合时，电流表示数为，这时小灯泡L正
常发光，求：
(1)电源电压U
(2)电阻R1的阻值
(3)当S1、S2都断开时，小灯泡L消耗的功率
5．如图所示的电路中，电源电压恒定为。开关S 闭合后，电流表的示数为，电压表V l 的示数为3V 。当把滑动变阻器的滑片P 移到最右端时，电流表的示数为。
求：①电压表V2的示数；
②电阻R1的阻值；
③滑动变阻器的最大电阻；
④滑片移到最右端时，V l的示数及此时电路消耗的总功率。S
220V
6．如图5 所示电路，电源两端电压U＝ , 且保持不变，R 为保护电阻，L 为标有“6 V 3w”
的小灯泡，不考虑灯丝电阻随温度的变化。电流表量程为0～，电压表量程为0～3v 。
闭合开关S 后，要求灯L 两端的电压不超过额定电压，且
两电表的示数均不超过各自的量程，则滑动变阻器允许接
入电路的最大阻值为。
7．某同学用同一品牌型号如图所示的电水壶做物理实验，测得的数据填在了下面表格内．
请你根据以上数据进行计算与分析：
(1)计算出XX—l型电水壶的工作电流和壶中水所吸收的热量．
(2)计算出XX一2型电水壶所消耗的电能和烧水的效率．
8．冬天，伍珍同学使用电热毯时，发现电热毯有高温和低温档，她决定探究电热毯内部电路．图甲、乙分别为他和裘实设计的电热毯的模拟电路图(电炉丝相当于电热毯内部发热电阻)．
(1)图甲中定值电阻R1=10Ω(置于电热毯外部)，电炉丝R2＝20Ω，请计算低温档时发热
电功率；
(2)图乙中两根电炉丝R2=20Ω、R3＝10Ω，请计算高温档时发热电功率；
(3)请对两个同学设计的模拟的电路进行评
估(请指出你认为好的设计电路，并说明优点和缺点)。
9．如图是一种测量小汽车油箱内油量装置的原理图.压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少.已知：压力传感器R的电阻与所受压力的关系如下表所示.
压力F/N050100150200250300…
电阻R/Ω500380310245200170150…
若压力传感器R的上表面面积为5cm2，汽油热值为× 107J/㎏，汽油密度为×103㎏/m3,电源电压为6V.请回答：
(1)当油与箱总重为600N时，压力传感器R受到的压强是多大
(2)若油箱内油为10㎏时，汽油完全燃烧能放出的热量是多少
(3)如果空油箱的质量为㎏,油量表指针指向2×10-2m3时，
电路中电流是多少
10．如图所示电路，灯泡L上标有“4V 2W”字样，R0=5Ω，R是最大阻值为20Ω的滑动变阻器，其滑片P起初处于中点，电流表的量程是0～，电压表的量程是0～3V。则：（1）只闭合S1，灯泡L恰好正常发光，求电源电压；
（2）只闭合S2，当变阻器接入电路中的电阻为其最大
阻值的一半时，求电路消耗的总功率；
（3）只闭合S2，求滑动变阻器允许接入电路的阻值范围。
11．在物理实验课上，小强用一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；小强用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的倍。求：
(1)电热器正常工作的电流和额定功率；
(2)小灯泡的电阻值。
12．液化气炉是人们目前较普遍地使用的炉具，而电磁炉则是新一代的智能炉具。为了比较它们的耗能费用，小胜进行了调查，得出如下两组数据：
(1)若小胜家一天所需热量相当于把50kg的水从40℃加热到100℃，则他家一天需消耗多
少热量[C水＝×103J/(kg·℃)]
(2)上述热量若靠电磁炉提供，需耗电多少度若靠液化气炉提供，需燃烧多少千克的液化气(1kw·h＝×106J)
(3)通过计算，你认为使用哪种炉具耗能费用更低
（提示：液化气炉热效率是指炉子有效利用的热量与燃料完全燃烧放出的热量之比；电磁炉
热效率是指电磁炉有效利用的热量与消耗的电能之比）
13．如图13所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12Ω，
电流表的量程为0-3A．
(1)当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为多大在10min内电流
通过R1所产生的热量是多少
(2)当开关S1、S2均闭合时，要使电流表安全使用，变阻器接入
电路的阻值不得小于多少R2的电功率的变化范围是多少
14．保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。S是保温箱的温度设定开关，它有三个档，分别为60℃、50℃和40℃，加热功率分别
为90W、72W和45W。电源电压为36V，R1、R2、R3
都是发热体。
（1）当S拨至位置1时，加热功率是多少R1的阻值是
多少
（2）当S拨至位置3时，电路中的电流是多少
（3）当S拨至位置2时，R2的阻值是多少
15．小磊学习了电学知识后．与同学小光一起对他们住宅楼的用电情况作了调查。通过调查得知住宅楼内所有用电器功率(如下表所示)，同时还观测到：在用电高峰时，用电器两端电压达不到220V，最低时电压只有210V；在用电低谷时，电压又略高于220V，最高达225V。
(1)当住宅楼内的所有用电器同时正常工作时，通过输电线的总电流是多少
(2)当用电高峰电压最低时，处于工作状态的白炽灯泡的实际功率为其额定功率的百分
之几(假设灯泡的电阻不变)
16．如图10所示,电流电压不变,灯L上标有"10V 2W"字样,S闭合时灯恰能正常发光,电压表示数为断开时,灯L的实际功率为额定功率的1/4.(灯丝电阻
不变)
求:(1)电源电压U;
(2) 求S断开时,电路消耗的总功率
17．阅读下面短文：
导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称做半导体，除了导电能力外半导体有许多特殊的电学性能，使它获得了多方面的重要应用。
有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低面迅速的增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高。
回答下列问题：
⑴如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其它因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变（填“大”或“小”）。
⑵上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏
电阻附近的温度。如果刻度盘正中的温度刻度值为20℃（如图15所示）
，则25℃的刻度应在20℃的边（填“左”或“右”）
⑶为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用图16中的器材（可增加元件）设计一个电路。
18．如图23所示电路中，R1=10Ω. 当开关S闭合时，电流表示数
为，电压表示数为4V. 求：（1）电源电压；（2）R2的阻值.
19．星期天，小明根据课本中有关“综合实践活动”的要求与提示，对家用电器进行相关观察和研究. 他以一只电热水壶为观察、研究对象，有关记录如下表：
请
你就小明在
观察对象有关活动与相关记录
观察电热水壶铭牌额定电压：220V 额定功率：1kW
观察电能表铭牌有关参数：220V 10（40）A 50Hz 300r/kW?h
在电热水壶烧水时
观察电能表
关闭家里其他用电器，只将电热水壶接入电路烧水. 观
察电能表，表盘在2min内转过了9r.
R1R2
图23
S
R P
A
S3
R1
R2
a S1
S2
图15
活动中获得的有关资料，求解或提出有关问题.
(1)若不考虑温度对电热水壶中电热丝电阻的影响，求电热丝的电阻值.
(2)在电热水壶烧水过程中，根据电能表表盘的转动情况，求2min内电热水壶消耗的电
能和电热水壶的功率.
(3)将问题（2）的求解结果，与小明在活动中记录的有关数据进行比较，提出一个有待
进一步研究的新问题.（注：只提出问题，不要求作说明或解答）
20．如图12所示，电源电压保持不变，电阻R1＝30Ω，电流表A1的示数为，A2的示数为，求电源电压和R2的阻值各为多少
21．张可最近注意到家中的灯泡比平常亮，他猜测可能是电压超过了220V。为了证实猜想，他做了如下的实验，关闭家中其它电器，只开一只“220V100W”的电灯，观察家中标有“3000R／KW·h”的电能表在20min内转了121转。求：⑴这只电灯的电阻多大⑵在20min 内这只电灯消耗的电能是多少⑶张可家此时的实际电压多少⑷为了使这只灯正常发光，应串联一个多大的电阻
22．如图所示,电源电压恒为6V,R1、R2是定值电阻，滑动变阻器最大值为R，当断开S2、S3、闭合S1时，移动滑片P，电路消耗功率的最大值
和最小值之比为4：1;当断开S1和S3、闭合S2时，滑片P在a点（此时滑动变阻器连入电路中的电阻为1/4R）和在最右端电流表的示数之2：1当S1、S2、S3都闭合时，电流表的示数为
.求:①R1和R的比值; ②R2和R的比值; ③R1、R2、R3的值。
23．如图所示的电路中，电源电压保护不变，没有变阻器的最大阴值是40Ω。闭合开关S 后，当滑动变阻器的滑片P置于端时，电流表的示数为，电压表的示数为6V。求
（1）电阻R 1的阻值是多少
（2）当滑动变阻器的滑片置于a端时，电流表和电压表的示数分
别是多少
（3）滑动变阻器的滑片在a、b两端点处时，R1消耗的功率之比。
24．微波炉是一种效率很高的家用电器。可是有一天，小宇在商场中听到了顾客和售货员的一段对话：售货员说，微波炉很省电，加热食品又快；顾客说，微波炉很费电，他家的微波炉一开保险丝就熔断。小宇听了很迷惑，到底谁说得对呢他用家里的微波炉进行了实验（铭牌见表）。将一瓶550毫升的矿泉水倒入杯子中，用温度计测得初温为20℃，放入微波炉中以最大功率加热2分钟，取出后测得水温为62℃。请你帮小宇计算出以下两个量：
⑴微波炉以最大功率加热时电路中的电流。（结果保留两位小数）
⑵微波炉以最大功率加热2分钟消耗的电能。小宇又用“220V，800W”的电热水壶，使
等量的水升高同样的温度用了4分钟。可见，售货员说“省电”的意思
是；而微波炉一开保险丝就熔断的原因
是。
25．如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
⑴连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不
发光。由此可以确定为同一导线的两端（填字母，下同）。
⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，
另一端只需接触一根导线就能将两两根导线辨别开。
26．如图14所示，电源电压恒定不变，当S断开时，电压表示数为10Ｖ。当开关S闭合后，电压表的示数为6Ｖ，电流表的示数为Ａ，求:
(1)两灯泡的电压U1和U2分别是多少
(2)（2）两灯泡的总功率
27．(8分)某工厂设计了两种淋浴器。一种是淋浴时电流直接对流动的水加热；另一种则是备有水箱，待箱中的水加热至合适的温度后再供淋浴。按一般淋浴要求：淋浴器用水的流量约为10Ｌ/ｍｉｎ，合适的水温约50℃，用水时间约为5 ｍｉｎ，加热前的水温按20℃考虑。一般家庭供电电路允许的最大电流为20Ａ。请根据以上情况和要求完成：
（1）按淋浴器用水的流量为10Ｌ/ｍｉｎ，每分钟用水多少kg
（2）电加热的效率为70%，他一次淋浴约消耗多少电能
（3）通过具体的计算，结合数据分析论证哪一种淋浴器不适合一般家庭选用
28．（10分）如图所示,L是标有“2V 1W”字样的灯泡，电流表A1、电流表A的量程均为0~,电源电压保持不变。将滑动变阻器的滑片P滑至b端。
（1）断开S1、闭合S2，电压表的示数为，电流表A的示数为.
求滑动变阻器的最大阻值以及它在1min内产生的热量；
（2）闭合S1、S2，电流表A1的示数为，求R1的阻值；
（3）断开S1、S2，为了保证电路的安全，求滑动变阻器的阻值调节范围。
29．（5分）如图18所示，电源电压保持不变。滑动变阻器R 0的滑片位于右端，当开关S 1
闭合、S 2断开时，电流表的示数为I ，电阻R 1消耗的电功率P 1=2W ；当开关S 1断开、S 2闭合时，电流表的示数为I
，电阻R 2消耗的功率为P 2=2W 。
若I ∶I ＝2∶1。求：⑴R 0和R 2的比值；⑵开关S 1断开、S 2闭合，滑片位R 0中点时，电路消耗的总功率。
30．（9分）2005年福建省节能宣传周的主题是：科学用电，共建节能型社会。提倡居民夏季期间空调温度设定在26℃~28℃。为响应倡导，小明将家中的一台额定电压为220V ，制冷额定功率为1000W 的空调，温度设定从原来24℃改为28℃，仅此一项措施，家中的电能表平均每天少走·h 。求：
（1）这台空调正常制冷时，工作电流是多少（计算结果保留一位小数） （1）这台空调一个月（按30天计算）可节约电能多少kW ·h
（3）若某边远山区的“希望小学”，每间教室仅有两盏“220V 40W ”电灯，那么小明家中的这台空调一个月所节约的电能，可供这两盏电灯正常发光多少小时
参考答案
1．解：(1)A A A I I I R 3.06.09.0211=-=-=
V A R I U R 12403.011=Ω?==
(2)Ω===
206.01222A V I U R (3)V A R I U R 8402
1
4.021'1'11=Ω??=?=
V V V U U U R L 4812''=-=-=
Ω===104.0411
'A V I U R L L
(4)∵当电路中电阻最大时，消耗的电功率最小
∴当1S 、2S 断开，滑片P 滑到b 端时电路中电阻最大，最大值为： Ω=Ω+Ω=+=5010401L R R R 总
最小功率值为：W V R U P 28850)12(2
2=Ω
==总.
2．（1）=p UI=220W A 221.0=? （3分）
（2）设需要的时间为t ，因Q=pt W W Q t cm ==?,, （1分）
t cm pt ?= （1分）
m in 7420350705.0)/(102.43==??????=?=s W
C kg C kg J P t cm t （2分）
（3）
（3分）
评分标准:本题10分。
3．⑴开关应处于断开状态……………………………………………………………………①
⑵R 0 =
额
2P U 额=40
2202
=1210（Ω）…………………………………………………………② ⑶电阻丝10s 内产生的热量Q = I 2
R 0t = 2
×1210Ω×10s=121J ………………③ 4．(1)当S 1、S 2都闭合时，R 2短路，R 1与L 并联接入电源两端
∵L 正常发光
∴电源电压U ＝U L ＝6V……………………………………………(2分) (2) ∵P L ＝I L U L
∴I L ＝
L L U P ＝V W 66＝1A ……………………………………（1分) R 1＝11I U ＝L I I U -1＝A
A V
12.16-＝30Ω…………………………………(1分)
(3)当S 1、S 2都断开时，R 2与L 串联在此电路中
R L =L L
P U 2
=W V 6)6(2=6Ω…………………………………………(1分)
I L ＝I ＝R U ＝L R R U +2＝Ω+Ω636V ＝32
A ．．．．．．．．．．．．．．．．．．．．．．．（1分）
P L ＝I L 2
R L =2)3
2(A ×6Ω=…………………………………(1分)
答：(1)电源电压U 等于6V (2)．电阻R 1的阻值为30Ω (3)小灯泡L 消耗的功率为
5. 解：(1) 小明家能接入电路的用电器的最大总功率为：
P M ＝UI M ＝220V ×20A ＝4400W 2分
（2）空调机持续工作消耗电能为：
W ＝Pt ＝×＝
则电能表的示数应变为：
＋＝＝ 2分 (3) 小电器在4min 内消耗电能为：W ＝
600
1
kWh 则小电器的功率为：
P ＝t W ＝h
kW h
60
146001?＝＝25W 2分
6、（1）R U I =（1分） Ω==152.03A
V
R （1分） （2）A V R U I 4.015611=Ω=
=（2分） ∵I 1< ∴选用0～量程的电流表（1分）
7、解：（1）（2分）根据电能表读数的变化，这段时间电视机消耗的电能为：
W= （2分）
（2）（4分）待机时间：t 1=70h （1分）
待机功率：W kW h
kWh
t W P 1001.0707.01====
（3分） （3）（2分）共消耗的电能：W=n ·Pt 2 （1分）
= 6×105
×10W ×15h ×30=×106
kWh （1分） （4）（2分）关机时要断开电视机的电源开关。 8、解：（1）压力传感器R 受到的压强 Pa 102.1m 105N
600624?=?==
-S F p （2）10㎏汽油完全燃烧能放出的热量 J 104.610kg J/kg 104.68
7?=??
（3）油箱内油的质量kg 2.14m 102kg/m 100.7132
3
3
=???==-V m ρ
油箱与油的总质量kg 20kg 2.14kg 8.5=+=总m
压力传感器R 上受到的压力N 200N/kg 10kg 20=?===g m G F 总 由表可以看出，当R 受到压力为200N 时，R 的阻值为200Ω
电路中电流 A 03.0200V 6=Ω
==
R U I 9、解：（1）电热器正常工作电流：
A V R U I 5.02010=Ω
==
（2分） 电热器额定功率
W A V UI P 55.010=?== （1分）
（2）电热器与小灯泡串联后
P 实＝额
R I R I 额实2264.0=
A I 实4.0= （2分）
V A R I U 实电热器8204.0=Ω?== （1分） V V V －U 灯2810== （1分） 所以Ω==
=
54.02A
V
I U R 灯
灯L （1分） 说明：其它运算方法正确即给分
10、解：(1)S l 、S 2断开时，L 与R 串联，L 正常发光 I=0．5A R L =12Ω R 总=24Ω R 1=12Ω Q=1．8 ×103
J
(2)解：S 1、S 2闭合时，L 被短路，R 1与R 2并联U1=12V I 1=lA 为使电流表安全使用，必须有I 总≤3A I 2大=6Ω
即变阻器接入电路的阻值不得小于6Ω P 2大=24W P 2小=12W
R 2的功率范围是：12W 到24W 2
11、解：（1）电能表允许负载最大功率P 最大=UI=220V ×10A=2200W （2分）
现有用电器总功率：
P 现有=40W ×8＋100W ＋150W ＋100W ＋750W=1420W （1分）
如果再装上空调机，总功率为1420W ＋1000W=2420W ＞2200W ，超过电能表允许负载最大电功率，所以不能再安装一台1000W 的空调机. （1分）
其它方法正确合理同样给分.
（2）（3分） ①换用允许通过电流更大的电流表；（1分）
②另外拉一对电线供空调机专用；（1分）
③换用熔断电流更大的保险丝，同时应考虑电线的安全性.（1分） 25、解：(1)用电器全部正常工作时输电线中的电流I
由P=UI 得
I=P ／U=44000W/220V=200A …………………………………………2分
(2)白灯泡的实际功率为额定功率的百分之几
由P=UI 和I=U ／R 得
P=U 2
／R …………………………………………………………2分 则有P 实/P 额×100％=(210V/220V)2
×100％≈91％…………………2分 12、解：（1）电热器正常工作电流：
A V
R U I 5.02010=Ω
==
（2分） 电热器额定功率
W A V UI P 55.010=?== （1分）
（2）电热器与小灯泡串联后 P 实＝额
R I R I 额实2264.0=
A I 实4.0= （2分）
V A R I U 实电热器8204.0=Ω?== （1分） V V V －U 灯2810== （1分） 所以Ω==
=
54.02A
V
I U R 灯
灯L （1分） 说明：其它运算方法正确即给分
13、(1) U 1=I 1R 1=×10Ω=2V ……………………… 2分
U = U 1 +U 2=2V+4V=6V …………………………1分 (2)R 2=——=——=20Ω………………………………3分 （本题求解U 与R 2的顺序可以颠倒,求解方法不止一种）
14、（1）R =——=————=Ω…………………2分
（2）W =———×1kW ·h= kW ·h （或×105
J ）………………2分
P =——=——————
=900W ………………2分 （3）为什么计算的电功率小于（或“不等于”）电热水壶的额定功率或计算的功率变小(或
“计算的功率不等于热水壶额定功率”)的原因是什么或计算的电功率变小(或“不等于热水壶的额定功率”)是由于热水壶不正常工作吗 ……………2分 31、解：V A R I U 12304.011=Ω?==Ω===
158.01222A
V
I U R 15、答案：⑴484Ω ⑵×105
J ⑶242V ⑷Ω
16、解：①断开S 2和S 3、闭合S 1时，R 1与R 串联，P 在最左端时电路有最大功率P 大═U 2
/R 1；当P 在最右端时，电路有最小功率P 小═U 2
/（R 1＋R ）； ∴P 大/ P 小═U 2
/R 1×（R 1＋R ）/ U 2
═4/1 ∴R 1═1/3×R ∴即R 1/R═1/3
②当断开S 1和S 3、闭合S 2时，P 在a 点时，R 2和R 串联，I a ═U/（R 2＋1/4R ）， P 在最右端时I 右═U/（R 2＋R ）
∴I a /I 右═U/（R 2＋1/4R ）×（R 2＋R ）/U═2/1 ∴R 2═1/2R 即R 2/R═1/2。
③当S 1、S 2、S 3都闭合时，R 被短路，R 1、R 2并联，有 R 总═R 1R 2/（R 1＋R 2）═1/3R×1/2R÷（1/3R ＋1/2R ）═1/5R I 总═U/ R 总═6V÷1/5R═ ∴R═24Ω
∴R 1═1/3×R═8Ω，R 2═1/2R═12Ω. 17、答案：（1）20Ω （2） （3）1/9
18、解．（１）当开关断开时，电压表示数即为电源电压。
U 2 I 4V
9 300 W t ×105
J
2×60s
Ｕ＝１０Ｖ
当开关闭合时，电压表示数即为Ｌ２两端的电压。
Ｕ２＝６Ｖ
Ｕ１＝Ｕ－Ｕ２＝１０Ｖ－６Ｖ＝４Ｖ
（２）两灯消耗的总功率
Ｐ＝ＩＵ＝０.４Ａ×１０Ｖ＝４Ｗ 19、解：（1）淋浴器每分钟用水体积为V
V=10Ｌ/ｍｉｎ×1min=10Ｌ=10-2
ｍ3
①
ｍ=ρV =1×103 kg/ｍ3×10-2ｍ3
=10 kg ②
（2）Ｗ=Ｑ/η
=C ｍ/
Δｔ/η ③
=×103[Ｊ/(kg.℃)]×10 kg ×5×(50℃-20℃)/ =9×106Ｊ ④
(3)若选用电流直接加热按一次淋浴消耗电能约×106
Ｊ,而每次淋浴时间5ｍｉｎ 则电路提供的电功率为：
P=W/ｔ=9×106
Ｊ/5×60S=30000W=30KW ⑤
一般家庭不可能达到30KW 电功率,所以电流直接加热型电热淋浴器不适合。
（学生按其它方法讨论，只要思路和计算论证正确同样给分）
20、答案：（1）约 （2） （3）
21、答案：（1）小琼的设计符合电热箱功率要求，理由略。 （2）其他设计方案
方法一：将两根500W 的电热丝并联接人电热箱
方法二：将两根2000W 的电热丝串联接入电热箱也可
22、答案：(1) t 108.6kg 108.6kg
j 109.2j 10972.1q 697
17?=?=??==放
Q m (2分) （2）W 省＝W B - W A ＝ P B t - P A t = (P B - P A )t
= —×12× 500h = 2040 kW ·h (1分)
l2年共节约电费：2040 kW ·h × 元/kW ·h = 1020元 (1分)
(3)建议购买高效节能型空调．因为高效节能型空调能节约能源、提高效率、保护环境． (1分)
23、解：(1)电阻的阻值：
R=U 2
／P= (12V)2
／18W=8Ω (1分) 通过电阻的电流：
I=U ／R 串=U ／2R=12W(2×8Ω)= (1分) 电路通电5min 产生的热量：
Q=IR 串t=2×2×8Ω×60×5s=×103
J (1分) (2)2∶1 (1分)； 见下左图 (1分) (3)见下右图 (2分)
24答：1）发电机的工作原理是电磁感应现象 由题意所知，W ＝×1010
kWh P=×106
kW
根据P ＝t
W
得到h t kW
kWh
P
W 3104.2102.11056
10
?===
?? （2）完全燃烧千克煤所放出的热量Q ＝qm=×107
J/㎏×㎏=×107
J W 有=1kWh=×106
J
发电机的效率%30%%66
102.1106.3Q
=??=
??J
J
W ＝有η （3）灯泡的实际电功率P 实＝W s
J t W 816001086.441
1
==
?
根据P ＝UI I ＝
R
U 得
P ＝R
U 2
P 额＝
R
U R
22P 实额＝
，实U
25、答案：解：S 1、S 2都闭合时，R 2、R 3并联总电流I =U / R 2+ U / R 3=6/3+6/6A=3A （3分） S 1、S 2都断开时，R 1、R 2串联总功率P=U 2
/( R 1+R 2)=36/(2+3)W= （3分） 答：电流表示数为3A ，总功率为。
26、答案：（6分）（1）细铜丝的电阻较大，（1分）根据焦耳定律，在电流和通电时间相同的情况下，电阻越大，产生的热量越多，所以细铜丝熔断.（1分）
（2）5s 内粗铜丝产生的热量Q = I 2
R 1t ………（1分） = 32××5 J
= J ………（1分） （3）细铜丝的电阻值R 2 = U /I = 3/3Ω
= 1Ω ……………… （1分） （4）较粗.(1分)
27、答：6分）
（1）导线连接正确得（1分）
（2）电阻R 为184Ω（1分）（或额定功率为184W、额定电流为1A等）
（3）电路图正确（1分）分压作用（或分得电压的作用）（1分）
（4）考虑到安全用电，小明的选择是合理的；考虑到能量的充分利用，小明的选择就不合理.（2分）
1、如图所示，电源两端电压U=9V保持不变。当开关S1闭合、S2断开，滑动变阻器滑片P在中点时，电压表V1示数为U1，电压表V2示数为U2，电流表示数为I1；当滑动变阻器滑片P移至B端时，电压表V1示数为U1′，电压表V2示数为U2′，电流表示数为I2；当开关S1、S2都闭合，滑动变阻器滑片P移至A端时，电流表示数为I3。已知：R1=12Ω，U1∶U1′=2∶3，I2∶I3=1∶3。求： （1）U2∶U2′；（2）R1∶R2；（3）I1的大小。 2、如图所示，电源电压不变，灯丝电阻不变。 滑动变阻器的最大阻值为R2。开关S1、S2都断开， 变阻器的滑片P移至最右端时，灯L恰能正常发光， 滑片P移至最左端时，灯L消耗的电功率与它的额 定功率之比为4∶9，R2消耗的电功率为P2。当两个 开关都闭合，变阻器滑片P移至最左端时，电流表 示数为1.5A，R1消耗的电功率为9W。此时电路总功 率P总∶P2=18∶1。求： （1）两个开关都闭合，变阻器的滑片P移至最 左端时，电路消耗的总功率P总； （2）灯L的额定电功率P L0。 3、如图所示，电源电压不变，R 1的阻值为20Ω，滑动变阻器 的最大阻值为R2。当开关S闭合，S1、S2断开时，将滑动变阻器 的滑片置于b端，此时电压表示数为U1，R3消耗的功率P3为6.4W； 当开关S、S2闭合，S1断开时，电流表的示数为I1，电压表的示数 为U2；当开关S、S1、S2都闭合时，将滑动变阻器的滑片置于中点， 电流表的示数为I2。已知I1∶I2=3∶7，U1∶U2=2∶9。求： （1）R2的阻值；（2）电源两端的电压； （3）当开关S、S1、S2都闭合，滑动变阻器接入电路的电阻为 2R2/3时，整个电路在10min内消耗的电能。

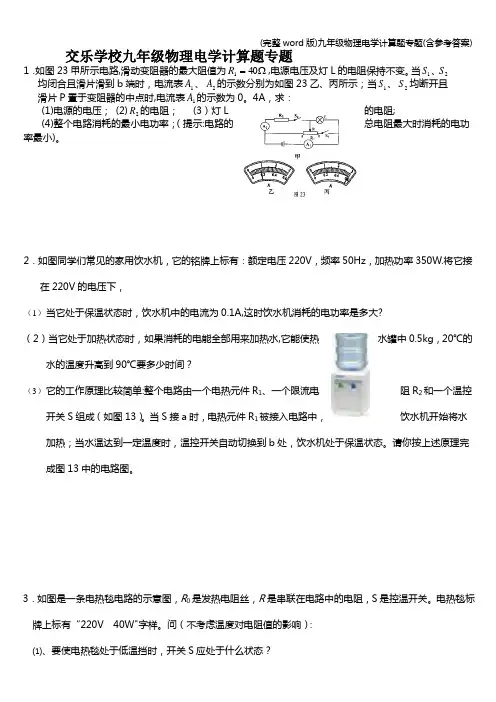

交乐学校九年级物理电学计算题专题 1．如图23甲所示电路，滑动变阻器的最大阻值为Ω=401R ，电源电压及灯L 的电 阻保持不变。当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时，电流表1A 的示数为0.4A ，求： (1)电源的电压；(2)2R 的电阻； (3)灯L 的电阻； (4)整个电路消耗的最小电功率；(提示：电路的总电 阻最大时消耗的电功率最小)。 2．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功 率350W 。将它接在220V 的电压下， （1） 当它处于保温状态时，饮水机中的电流为0.1A ，这时饮水机消耗的电功率是多大？ （2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中 0.5kg ，20℃的水的温度升高到90℃要多少时间？ （3） 它的工作原理比较简单：整个电路由一个电热元件R 1、一个限流电阻R 2 和一个温控开关S 组成（如图13）。当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。请你按上述原理完成图13中的电路图。 3．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。电热毯标牌上标有“220V 40W ”字样。问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？ ⑵、发热电阻丝R 0的阻值是多大？ ⑶、当电热毯处于低温挡时，电路中的电流为0.1A ，则在10s 内电阻丝R 0产生的热量是多少？ S 220V
一．电流、电压、电阻 一、选择题 1．下列说法正确的是 [ D] A．短导线的电阻比长导线的电阻小 B．粗导线的电阻比细导线的电阻小 C．铜导线的电阻比铁导线的电阻小 D．同种材料长度相等，粗导线的电阻比细导线的电阻小 2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［ B］ A．大于3：1 B．等于3：1 C．小于3：1 D．等于1：3 3．下列说法中正确的是［B ］ A．铁导线的电阻一定比铜导线的电阻大 B．同种材料的导线，若长度相同，则细的导线电阻大 C．长度相同的两根导线，细的导线电阻一定大 D．粗细相同的两根导线，长的导线电阻一定大 4．有关导体电阻的说法，正确的是［ C］ A．粗细相同的两根导线，长度大的，电阻一定大 B．长度相同的两根导线，横截面积小的，电阻一定大 C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一 D．铝导线的电阻一定比铜导线的电阻大 5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［B ］ A．a和b B．a和c C．c和d D．b和d 6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［CD ］ A．a和c B．b和c C．a和d D．b和d 7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［A ］ 8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［ D］
A．向左滑动B．向右滑动 C．向左、向右均可以D．无法实现 9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［B ］ A．只拔出铜塞a、b，接入电路电阻为7欧姆 B．只拔出铜塞c、d，接入电路电阻为7欧姆 C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行 D．将铜塞a、b、c、d全拔出，接入电路的电阻最小 10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［ B］ A．C和B B．A和C C．A和D D．B和D 11．决定导体电阻大小的因素是［D］ A．加在导体两端的电压 B．通过导体的电流强度 C．导体的电功率 D．导体的材料、长度、横截面积 12．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［B ］ A．连入变阻器时，应使滑片位于变阻器值最大的位置 B．电键、安培表应接在靠近电源电流流出的一端 C．连入电键时，应先将电键打开 D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端 13．在图18所示的电路中，有可能造成电源和安培表都损坏的是［A ］
电学计算题强化 1．在图10所示的电路中，电源电压为6伏，电阻R 1的 阻值为10欧，滑动变阻器R 2上标有“20Ω 1A ”字样。求： (1)将滑片P 移至最左端后，闭合电键S ，此时电流表的示数为 多少? (2) 当滑片P 从最左端向右移动时，R 2连入电路的电阻是它最大阻值的一半，所以通过 R 2的电流也是滑片P 位过程中，小明同学发现：电流表的示数在增大。为此，他认为“当滑片位于中点于最左端时电流值的一半”。 ①请判断：小明的结论是 的。（选填：“正确”或“错误”） ②请说明你判断的理由并计算出这时电压表的示数。 2、在图12所示的电路中，电源电压保持不变。电阻R 1的阻值 为20欧，滑动变阻器R 2上标有 “20Ω，2A ”字样。闭合电键S 后，当滑动变阻器的滑片P 在中点位置时，电压表V 1的示数为4伏。求： （1）电流表的示数； （2）电压表V 的示数； （3）在电表量程可以改变的情况下，是否存在某种可能， 改变滑片P 的位置，使两电压表指针偏离零刻度的角度恰好相同?如果不可能，请说明理由；如果可能，请计算出电路中的总电阻。 3．在图11所示的电路中，电源电压为12伏且不变，电阻R 1的阻值为22欧，滑动变阻器R 2上标有“10 1A ”字样。闭合电键S ，电流表的示数为0.5安。求： （1）电阻R 1两端的电压。 （2）滑动变阻器R 2接入电路的阻值。 （3）现设想用定值电阻R 0来替换电阻R 1，要求：在移动滑动变阻器滑片P 的过程中，两电表的指针分别能达到满刻度处，且电路能正常工作。 ①现有阻值为16欧的定值电阻，若用它替换电阻R 1，请判断：________满足题目要求（选填“能”或“不能”）。若能满足题目要求，通过计算求出替换后滑动变阻器的使用范围；若不能满足题目要求，通过计算说明理由。 图10 图12 R 2 P A R 1 S V V 1 图11 A R 1 P V R 2 S
物理电学计算经典练习 解题要求：1.写出所依据的主要公式或变形公式 2.写出代入数据的过程 3.计算过程和结果都要写明单位 1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求： 1）通过电阻R1的电流I1; 2）电阻R2两端的电压U2。 （2A,8V） 2．如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求： 1)电压表的示数； 2)电阻R1=？(6V30Ω) 3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A； 求：电阻R1， R2各为多少欧？(200Ω50Ω) 4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W. 求：电源电压U及电阻R1和R2的阻值。(15V 5Ω 10Ω) 5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时； 求：1）通过电阻R2的电流为多少？ 2）R2两端的电压为多少？ 3）5min内电流通过R2做功多少？ (0.25A 0.75A) 6. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。求： 1）当开关S断开时电流表A的读数 2）当开关S闭合时电流表A的读数
7. 如图6所示，电源电压U不变，R1=6Ω. 1)当开关S断开时电流表A的示数为1A,求R1两端的电压； 2)当开关S闭合时电流表A的示数为1.2A,求R2的电阻值。 (6V 30Ω) 8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。 求:电阻R2两端电压和电阻R1的电功率。(5V 1W) 9．如图8所示，电源电压为8V，且保持不变。R1=4R2。当开关S断开时，电流表的示数为2A。 求：1）电阻R1和R2的阻值各为多少欧？(4Ω 1Ω) 2）当开关S闭合时电阻R1和R2的电功率各为多大？(16W 64W) 10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1和R2的电流之比为I1： I2=2：3。求：电阻R2的阻值和电源的总电压。 (4Ω 2V) 11．如图10所示，灯上标有“10V2W”的字样。当开关S闭合时，灯L恰能正常发光，电压表的示数为2V。当开关S断开时，灯L的实际功率仅为额定功率的1/4。求：电阻R2的阻值。(60Ω) 12．如图11所示，当灯正常发光时，求：1）通过灯泡的电流是多少？2）电流表的示数是多少？(2.5A 3A) 13.如图12所示，A是标 有“24V 60W”的用电器， E是串联后电压为32V的 电源，S为开关，B是滑
初中物理电学计算题解答示例 1.如图的电路中,电源电压为12V,且保持不变,当电键S闭合时,电流表A的示数为,电压表V的示数为8V, 求: (1)电阻R2的阻值（2）电流表A的最大示数（3）电阻R2消耗的最大功率 2. 3. 解:(1)电压表测的是R两端的电压,R与R2串联,所以R2两端的电压为:U2=U源-U=12V-8V=4V R2=U2/I=4V/=20Ω (2)当滑动变阻器的阻值为0时,电流表示数最大,所以.I最=U源/R2 =12V/20Ω= (3)当滑动变阻器的阻值为0时,R2分得的电压最大,即等于电源电压,这时功率也最大: P=(U源)*(I 最 )=12V* = 2.如图所示,电源电压不变,R为0-20Ω的滑动变阻器，R0为防止短路的定值电阻，当变阻器的接入电阻为 10Ω时，电流表的示数为，在改变R的接入电阻的过程中，记录到电流表的示数分别为，，，。在上述数据 中，只有哪一个有可能是变阻器接入电阻为8Ω时的电流值 解(1)由于电路中的总电阻变小,电路中的电流必然增大,所以可先淘汰(因为它小于 (2) 因为串联电路中电压的分配与电阻成正比,因而当滑动变阻器的阻值由10Ω降为8Ω时,它两端的电压
必然会减小,我们分别用，，与8Ω相乘可得滑动变阻器分得的电压分别为 , 4V, ,而其中只有小于4V,所以只有是正确的 4."220V 100W"的灯泡正常工作时的电阻是多少若把这只灯泡接到110V的电源上,灯泡的实际电功率为多少工作10分钟消耗电能多少1度电能让它工作多少小时 解:(1)灯泡电阻为:R=U^2/P=(220V)^2/100W=484欧 (2)实际功率:P1=U1^2/R=(110V)^2/484欧=25W。 (3)10分钟消耗的电能:W=Pt=25W*600s=15000J。 (4)在110V下:t=W/P=25W==40h 5. 已知电阻R为20欧。断开电键K时，电流表A的示数为安；闭合电键K时，电流表A的示数为安。求:(1）电源电压U （2）灯L的阻值。（3）电键K断开时，通电10秒，电流通过L所做的功 解:(1)由于电键闭合与断开时通过灯泡的电流是个定值,所以电键闭合时通过R的电流为: 则可以求出电源电压U=IR=*20Ω=8V (2)R灯=U/I灯=8V/=40Ω （3）W=I^2*R*t=^2*40Ω*10S=16J
初三物理电学计算题难题（答案） 1、（1）R2=U2/I2=1伏/0.1安=10欧（2）R1=U1/I1=5伏/0.1安=50欧 当滑片移到最右端时，电路中的电流最大，R1消耗的电功率最大，即 P1=U1I1= U2/ R1 =（6伏）2/50欧=0.72瓦 （3）“100Ω2A” ∵ R1、R2串联，又要使R1、R2两端的电压相等，根据串联电路分压的特点U1=U2=3伏R1=R2=50欧 ∴选择“100Ω2A”规格的滑动变阻器 2、（1）∵R1和R2 并联∴U电源=U1=U2=6伏 （2）I1=U1/R1=6伏/15欧=0.4安电流表A1示数0.4安 （3）∵当R2滑片在滑动过程中A1示数不变，仍为0.4安 ∴A1不会满刻度 那么当A满刻度时应有2种可能： a.A读数为0.6安则I2 =I-I1=0.6安-0.4安=0.2安 R2=U2/I2=6伏/0.2安=30欧 b.A读数为3安则I2 =I-I1 =3安-0.4安=2.6安〉2安会损坏滑动变阻器所以不能为3安。 3、（1）U＝U1＋U2＝4伏＋8伏＝12伏 （2）R1＝U1/I＝U1/I1＝4伏/1安＝4欧 （3）若U′1＝U′2，则U′1＝U′2＝6伏 I2′＝I1′＝U1′/R1＝6伏/4欧＝1.5安 R2′＝U2′/I2′＝6伏/（1.5安）＝4欧 若U′2＝5U′1，则U′1＝2伏，U′2＝10伏 I2′＝I1′＝U1′/R1＝2伏/4欧＝0.5安 R2′＝U2′/I2′＝10伏/（0.5安）＝20欧 4、（1）∵电路是并联电路，U= U1=U2 ；I= I1 +I2= 0.8A ∴I2=I－I 1=0.8A－0.5A=0.3A R2=U/I2=12V/0.3A=40Ω （2）∵I 1不变，滑动变阻器允许通过的最大电流2A＜(3A－0.5A) ∴通过滑动变阻器的电流最多为I2′= 2A R2′=U/I2′=12V/2A=6Ω 5、(1) (2) R2=50欧时，电流表示数最小 R最大=R1+R2=10欧+50欧=60欧 (3)∵U=6伏，且V表选用大量程，∴V表不可能达到满刻度
初三物理电学练习题及答案 一、填空题 1．如图所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的，使电路中产生持续的_______，这种思维方法称为“类比法”。 2．在如图所示的电路中，合上开关S后，电压表V1的示数为2V，电压表V的示数为6V，电流表A的示数为0．3A。则通过灯L1的电流为______，电压表 V2示数为_______。 3．如图所示，电源电压保持6V不变，R=10Ω，R＇上标有10Ω 1A字样，当滑动变阻器的滑片从上端滑到下端时电压表的示数变化范围是～，电流表的变化范围是～。 4．某型号摄像机的随机蓄电池的容量是“Ah”，输出电压为1V。这样的蓄电池充好电后，能释放的最大电能为__________J。 5．把如图所示的“220V 100W”的灯泡，灯丝电阻为Ω，接到110V的电路上，若不考虑灯丝电阻变化，则此时灯泡的实际功率是_______；额定功率是。 6．小灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图。由图可知，当小灯泡L正常发光时，通过其灯丝的电流是 A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为
_______W。 7．当电源插头出现如图所示的甲、乙两种情况时，一旦插入插座内，会造成短路的是___________。 8．小明想在家里安装一盏照明灯，如图是他设计的电路，请你帮他在图中的虚线框内填入开关和电灯的符号；小明请电工师傅正确安装完毕，闭合开关，电灯不亮。电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为。 二、选择题 9．以下说法中正确的是 A．只有固体与固体之间相互摩擦，才会摩擦起电 B．把A物体和B物体摩擦，结果A物体带负电，B物体带正电，由此可判定A 物体得到电子 C．分别用丝线吊起甲、乙两通草小球，互相靠近时若互相吸引，则它们一定带有异种电荷 D．用丝绸摩擦过的玻璃棒靠近一个用细线吊起的塑料小球，小球被排开，小球一定带负电 10．下列说法中，正确的是 A．电功率是表示电流做功多少的物理量 B．电功率是表示电流做功快慢的物理量 C．用电器的电功率越大，做功越多 D．用电器的电功率越大，发热越多
物理电学计算经典练习 1. 如图1所示，已知R=2Q , R 2=4Q 12V;扌 图1求： 1) 通过电阻R的电流I 1； 2) 电阻R2两端的电压U2。 (2A,8V) 2. 如图2所示，电流表示数为0.5A,民=20 Q ,通过R的电流是0.3A，求： 1) 电压表的示数； 2) 电阻R1=? (6V30 Q )
3. 如图3所示，电源电压为8V, R=4R,电流 表A 的示数为0.2A ; 求：电阻 R, R 2各为多少欧？ (200 Q 50Q ) 4. 如图4所示，电源电压U 不变，当开关S 闭 合 时，通过电阻R 的电流为3A 。当电路中开关 S 断开时，R 两端电压为5V , R 的电功率为10W. 求：电源电压 U 及电阻R 和R 2的阻值。(15V 5 Q 10 Q ) Rj A 图3
5. 把阻值为300Q的电阻R接入电路中后，通过电阻R的电流为40;把阻值为200Q的电阻R和R串联接入同一电路中时； 求：1)通过电阻R的电流为多少？ 2) R两端的电压为多少？ 3) 5内电流通过艮做功多少？ (0.25A 0.75A) 6. 如图5所示，电源电压恒为3V,知R i=12 Q , R 2=6Q。求： 團5 1) 当开关S断开时电流表A的读数 2) 当开关S闭合时电流表A的读数
7. 如图6所示，电源电压U不变，R i=6Q. 1)当开关S断开时电流表A的示数为1A, 求R,两端的电压； 2)当开关S闭合时电流表A的示数为1.2A,求R的电阻值。(6V 30 Q) &如图7所示，定值电阻R,和F2串联，电源电 压为7V,电流表的示数为0.5A, R 2的电功率为 2.5W。 求:电阻R两端电压和电阻R的电功率。(5V 1W) 9. 如图8所示，电源电压为8V,且保持不变。 R=4R。当开关S断开时，电流表的示数为2A。 求：1)电阻R和R的阻值各为多少欧？(4 Q 1 Q) 2)当开关S闭合时电阻R和R的电功率各为多大?
初中物理计算题分类复习 一、串、并联电路计算： 1、在图1所示的电路中,当S 1闭合,S 2、S 3断开时,电压表的示数为6 V,当S 1、S 3断开,S 2闭合时,电压表的示数为3 V.求：（1）电源电压是多少?（2）当S 1、S 3闭合,S 2断开时,电压表的示数为多少? 2、图2所示，用电压表分别测量L 1两端的电压U 1、L 2两端的电压U 2以及L 1、L 2串联的总电压U ，请根据表盘读数回答下列问题：⑴L 1两端的电压U 1是多大？⑵L 2两端的电压U 2是多大？⑶L 1、L 2串联的总电压U 是多大？⑷电源电压是多大？ 二、欧姆定律计算： 3、如图3所示,R 1=10 ,R 2=15 ,电流表示数是1A ，求：（1）R 1中电流I 1和R 2 中I 2各是多大？（2 ）电压表的示数是多大？ 图1 图2
4、如图4所示电路中，当电源电压为4 V 时，电压表的示数为1 V ；当电源电压增至12 V 时，电流表的示数为0.5 A 。求电阻R 1、R 2的阻值。 三、电功、电功率、焦耳定律计算： 5、如图5所示电路，电源电压为4．5V ，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A ，电压 表量程为0～3V 。求：(1) 滑动变阻器允许接入电路的阻值范围；(2)正常工作时整个电路消耗的最大功率。 型号DSP —19B 电源220V 50Hz 功率 加热时1200W 保温时30W 图3 图5 图4
6、某电热水瓶的铭牌如下表所示。若热水瓶内装满 容量2L 水，在额定电压下工作（外界大气压强为1个标准 大气压）。求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的内部电路图。 7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。当闭合开关S1滑动变阻器的滑片P移动到a时，闭合开关S2、S3与断开S2、S3，电流表的变化范围为0.4A～0.1A，电压 表的变化范围为6V～4V；当断开开关S2和S3，滑动变 阻器的滑片P移动到距a点1/2时小灯泡L正常发光。 求：⑴小灯泡L的额定功率⑵当开关S2和S3都闭合时， 电路消耗的最小功率。 图6 8、如图7所示电路中，小灯泡L标有“6V 3W”字样，R2=12Ω，当S1、S2都闭
八年级科学电路计算题 1、某电阻两端加6V 电压时，通过的电流为0.6A ，此电阻值多大?要使通过的电流为1.5A ，则需给它加多大的电压？如果它两端的电压增大到20V ，通过的电流又是多少？此时电阻为多少？ 2、一电阻接在某电压上，如果电阻增加2Ω，则电流变为原来的4/5，问原电阻为多大？ 3、某灯泡标有“6V 2A ”字样，若把它接在3V 电压上，则通过灯泡的电流为多大？ 4、如图，R1＝4Ω，R2＝8Ω，电压表示数为2V ，若把电压表接在R2两端，则其示数将为多大？ 5、如图，S 为单刀双掷开关，当S 接a 处时，电流表示数为0.6A 。已知R1＝10Ω，当S 接b 处时，电流表示数为1A ，求： ①电源电压 ② R2的值 6、某灯泡标有“36V 72Ω”字样，现想把它接在110V 电路上正常工作，则应给它串联一个多大的电阻？ 7、如图，R1＝2Ω，R2＝4Ω，R1两端电压为2V ，求： ①通过R2的电流 ②电源电压 8、如图，R1＝75Ω，R2＝50Ω，AB 间电压为120V ，则电流表、电压表的示数各为多少？ 9、如图，R1＝6Ω，R2＝4Ω，电压表示数为3.6V ，求：通过R1、R2的电流及电流表的示 数。 10、如图，R1＝8Ω，R2＝12Ω，当S 接a 时，通过R1的电流为3A 。求当S 接b 时，通过R2的电流。 11、如图，R3＝20Ω，R2＝10Ω，当S2闭合，S1断开时，电路中的电流为0.45A ，当S1 闭合，S2断开时，电路中的电流为0.3A ，求：R1的阻值及电源电压。 12、如图， R2＝3Ω，当S1断开时，电流表示数为S 闭合时的4/5，求：R1的阻值。 13、如图，电源电压为15V ，R1＝R2＝10Ω,求下列情况下， 电压表、电流表的示数。 ①S 闭合 ② S 断开 14、如图，R1＝24Ω，R2＝8Ω。 ①当开关S1、S2都闭合时，电压表示数为12V ，电流表示数为0.8A ，求R3的阻值 ② 当开关S1、S2都断开时，电流表的示数多大？ 15、如图，电源电压为10V ，R1＝4Ω，R2＝6Ω。求： ①当开关S1、S2都闭合时，电压表、电流表示数 ②当开关S1、S2都断开时，电压表、电流表示数 16、某电阻标有“8V 4A ”字样，现发现电阻中的电流为3.5A ，则能否用“0－3V ”的电压表来测其两端的电压？ 17、如图，电源电压保持不变，R1＝15Ω，干路电流为0.7A ，电阻R2中的电流为0.3A ，求： ①通过R1的电流 ②电源电压 ③R2的阻值 18、三个电阻的阻值均为10Ω，如图连接，A 、B 两点间的电压为3V 保持不变。求：开关S V R1 R2 A R1 R2 a b S R1 R2 U R2 A R1 A B V R1 A V R1 R1 R2 a b R1 R2 R3 S2 S1 R1 R2 A S V A R1 R2 S R1 R2 R3 A V S1 S2 A R1 R2 V S1 S2 R1 R2 R
电学部分习题汇总 一．电流、电压、电阻 一、选择题 1．下列说法正确的是 [ ] A．短导线的电阻比长导线的电阻小 B．粗导线的电阻比细导线的电阻小 C．铜导线的电阻比铁导线的电阻小 D．同种材料长度相等，粗导线的电阻比细导线的电阻小 2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］ A．大于3：1 B．等于3：1 C．小于3：1 D．等于1：3 3．下列说法中正确的是［］ A．铁导线的电阻一定比铜导线的电阻大 B．同种材料的导线，若长度相同，则细的导线电阻大 C．长度相同的两根导线，细的导线电阻一定大 D．粗细相同的两根导线，长的导线电阻一定大 4．有关导体电阻的说法，正确的是［］ A．粗细相同的两根导线，长度大的，电阻一定大 B．长度相同的两根导线，横截面积小的，电阻一定大 C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一 D．铝导线的电阻一定比铜导线的电阻大 5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］ A．a和b B．a和c C．c和d D．b和d 6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］ A．a和c B．b和c C．a和d D．b和d 7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］
8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］ A．向左滑动B．向右滑动 C．向左、向右均可以D．无法实现 9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］ A．只拔出铜塞a、b，接入电路电阻为7欧姆 B．只拔出铜塞c、d，接入电路电阻为7欧姆 C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行 D．将铜塞a、b、c、d全拔出，接入电路的电阻最小 10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］ A．C和B B．A和C C．A和D D．B和D 12．决定导体电阻大小的因素是［］ A．加在导体两端的电压 B．通过导体的电流强度 C．导体的电功率 D．导体的材料、长度、横截面积
百度文库 - 让每个人平等地提升自我 图 11— 3 一、选择题（每题 3分，共 33分） 1、教学楼每层走廊的中间装有一盏路灯 , 而两头楼梯都有一个开关便 于控制.为了从这一头开 （或关）灯而到另一头能够关 （或开）灯, 图 11 —1 中设计最合理的是 （ ） 2、在图 11—2 所示的各电路中，开头 S 闭合后，小灯泡 L 1、L 2都能 发光的图是 （ ） 3、通常情况下，下列物体中属于绝缘体的是 （ ） A. 铁丝 B.橡胶棒 C ．人体 D ．盐水 4、 图 11-3 所示是用电流表测通过灯泡电流或用电压表测灯泡俩端 电压的电路图，其中正确的是 图 11— 1 图 11— 2
5、如图 11-4 所示，一个带金属外壳的用电器，有甲、乙、丙三个触 点（可接通或断开 ）。使用过程中，当人站在地上 ,身体一部分接触到 金属外壳时，最有可能造成触电事故的是三个触点处于（ ） 6、如图 11-5所示电路，当闭合开关 S ，滑动变阻器 R 的滑片向 b 端移动时，电流表的示数以及灯 L 的亮度变化情况应是 A 、电流表示数变大，灯 L 变暗 B 、电流表示数变小，灯 L 变暗 C 、电流表示数变大，灯 L 变亮 D 、电流表示数变小，灯 L 变亮 7、如图 11—6 是小文同学研究串联电路中电流、电压特点的实物连 接图，当开关闭合时，灯 L 1亮，灯 L 2 不亮，电流表和电压表均有读 数．则故障原因可能是 （ ） A 、L 1断路 B 、L l 短路 C ．L 2断路 D 、L 2短路 选项 触点甲 触点乙 触点丙 A 接通 接通 接通 B 断开 接通 断开 C 断开 断开 接通 D 接通 断开 断开 图 11— 6
前程教育科学专题 ——电路计算题 一、一个电阻，电路是固定的： 1、导体两端的电压为12伏，5秒内电流通过导体做功24焦，这段时间内通过导体横截面的电量是多少？导体中的电流是多少？ 2、1分钟内通过导体R横截面的电量是12库，电流做功48焦，那么R两端的电压为多少伏？它的功率为多少瓦？ 3、“220V，100W”的灯泡正常工作时通过它的电流是多少？正常工作20小时，消耗几度电能？ 4、有一台标有“220V，4.4kW”的电动机，电枢线圈的电阻是0.5欧，若电动机正常运转5分钟，则电流做功多少？电流在线圈上产生的热量是多少？ 二、二个电阻，电路是固定的： 5、一个8欧的电阻R1和一个R2电阻并联，接到24伏的电路中，干路中的电流为9安，求R2的阻值和消耗的功率。 6、电阻R1和R2串联后接到电压为12伏的电源上，已知R2的阻值为12欧，R1两端的电压为3伏，则R1的阻值和R2消耗的功率各是多少？ 7、如下图示，电源电压为10伏，R1=20欧、R2=10欧，S闭合后通过R1的电流为0.4安，则电流表A1A2的示 8、一个标有“6V，4W”的灯泡，接到9V的电源上，要使它正常发光应串联一个多大的电阻？这个电阻消耗的功率是多少？ 9、如下图，电键S断开时，A表示数600mA，电键S闭合时，A表示数为1.4A，若R2的阻值为50欧，则R1 的阻值和电池组的电压各为多少？
10、如下图所示：R 1=10欧，通过R 2的电流为0.3A ，两个电阻消耗的总功率为5.4W ， 求电池组电压和R1消耗的功率？ 三、一个电阻、电路是变化的 11、 某个电阻接在4V 的电路上，通过它的电流是200mA ，若通过它的电流为300mA 时，该导体的电阻是多少？ 它两端的电压是多少？ 12、 有一只小灯泡上标有“6V ，3W ”有字样，它正常工作时的电流强度是多少？若它的实际功率是0.75W ，则 灯泡两端的电压是多少？ 13、 “PZ220-100”的灯泡，当它两端加上121伏电压时，通过它的电流是多少？灯泡的实际功率是多少？当它 正常工作10小时，消耗的电能是多少千瓦时？ 14、一个导体两端电压由10V 变成15V 时，电阻中的电流变化了0.5A ，求导体电阻的大小与导体电功率的变化量。一个导体中的电流由0.2A 变成0.3A 时，电阻两端的电压变化了5V ，求导体电阻的大小与导体电功率的变化量。 四、二个电阻、电路是变化的 15、把电阻R 1接入电压保持不变的电路中，通过R 1的电流为2安，R 1消耗的功率为P 1，把R 1和R 2并联接入该电路中，电路消耗的总功率为P 2且P 2=2.5P 1，若把R 1与R 2串联后仍接入该电路中，电路中，电阻R 2消耗的功率为7.2瓦，则电阻R 1的阻值是多少？ 16、如下图所示，电源电压保持不变，小灯泡L 上标有“2.5V ，1.25W ”的字样，变阻器R P 的最大阻值是40欧，电压表只有0-3V 的量程，闭合开关后，当滑动变阻器接入电路中的电阻为4欧时，小灯泡恰好正常发光。求电源电压、小灯泡的最小功率。
例题1 (2013·)如图电路，电源电压和小灯泡电阻不变，小灯泡L 标有“6 V 3 W”字样，滑动变阻器阻值变化围为0～12 Ω. (1)当开关S 1、S 2、S 3都闭合，小灯泡L 正常发光，电流表的示数为0.8 A ，求R 1的阻值和通电10 min 电流通过R 1做的功； (2)当S 1闭合，S 2、S 3断开，求小灯泡功率的变化围． [方法归纳] 先辨别当开关组合断开或闭合时，电路的连接情况，若电路比较复杂时，可以画出简化的等效电路分析串联或并联，然后灵活掌握欧姆定律及电路中电流电压和电阻的特点，用公式W ＝UIt 、P ＝W/t ＝UI 、Q ＝U 2 R 等进行计算． 【针对训练】 1．(2015·)把一个标有“10 V 3 W”小灯泡和定值电阻R 串联后接在电压为12 V 的电源上(如图所示)，小灯泡恰能正常工作．通过计算回答： (1)通过小灯泡的电流是多少？ (2)串联在电路中的定值电阻的阻值多大？ (3)该电路工作10 s ，定值电阻产生的热量是多少？ 2．(2015·)小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了使用说明书，了解了豆浆机的主要结构(如图甲)、使用方法及注意事项，并观察了豆浆机铭牌(如图丙)，电路原理图可等效成图乙．下表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态．请你帮小明解决下列问题： 工作时间(min) 0～1 1～5 5～6 6～10 工作状态 粉碎打浆 加热 粉碎打浆 加热 (1)豆浆机正常工作电热丝电阻是多少？ (2)豆浆机正常工作做一次豆浆，电流做功多少焦？ (3)小明想了解家里电路的实际电压，于是将家里的其它用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“2 000 r/kW·h”字样的电能表转盘在3 min 转了50转，则他家电路的实际电压是多少？(不考虑温度对电阻的影响)
1.饮水机是一种常见的家用电器，其工作电路可简化为如图1所示的电路，其中S是一个温控开关，当开关S接a时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关S 自动换到b，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为550 W，而保温时的发热板的功率是正常工作时电热板功率的0.1倍，求电阻R1的阻值. 【答案】190Ω 图1 2.在如图2的电路中，已知滑动变阻器的最大阻值为18Ω，电流电压恒为6 V，灯泡上有“6 V3 W”的字样. 图2 (1)闭合S1、S2滑片P滑到b端时，电流表示数为1 A，求电阻R1的值. (2)闭合S1断开S2，滑片P滑到a端时，电压表的示数为多少?电阻R上消耗的电功率是多大? 【答案】(1)12Ω(2)2.4 V，0.48 W 3.如图3所示的电路中，滑动变阻器R3的最大阻值是20Ω，电源电压为8 V且保持不变，当滑动变阻器的滑片P移至a端时，将S1闭合，S2断开，电流表的示数为0.8 A，当滑动变阻器滑片P移至b端时，将S1、S2都闭合，电流表的示数为2A，求：R1、R2的阻值. 图3
ΩΩ.I U R 108082=== 则解：(1)当滑片P 移至a 端，闭合S1， 断开S2时，R3连入电路的阻值 为0，R1短路，只有R2连入电路， 其等效电路为图4(a)所示 (2)当滑片P 移至b 端，闭合S1、S2时， R2短路，R1与R3并联，且R3=20Ω， 其等效电路如图4(b)所示 I3=8/20 A=0.4 A I2=2A-0.4 A=1.6 A R3=U/I3=8/1.6Ω=5Ω 图4 4.如图5所示电路，电源电压U=4.5 V 且保持不变，R 1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6 A ，电压表量程为0～3 V ，通过分析计算：说明变阻器R2允许的取值范围 图5 解：(1)当滑片P 向左端移动时，R2减小，电路中电流增大，R2两端的电压减小，电流表的量程为0～0.6 A ，即电路中的电流最大值为0.6 A ，那么此时R2接入电路中的值为最小值、R2min U1=I1·R1=0.6×5 V=3 V U2=4.5 V-3V=1.5 V ∴R2min=U2/I2=1.5/0.6Ω=2.5Ω (2)当滑片P 向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3 V ，即R2两端的电压最大值为3 V ，此时R2接入电路中的阻值为最大值R2max U ′1=4.5 V-3 V=1.5 V I ′1=1.5/5 A=0.3 A ∴R2max=U ′/I ′2=3/0.3Ω=10Ω 综上所述R2的取值范围为2.5Ω≤R2≤10Ω.
初三物理电学计算题练习 1、标有“220V 800W”的用电器串联一个变阻器，让用电器在220伏和200伏的电压间工作。电路的电源电压为220伏，求：（设用电器的电阻是不变的） （1）用电器的电阻多大？ （2）应选变阻范围为多大的滑动变阻器？ 2、把电阻R1和R2串联后接到电压为12伏的电路上时，通过R1的电流为安，R2上两端的电压为伏。若将R1和R2并联后接到同一电路上，求： （1）并联后电路的总电阻为多少？ （2）通过R1、R2的电流强度各是多少？ 3、一灯泡和变阻器串联，接在54伏的电源上，而灯泡两端所需的电压为36伏，灯泡的电阻r＝10欧。欲使灯泡上电压恰好是36伏，串联的变阻器接入电路的电阻丝电阻为多少？ 4、某电灯正常工作时，灯的两端电压为24伏，电灯中通过的电流为安。若把它接在36伏的电源上，要使灯正常工作，需要串联一个多大的电阻？ 5、灯泡L1上标有“80Ω0.1A”，灯泡L2上标有“20Ω0.2A”。将它们并联接在某电源两端，在不损坏灯泡的情况下，恰使其中的一只小灯泡正常发光。求： （1）电源电压是多大？ （2）此时干路电流是多大？ 6、如图所示电路，已知电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω。求（1）S1、S2都闭合时电流表的示数；（2）S1、S2都断开时电路的总功率。 7、下图是广东顺德市伟士德电器燃具厂生产的电热开水瓶的铭牌。经实践验证，当开水瓶内装有体积为2L、温度为20℃的水时，电热开水瓶正常工作25min可将水加热至沸腾（当时气压为标准大气压）。 求：（1）电热开水瓶在烧水过程中消耗的电能是多少焦？ （2）如果在用电高峰时间使用，电源的实际电压只有198V，则此时该电热开水瓶的实际功率是 8、在图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A；当电压表的示数为时，电流表示数为0.3A，则电阻R0为多少Ω，电源电压为多少V． 9、如图所示，电源电压不变，当S1闭合，S2断开时，电流表读数是0.4A，电压表读数是2V，当S1断开，S2闭合时，电流表读数为0.2A，电压表读数是4V。 求：（1）R1、R2的阻值 （2）定值电阻R的阻值和电源电压。 10、各种家用电器进入了普通家庭后，楠楠同学统计出家里现有家用电器及其额定功率分别如下：（额定电压均为220伏）
中考专题复习——电学计算题 1. 如图10所示电路中，小灯泡L 标有“6V 6W ”字样，R 2＝3Ω，当S 1、S 2都闭合时，电流表示数为1.2A ，这时小灯泡L 正常发光，求： (1)电源电压U (2)电阻R 1的阻值 (3)当S 1、S 2都断开时，小灯泡L 消耗的功率 .解：(1)当S 1、S 2都闭合时，R 2短路，R 1与L 并联接入电源两端 ∵L 正常发光 ∴电源电压U ＝U L ＝6V (2) ∵P L ＝I L U L 。 ∴I L ＝ L L U P ＝V W 66＝1A R 1＝11I U ＝L I I U -1＝A A V 12.16-＝30Ω (3)当S 1、S 2都断开时，R 2与L 串联在此电路中 R L =L L P U 2 =W V 6)6(2=6Ω I L ＝I ＝R U ＝L R R U +2＝Ω+Ω636V ＝32A P L ＝I L 2R L =2 )3 2(A ×6Ω=2.67W 2.如图19甲所示的电路中，电源电压为3Ⅴ，小灯泡上标有“2.5Ⅴ 0.25A”字样。当滑动变阻器的滑片P 从最右端移到a 点时，小灯泡正常发光；再移动滑片到某点b 时，电压表的读数如图19乙所示(电源电压和小灯泡的电阻保持不变)． 请回答： （1）当滑片P 移到b 点时，电压表的读数为__ 2 V 。小灯泡的电阻为 10 Ω。b 点在a 点的 __右____边(选填“左”或“右”)。 (2)滑片在b 处时，求滑动变阻器接人电路的阻值是多少? R ＝U/I=5Ω (3)滑片在b 处时，求滑动变阻器消耗的功率是多少? P=I 2 R=0.2W 3.某保温电热水壶电路如图21，S 是温控开关，R 1为加热器。当开关S 接到a 时，电热水壶处于加热状态，此时通过电热水壶的电流是5A ；当水烧开时，开关S 自动切换到b ，电热水壶处于保温状态，此时电热水 壶的电功率为165W 。(不考虑温度对电阻阻值的影响)，求： 图21 （1）加热电阻R 1的阻值是多大? （2）在保温状态下，通过电阻R 2的电流是多少?
最新中考物理电学综合计算题含答案 一、电磁学综合题 1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热 =P 1+P 2=21U R +22U R =()2220V 44Ω+()2 220V 242Ω =1100W+200W=1300W 。（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题： （1）电磁继电器实质是一个控制工作电路的___________； （2）求电热丝工作时的功率__________； （3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。_____ 【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】 （1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关； （2）电热丝工作时的功率：P =22U R =2 (220V)48.4Ω =1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I = 11U R R +，即：0.05A=9V 70R +Ω ，电阻箱R 应接入电路的阻值：R ＝110Ω；
