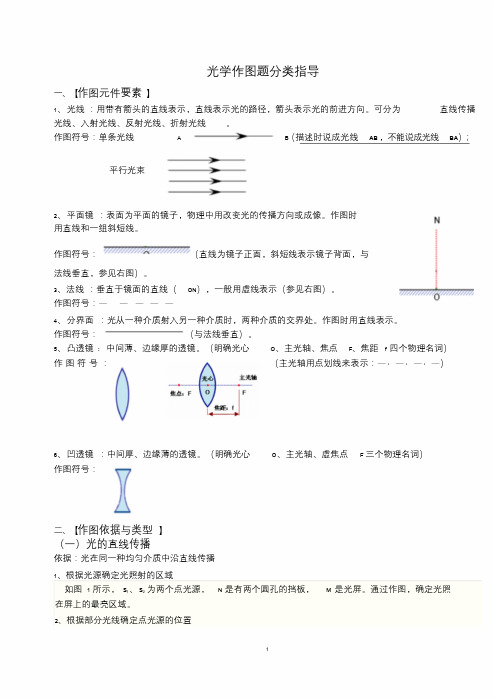

光学作图题的类型及作图技巧
一、光的反射作图
1、光的反射作图的依据是：反射角等于入射角。
2、三类具体问题：
（1）如图1所示，已知入射光线和反射面的位置，请画出反射光线。 （2）如图2所示，已知反射光线和反射面的位置，请画出入射光线。 （3）如图3所示，已知入射光线与反射光线，请画出反射面的位置。
3、如图所示，S 为某发光点，SO 是它发出的其中一条光线。根据平面镜成像特点，画出入射光线SO 的反射光线。
4、画反射光线并标反射角或画入射光线并标入射角。
（1）如图2所示，光线沿A 射到一平面镜，请画出反射光线，在图中标出标出反射角。
（2）在图3中，根据反射光线OB 画出入射光线AO ，并标出入射角。 二、光的折射作图
1、根据光的折射规律作图 （1）依据：光的折射规律
（2）方法：(1)先找交点。(2)确定法线的位置。(3)根据光的折射规律画出折射光线。 例 1： 在图4中根据入射光线大致画出折射光线。
例 2：如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。 例 3：如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。
2、根据光经过透镜的会聚或发散作用作图 依据：光线过凸透镜会聚；过凹透镜发散。
例1：根据下图中光的传播方向，在虚线框内画上凸透镜或凹透镜。 例2：根据图16中各图光线通过透镜前后的方向，画出适当的透镜。
图16
3、凸透镜、凹透镜三条特殊光线作图 （1）凸透镜三条特殊光线的作图：1、平行于主光轴的光线经凸透镜折射后将过焦点。23、过光心的光线经凸透镜折射后传播方向不改变。
1) 2) 图2 A 图3
图12 图13
F F
F F
F
F F
F F
F F F
F
F F F F
（2）凹透镜三条特殊光线的作图： 1、平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。2、延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。3、
过光心的光线经凹透镜折射后传播方向不改变。
巩固练习：
1、画出下列图中透镜的折射光线的方向。
2. 完成下列透镜的光路。
3. 在下列各图中的适当位置画出一个合适的透镜。
三、平面镜成像光路图的两种作法 1、反射法： （1）作图依据是光的反射定律。
（2）作图方法：从光源或物体上的每个点选择两条入射光线，画出相应的反射光线并反向
延长确定对应的像点（一般只要求会画点光源的成像光路图）如图6所示。 2、平面镜成像特点作图法：
（1）依据：直接利用物像相对于镜面对称。 （2）方法：作垂线、截距离、连虚线。如图7所示。 练习巩固：
1、运用平面镜成像的特点作出入射光线SA 、SB 的反射光线。
2、在图中画出物体在镜中的像。
3、在图上画出平面镜的位置。
4、如图所示，小丑在平面镜中成像情况正确的是
（ ）
O
F
F O F F O F F F
F
O
F
F
O
F F O F F 2题图
3题图
A B
A
B C
S P
S ′
S
A
S
′
A
S
a b
a b
a
b A ． B ． C ． D ．
5、小明从平面镜里看到镜子对面电子钟所成的像如图所示，这时的时刻应是（ ）
A 、21∶10
B 、10∶21
C 、10∶05
D 、12∶01
6、如图所示，平面镜前有一物体AB ，作出AB 在镜中成的像A ′B ′。
7、 如图所示，作出物体ABC 在平面镜中成的像A ′B ′C ′。
8、（1）如图所示，S ′是发光点S 在平面镜中所成的像，请在图中再画出任意一条入射光线
和对应的反射光线。 （2）如图所示，由点光源S 发出的光经平面镜反射后，其中一条反射光线经过P 点。请完成光路图。
（3）如图所示，画出发光点S 发出的光线经平面镜反射后过P 点的光路图。 9、如图所示，a 、b 两条光线是由平面镜前某一发光点S 射出的光线经过镜面反射后的情况。
请在图中作出S 的位置，并补画出对应的入射光线。 10、（1）如图所示，平面镜上方有一竖直挡板P ，AB 和CD 是挡板左侧的发光点S 经过平面
镜反射后的两条反射光线，请完成光路图。 11、（1）如图中S 为发光点，S ′为S 点在平面镜中成的虚像，试画出通过A 点的反射光线
及平面镜的位置。
（2）已知发光点S 在平面镜中的像是S ′，在图中作出镜面的位置及沿SA 方向的入射光
线被反射后的光路。
13.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。 14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。 S 15.发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S能照亮的区域。 16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图 17. 如下图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出 18、根据光路图标出室内的光源。19、根据小孔成像的原理（光沿直线传播），在虚线上画出AB的像。 20、完成下列光路图（即画出法线、反射光线或入射光线）。并标出反射角r［（1）、（2）]或入射角?［（3）、（4）]的度数。 21、根据光路图画出平面镜的位置 22、发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线 23、处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置. 1、如图，竖直屏上开有一个孔，屏左边有一个物体AB，请在屏右 S A B C D M N 室内 A B 30° 60° 45° 45° 40°
边用斜线标出能完整看到AB 的区域。 2、如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光 路图，并在光屏MN上标出AB所成的像. 3、室内一盏电灯通过木板隔墙上的两个小洞， 透出两条细小光束（如图9所示）。请根据这 两条光束的方向确定室内电灯的位置。（保留作图痕迹） 4、如图，AB、CD是某一点光源S发出的二条入射光线， 请画出它们的反射光线，标出点光源的位置，并完成光路图。 5、如图所示，AB、CD是发光点S 发出经平面镜反射的两条光线。请在 图中确定发光点S和它在平面镜中 的像S′的位置，并完成光路图。 6、如图一束水平光线射向两面夹角为45°的平面镜上，被这 两面平面镜反射，请画出这束光线经这两面平面镜反射的完 整光路图。 7、B 为隧道中的一堵墙，墙的左边有一激光器S发出一束激光经 平面镜MN反射后恰好经过Ａ点，请根据平面镜成像特点画 出一条符合要求的入射光线和反射光线 8、如图一束光射到两个相互垂直的平面镜上，请画出光经 过两个平面镜反射的光路图． 9、在图，根据平面镜成像的特点，作出物体MN的像M′N′. 10、如图甲所示，O′是O在平面镜中成的像，请在图中画 出平面镜，并根据平面镜成像特点画出物体AB在该平面镜 中成的像． 11、如图所示，水平地面MN上有一光源S．在 光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平 面镜PQ，试标出物体A右侧地面被光源S照亮的范围，并画出光 路图． 12、画出图中平面镜的位置。（标明镜面与水平方向夹角 的度数） 13、如图所示，两块平面镜成45o夹角放置，完成光路图。 14、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的 位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图 中确定成像仪上小孔O的位置（画出光路图，保留作图 痕迹）． 45o 45o
学科教师辅导讲义 学员编号：年级：初二（八年级）课时数：3 学员姓名：辅导科目：物理学科教师： 学科组长签名及日期教务长签名及日期 课题光学--画图题 授课时间：备课时间： 教学目标光学--画图题 重点、难点光学--画图题 考点及考试要求光学--画图题 一、考查内容： (1)根据要求作出入射或反射光线 (2)根据平面镜成像特点作出物体的像或平面镜的位置 (3)根据给定的入射光线和出射光线，在虚框内填适当光具 解题指导： (1)注意“箭头”方向 (2)平面镜成像一定要画成“虚线” (3)根据入射光线与出射光线在光具同侧判定面镜或透镜；根据出射光线变得会侧、异聚或发散判定凸透镜或凹透镜 二、作图方法及例题解析 (一)光学作图方法点拨： 1、要借助直尺、圆规、量角器等工具作图； 2、实际光线画实线，实际光线的反向延长线画虚线，特别是虚像一定要用虚线画； 3、光线要带箭头，光线与光线之间要连接好，不要断开； 4、作光的反射或折射光路图时，应先在入射点作出法线(法线用虚线画)，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线； 例题1：作出下列图1中各图的入射光线或反射光线并标出反射角。 分析：首先根据给定的光线确定入射点的位置，然后，从入射点开始作法线，最后，根据光的反射定律，画出对应的反射光线或入射光线并标出反射角。 解答：如图2所示： 例题2：作出下列图3中各图的入射光线或折射光线并标出折射角。
分析：首先根据给定的光线确定入射点的位置，然后，从入射点开始作法线，最后，根据光线在水与空气或玻璃与空气的分界面发生折射时，总是在空气中的那个角较大的特点，结合光的折射规律大致画出入射光线或折射光线的位置，并标出对应折射角。 解答：如图4所示： 例题3：根据平面镜成像特点画出图5中镜前物体的像。 分析：物体经平面镜成的像是虚像，且像与物体关于镜面对称，因此，平面镜成像作图通常用“对称法”，即画出物体关于镜面的对称图形（用虚线），并标上相应的对称点字母，当然，也可根据光的反射定律用画光路图的方法来作出物体经平面镜所成的像。 解答：如图6所示： 练习题： 一、光的反射作图题（基础题） 1、如图2所示，光线沿A射到一平面镜，请画出反射光线，在图中标出标出反射角。并请指出入射光线偏
F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水 平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
学科教师辅导讲义解答：如图2所示：
例题2：作出下列图3中各图的入射光线或折射光线并标出折射角。 分析：首先根据给定的光线确定入射点的位置，然后，从入射点开始作法线，最后，根据光线在水与空气或玻璃与空气的分界面发生折射时，总是在空气中的那个角较大的特点，结合光的折射规律大致画出入射光线或折射光线的位置，并标出对应折射角。 解答：如图4所示： 例题3：根据平面镜成像特点画出图5中镜前物体的像。 分析：物体经平面镜成的像是虚像，且像与物体关于镜面对称，因此，平面镜成像作图通常用“对称法”，即画出物体关于镜面的对称图形（用虚线），并标上相应的对称点字母，当然，也可根据光的反射定律用画光路图的方法来作出物体经平面镜所成的像。 解答：如图6所示：
练习题： 一、光的反射作图题（基础题） 1、如图2所示，光线沿A射到一平面镜，请画出反射光线，在图中标出标出反射角。并请指出入射光线偏转的度数。 答：入射光线偏转的度数分别为1) 2) 3) 。 2、在图3中，根据反射光线OB画出入射光线AO，并标出入射角。 3、在图4中，根据入射光线或反射光线完成各光路图。 4、如图5所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置。 5、如图6所示，S为发光点，S’为它在平面镜中的虚像。请在图上画出平面镜位置。
8、如图8，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置。 9、如图9，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。 10、如图10所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。 11、如图11，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。 12、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在图4中画出入射光线人经潜望镜进人人眼的光路图。 二、光的反射作图题（提高题） 1、（1）试在图中画出钟表两指针像的位置。 （2）下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：乙：；
精品文档 F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
光学作图专题 一、作图题 1、如图10中S是发光点， S′经凸透镜所在的虚像。 (1)画出入射光线SA的折射光线的位置。(2)作图确定此透镜的焦点。 2、（1）如图下左所示，F1、F2为凸透镜焦点。CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请 画出CF2 进入凸透镜前的入射光线和经平面镜反射后的光线。 (2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）． 3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。 4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图． 5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体. 6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位 置画出凸透镜，并完成光线SA通过凸透镜的光路图． 7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置； 8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。请作图说明其看到的像的光路图。 9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。 1 / 7
10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线． 11、按照题目要求完成作图： （1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图10中作出通过细管看见物块的入射光线。 12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。 13、如右图所示，AB表示一水平放置的平面镜，P1P2是呈水平放置的米尺(有刻度的一面朝着平面镜)，MN是屏，三者相互平行，屏MN上的ab 表示一条缝(即ab之间是透光的)，某人眼睛紧贴米尺上小孔S，可通过平面镜看到米尺的一部分刻度，试在题图上用作图的方法求出可以看到的刻度尺的部位，请保留作图痕迹． 14、如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。 15、如图所示，由发光点S发出的某一条光线射到空气和水的界面上，同时发生折射和反射，其反射光线过P点，折射光线过Q点，试在图中按题意画出光路图． 16、李华在洪泽湖乘船游玩时，发现水中有一只青蛙如下图示，他用激光笔照射到了这只青 蛙。请在图中画出李华照射青蛙时的 入射光线、折射光线和反射光线。
2019年中考物理试题分类汇编——光学作图 一、光的反射 1.（2019淮安，19）画出图中入射光线AO的反射光线. 二、平面镜成像的特点 1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B 点的爸爸，请画出此现象的光路图。 2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。 3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。 三、光的折射 1.（2019贵港，22）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
2.（2019鄂州，19）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。 3.（2019襄阳，18）请根据入射光线画出折射光线。 4.（2019盐城，23）在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路 5.（2019苏州，23）（2019苏州，）图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线
6.（2019广安，20）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。 7.（2019内江，10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（） 四、凸透镜 1.（2019新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。 2.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。
光学作图专题训练 1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光束的方向确定室内电灯的位置。 2、AB、CD是同一光源发出经平面镜反射后的光线, 作出光源S。 3、在右图的方框中放置一平面镜，光线通过平面镜后的方向变化如图中所示，试画出平面镜并完成光路图. 4、小明想通过竖直井道把太阳光引到地铁车站的M点，请你帮他解决这一问题。你需要什么器材?请在图2-2-11中画出光路图。 5、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
6、电视机的遥控器是利用红外线对电视机进行遥控的．一次小明没有像平常那样将遥控器对准电视机的红外线接收窗口，而是对着电视机旁的光滑墙壁，结果也达到了遥控的目的．请你在图中画出这种遥控方式中红外线传播的路径．(要求画出必要的辅助线) 7、小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包．下图中已标出了反射光线和入射光线，请在图中画出平面镜，并保留作图痕迹． 8、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。 9、如图所示为激光液面控制仪的原理简图。由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。请通过作图找出B点的准确位置。
10、如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。 11、如图所示，AB、CD是发光点S发出经平面镜反射的两条光线。请在图中确定发光点S和它在平面镜中的像S′的位置，并完成光路图。 12、如左下图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S发出的光经过平面镜反射后的两条反射光线，请在图上作出发光点S。(要求留下作图痕迹) 13、下图所示是一条经界面反射后的光线，请在图中画出其入射光线及入射光线对应的折射光线的大致方向． 14、、如图所示，树上停着一只乌鸦，而地上有几个小虫，那么乌鸦从树上的P点飞下来吃地上的哪一个小虫再飞到对面的篱笆墙的Q点，它飞行的路程最短，请你根据学过的光学知识为它设计一条飞行线路，在图中作出示意图，你所依据的物理知识________________________. 15、如图所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。
1 光学作图专题 一、作图题 1、如图10中S 是发光点， S ′经凸透镜所在的虚像。 (1)画出入射光线SA 的折射光线的位置。(2)作图确定此透镜的焦点。 2、（1）如图下左所示，F 1、F 2为凸透镜焦点。CF 2是经凸透镜折射后的光线，AB 为一过焦点且与主光轴垂直的平面镜，请画出CF 2进入凸透镜前的入射光线和经平面镜反射后的光线。 (2)如图下右所示，一个人站在河岸上，在B 点位置可以看到对岸上发射塔的塔尖A 在水中的倒影A ′，完成光路图（保留作图痕迹）． 3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。 4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A ）（B ）（C ）中分别画出示意图． 5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体. 6、如图所示，OO ′为凸透镜的主光轴，S ′为点光源S 经凸透镜成的像，SA 为光源S 发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA 通过凸透镜的光路图． 7、如图所示，B 为发光点A 通过凸透镜所成的像，试通过作图画出凸透镜的光心O 及两个焦点F 的位置； 8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB 为水银柱的直径。请作图说明其看到的像的光路图。 9、如图，黑箱内有一只焦距为3cm 的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。
2 10、如图11所示，由发光点A 发出的光射到水面上，同时发生反射和折射，反射光线经过S 点，试在图中画出入射光线、反射光线和大致的折射光线． 11、按照题目要求完成作图： （1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图10中作出通过细管看见物块的入射光线。 12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB 垂直入射。请你画出该光线从AB 边折射进入玻璃砖，从斜边AC 反射后从另一个直角边BC 出射的光路图。 13、如右图所示，AB 表示一水平放置的平面镜，P 1P 2是呈水平放置的米尺(有刻度的一面朝着平面镜)，MN 是屏，三者相互平行，屏MN 上的ab 表示一条缝(即ab 之间是透光的)，某人眼睛紧贴米尺上小孔S ，可通过平面镜看到米尺的一部分刻度，试在题图上用作图的方法求出可以看到的刻度尺的部位，请保留作图痕迹． 14、如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O ，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。 15、如图所示，由发光点S 发出的某一条光线射到空气和水的界面上，同时发生折射和反射，其反射光线过P 点，折射光线过Q 点，试在图中按题意画出光路图． 16、李华在洪泽湖乘船游玩时，发现水中有一只青蛙如下图示，他用激光笔照射到了这只青蛙。请在图中画出李华照射青蛙时的入射光线、折射光线和反射光线。
光学作图题的类型及作图技巧 一、光的反射作图 1、光的反射作图的依据是：反射角等于入射角。 2、三类具体问题： （1）如图1所示，已知入射光线和反射面的位置，请画出反射光线。 （2）如图2所示，已知反射光线和反射面的位置，请画出入射光线。 （3）如图3所示，已知入射光线与反射光线，请画出反射面的位置。 3、如图所示，S为某发光点，SO是它发出的其中一条光线。根据平面镜 成像特点，画出入射光线SO的反射光线。 4、画反射光线并标反射角或画入射光线并标入射角。 （1）如图2所示，光线沿A射到一平面镜，请画出反射光线，在图中标 出标出反射角。 1) 2) A
（2）在图3中，根据反射光线OB画出入射光线AO，并标出入射角。 二、光的折射作图 1、根据光的折射规律作图 （1）依据：光的折射规律 （2）方法：(1)先找交点。(2)确定法线的位置。(3)根据光的折射规律画出折射光线。 例 1：在图4中根据入射光线大致画出折射光线。 例 2：如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。 例 3：如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。 图3 图12 图13
2、根据光经过透镜的会聚或发散作用作图 依据：光线过凸透镜会聚；过凹透镜发散。 例1：根据下图中光的传播方向，在虚线框内画上凸透镜或凹透镜。 例2：根据图16 图16 3、凸透镜、凹透镜三条特殊光线作图 （1）凸透镜三条特殊光线的作图：1、平行于主光轴的光线经凸透镜折射后将过焦点。2、通过焦点的光线经凸透镜折射后将平行于主光轴。3、过光心的光线经凸透镜折射后传播方向不改变。 F F F F O F F O F F
光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水 平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点 S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为 S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10. 透镜作图题 1). 请完成光路图。 A S S P
题型二作图专项 类型一光学作图 [典例1] 如图所示,画出小丑帽子顶点S发出的光线经平面镜反射后,进入小丑眼睛的光路图(画出进入一只眼睛的光线即可,保留作图痕迹). ?思路点拨? 解析:过镜面作出帽子顶点S的对称点S',即为S在平面镜中的像,连接S'与小丑左边的眼睛,与镜面交于O点,即为入射点(反射点),连接SO就得到入射光线,O到左边眼睛的连线为反射光线. 答案:如图所示 [典例2](2019遂宁)如图,OA是光源S发出的一条经平面镜反射后的反射光线,反射光线OA 经过了凸透镜焦点F.请作出OA的入射光线和经凸透镜折射后的折射光线. ?思路点拨? 过O点作法线→根据光的反射定律作入射光线→根据透镜对光的作用作折射光线
解析:过入射点垂直于镜面作出法线,根据反射光线与入射光线分居法线两侧,反射角等于入射角,在法线左侧作出入射光线,对于凸透镜,过焦点的光线经凸透镜折射后,其折射光线平行于主光轴. 答案:如图所示 [强化训练] 1. (2019深圳)一束光线从空气射入玻璃时,界面MN上的反射光线如图所示,请画出对应的入射 光线和大致的折射光线. 解析:图中法线已经画出,根据反射角等于入射角在法线下侧的空气中画出入射光线;光从空气斜射入玻璃时,折射角小于入射角,据此在玻璃内部法线的上侧作出折射光线. 答案:如图所示 2. (2019宜宾)如图所示,空气中一束光经过S点斜射向竖直放置的平面镜,经平面镜反射后射向 一块玻璃砖的上表面,并穿过玻璃砖从下表面射出,请在图中画出该光路图(不考虑玻璃砖的反射). 解析:光经过S点斜射向竖直放置的平面镜时发生反射现象,根据光的反射定律作出光的反射光线;光从空气斜射入玻璃时发生折射现象,根据光的折射规律(当光从空气斜射入玻璃时,折射光线靠近法线,当光从玻璃斜射入空气时,折射光线远离法线)作出光的折射光路图. 答案:如图所示
2017中考物理光学作图题专题训练 一、基础知识题 1．作出下列各图的入射光线（或反射光线、镜面、折射光线） 2．在各图的方框内填上适当的光学元件 3．完成下列各透镜的光路 二、综合应用题 1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。 2．根据平面镜成像特点画出镜前的物体。 3．如图是光源S 经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图． 4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。 5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。 空气 玻璃 空气 水 A ’ B ’‘
6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。 7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜． 8．如图所示，玻璃水缸底部C 点处有一块小雨花石，人眼在A 点看到雨花石在B 点，要使从A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。 9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。 10．如图所示，—束光射向三棱镜，画出这束光两次折 射的大致光路。 11．如图所示，一束光线斜射向一块玻璃砖的侧面。请 画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光 线。 12．下图中A ’B ’是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。 13.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射 后的反射光线，请在图中作出平面镜的位置，并完成光路图。 14.发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线。 15．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. A B A' B'S A B A S
光的直线传播 一、如图1所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子B A' '； 二、如图2所示，画出井底青蛙在井外的视觉围； 三、如图3所示，画出点光源S照亮窗外的区域 四、如图4所示，画出眼睛能看到窗外的区域 眼睛越靠近孔，看到的视野围越________。 五、如图5所示，画出光源AB经过小孔在光屏MN上的像B A' ' 小孔成像的像的特点： 像的性质：_________的实像， 像的大小：与像到小孔的距离与物到小孔的距离的比值有关，且比值越大，像越______，像的形状：与小孔的大小，形状无光，只与物体的形状有关。 六、如图6所示，画出在室看到室外整棵树全貌的区域。 A B M N S 图1 S S 图3 图2 图4 M N A B 图5 图6
平面镜成像 一、作出电光源S 在平面镜中的所成的像 S ' 二、作出光源AB 在平面镜中所成的像B A '' 四、根据物体AB 及其像B A ''作出平面镜的位置 五、读出上图所示的时钟在平面镜中的时刻分别是__________ 、___________ 六、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。 S S A B A B A B A B B A 2 1 S
光的反射（一） 一、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数； 二、作出下列反射现象中的入射光线，反射光线或平面镜； 三、已知一束光与水平方向成?30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置； 四、潜望镜中两块平面镜平行放置与水平方向成?45夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路； 五、已知一束光与水平面夹角为?60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示； 六、两块平面镜相互成?60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。 ? 30?45? 30?30?60? 60θ
光学作图专题训练 一、光的直线传播 1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB的像A1B1。 2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。 3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。请根据这两条光束的方向确定室内电灯的位置。（保留 作图痕迹） 二、平面镜成像 4、在图中作出 物体在平面镜 中的像。 5、如图，有一三角形物体ABC，请作出其在平面镜中的像。 6、如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。 7、如图所示，B为一个发光点，A为平面镜前的某一点，试画出由B发出的光线被平面镜反射后，经过A点的光路图。 8、如图所示的a，b是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线． 9、如图所示，S′是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。 10、如图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平 面镜反射后的光线。 11、如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞姿，画出她的脚上的B点的光线经过平面镜后进入人眼A 点的光路图。 12、平面镜前有一个发光点S，1 S 是S在镜中成的像，当平面镜转动一个角度后，像的位置为2 S ，试作出平面镜的位置。 三、光的反射定律 13、在图中画出入射光线AO的反射光线OB，并标出反射角的大小 第1题第2题第3题 第4题第5题第6题 第7题第8题第9题 第10题第11题第12题 2 S 1 S B A · · S′ · S E
（一）光的反射做图 把握要点：发生反射时，反射角等于入射角 拓展： 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 分析：首先仍需根据题意画出简单的电路图。光线与镜面夹角是30°，有A 、B 两种情况： A B A 中镜面沿顺时针方向旋转后，入射光线与镜面的夹角就成为20°，根据例1， 就可以算出入射角大小为70°，反射光线与入射光线的夹角是140°。 B 中镜面沿顺时针方向旋转后，入射光线与镜面夹角成为40°，根据例1，获得入射角50 °，反射光线与入射光线夹角是100°。 答案：70°或50° 140°或100° 2. 一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______，反射光线和入射光线夹角是________。 答案：50°或70° 100°或140° 拓展： 1.请你在黑箱中填入合适的镜面，并将光路补充完整 分析：将光线在箱内延长，并相交，就形成如例2的情况，依据例2的作图方法即可画出镜面位置，并补充完整的光路。 答案：如图所示： 2. 请你在黑箱中填入合适的镜面，并将光路补充完整。 分析：当光线无法在箱内延长相交时，我们就应在箱内多画一条光线，使入射光线和最终的反射光线连接起来。为了做图方便，所填加的这一条光线我们常采用水平光线或竖直光线。即采用多次反射的方式使光路完整。 答案：如图所示： （二）光的折射作图 光的折射把握要点：空气（密度小的物质）中的角度
拓展： 当光线射到玻璃和空气界面时，发生如图所示折射， 则界面的左侧是________ 分析：由图中可以看出∠r>∠i ，界面右侧的角大，由于发生折射时空气中的角度大，所以界面左侧应是玻璃。 答案：玻璃 （三）平面镜成像做图 把握要点：平面镜成像的实质及平面镜成像的特点。 例1. 如图所示，S 是一点光源，试作出反射光过点A 的 光线。 分析：首先S 点是光源所在位置，可以依据平面镜成 像特点确定S 点的像S ’点的位置，由于平面镜成像的实 质是光的反射，因此A 必定在反射光线上。A 与S ’在一条直 线上连接AS ’，即可获得答案。 答案：如图所示： 拓展： 如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 分析：依据平面镜成像原理及成像特点。首先反向延长两条光线交于S ’点，S ’即为S 的像点。 答案：如图所示： 【模拟试题】 1、一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为__75_____。 2、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝____45__。 3、 潜在水中的人看岸上的物体比实际的物体升高了 还是变矮了？作图说明。 4、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。答案见中图 A S
光学作图专项练习 1.图中入射光线及镜面成30度角，请你完成光路图并标出反射角。 。 30 2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线， 并标出入射角。 3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。 4.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平 面镜反射后，恰好经过A点。
S A 5.如图S是发光点，S ’是S在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l 的反射光线。 S 6.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置。 7.如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你画出转动后平面镜的大致位置。
S 1 S 2 8.画出物体AB 在平面镜中所成的像。 A B 9.用对称法画出物体ABC 在平面镜中所成的像。 A B C 10.下图中A ’B ’是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。 A B A' B' 11.如图所示，发光点S 所发出的光，经平面镜AB 反射后，在障碍物
CD的后面出现一片明亮区域，请画出明亮区域的范围。 S A B 12.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。 S A B 13.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S的位置。 A B C D M N
（2016广元）1．如图所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB（看作平面镜）中能看到车尾后部S点，请画出其光路图（保留作图痕迹）。 答案： （2016天水）2．如图所示，A、B是镜前一个点光源S发出的光线经平面镜反射后的两条反射光线，请在图中标出点光源S和像点S′ 答案： （2016黔南州）3 标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹． 答案： （2016毕节市）4．在图中A点放置一块平面镜，使光线经平面镜反射后过B点，在图中画出平面镜的位置（保留作图痕迹）． E S E B A
答案： （2016河南）5．如图所示，在某房间的天花板上装有平面镜M ，S 为一灯泡，P 为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P 墙右侧区域的光路图． 答案： （2016黄石）6．如图所示，点光源S 置于平面镜前，请画出点光源S 的成像光路图。 答案： （2016兰州）7看到视力表中S 点的光路图。 S S
答案： （2016厦门）8．如图所示为上午8:00太阳光经水平镜面反射的光路图，请大家画出一小时后太阳光照射同一点的入射光线及对应的反射光线。 答案： （2016自贡）9．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数． 答案： （2016通辽）10．根据平面镜成像的特点，在图中画出物体AB 在平面镜MM ′中的像A ′B ′． 答案：如图 M 空气 玻璃 A O N a 平面镜b S 眼睛 图甲 图乙 图丙视 画平面镜b S ′ 画法一： M N A B O
光学作图练习 班级:姓名: 1．完成下列关于透镜的光路： 2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线 3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. 4． 画出下列中光线经过玻璃砖的光路 5、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路 6、在图中的虚线框内填入适当类型的透镜，并完成光路图。 作图题 1．作出下列各图的入射光线（或反射光线、镜面），并 标出第1、2图的入射角、反射角。 2．作出下列各图的入射光线（或折射光线），并标出第 1、2图的入射角、折射角。 3．如图1所示S 为发光点，MN 为平面镜，请画出由S 点发 出并经平面镜反射后通过Ａ点的光线。 4．根据平面镜成像的特点，在图2中作出物体AB 在平面镜MN 中的像(要求保留作图痕迹)。 F F F F F F F F F F 2f 2f F F F F F F F F F F A S A ‘ B A O F F F F F F 图1 （图1） F F （图2） 空气 水 空气 水 玻璃砖 F F （图3） 空气 玻璃
A B A B S M N M A N A B C B A C 5．在图3、图4中完成光路。 1.完成右图中的光路图． 2.请画出右图中两条平行光线通过凸透镜后的折射线． 3.图中，S'是发光点S 经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点． 4.点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在 图上． 5.在下面各图中填入适当的透镜： 6.在图中，画出光线通过透镜后的折射光线． 7.在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜． 8.如图所示，A 、B 为射向凸透镜的两条光线，画出通过凸透镜后的折射光线． 9.一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线． 10.完成下面各自的光路． 11.根据光路，在下列方框中各填上一个光学器件的名称． 12.如右图所示，画出了光通过透镜后的折射光线， 请在图上画出入射光线． 13.在图中已画出了通过透镜后的折射光线方向，试画出相应的入射光线． 1.（1）作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。 （2）作图说明图中人眼在平面镜前A 点通过平面镜MN 能看到外界多大范围。 2.如图所示，平面镜前有一物体AB ，作出AB 在镜中成的像A ′B ′。 3、如图所示，作出物体ABC 在平面镜中成的像A ′B ′C ′。 4、如图所示，平面镜前有一点光源S ，S 发出的一束光线被平面镜反射后经上，过A 点，请作出该光线的光路图． 5.如图(甲)所示，S 是点光源，S'是S 通过一个平面镜所成的像，请作出平面镜的 位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。 6、如图所示，在平面镜右方有一发光点S ，OB 、O'B'。分别是 S 发出的两条光线经平面镜后的反射光线，作出发光点S 的位置(要求保留必要的辅助线)。 7、如下图所示，S 是一个发光点，S'是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和SA 经平面镜反射后的光线。
