砀山县310国道一级公路改造项目
首件开工报告
排水沟、盖板边沟施工技术方案
安徽省巢湖市路桥工程有限公司
G310-04标项目经理部
二0一六年四月十二日

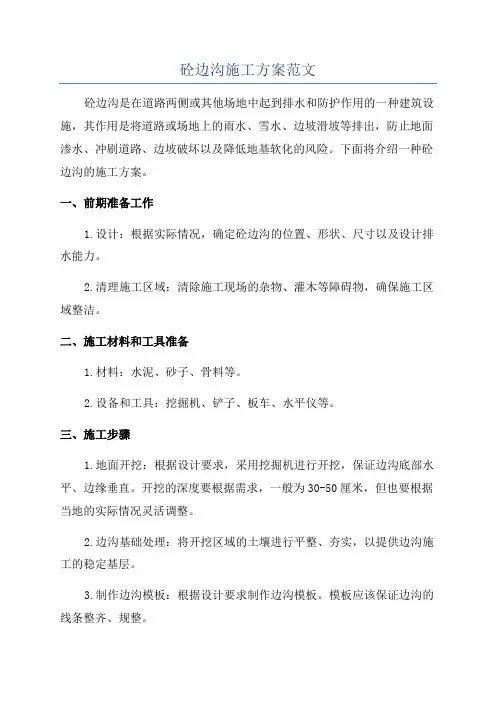

砼边沟首件工程施工方案
一、工程概况
根据我标段施工进展情况，计划在K52+800-K52+840右幅进行边沟首件工程的施工，从各方面初步确定施工工艺指导施工。长度40m，路基及边坡开挖施工已全部完工，所有准备工作全部就绪，满足边沟施工条件。设计形式矩型边沟，即110*85cm现浇C20砼边沟，基础及墙身均厚25cm，盖板为C25砼钢筋盖板。边沟设计工程量每米C25砼理论方量0.084m3，C20砼理论方量0.551m3。
三、首件施工目的
1、通过方案来指导首件工程的实施，同时通过首件的施工来完善方案所欠缺之处，形成更加完善的施工工艺以更好的指导后续施工；
2、发现实际施工中存在的问题，现场及时指正可以使方案更好的应用；
3、确定实际施工进度，及时调整进度计划或按进度计划调整人员材料等保证施工的进度按计划完成；
4、计算实际施工成本，确定最合理施工组织，更优效的完成任务。
四、施工进度计划
根据计划安排和实际情况，我部预计4天完成首件边沟的施工工作，计划时间为
五、施工准备情况
1、人员配置
组建砀山县G310国道改建项目04标边沟首件工程施工领导小组，组织、管理实施本项工程，对本项工程质量、安全、工期全面负责,小组成员及分工见下表：
第一章综合说明 第一节编制说明 本工程位贾汪区汴塘镇高庄村境内，是城区段延段雨水沟，该工程的施工内容主要：盖板排水沟设计长度为1472米、暗沟设计长度为50米。根据建设方提供的招标文件、设计图纸等资料，在认真研究，充分领会建设方对工期、造价、质量、管理以及维护安全稳妥的施工环境意图的基础上，充分考虑我公司现有的施工技术水平、施工管理水平和机械配套能力，围绕安全、质量、加快进度和节省造价的目标进行编制。 第二节编制依据 本工程施工组织设计编制的依据是： 1、徐州市贾汪区G310高庄段排水沟设计施工图。 2、招标文件。 3、国家现行施工及验收规范、现行建筑施工安全技术规范、《给排水管道工程施工及验收规范》。 4、本公司管理机构及人员组成机械设备状况。 5、本公司有关施工管理的各项制度、措施。 6、类似工程的施工经验。 第三节施工方针 严格按照施工图纸进行施工，按国家建筑验收规范严格要求、使用新技术、新材料，紧紧围绕建设单位和质检监理单位密切配合，保证工程质量达到优良，工期按合同要求完成施工任务，严格按照文明工地标准组织施工。 第二章工程概况 第一节概述 2.1工程设计概况 本工程建设地点在贾汪区高庄村境内，本工程一切以方便村民，服务村民为原则。工程总长1522米，工程内容为：1、土方开挖，2、M7.5水泥砂浆砌毛石挡墙，3、安装预制钢筋混凝土沟盖板，4、移植女贞55棵、杨树10棵。按招标文件要求，本工程开工时间2016年3月8日、竣工日期为2016年4月8日，总工期30天。中标后，我公司通过加强管理、加大投入、科学组织、文明施工，确保按合同规定的时间完工。
第二节工程目标 (一)工期目标 本工程根据建设单位招标文件工期要求30日历天，我公司经过详细研究，并结合我公司综合实力，在保证安全、质量的前提下按时完工，即30日历天内完成全部施工任务。 (二)质量目标 1、达到国家施工验收规范标准。 2、质量监督部门评定达到合格。 (三)安全目标 1、杜绝因工伤亡事故。 2、杜绝一切重伤事故。 第三章施工准备及现场平面布置图 第一节施工准备 1、建立工程管理组织 项目经理部组建后，根据本工程特点，在项目经理组织下编制出《分部工作细则》，以明确各部门职能，确定岗位职能分工，以及各分部之间和岗位之间相互关系，以便在工程正式开工后，各尽其责，迅速进入工作状态。 2、施工技术准备 (1)编制施工进度控制实施细则 将工程总进度控制目标进行分解，制定出工期控制节点，并分阶段编制出施工作业计划，认真落实各项资源供应计划，严格控制工程进度目标，做好组织协调工作，做好工程进度监控工作，有效的控制措施，保证各控制节点及总进度控制目标的实现。 (2)编制施工质量控制实施细则 将工程质量控制目标进行分解，建立健全质量保证体系和质量责任制，明确各部门、人员的质量责任，编制出质量保证措施和预控措施，编制出检验、试验计划和实施细则，保证工程质量目标实现优良。 (3)图纸会审 由项目工程师组织各专业工长及技术、质检、测量等工程技术人员认真学习工程合同、施工规范、熟悉图纸、领会设计意图，做好图纸会审和技术交底准备工作。
排水工程施工方案 一、工程简介 金江坪--太和村农村公路KO+000---K1+500 主要技术标准 等级：四级 计算行车速度：20公里/小时 行车道宽度:6(4.5)米 路基宽度:6.5(5)米 最大纵坡:10% 二、施工准备 1、施工布署 1）施工队设立一个专业的砌筑施工队伍，主要负责全线水沟浆砌工作。 2）修筑施工作业的便道，保证无论天晴下雨，材料都能到达施工现场。堆料场地硬化，合理布置拌合场位置，方便拌和砌筑砂浆。 2、项目管理目标 工程质量努力达到精品工程的要求；工程进度满足业主、项目部及监理工程师的要求；工程保证无安全事故发生；工程满足文明施工的要求。 三、浆砌水沟施工 （1）水沟施工流程图
水沟施工工艺流程图 （2）施工准备 材料来源：砂来自府河，片石自采，水泥采用京兰水泥。 施工前按照设计施工图纸，准确放样水沟的路基中心线及基础主轴线、墙址轴线、水沟的起迄点和横断面、基坑开挖线，并应用石灰线示出，并用细铁丝或木桩加密固定。 清理水沟范围内的场地，铲除有机质和树根草从，水沟两端清理范围适当延长，合理布置堆料场和施工现场，做好场地临时排水工作。（3）、基坑开挖 基坑主要以人工开挖，各部分尺寸、形状以及深度，均按照设计要求施工，基坑开挖尺寸，应满足基础施工的要求，对于基坑内的个别不规则但稳定的岩石，根据设计要求，可以跳过不挖、不砌。 （4）、砌筑工艺
砌体用石料强度应满足不小于30MPa的要求，片石最小尺寸不能小于30㎝，采用7.5号砂浆砌筑。砂浆拟用小型砂浆搅拌机移动拌和，采用手推车作短距离运输至砌筑现场，施工配合比均按照规范和试验要求进行拌合。 浆砌镶面石时，先根据接砌部位的情况，估计所需的石块形状、大小，然后选石，不垫砂浆进行试砌，再根据试砌情况找出石块中碍事的大棱角，用大锤打掉，用小锤打击小棱角，用凿子凿击底面放不平或影响上部接砌的突出部分，然后铺上砂浆，将石块翻回，用小撬棍将石块拨正，使两边灰缝合适。如石块较小，用手锤轻轻敲击，如石块较大，用手左右揉动，使灰缝挤实。 基坑完成后，按基底纵轴线结合横断面放线复验，按照设计、规范要求清理基坑，自检标高、平整度、断面尺寸、基底承载力，并挂线控制基顶标高，在检查、复核无误并报监理工程师批准后，方可进行水沟砌筑。 砌筑时采用分层砌筑，砌筑上层砌块时，避免振动下层砌块。砌筑工作中断后恢复砌筑时，对已砌筑的砌层表面加以清扫和湿润。每一块石料均应先铺砂浆，再安放片石，经左右揉动几下，再用手锤轻击，将下面的砂浆挤压密实，挤出的砂浆刮起再用，并利用片石的自然形状，使其相互交错的衔接在一起，做到大面朝下，犬牙交错，搭接紧密，石块错缝咬合，避免垂直通缝和墙体分夹，片石与片石之间均用砂浆隔开，确保砂浆饱满，还应设置拉结石，并应均匀分布，相互错开，保证砌体的质量和线形的顺适美观。严格控制坡率和表面平整度及断面尺寸。 墙背填料采用碎石土填筑，则需待砌体砂浆强度达到75%以上方可进行。 （5）、勾缝 砌体外露面采用凹缝形式进行勾筑。墙面未预留凹槽时，在勾缝前用扒钉或凿子开缝，开出凹缝后，并以钢丝刷用水刷去砌石面上的流浆及污垢，将凹槽浇洒湿润。如原有的底浆不足，应先用砂浆填满，然后
盖板边沟施工方案 浆砌盖板边沟施工方案 (一)施工放样 根据设计文件提供的数据，10m间距放样路线中桩，然后按中线桩水平准确放样边沟的位置及开挖线。 (二)基坑开挖 采用人工开挖基坑，严格控制几何尺寸，用模型架随时检查，不得超挖。做到线形顺适，纵坡符合要求。 (三)砌筑施工 1、选料 a、片石厚度不小于15cm，卵石和薄片石不符使用。块石厚度20~30cm，宽度约为厚度的1.0~1.5倍，长度约为厚度的1.5~3.0倍(如有锋棱锐角，应敲除)。 b、镶面石应修凿，表面凿痕间距?2cm，使砌体平整美观。 2、砌筑工艺 a、放样挂线:砌石前按中线桩水平进行放样挂线，固定摸 板架，施工中经常检查挂线和模板架的位置。 b、采用坐浆和挤浆法共用砌筑。 c、砂浆必须具有良好的和易性，稠度宜为5~7cm，气温较 高时可适当增大。砂浆采用机械拌和，严格按配合比配料。每一 工作班制取二组抗压强度试件。 d、砌块在使用前必须浇水湿润，表面如有泥土、水锈，必 须清洗干净。 e、砌筑时如基底为岩层，先将基底表面清洗、湿润，再坐
浆砌筑;如基底为土质，可直接坐浆砌筑。 f、各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块 应与里层砌块交错连成一体。砌体里层应砌筑整齐，分层与外圈一致，应先铺一层适当厚度的砂浆，再安放砌块和填塞砌缝。 g、各砌层的砌块应安放稳固，砌块间砂浆饱满，粘结牢固， 不得直接贴靠或脱空。砌筑时底浆应铺满，竖缝砂浆应先在已砌石块侧面铺设一部分，然后于石块放好后填满捣实。 h、砌筑上层砌块时，避免振动下层砌块。砌筑工作中断后 恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。 i、砌体外露面应进行勾缝，并在砌筑时靠外露面预留深约 20mm的空缝备作勾缝之用。 j、石块应平砌，注意丁顺相间，保证砌体的整体性。 3、砌体勾缝及养护 a、砌体勾凹缝，勾缝砂浆强度不低于砌体砂浆强度。 b、砌体勾缝应嵌入砌缝内约2cm深，缝槽深度不足时， 应凿够深度后再勾缝。 c、浆砌砌体，在砂浆初凝后，覆盖洒水养生7~14d。当 气温低于5?时，须覆盖保温，不得洒水。 d、养护期间避免碰撞、振动或承重。 (四)盖板预制 1、钢筋型号、规格和尺寸必须符合图纸要求。 2、模板采用木模板，做好定型模具，确保模板稳定不变形。 3、砼采用机械拌和机械振捣，严格按批准的配合比配料。
钢筋混凝土盖板边 沟施方案 1
XX公路改造工程 K2402+432.4～K2402+495段钢筋混凝土盖板边沟 施工方案 一、编制依据 1、本工程路基、路面等各专业施工图设计文件。 2、公路工程质量检验评定标准（JTG F80/1- ）。 3、XX公路改造工程合同文件。 4、本合同段总体实施性施工组织设计。 5、国家颁部的有关施工、设计规范、规程和标准及XX地方政府及业主颁布的有关法规性文件（实际施工过程中，各规范、标准以最新版本为准）。 二、适用范围 该施工方案仅适用于K2402+432.4～K2402+495段钢筋混凝土盖板边沟施工。 三、工程概况 K2402+432.4～K2402+495此段长62.6m，原有边沟为浆砌片石水沟，其中有15米位于煤场出口，由于重型车辆进出，造成原有安装在水沟里面的圆管涵压坏，水沟堵塞，加上当地农户为了方便种些小菜，用土填塞了水沟，因此整段水沟不能排水，大量的边沟水直接冲刷到里面，导致原沥青混凝土路面长期浸泡在水中，路面破坏严重。 该段设计为拆除煤场及农户门口浆砌水沟，改为砼盖板水沟，并恢复砼路面，农田处的水沟清除填方后对已坏沟底用砼进行铺底。
该段基层工作计划于11月1日开工，12月1日完工，工期30天。 四、施工准备 1、劳动力投入计划 为确保业主要求的工期，合理制定施工进度计划，工期紧张的各个施工阶段中，严格进行施工管理，不折不扣的完成施工计划要求，项目经理部由管理、技术人、司机、普工等人员计20人。 根据本工程总体部署及工程进度安排，本工程所投入的施工技术力量及劳动力高峰期为15人，劳动力投入计划表见下表： 劳动力投入计划表 2、主要施工设备 根据业主对工期、质量的要求，结合工程的结构特点，将调集满足施工要求的各种机械设备，以保证施工任务的完成。 详见主要施工机械设备表： 机械设备一览表
排水工程施工组织方案 一、工程简介 安陆市烟杜公路烟店至杜棚改建工程起点为白兆山旅游风景区大门,终点为大天线杜棚地段, （一）技术标准 主要技术标准 等级：四级 计算行车速度：20公里/小时 行车道宽度:6(4.5)米 路基宽度:6.5(5)米 最大纵坡:10% 二、施工准备 1、施工布署 1）施工队设立一个专业的砌筑施工队伍，主要负责全线水沟浆砌工作。 2）修筑施工作业的便道，保证无论天晴下雨，材料都能到达施工现场。堆料场地硬化，合理布置拌合场位置，方便拌和砌筑砂浆。 2、项目管理目标 工程质量努力达到精品工程的要求；工程进度满足业主、项目部及监理工程师的要求；工程保证无安全事故发生；工程满足文明施工的要求。 三、浆砌水沟施工 （1）水沟施工流程图
水沟施工工艺流程图 （2）施工准备 材料来源：砂来自府河，片石自采，水泥采用京兰水泥。 施工前按照设计施工图纸，准确放样水沟的路基中心线及基础主轴线、墙址轴线、水沟的起迄点和横断面、基坑开挖线，并应用石灰线示出，并用细铁丝或木桩加密固定。 清理水沟范围内的场地，铲除有机质和树根草从，水沟两端清理范围适当延长，合理布置堆料场和施工现场，做好场地临时排水工作。（3）、基坑开挖 基坑主要以人工开挖，各部分尺寸、形状以及深度，均按照设计要求施工，基坑开挖尺寸，应满足基础施工的要求，对于基坑内的个别不规则但稳定的岩石，根据设计要求，可以跳过不挖、不砌。
（4）、砌筑工艺 砌体用石料强度应满足不小于30MPa的要求，片石最小尺寸不能小于30㎝，采用7.5号砂浆砌筑。砂浆拟用小型砂浆搅拌机移动拌和，采用手推车作短距离运输至砌筑现场，施工配合比均按照规范和试验要求进行拌合。 浆砌镶面石时，先根据接砌部位的情况，估计所需的石块形状、大小，然后选石，不垫砂浆进行试砌，再根据试砌情况找出石块中碍事的大棱角，用大锤打掉，用小锤打击小棱角，用凿子凿击底面放不平或影响上部接砌的突出部分，然后铺上砂浆，将石块翻回，用小撬棍将石块拨正，使两边灰缝合适。如石块较小，用手锤轻轻敲击，如石块较大，用手左右揉动，使灰缝挤实。 基坑完成后，按基底纵轴线结合横断面放线复验，按照设计、规范要求清理基坑，自检标高、平整度、断面尺寸、基底承载力，并挂线控制基顶标高，在检查、复核无误并报监理工程师批准后，方可进行水沟砌筑。 砌筑时采用分层砌筑，砌筑上层砌块时，避免振动下层砌块。砌筑工作中断后恢复砌筑时，对已砌筑的砌层表面加以清扫和湿润。每一块石料均应先铺砂浆，再安放片石，经左右揉动几下，再用手锤轻击，将下面的砂浆挤压密实，挤出的砂浆刮起再用，并利用片石的自然形状，使其相互交错的衔接在一起，做到大面朝下，犬牙交错，搭接紧密，石块错缝咬合，避免垂直通缝和墙体分夹，片石与片石之间均用砂浆隔开，确保砂浆饱满，还应设置拉结石，并应均匀分布，相互错开，保证砌体的质量和线形的顺适美观。严格控制坡率和表面平整度及断面尺寸。 墙背填料采用碎石土填筑，则需待砌体砂浆强度达到75%以上方可进行。 （5）、勾缝 砌体外露面采用凹缝形式进行勾筑。墙面未预留凹槽时，在勾缝前用扒钉或凿子开缝，开出凹缝后，并以钢丝刷用水刷去砌石面上的流浆
排水工程 施 工 技 术 方 案 陕西筑煌建设工程有限公司 宁强县铁黄路建设项目LJ4标项目部二〇一九年六月十五日
一、工程简介 我标段设计水沟共6276.6米（含盖板水沟509米），结构形式为混凝土现浇，其中沟身混凝土强度为C25，盖板混凝土强度为C30。 二、施工工艺及流程 1、盖板水沟施工工艺及流程 ①、矩形排水沟施工工艺及流程 施工工艺见图1-1所示： 图1-1 矩形排水沟施工工艺流程 ②、沟盖板预制安装施工工艺及流程 施工工艺见图1-2所示： 图1-2 盖板制作安装工艺流程 2、边沟施工工艺及流程 施工工艺见图2-1所示：
三、施工准备 （1）技术准备 ①技术主管组织有关人员进行图纸会审，复核设计图及工程数量，根据设计资料认真做好导线复测工作和水准复测工作。 ②根据控制测量结果放出水沟中桩及边桩，每25米做一个高程控制桩，标记沟槽开挖深度。 ③对所有参加施工人员进行施工安全交底和技术交底。 （2）试验准备 ①水泥混凝土应有标养试块和现场同条件准养护试块。 ②检测进场的砂、水泥等材料是否合格，并按检验批次提供检测报告，通过试验确定混凝土配合比指导现场施工。 （3）材料准备 矩形排水沟沟身所用材料为普通水泥混凝土，砂石水泥等原材应及时进场。 盖板为C30钢筋混凝土盖板，钢筋混凝土预制盖板，采用有合格证并复检符合要求的钢筋，检测不合格的材料及时清除出场。（4）机械准备 设备进场之前需进行检验并确保机械检验合格，操作人员需有操
作证并进行安全教育。 （5）现场准备 ①、作好施工现场的“三通一平”工作,保证进场后可立即投入施工。 ②、查明基底管线分布情况并完成迁改或采取可靠的保护措施。 四、现浇混凝土排水沟施工方法 矩形排水沟均为混凝土预制盖板排水沟，沟身采用C25混凝土，盖板采用C30混凝土，水沟侧壁厚度为25/15cm，水沟底厚度为25cm/15cm，具体结构及细部尺寸(均以厘米计)，如图所示：Ⅰ型边沟断面图 Ⅱ型边沟断面图
边沟施工技术方案 一、工程概况 本工程的K32+000~K33+000段边沟，包含了梯形边沟，半梯形边沟，矩形边沟；边沟的设置位置详见“路基路面排水工程设计”。 二、分项工程管理体系及人员进场、机械使用计划 （二）、人员进场、机械使用计划 结合本分项工程情况，计划进场施工技术人员3名（技术、测量、试验），劳动力18人。 机械使用计划 三、施工准备 目前，我部已完成了本分项工程的施工放样工作，分项工程砌筑用片石的材料检测已完成，砂浆配合比已经出具，砂检验已经完成，施工机械、技术人员、管理人员、安全人员、机械操作人员均已到位，分项工程施工计划及技术方案均已完成，施工技术交底、安全交底已经完成，并已逐级交底到位，分项工程质量保证措施，安全保证措施均已制定完成， 四、分项工程施工总体方案 配合路基土石方、盖板涵施工，分段进行边沟的砌筑工作，争取路基施工结束，边沟完成，盖板涵施工结束，灌溉水系贯通。 本分项工程计划开工日期为2012 年5月15日，计划在2012 年5 月28 日前完成本公里所有边沟工程。 边沟施工方法 1、测量放样 准确放样，控制边沟平面位置符合设计要求，及时进行水准测量，控制流水面高程，测量精度应符合《公路路线勘测规程》(JTJ061-85)的要求，测量时按断面间距10~20m放样。
2、沟槽开挖 采用挖掘机开挖，人工辅助修整的方法进行沟槽开挖，当使用挖掘机开挖沟槽距设计高程尚有15~20cm时，应停止开挖，改为人工清理整平，以免扰动基底土壤。 3、沟身放样 在沟槽开挖前的放样若是粗放样，或在开挖时破坏了桩位，基槽开挖完毕后还必须进行一次沟身放样，放样内容包括沟槽底面的位置（线形）、标高；边沟施工必须进行沟身放样，内容包括直墙外边线位置（及路基硬路肩边线）高程、流水面高程等。 4、砌筑沟身及抹面、勾缝 选用合格的片石砌筑，采用立架拉线找平的方法，确保边沟的流水面、沟身坡面准确。 A、片面必须进行修整，应对片石的外露面进行凿平修整，砂浆砌缝不允许超过3公分。 B、边沟基底若是土质，可直接座浆砌筑，如是石质基坑，应将石凿成台阶，并清扫并清洗干净后才坐浆砌筑，保证砌体与基槽的咬合。 C、砌筑片石应密实，砂浆饱满，外露面平整。 D、沟面采用10号砂浆勾缝，勾缝时先将砌缝中的散浆凿除，凿缝宽度不小于2cm，勾凹缝，深度约1cm，缝顶压平，缝路折棱明晰，不允许有纵向或横向通缝，沟顶用砂浆抹面拉线找平。 5、边沟施工工艺流程图
浆砌卵石边沟施工方案 一、工程概况： 川西旅游环线都江堰段D合同段边沟设计为:K48+207.385~K49+000为104cm ×120 cm7.5#浆砌片石矩形盖板边沟,共有排水沟599.2m，主要处在过街路段；K49+000~K54+837.551为浆砌卵石梯形边沟，共计8563.8 m。 二、工程管理目标：合格率100%,优良率95％。 三、施工方案 （一）、施工放样 排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。 （二）、施工方法 1、沟槽开挖 先放好边沟沟底沟沿边线，并用白灰在地上画出，再利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。 2、卵石砌筑 沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。 材料要求： 1.石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染；2.砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河
砂，过筛后机拌3~5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3~5h 使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用；3.施工现场不堆放不合格材料，废弃的材料及时清理出场。 沟体卵石砌筑：排水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。所有缝隙均应填满砂浆。 沉降缝的设置：根据施工段长度以25-50m分段砌筑并设置沉降缝，沉降缝用沥青麻絮或其它防水材料填充。 勾缝、养生及M10号砂浆抹面：勾缝一律采用凹缝，勾缝采用的砂浆强度M7.5，砌体勾缝嵌入砌缝20mm深，缝槽深度不足时应凿够深度后再勾缝。每砌好一段，待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护，覆盖养生7~14d，养生结束后再用M10号砂浆进行抹面。养护期间避免外力碰撞、振动
XX公路混凝土排水沟及盖板施工技术方案 1.1施工工艺及流程 ①矩形排水沟施工工艺及流程 施工工艺见图1-1所示： 图1-1 矩形排水沟施工工艺流程 ②沟盖板预制安装施工工艺及流程 施工工艺见图1-2所示： 图1-2 盖板制作安装工艺流程 1.2施工准备 （1）技术准备 ①技术主管组织有关人员进行图纸会审，复核设计图及工程数
量，根据设计资料认真做好导线复测工作和水准复测工作。 ②根据控制测量结果放出水沟中桩及边桩，每25米做一个高程控制桩，标记沟槽开挖深度。 ③对所有参加施工人员进行施工安全交底和技术交底。 （2）试验准备 ①水泥混凝土应有标养试块和现场同条件准养护试块。 ②检测进场的砂、水泥等材料是否合格，并按检验批次提供检测报告，通过试验确定混凝土配合比指导现场施工。 （3）材料准备 矩形排水沟沟身所用材料为普通水泥混凝土，C15混凝土应及时进场。 盖板为C25钢筋混凝土盖板，盖板长80cm，宽49cm，厚15cm，钢筋混凝土预制盖板，采用有合格证并复检符合要求的钢筋，，检测不合格的材料及时清除出场。 （4）机械准备 设备进场之前需进行检验并确保机械检验合格，操作人员需有操作证并进行安全教育。 （5）现场准备 ①作好施工现场的“三通一平”工作,保证进场后可立即投入施工。 ②查明基底管线分布情况并完成迁改或采取可靠的保护措施。
1.3现浇混凝土排水沟施工方法 矩形排水沟均为混凝土预制盖板排水沟，沟身采用C15混凝土，盖板采用C25混凝土，水沟侧壁与水沟底厚均为20cm，具体结构及细部尺寸(均以米计)，如图所示： （1）沟槽开挖
排水沟分段施工，分段放样，每25米一段放出水沟边桩及中桩，中桩桩顶标记开挖深度，现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，开挖至距设计尺寸10～15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。 （2）清底报验 基槽开挖完毕后,首先进行自检,互检,合格后,由项目部报请监理工程师进行检验,在全部检验合格后,方可进行下步工序。 （3）混凝土浇筑 沟槽检验合格后，先用木桩每10米一处钉好模板位置，挂好横断面线及纵断面线，即可按线立模，浇筑混凝土工艺要严格执行技术及文件的施工技术要求。浇筑混凝土应连续进行，如必须间歇，时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。间歇的最长时间应按所有水泥品种及混凝土初凝条件确定一般超过2小时应按施工缝处理。 注意天气预报，不宜在雨天浇筑混凝土。在天气多变季节施工，为防不测，应有足够的抽水设备和防雨物质。对所有机具包括混凝土输送泵、振动器（棒）经检验试运转正常，并准备一旦出现故障的应急措施，保证人力、物力、材料均能满足浇筑速度的要求。 （4）沉降缝的设置 根据施工段长度以20m-50m分段浇筑并以10m设置沉降缝，沉降缝宽度为3cm，使用沥青木板，内侧填塞M7.5水泥砂浆，深度为
排水边沟专项施工方案 一、工程概况 古塔路段自人民中路至育才街商业街（健康路）路口，全长363.85米(接现状道路)，控规道路红线宽12米，设计车行道各2.5米，原道路排水采用分流制，污水管道设置在两侧人行道下，方便道路两侧居民污水接入，雨水管道埋设在车行道下，雨、污水经过长岭巷分别排入人民路雨、污水管道。但经工程现场实测放样，发现道路两侧人行道下综合管线及预埋管道较多，尤其是道路北侧沿线电线杆较多，如按原道路排水设计施工，污水管道无法开挖，因此经业主、设计、监理、施工单位等多方一起探讨研究，考虑到排水管道的施工难度及对地下管线的保护，研究一致决定取消原道路排水设计，采用在人行道下面浇筑排水暗沟代替原道路排水设计，排水边沟设计见设计变更图。 二、排水边沟施工流程 1、测量放样： 首先，根据路基有关参数，用全站仪放出路基边沟和排水边沟的位置中轴线，并测出相应标高，在地面上标出里程桩号以及标高，并根据所交底结果，用白灰线或线绳拉出边沟的相应轮廓线，示出相应的开挖深度。 2、基槽开挖 2.1基槽采用人工配合挖掘机开挖，基坑底部每边尺寸至
少大于基础尺寸30cm，视开挖深度和地质情况不同放1:0.5的边坡，并预留5～10cm采用人工清除。基槽开挖到设计标高后，如有地下水，则在基槽边人工开挖一条小明沟，将积水排至低处并做好集水坑用抽水泵集中排出基坑。 2.2基槽开挖过程中，如遇地下管线及管道较多处，必须采取人工开挖，随后人工集拢装车，人工开挖段工程量须及时通知现场业主代表及监理对其进行计量，并及时作出相应的签证单。因道路两侧部分人行道宽度满足不了设计要求及沿线电线杆较多等不明障碍物，如遇到此情况的边沟路段，排水边沟拟采取绕过障碍物，从机动车道底基层绕行施工。 2.3基底清理完毕，放出基础线，进行基槽检验。自检合格后，再报请监理工程师验收 3、基底夯实 基底开挖至设计高程后，人工整平基底，使用振动夯夯实，土基的压实度达到施工规范的要求后即可以开始垫层的施工。 4、边沟垫层 边沟垫层为C15商品砼，厚度为10cm, 宽度为85cm，在浇筑过程中应振捣密实，同时制作砼试块，浇筑完毕应注意洒水养护。 5、边沟基础及沟身
施工技术方案 一、编制依据 1)《公路工程技术标准》(JTG B01—2003) 2)《公路工程施工安全技术规程》(JTJ 076—95)。 3)《公路路基施工技术规范》（JTG F10—2006） 4）《公路工程质量检验评定标准》（JTJ F80/1—2004） 5)《公路桥涵施工技术规范》(JTJ 041—2000) 一、工程简况 我部承建的毕威高速公路第七合同段，在经过前期的施工复测准备工作和下发的图纸，为了能按期保质、保量的完成施工任务，在机械、人员到位的前提下准备对K129+400～K131+344段排水工程边沟进行施工。 该段边沟分为：80×60带盖板矩形边沟、60×60梯形路堤边沟两大类型。 二、施工安排 1、该段边沟定于2010年8 月 15 日开工， 2011年 4 月 23 日完工，共计需 248 天完成。 2、该段边沟所用材料主要为水泥、砂、片石、碎石，对工程质量无直接影响。 三、机具设备情况（参见进场机械设备报表） 四、材料情况：材料已进场，经检测合格（参见材料进场检验单）。
五、施工工艺: 本段边沟均采用机械开挖基坑人工铺助修整、砂浆均采用机械拌制、人工砌筑、钢筋混凝土盖板采用集中预制运输车运至施工现场采用人工安装。． 1、材料 1）砂浆 砂浆强度等级应符合图纸规定或监理工程师要求；砂浆所用水泥、砂及水应符合规范要求；砂浆中宜用中砂或粗砂，当用于砌筑片石时，砂的最大粒径不宜大于5mm，当用于砌筑块石、粗料石时，砂的最大粒径不宜大于2.5mm；勾缝砂浆强 度等级对于主体工程不低于M10，附属工程不低于M7.5，且均不低于砌筑砂浆的强度等级。 2）片石 片石强度不应小于30MPa, 片石的厚度不应小于150mm(卵形和薄片者不得使用)。镶面石料应选择尺寸稍大并且有较平整表面，且应稍加粗凿。在角隅处应使用较大石料，大致粗凿方正。 2、砌筑施工要求 1）在砌筑前每片石块均应用干净水洗净并使其彻底饱和，其垫层亦应干净并湿润。所有石块均应座于新拌砂浆之上，在砂浆凝固前，所有缝应满浆，石块固定就位。垂直缝的满浆系先将已砌好的石块的侧面抹浆，然后用侧压砌置下一相邻石块；或石块就位后灌入砂浆。当用小石子混凝土填满垂直缝时，应用扁钢捣实；2）所有石料均应按层砌筑。一般2～3层组成一个工作层，每一工作层应大致找平。当砌体相当长时，应分为几段。 3）先铺砌沟底，然后铺砌帮衬石，最后铺砌腹石。角隅石或镶面石应与帮衬石互相锁合，帮衬石与腹石应互相锁合； 4）如果石块松动或砌缝开裂，应将石块提起，垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺在新砂浆上； 5）在砂浆凝固前应将外露缝勾好，勾缝深度不小于20mm。如若不能按这样将外露缝勾缝，应在砂浆未凝固前，将砌缝砂浆括深不小于20mm，为以后勾缝作准备； 6）勾好缝或灌好浆的砌体在完工后，视水泥种类及气候情况，在7-14d内应加强养生； 7）所有灰缝应满填砂浆。 、盖板预制安装3． 所有盖板均在第三工程处预制，预制时严格按照相关技术规范进行预制施工，必须在预制盖板的强度达到设计强度的85％时，方可脱模移运。吊装时用挖掘机 或吊车吊装，汽车转运至施工现场进行盖板的安装。采用人工安装。 4、边沟施工注意事项 1）填挖方地段按图纸规定设置边沟，边沟按图纸规定施工。 2）平曲线处边沟施工时，沟底纵坡与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。曲线外侧边沟适当加深，其增加值等于超高值。曲线在坡顶时可不加深边沟。 3）边沟的加固：土质地段当沟底纵坡大于3％时采取加固措施：采用桨砌片石 铺砌时，砌缝砂浆要饱满，沟身不漏水；沟底采用抹面时，抹面要平整压光。4、质量保证指标 浆砌片石边沟、排水沟、截水沟施工达到下表要求：
排水沟、盖板边沟施工方案 编制： 审核： 批准： 上海警通建设（集团）有限公司2015年5月2日
排水沟、盖板边沟施工技术方案 一、工程概况 国道344线青石嘴至泾源段公路泾河源镇至老龙潭连接线工程，为旧路加宽，旧路为三级公路，路基宽度为8.5m，其中路面宽7m，两侧设置75cm土路肩，为沥青砼结构，近年来随着泾源县经济建设和旅游产业的大力发展，行驶于该路段的交通量逐年增多，旧路已经无法满足相应的交通需求。路线采用旧路加宽方式布设，起点位于泾河源镇泾源县第二中学附近，沿旧路右侧布设，在K0+775.7处跨越泾河，之后按左侧加宽方式沿旧路布设，终点K6+051.78止于老龙潭六盘山国家森林公园门口处。 A、B线110m,主线盖板边沟2824m, 排水沟、盖板边沟主要工程量：主线排水沟913m, ， A、B线612m,排水沟C25砼预制184.14 m3、盖板边沟C25砼预制738.74m3，C25砼现浇1477.48m3。 二、施工准备 2.1、施工技术准备 2.1.1、小型预制构件原材料试验及砼配合比 1、水泥：选用固原六盘山水泥厂生产的P.O42.5R水泥。 2、砂：固原黑城砂场，能够供应满足施工要求的机制砂。 3、碎石：三关口料场产（5-10）mm、（10-20）mm级配砾石，满足施工要求。 4、C25砼配合比：W/C=0.425；水泥320kg/m3；砂765 kg/m3；砾石1057 kg/m3；水170 kg/m3；粉煤灰80 kg/m3；外加剂8.32 kg/m3。 2.2、试验室、砼拌和站 项目部临时试验室已建立，检测设备齐全，各种检测仪器已校正，测试正常。试验检测人员已到位。 砼拌和采用20m3/h的JW-350混凝土拌和机，已安装计量调试校正完毕，设备完好，水泥储备能力为200t。 2.3、工程临时用电 全线电力供应充足，施工用电可以保证，我项目部已与地方电力部门协商，在拌和站及预制场架设各设一台315KVA变压器。 2.4、施工便道
*********路段边沟盖板工程 预制沟盖板 制作、运输、安装 施工方案 编制单位：********* 编制日期：二○一三年六月十八日 预制沟盖板制作、运输、安装 施工方案 一、工程概况 1.1本工程包括预制沟盖板的制作、运输、安装以及沟道压顶的浇筑。 1.2预制钢筋混凝土沟盖砼强度等级为C25，沟道压顶为素砼，强度等级为C20。 二、施工准备 2.1在施工前应先对操作工人进行岗前培训，让其掌握操作技能和施工方法，培训合格后方可上岗。 2.2在构件浇筑前，由技术人员向操作工人进行技术交底，使工人对工程的施工方法、工艺流程、注意事项等做到心中有数。 2.3根据施工的实际情况，准备施工所需的材料，制定材料采购计划和材料抽样检验计划，并与建设单位共同评价和选择合格的材料分供方。 三、材料及主要机具 3.1材料： 3.1.1水泥采用矿渣硅酸盐32.5水泥，水泥的品种、标号等必须符合混凝土配合比申请通知单的要求，水泥应有出厂合格证及进场试验报告。 3.1.2钢筋：选用HRB235级钢筋，钢筋的规格、尺寸、质量必须符合设计要求，必须具有出厂合格证，进场后必须复检，具有试验报告单。
3.1.3砂应该选用中砂。砂中含泥量：混凝土强度等级＜C30时，砂中含泥量≤5%，有抗冻、抗渗要求时，含泥量应≤3%。砂中泥块的含量（不大于5mm的纯泥），当混凝土强度等级＜C30时，其泥块含量应≤2%，用抗冻、抗渗要求时，含泥量应≤1%。砂进场后应进行检验，具有试验报告单，试验合格后方可投入使用。 3.1.4碎石选用粒径为20—40的碎石，碎石的粒径、级配应符合混凝土配合比申请单的要求。碎石中的针、片状颗粒含量≤25%；碎石中的含泥量≤2%，有抗冻、抗渗要求时，含泥量应≤1%；碎石中的泥块（大于5mm的纯泥）含量≤0.7%。碎石进场应进行检验，并具有试验报告单，试验合格后方可投入使用。 3.1.5水：宜采用饮用水。如果采用其他水，水质必须满足有关标准的规定。 3.1.6本项目混凝土的配置、搅拌不需要掺加外加剂和混合材料。 3.2机具： 3.2.1混凝土的搅拌应优先选用强制式混凝土搅拌机，也可采用自落式搅拌机。 3.2.2计量设备采用磅秤，水计量采用水箱水位管标志计量器。 3.2.3上料设备采用双轮手推车，沟盖板运输采用平板车运输。 3.2.4现场试验器具，应准备坍落度筒，150×150试模。 3.2.5为了保证预制构件在浇筑时的边角光滑、密实，构件侧模采用制式钢制模板，底模采用混凝土地模，沟道压顶模板采用组合式钢模板。 3.2.6振捣机具采用棒式振捣器和平面振捣器。 3.2.7钢筋加工机械采用钢筋调直切断机和钢筋弯曲机。 四、施工方法 4.1施工工艺流程：原材料试验、配合比申请→钢筋绑扎→构件模板支设→混凝土搅拌、浇筑→构件成型、养护（拆模）→沟道压顶支模→压顶砼浇筑→压顶拆模→沟盖板运输、安装。 4.2进场后按照设计要求的混凝土强度等级向实验室提出混凝土的配合比申请，在施工中严格按照配合比进行配比计量。 4.3模板安装与拆除： 4.3.1预制构件底模采用砼地模，底模应平整、密实，侧模采用制式钢制模板，侧模支设时应做可靠的固定，防止浇灌砼时涨模走型。在施工前提前制作好预制构件的模板，预制沟盖板模板安装的允许偏差值见下表。
浆砌盖板边沟施工方案（一）施工放样 根据设计文件提供的数据，10m间距放样路线中桩，然后按中线桩水平准确放样边沟的位置及开挖线。 （二）基坑开挖 采用人工开挖基坑，严格控制几何尺寸，用模型架随时检查，不得超挖。做到线形顺适，纵坡符合要求。 （三）砌筑施工 1、选料 a、片石厚度不小于15cm，卵石和薄片石不符使用。块石厚度20~30cm，宽度约为厚度的1.0~1.5倍，长度约为厚度的1.5~3.0倍（如有锋棱锐角，应敲除）。 b、镶面石应修凿，表面凿痕间距≤2cm，使砌体平整美观。 2、砌筑工艺 a、放样挂线：砌石前按中线桩水平进行放样挂线，固定摸 板架，施工中经常检查挂线和模板架的位置。 b、采用坐浆和挤浆法共用砌筑。 c、砂浆必须具有良好的和易性，稠度宜为5~7cm，气温较 高时可适当增大。砂浆采用机械拌和，严格按配合比配料。每一工作班制取二组抗压强度试件。 d、砌块在使用前必须浇水湿润，表面如有泥土、水锈，必
须清洗干净。 e、砌筑时如基底为岩层，先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑。 f、各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块应与里层砌块交错连成一体。砌体里层应砌筑整齐，分层与外圈一致，应先铺一层适当厚度的砂浆，再安放砌块和填塞砌缝。 g、各砌层的砌块应安放稳固，砌块间砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时底浆应铺满，竖缝砂浆应先在已砌石块侧面铺设一部分，然后于石块放好后填满捣实。 h、砌筑上层砌块时，避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。 i、砌体外露面应进行勾缝，并在砌筑时靠外露面预留深约20mm的空缝备作勾缝之用。 j、石块应平砌，注意丁顺相间，保证砌体的整体性。 3、砌体勾缝及养护 a、砌体勾凹缝，勾缝砂浆强度不低于砌体砂浆强度。 b、砌体勾缝应嵌入砌缝内约2cm深，缝槽深度不足时，应凿够深度后再勾缝。 c、浆砌砌体，在砂浆初凝后，覆盖洒水养生7~14d。当气温低于5℃时，须覆盖保温，不得洒水。 d、养护期间避免碰撞、振动或承重。
（六）现浇C20混凝土边沟的施工方案及方法 1、施工前准备 （1）基槽开挖前，先进行施工放样，并报检合格。 （2）开挖后，浇筑前必须报请监理工程师检验，合格后方可施工。 （3）施工所用的砂、石子、水泥等原材料要符合要求。 2、施工方案 （1）施工放线 放出路基边沟和排水沟的位置中轴线，并测出相应标高，标出里程桩号及标高。用白灰或线绳拉出沟的相应轮廓线，示出相应的开挖深度。 （2）基槽开挖 根据相应的轮廓线，放好边沟沟底沟沿边线，利用人工配合挖掘机开挖，自卸汽车运输，开挖至距设计尺寸10-15cm时，改以人工挖掘，人工修整至设计尺寸。 （3）清底报验 基槽开挖完毕后，首先进行自检，互检，合格后，由项目部报请现场监理工程师进行检验，在全部检验合格后，方准进行水沟的砼浇筑工作。 （4）模板安装 模板安装时，要求模板表面光滑平顺、尺寸准确、接缝严密、无错台，具有足够的强度、稳定性。内模应仔细涂刷脱模剂（1:3的柴机油），要求脱模剂涂刷均匀，既不聚成团状，也不成股下流为宜，以保证浇筑砼以后外观颜色一致。模板安装完毕后，对其平面位置、顶部高程、模板接缝、支撑加固、模板线型等进行全面检查，报监理工程师签证合格后，方可进行下道工序施工。 （5）混凝土拌和 材料进场经检验合格后方可使用，砼严格按施工配合比配制，保证足够的搅拌时间，砼的坍落度和易性等各项指标均需达到规范要求。 （6）混凝土运输、浇筑 砼运输采用自卸三轮车，用人工将砼注入模板内。振捣采用插入式振捣器，振捣过程中要求振点均匀，振捣时间以砼表面泛浆不再下沉，模板侧边无气泡冒出为宜。
（7）混凝土养护 在混凝土浇筑后7-10天内，要始终保持混凝土表面的湿润。养生采用塑料薄膜包裹，每天保证浇水二次以上，天热时适当增加洒水次数，以混凝土表面保持湿润状态为宜。 十一、浆砌边沟施工 1、渗沟施工 2、测量放样 清表整平后，用全站仪放出路基渗沟中桩，间距以不大于20m为宜，平曲线起终点均要放出。对地形变化较大处，中桩在变化点适当加密。 3、边沟开挖 对已放出的中桩进行引桩、护桩，采用挖掘机开挖，人工整理。按图纸设计的边沟尺寸和纵坡开挖渗沟。开挖时控制好标高，严禁超挖回填虚土，如果出现超挖现象，应将基底夯实或用石方填筑。 4、浆砌边沟的施工 （1）复测放样 用全站仪放出路基边够中桩，间距以不大于20m为宜，平曲线起终点均要放出。对地形变化较大处，中桩在变化点适当加密。 （2）边沟开挖成形 根据施工设计图纸将边沟开挖整形成矩形，并保证开挖坑壁的整体性，防止边沟砌筑过程中出现塌壁现象。沟槽开挖完毕后，用木桩每10m一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑。
S331线三南界岭东至官坡段改建工程（K506+654～K522+149.243） 混凝土边沟施工方案 三门峡市昌通路桥建设有限责任公司 2015年9月20日
混凝土边沟施工方案 一、编制依据 本混凝土边沟施工方案是根据S331线三南界岭东至官坡段改建工程施工设计图并结合现场实际，针对施工队伍组织、劳力、技术设备状况而编制。 二、工程概况 省道331线三南界岭东至官坡段改建工程一工区全线混凝土边沟尺寸单位为（cm）： 1、矩形边沟：0.4（宽）*0.4（高）*0.25（顶宽） 2、单侧：0.4（宽）*0.4（高）*0.20（挨近山体顶宽） 3、铺底均为0.25 三、施工准备说明 （1）基槽开挖前，先进行施工放样、切边并报验合格。 （2）开挖后，浇筑前必须报请监理工程师检验，合格后方可施工。 （3）边沟采用C20混凝土浇筑。浇筑施工所用砂、石子、水泥等原材料要符合要求。 （4）施工前，砂、石、水泥等材料要保证有充足的货源，C20混凝土配合比为1：1.99：3.69：0.58（水泥：砂：碎石：水）。严格按照配合比进行场外集中拌合混凝土。 四、施工组织计划 1、现场施工人员组织 该标段根据工程量、施工部署及进度计划要求，采用4个施工班组进
行施工。为保证此项工程的质量﹑进度及安全，特成立混凝土边沟施工管理小组，小组成员分工如下： 技术负责：范江辉施工负责：仝晓刚 质检负责：高雪娜安全负责：雷振博 2、拟投入施工机械 3、施工工期安排 开工日期：2015年10月1日，完工日期：2015年10月26日，总共历时26天。 五、施工工艺 （1）施工放线 施工放线：首先,根据路基有关的参数,放出路基边沟的位置,用白灰或线绳拉出边沟的相应轮廓线，示出相应的开挖深度；并且在靠近路线内侧沥青油面处，应用切割机进行切割沥青油面，保证切口整齐、平整、线性顺畅。 （2）基槽开挖 根据相应的轮廓线，放好边沟沟底沟沿边线，利用人工配合挖掘机开
青岛滨海公路南段一期工程 承包单位：内蒙古自治区公路工程局合同号：三 监理单位：山东东泰工程咨询有限公司编号： 工程开工申请单 A—7
路基路面排水防护工程施工方案 一、工程概况 1、暗埋边沟 挖方路段、部分填方路段、分离式路基路段中间、宽填缓边坡段均设置暗埋式边沟，采用矩形边沟加盖板的形式。沟身采用M7.5号浆砌片石，盖板采用C30号混凝土预制，雨水口采用C20号混凝土现浇。盖板顶部覆盖0.25m 耕植土植草绿化，与路基边坡组成流线浅碟型土沟，每隔20m设一处雨水口。暗埋矩形边沟一般路段沟深0.60m，沟底宽0.6m，底部有10cm砂垫层，内外侧边坡直立。超高路段曲线外侧沟深0.5m，内侧沟深0.8m，底部有10cm 砂垫层。暗埋式边沟（分离式路基路段除外）下面均设置了矩形碎石盲沟，沟宽0.6m，深0.4m，外围渗水土工布，内埋Φ100mm多孔PVC排水管。矩形碎石盲沟的出水口采用干砌片石并与填挖交界急流槽或填方边沟顺接。一般情况下，边沟纵坡不小于0.1%。横向排水管为Φ10cm塑料排水管外包C15号水泥混凝土，并与碎石盲沟相连接。 2、填方边沟 对于一般填方段采用蝶形土沟，断面轮廓采用梯形，沟深0.6m，沟底宽0.6m，内外侧边坡1：1，转角部分圆化角处理，沟底撒布10cm的碎石，碎石粒径一般为1-3cm。个别路段根据排水需要加大边沟尺寸：沟深0.6m×沟底宽0.8m或沟深1.0m×沟底宽1.0m。 3、线外排水沟 线外排水沟的线性要求平顺，尽可能采用直线，转弯处宜做成弧形，其半径不宜小于10m，设计所提供的长度不足时，可根据实际需要增长。线外排水沟应离路基尽可能远些，距路基坡脚应大于3m。路堤边坡设置急流槽地段，
