FANUC数控机床机械原点的设置及回零常见故障分析 当前大多数数控机床均采用通过减速档块的方式回零，但谊方式在日常使用中故障率却艰高，有时甚至出现机械原点的丢失。本文以FANUC系统的台中精机VCENTER-70加工中心为例浅析了数控机床机械原点的设置方法，并对该类数控机床常见回零故障的各种形式式进行了分析与总结。 机械原点是机床生产厂家在生产机床时任机床上设置的一个物理位置，可以使控制系统和机床能够同步，从而建立起一个用于测量机床运动坐标的起始位置点，通常也是程序坐标的参考点。大多数数控机床在开机后都需要回零即回机械原点的操作。本文以FANUC系统的台中精机VCENTER-70加工中心为例浅析了数控机床机械原点的设置方法，并对此类数控机床常见回零故障的各种形武进行了分析与总结。 1 机械原点设置 1.1 机械原点丢失的原因 台中精机生产的VCENTER-70加工中心采用增量编码器作为机床位置的检测装置。系统断电后，工件坐标系的坐标值就会失去记忆，尽管靠电池能够维持坐标值的记忆，但只是记忆机床断电前的坐标值而不是机床的实际位置，所以机床首次开机后要进行返回参考点操作。而当系统断电遇到电池没电或特殊情况失电时，就会造成机械原点的丢失．从而使机床回参考点失败而无法正常工作。此时机床会产生。#306 n轴电池电压0#的报警信息，并且还会产生机械坐标丢失报警。#300第n轴原点复位要求”(n代指X、Y、Z)。 1.2 机械原点的设置 在通常情况下，设置数控机床机械原点的方法主要有以下两种：1)手动使X、Y、Z三轴超程印利用三轴的极限位置选择机械原点。2)利用各坐标轴的伺服检溯反馈系统提供相应基准脉冲来选择机床参考点即机械原点。由于第一种方法是机床厂家通常建议的也是较为简便和实用的方法．因此本文在此详细介绍第1种做法。以X轴为例，设置步骤如下： (1)将机床操作面板上的方式选择开关设定为MDI方式。 (2)按下机床MDI面板上的功能键[OFS/SET]数次，进入设定画面。 (3)将写参数中的0改为1，由此，系统进入了参数可写状态。此时机床出现。SWO 100参数写入开关处于打开”的报警信息。忽略这条报警信息，设置完参数后改回为0即可。 (4)按下功能键lsYSTEM】，进入系统参数键面。通过参数搜索找到参数1815(如表l 所示)通常情况下，X轴的#4APZ或#5 APC会显示为0，若不为0就将其设定为0。 (5)找到参数1320，此参数为存储各轴正向行程的坐标值。将其X轴的正向行程设定为最大值999999。目的是让X轴的正向软限位位置值大于其正向硬限位的位置值。 (6)将方式选择开关打到手轮方式，然后摇动手轮使工作台碰及X轴的正向限位档块，此时机床会出现“#500+X过行程”报警。
伺服参数: 1020:轴号(88 89 90 ) 1013#1=0,IS-B设定 1022 1023:轴名(1 2 3) 1006#0#1=0,直线轴 2020:电机号(代码) 1815#1=1:使用分离脉冲编码器 2021:负载惯量比3002#4=0,倍率相关得信号逻辑不变2165:放大器最大电流值1815#4=0得原因显示诊断310 311中2022:电机旋转方向(111 -111) 20=4,138=7:存储卡加工有效 2023: 速度脉冲数(8192)=快移速度/(60X增益) 2024: 位置脉冲数(12500 半闭环) 全闭环:丝杠螺距/光栅尺分辨率 2185:位置脉冲数转换系数(位置脉冲数>32767时) 2084:柔性进给齿轮比(分子) 2085:柔性进给齿轮比(分母 柔性齿轮比=电机旋转一周所需得位置脉冲/100万 1010:CNC控制轴数 8130:总控制轴数 1820:指令倍乘比=(指令到位/检测单位)X2 1821:参考计数器容量 1825:各轴伺服环增益 1826:各轴到位宽度 1827:各轴到位宽度(切削进给) 1801#4:CCI切削进给时得到位宽度0:使用1826 1:专用1827 1828:移动中最大偏差 1829:停止时最大偏差 1850:栅格偏移量或参考点偏移量 2000#0=1,使参数(2023 2024)得值增大10倍 #1=0,进行数字伺服参数得初始设定 1803#1,就是否在到位极限中进行停止/移动中误差过大得检查0:进行1:不进行 1804#4:在VRDY OFF忽略信号处于1得状态执行紧急停止时0:为0之前不会解除紧急停止1:解除 #5=0:在检测异常负载情况下使所有轴停止并报警 #6:当VRDY OFF报警忽略为1或各轴VRDY OFF为1时(0:伺服准备就绪信号SA为0 1:SA=1) 1311#0=1:刚通电后得存储行程限位检测有效 1300#6=0:进行手动回零前存储行程检测(1311#0=1时) 1301#6=0:超程信号不向PMC输入 #7:就是否进行移动前行程检测0:不进行1:进行 3111#0=1:显示伺服设定画面 3111#5=1:予以进行操作监视显示 #6=1:操作监视画面得速度表上就是主轴速度0:主轴电机速度 3160:MDI单元类别设定 3202#0 NE8=1,禁止8000-8999程序编辑#4=1 NE9 禁止9000-9999程序编辑#6使受到保护得程序得号检索0:无效1:有效 3290#7:存储器保护信号0:使用KEY1、2、3、4信号(G46、3-G46、6) 1:仅使用KEY1信号(G46、3)
加工中心教案 一．主轴功能及主轴的正、反转 主轴功能又叫S功能，其代码由地址符S和其后的数字组成。用于指定主轴转速，单位为r/min，例如，S250表示主轴转速为250r/min. 主轴正、反转及停止指令M03、M04、M05 M03表示主轴正转（顺时针方向旋转）。所谓主轴正转，是从主轴往Z正方向看去，主轴处于顺时针方向旋转。 M04表示主轴反转（逆时针方向旋转）。所谓主轴反转，是从主轴往Z正方向看去，主轴处于逆时针方向旋转。 M05为主轴停转。它是在该程序段其他指令执行完以后才执行的。 如主轴以每分钟2500转的速度正转，其指令为：M03 S2500。 二．刀具功能及换刀 刀具功能又叫T功能，其代码由地址符T和其后的数字组成，用于数控系统进行选刀或换刀时指定刀具和刀具补偿号。例如T0102表示采用1号刀具和2号刀补。 如需换取01号刀，其指令为：M06 T01。 三．机床坐标系及工件坐标系 机床坐标系：用机床零点作为原点设置的坐标系称为机床坐标系。 机床上的一个用作为加工基准的特定点称为机床零点。机床制造厂对每台机床设置机床零点。机床坐标系一旦设定，就保持不变，直到电源关掉为止。 工件坐标系：加工工件时使用的坐标系称作工件坐标系。工件坐标系由CNC 预先设置。 一个加工程序可设置一个工件坐标系。工件坐标系可以通过移动原点来改变设置。 可以用下面三种方法设置工件坐标系： （1）用G92法 在程序中，在G92之后指定一个值来设定工件坐标系。 （2）自动设置 预先将参数NO。1201#0（SPR）设为1，当执行手动返回参考点后，就自动设定了工件坐标系。
（3）使用CRT/MDI面板输入 使用CRT/MDI面板输入可以设置6个工件坐标系。G54工件坐标系1、G55工件坐标系2、G56工件坐标系3、G57工件坐标系4、G58工件坐标系5、G59工件坐标系6。 工件坐标系选择G54～G59 说明： G54～G59是系统预定的6个工作坐标系（如图5.10.1），可根据需要任意选用。 这6个预定工件坐标系的原点在机床坐标系中的值（工件零点偏置值）可用MDI方式输入，系统自动记忆。 工件坐标系一旦，后续程序段中绝对值编程时的指令值均为相对此工件坐标系原点的值。 G54～G59为模态功能，可相互注销，G54为缺省值。
FANUC 0 M系统数控机床参数丢失的处理 Wednesday, June 02, 2010 10:02:56 AM 发布:sunlight 数控系统参数是数控机床灵魂，数控机床软硬件功能正常发挥是参数来设定。机床制造精度和维修后精度恢复也需要参数来调整，数控机床没有参数等一堆废铁。数控机数控系统参数全部丢失而引起机床瘫痪，称为“死机”。“死机”固然可怕，若我们掌握了解决方法和预防措施，问题就容易了。下面是针对FANUC 0 M系统出现“死机”情况分析和处理。仅供从事数控人员参考。 一、引起“死机”主要原因。 1、做DNC通讯中，M51执行动作完成后，M50尚未解除M51时不能执行M30自动断电功能，否则会出现“死机”现象。 2、执行M51动作，进行DNC通讯期间若断电，可能会出现“死机”。 3、更换电池时，没有开机或断电，就会使参数丢失。若长期不开机，电池耗尽，也会丢失参数。 4、误操作，若同时按住Reset及Delete两键，并按电源Power ON，就会消除全部参数。 5、处理P/S报警会引起参数丢失。如：处理P/S101报警（DNC）执行中断共有三种方法。前两种排除不掉报警时，必须要用第三种方法，而最后一种会“死机”。 A：①PEW＝1 ②Power OFF ③同时按Delete Power ON两键 ④PWE＝O B：①PWE＝1 ②参数901 ＝01000100改为0 ③按DEL键 ④Power OFF ⑤Power ON
⑥参数901 ＝0 ⑦PWE= 0 C：①备份所有PC、NC、DGN参数（会死机） ②Power OFF ③同时按RESET POWER ON键，PWE= 1 ④输入900以上参数，输入NO.1-900参数输入DGN参数 ⑤POWER OFF ⑥POWER ON ⑦PWE=0（应按A、B、C序排除，若A、B都不能排除就用C方法） 二、“死机”后状态显示 CRT显示屏上出现如下报警： 417＃X AXIS DGTL PARAM 417＃、427＃、437＃报警分别 427＃Y AXIS DGTL PARAM 为X、Y、Z（或第3轴）马达 437＃Z AXIS DGTL PARAM 参数设定异常 …… …… 等 417＃报警：X轴有以下条件之一，就会造成此警示。 ①参数NO.8120马达形式，设定指定范围以外值。 ②参数NO.8122马达旋转方向，未设定正确值（111或-111） ③参数NO.8123马达每一转速度反馈脉冲数，设定0似下不正确值。 ④参数N0.8124马达每一转位置反馈脉冲数，设定0以下不正确值。 427＃：Y轴参数分别为NO.8220 NO.8222 NO.8223 NO.8224 427＃：Z轴（OM）或第3轴（OT）参数分别为NO.8320 NO.8322 NO.8223 NO.8324 原因是所有轴设定参数全部丢失引起各轴伺服报警。此时机床瘫痪，功能尽失。

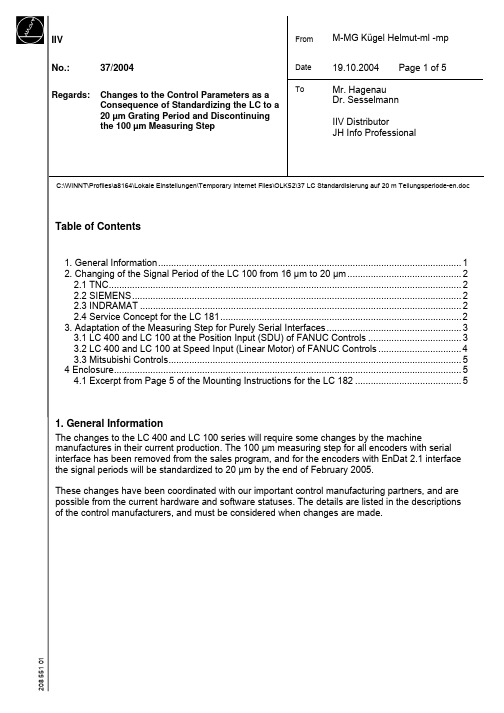

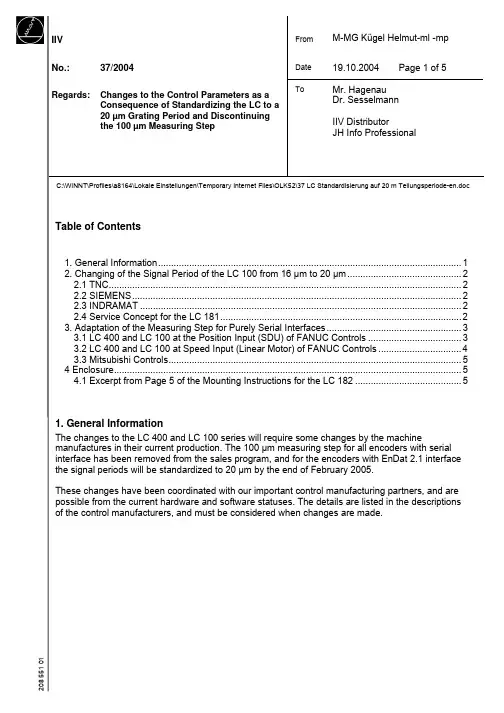

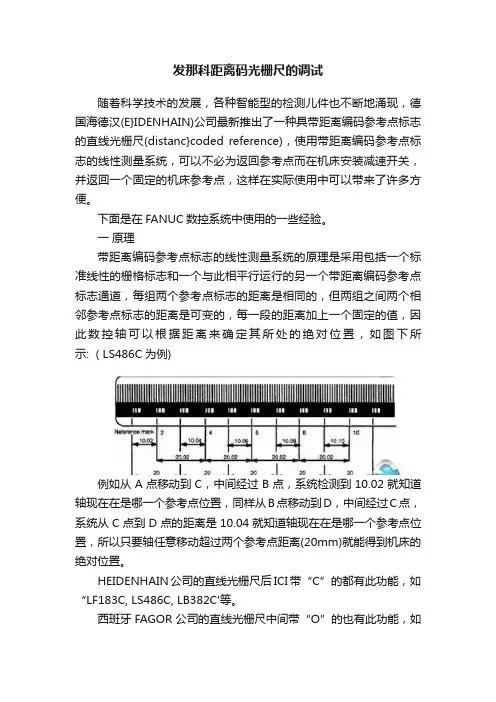

海德汉光栅尺： 分类：海德汉光栅尺分为敞开式和封闭式两类：其中敞开式为高精度型。输出波形为正弦波，主要用于精密仪器的数字化改造。最高分辨率可达0.1μm;封闭式则主要用于普通机床，仪器的数字化改造，输出波形为方波。敞开式传感器由光栅尺和光栅读数头两部分组成。封闭式传感器由光栅尺、光栅读数头及壳体三部分整装部件。海德汉光栅尺按外型分类为小型尺，标准型尺、大型尺三类。海德汉光栅尺型号为GBC2-B30型(小型)、GBC2-B10型(标准型)、GBC2-B20型(大型)，大型尺最长可做到3000mm。 特点： 1、最先进可靠的光学测量系统，采用可靠耐用的高精度五轴承系统设计，保证光学机械系统的稳定性，优异的重复定位性和高等级测量精度。 2、传感器采用密封式结构，性能可靠，安装方便。 3、采用特殊的耐油、耐蚀、高弹性及抗老化塑胶防水，防尘优异，使用寿命长。 4、具体高水平的抗干扰能力，稳定可靠。 5、光源采用红外发光二极管，体积小寿命长。 6、采用先进的光栅制作技术，能制作各规格的高精度光栅玻璃尺(最长可做到3000mm)。 应用领域：海德汉光栅尺广泛应用于：数控加工中心，机床，磨床，铣床，自动卸货机，金属板压制和焊接机，机器人和自动化科技，生产过程测量机器，线性产品, 直线马达, 直线导轨定位等领域。 注意事项： (1)海德汉光栅尺传感器与数显表插头座插拔时应关闭电源后进行。 (2)尽可能外加保护罩，并及时清理溅落在尺上的切屑和油液，严格防止任何异物进入光栅尺传感器壳体内部。 (3)定期检查各安装联接螺钉是否松动。 (4)为延长防尘密封条的寿命，可在密封条上均匀涂上一薄层硅油，注意勿溅落在玻璃光栅刻划面上。 (5) 为保证光栅尺传感器使用的可靠性，可每隔一定时间用乙醇混合液(各50%)清洗擦拭光栅尺面及指示光栅面，保持玻璃光栅尺面清洁。 (6) 海德汉光栅尺传感器严禁剧烈震动及摔打，以免破坏光栅尺，如光栅尺断裂，光栅尺传感器即失效了。 (7) 不要自行拆开光栅尺传感器，更不能任意改动主栅尺与副栅尺的相对间距，否则一方面可能破坏光栅尺传感器的精度;另一方面还可能造成主栅尺与副栅尺的相对摩擦，损坏铬层也就损坏了栅线，以而造成光栅尺报废。 (8) 应注意防止油污及水污染光栅尺面，以免破坏光栅尺线条纹分布，引起测量误差。 (9) 海德汉光栅尺传感器应尽量避免在有严重腐蚀作用的环境中工作，以免腐蚀光栅铬层及光栅尺表面，破坏光栅尺质量。
电机采用绝对编码器时参数的配置 在选择电机型号的时候，注意选择编码器的类型为绝对编码器。MD30240[0]=4 反馈编码器类型 MD34200[0]=0 回参考点模式 3：光栅距离码回零
1：零脉冲，如编码器 0：不回参考点，如绝对编码器 2.第二测量系统采用绝对编码器参数的配置 MD30240[1]=4 反馈编码器类型 MD34200[1]=0 回参考点模式 3.绝对编码器回参考点的步骤： (1)设MD34210=1 (2)将机床切换到JOG-FEF（手动回参考点方式），按一下机床面板上的RESET 键，然后按住轴移动方向键“+”（当MD34010=1时按“+”，若MD34010=0时按“-”），此时机床不移动，并将侧位置设为机床零点，即坐标显示为零并出现回参考点完成的标志，数控系统会自动将偏置写到MD34090中，回完参考点后MD34210变为2，回参考点成功。 机床采用绝对编码器作为测量系统能在断电之后记住机床的坐标，不需要每次上电后回参考点，这就是采用绝对编码器的好处，但是注意同样容量的电机采用绝对编码器时会比采用普通的增量编码器的容量要降10%，这是选用带绝对编码器电机时需要注意的。绝对编码器分为多圈和单圈的，如过用绝对编码器作为直线轴的测量系统的话，必须采用多圈，常用的为4096圈，注意在机床轴的整个行程中，编码器旋转的圈数不能超过4096圈，否则会造成断电后无法记忆机床的坐标。 1.电机采用绝对编码器时参数的配置 在选择电机型号的时候，注意选择编码器的类型为绝对编码器。 MD30240[0]=4 反馈编码器类型 MD34200[0]=0 回参考点模式 2.第二测量系统采用绝对编码器参数的配置 MD30240[1]=4 反馈编码器类型 MD34200[1]=0 回参考点模式 3.绝对编码器回参考点的步骤： (1)设MD34210=1 (2)将机床切换到JOG-FEF（手动回参考点方式），按一下机床面板上的RESET 键，然后按住轴移动方向键“+”（当MD34010=1时按“+”，若MD34010=0时按“-”），此时机床不移动，并将侧位置设为机床零点，即坐标显示为零并出现
加工中心对刀原理及方 法 -CAL-FENGHAI.-(YICAI)-Company One1
一线员工职业技能等级鉴定 申报论文 （高级技师） 题目：数控加工中心刀具对刀原理方法及其应用! 单位： 姓名： 申报工种： 2016年4月18日
摘要 数控加工操作中的对刀好坏不仅直接影响到加工零件的精度，还会影响数控机床的操作。对刀的过程牵涉到一系列的步骤，在实际操作中往往会出现一些具体的问题，因此通过对数控加工中心对刀的基本原理、对刀的方法并结合具体的数控加工中心的操作特点对对刀方法进行了阐述。 关键词：数控加工中心；对刀原理；对刀方法
目录 摘要 ........................................................................................................... 错误!未定义书签。绪论 (4) 一、对刀基本原理 (5) 二、对刀基本方法及运用 (5) 、用对刀探头对刀 (6) 用机外对刀仪对刀 (6) 用对刀器对刀 (7) 用试切法对刀 (8) 结论 (11) 参考文献 (12)
绪论 数控加工操作中的对刀好坏不仅直接影响到加工零件的精度，还会影响数控机床的操作。当工件坐标系确定之后，还要确定刀位点在工件坐标系中的位置。也就是确定工件坐标系与机床坐标系之间的关系，要让刀具在数控程序的控制下使加工对象相对于定位基准有正确的尺寸关系。由于数控机床所用的刀具各种各样，刀具寸也极不统一。在编制加工中心数控程序时，一般不考虑刀具规格及安装位置，加工前由操作者通过对刀将测出的刀具在主轴上的伸出长度及其直径等补偿参数输入数控系统，进行刀具补偿，通常把这一过程称为对刀。对刀的过程牵涉到一系列的步骤，如对刀基本原理、对刀方法的选择和对刀参数的设置等等。在实际操作中往往会出现一些具体的问题，因此通过数控加工中心对刀的基本原理、对刀的方法并结合具体的数控加工中心的操作特点对对刀方法进行了阐述。
fanuc数控系统参数表 FANUC系统有很丰富的机床参数，为数控机床的安装调试及日常维护带来了方便条件。根据多年的实践，对常用的机床参数在维修中的应用做一介绍。 1．手摇脉冲发生器损坏。一台FANUC 0TD数控车床，手摇脉冲发生器出现故障，使对刀不能进行微调，需要更换或修理故障件。当时没有合适的备件，可以先将参数900#3置“0”，暂时将手摇脉冲发生器不用，改为用点动按钮单脉冲发生器操作来进行刀具微调工作。等手摇脉冲发生器修好后再将该参数置“1”。 2．当机床开机后返回参考点时出现超行程报警。上述机床在返回参考点过程中，出现510或511超程报警，处理方法有两种： （1）若X轴在返回参考点过程中，出现510或是511超程报警，可将参数0700LT1X1数值改为+99999999（或将0704LT1X2数值修改为-99999999）后，再一次返回参考点。若没有问题，则将参数0700或0704数值改为原来数值。 （2）同时按P和CAN键后开机，即可消除超程报警。 3．一台FANUC 0i数控车床，开机后不久出现ALM701报警。从维修说明书解释内容为控制部上部的风扇过热，打开机床电气柜，检查风扇电机不动作，检查风扇电源正常，可判定风扇损坏，因一时购买不到同类型风扇，即先将参数RRM8901#0改为“1”先释放 ALM701报警，然后在强制冷风冷却，待风扇购到后，再将PRM8901改为“0”。 4．一台FANUC 0M数控系统加工中心，主轴在换刀过程中，当主轴与换刀臂接触的一瞬间，发生接触碰撞异响故障。分析故障原因是因为主轴定位不准，造成主轴头与换刀臂吻合不好，无疑会引起机械撞击声，两处均有明显的撞伤痕迹。经查，换刀臂与主轴头均无机械松动，且换刀臂定位动作准确，故采用修改N6577参数值解决，即将原数据1525改为1524后，故障排除。 5．密级型参数0900～0939维修法。按FANUC 0MC操作说明书的方法进行参数传输时，密级型参数0900～0939必须用MDI方
光栅尺调试增加第二测量回路及增加光栅尺功能 1．PLC 程序修改DB3x.DB1.5=0, DB3x.DB1.6=1 2．机床数据MD30200=2 N30200 $MA_NUM_ENCS[AX1]=2 N30240 $MA_ENC_TYPE[1,AX1]=1 N31000 $MA_ENC_IS_LINEAR[1,AX1]=1 N31010 $MA_ENC_GRID_POINT_DIST[1,AX1]=0.02 N31040 $MA_ENC_IS_DIRECT[1,AX1]=1 N32110 $MA_ENC_FEEDBACK_POL[1,AX1]=-1 N34060 $MA_REFP_MAX_MARKER_DIST[1,AX1]=500 如果为带距离编码的光栅尺： 3．PLC 程序修改DB3x.DB1.5=0, DB3x.DB1.6=1 4．机床数据MD30200=2 N30200 $MA_NUM_ENCS[AX1]=2 N30240 $MA_ENC_TYPE[1,AX1]=1 N31000 $MA_ENC_IS_LINEAR[1,AX1]=1 N31040 $MA_ENC_IS_DIRECT[1,AX1]=1 N32110 $MA_ENC_FEEDBACK_POL[1,AX1]=-1 MD34200 ENC_REFP_MODE=3 N31010 $MA_ENC_GRID_POINT_DIST[1,AX1]=0.04 ; MD34310 ENC_MARKER_INC =0.04 MD 34300 ENC_REFP_DIST=80 N34060 $MA_REFP_MAX_MARKER_DIST[1,AX1]=80 MD34320 ENC_INVERS[1] ;=0 光栅尺与机床同方向 MD34000 REFP_CAM_IS_ACTIVE =0 绝对光栅尺： 5．机床数据MD30200=2 N30200 $MA_NUM_ENCS[AX1]=2 N30240 $MA_ENC_TYPE[1,AX1]=4 N31000 $MA_ENC_IS_LINEAR[1,AX1]=1 N31010 $MA_ENC_GRID_POINT_DIST[1,AX1]=0.02 型号来定 N31040 $MA_ENC_IS_DIRECT[1,AX1]=1 N32110 $MA_ENC_FEEDBACK_POL[1,AX1]=-1 N34060 $MA_REFP_MAX_MARKER_DIST[1,AX1]=500 MD34200 ENC_REFP_MODE=0 MD34102 REF_SYNC-ENC=1 MD1030=18H 标定的步骤：和802D 一样 第二测量回路生效 第二测量回路生效 光栅尺分辩率 ；两个零脉冲之间的差值：两个零脉冲之间的距离；找参考点的最大距离=1 光栅尺与机床反方向 // 根据光栅尺的
摘要 随着数控机床在机床制造领域的普及，现代机床在加工速度、加工精度和可靠性方面都有了很大的提高。机床用光栅测量元件和数控系统是数控机床的两大核心部件，清楚地了解他们的发展趋势，对机床制造商和最终用户都有非常重要的意义。本文依据对海德汉光栅尺拆解后测绘的尺寸，利用solidworks2009对其进行了实体建模，并对光栅尺加工及安装工艺进行了研究和探讨。同时，本文阐述了光栅尺的概况，分类及工作原理，介绍了典型的海德汉光栅尺及海德汉公司的发展，提出了能提高光栅尺的测量精度的方法。 第1章绪论 1.1引言 在经济危机席卷全球的形式下，中国光栅尺制造商面临产品升级，寻求新发展的重要时期，制造出高性能光栅尺是光栅尺制造商共同的目标。实现该目标与很多因素都相关，本文仅从高性能机床所需的两个关键部件人手，介绍其最新发展供大家参考。结合HEIDENHAIN公司的在测量技术方面的深人研究，着重强调了光栅尺精度和测量技术的最新发展，包括:(1)单场扫描技术；(2) 光栅测量技术；(3)光栅尺位移传感器的概念及工作原理；(4 )光栅尺的加工工艺等。结合HEIDENHAIN数控系统，介绍了适合于高性能数控机床的最新数控技术，包括(1)高速加工;(2)五轴加工;(3)智能化;(4)友好人机界面。 1.2光栅测量系统的发展趋势及水平 光栅数字测量系统是数显机床、数控机床和测量机的重要组成部分，是由光栅传感器和光栅倍频器(插补和数字化电子装置)组成。光栅传感器是作为位移测量元件，光栅倍频器是对光栅信号进行电子细分和数字化处理。光栅编码器是利用刻划在各种各样载体(如玻璃、玻璃陶瓷、固态钢或钢带)上的光栅作为测量标准，并通过光电扫描进行分度，编码器的精度和温度特性可以通过刻划和选择载体来优化。光栅编码器又分为直线编码器(光栅尺)和圆编码器，而圆编码器又分为旋转编码器(作为旋转轴的反馈部件)和角度编码器(作为转台的角度测量部件)。对于编码器的结构又分为开启式的和封闭式的。它是以测量各个坐标的位移来实现对设备的数显和数控，因此测量系统的精度就决定了设备的精度。目前光栅数字测量系统的精度已有微米级、亚微米级和纳米级三个档次。 光栅测量系统的长处是性能稳定、可靠性好、精度高、测量范围大、使用方便、价格适中，和其他测量系统相比有着明显的优势，在当今国际市场上光栅测量系统要占到80%以上。目前光栅测量系统的侧量步距已达
FANUC系统原点设定 FANUC系统使用绝对编码器时，在提示电池电压低未及时更换新电池时就会造成原点丢失，必需重新设原点，并且在原点丢失后，第二参考点也需重新设定，否则换刀会出问题。 涉及的参数包括：1815（原点设定）、1320（正限位）、1321（负限位）、1241（第二参考点）。 1815号参数中可以看到APC（是否使用绝对编码器）、APZ（机械位置与原点位置是否重合）参数，在电池没电时，APC保持为1，APZ自动变为0。具体原点设定步骤如下： 1、在驱动器上先插上新电池。 2、先找到参数3299，（按下屏幕上的system键，然后上下翻页）这个 是程序锁。将最右边那一位改成0。（此时程序锁已经解除） 3、找到设定中，【写参数】这一项。将其修改为1.（此时可以修改程序 了） 4、【对于三轴机床将1320号、1321号X\Y\Z参数先记下来，然后将1320里面的值全改为99999999, 1321里面的值改为-999999999，这样在设原点时不会出现超程报警。】此步为非必须。
5、用手轮将X、Y、Z轴按原先回零时的方向移动，大概到原先原点位 置时，可以看着对应轴的负载表（在机床坐标系画面，按下显示屏右下方的向右箭头，然后选择监控就能看到各轴负载了），当对应轴负载呈增大趋势时，说明已到最大行程，把此点相对坐标清零，然后往回移动几毫米，如3mm。按这个方法就可以确定三个轴的原点位置。注意：Z轴的原点设定时要保证主轴下端高于机械手上端面。 6、将1815号参数的三个轴的APZ都改为1，一般改完一个轴后就会提 示要关机重启，可以不理会，直到三个轴改完再关机重启。重启后再检查下1815号参数，若APC、APZ都为1，说明原点已经设定好了。 （若原点未设定成功，可以先将三轴的APC、APZ先都改为0，关机重启后将APC改为1，然后关机重启后再将APZ改为1，最后关机重
两种方法： A、对准标记设定参考点 在机床上设置对准标记，注意对于磨床使用倾斜轴控制功能的轴上不能使用本功能。 准备工作： a：1005#1设为1——各轴返回参考点不使用挡块方式 此时返回参考点就不需要使用减速信号*DEC。 b：1815#5设为1——使用绝对位置编码器 1815#4设为0——绝对位置编码器原点位置未确立 1006#5设为0——返回参考点方向为正向 c：切断NC电源，断开主断路器 d：把绝对位置编码器的电池连接到伺服放大器上 e：接通电源 自动检测编码器基准点（检测编码器的1转信号） （如果未进行此项操作继而进行参考点回零的话出现PS0090号报警） a：用手动或者手轮方式进给，让机床电机转动1转以上 b：断开电源再接通电源 设定参考点 a：JOG方式下对各轴手动移动，将机床移动到1006#5设定的反方向处，例如上面设的1006#5为0即返回参考点方向为正向，则将机床移至负向，如下图：b：按1006#5设定的返回参考点的方向移动机床，直至机床对准标记与参考点位置重合，当位置快要重合时使用手轮进给进行微调。 c：将1815#4设为1——绝对位置编码器原点位置已确立。 B、无挡块返回参考点 不需要安装限位开关和挡块 准备工作： a：1005#1设为1——各轴返回参考点不使用挡块方式 此时返回参考点就不需要使用减速信号*DEC。 b：1815#5设为1——使用绝对位置编码器 1815#4设为0——绝对位置编码器原点位置未确立 1006#5设为0——返回参考点方向为正向 c：切断NC电源，断开主断路器 d：把绝对位置编码器的电池连接到伺服放大器上 e：接通电源 自动检测编码器基准点（检测编码器的1转信号） （如果未进行此项操作继而进行参考点回零的话出现PS0090号报警） a：用手动或者手轮方式进给，让机床电机转动1转以上
FANUC 0系统如何保护你的参数和程序不被修改 保护你的程序 FANUC 0系统：修改参数：改为1就可以保护9000~~9999的程序不被修改。 FANUC 0I系统：修改参数：3202#4（NE9）改为1 #0（NE8）改为1就可以保护9000~~9999和8000~~8999的程序不被修改。修改3210的值就可以设置密码了，只有在3211里输入和3210一样的密码才可以修改3020#4为0或1。 保护你的参数： 参数设定成1可以保护程序和参数，将设定成1后即无法设定PWE=1参数无法修改，通过设定画面（OFFSET画面）找到设定成0即可恢复（注意恢复时不是在SYSTEM画面设置参数而是在设定画面 FANUC系统维修中常用的参数 fanuc系统维修中常用的参数 1．手摇脉冲发生器损坏。一台fanuc 0td数控车床，手摇脉冲发生器出现故障，使对刀不能进行微调，需要更换或修理故障件。当时没有合适的备件，可以先将参数900#3置“0”，暂时将手摇脉冲发生器不用，改为用点动按钮单脉冲发生器操作来进行刀具微调工作。等手 摇脉冲发生器修好后再将该参数置“1”。 2．当机床开机后返回参考点时出现超行程报警。上述机床在返回参考点过程中，出现510 或511超程报警，处理方法有两种： （1）若x轴在返回参考点过程中，出现510或是511超程报警，可将参数0700lt1x1数值改为+（或将0704lt1x2数值修改为-）后，再一次返回参考点。若没有问题，则将参数0700 或0704数值改为原来数值。 （2）同时按p和can键后开机，即可消除超程报警。 3．一台fanuc 0i数控车床，开机后不久出现alm701报警。从维修说明书解释内容为控制部上部的风扇过热，打开机床电气柜，检查风扇电机不动作，检查风扇电源正常，可判定风扇损坏，因一时购买不到同类型风扇，即先将参数rrm8901#0改为“1”先释放alm701报警，然后在强制冷风冷却，待风扇购到后，再将prm8901改为“0”。 4．一台fanuc 0m数控系统加工中心，主轴在换刀过程中，当主轴与换刀臂接触的一瞬间，发生接触碰撞异响故障。分析故障原因是因为主轴定位不准，造成主轴头与换刀臂吻合不好，
多轴加工技术工作室建设内容一览表 重点 设备 设备名称 技术要求 数量 四轴加工中心 1、行程 X = 1035 mm, Y = 560 mm, Z = 510 mm *2、快移速度 25 m/min *3、转速范围 20 – 8,000 rpm 4、交流主机,功率 13/9 kW / 17,43/12,06 hp *5、三维控制系统Siemens 840D SL 带ShopMill 硬件: SINUMERIK 840D SL 功能包括CNC ，HMI ，PLC ，闭环 控制环和通信系统，全部集成在一个NCU （数字数控单元）模 块中。操作，编程和显示软件全部集成在CNC 软件中，运行在 高负荷，多处理器的NCU 模块中。控制面板：带TCU （客户端）。 数控单元：NCU710.3 PN.内存系统：1 GB DRAM, 1MB SRAM. PLC ：PLC317-3 DP/PN. PLC 存储器：768 kB. 全新驱动系统Sinamics S120 Combi 提高动态性能和工作效率。 数控系统中包括安全功能 –带安全功能 控制面板： SlimLine SINUMERIK Operate SMART key :用于控制机床和数控系统访问权限的设备。 *显示器： 15" TFT 平板显示器768 x 1024像素的分辨率 键盘：全功能CNC 键盘。预读功能：数控系统提前99个NC 程序段检查方向变化（参数设置）。进给速度根据机床动态特性自动调整。轴数： 3轴直线插补，数字。2轴圆弧插补，螺旋线插补 用户存储器： 9 Mbyte 。程序存储扩展： 2 GB （C/F 存储卡） 操作界面：全新和改进的操作和编程界面SINUMERIK Operate 带ShopMill ，可切换DIN/ISO 。象形软键，图形化刀具显示，精确零点偏移显示。加工循环：钻孔和铣削循环，几何特性计算，带或不带补偿夹套攻丝，铰孔，阵列孔镗孔，槽，矩形和圆弧型腔铣削，测量循环。参数：数学函数： =,+,-,, /, sin α, cos α 编程：逻辑函数： (=,<>,>,>=,<,<=)。括号函数， tan α, arcus sin, arcus cos, tan, an, en, In, log, 数的绝对值，圆周率，取反，取整数，取小数，计算参数，全局用户参数（GUD ）， 局部用户参数（LUD ）。程序结构化：子程序，程序块重复，条 件跳转到标记位置，程序分组。坐标系统：直角坐标，极坐标。 坐标变换：平移，缩放，镜像，旋转。位置详细信息：所需值/ 实际值，直角坐标系中直线和圆弧待移动距离，绝对尺寸，毫 米或英寸显示和输入单位。轮廓接近和直线，切线或垂直于圆， 离开： 螺旋线 刀具表： 99把刀，刀具表数量由数据存储器容量限制 恒路径速度：相对刀具中心路径、相对切削刃 自由轮廓编程：自由图编程。方便操作：用菜单形式创建和设 置原点。手动操作： 通过将位置转到ShopMill 系统中，方便 3
FANUC0 小括号()改为中括号【】将3204中的PAF由0改为1. 释放风扇报警(ALM701参数PRM8901#0(FAN) 08000-08999保密设置NE8(N0.3202#0). 09000-09999保密设置NE9(NO.3202#4). FANUC Series 0i-MD：在显 示器上修改梯图。 按SY STEM!,按右扩展键几次，直到显示器下面出现［PMCCNF时，按［PMCCNF软键,按［设定］软键，在出现的画面上将：编程允许(EDIT ENABLE)内置xx(PROGRAERNABLE)编辑后保存到(WRITETOF-ROM (EDIT) ), 这三项打开即可修改梯图. FANUC Series 0i-MC ： 按SY STEM!，按［ > ］软键几次，当出现［PMCPRM软键时按此键，按［SETING ］软键，在出现的画面上将： EDIT ENABLE! 1 WRITE TO F-ROM (EDIT置1 PROGRAMMER ENA B LE 这三项打开即可修改梯图。 这三项只要能置为 1 ，就能进入梯图修改，xx 不了1，就是有参数封
住了，防止别人乱改梯图。对于有密码的，要输入密码才可以看到, 才可以修改。为使用梯形图编辑功能，应该 在“PARAMETERSFOR ONLINE MONITO R中把“ RS-232- C和“F-BUS选择为“ NOT USE , 以使在线监控功能无效。 自动插入顺序号：0000 #5 SEQ 自动插入顺序号增量值：3216 最大主轴转速：3772 加工中心乱刀XX System——参数-----PNMNET----- 数据----- 操作----- 缩放 寻找。 xx 系统D144,主轴25, D145 1POT(1).D146(2)…… 新版本系统D300主轴25, D301 1POT(1).D302 2POT(2)……
数控铣床、加工中心操作面板按键介绍 项目一操作面板及其功能应用加工中心的操作面板由机床控制面板和数控系统操作面板两部分组成，下面分别作一介绍。一、机床操作面板主要由操作模式开关、主轴转速倍率调整开关、进给速度倍率调整开关、快速移动倍率开关以及主轴负载荷表、各种指示灯、各种辅助功能选项开关和手轮等组成。不同机床的操作面板，各开关的位置结构各不相同，但功能及操作方法大同小异，具体可参见数控铣床操作项目相关内容。二、数控系统操作面板由CRT显示器和操作键盘组成，面板功能键介绍可参见数控车床操作项目相关内容。项目二开机及回原点一、开机1、首先合上机床总电源开关；2、开稳压器、气源等辅助设备电源开关；3、开加工中心控制柜总电源；4、将紧急停止按钮右旋弹出，开操作面板电源，直到机床准备不足报警消失，则开机完成。二、机床回原点开机后首先应回机床原点，将模式选择开关选到回原点上，再选择快速移动倍率开关到合适倍率上，选择各轴依次回原点。三、注意事项1、在开机之前要先检查机床状况有无异常，润滑油是否足够等，如一切正常，方可开机；2、回原点前要确保各轴在运动时不与工作台上的夹具或工件发生干涉；3、回原点时一定要注意各轴运动的先后顺序。项目三工件安装根据不同的工件要选用不同的夹具，选用夹具的原则：1、定位可靠；2、夹紧力要足够。安装夹具前，一定要先将工作台和夹具清理干净。夹具装在工作台上，要先将夹具通过量表找正找平后，再用螺钉或压板将夹具压紧在工作台上。安装工件时，也要通过量表找正找平工件。项目四刀具装入刀库一、刀具选用加工中心的刀具选用与数控铣床基本类似，在此不再赘述。二、刀具装入刀库的方法及操作当加工所需要的刀具比较多时，要将全部刀具在加工之前根据工艺设计放置到刀库中，并给每一把刀具设定刀具号码，然后由程序调用。具体步骤如下：1、将需用的刀具在刀柄上装夹好，并调整到准确尺寸；2、根据工艺和程序的设计将刀具和刀具号一一对应；3、主轴回Z轴零点；4、手动输入并执行“T01M06”；5、手动将1号刀具装入主轴，此时主轴上刀具即为1号刀具；6、手动输入并执行“T02M06”；7、手动将2号刀具装入主轴，此时主轴上刀具即为2号刀具；8、其它刀具按照以上步骤依次放入刀库。三、注意事项将刀具装入刀库中应注意以下问题：1、装入刀库的刀具必须与程序中的刀具号一一对应，否则会损伤机床和加工零件；2、只有主轴回到机床零点，才能将主轴上的刀具装入刀库，或者将刀库中的刀具调在主轴上；3、交换刀具时，主轴上的刀具不能与刀库中的刀具号重号。比如主轴上已是“1”号刀具，则不能再从刀库中调“1”号刀具。项目五对刀及刀具补偿一、对刀对刀方法与具体操作同数控铣床。二、刀具长度补偿设置加工中心上使用的刀具很多，每把刀具的长度和到Z坐标零点的距离都不相同，这些距离的差值就是刀具的长度补偿值，在加工时要分别进行设置，并记录在刀具明细表中，以供机床操作人员使用。一般有两种方法：1、机内设置这种方法不用事先测量每把刀具的长度，而是将所有刀具放入刀库中后，采用Z向设定器依次确定每把刀具在机床坐标系中的位置，具体设定方法又分两种。（1）第一种方法将其中的一把刀具作为标准刀具，找出其它刀具与标准刀具的差值，作为长度补偿值。具体操作步骤如下：①将所有刀具放入刀库，利用Z向设定器确定每把刀具到工件坐标系Z向零点的距离，如图5-2所示的A、B、C，并记录下来；②选择其中
一、操作面板 二、软件界面 键盘及功能键介绍 功能键说明： MONITOR –为坐标显示切换及加工程序呼叫 TOOL/PARAM –为刀补设置、刀库管理（刀具登录）及刀具寿命管理 EDIT/MDI –为MDI运行模式和程序编辑修改模式 DIAGN/IN-OUT –为故障报警、诊断监测等 FO –为波形显示和PLC梯形图显示等 三、机械操作面板
四、常用操作步骤 (一）回参考点操作 先检查一下各轴是否在参考点的内侧，如不在，则应手动移到参考点的内侧，以避 免回参考点时产生超程； 选择“原点复归”操作模式，分别按-X 、+Y 、+Z 轴移动方向按键选择移动轴，此时按键上的指示灯将闪烁，按“回零启动”按键后，则Z 轴先回参考点，然 后X 、Y 再自动返回参考点。回到参考点后，相应按键上的指示灯将停止闪烁。 （二）步进、点动、手轮操作 选择“寸动进给”、“阶段进给”或“手轮进给”操作模式； 按操作面板上的“ +X ”、“ +Y ”或“ +Z ”键，则刀具相对工件向X 、Y 或Z 轴的正方向移动，按机床操作面板上的“－X ” “ -Y ”或“－Z ”键，则刀具相对工件向X 、Y 或Z 轴的负方向移动； (二)点动、步动、手轮操作 如欲使某坐标轴快速移动，只要在按住某轴的“＋”或“－”键的同时，按住中间的“快移”键即可。 “阶段进给” 时需通过“快进修调”旋钮选择进给倍率、“手轮进给” 时则在手轮上选择进给率。 在“手轮进给” 模式下，左右旋动手轮可实现当前选择轴的正、负方向的移动。
（三）MDI 操作 使用地址数字键盘，输入指令，例如：G91G28Z0 ；G28X0Y0 ；输入完一段或几段程序后，点“ INPUT/CALC ”键确认，然后点击机械操作面板上的“循环启动” 按钮，执行MDI 程序。 选择操作面板上的“手动资料”操作模式，再按数控操作面板上的“ EDIT/MDI ”功能键，机床进入MDI 模式，此时CRT 界面出现MDI 程序编辑窗口。 另外，在任一操作模式下，按“ MONITOR ”功能键，在“相对值”显示画页下，可输入M 、S 、T 指令，然后按“ INPUT ”键执行这些辅助功能指令。 例如：键入“ T2 ” →“ INPUT ”可选刀，接着键入“ M6 ” →“ INPUT ”可换刀。 （四）对刀及刀补设定 （1）工件零点设定 装夹好工件后，在主轴上装上电子寻边器，碰触左右两边后，X 轴移动到此两边坐标中值的位置，再碰触前后两边，Y 轴移到此两边坐标中值的位置处，然后按“ TOOL/PARAM ”→菜单软键→“工件”，显示G54/G55/…设置画页，在下方输入区左端输入#（54），移动光标到X下方，按“SHIFT”→“INPUT/CALC”提取当前X机械坐标，再按“INPUT/CALC”即可将此X值自动置入G54的X设定中；按↑光标键，确保左端括弧内为# （54），同样地，将光标移到Y下方，按“SHIFT”→“INPUT/CALC”→“INPUT/CALC”即可将此时机械Y值自动置入G54的Y设定中。如果使用Z轴设定器对刀，则G54的Z值可设为-50。 （2）刀长补偿设定 使用Z轴设定器对某把刀具进行Z轴对刀，刀具停在刚刚接触Z轴设定器上表面的位置处，然后按“TOOL/PARAM”，在刀长补偿设置画页，移光标到该刀号地址处，按“SHIFT” →“INPUT/CALC” →“INPUT/CALC”即可将此时机械Z值自动置入对应刀长补偿中。 （五）程序输入与编辑 选择MDI手动资料以外的任一操作模式，在数控操作面板上按“EDIT/MDI”功能按键 按“一览表”可浏览检索系统存贮器中已有的程序 ●按“呼叫”然后输入程序号可调入已有的程序 ●按“程序”然后再输入一个没有的程序号可创建一个新程序 ●使用地址数字键输入程序，每行以“；”（EOB ）号分隔，连续输入一行 或多行程序后，一定要按“ INPUT/CALC ”键确定，否则输入无效 ●MITSUBISHI 系统输入编辑方式比较自由，可逐字符修改，但使用 DEL/INS 、C.B/CAN 编辑键时要注意用法，按CAN 键一次将删除整行 程序数据。 ●编辑程序时，左右两侧区域都是程序显示区，但编辑主要在左侧区内进行， 局部修改时可使用翻页键将右侧程序翻页至左侧，从而加快光标定位速度DNC 程序输入： 选择MDI手动资料以外的任一操作模式，在数控操作面板上按“DIAGN/IN-OUT”功能按键，然后按“菜单”键切换到输入/输出画页；按“输入”菜单项，在下部输入区输入#（1），
