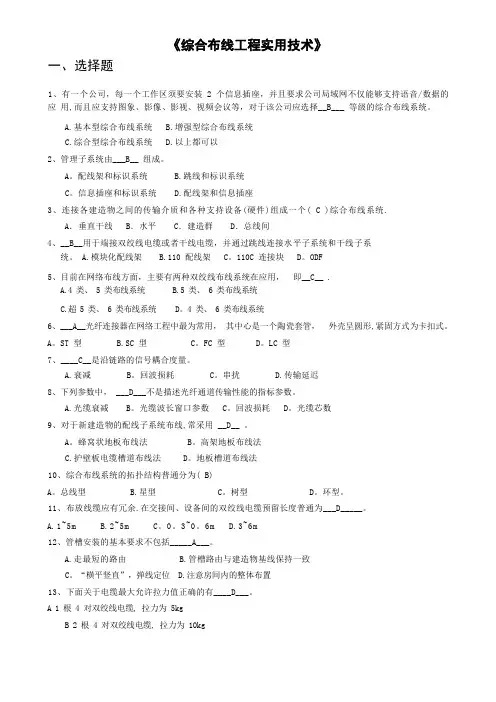

《综合布线工程实用技术》
一、选择题
1、有一个公司，每个工作区须要安装 2 个信息插座，并且要求公司局域网不仅能够支持语音/数据的应用，而且应支持图像、影像、影视、视频会议等，对于该公司应选择__B___ 等级的综合布线系统。
A.基本型综合布线系统
B.增强型综合布线系统
C.综合型综合布线系统
D.以上都可以
2、管理子系统由___B__ 组成。
A.配线架和标识系统
B.跳线和标识系统
C.信息插座和标识系统
D.配线架和信息插座
3、连接各建筑物之间的传输介质和各种支持设备（硬件）组成一个（ C ）综合布线系统。
A．垂直干线 B．水平 C．建筑群 D．总线间
4、__B__用于端接双绞线电缆或干线电缆，并通过跳线连接水平子系统和干线子系统。
A.模块化配线架
B.110配线架
C.110C连接块
D.ODF
5、目前在网络布线方面，主要有两种双绞线布线系统在应用, 即__C__ 。
A.4类、5类布线系统
B.5类、6类布线系统
C.超5类、6类布线系统
D.4类、6类布线系统
6、___A__光纤连接器在网络工程中最为常用, 其中心是一个陶瓷套管, 外壳呈圆形，紧固方式为卡扣式。
A.ST 型
B.SC型
C.FC 型
D.LC 型
7、____C__是沿链路的信号耦合度量。
A.衰减
B.回波损耗
C.串扰
D.传输延迟
8、下列参数中，___D___不是描述光纤通道传输性能的指标参数。
A.光缆衰减
B.光缆波长窗口参数
C.回波损耗
D.光缆芯数
9、对于新建筑物的配线子系统布线，常采用 __D__ 。
A.蜂窝状地板布线法
B.高架地板布线法
C.护壁板电缆槽道布线法
D.地板槽道布线法
10、综合布线系统的拓扑结构一般分为( B)
A.总线型
B.星型
C.树型
D.环型.
11、布放线缆应有冗余。在交接间、设备间的双绞线电缆预留长度一般为___D_____。
A.1～5m
B.2～5m
C.0.3～0.6m
D.3～6m
12、管槽安装的基本要求不包括_____A___。
A.走最短的路由
B.管槽路由与建筑物基线保持一致
C.“横平竖直”，弹线定位
D.注意房间内的整体布置
13、下面关于电缆最大允许拉力值正确的有____D___。
A 1根4对双绞线电缆, 拉力为5kg
B 2根4对双绞线电缆, 拉力为10kg
C 3根4对双绞线电缆, 拉力为15kg
D n根4对双绞线电缆，拉力为(n×4+5)kg
14、下列有关电缆认证测试的描述，不正确的是____D____。
A 认证测试主要是确定电缆及相关连接硬件和安装工艺是否达到规范和设计要求
B 认证测试是对通道性能进行确认
C 认证测试需要使用能满足特定要求的测试仪器并按照一定的测试方法进行测试
D 认证测试不能检测电缆链路或通道中连接的连通性
15、下列有关验收的描述中，不正确的是_____B____。
A 综合布线系统工程的验收贯穿了整个施工过程
B 布线系统性能检测验收合格，则布线系统验收合格
C 竣工总验收是工程建设的最后一个环节
D 综合布线系统工程的验收是多方人员对工程质量和投资的认定。
16、下列哪项不属于综合布线的特点。( A )
A．实用性 B．兼容性 C．可靠性 D．先进性
17、（ A ）由配线子系统的信息插座模块（TO）延伸到终端设备处的连接线缆及适配器组成。A．工作区 B．干线子系统
C．建筑群子系统 D．水平子系统
18、BD是指( A)
A．建筑物配线设备 B．干线子系统 C．楼层配线设备
综合布线工程施工方案与施工组织 施工设计要求 在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量作出有效的管理和监控的问题。我们认为，为了保证工程质量，开放式布线系统施工设计应解决好以下几方面的问题： 1 施工设计：对建筑物结构作出详细勘测之后，同用户一起规划 出管线施工图。施工设计的合理性对工程质量是至关重要的。 2施工过程：施工过程的工艺水平与工程质量有直接的关系，我公司将通过细化安装操作的各个环节来保证对施工质量的控制。我们一般将整个施工过程分成三个环节，即管道安装，拉线安装和配件端接。方案的后面部分还将对此作详细的说明。 3施工管理：我公司为工程实施制定有详尽的流程，以便于对工程施工的管理。施工流程控制要求达到两个目的：保证工艺质量和及时纠正出现的问题。方案的后面部分还将对此作详细的说明。 4 质量控制：我公司在以往的工程施工中建议由用户和我公司的技术人员组成质量监督小组，并编制质量控制日志，由当班的工程小组负责人填写，监督小组负责人签字。 管道材料选择和施工要求 1 水平子系统 水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。从总线槽到分线槽或线管需要有过渡连接。 总线槽要求宽度与高度的比例为了3:1，在线槽中放置的双绞线应不超过三层。在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。 水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。根据EIA/TIA569标准，五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。 在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。 水平子系统线槽或线管应采用镀锌铁槽或铁管或PVC线槽。 双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。 缆线的敷设和保护方式检验 1缆线一般应按下列要求敷设： 缆线的型式、规格应与设计规定相符。
项目施工工艺标准 1 适用范围 1本标准适用于上海方擎信息系统有限公司所承接的所有系统安装工程。 2 施工准备 1人员架构：项目负责人电话现场施工负责人电话 2安全培训：施工人员安全防护培训施工安全培训 3 材料，设备： 1 传输部分：线缆、光缆、连接头等 2 机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。 3 终端部分：信息插座、光纤插座、8位模块式通用插座、多用户信息插座。 4镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。 5其他材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。 6上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。线缆所附标志、标签内容应齐全、清晰。 4 技术准备 1施工图纸齐全。 2施工方案编制完毕并经审批。 3施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，技术交底。 5施工面组成
综合布线系统可分为建筑群子系统、干线（垂直）子系统、配线（水平）子系统、设备间子系统、管理子系统和工作区子系统。 工作区子系统由信息插座、信息终端设备及相应的适配器、连线组成。 6线槽、桥架敷设 1线缆桥架、线槽宜距离地面2.2m以上安装，桥架顶部距顶棚或其他障碍物(强电桥架，消防等)不应小于30cm。 2线缆桥架、线槽垂直敷设时，在线槽或者桥架上端下端每隔1.5M进行固定 3线缆桥架平行敷设时要求每隔2m进行固定，水平垂直不的大于5cm 4垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直偏差不应超过3mm。 5丝杆安装应保持垂直，整齐牢固，无歪斜现象 6线缆桥架、线槽的截面利用率不应超过70％。 7桥架及线槽的安全位置应符合施工图规定，左右偏差不应超过50mm。 8桥架及线槽水平度每米偏差不应超过2mm。 9线缆桥架、线槽水平,垂直敷设时，在缆线的首、尾、转弯处进行桥架接地 10两线槽拼接处水平度偏差不应超过2mm。 7 管线的敷设 1暗管敷设：暗管敷设宜选用阻燃硬质PVC管或镀锌钢管，管道的截面利用率应为40％～50％。 2暗敷线槽宜采用金属线槽，线槽的截面利用率不应超过70％。线槽高度不宜超过25mm。线槽的长度超过6m或线槽拐弯处宜设置过线盒。 3建筑物内横向布放的暗管管径不宜大于25mm，天棚里或墙内水平、垂直敷设管路的管径不易大于4cm。 8 线缆敷设 1缆线布放两端应贴有标签，表明起始和终端位置，标签书写应清晰、端正和正确。
综合布线系统工程施工技术 综合布线系统工程施工技术 7.1综合布线工程施工技术要点 7.1.1布线工程开工前的准备工作 一、施工前的环境条件和施工准备 1．熟悉掌握和全面了解设计文件和图纸 ⑴详细阅读工程设计文件和施工图纸，对其中主要内容，如设计说明、施工图纸和工程概算等部分，相互对照、认真核对。 ⑵会同设计单位，现场核对施工图纸进行安装施工技术交底。设计单位有责任向施工单位对设计文件和施工图纸的主要设计意图和各种因素考虑进行介绍。 结论：设计综合布线实际施工图。确定布线的走向位置。供 施工人员、督导人员和主管人员使用。设计综合布线实际施工图2．备料
(1)工程施工用的线缆、插座、信息模块、连接器、稳压电 源等应该落实购货厂商，并确定提货日期。 (2)工程施工用的各种线槽、附件以及相关的布线材料应在开工前就位; (3)如果集线器是集中供电，则准备好导线、铁管和制订好 电器设备安全措施(供电线路必须按民用建筑标准规范进行)。3．现场调查工程环境的施工条件 ⑴由于综合布线系统的缆线绝大部分是采取隐蔽的敷设方式。 ⑵在现场调查中要复核设计的缆线敷设路由和设备安装位置是否正确适宜，有无安装施工的足够空间或需要采取补救措施或变更设计方案。 ⑶对于设备和干线交接间等专用房间，必须对其环境条件和建筑工艺进行调查和检验。 4．编制安装施工进度顺序和施工组织计划 要求安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。 制定施工进度表（要留有适当的余地，施工过程中意想不到的事情，随时可能发生，并要求立即协调）。
二、设备、器材、仪表和工具的检验 1．设备和器材检验的一般要求 ⑴安装施工前，进行对设备的详细清点和抽样测试。 ⑵工程中所需主要器材的型号、规格、程式和数量都应符合设计规定要求。 ⑶缆线和主要器材数量必须满足连续施工的要求。 ⑷经清点、检验和抽样测试的主要器材应做好记录。 2．设备和器材的具体检验要求 ⑴缆线的检验要求⑵配线接续设备的检验要求 ⑶接插部件的检验要求⑷型材、管材和铁件的检验要求 3．仪表和工具的检测 ⑴测试仪表的检验和要求 测试仪表应能测试三、四、五类双绞线对称电缆的各种电气性能，它是按TIA/EIA/TSB67 中规定的二级精度要求考虑，注意搬运过程中精密仪器的安全。 ⑵施工工具的检验 在工具的准备过程中应考虑周到，每种情况都可能发生，使用到的
综合布线系统施工方案 一、材料设备要求 (一)主要设备要求（配线架、理线器、机柜、通讯模块等）： 1工程所用设备型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。 2经检验的设备应做好记录，对不合格的器件应单独存放，以备核查与处理。 3工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。 4备品、备件及各类资料应齐全。 5各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。 6预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。 7管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。 8管道采用水泥管路时，应按通信管道工程施工及验收中相关规定进行检验。 9各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、毛刺、断裂或破损。 10设备的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。 (二)缆线的要求： 1工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。 2电缆所附标志、标签内容应齐全、清晰。 3电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。 4电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出loom长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。 5光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。 6综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下： (1）衰减测试：宜采用光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。 (2）长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光纤中，光纤长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。 7光纤接插软线（光跳线）检验应符合下列规定： (1）光纤接插软线，两端的活动连接器（活接头）端面应装配有合适的保护盖帽。 (2)每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。 (三)接插件要求： 1配线模块和信息插座及其它接插件的部件应完整，检查塑料材质是否满足设计要求。 2保安单元过压、过流保护各项指标应符合有关规定。 3光纤插座的连接器使用型式和数量、位置应与设计相符。 (四)配线设备要求： 1光、电缆交接设备的型式、规格应符合设计要求。 2光、电缆交接设备的编排及标志名称应与设计相符。各类标志应统一，标志位置正确、清晰。
综合布线工程施工方法 一)施工前的检查 1．在安装工程之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工： （1）设备间的土建工程已全部竣工，室内墙壁已充分干燥。设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全； （2）设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求； （3）电源已经接入设备间，应满足施工需要； （4）设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好； （5）在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电措施应符合要求。 2．交接间环境要求 （1）根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备。 （2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备。 3．器材检验要求(略) 4．安全要求(略) 5．技术准备(略) （二）双绞线传输通道施工 1. 金属管的敷设 （1）金属管的要求 金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。 （2）金属管的切割套丝 在配管时，根据实际需要长度，对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。 管子和管子连接，管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑。（3）金属管的弯曲 在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。金属管的弯曲一般都用弯管进行。先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住 管子，手板弯管器，便可得到所需要的弯度。 暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25-30mm。 （4）金属管的连接 金属管连接应牢靠，密封应良好，两管口应对准。套接的短套管或带螺纹的管接头的长度，不应小于金属管外径的2.2倍。金属管的连接采用短套接时，施工简单方便；采用管接头螺纹连接则较美观，可保证金属管连接后的强度。 金属管进入信息插座的接线盒后，暗埋管可用焊接固定，管口进入盒内的露出长度应小于5mm。明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。 （5）金属管的敷设 a．金属管的暗设应符合下列要求： *预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30mm处设置暗线盒。
5.2施工流程及施工准备 5.2.1施工流程图 5.2.2布线工程工具盒辅材配置计划 序号机具名称规格型号单位数量备注 1 角磨机含切割片5张台 1 2 电锤把 1 3 压线钳RJ45 把 1 4 电吹风1000w 只 1 5 卷尺5m 套 1 6 电笔只 1 7 对讲机50w 把 1 8 电烙铁把 2 9 玻璃胶枪4p 把 2 10 榔头根 1 适合闸机地脚螺钉 11 簪子 只 1 规格 12 钻头一字十字各种规格把 3
13 螺丝刀把 2 14 电筒50米个8 15 线板适合闸机地脚螺钉把 4 16 梅花扳手把 1 17 美工刀含锯条10片把 4 18 锯弓把 1 19 尖嘴钳把 1 20 斜口钳把 2 21 钢丝钳14mm 把 2 22 套筒扳手个 2 23 灭火器辆 1 24 叉车个 1 5.2.3施工仪器仪表 序号仪器设备名称规格型号单位数量备注 1 绝缘测试仪台 1 2 数字万用表台 2 3 网络万用表台 1 5.2.4施工辅材材料计划 序号材料名称规格型号单位数量 1 网线电缆超五类双绞线米200 2 电力电缆WDZN-YJY 3×4 米200 3 紧急按钮控制电缆WDZN-KYJY 4×0.75 米200 4 接地线WDZN-YJY 1×16 米200 5 防水热缩管3mm 8mm 12mm 25mm个若干
5.3线缆敷设5.3.1施工流程等 6 水晶头盒 1 7 防火泥公斤 5 8 标签纸张 2 9 玻璃胶只16 10 防水电工粘胶带个10 11 记号笔支 5 12 透明胶个10 13 木板闸机移动后遮挡孔洞张 3 14 胶皮4mm厚穿线防护张 3 15 闸机螺钉模板闸机安装孔定位张 2 16 扎带3mm 包10 17 扎带5mm 包 5 18 手套双10 19 螺钉螺帽M3*10 套30 20 螺钉螺帽M4*10 套30 21 开口铜鼻子10mm 个20 22 警戒线圈 1 23 2P空开16A 个 2 24 2P空开10A 个 2 25 2P空开6A 个 1
综合布线系统工程技术要求及验收规范 发布时间：2010.06.30 新闻来源：载之（北京）国际工程技术有限公司浏览次数：52 1.1总体规划 1.1.1兼容性 综合布线系统是智能建筑内其他系统的信号传输通道，由于不同的系统采用不同的线缆、接线端子、插座面板，故首先考虑兼容性，尽可能的采用相同的传输介质、接线端子、插座面板等，把不同的信号综合到一套标准的布线中，这样可使布线大为简化，可节约大量的设备投资、维护时间。 1.1.2开放性 综合布线应采用开放式的体系结构，满足多种国际标准，支持所有的通信协议。 1.1.3灵活性 由于采用相同的传输介质、接线端子、插座面板等，故所有的传输通道都应设计成通用的，每个通道都能仅经过简单的跳线处理就可以支持不同的终端设备，如电话机、传真机、ISDN设备、以太网工作站、令牌环工作站等等。 1.1.4可靠性 综合布线应选用高品质的材料，所有线缆和相关器件均应通过ISO认证。对于主链路及重要通道应考虑加装备份线路以提高整个系统的可靠性。 1.1.5先进性 综合布线系统为整个智能建筑的基础，故应采用国际上主流的甚至适当超前的技术，兼容最新的通信协议，通道预留适当的带宽，保证系统若干年不落后（一般为10年左右）。 目前水平子系统的管线施工方法主要有： (1) 直埋方式 直埋方式由一系列密封在混凝土里的金属布线管道组成，这些金属管道从配线间向信息插座的位置敷设。目前使用较多的金属管道有SC镀锌钢管及阻燃高强度PVC管，占空比取30%～50%。这样设计简单明了，安装、维护都比较方便，工程造价也低。 (2) 先走吊顶内线槽再走支管的方式 线槽通常安装在走廊的吊顶内，由弱电间出来的线缆先走吊顶内的线槽，到各房间后，经分支线槽从横梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，剔墙而下到信息出口。 线槽由金属或阻燃高强度PVC材料制成，有单件扣合方式和双件扣合方式。并配有各种转弯线槽，T型头等。弱电线槽能走综合布线、公用天线、闭路电视及楼宇自控信号线等弱电线缆。弱电线槽应使用金属线槽，并要保证金属线槽保持良好接地。总体而言，用此方式的工程造价较底。 (3) 地面线槽方式 地面线槽方式由弱电间出来的线缆走地面线槽到地面出线盒或由分线盒出来的支管到墙上的信息出口。由于地面出线盒或分线盒不依赖墙体而直接走地面垫层。所以这种方式适用于大开间或需要打隔断的场合。但是，地面线槽方式的工程造价昂贵，适用在预算比较宽余的项目中。 建筑与建筑群综合布线系统工程验收规范
1.1 综合布线系统 1.1.1施工准备 1 技术准备 1) 施工前进行深化设计及提出目前图纸问题； 2) 施工前应编制施工组织设计(施工方案)，并报上一级技术负责人审核批准； 3) 施工前应进行技术交底，明确施工方法及质量标准。 2主要材料 超五类信息模块、信息插座、地插、室内六芯多模光缆、室内八芯多模光缆、超五类非屏蔽双绞线、25对大对数线缆、50对大对数线缆、网络机柜、模块式配线架、24口光缆配线架、光纤耦合器、光缆尾纤、110配线架、5对连接块、各类跳线、桥架、管材型材等。 3 主要机具 施工机具：电焊机、切割机、剥线钳、打线钳、光纤熔接机、对讲机、专用工具等。 测试机具：网络测试仪、FLUKE、网络线缆测试仪、数字万用表、示波器、低频信号发生器、光时域反射计、光波网络分析仪等。 4 作业条件 1)在建筑工程和室内装修施工的同时或稍后的适当时间安排施工，应避免彼此脱节，必要时可随时修改计划，以求密切配合，协作施工，有利保证工程质量。 2)调查现场,复核设计的缆线敷设路由和设备安装位置应正确。事先预留的暗管、地槽、洞孔的数量、位置、规格尺寸应符合设计中的规定要求。有漏缺、不妥之处应形成书面记录交有关方面确认，施工整改后再进行。 3)设备间和干线交接间等专用房间，必须具备如下条件。 (1)土建工程必须全部完工，墙壁和地面均平整，室内通风、干燥、光洁，门窗齐全，门锁性能良好，钥匙齐全，以保证房间安全可靠。 (2)房间内按设计要求预先设置的地槽、暗敷管路和洞孔位置、数量和尺寸均正确无误，满足安装施工需要。 (3)对设备间内铺设的活动地板应认真检查其施工质量。活动地板应有防静
一、填空题 1. 暗管管口应光滑，并加有绝缘套管，管口伸出建筑物的部位应在______之间。 2. 由于通信电缆的特殊结构，电缆在布放过程中承受的拉力不要超过电缆允许张力的______ 。 3. 在敷设管道时，应尽量减少弯头，每根管的弯头不应超过______，并不应有S 形弯出现。 4.安装机柜面板，柜前应留有______空间，机柜背面离墙面距离视其型号而定，要便于安装和维护。 5. 利用工具切去一段光缆的外护套，并由一端开始的______ 处环切光缆的外护套,然后除去外护套。 二、选择题( 答案可能不止一个) 1．以下（）工具可以应用于综合布线。 A. 弯管器 B. 牵引线 C. 数据线专用打线工具 D. RJ-45、RJ-11水晶头压接钳 2．由于通信电缆的特殊结构，电缆在布放过程中承受的拉力不要超过电缆允许张力的80%。下面关于电缆最大允许拉力值正确的有（）。 A. 1根4对双绞线电缆, 拉力为lOkg B. 2根4对双绞线电缆, 拉力为15kg C. 3根4对双绞线电缆, 拉力为20kg D. n根4对双绞线电缆，拉力为(n×4+5)kg 3. 双绞线电缆端接的一般要求是（）。 A. 电缆在端接前，必须检查标签颜色和数字的含义，并按顺序端接 B. 电缆中间可以有接头存在 C. 电缆端接处必须卡接牢靠，接触良好 D. 双绞线电缆与连接硬件连接时，应认准线号、线位色标，不得颠倒和错接 三、判断题 1．线缆安装位置应符合施工图规定，左右偏差视环境而定，最大可以超过50mm。 2．双绞线电缆施工过程中，线缆的两端必须进行标注。 3．双绞线电缆施工过程中可以混用T568A和T568B方式。 4．光缆布放应平直，可以产生扭绞、打圈等现象，不应受到外力挤压和损伤。 5．在弱电间中敷设光缆有两种选择：向上牵引和向下垂放。就向下垂放而言，转动光缆卷轴，并将光缆从其顶部牵出。牵引光缆时要确保不超过最小弯曲半径和最大张力的规定。 四、简答题 1. 试述综合布线工程的施工步骤。 2. 技术准备的内容有哪些？ 3. 常用的布线工具有哪些？ 4. 金属管的加工要求怎样？ 5. 常用的放线方法有哪些？ 6. 试述牵引多条UTP电缆的方法。 7. 简述综合布线过程中设备安装的基本要求。 8．简述综合布线过程中槽道安装的基本要求。 9. 简述综合布线过程中线缆布放的一般要求。 10. 电缆的互连和交连有什么区别？ 11. 怎样布放光缆？ 12. 光纤的端接和拼接有何异同？ 13. 简述光纤熔接过程。 14. 简述光纤互连过程。
1总则 1 总则 1.0.1 为了规范建筑与建筑群的语音、数据、图像及多媒体业务综合网络建设，制定 本规范。 1.0.2 本规范适用于新建、扩建、改建建筑与建筑群综合布线系统工程设计。 1.0.3 综合布线系统设施的建设，应纳入建筑与建筑群相应的规划设计之中，根据工 程项目的性质、功能、环境条件和近、远期用户需求进行设计，应考虑施工和维护方便，确保综合布线系统工程的质量和安全，做到技术先进、经济合理。 1.0.4 综合布线系统宜与信息网络系统、安全技术防范系统、建筑设备监控系统等的 配线作统筹规划，同步设计，并应按照各系统对信息的传输要求，做到合理优化设计。 1.0.5 综合布线系统工程设计中应选用出具合格检验报告、符合国家有关技术要求的 定型产品。 1.0.6 综合布线系统的工程设计除应符合本规范外，尚应符合国家现行有关标准的规 定。 2术语和缩略语 2.1 术语 2.1 术语 2.1.1 布线 cabling 能够支持电子信息设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。 2.1.2 建筑群子系统 campus subsystem 建筑群子系统由配线设备、建筑物之间的干线缆线、设备缆线、跳线等组成。 2.1.3 电信间 telecommunications room 放置电信设备、缆线终接的配线设备，并进行缆线交接的一个空间。 2.1.4 工作区 work area 需要设置终端设备的独立区域。 2.1.5 信道 channel 连接两个应用设备的端到端的传输通道。 2.1.6 链路 link 一个CP链路或是一个永久链路。 2.1.7 永久链路 permanent link
综合布线系统（PDS） 1.施工工艺流程 设备安装 不合格 系统测试 交验 合格 初验测试 移交 割接准备工作 割接 不合格 试运行验收测试 最终验收证明 2.综合布线系统施工工艺及措施 1）电缆作弯 A.电缆作弯的方法： ◆用两手握住电缆侧面，从电缆的起弯点开始，缓缓地顺次将电缆弯作好。一般先弯小一些，然后将电缆的两端直线部分向外反弯一
下，以防电缆在绑好后变形。 ◆成堆电缆作弯，应采用电缆枕头（木模），这样既保证质量，也便于施工。 ◆电缆弯好后，可用废芯线将电缆临时绑好；但不可用裸铜线捆绑，以免勒伤电缆外皮。 ◆作弯时，应尽可能一次弯作好。要避免一再修改而致使电缆芯线绝缘受损，而且一再修改民更不易达到作弯的要求。 ◆作弯时，应多次从上下左右前后各个侧面观察作弯质量，及时纠正不当之处。尤其在绑最初几根电缆时，因电缆较少，容易变形，更应注意。 B.机架电缆作弯的作法： ◆机架电缆下线，最好在一处下线。电缆较多时，可考虑两处下线。 ◆已绑好的电缆，需将线把与作成端的端子板对齐，用废芯线将电缆捆在电缆支铁上。 ◆先弯好最里面的一条电缆（即离机架最近的一条电缆），并把它绑在列走道横铁上，再依次作弯其他电缆。机架电缆下弯的弧度应一致，作弯时可利用作弯模板比量。 C.大走道上下电缆弯的作法： ◆电缆在直走道上绑至距作弯的1～2根横铁时，须先将电缆弯作好后再继续绑下去，不应将电缆绑到起弯点时才开始作弯。 ◆先按规定位置作好第一条电缆弯，并以此为准作其他各条电缆
弯。 ◆靠近电缆弯的1～2根横铁，应绑得稍紧一些。在每层转变处不宜压得过紧，以免电缆弯将被压拓下来，致使电缆弯不成型。 D.捆绑电缆注意事项： ◆捆绑电缆前应检查核对每根电缆的起始部位、路由和站电缆截面图的位置是否符合设计，而且设计预留的空位不得遗漏。 ◆捆绑电缆可根据不同情况采用单根捆绑法或成组捆绑法。 ◆电缆一般应在一组放完后一次捆绑；电缆条数较多时，可分几次捆绑，每次不超过20～25条，布放好一部份即可捆绑一部份。如电缆堆需凑齐一组方能捆绑时，应将电缆用临时扎线捆扎成形。 E.捆绑电缆： ◆捆绑电缆前，一般先从配线架一端开始整理，将电缆位置对准，危重在支铁上作临时捆绑，经检查两端留长都能满足成端需要后，即可正式捆绑。正式捆绑可从一端开始向另一端顺序进行；如果电缆两头不编线时，也可从中间向两端捆绑，但不得从两端向中间捆绑。 F.电缆整理： ◆捆绑电缆时，应随绑随整理。 ◆电缆堆部分不平直时，可垫以木块，并用橡皮锤子轻轻敲打矫正。 ◆每组电缆放绑完毕后，即可将辅助支铁和临时捆扎线去掉。 ◆作大走道电缆弯用的辅助支铁，应在绑好一道悬空捆绑后方可取下。用钩针和穿针调整不规则的线扣，使其合乎要求。
竣工资料目录 序号资料名称编号装页计数 1 工程施工组织 2 工程开工报告 3 施工进度计划 4 施工进度周计划 5 施工安全交底 6 施工技术交底 7 隐蔽工程报验表 8 隐蔽工程检查记录表 9 材料报验单 10 设备开箱记录 11 网络信息点测试报告 12 语音信息点测试报告 13 有线纤细点测试报告 14 监控信息点测试报告 15 网络信息点测试表 16 竣工图集 17 施工日志 18 施工材料检测报告 项目部人员组织表 工程名称 建设单位 施工单位
序号姓名职务年龄技术职称工作时间联系方式 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 施工人员组织表 工程名称 建设单位 施工单位 序号姓名职务年龄技术职称工作时间联系方式1 2 3
4 5 6 7 8 9 10 11 12 13 14 15 16 17 工程开工/复工报审表工程名称：
致：（监理单位） 我方承担的工程，已完成了以下各项工作，具备了开工/复工条件，特此申请施工，请核查并签发开工/复工指令。 附：1.开工报告 2.（证明文件） 承包单位 ____（章） 项目经理 日期 审查意见： 项目监理机构 总监理工程师 日期 工程开工报告 工程名称施工单位 工程地点建设单位
致单位： 根据合同的约定，建设单位已取得主管单位审批建设许可证，我方已完成了开工前的各项准备工作，计划于年月日开工，请审批。 已完成报审的条件有： □公司相关资质 □施工组织设计（含主要管理人员和特殊工种资格证明） □施工测量放线 □主要人员、材料、设备进场 □施工现场道路、水、电、通讯等已到达开工条件 项目负责人（签字）：__________ 施工单位（章）：______________ 日期：______________ 审批意见: 审批结论: □同意□不同意 总监理工程师(签字):______________ 日期:______________ 本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份。 施工安全交底 工程名称工程地址 工程类别文档编号 内容： 一、严格遵守施工现场的各项规章制度以及各种安全生产规范。 二、进入施工现场必须“两穿一戴”，设立专职的安全质量员进行监督和管理。
综合布线系统工程量计算规则和说明 ——小蚂蚁算量工厂综合布线系统是智能化办公室建设数字化信息系统基础设施，是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。是安装工程的一部分，今天小蚂蚁算量工厂为大家总结整理了综合布线系统工程量计算规则，希望大家能用上。 一、工程量计算规则 1.双绞线缆、光缆、漏泄同轴电缆、电话线和广播线敷设、穿放、明布放以"m"计算。电缆敷设单根延长米计算，如一个架上敷设3根各长100m的电缆，应按300m计算，以此类推。电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度量之内。电缆进入建筑物预留长度2m；电缆进入沟或吊架上引上(下)预留1.5m；电缆中间接头盒。预留长度两端各留2m。 2.制作跳线以"条"计算，卡接双绞线缆以"对"计算，跳线架、配线架安装"条"计算。 3.安装各类信息插座、过线(路)盒、信息插座的底盒(接线盒)、光缆终端盒和跳块打接以"个"计算。 4.双绞线缆测试，以"链路''或"信息点"计算，光纤测试以"链路"或"芯"计算。 5.光纤连接以"芯"(磨制法)以"端口"计算。 6.布放尾纤以"根"计算。 7.室外架设架空光缆以"m"计算。 8.光缆接线以"头"计算。
9.制作光缆成端接头以"套"计算。 10.安装漏泄同轴电缆接头以"个"计算。 11.成套电话组线箱、机柜、机架、抗震底座安装以"台"计算。 12.安装电话出线口、中途箱、电话电缆架空引入装置以"个"计算。 二、说明 1.综合布线包括：双绞线、光缆、漏泄同轴电缆、电话线和广播线的敷设、布放和测试工程。 2.综合布线不包括的内容：钢管、PVC管、桥架、线槽敷设工程、管道工程、杆路工 程、设备基础和埋式光纤的填挖土工程，若发生时执行《电气设备安装工程》和有关土建工程消耗项目。 3.综合布线双绞线布放是按六类以下(含六类)系统编制的，六类以上的布线系统工程所用消耗量的综合工日的用量按增加20％计列： 4.在已建天棚内敷设线缆时，所用消耗量的综合工日的用量按增加80％计列。 三、计算工程量套用消耗量标准时的要点 1.工程造价预算需计算工程量的项目 （1）水平布线系统(包含工作区子系统) 水平线缆种类、数量：目前多用五类、超五类或六类双绞线。 信息模块种类、数量：数量=信息点+语音点。 面板型号、数量：数量：信息点+语音点。 用户区跳线类型、数量：数量=信息点+语音点。 (2)垂直主干布线系统
综合布线系统的设计施工 安装铜缆布线（一）工具准备 1.线缆敷设工具 穿线器 2.双绞线缆端接工具
3.标识工具 （二）线缆整理材料准备 （三）标签材料准备 1线缆标签 (1)普通不干胶标签。该标签成本低，安装简便，不易长久保留。 (2)覆盖保护膜线缆标签。该标识内容清晰，标签完全缠绕在线缆上并有 一层透明的薄膜缠绕在打印内容上。可以有效地保护打印内容，防止 刮伤或腐蚀。具有良好的防水、防油性能。
2套管标签 只能在端子连接之前使用，通过电线的开口端套在电线上。有普通套管和热缩套管之分。热缩套管在热缩之前可以随便更换标识，具有灵活性，经过热缩后，套管就成为能耐恶劣环境的永久标识。安装步骤如下: 3场标签 由背面为不干胶的材料制成，可贴在设备间配线间、二级交接间建筑物布线场的平整表面上。4配线架标签 配线架标签-般为插入标签，它是硬纸片, 通常由安装人员在需要时取下来使用。. 5信息插座面板标签 （四）敷设双绞线缆 敷设双绞线缆的基本要求 (4)线缆应有余量以适应终接、检测和变更。对绞电缆预留长度:在工作区宜为3~ 6cm，电信间宜为0. 5~2m，设备间宜为3~5m;有特殊要求的应按设计要求预留长度。
(5)桥架及线槽内线缆绑扎要求。 (6)电缆转弯时弯曲半径应符合规定。 (7)电缆与其它管线距离。 (8)预埋线槽和暗管敷设线缆应符合下列规定 (9)拉绳速度和拉力。 (10)双绞线牵引。 2敷设水平双绞线 (1)暗道布线 暗道布线是在浇筑混凝土时已把管道预埋好地板管道或墙体管道，管道内有牵引电缆线的钢丝或铁丝，如果没有，就用小型穿线器牵引。安装人员只需索取管道图纸来了解布线管道系统，确定布线路由。管道一般从配线间或走廊水平主干槽道埋到信息插座安装孔，安装人员只要将4对线电缆线固定在信息插座的拉线端，从管道的另一端将线缆牵引拉出。 (2)天花板内布线 水平布线最常用的方法是在天花板内布线。具体施工步骤如下: ①确定布线路由; ②沿着所设计的路由，打开天花板，用双手推开每块镶板，多条4对线很重,为了减轻压在吊顶上的压力，可使用J形钩、吊索及其他支撑物来支撑; ③以同一工作区信息点为-组，每组布放6根双绞线缆为宜; ④加标签。在箱上或放线记录表上写标识编号，在线缆的末端注上标识编号; ⑤在离电信间最远的一端开始，拉到电信间。 ⑥将线缆整理进机柜。 (3)墙壁线槽布线 墙面线槽布线是一种明铺方式，均为短距离段落。如已建成的建筑物中没有暗敷管槽时，只能采用明敷线槽或将线缆直接敷设，在施工中应尽量把线缆固定在隐蔽的装饰线下或不易被碰触的地方，以保证线缆安全。 在墙壁上布线槽-般遵循下列步骤: ①确定布线路由; ②沿着路由方向放线(讲究直线美观) ; ③线槽每隔1 m要安装固定螺钉; ④布线时线槽容量为70% ;
《网络工程与综合布线》 实习指导书
前言 本指导书是计算机通信技术专业《网络工程与综合布线》课程的辅助教材，旨在使学生获得必要的实习知识与技能。 本书所列实习项目是依据教学大纲规定学生应做或选做的，部分内容可供学生阅读，以充实专业知识的一些基本的、重要的概念。 本书由戴香玉主编，谢伟红主任审核，在编写过程中得到了长沙电力职业技术学院动力工程系所有老师的大力支持，谨表谢意。 由于时间紧迫，书中存在的缺点和不足之处，敬请读者指正。
目录 项目一设备与材料认识实训 (1) 项目二综合布线工程方案设计（实际大楼工程或模拟大楼工程） (3) 项目三大楼（实际或模拟）综合布线工程施工技术实训 (6) 项目四综合布线工程测试实训 (9) 项目五综合布线工程测试实训 (11) 项目六综合布线工程验收实训……………………………………………………
《网络工程与综合布线》实习须知 一、实习的重要性： 网络工程与综合布线实习是一门实践性很强的课程，通过可加深对知识理解和提高实际操作的技能，为保证实习的顺利完成，学员应该以认真严肃的态度进行实验。 二、实习准备： 1、预习实习指导书内容及相关理论知识。 2、明确实习目的、要求，弄懂原理。 三、实习规则： 1、实习课和其它课一样，不得迟到、早退。 2、实习分组进行，每组选一小组长负责组织实习及实习设备的管理。 3、未经允许不得乱动与本实习无关的设备及物品。 4、不按规则操作造成设备损坏照价赔偿。 四、实验报告： 1、应有完整的实习内容、实习步骤。 2、实习结果应包含实习过程分析，出现的问题及处理等。 3、实习报告必须在一周内上交。 4、实习成绩是一项单独的成绩，不合格的需要重修。
综合布线系统工程的投标 工程项目招投标的目的就是在建设市场中引入竞争的机制，也是国际上采用 较为完善的工程项目的承包方式。本文着重对综合布线系统工程投投标过程中投 标文件编制内容应注重的一些问题和技巧等方面谈谈体会，以下供读者参考。 1.工程项目招投标概述 工程项目招投标是指业主对自愿参加工程项目的投标人进行审查、评议和选定的过程。业主对项目的建设地点、规模容量、质量要求和工程进度等予以明确后，向社会公开发标或邀请招标，承包商则根据业主的需求投资。 业主再根据投标人的技术方案、工程报价、技术水平、人员的组成及素质、施工能力和措施、工程经验、企业财务及信誉等方面进行综合评价、全面分析、择优选择中标人后与之鉴定承包合同。 综合布线系统工程招投标可以为建筑弱电系统总承包项目中的一个子系统；也可作为一个独立的专项工程承包，其内容主要包括设计和施工的招投标工作。 2.工程项目的招标 对于综合布线系统工程的总承包招标要求，企业应同时具备工程的设计与施工的能力，当然对于施工部分也可根据工程规模的大小由施工企业单独实施。 工程项目的招标又可分为公开招标和邀请招标两种方式。公开招标由招标单位发布招标广告，只要有意投的承包商都可购买招标文件、参加资格审查和进行投标工作，因此招标的工作量较大而并且复杂，较适用于工程规模较大的项目。而邀请招标业主则根据对市场的了解，针对有能力的三个以上企业发布招标邀请。 但任何一种招标方式，业主都必须按照规定的程序进行招标，要制定统一的招标文件，投标也必须按照招标文件的规定进行投标。 工程项目的招标单位应是具备招标条件的建设单位或委托具有相应资质的咨询、监理单位代理招标。 招标的程序包括建设项目的报建、编制招标文件、投标人资格预审、发放招标文件、开标、评标与定标、签定合同共6个步骤。 招标文件的编制内容和要求，建设单位可以按照建设部、相关行业及地方政府的相关规定进行，本文不再详述。 3.工程项目的投标
凯旋城网络综合布线工程方案 一、总体概述 近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求高。在新建办公楼中，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部设备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公共数据网，综合业务数字网与国内外新闻机构、信息中心相连，组成全方位多通道的信息访问系统。总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。 综合布线系统采用模块化设计，物理上为星形结构，逻辑上为总线结构，这样既有利于系统连接和扩充，保持很高的灵活性；同时也能保证信息传输的高速率。标准上符合EIA/TIA568商用建筑物配线标准和常用通信标准，兼容多个厂家的产品设备，支持各种模拟信号、数字信号、语音、数据和图像的传递以及控制信号和弱电信号的应用。 综合布线系统是大楼智能化系统的基础，作为通信系统的主要物理支持平台的结构化综合布线是系统建设的重点。大楼的综合布线系统必须要满足大楼信息化管理的要求。结构化布线系统的大部分子系统都位于建筑物内部，一旦完成建设将很难变更系统地结构并对系统进行升级，所以在建设初期就明确结构化布线系统作为一个基础的物理平台，需要具有一定的超前性。 二、设计原则 安全性：系统中的所有设备，在性能指标中安全性放在首位。要求数据不丢失、系统可靠连续运转的同时，还应符合中国或国际有关的安全标准，并可在非理想环境下有效工作。 实用性：系统设计应符合实际需要，不能华而不实。如果片面追求系统的超前性，势必造成投资过大，使系统偏离实际需要太远；而片面追求经济性，势必降低功能与技术先进性，而不能满足信息时代的需求。因此，系统要有实用性，具备好的性能价格比。 可扩充性：系统所应用的技术不断向前发展，用户需求也在不断变化，同时考虑到本工程功能多、用户多、服务对象不同，因此智能系统的设计与实施应充分考虑到将来扩展的需要。
办公楼综合布线系统工程设计方案
第一章、技术方案 1 前言 本设计方案按照最新的中国人民共和国国家标准：《建筑与建筑群综合布线系统工程设计规范》(GB/T50311-2000)和《建筑与建筑群综合布线系统工程施工及验收规范》(GB/T50312-2000)，并根据***的招标要求及建筑楼层的分布情况，围绕***－新办公楼的应用需求，从综合布线的重要性、长远性、可扩展性以及所采用的综合布线系统产品的特点而设计。 ***作为政府重要的新闻单位，其办公环境的电子化、办公自动化应用水平，将直接影响到新闻采集、编辑、发送、出版等工作的及时性、准确性及保密性。因此，在规划和设计时我们充分考虑了计算机信息网络系统、语音通信系统及各智能子系统对综合布线系统的要求，力求把综合布线系统建设成一个可靠、开放、高带宽、可扩展、并满足未来发展的布线系统。本着‘满足用户需求的原则及先进、开放与标准化的原则，结合新闻单位工作的特殊性，在本设计方案中我们推荐使用美国AVAYA公司的超5类铜缆系列产品及光缆系列产品，并以AVAYA的超5类解决方案进行系统设计。该品牌产品和解决方案具有符合最新国际标准、抗电磁干扰能力强、先进实用、易安装、管理和维护方便、较高的性能价格比等特点。同时，该方案对用户将来的应用和发展作了充分的考虑，具有较大的扩充余地和较强的灵活性。
本方案的布线范围为《*** 招标书》要求的范围，功能主要以满足计算机网络通信、语音通信、各弱电系统的联网通信及网络视频传输为主，不包含各智能子系统（如监控报警系统、会议系统、一卡通系统）本身所需的布线；各智能子系统的布线用专用电缆敷设。 设计方案的内容包括综合布线系统客户需求分析、开放式布线系统方案设计、服务等部分。方案设计中详细描述了该综合布线系统的总体结构和各子系统的设计细节，包括布线系统的需求分析、布线路由、器件选型、材料清单和系统检测等部分。服务中论述了工程的品质保证和我方所要提供的培训及工程文档等等服务。商务标书包括资格证明文件的复印件、工程预算、公司简介、工程案例及项目参与人员情况等。 2. 需求分析 2.1 工程概况 ***新办公楼位于昆明市红塔西路。办公楼共地上5层，地下半层，建筑长68.2 米，宽22.4米，建筑面积5324平方米。信息中心机房设在5楼，是整个大楼的语音/数据中心。依据招标要求：大楼信息点总数为500点，采用超5类布线系统，部份点位采用光缆到桌。作为信息传输基础的综合布线系统，其设计的重点是：以中心机房为核心，将办公楼的各楼层配线架用光缆和大对数电缆与中心机房联成一个有机的整体，使系统具备稳定可靠、高速率、标准、开放、灵活、适用、可扩展的性能特点，从而满足新办公楼不同形式的应用要求。
综合布线系统施工方案 、工程概况 首都国际机场新航站楼综合布线系统是通过双绞线、光缆、大对数线缆及其它配件连通航站楼内各系统以及航站楼与外界各相关系统，在各系统之间构成高速信息通道，使航站楼成为现代化的高速智能型建筑。些综合布线系统涉及建筑、计算机、通信、自动控制等领域。具有标准化、简单化等特点。此系统将连通航站楼内的地面信息系统、航办信息显示系统、气象系统。航行的电传、电报，内部通信系统，电话（含公用磁卡、投币、停车楼内电话等）。楼宇自控系统，停车 楼自动收费系统，子母钟系统，SITA，海关系统，公安系统，边检系统。为之提 供话音数据、控制等信息的高速的可靠的通道，使各系统都能高效、稳定地工作，并具有布线上的易于维护、管理、重组、升级等特点。 首都国际机场新航站楼南北长约747 米，东西宽约341米。地下一层，地上 三层，总建筑面积约33.7 万平方米。 项目名称：首都国际机场新航站楼综合布线系统工程 总包单位：金融信科技发展（香港）有限公司 分包施工单位：中建电子工程公司二、施工准备 2．1 现场管理组织机构 2 ．1．1 现场管理决策层
2 . 1. 2现场施工管理机构 2 . 1. 3现场施工管理机构必须服从现场决策层领导。 2 .2施工人员安排 由于工期时间较长，我公司将根据工程的实际进展情况及时调配施工队伍。确保工程的工期和质量。
2 . 3主要施工机械设备 2 . 4施工现场布置 根据实际情况，布置生活和生产用房、库房。 2. 5技术准备
组织有关专业人员和施工人员熟悉图纸、规范及施工要求。 根据施工图纸进行现场勘察。 根据施工要求准备标准图集。 准备有关记录，验收资料。 2 ． 6 主要设备材料进场计划 依据施工的进度情况，及时提前作出进场计划。 三、施工步骤 ．1 安装工艺流程 光缆尾缆熔接 电气工程主要施工项目 电缆、光缆敷设； 管内穿线； 箱架安装 系统测试； 1 ．线缆敷设 敷设前要检查敷设线缆的型号，规格与设计相同，例行外观检查。 敷设方法用人力。 敷设电缆时要及时做好标记。 敷设时在终端头（和接头）处要留有端接长度。 2 ．管内穿线 按设计图要求选择好线缆。 穿线检查管路是否畅通，不畅时应及时处理。 按具体走向测定长度，考虑余量、敷线、断线。 敷设光缆 敷设大对数电缆 配线架安装布线 敷设水平线缆 信息插座安装 工程验收 系统测试 信息点、配线架、缆线标号
