实验08X射线光电子能谱演示实验报告（供参考）-

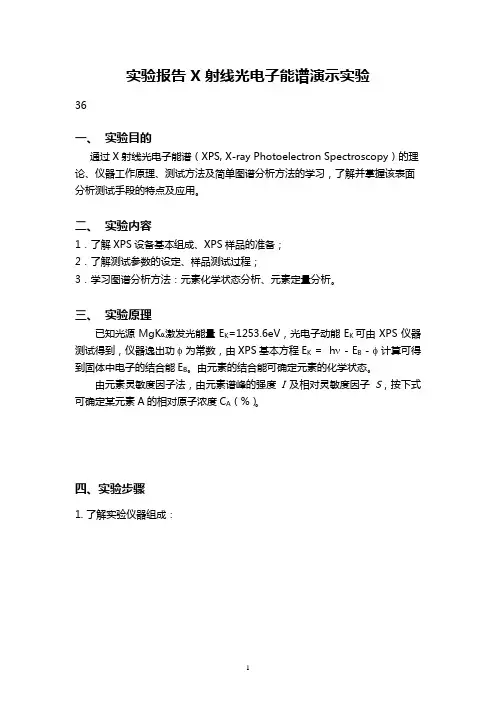

实验9 X射线光电子能谱演示实验报告
班
0911101学生编号1120112254姓名王佳妮分数
1实验目的
通过X射线光电子能谱学(XPS，X射线光电子能谱学)理论、仪器工作原理、测试方法和简单图谱分析学习方法
2，实验内容
1。了解XPS设备的基本组成，XPS样品的制备；2.了解测试参数的设置和样品测试过程；
3。学习图谱分析方法:元素化学状态分析和元素定量分析
3，实验原理
已知光源MgK？激发光能EK=1253.6eV，光电子动能EK可以用XPS仪器测量，仪器的功函数？是一个常数，它是由XPS基本方程EK = h决定的。- EB？可以计算固体中电子的结合能EB元素的化学状态可以由它的结合能决定。
元素A的相对原子浓度CA(%)可由元素灵敏度因子法、元素光谱峰的强度I和相对灵敏度因子S按下式确定
4、实验步骤
请在演示实验中注意观察、归纳和总结
5。实验结果和讨论
请按要求处理测试数据，并以表格形式列出。请参考下表
1
表1 ****样品表面元素XPS测试数据
元素C1s
峰结合能/eV
285.4
光谱峰强度/CPS
6890
原子百分比浓度/%
为什么XPS表面分析需要超高真空？如果
的真空度不高，发射的电子会与空气分子碰撞，电子的能量会减少，作用在待分析样品表面的能量也会减少，从而影响实验结果。2.哪些表面性质可以2。表面分析应用于？
表面元素的组成、元素的价态及其在表层的分布
3。请理解XPS仪器两个重要性能指标的灵敏度、分辨率和相关性
灵敏度高，但分辨率低，扫描电压较高。相反，扫描电压低，灵敏度低，但分辨率高。
2
表1
3
