维卡软化点组考核评分表
班级：姓名：考核人（签字）：
维卡软化点组任务书
编号: V01（2010）时间：2010年06月18日
-----------------------------------------------------------------------------------------------------------------------
维卡软化点组任务书
编号: V02（2010）时间：2010年06月18日

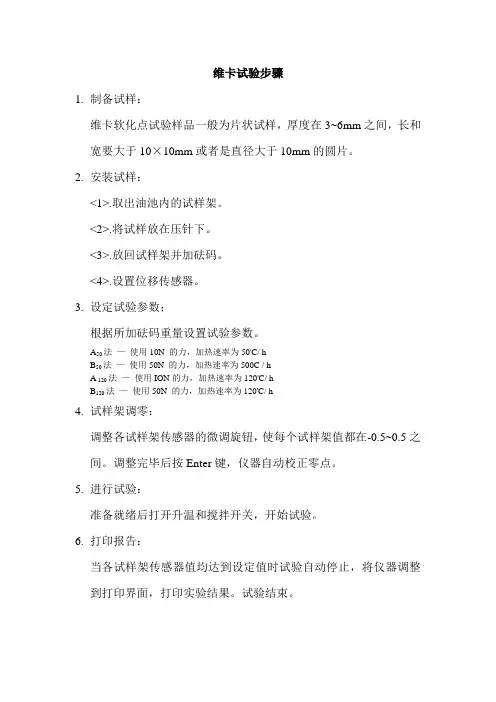

热塑性塑料维卡软化温度(VST)的测定(GB/T1633) 1．试样准备*1 试样要求厚度在3～6mm，长、宽（或直径）分别为10 mm以上； 过厚的材料应单面加工成3～4 mm厚，安装时将加工面朝下； 过薄的材料可用2～3块试样迭合进行试验； 每组至少二个试样。 2．试验标准 2．1升温速率选择： 根据试验标准或规定选择： A 速度：5±0.5℃/6min B 速度:12±1.0℃/6min 2．2静负荷的选择： 施加的静负荷是砝码、负载杆（包括压头）和位移传感器的弹力的总和,根据试验要求,组成 静负荷的质量分别为: 1000 +039g （对应重力负荷 10N±0.2N）； 5000+0199g （对应重力负荷 50N±1N）。 2. 3维卡软化点温度记录的标准 在指定速率的升温过程中，当负载杆下移（即针头针入试样体内）1mm时的温度，即确认为 维卡软化点温度。以同组二个试样的软化点温度的算术平均值表示试验结果，二个试验结果相差大于2℃时，应重做。 3．样品的放置 3．1取出测试单元，搁置在浴槽面板上； 3．2提起负载杆，把试样放在测试板中心位置（见图一），放下负载杆，压针头应位于试样中心；3．3将测试单元浸入浴槽，加上选定的砝码； 3．4将温度传感器和水银温度计各顺斜孔插入（水银温度计仅供校对使用，可以不用）； 3．5调节位移传感器的上下位置，使传感器检测检测行程位于总行程的中间位置。 4．位移传感器的调整 位移传感器的调整比较简单，一般，位移传感器选用的量程为３～5mm，只要调节位移传感 器的上下位置，使行程大约处于量程的中间即可。 不过不要忘了，调整传感器前，最好要先将安置好试样的测试架放入面板上的长方孔内，浸入油中，并根据需要加上所需砝码稳妥就位。 5．参数设置 从电脑界面的测试仪菜单选项中，点击参数设定，出现以下界面： 参数设定 × 仪器设定单元1 单元2 单元3 升温速率[摄氏度/小时]: 〇 50 〇120 上限温度[摄氏度]: ×××.× 参与算术平均值计算：□单元1 □单元2 □单元3 确定取消 选择测试单元。如选择测试单元1，点击在上界面仪器设定后面的单元1，在选中该单元进行测试
目录 一、概述 (1) 二、仪器的主要性能指标 (1) 三、操作说明与安装 (1) 四、工作原理 (2) 五、变形量设定 (5) 六、注意事项及维护保养 (7) 七、试验机的搬运 (7) 八、附件及随机文件 (8) 九、附表 (8) 装箱单 (10) 合格证 (11)
一、概述： 1．1主要用途及使用范围： HS-XRW-300HB热变形维卡软化点温度测定仪运用PLC可编程控制器进行温度调节采用汉字液晶显示操作。该产品操作简单、使用方便、性能稳定、产品精度高，并在试验过程中可时实监控试验温度和变形量；试验结束时系统自动停止加热，该机可设定目标温度具有温度保护功能。该机是各质检单位、大专院校和各企业自检的必备仪器。 该机主要用于非金属材料如塑料、橡胶、尼龙、电绝缘材料等的热变形温度及维卡软化点温度的测定。产品符合IS075(E)、IS0306(E)、GB/T8802、GB／T1633、GB／T1634等标准要求。 二、仪器的主要性能指标： 2.1温度控制范围：室温—300℃ 2.2升温速率：50℃/h、120℃/h 2.3最大温度测量误差：±0.5℃ 2.4最大温度控制误差： ±1℃/6分钟（热变形试验） ±0.5℃/6分钟（维卡试验） 2.5最大形变测量范围：1.0mm 2.6最大形变测量误差：±0.005mm 2.7试样架数量：3个 2.8加热介质： 甲基硅油（200厘斯以下、闪点300℃以上，最好选用100厘斯、闪点300℃以上）2.9最大加热功率：3KW 2.10冷却方式：150℃以上气冷、150℃以下水冷 2.11电源：AC220V±10%20A50Hz； 2.12负载杆及托盘的质量：69g±1g
塑料维卡软化温度的测定（GB/T 8802-2001，GB1633-2000） 塑料维卡软化温度的测定适用于当材料开始迅速软化时，能测定出温度的热塑性塑料材料，不适用于结晶或半结晶的聚合材料。 1、基本原理 塑料维卡软化温度的测定把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在50±1N力的作用下，压入从管材或管件上切取的试样内1mm时的温度，该温度即为试样的维卡软化温度（VST）。 2、试验设备 塑料维卡软化温度的测定可采用液浴槽或烘箱加热装置，宜采用加热温度及压入深度可自动记录的设备。选用合适的液体（液体石蜡、变压器油、甘油和硅油等），应保证在测试温度下是稳定的，并且在测试中对试样不产生影响，如软化、膨胀、破裂。 3、试验步骤 塑料维卡软化温度的测定管材试样应是从管材上沿轴向截下的弧形管段，长度约为50mm，宽度10mm～20mm；管件试样应是从管件的承口、插口或柱面上截下的弧形片断，对于直径小于或等于90mm的管件，试样长度和承口长度相等，直径大于90mm的管件，试样长度为50mm，试样的长度均为10mm～20mm，而且试样应从没有合模线或注射点的部位切取。如果管材或管件壁厚大于6mm，塑料维卡软化温度的测定则应采用合适的方法加工管材或管件外表面，使壁厚减至4mm，如果管件承口带有螺纹，则应车掉螺纹部分，使其表面光滑。壁厚在2.4mm～6mm（包括6mm）范围内的试样，可直接截下测试。如果管材或管件壁厚小于2.4mm，则可将两个弧形管段叠加在一起，使其总厚度不小于2.4mm，作为垫层的下层管段试样应首先压平，为此可将该试样加热到140℃并保持15min，再置于两块光滑平板之间压平，上层管段应保持其原样不变。每次试验用两个试样，但在裁制试样时，应多提供几个试样，以备试验结果相差太大时作补充试验用。 将试样在低于预期维卡软化温度（VST）50℃的温度下预处理至少5min；对于ABS和ASA 试样，应在烘箱中90±2℃的温度下干燥2h，取出后在23±2℃的温度和50±5％的相对湿度下，冷却15±1min，然后将试样在低于预期维卡软化温度50℃的温度下预处理至少5min。将加热浴槽温度调节至约低于试样软化温度50℃并保持恒温。将试样凹面向上，水平放置在无负载金属杆的压针下面，试样和仪器底座的接触面应是平的，对于壁厚小于2.4mm的试样，压针端部应置于未压平试样的凹面上，下面放置压平的试样，压针端部距试样边缘不小于3mm。压针定位5min后，在载荷盘上加上所要求的重量，以使试样所承受的总轴向压力为（50±1）N，并将初始位置调至零点。以每小时（50±5）℃的速度等速升温，提高浴槽温度，在整个过程中应开动搅拌器。当压针压入试样内（1±0.01）mm时，记录此时的温度，此温度即为该试样的维卡软化温度。 4、数据处理 塑料维卡软化温度的测定两个试样的维卡软化温度的算术平均值，即为所测试管材或管件的维卡软化温度。若两个试样结果相差大于2℃时，应重新取不少于两个的试样继续试验。1、注意事项 1）应严格按照规定进行制备试样，以免因尺寸达不到要求而损坏设备或造成偏差； 2）若从管件上截取试样，应从其承口、插口或柱面上截取，而且试样应从没有合模线或注射点的部位切取； 3）试验前，将加热浴槽温度调节至约低于试样软化温度50℃并保持恒温； 4）压针定位5min后，再加上砝码，不要将试样放在压针下面就开始试验。

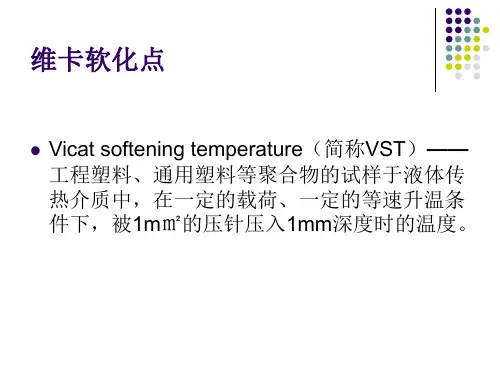

维卡软化温度维卡软化温度（Vicat Softening Temperature）是将热塑性塑料放于液体传热介质中，在一定的负荷和一定的等速升温条件下，试样被1平方毫米的压针头压入1毫米时的温度，对应的国标是GB1633-79（目前已被GB/T 1633-2000所代替）;维卡软化温度是评价材料耐热性能，反映制品在受热条件下物理力学性能的指标之一。材料的维卡软化温度虽不能直接用于评价材料的实际使用温度，但可以用来指导材料的质量控制。维卡软化温度越高，表明材料受热时的尺寸稳定性越好，热变形越小，即耐热变形能力越好，刚性越大，模量越高。 维卡软化点 Vicat softening temperature（简称VST）——工程塑料、通用塑料等聚合物的试样于液体传热介质中，在一定的载荷、一定的等速升温条件下，被1m㎡的压针压入1mm深度时的温度。 维卡软化点试验 中文名称：维卡软化点英文名称：Vicat softening temperature(VST) 维卡软化温度：当匀速升温时，某一负荷条件下，截面1 m㎡的标准压针刺入热塑性塑料1mm深时的温度。该温度反映了当一种材料在升温装置中使用时期望的软化点。测试标准：ASTM D1525, ISO 306, GB/T 1633 试验数据：维卡软化点试验测定了针头压入试样1mm时的温度. 维卡软化点测定仪 维卡软化点适用于控制聚合物品质和作为鉴定新品种热性能的一个指标，不代表材料的使用温度。维卡软化点测定仪器为热变形维卡温度测定仪，是根据GB/T1633《热塑性塑料软化温度(VST)的测定》、GB/T1634《塑料弯曲负载热变形温度试验方法》、GB8802《硬聚氯乙烯(PVC-U) 管材及管件维卡软化温度测定方法》以及ISO75 、ISO306 、ISO2507 、ASTM1525 ASTM D648标准的要求设计制造的,广泛用于热塑性塑料、硬橡胶和长纤维增强复合材料等热变形温度（HDT）和维卡温度（VST）的测定。 挠曲在水平或平缓的岩层中，由一般岩层突然变陡而表现出的膝状弯曲，或是由于岩层翘曲或其他和缓变形所形成的弯曲均称挠曲。挠曲是弯曲折裂的意思。挠曲性是指某材料的弯曲性能。
塑料埋地排水管维卡软化温度试验作业指导书 一编制目的： 为确保操作熟练、规范和检测数据的准确可靠、有效。 二试样要求： 1 取样 1）管材 试样应是从管材上沿轴向裁下的弧形管段，其尺寸如下： 长度：约50mm，宽度：10mm～20 mm。 2）管件 试样应是从管家的承口、插口或柱面上裁下的弧形片段，其长度为： 直径小于或等于90mm的管件，试样长度和承口长度相等； 直径大于90mm的管件，试样长度为50mm。 宽度为10mm～20mm. 试样应从没有合模限或注射点的部位切取。 2 试样制备 1）如果管材或管件壁厚大于6mm，则采用适宜的方法加工管材或管件外表面，使壁厚减至4mm。如果管件承口带有螺纹，则应车掉螺纹部分，使其表面光滑。 2）壁厚在2.4mm～6mm（包括6mm）范围内的试样，可直接进行测试。 3）如果管材或管件壁厚小于2.4mm，则可将两个弧形管段叠加在一起，使其总厚度不小于2.4mm。作为垫层的下层管段试样应首先压平，为此可将该试样加热到140℃并保持15min，在置于两块光滑平板之间压平。上层弧段应保持其原样不变。 3 试样数量 每次试验用两个试样，但在裁制试样时，应多提供几个试样，以备试验结果相差太大时做补充试验用。 三检测原理 把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在（50±1）N力的作用下，压入从管材或管件上切取的试样内1mm时的温度。 压入1mm时的温度即为试样的维卡软化温度（VST）,单位：℃。 四预处理 1 将试样在低于预期维卡软化温度（VST）50℃的温度下预处理至少5min；
2 对于丙烯腈-丁二烯-苯乙烯（ABS）和丙烯腈-苯乙烯-丙烯酸（ASA）试样，应在烘 箱中（90±2）℃的温度下干燥2h，取出后在（23±2）℃的温度和（50±5）%的相对湿度下，冷却（15±1）min。然后再按第1条进行处理。 五仪器设备： 试样支架、负载杆；压针；千分表；载荷盘；砝码；加热浴槽；水银温度计；加热箱六检测依据： GB/T8802-2001《热塑性塑料管材、管件维卡软化温度的测定》 七试验步骤： 1 将加热浴槽温度调至低于试样软化温度50℃并保持恒温。 2 将试样凹面向上，水平放置在无负载金属杆的压针下面，试样和仪器底座的接触面 应是平的。对于壁厚小于2.4mm的试样，压针端部应置于未压平试样的凹面下，下面放置压平的试样。压针端部距试样边缘不小于3mm。 3 将试验装置放在加热浴槽中。温度计的水银球或测温装置的传感器与试样在同一水 平面，并尽可能靠近试样。 4 压针定位5min后，在荷载盘上加说要求的质量，以使试样所承受的总轴向压力为（50 ±1）N，记录下千分表（或其他测量仪器）的读书或将其调至零点。 5 以每小时（50±5）℃的速度等速升温，提高浴槽温度。在整个试验过程中应开动搅 拌器。 6 当压针压入试样内（1±0.01）mm时，迅速记录下此时的温度，此温度即为该试样 的维卡软化温度（VST）。 八结果计算： 两个试样的维卡软化温度的算术平均值，即为所测试管材或管件的维卡软化温度（VST），单位以℃表示。若两个试样结果相差大于2℃时，应重新取不少于两个的试样进行试验。
七十八、热堡性塑料软化点 (维卡)试验方法GBl633-79 本方法是测定热塑性塑料于液体传热介质中，在一定的负荷、·一定的等速升温条件下，试样被l毫米压针头压入1毫米时的温度。 本方法仅适用于大多数热塑性塑料。 本方法测得的软化点(维卡)适用于控制质量和作为鉴定新品种热性能 的一个指标，但不代表材料的使用温度。 (一)试样及预处理 1．试样厚度应为3～6毫米，宽和长至少为10×10毫米，或直径大于10 毫米。 (1)模塑试样厚度为3～4毫米。 (2)板材试样厚度取板材原厚，但厚度超过6毫米时，应在试样一面加 工成3～4毫米。如厚度不足3毫米时，则可由2块但至多不超过3块迭合 成厚度大于3毫米时，方能进行测定。‘ 2．试样的支撑面和测面应平行，表面平整光滑、无气泡、无锯齿痕迹、四痕或飞边等映陷。 3．每组试样为2个。， 4．试样的预处理可按产品标准规定。产品标准若无规定时，可直接进行
1．支架；用于放置试样，并可方便地浸子保温浴槽中，支架和施加负 载的负载杆应选用热膨胀系数小的材料组成，在测定温度范围内I由于热膨 ，胀引起变形测量装置的读数偏差不得超过0．02毫米(可用厚度3～4毫米的GG--17硅硼玻璃代替塑料试样进行校验)。负载杆能自由垂直移动，压针 固定于负载杆的末端，压针头应经硬化处理，其长3～5毫米，横截圆面积 为1．000±0．015毫米。，压针头平端与负载杆成直角，并不允许带有毛刺等缺陷。 2．保温浴槽：为盛液体传热介质的浴槽，具有搅拌器、加热器。加热 器应能按下列速度等速升温： A速度：5±0．5℃／6分钟， B速度：12±1．o℃／6分钟， 3．液体传热介质：传热介质的选择，以对试样无影响为原则，如硅 油、变压器油、液体石蜡、L-=醇等均可。并须室温时具有粘度较低的特 点。 4．砝码： 因试样承受的静负载Ｇ（Ｇ＝Ｗ＋Ｒ＋Ｔ）有两种： ＧＡ＝１０００±５０＼０克 ＧＢ＝５０００±５０＼０克 则应加砝码的重量由下式计算t 矿=1000(或50００)－Ｒ－Ｔ 式中：Ｗ一一砝码重量，克； Ｒ一压针及负载杆的重量，克， Ｔ～变形测量装置附加力，克。 注t由于仪器构造不同，附加力向下为正，向上为负。 5．测温装置：经校正的温度范围合适的局部浸入式水银温度计或其他 测温仪表，其分度值为1℃， 6．变形测量装置：具有精度为0．01毫米的百分表或其他测量装置。 7．冷却装置：将液体传热介质迅速冷却，备及时再次试验。 (三)试验步骤 1．把试样放入支架，其中心位置约在压针头之下，距试样边缘应大于3 毫米。经机械加工的试样，加工面应紧贴支架底座。 2．插入温度计，使温度计水银球与试样相距3毫米以内，但不应触及试样。． 3．将支架小心浸入浴槽内，试样位于液面35毫米以下，起始温度应至少 低于该材料软化点(维卡)50℃。
H D T3&6V I C A T These instruments are made in compliance with CE health and safety requirements D E S I G N A N D P R O D U C T I O N O F I N S T R U M E N T S A N D A P P A R A T U S F O R Q U A L I T Y C O N T R O L O N M A T E R I A L S
“HDT” test means: determination of temperature of deflection under load Field of application The test determines the temperature at which a specified deflection occurs when a standard test specimen is subjected to a bending stress, to produce one of the nominal surface stresses according to international standards. This test is very important for both quality control and research into plastics because it determines the heat resistance characteristics of materials, and is indispensable to define precisely the thermal behaviour of the polymers. The values obtained are indicative of the heat resistance characteristics of materials, even if not directly applicable for design purposes.Method The specimen, in the form of a rectangular bar of dimensions complying with the chosen standard, is tested as a simple beam with a load applied at midspan to produce a maximum, nominal surface stress according to the chosen standard. The test assembly, with the loaded specimen, is then immersed in a heat-transfer medium, equipped with a system capable of increasing the temperature linearly at a uniform rate (generally 2 °C/min). The temperature, when the specimen reaches a specified deflection is recorded.This value is indicated as the Temperature of Deflection Under Load, in degrees Celsius, of the material under test.“VICAT” test means: determination of the VICAT softening temperature Field of application The test determines the temperature at which a standard indenter penetrates 1 mm into the surface of a test specimen under load. It is used to establish the differences between many types of thermoplastic materials with regard to their softening properties.Method An indenting tip of 1 mm 2circular cross sectional area is placed on the specimen and is loaded with a constant force (10 N or 50 N depending on the standard method used).The test assembly, with the loaded specimen, is immersed in a heat-transfer medium equipped with a system capable of increasing the temperature linearly at a uniform rate (generally, 50°C/hour or 120°C/hour). The temperature, when the needle has penetrated 1 mm into the specimen, is recorded. This temperature, expressed in °C, is indicated as the VICAT Softening Temperature of the material under load.Additional tests Using this instrument it is possible to perform flexural creep tests and to determine the elastic modulus of materials and to measure the thermal dilatation. The elastic modulus can be evaluated at different temperature so that it is possible to study the trend of elastic modulus of a material as a function of temperature.Standards Designed and built to meet the following standards:“HDT” TEST ISO 75, ASTM D 648, DIN 53461, BSI 2782, Method 121 C,NT T 51-005, UNE 53075and others equivalent.“VICAT” TEST ISO 306, ASTM D 1525, DIN 53460, BSI 2782, Method 120 C,NT T 51-021, UNE 53118and others equivalent. HDT test station VICAT test station
鞋材用热熔胶：主要用于如状、鞋、帽的生产 熔融粘度：8000CPs/180℃ 软化点： 95℃正负不超过5℃ 加德纳颜色：0± 初粘性： >20#铜球 剥离强度： >in2 融化温度：160-180° 电子产品热熔胶 熔融粘度：8000CPs/180℃ 软化点： 85℃正负不超过5℃ 加德纳颜色：0± 初粘性： >20#铜球 剥离强度： >in2 融化温度：160-180° 最适宜：白色透明 涂布复合压敏胶 熔融粘度：7500CPs/180℃ 软化点： 85℃正负不超过5℃ 加德纳颜色：0± 初粘性： >15#铜球 剥离强度： >in2 推荐温度：160℃-180℃ 包装盒用热熔胶 熔融粘度：6000CPs/180℃ 软化点： 95℃正负不超过5℃ 加德纳颜色：0± 初粘性： >15#铜球 剥离强度： >in2 推荐温度：150-170° 日常用品主要用于妇女卫生巾、儿童尿布、病床垫辱、老年失禁用品等 熔融粘度：6500CPs/180℃ 软化点： 82℃正负不超过5℃ 加德纳颜色：0± 初粘性： >20#铜球 剥离强度： >in2 推荐温度：150-170° 热熔胶的性能参数有很多，例如：固化时间、软化点、推荐使用温度、熔融黏度、剪切强度等等。今天胶同学就跟大家聊聊软化点这个参数的意义以及软化点的测试方式。
软化点（softening point），物质软化的温度。主要指的是无定形聚合物开始变软时的温度。它不仅与高聚物的结构有关，而且还与其分子量的大小有关。测定方法有很多，测定方法不同，其结果往往不一致，较常用的有维卡法和环球法等。 热熔胶的软化点测试方式使用的就是环球法测试软化点。 具体的测试方法如下： 一、试样制备 取一定量的实验室样品放在瓷坩埚内，然后将瓷坩埚置于适当的传热介质中。加热样品至熔化，记录开始熔化的温度。继续加热使其完全熔化，直至其温度超过开始熔化的温度2 5~5 0℃。在熔化和升温的整个阶段应搅动试样，使其完全成为均匀且无气泡的液体。另外把试样环加热到与熔化试样相同的温度，再将其放在瓷板或金属板上，为避免与其粘合，瓷板或金属板可稍微涂些甘油或硅油。 用足够量的熔化的试样填满试样环，使其在冷却之后稍有多余部分。在空气中冷却30min，然后用稍加热的刀除去多余试样。试样必须制做2个以上，挑出比较好的试样进行测试。 比较好的试样的标准为：试样环充满胶体，完全无气泡；胶体比较平整，和试样环间完全贴合，无缝隙存在。 二、试验步骤 准备好仪器，悬挂好温度计，使温度计的底部位于试样环平面，并与两环的距离相等，调节环架成水平状。
热变形、维卡软化点温度测定仪技术参数 概述 热变形、维卡软化点温度测定仪用于测定各种塑料、橡胶等热塑性材料的热变形温度和维卡软化点温度。广泛应用于塑胶原料和制品的生产、科研和教学中。该系列仪器结构紧凑、造型美观、质量稳定、并具有排出油烟异味污染和冷却功能。采用先进的MCU（多点微控制单元）控制系统，自动测控温度和变形、自动计算试验结果，可循环存储10组试验数据。该系列仪器有多种机型供选择：自动型采用液晶屏中（英）文显示，自动测量；微控型可连接电脑、打印机，由计算机进行控制，试验软件WINDOWS中（英）文界面，具有自动测量、实时曲线、存储数据、打印输出等功能。 执行标准 仪器符合ISO75、ISO306、GB/T1633、GB/T1634、GB/T8802、ASTM D1525、ASTM D648标准要求。 技术参数及指标 1、温控范围：室温～300℃ 2、升温速率：120℃/h [(12±1)℃/6min] 50℃/h [(5±0.5)℃/6min] 3、最大温度误差：±0.5℃ 4、形变测量范围：0～3mm 5、最大形变测量误差：±0.005mm 6、形变测量显示精度：±0.01mm 7、试样架(测试工位)： 4 8、试样支撑跨距：64mm、100mm 9、负载杆和压头（刺针）重量：71g 10、加热介质要求：甲基硅油或标准中规定的其它介质（闪点大于300℃) 11、冷却方式：150℃以下水冷，150℃以自然冷却或风冷（风冷设备需自备） 12、具有上限温度设定，自动报警。 13、显示方式：液晶中(英)文显示 14、可显示测试温度，可设定上限温度，自动记录试验温度，温度达到上限值后自动停止加热。 15、变形测量方法：专用高精度数显表+自动报警。 16、具有自动排除油烟系统，可有效抑制油烟散发，时刻保持室内良好空气环境。 17、电源电压：220V±10% 10A 50Hz 18、加热功率：3kW
实验9 聚合物材料的维卡软化点的测定 1. 实验目的 了解热塑性塑料的维卡软化点的测试方法。测定PP、PS等试样的维卡软化点。 2. 实验原理 聚合物的耐热性能，通常是指它在温度升高时保持其物理机械性质的能力。聚合物材料的耐热温度是指在一定负荷下，其到达某一规定形变值时的温度。发生形变时的温度通常称为塑料的软化点T S。因为使用不同测试方法各有其规定选择的参数，所以软化点的物理意义不像玻璃化转变温度那样明确。常用维卡(Vicat)耐热和马丁(Martens)耐热以及热变形温度测试方法测试塑料耐热性能。不同方法的测试结果相互之间无定量关系，它们可用来对不同塑料作相对比较。 维卡软化点是测定热塑性塑料于特定液体传热介质中，在一定的负荷、一定的等速升温条件下，试样被1mm2针头压入1mm时的温度。本方法仅适用于大多数热塑性塑料。实验测得的维卡软化点适用于控制质量和作为鉴定新品种热性能的一个指标，但不代表材料的使用温度。现行维卡软化点的国家标准为GB 1633—1979。 3. 实验设备和材料 （1）仪器 ZWK－6微机控制热变形维卡软化点温度试验机。维卡软化点温度测试装置原理如图2－43所示。负载杆压针头长3～5mm，横截面积为(1.000+0.015) mm2，压针头平端与负载杆成直角，不允许带毛刺等缺陷。加热浴槽选择对试样无影响的传热介质，如硅油、变压器油、液体石蜡、乙二醇等，室温时黏度较低。本实验选用甲基硅油为传热介质。可调等速升温速度为(5±0.5)℃/6min或(12±1.0)℃/6min。试样承受的静负载G=W+R+T [W为砝码质量；R 为压针及负载杆的质量(本实验装置负载杆和压头为95g，位移传感器测量杆质量10g)；T 为变形测量装置附加力]，负载有两种选择：G A=1kg；G B=5kg。装置测量形变的精度为0.01mm。 图2－43维卡软化点温度测试装置原理
实验9 维卡软化点测定实验 一、试验目的 1.测定热塑材料的维卡软化点温度，并掌握其实验方法； 2.正确使用热变形、维卡软化点测定仪， 二、实验原理 无定形高聚物在较低温度时，整个分子链和链段只能在平衡位置上振动，此时，聚合物很硬，像玻璃一样，加上外力只能产生较小的变形，除掉外力，又恢复原状。这时聚合物是处于玻璃态，当温度升高到某一温度，整个分子链相对其他分子来说仍然不能运动，但分子内各个链段可以运动，通过链段运动，分子可以改变形状，这时在外力作用下，高聚物可以发生很大变形，这时高聚物处于高弹态，再继续升温，高聚物整个分子链都可以发生位移，高聚物成为可以流动的粘稠态，称为粘流态。 各种塑料在高温作用下，所发生的变化是不同的，温度在很大的程度上影响着塑料各方面的性质，为了测量塑料随着温度上升而发生的变形，确定塑料的使用温度范围，设计了各种各样的仪器，规定了许多实验方法。最常用的是“马丁耐热实验方法”、“维卡软化实验方法”、“热变形温度实验方法”。这些方法所测定的温度，仅仅是该方法规定的载荷大小，施力方式，升温速度下到达规定的变形值的温度，而不是这种材料的使用温度上限。 维卡软化点温度指在特定的均匀的升温速度条件下，施加特定的负载后，横截面积1mm2平头针刺入塑料试样中1mm时的温度。 将被测试样装在顶针下面，载荷杆与其垂直，放入热载体硅油中，装好百分表，然后用选定的升温速度开始升温，用百分表读取针头垂直压入试样的深度，当该深度达到1mm 时，读取此时的温度即为维卡软化点温度。 三、实验设备及条件 XWY-300型热变形、维卡软化点温度测定仪。 1.技术参数： （1）.测试范围室温～120 oC （2）每次测量试样数量 3件 （3）加热功率 3000W/200V （4）保温浴槽等速升温 A= 5 ± 0.5 oC /6 min B = 12 ± 1.0 oC /6 min (5) 静负载范围 A=5000 ± 5.0g B = 5000 ± 5.0g (6) 变形测量精度 0.01mm (7) 液体传热介质硅油或变压器油 2.结构及工作原理 本机为机电一体化结构，主要由测量控制系统与主机两部分组成。主机装有自动提升、保温浴槽、位移传感器及温度传感器，实现了电控测量、数字显示、计算机数据处理。 3. 操作面板使用说明
Designation:D1525–06 Standard Test Method for Vicat Softening Temperature of Plastics1 This standard is issued under the?xed designation D1525;the number immediately following the designation indicates the year of original adoption or,in the case of revision,the year of last revision.A number in parentheses indicates the year of last reapproval.A superscript epsilon(e)indicates an editorial change since the last revision or reapproval. This standard has been approved for use by agencies of the Department of Defense. 1.Scope* 1.1This test method covers determination of the tempera-ture at which a speci?ed needle penetration occurs when specimens are subjected to speci?ed controlled test conditions. 1.2This test method is not recommended for ethyl cellu-lose,nonrigid poly(vinyl chloride),poly(vinylidene chloride), or other materials having a wide Vicat softening range. 1.3The values stated in SI units are to be regarded as standard. 1.4This standard does not purport to address all of the safety concerns,if any,associated with its use.It is the responsibility of the user of this standard to establish appro-priate safety and health practices and determine the applica-bility of regulatory limitations prior to use. N OTE1—This test method and ISO306:1987(E)are technically equiva-lent,with the exception of the allowance for creep,prior to beginning the test,in this test method. 2.Referenced Documents 2.1ASTM Standards:2 D618Practice for Conditioning Plastics for Testing D883Terminology Relating to Plastics D1898Practice for Sampling of Plastics3 E1Speci?cation for ASTM Liquid-in-Glass Thermometers E77Test Method for Inspection and Veri?cation of Ther-mometers E220Test Method for Calibration of Thermocouples By Comparison Techniques E644Test Methods for Testing Industrial Resistance Ther-mometers E691Practice for Conducting an Interlaboratory Study to Determine the Precision of a Test Method E1137/E1137M Speci?cation for Industrial Platinum Re- sistance Thermometers 2.2ISO Standards:4 ISO306Plastics—Thermoplastic Material—Determination of Vicat Softening Temperature 3.Terminology 3.1De?nitions—De?nitions of plastics used in this test method are in accordance with those de?ned in Terminology D883,unless otherwise speci?ed. 3.1.1Vicat softening temperature—the temperature at which a?at-ended needle of1-mm2circular cross section will penetrate a thermoplastic specimen to a depth of1mm under a speci?ed load using a selected uniform rate of temperature rise. 4.Summary of Test Method 4.1A?at-ended needle loaded with a speci?ed mass is placed in direct contact with a test specimen.The mass applied can be one of two accepted loads,as follows: Loading1—1060.2N Loading2—5061.0N The specimen and needle are heated at either of two permis-sible rates,as follows: Rate A—5065°C/h Rate B—120610°C/h The temperature at which the needle has penetrated to a depth of160.01mm is recorded as the Vicat softening temperature. 5.Signi?cance and Use 5.1Data obtained by this test method may be used to compare the heat-softening qualities of thermoplastic materi-als. 5.2This test method is useful in the areas of quality control, development,and characterization of plastic materials. 6.Apparatus 6.1The equipment shall be constructed essentially as shown in Fig.1and shall consist of the following: 1This test method is under the jurisdiction of ASTM Committee D20on Plastics and is the direct responsibility of Subcommittee D20.30on Thermal Properties (Section D20.30.07). Current edition approved March15,2006.Published April2006.Originally approved https://www.doczj.com/doc/483224820.html,st previous edition approved in2000as D1525-00. 2For referenced ASTM standards,visit the ASTM website,https://www.doczj.com/doc/483224820.html,,or contact ASTM Customer Service at service@https://www.doczj.com/doc/483224820.html,.For Annual Book of ASTM Standards volume information,refer to the standard’s Document Summary page on the ASTM website. 3Withdrawn. 4Available from American National Standards Institute(ANSI),25W.43rd St., 4th Floor,New York,NY10036. *A Summary of Changes section appears at the end of this standard. Copyright?ASTM International,100Barr Harbor Drive,PO Box C700,West Conshohocken,PA19428-2959,United States.
维卡软化温度测试常见问题解答 1. 什么是维卡软化温度？它反映材料的什么性质？ 答：维卡软化温度是指，当匀速升温时，某一负荷条件下，横截面积为1 mm2的标准压针刺入热塑性塑料1mm深时的温度。该温度反映了材料在升温装置中使用时期望的软化点，即材料在受热和受力的情况下的耐热性能。 2.维卡软化温度测试的原理与本质是什么？ 答：材料的软化实质上是玻璃化转变。低于玻璃化转变点时材料为刚性状态，高于玻璃化转变点时，材料为软化状态，可由横截面积为1 mm2的标准压针刺入热塑性塑料1mm深来指定相同的软化程度，这样就方便不同的材料按照相同的测试条件进行比较。 3.哪些材料需要测试维卡软化温度？ 答：维卡软化温度适用于测试热塑性硬质或半硬质塑料，材料在使用过程中受力和受热的情况下需要测试维卡软化温度或者热变形温度。受力面积小如针尖的测维卡软化温度，受力面积较大的测热变形温度。 4.哪些材料不适用于维卡软化温度测试？ 答：由于维卡软化温度测试仅适用于热塑性硬质或半硬质塑料，所以热固性的材料或者软质材料就不适用于此方法测试。判断材料是否是软质可凭手感，或者直接将试样放在压针下并加载砝码，过段时间压针如果直接刺入样品内部则不适宜用此方法检测。 5.维卡软化温度测试常用的测试标准有哪些？ 答：ISO 306:2004热塑性塑料维卡软化温度(VST)的测定， GB/T 1633-2000 热塑性塑料维卡软化温度(VST)的测定， ASTM D1525-2009塑料维卡软化温度的标准测试方法。 6.ISO 306:2004、GB/T 1633-2000以及ASTM D1525-2009，这三个标准有何不同？ 答：ISO 306:2004与GB/T 1633-2000是一致的，但与ASTM D1525-2009有两点区别。一是ASTM D1525增加了可用流体粉末等作为传热介质的规定；二是两者加载负载时间不同，ISO306:2004是先将样品放入介质，5分钟后加载砝码再将千分表清零，ASTM D1525-2009 则是先将样品放入介质，然后加载砝码，再过5分钟后将千分表的读数清零。 7.维卡软化温度测试对样品尺寸有什么要求？ 答：样品材质需均匀，底面为边长10mm的正方形或者直径10mm的圆形，上下表面平行，厚度为3~6.5mm，厚度超过6.5mm可以用机械切割等方法将厚度降低至3~6.5mm，厚度不
