QSK45和QSK60 系统图解 - 概述
第D 节 - 系统图解 第D-1页

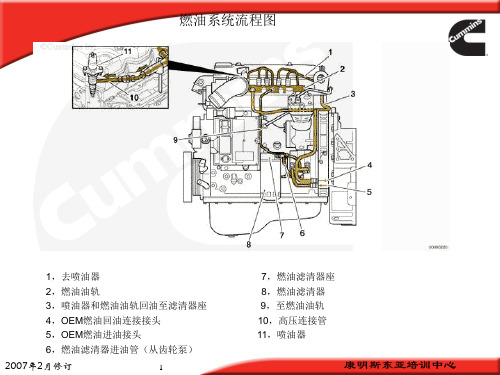

燃油系统流程图
燃油系统
1. 来自燃油箱的燃油进口
2. 燃油滤清器
3. 至燃油泵的燃油供应
4. 通过燃油切断阀流向发动机的燃油流
5. 燃油泵供往燃油切断阀的燃油
6. 供往左侧燃油块的燃油（内部）
7. 至喷油器的燃油供油油道
8. 燃油歧管
9. 燃油回流管 10. 燃油块
11. 至喷油器的正时供油 12. 喷油器 13. 右侧燃油回流管 14. 左侧燃油回流管
15. 供往右侧燃油块的燃油（内部） 16. 燃油流回燃油箱
润滑系统流程图
1. 从机油滤清器座供往机油冷却器的机油
2. 主油道
3. 从机油冷却器流回的机油
4. 机油冷却器
5. 流入机油冷却器的机油
6. 供往曲轴的机油
润滑系统 7. 压力调节阀 8. 机油泵
9. 供往机油滤清器座的机油 10. 减压阀
11. 从油底壳经集油槽吸油管到机油泵的机油供应
12. 机油流经机油滤清器座 13. 机油滤清器
活塞冷却、连杆和顶置机构
1. 供往涡轮增压器的机油
2. 供往右侧活塞冷却喷嘴的机油
3. 右侧活塞冷却喷嘴调压器
4. 供往右侧顶置机构的机油
5. 来自机油冷却器的机油
6. 供往主油道的机油
7. 供往左侧顶置机构的机油
8. 左侧活塞冷却喷嘴调压器
9. 活塞冷却喷嘴
10. 供往凸轮轴和凸轮随动件的机油
11. 供往摇臂的机油
前齿轮系 1. 主油道 2. 供往惰轮的机油 3. 供往附件传动装置的机油
4. 供往齿轮室盖的机油
5. 供往Rockford 风扇离合器的机油
6. 供往水泵传动装置的机油
注：机油通过缸体流向惰轮（2）。
全流量机油滤清器座
1. 来自机油泵的机油
2. 从机油滤清器座供往机油滤清器的机油
3. 机油滤清器
4. 旁通阀 - 开启位置
5. 从机油滤清器至机油滤清器座的机油
6. 供往机油冷却器的机油
7. 旁通阀 - 关闭位置
冷却系统流程图
冷却系统 （图示为QSK45发动机） 1. 流向发动机散热器的冷却液 2. 流向LTA 散热器的冷却液 3. 流向冷却液滤清器的冷却液 4. 来自LTA 散热器的冷却液流 5.
流向LTA 散热器的冷却液
6. 来自LTA 散热器的冷却液流
7. LTA 水泵
8. 水泵冷却液入口 9. 冷却液旁通流回水泵 10. 流向中冷器芯的冷却液 11. 来自中冷器芯的冷却液流 12. 从节温器壳体流向中冷器的冷却液 13. 从中冷器流向节温器壳体的冷却液
冷却系统（续）
（图示为QSK45发动机）
1. 冷却液进口
2. 水泵
3. 绕机油冷却器周围流动的冷却液
4. 流向缸套的冷却液
5. 绕缸套周围流动的冷却液
6. 流向缸盖的冷却液
7. 经水歧管流向节温器壳体的冷却液
8. 从涡轮增压器流回的冷却液
9. 供往涡轮增压器的冷却液
QSK45冷却系统简图 8. 左后方中冷器和左前方中冷器 9. 水管接头
10. 发动机节温器壳体 11. LTA 节温器壳体 12. LTA 水泵 13. 膨胀/加注水箱 14. 发动机散热器 15. LTA 散热器
1. 发动机水泵
2. 右后方中冷器和右前方中冷器
3. 右侧缸套和缸盖
4. 机油冷却器
5. 左侧缸套和缸盖
6. 发动机V 形腔
7. 旁通管
QSK60冷却系统简图 - 单级涡轮增压中冷式发动机
1. 左后方中冷器和左前方中冷器
2. 水管接头
3. 发动机节温器壳体
4. LTA 节温器壳体
5. LTA 水泵
6. 膨胀/加注水箱
7. 发动机散热器
8. LTA 散热器
9. 发动机水泵
10. 右后方和右前方中冷器11. 右侧缸套和缸盖 12. 机油冷却器 13. 左侧缸套和缸盖 14. 发动机V 形腔 15. 旁通管
QSK60冷却系统略图 - 双级涡轮增压中冷式发动机
1. 左后方中冷器和左前方中冷器
2. 水管接头
3. 前部中间冷却器
4. 发动机节温器壳体
5. LTA 节温器壳体
6. LTA 水泵
7. 膨胀/加注水箱
8. 发动机散热器
9. LTA 散热器 10. 发动机水泵
11. 右后方中冷器和右前方中冷器 12. 右侧缸套和缸盖机油冷却器 13. 机油冷却器 14. 后部中间冷却器 15. 左侧缸套和缸盖 16. 发动机V 形腔 17. 旁通管
LTA节温器开启 LTA节温器关闭
08600178
LTA节温器壳体流程
（所示为QSK45发动机）
1. 来自右侧中冷器
2. 至发动机散热器
3. 至LTA散热器
4. 来自LTA散热器
5. 来自左侧中冷器
6. 旁通水管（至水泵）
进气系统流程图
QSK60进气系统 - 单级涡轮增压中冷式发动机 1. 至涡轮增压器的进气口 2. 至中冷器的涡轮增压空气 3. 涡轮增压空气通过中冷器 4. 至进气道的中冷空气
注：与QSK45相似（每侧有一个涡轮增压器，前、后中冷器共用跨接管接头）
QSK60进气系统 - 双级涡轮增压中冷式发动机
4. 通往低压涡轮增压器的进气口
5. 至中间冷却器的涡轮增压空气
6. 中间冷却器
7. 通往高压涡轮增压器的进气口1. 至中冷器的涡轮增压空气
2. 涡轮增压空气通过中冷器
3. 空气进入气缸
排气系统流程图
QSK45排气系统 - 单级涡轮增压中冷式发动机
1. 涡轮增压器废气出口
2. 排气道
3. 排气歧管
QSK60排气系统 - 单级涡轮增压中冷式发动机
1. 排气歧管
2. 涡轮增压器废气入口
3. 涡轮增压器废气出口
4. 排气法兰出口
QSK60排气系统 - 双级涡轮增压中间冷却和中冷式发动机
1. 排气歧管
2. 高压涡轮增压器废气入口
3. 高压涡轮增压器废气出口至低压
涡轮增压器废气入口
4. 低压涡轮增压器废气出口
压缩空气系统流程图
08600183
空气压缩机冷却液、润滑油和空气流程
1. 进气口
2. 空气出口
3. 润滑油流回油底壳
4. 润滑油供应
5. 冷却液进口
6. 冷却液出口
