康明斯柴油机简介
柴油机选用康明斯柴油发动机
康明斯公司成立于1919年，康明斯发动机是美国著名的三大品
牌（卡特比勒，康明斯，底特律）发动机之
一，自八十年代初进入中国以来，经过近二
十年的发展，已成为中国市场占有率最高的
进口发动机品牌，在中国客户当中具有较高
的知名度。在美国及美洲，卡特比勒以工程
机械著名，而康明斯则在车用和民用方面占
优势。

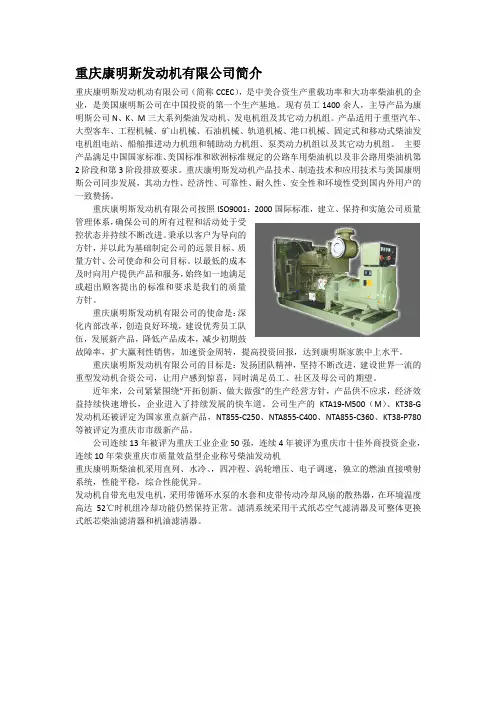

康明斯公司现已成为全球50匹马力以上
柴油机最大的生产厂家。康明斯公司在全世
界具有完善的销售和服务网络，在中国的重
庆和十堰设有合资制造厂。康明斯公司自92
年与江苏
星光发电设备有限公司合作，在发电机组市
场上取得了令人瞩目的成就。

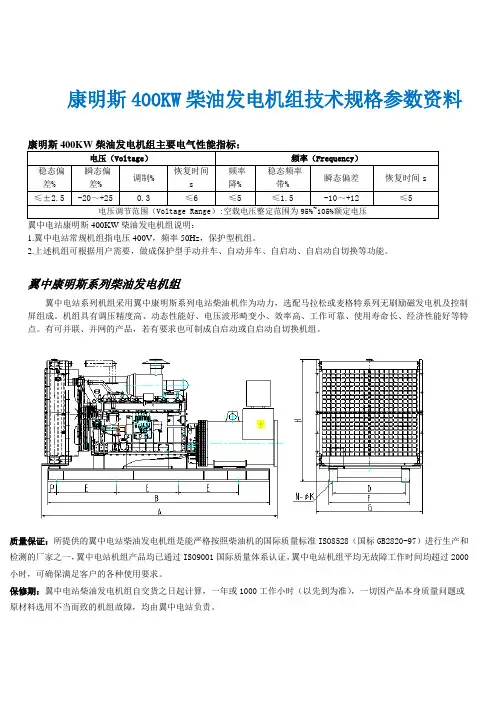

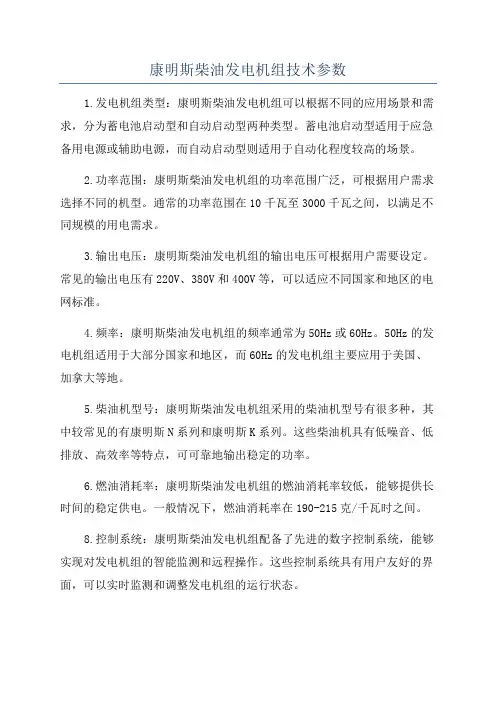

康明斯柴油发电机组的基本特征：
技术先进，性能稳定可靠，工作寿命长
电子调速，独特的低压PT燃油喷射技术，
大大降低燃油系统故障率
遍布全国的专业服务网络，操作使用技术渐为中国可户所熟悉
油耗较低，运行成本低，功率范围由30KW-2200KW，产品规格齐全
发电机低电抗设计是非线性负载下的波形失真极小，并有良好的电动机启动能力。
发电机激磁系统能使机组在承受任何瞬间加载时，频率波动迅速恢复。

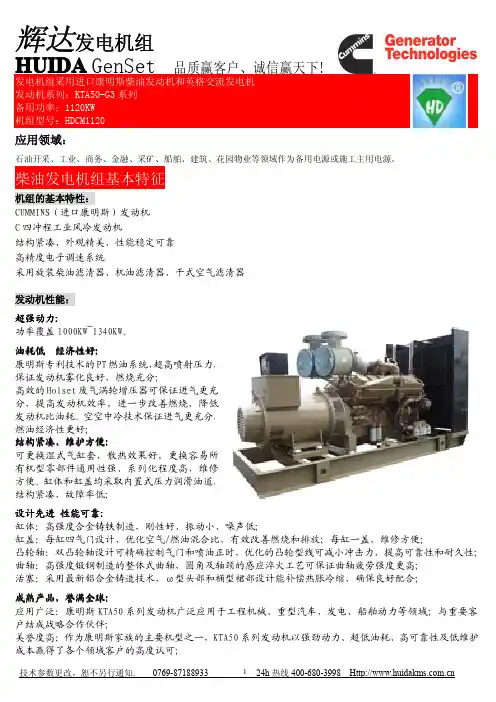

结构特点:直流电启动、四冲程、水冷、自带风扇、闭式循环冷却、进气中冷、废气涡轮增压。缸体设计坚固耐用，振动小，噪声小，直列 6 缸四冲程，运转平稳，效率高：可替换湿式气缸套，寿命长，维修方便；两缸一盖，每缸 4 气门，进气充分，性能卓越；强制水冷，热辐射小。
★重负载耐久性；
★杰出的瞬态响应性；
★采用电子调速器；
★电控系统采用DC24V,配备有停油电磁阀
优越性：与国内同类产品相比具有体积小、重量轻、油耗低、功率高、工作可靠，配件供应及维修方便的优势。采用电子调速器，具有冷却水温过高、机油压力低及超速报警并自动停车等保护功能。
优化设计：
> 凸轮轴：大直径凸轴轮设计，可承受更高的负荷，精确控制气门和喷油正时；感应淬硬使凸轮寿命更长；优化设计的凸轮型线，使气六落座速度减缓，冲击力减小，减少磨损和振动，提高了发动要的可靠性和耐久性。
> 连杆：模锻连杆，杆身油道为活塞提供压力润滑油；杆身优化设计降低了单位应力。
> 冷却系统：采用皮带传动离心水泵。大流量水道为环绕气缸套、气门和喷油器的水腔提供均量的冷却水。旋转式水滤器含专用的干式化学添加剂 DCA4，可有效地防止气缸套穴蚀、水泵叶轮汽蚀及冷却系统零部件腐蚀、积垢等，控制冷却液的酸度，并去除杂质。
> 曲轴：高强度锻钢制造的整体式曲轴，采用高强化和高平衡精度工艺制造，曲轴圆角和轴颈采用先进的感应淬火处理技术，曲轴的疲劳强度更高。
> 气缸体：高强度合金铸铁制造，新型的缸体结构，使发动机刚性更好，密封性提高，振动减小，噪声降低。
> 气缸盖：每缸四气门设计，优化了空气/燃油的混合，改善燃烧和排放，发动机响应迅速，采用脉冲排气道，有利于废气能量的充分利用。高强度合金铸铁铸造，可以承受更高的冲击力，使发动机的超速能力更强，每两缸一个缸盖，维修、更换方便。
> 气缸套：可更换的湿式气缸套，比干式气缸套散热效果更好，更换容易而不需重镗气缸。
上柴柴油发电机组简介
上海柴油机股份有限公司位于美丽的黄浦江畔，始建于1947年4月，面积82万平方米，现有在职员工四千多人，总资产达37亿多元人民币。
近六十年来，上柴公司始终遵循"为社会进步创造新动力、为用户致富提供好产品"的企业宗旨，锲而不舍地致力于专业柴油机的研发、生产和制造。目前，上柴公司已成为集开发、设计、制造、营销于一体的国家特大型高新技术企业，经营范围涉及柴油机、燃油系统、柴油发电机组及投资办企业等方面。产品已拥有G128/135、C(121)、D(114)、P11C、105五大系列、300多个变型产品的完整产品结构，功率范围覆盖60-600马力。1994年公司在中国内燃机行业第一家通过ISO9001质量体系认证，此后，公司又相继通过莱茵公司QS9000和TS16949质量体系的认证。2002年和2005年，公司连续两次获得上海市政府最高质量奖--上海市质量金奖，并于2005年荣获"中国名牌"称号
上海135柴油机特点：
“东风”牌柴油机，作为名牌产品，它具有质量可靠、省油、配套适应范围广泛，市场占有率高，社会保有量大，配件易买，使用简单，维修保养方便等特点。
（1）整体式曲轴、龙门式机体、平切口连杆、短活塞，外形紧凑合理，配套适应性强，可以与老 135 柴油机整机互换；
（2）柴油机采用新型缩口燃烧室，提高喷油压力，改善燃烧过程，达到环保指标：排气污染物排放值符合 JB8891－1999 要求，噪声符合 GB14097－1999 的要求且有余量；
（3）柴油机润滑、冷却系统优化设计，减少外接管路和零部件数量，用整体无刷交流发电机等使三漏大为改善、可靠性大大加强。
（4）柴油机采用 J98、J114b 型废气涡轮增压器匹配，具有强的高原工作能力，在海拔 5000m 高原地区使用，功率下降低于 3％。
（5）采用高真空度新型排气引射装置，三级旋流式德国纸质滤芯的空气滤清器、低温渗陶活塞环等措施，柴油机在沙漠或高粉尘地区使用，不会产生早期磨损。
（6）可选配柴油机自动保护装置，也可制成应急自动化机组。（7）质量稳定，性能可靠，操作简单，保养方便。
R系列柴油机是我厂与英国里卡多公司联合研制的新一代动力，分四缸、六缸, 系直列、水冷、四冲程, 直喷燃烧室式高速柴油机，缸径100/105/108/135mm，功率覆盖26.5-400kW，转速1500-2800r/min，具有油耗低，可靠性高、扭矩大、易起动、排放低、体积小、功率大．操作维修方便之特点。是车用、工程机械、发电机组、船舶、拖拉机、固定动力等理想动力。
我公司博采众长，不断消化吸收国外先进技术。在引进研制英国里卡多R 系列柴油机的基础上，又先后引进了意大利菲亚特铸造工艺，德国豪廷格冷射芯机、德国莱兹三座标测量仪等先进工艺和设备。使R系列柴油机的可靠性与寿命达到了世界同类产品先进水平。
万迪集团是中国内燃机行业研制、生产内燃机及零部件的大型骨干企业，主体企业无锡动力工程股份有限公司（原无锡动力机厂）已有70多年的创业史。企业先后被评为江苏省高新技术企业、省CAD工程示范企业，1995年在行业内首批通过ISO9001质量体系认证并连续通过复审认证。主要研制生产12V135、X6135柴油机（150PS-460PS）、柴油发电机组（1.5-1000KW)、涡轮增压器、电力器材、商品铸件等。
无动柴油发电机组具有质量可靠、性能稳定、操作简单、保养方便等优点。
玉柴柴油发电机组简介
玉柴柴油发电机组产品所配套动力采用被广大用户誉为王牌动力的玉柴优质柴油机；
玉柴集团创建于1951年，坐落在具有“千年古州，岭南都会”美称的广西玉林市。现拥有33家全资、控股、参股子公司，员工16000人，总资产116亿元。是全球最大的独立柴油发动机生产基地、中国最大的中小型工程机械生产出口基地，被誉为“中国绿色动力之都”。
经过五十多年的经营发展和积淀，玉柴集团形成了“绿色发展，和谐共赢”的核心理念、“打造玉柴世界知名品牌，成就大型跨国企业集团”的企业愿景，以及“建设高素质的干部队伍，打造创造性的劳动群体”的人才观等一系列人文建设理念，引领企业追求卓越，享有优良的社会美誉度和公众诚信度。先后获得“全国用户满意产品”、“中国名牌产品”、“全国用户满意企业”、“中国十大诚信企业”、“全国质量管理奖”、“全国文明单位”、“中国驰名商标”、“中国动力第一品牌”等国家级荣誉。
玉柴发电机组功率强劲，在海拔2000m以下能输出铭牌额定功率,每12小时运行周期内允许有1小时输出额定功率110%超负载功率；
燃油消耗率和润滑油消耗率远优于国内同类产品；该机组具有震动低、噪声小、可靠性高；排放低，符合国家环保要求的优点，产品质量全面达到或超过国家有关标准；
道依茨简介
德国道依茨股份公司总部位于德国莱茵河畔的科隆市，多年来以其主导产品道依茨品牌柴油机著称于世。公司现有职工 5454 人，销售总额约为 11.73 亿欧元。 2003 年共向世界各地的用户提供了 156,237 台柴油机和燃气机。
道依茨公司是世界著名的柴油机的独立制造厂商，由历史上著名的四冲程发动机的发明者奥托于 1864 年创建，目前公司在德国有 4 个发动机厂，在全球有 17 个许可证和合作厂，所产柴油机功率范围从 5 至 5,000 马力，燃气机功率为 250 至 5,500 马力。道依茨公司素以其风冷柴油机问名于世，而于九十年代初，公司又开发研制出了崭新的水冷发动机（ 1011 、 1012 、 1013 、1015 等系列，功率范围从 30kw 到 440kw ），新系列发动机具有体积小、功率大、噪音低、排放好、冷起动容易等特点，能满足当今世界苛刻的排放法规，具有广泛的市场前景。
二十年来，道依茨股份公司一直与中国进行着密切而友好的合作，在国内已有了 7 个发动机许可证生产厂，并以其高质量的产品在用户和行业内保持着很高的声望。值得一提的是，在一汽于九十年代初着手进行的载重车汽改柴的选型工作中，道依茨的 2012/1013 系列柴油机以其技术的先进性，设计的合理性，优异的性能及可靠性一举击败了众多世界著名厂家，在一汽超过一年的各种台架试验和装车道路试验中获得了最优异的成绩，最终被一汽选为其载重车理想的配套动力。
道依茨柴油机应用范围宽广，包扩商用车辆、工程机械、叉车、农用机械、压缩机、发电机组及船舶等。
道依茨柴油发电机组具有如下特点：
●产品除水冷机组以外，还具有适合水源困难、启动困难的风冷机组和油冷机组
●产品规格全，品种多
●结构较紧凑，体积小，重量轻
●性能稳定可靠，无故障间隔期长达6500小时
●一般维护保养易行，操作使用技术渐为中国客户所熟悉
●重视环保要求，废气排放污染较低，满足欧洲及北美最严格的排放法规●优秀的耐用性，寿命长、大修时间可长达2万小时
●启动性好，DEUTZ系列机组人员10℃以上不经预热可直接起动
●燃油油耗低，经济性好
●功率储备大，额定功率标定机组可持续运行并具有超负荷能力
●体积小、质量轻、占地面积小
●柴油机与发动机弹性联结，工作可靠
●加负荷反应快，从失电到供时间10-60秒可调
四、沃尔沃发动机简介
富豪(Volvo)公司是瑞典最大的工业企业，有120多年历史，是世界上历史最悠久的发动机制造厂商之一；至今为止其引擎产量已达100万台以上，并广泛应用于汽车、工程机械、轮船等的动力部分，它更是发电机组的理想动力。发动机性能特点：
1、直列六缸、水冷、四冲程、闭式循环水冷、每缸四气门、废气涡轮增压、空气中冷，直喷式燃油系统，具有运行可靠，体积小功率大等优点。
2、发动机设计使安装简单、快速并且非常经济，经过良好的平衡使其运行平稳，没有振动，而且噪音低，发动机设计首次大修时间超过25000小时。
3、发动机配置活塞冷却，使气缸和燃烧室保持在受控制的工作温度中，湿式可更换缸套，带阻火台肩，可使汽缸头抗高温。铸铁缸体优化力的分布，氮—碳处理的曲轴及传动齿轮适合重载运行，曲轴上有7个轴承以降低主轴承的负荷。
4、先进的燃油喷射和低流阻的进气系统，燃烧非常充分，油耗很低，达到了欧II及欧III环保标准，同时大大降低了高原地区使用的功率损耗，在海拔5000米功率仅损耗16%。
5、高智能化的发动机管理系统（EDCIII及EMS2），使油耗更低（平均198g/kwh），能实现同一台机可选择地运行在50Hz和60Hz的功能，提供先进的故障诊断、更完善的保护和跟踪功能，同时提供了标准的CAN SAE J1939通讯接口。
帕金斯柴油机简介
威尔信柴油发电机组由世界著名的专业发电机组生产商——英国威尔信（FG WILSON）有限公司生产制造，该公司成立于1966年，位于北爱尔兰贝尔法斯特，公司总部共建有三处工厂，其中拉尼工厂占地逾70万平方米，春谷工厂23000平方米，蒙克斯顿工厂30000平方米，共计雇员2500名全职员工，每年生产超过3.5万台以上伯琼斯（劳斯莱斯）PERKINS（ROLLS-ROYCE）引擎为主的柴油发电机组，平均每天有240台机组出厂，其中95%的产品出口至全球170多个国家或地区，年销售额超过6亿5千万英镑，是欧洲最大的生产性企业，同时也是全球最大的内燃发电机组制造商之一。
威尔信柴油发电机组以其高质稳定的使用性能及无可匹敌的性价比深得各国用户青睐，威尔信发电机组自80年代末进入中国市场，到今天已成为国内同类产品市场占有率最高的产品，使用范围遍及全国各邮电通信系统、交通公路系统、机场空管系统、金融房产系统、工矿医疗系统及各项大型国家重点工程项目领域。先后取得了使用要求极高的国家信息产业部电信设备及中国气象局雷达电源进网许可证，并每年入选中国电信、中国移动、中国联通、中国网通、中国吉通的网络电源指定选型产品，成为邮电通信系统使用量最多的进口品牌机组之一。
威尔信柴油发电机组采用世界著名的伯琼斯·劳斯莱斯柴油机为动力，并运用威尔信公司世界领先的发电机组制造技术，通过采用最优化的专业设计、结合发动机的性能及输出特性，采用最先进的微电脑控制技术制造而成。
Perkins发动机为独立的燃油直接喷油系统，燃油消耗低。额定转速
1500rpm，四冲程，风扇水箱冷却，涡轮增压，中冷进气，符合ISO3046标准，结构紧凑，功率大，可靠性高，低安装成本及维护费用，工作周期长。低烟气排放（电喷型发动机达到欧Ⅲ标准）
· 卓越的减震性能：基于计算机动态模拟的减震系统优化设计。
· 先进的控制系统：基于可靠性设计的全监控系统的控制策略。
· 绿色环保：节能与低排放集于一身的柴油发动机。
· 低噪音：为每一台机组量身订制排气消音系统。
· 性能优良：运转稳定，振动小，燃油消耗率、机油消耗率低，运行寿命长，大修时间长，噪音低。
德国奔驰发动机简介
MTU是德国戴姆勒·克莱斯勒集团的柴油机推进系统部分，是世界上顶尖的重载柴油机制造公司，在全球享有最高荣誉。一百多年来一直作为同行业最高品质的杰出代表，其产品广泛应用于舰船、重型汽车、工程机械、铁路机车等。作为陆用、船用和铁路动力系统以及发电设备引擎的供应商，MTU以领先的技术、高可靠性的产品及一流的服务而闻名于世。
在全球军用市场上，MTU一度以80%的份额独占鳌头。2000年，德国MTU 公司与美国底特律公司正式合并，从而使MTU公司成为世界上发动机技术最先进、功率范围最大的发动机供应商，进一步确立了行业中的领跑者地位。
奔驰柴油发电机组优点：
1、V型排列90°夹角、水冷四冲程、废气涡轮增压、中冷。
2、4000系列采用共轨式喷油系统。
3、先进的电子管理系统（MDEC），性能卓越的ECU报警功能，自诊断系统可检测三百多条发动机故障代码
4、最优化的燃油控制系统，燃油消耗率为世界同类产品最低。
5、4000系列发动机在轻载状态下具有自动减缸功能。
6、4000系列发动机的第一次大修时间为30000小时，为同类产品最长。
7、排放优化，达到德国TA-Luft标准，美国加州大气资源局CARB标准，环保局EPA标准，以及欧共体EURO非公路车辆排放标准。
潍柴华丰发电机组简介
山东潍柴华丰动力有限公司始建于1920年，是中国最早生产柴油机的厂家之一。2004年4月按照现代企业制度，由中外双方共同合资组建成立中外合资企业，致力于中小功率柴油机和发电成套设备的研发、生产与销售。公司主导产品为R系列柴油机、495系列柴油机、各类配套机组及零部件等，产品功率覆盖20～150KW,广泛应用于发电设备、农用机械、工程机械、载重汽车和船舶等领域。
潍柴发动机100、105系列为四冲程、水冷、直列、涡轮式(直喷式)高速柴油机，具有良好的动力性、经济性和良好的起动性、低能耗等优点。
斗山大宇系列柴油机简介
韩国大宇重工推出的大宇系列柴油机具有较高的性能价格比。产品符合如下标准：GB/T2820、GB1105、YD/T502、ISO8525-3、ISO3046、ISO8525等国家和国际标准，排气符合美国EPA及CARB标准。
韩国大宇株式会社成立于1937年，其产品一直以来代表着韩国机械工业的发展水平，在柴油发动机、挖掘机、车辆、自动机床、机器人等领域创造了公认的成就；在柴油机方面，1958年与澳大利亚合作生产船舶发动机，1975年与德国MAN公司合作推出了系列重载柴油机；1990年成立欧洲大宇工厂、1994年成立大宇重工业烟台公司、1996年成立美国大宇重工业公司。
大宇柴油机被广泛应用于国防、航空、车辆、船舶、工程机械、发电机组，并以其体积小、重量轻、抗突加负载能力强、噪音低、经济可靠等特点被世界认可。
· 采用活塞冷却系统，实现气缸和燃烧室温度控制，发动机运转更加平稳，振动小。
· 应用最新的喷射技术和空气压缩技术，燃烧性能好，燃油消耗低。
· 采用可更换的气缸衬套及气门座圈、导管，提高了发动机的抗性。
·体积小、重量轻、抗突加负载能力强、噪音低、经济可靠等。
395D型柴油机是专为柴油发电机组配套动力设计的。该机型、冷却方式为散热器、风扇、水泵闭式循环，起动方式为电起动。采用专用托架、飞轮罩壳及飞轮，用弹性联轴器和电机偶合盖直接与发电机联接，组成轻便整体固定式三相交流柴油发电机组。该机型外观精美、结构紧凑、性能稳定除配柴油发电机组外，也是水泵机组、探矿机械的理想动力。
科浦发电机简介
TFW发电机是根据美国马拉松电气公司MAGNA PLUS发电机图纸，改进设计的新型无刷发电机。
TFW发电机与柴油机配套可组成固定或移动电站，适用于各种场合。由于其体积小，重量轻，操作简单等特点，特别适用作移动式应急发电机。
TFW发电机设计独特。结构先进，性能优良，运行可靠，使用方便。适用于各种应用场合和气候条件。
1．稳态电压调整率≤l%
2．瞬态电压调整率≤+20% -15%Un（60% In.cosΦ≤0.4滞后）
3．电压调节范围≥10% Un
4．线电压波形畸变率≤5%
5．热偏差为零（极微）
1．发电机为全防护结构，内部通风散热结构独特，散热好，温升低。
2．无刷励磁，配有固态电子调压器。调压器全密封结构，具有抗潮。防振的特点。
3．整体凸极式转子，全阻尼绕组。磁场绕组采用热固性环氧树脂填充，具有较高的机械与电气强度。
4．旋转整流器位于励磁机外侧，便于维修。
5．出线盒位于发电机顶部，内部可按需要加装各种元器件，并可配装控制屏。6．绕组绝缘等级为H级或F级。
7．发电机分为单轴承和双轴承二种结构。
单轴承结构发电机带有不同的SAE法兰接口和弹性联轴器片。
双轴承结构发电机带有295～495柴油机配套的法兰，或可按客户要求提供。
空气温度不超过：40℃
海拔高度不超过：1000米
额定电压：400伏（480伏、60赫兹时）
额定频率：50赫兹或60赫兹
额定转速：1500转／分或1800转／分
功率困数：0.8（滞后）
工作方式：连续（S1）或应急备用。
1．TFW系列发电机包含360及430两个机座号。
2．发电机可制成12个出线端(订货时注明)，可适用于：50Hz 208V／41 5V或60Hz 240V／480V。
3．430机座发电机有基本型及A型两种结构(订货时注明)。
TFW发电机都可连续并联运行，为保证发电机运行稳定，转子上都装有全阻尼绕组。
发电机并联运行时，有功负载的分配由柴油机调速器调节实现，无功负载的分配由发电机调压器实现。
配有SE350及APRl25-5调压器的发电机并联运行时，需配用APM2000并联模块和5VA的电流互感器，采用电压下垂或横流补偿来保证并联发电机之间无功负载分配的均衡。
配有PMG和DVR2000调压器的发电机，由于DVR调压器中包含了并联运行的功能，只需提供5VA电流互感器的信号给调压器即可。
装有SE350和ARPl25-5调压器的发电机符合普通级，配DVR2000数字式调压器的发电机符合Mil-461c
TFW发电机使用的轴承是双面防尘滚动球轴承，一次性润滑，特殊的高性能润滑脂：正常使用情况下，B10≥20000小时。
斯坦福发电机简介
无锡新时代交流发电机有限公司是康明斯发电机技术系统在中国的唯一的独资企业，首期投资1760万美元。成立于1996年2月，于1997年11月正式开业。目前年生产能力为50,000台发电机。
康明斯发电机技术系统有50多年成功地满足顾客需要的经验，是世界交流发电机技术的先导，康明斯发电机技术系统拥有全球销售和服务网络，并在英国、美国、中国、印度有生产工厂。无锡工厂完全按照康明斯发电机技术系统的设计及工艺标准来制造斯坦福交流发电机。产品设计、材料、生产、试验均由英方人员直接管理控制。体积小，重量轻，技术先进，性能可靠是斯坦福发电机的重要特性。
康明斯发电机技术系统制造的斯坦福发电机可与世界上所有柴油机配套，如康明斯、帕金斯、VOLVO、MTU、道依茨、卡特被勒和国产95、130、135、150、190系列等柴油机。各系列产品成功供应发电机组成套厂家，广泛应用于铁路、船舶、邮电通信、军工、油田、交通、高层建筑及冷藏集装箱等领域。
马拉松发电机简介
MP发电机是根据美国马拉松电气公司MAGNA PLUS发电机图纸，改进设计的新型无刷发电机。
MP发电机与柴油机配套可组成固定或移动电站，适用于各种场合。由于其体积小，重量轻，操作简单等特点，特别适用了作移动式应急发电机。MP发电机设计独特。结构先进，性能优良，运行可靠，使用方便。适用于各种应用场合和气候条件。
1．稳态电压调整率≤l%
2．瞬态电压调整率≤+20% -15%Un（60% In.cosΦ≤0.4滞后）
3．电压调节范围≥10% Un
4．线电压波形畸变率≤5%
5．热偏差为零（极微）
1．发电机为全防护结构，内部通风散热结构独特，散热好，温升低。
2．无刷励磁，配有固态电子调压器。调压器全密封结构，具有抗潮。防振的特点。
3．整体凸极式转子，全阻尼绕组。磁场绕组采用热固性环氧树脂填充，具有较高的机械与电气强度。
4．旋转整流器位于励磁机外侧，便于维修。
5．出线盒位于发电机顶部，内部可按需要加装各种元器件，并可配装控制屏。6．绕组绝缘等级为H级或F级。
7．发电机分为单轴承和双轴承二种结构。
单轴承结构发电机带有不同的SAE法兰接口和弹性联轴器片。
双轴承结构发电机带有295～495柴油机配套的法兰，或可按客户要求提供。空气温度不超过：40℃
海拔高度不超过：1000米
额定电压：400伏（480伏、60赫兹时）
额定频率：50赫兹或60赫兹
额定转速：1500转／分或1800转／分
功率因数：0.8（滞后）
