科桥电器设备电缆桥架的外观有很多种，比如镀锌、喷塑、镀锌+喷塑。但线槽好像就是镀锌。经常有人不知道该咋区别，两者的定义是啥?桥架还分很多种，例如：梯形桥架、金属线槽，还有玻璃钢桥架等等。比如，我们现场安装的就是400宽的“线槽”，施工方愣是说这是桥架。桥架和线槽的单价差距比较大，真不知道该如何定义桥架和线槽?
科桥电器电缆桥架专业生产销售
电缆桥架和金属线槽有什么区别?
1.电缆桥架一般宽度>200mm，金属线槽宽度<200mm。
2.电缆桥架主要用于敷设电缆，金属线槽主要用于敷设导线。
3.电缆桥架型式有梯式、槽式、托盘式、组合式等多种，而在材质和防腐处理方面又分铝合金、玻璃钢、冷(热)轧钢板镀锌、喷涂等。金属线槽就一种，一般用热轧钢板作成。
4.电缆桥架敷设时一般应考虑其荷载、挠度、填充率。
科桥电器设备
5.金属线槽约等于槽式电缆桥架，只不过某些金属线槽尺寸较小罢了(地面线槽除外)。有些从桥架下来需接到配电柜的线都是走到金属线槽里再接入配电柜.
6.桥架有好多种、是开放式的，线槽多数是封闭的(塑料&金属)
7.两种敷设方式载流量不同
8.桥架一般裁质是冷轧钢板，而线槽用的是镀锌铁皮。
9.从外观跟材质上分：我的观点是桥架比金属线槽厚，安装相对牢固。
10.既然规范有对桥架、金属线槽的分别说明，它们在材质方面就有区别。《民用建筑电气设计规范》上有对应条款的要求。
以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。也可以登录我们的官网https://www.doczj.com/doc/482331439.html,或者拨打右侧的咨询电话。
如果您想要了解更多信息和报价，请点击咨询
点击右侧咨询按钮也可以进行免费咨询。
科桥电器设备如果您还在为购买电缆桥架而烦恼？
如果您还在苦于找不到一家好的电缆桥架供应厂家？
如果您想了解更多关于电缆桥架方面的信息？
这一切都不是问题，四川科桥电器设备有限公司都可以帮您轻松搞定！
四川科桥电器设备有限公司坐落于成都市团结镇仁义村4组6号，是一家专业从事成套电气设备及各型桥架产品的研发、生产制造、销售等为一体的中型企业（公司为一般纳税人资格），具有日产量4000米桥架的生产能力。公司尤为注重产品质量、安全性及售前售后服务。
公司产品中高低压成套电气设备产品包含：用户箱、计量箱、配电箱、21动力柜、GGD柜、箱变等，我公司长期与正泰集团、天正电气、人民电气、德力西电气、施耐德电气等各大电气厂商保持友好合作，使公司产品具有较高的性价比和稳固性。各系列电缆桥架产品包含：槽式、托盘式、梯式及组合式；按材质分为：钢制桥架、铝合金桥架、不锈钢桥架、防火桥架及玻璃钢桥架。表面处理分为：镀锌、喷塑、静电喷塑、热镀锌等。
公司销售总部位于四川省成都市金牛区韦家碾一路118号，企业立足四川面向全国以信誉赢客户，以品质立市场，为白鹤滩水电站、一汽集团、苏宁电器、华西集团、江苏建工等部分项目和大型企业提供了各型成套电气设备与桥架产品，赢得了用户的一致好评与长期的合作。在举国上下同心同德，共创中国梦的新时期，我们愿与广大新老客户携手前行、诚信相待、互利共赢、共创辉煌。
布线线槽桥架规范 SANY GROUP system office room 【SANYUA16H-
1、规范是规定水管不能走桥架上面，如果局部要穿越桥架上方，必须做结露保温层。 2、并且桥架的空间利用率应在40%，剩下的70%是留给以后的变更使用。 3、金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。 4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。 弱电桥架系统设计方案 1.概述 线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。 电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。 电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。 2．设计依据 《普通碳素结构钢冷轧刚带》??????????GB716-1983 《钢制电缆桥架工程设计规范》????????CECS31??91 3.桥架的分类及特性 电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。 按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。 按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
槽式电缆桥架是一种全封闭型电缆桥架。它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。 梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。 托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。 电缆桥架的选用及安装应因地制宜，应随工艺管道架空敷设； 电缆桥架可楼板，梁下安装； 可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装； 可在露天立柱或支墩上安装。 可水平、垂直敷设，可转角、T字形、十字形分支； 可调宽、调高、变径等，具有安装使用灵活的优点。 4.桥架的计算 ●电缆桥架的载荷G总的计算： G总=n1q1+n2q2+n3q3+…… 式中：q1、q2、q3……为个电缆每单位长的重量(kg/m) n1、n2、n3……为相应电缆的根数 G应小于电缆桥架的允许载荷 当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。 ●电缆桥架宽度b的计算： 控制电缆桥架宽度b的计算(一般电缆桥架的填充率取40%左右) 电缆总截面积:s0=n1π(d1/2)2+n2π(d2/2)2+…… 需要的托架横载面积：s=s0d/0.4=s/h=s/(0.3h) 式中：h为电缆桥架净高 5.桥架设计与敷设的设计考虑 桥架从弱电竖井引入到控制室，在控制室机房内，应铺设高架抗静电地板，并在高架抗静电地板下安装金属线槽，将水平桥架、垂直桥架和配线机柜连接起来。
金属线槽、桥架安装施工技术交底 中央公园鲁能城一期北区项目金属线槽、桥架安装施工工艺标准： 1. 范围 本工艺标准适用于建筑物内金属线槽、金属桥架安装工程。 2. 施工准备 2.1. 施工器具准备 2.1.1. 电工工具、电锤、电钻、卷尺、粉丝袋。 2.1.2. 流动配电箱、移动电缆盘、经纬仪、水平仪、绝缘表、万用表、高凳、梯子、电焊机等。 2.1. 3. 接地（接零）电缆桥架保护接地（接零）线敷设正确，连接紧密牢固，接地（接零）线截面选用正确。接地（接零）线走向合理。 2.2. 材料准备 2.1.1. 各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等材质、规格、型号必须符合设计要求，注意电缆桥架安装所需的各种材料均需使用镀锌材料。 2.1.2. 桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告,并按清单清点桥架或附件的规格和数量；核对规格、型号等是否符合图纸及定货合同要求，各类配件、附件是否齐全，是否出具了出厂合格证、试验、检验报告等。 2.1. 3. 热镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌(直径满足设计规范)等缺陷,螺纹镀层应光滑,螺栓能拧入。 2.1.4. 镀锌的锌层表面应光滑均匀,无起皮、气泡、花斑、划伤等缺陷。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀,无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。 2.1.5. 桥架螺栓孔径在螺杆直径不大于ф16时,可比螺杆直径大2mm。同一组内相邻两孔间距允许偏差±0.7mm,任意两孔间距允许偏差±1mm，相邻两组的端孔间距允许偏差±1.2mm。 2.3. 作业条件 2.2.1. 电缆桥架、线槽安装应在土建结构完成，墙体砌筑抹灰完成的情况下进行。安装前，必须与土建、给排水、通风专业协调位置，绘制安装位置详图，以保证各专业的管道均能安装就位，排布合理，符合设计及施工规范要求。 2.2.2. 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管等全部完成。预埋件安装牢固,强度合格。2.2. 3. 桥架架设沿线模板等设施拆除完毕,场地清理干净,道路畅通。 2.2.4. 室内电缆桥架的安装宜在管道及空调工程施工基本完毕后进行。如需交叉作业,既要做好电气工程的成品保护,又要执行其他分项工程成品保护揩施。 3. 工艺流程 4. 操作工艺 one
电缆桥架安装施工 1 一般规定 1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。 1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3 1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: １．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接； ２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2； ３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。 12．2 施工准备 2．1 技术准备: １．按照已批准的施工组织设计（施工方案）进行技术、安全交底。 ２．施工执行工艺标准、图集、规范齐全。 ３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 ４．根据施工图或施工所用电缆应作好电缆牵引力的计算。 1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。 2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。 3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。 4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯
槽式托盘梯式桥架区别 槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。 托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。
个人认为 ：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆 目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。（3）梯架是由侧边与若干个横挡构成的梯形部件。（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。 梯级式电缆桥架 XQJ-T 型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。 梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。 梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种， 在重腐蚀环境
同方股份电缆桥架安装规范 1、为满足工程质量对电缆桥架的安装要求，我公司有电缆桥架安装的具体要求： 1.1电缆桥架的从最简单的面安装应做到间隔最短，经济合理，安全运行，并应满足施工安装，维修以及敷设电缆的要求。 1.2电缆桥架尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。 1.3电缆桥架与工艺管架共架安装时，电缆桥架安插在管架的一侧。 1.4电缆桥架与各种管道平行架设时，其净间隔不小于500mm。 1.5电缆桥架与各种管道交织时，其净间隔不小于300mm。
电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。 施工时要按国家标准设计进行，一般要求如下。 一．金属线槽布线 1.金属线槽布线一适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。 2.同一回路的所有相线和中性线，要敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。 3.金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。 4.由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。电线或电缆在引出部分不得有损伤。 5.线糟要平整、无扭曲或变形，内壁光滑无毛刺。 6.金属线槽应要接地或接零，但不应作为设备的接地导体来使用。 二、电缆桥架布线 1.在室内采用电缆桥架布线时，其电缆不应有易延燃材料外护层。 2.在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。 3.电缆桥架（托盘）水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m 以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。 4.电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。垂直敷设时，其固定点间距不宜大于2m。 5.几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。 6.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。 7.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上： 1）1kV以下和lkV以上的电缆。 2）同一路径向一级负荷供电的双路电源电缆。 3）一般照明和应急照明的电缆。 4）弱电和强电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开，线于线间隔应该大于200mm。 8.电缆桥架与各种管道平行或交叉时，其最小净距应符合表1的规定。 9.电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。 10.电缆桥架内的电缆应在下列部位进行固定。垂直敷设时，电缆的上端及每隔1.50～2m处。水平敷设时，电缆的首、尾两端、转弯及每隔5～10m处。
电缆桥架和母线槽的区别 发表于:2010-9-15 10:35:25 浏览次数:545 母线槽设备结构部件介绍：绝缘支撑----是母线槽设备的组成部分，用来支撑母线槽设备中的导体 安装板------用于支撑各种元件并且适合于成套设备中安装的板。安装框架----用于支撑各种元件并且适合于在成套设备中安装的一种框架。 外壳--------外壳是保护设备免受某些外部因素影响，并使设备在各个方向不被直接解及的一种部件，其防护等级至少为ip30。 门----------一种带铰链的或可滑动的覆板。 盖板--------是外壳的上下壳面，通常是指母线槽设备上的一种部件，用它来遮盖外壳上的开口。用螺钉或类似方法将其固定，设备投入运行后一般不再拆卸。 侧板--------是外壳的左右壳面，通常是指母线槽设备上的一种部件，用它来遮盖外壳上的开口。用螺钉或类似方法将其固定，设备投入运行后一般不再拆卸。绝缘隔板----用以对来自入口处各个方向的直接接触和来自开关器件以及类电缆桥架厂电缆桥架规格似器件的电弧进行防护的一种部件。 带电部件----在正常使用中用以通电的导体或导电部件，包括中性导体，但不包括中性保护导休。裸露导电部件---电气设备的一种可触及的导电部件，它通常不带电，(https://www.doczj.com/doc/482331439.html,)但在故障情况下可能带电。保护导体-------为防止发生电击危险而与下列部件进行电气连接的一种导体。电缆桥架：一般用于需要多条/种电缆敷设的场所，视材质不同分为钢制、铝合金、玻璃钢等多种。 母线 科技名词定义 中文名称：母线 英文名称：busbar 定义：可以连接多个电气回路的低阻抗导体。 应用学科：
电缆桥架、线槽安装工程施工工艺标准 1.金属桥架、线槽安装工艺标准 1.1 施工准备 1.1.1 技术准备 1) 确定桥架、槽板的型号规格及平面布置符合设计要求； 2) 进行设计交底、技术交底。 1.1.2 材料要求 1) 金属桥架、线槽及其附件：应采用经过镀锌处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。 2) 金属膨胀螺栓：应根据容许拉力和剪力进行选择。 3) 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。 4) 辅助材料：钻头、电焊条、氧气、乙炔、调和漆。 1.1.3 主要机具 1) 铅笔、卷尺、线坠、粉线袋。 2) 电工工具、手电钻、冲击钻、工具袋、工具箱、高凳等。 1.1.4 作业条件 1) 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。 2) 顶棚和墙面的喷漆、油漆及壁纸全部完成后，方可进行桥架、线槽敷设。 3) 高层建筑竖井内土建湿作业全部完成。 4) 地面线槽应及时配合土建施工。 1.2 材料和质量要点 1.2.1 材料的关键要求 1) 桥架、槽板的型号规格应符合国家现行技术标准的规定及设计要求。 2) 槽板内外应平整光滑，无扭曲现象，无毛刺，木槽板应涂绝缘漆及防火涂料，金属桥架、线槽应做防腐处理。 3) 桥架、线槽允许的最小板材厚度见下表。
桥架、线槽允许的最小板材厚度 1.2.2 技术关键要求 1) 桥架、线槽宜敷设在干燥和不易受损害的场所，应紧贴建筑物、构筑物的表面，且平直整齐，多条桥架线槽并列敷设时，应无明显缝隙。 2) 桥架、线槽敷设应根据设计要求有可靠接地或接零，但不宜作为设备的接地导体。 3) 手工焊接所用焊条应符合《碳钢焊条》 (GB 5117)标准，宜用E4300型～E4313型焊条。 4) 连接板、连接螺栓等受力附件应与线槽、桥架等本体结构强度相适应。 5) 生产厂家应给出各种型式规格的线槽、桥架在不同荷载时的最大挠度值，与其长度比不应大于1％。 6) 桥架、线槽敷设时，底板接口与盖板接口应错开，其错开距离不应小于20mm。 1.2.3 质量关键要求 1) 桥架、线槽敷设应平直整齐，水平或垂直允许偏差为其长度的2％。，且全长允许偏差为20mm，并列安装时，盖板应便于开启。 2) 桥架、线槽的连接应连续无间断，在转角、分支处和端部均应有固定点，并应紧贴墙面固定，接口应平直、严密，盖板应齐全、平整、无翘角。 3)桥架、线槽的盖板在直线段上和90°转角处，应成45°斜口相接，分支处应成三角叉接，盖板应无翘角，接口应严密整齐。 1.2.4 职业健康安全关键要求 1) 高空作业：高空防护，防止高空坠落．物体打击。 2) 消防措施：电、气焊及金属切割时，防火、防爆炸，加强劳动保护。 1.2.5 环境关键要求 1) 控制噪声污染； 2) 控制粉尘污染； 3) 控制化学污染。 1.3 施工工艺 1.3.1 工艺流程
1、国家相关规范 （1）《民用建筑电气设计规范》（JGJ／T16－92） （2）《电气装置安装工程电缆线路施工及验收规范）（GB50168一92）。 （3）《电气装置安装工程1kV及以下配线工程施工及验收规范》（GB50258－96）。更多桥架安装知识：https://www.doczj.com/doc/482331439.html,/zhishi（东莞文兴桥架） 2、电缆桥架安装敷设 安装 （1）在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料外护层。 （2）在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。 （3）电缆桥架（托盘）水平安装时的距地高度一般不宜低于2．50m，垂直安装时距地1．80m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。 （4）电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1．5～3m。垂直敷设时，其固定点间距不宜大于2m。
（5）几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。 （6）在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40％；控制电缆不应大于50％。 （7）下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上： 1）lkV以上和1kV以下的电缆。 2）同一路径向一级负荷供电的双路电源电缆。 3）应急照明和其他照明的电缆。 4）强电和弱电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开。 （8）电缆桥架注意事项 与各种管道平行或交叉时，其最小净距应符合表DQ4-1的规定。 （9）电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。
电缆桥架安装规范标准参考 电缆桥架是由支架、托臂以及安装配件组成，它既可以独立架设，也可以敷设在建筑物或者管廊上，是一种能保护电缆不受外界因素破坏，同时保障我们日常用电安全的建筑材料。在地下停车场、商场、超市等地方都可以看到它们的身影。但是很多朋友都不是很了解电缆电缆桥架安装规范标准？今天我们就来说一下这个问题。 电缆桥架归于一款为保护电缆而衍生的产品，它能够保护电缆在正常通电运作的情况下不被外界环境和不定要素影响和损坏，然后保证用电、供电安全。 电缆桥架由支架、托臂和设备附件组成。桥架在建筑物内能够独立架起，也能够设备敷设在各样的建筑物和支架上，悉数零件都通过镀锌处理，无论是设备在室
内或是室外都有很好的防腐作用。 电缆桥架需要怎样安装 1、适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。 2、济南电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 3、由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。 4、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定： 5、金属电缆桥架及支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接; 6、非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2; 7、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 8、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 9、电缆桥架处如有防火要求的场所，应采取防火隔离措施。
防火桥架与普通桥架的区别 普通桥架也就是我们常用的“冷(电)镀锌桥架”这类桥架并不具备防火性能，耐腐蚀能力较差。用于干燥室内安装。防火桥架是在普通桥架表面喷涂一层防火漆，以起到防火阻燃的作用！其实桥架本身并不会着火，着火的只可能是电缆，防火漆所起到的防火阻燃原理。 1、防火桥架适用于10KV以下电力电缆，以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。 防火桥架主要由玻璃纤维增强材料、无机黏合剂复合的防火板，与金属骨架复合以及其他的防火基材组成，外层加防火涂料。防火桥架遇火后不会燃烧，从而阻隔火势蔓延。防火桥架具有极其良好的防火阻火效果，又具有耐火、耐油、耐腐蚀、无毒、无污染，整体安装方便等特点。防火涂料有涂层薄、耐火极限高、粘接力强的特点。 2、镀锌桥架，主要应用在潮湿、腐蚀性强环境下。按照生产工艺不同，分为热镀锌和电镀锌(即冷镀锌）两种。 热镀锌的工艺过程：将钢件或铸件浸入熔融的锌液中在其表面形成锌—铁合金或锌和锌—铁合金覆盖层的工艺过程和方法。 冷镀锌的工艺过程：将钢材表面化学清洗处理后放进电镀液中，电镀液含氧化锌。直流电一极接钢材，一极接放在电镀液中的锌板。通电后锌以分子状态置换到钢材表面。如果加光亮剂钝化，则体现彩云状光亮镀层。 应用在钢结构上的电镀锌一般防锈效果都不是很好，主要是镀锌河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
量达不到，而且镀锌不均匀，一般两三年就出现生锈现象，质量差的暴露在潮湿环境中十几天就生锈了。热镀锌镀层较厚，抗腐蚀能力较强。冷镀锌镀锌层较热镀光亮，但较薄，抗锈蚀能力较弱。 更多关于桥电缆桥架的问题，您可以继续关注小编的分享或者拨打上方电话咨询！ 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架支架安装方法(图) 电缆桥架系指电缆梯架、电缆托盘及金属线槽。电缆桥架主要有钢制、铝合金制及玻璃钢制等。钢制桥架表面处理分为喷漆、喷塑、电镀锌，热镀锌、粉沫静电喷涂等工艺。 电缆桥架的安装主要有沿顶板安装。沿墙水平和垂直安装、沿竖井安装、沿地面安装。沿电缆沟及管道支架安装等。安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。桥架安装应符合以下规定： 1. 直线段钢制电缆桥架长度超过30m，铝合金或玻钢制桥架长度超过15m时，设有伸缩节;电缆桥架跨越建筑变形缝处设置补偿装置. 2．电缆桥架应在下列地方设置吊架或支架： 2.1 桥架接头两端0.5m处； 2.2 每间距1.5～3m处； 2.3 转弯处； 2.4 垂直桥架每隔1.5米处. 3. 吊架和支架安装保持垂直、整齐、牢固、无歪斜现象。 4. 桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧。 5. 缆桥架应敷设在易燃易爆气体管道和热力管道的下方。 6. 金属桥架及其支架全长应不少于2处接地或接零。 7. 金属桥架间连接片两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓，并且连接片两端跨接不小于4mm2的铜芯接地线。 8. 桥架安装应符合下列要求： 8.1 桥架左右偏差不大于50mm； 8.2 桥架水平度每米偏差不应大于2mm； 8.3 桥架垂直度偏差不应大于3mm 建筑电气工程中的电缆桥架均为钢制产品，较少采用在工业工程中为了防腐蚀而使用的非金属桥架或铝合金桥架。所以其接地或接零至为重要，目的是不了保证供电干线电路的使用安全，有的施工设计在桥架内底部，全线敷设一支铜或镀锌扁钢制成的保护地线（PE），且与桥架每段有数个电气连通点，则桥的接地或接零保护十分可靠，因而验收时可不做本条2、3款的检查 9 电缆桥架敷设易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合表12.2.1-2的规定；

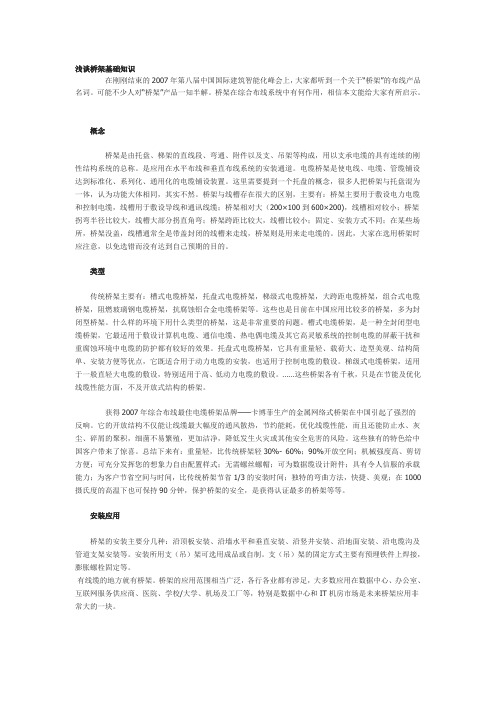

桥架和线槽的区别 桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。 电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。 这里需要提到一个线槽的概念，很多人把桥架与线槽混为一体，认为功能大体相同，其实不然。 桥架（ＣＴ）与线槽（ＭＲ，也有注标ＳＲ）存在很大的区别，主要有： 桥架主要用于敷设电力电缆和控制电缆，线槽用于敷设导线和通讯线缆； 桥架相对大（200×100到600×200)，线槽相对较小； 桥架拐弯半径比较大，线槽大部分拐直角弯； 桥架跨距比较大，线槽比较小；因此固定支架差别较大，支吊架的个数差别大； 桥架有专门规范（详见CECS31.91），而线槽无专门规范 固定、安装方式不同；在某些场所，桥架没盖，线槽通常全是带盖封闭的线槽来走线，桥架则是用来走电缆的。 因此，大家在选用桥架时应注意，以免选错而没有达到自己预期的目的。 传统桥架主要有：槽式电缆桥架，托盘式电缆桥架，梯级式电缆
