总平面施工图设计
一、总平面图定义：总平面图是在该区域内所有设计工程项目建设完成后，从空中向下看所能看到的所有物体、山水、地形、植物等的平面投影图。它反映该区域内所有原有和新建项目的全部概貌.包括:
1、所有的建、构筑物、地下建筑物用虚线表示。
2、道路系统,包括广场、车道、人行道、园路、消防车道(有植草砖的用虚线)等.
3、水系、湖、塘、池、溪、水景等，名称。
4、地形、地貌：山、石、坡地、等高线高程
5、地被植物名称及布置。
6、照明及装饰灯具、水景布置位置、喷灌设施等、
7、地下管线系统(建筑总图有，园建因为只有水电管道比较简单所以省去)
8、指北针（或风玫瑰图）、比例尺。
9、用地红线、地下室边线等界线。
所有这些都要在总图上表示出来，为了能看清楚和供不同的使用者应用，总图分了很多专业：园建、水、电、绿化、管线综合等，各专业只设计自己相关的部分,用相应的制图符号和图形表现在各种功能建构筑物的形状、大小、特征和可使用性能.
园建专业的总平面图则应清楚的表示本区域内所设计的所有建筑工程项目的位置、尺寸大小、与其他物体的相互关系，包括有平面的也有竖向的关系。
二、总平面施工图的设计依据：
1、扩初或初步设计图纸和文件。
2、国家有关总平面图设计规范要求等.
三、总平面施工图的作用:
1、是了解本工程项目概貌的主要图纸。
2、是本工程施工放线的主要依据。
3、是配合施工详图进行施工的主要依据。
4、是做施工预算的主要依据。
5、是竣工验收的主要依据。
可见施工总平面图是相当重要的，并且是关系全局的，它的好坏直接影响到本工程项目的整体设计质量。
四、总平面施工图的设计：
1、收集有关资料:扩初设计或初步设计资料、图纸、文件.
2、阅读有关资料:
1）、了解建设用地范围的总体概貌：面积大小、方位、地形、特征、高差、道路、水系气候等有关情况；
2)、了解设计的所有景观、景点包括建构筑物的位置，体量及与地形的关系；
3）、了解它们之间的关系：平面和竖向；
4)、了解各种建筑物材料的运用，特点包括色彩、质感等；
5）、注意发现相关资料中的矛盾，错误和不合理之处,把问题消化在施工图成图之前，避免返工和重复劳动，尽可能多提问题，解决问题。
6）、阅读重点景观线、道路线、水系线三线(或称三带)为主，绝大多数设计项目均围绕三线（三带）设置。
3、总平面施工图设计比例尺的选择：
在扩初总平面设计图的基础上各专业按本专业的需要,选择适当的比例,用相应的规范图例符号进行设计。如果比例尺1:500或更小，则一般无法清楚表达所要设计的全部项目，为能较清楚交待所有设计的工程项目平面尺寸和竖向关系,则必须放大。即将原图分区用更大的比例尺1：200或1：250；这两种比例尺在设计中基本能对本区域内设计工程项目表达清楚，但个别较密集的地方还应进一步索引放大，或叫局部放大,对地形、地物简单的总平面图则可用1：300的比例，局部平面图可用1:50－1：100详图则一般用1：15－20，少数用1：5或更大。
4、哪些工程项目应索引放大详细表述？
景亭、雕塑、廊架、水景、花池、树池、挡墙、台阶、广场、平台、栈桥、小桥、景墙、景柱、灯柱、岗亭、大门、围墙、排水沟等，这些建构筑物一般要放大即1：10－1：30或1：50才能表达清楚，以能交待清楚细部尺寸和施工做法为原则！
5、总平面图应怎样分区?
1)如果扩初(或初步设计）提供的总平面图是1：500则分成1：250两张即可；
2）如果扩初(或初步设计）提供的总平面图是1:300或1：400则根据需要，如能表达清楚则不用再分区；如图纸内容太多显得拥挤，则需要分区，分两区即可.
3）如果扩初(或初步设计)提供的总平面图是1：200、1：250或对简单的总平面图可用1：300。1：200-1：300的总平面图可不分区直接使用,只须对个别的地方加注索引放大.
4）作为总平面图制图的要求,图纸方位遵循上北下南左西右东规则.所表示的地块应与图面方向要求大体一致，上北下南左右偏转应小于45°,但不允许倒转过来;指北针或风玫瑰图通常放右上角,全套图纸应位置、大小、形式一致。总图类图需要指北针，其他图不用。5）根据场地具体情况，图面可以横向也可以竖向；根据现场场地的需要选择.
6）分区编号可以采用A、B、C、D……序列，也可以Ⅰ、Ⅱ、Ⅲ、Ⅳ……序列根据场地实际情况决定，一个工程中前后应一致。
7）分区的衔接，覆盖1cm即可，但要注意，靠图框边的标注应往图内靠，使标注和说明完整，不要跨分区标注，不要搭接太宽，减小了图纸的有效使用幅面，造成浪费。
8）对小比例尺大范围的总平面图，可直接先分区，后按先后次序分区出图。各分区应互相搭接，各分区拼接后要能完整表达本区域的整体面貌。

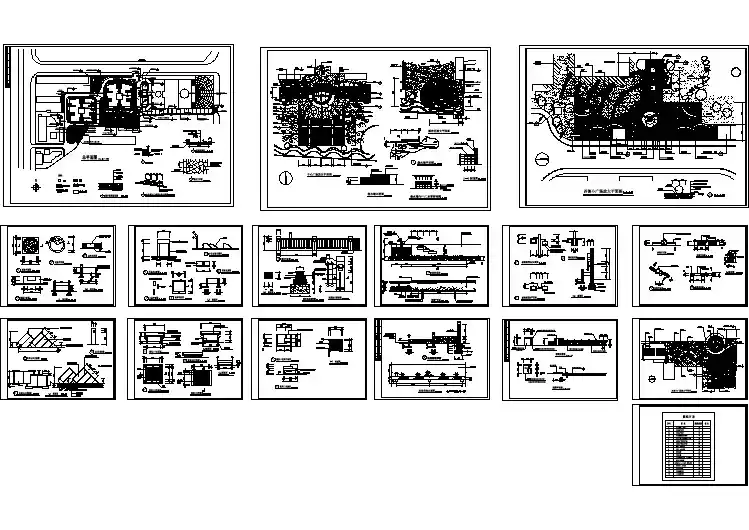

6、园建总平面图的设计:
所谓设计其实是在平面图上表达要设计的所有建、构筑物、道路、水系地形地物的平面尺寸和相互关系.包括:坐标、直线尺寸、角度、弧度、高差关系和面层的铺装材料.总平面图一般分几张图表示：平面坐标定位图、方格网定位图、铺装设计平面图和详图索引图、竖向设计图、灯具、家具、小品布置图等。
园建总平面设计图：包括尺寸定位图(包括坐标)、方格网定位平面图（根据需要出）、铺装设计平面图（索引平面图)、竖向设计平面图图、灯具、家具、小品布置平面图(如由需要）
7、园建总平面图排列顺序：
1）平面尺寸定位坐标图（包括坐标)。
2）方格网定位平面图（根据需要出)。
3）铺装设计平面图及索引平面图.
4）竖向设计平面图。
5）灯具、家具、小品布置平面图。
这些图虽表达的内容不同，但应同一比例、同一大小、同一方向。
1）平面尺寸（坐标）定位图
①什么地方应标坐标？
重要的控制点、坐标推算点、重要水准点（高程点)、建筑坐标起点、重要建筑物、构筑的中心或角点、圆心点、道路交叉点等。
②凡是等分线段：当线段为直线则标直线距离，若为弧线则标圆心角或弧长.
③凡是标准圆弧的则标圆心坐标、半径、圆心角或弧长，满足在图上能准确定位的要求。
④对主要道路标注应连续不断,主要建构筑物是直线的应延续不断,从起点到终点或交界点，一一标注清楚。
⑤对标准圆弧的水系、园路，也应连续不断标注。如果自由曲线则不标注，而用方格网;以自由曲线为主的水岸、步道微地形亦应以方格网定位为主。
⑥圆弧标注：一般标中心线弧长和半径，也可以标内外半径和弧长，看具体情况而定。半径的箭头指向：小圆从外指向圆心,大圆从圆心指向圆弧。
⑦道路:中心线半径加弧长和路宽可将弧线道路表示清楚.铺地或花池内半径加圆心角和铺装宽度即可表示清楚。
⑧当圆心落在水中，房屋内或半径很远,对大半径曲线只能用方格网定位，小半径曲线则必须注圆心坐标，半径圆心角或弧长。圆弧与圆弧、圆弧与直线相接,相接的交点应指明：坐标、尺寸、半径或圆心角等。
⑨现甲方提供的总平面图多为建筑底层平面图，因此我们设计的岗亭、景亭、钟楼廊架、建构筑物等应在总平面图上表示底层平面，也即地面及铺装平面，而不是屋顶平面。屋顶平面应另外出图,屋顶平面往往比底层平面尺寸大些.
⑩建筑物常以底层平面轴线标注相关尺寸联系，当有索引图时，则总图可标建筑平面总尺寸。凡有索引详图的在总图亦上只标总尺寸。
⑾详图若有剖切符号应标在详图的平面图上。大多数建构筑物都应画详图以表达清楚，只有少数几种我们有统一标准做法的常用道路、台阶可不画详图.
⑿园建平面定位图中应标明景观、景点和建构筑物名称、主要的景观点、景物还应标注标高（带控制性的景点）。
⒀景点、景物名称在其他总平面类图纸中都不能省，在铺装、竖向、绿化、、给排水、电气等都要标明清楚.
⒁景点、景物取名字要根据楼盘的特点、地域特点、地形、地貌特点以及相关传说,典故等带有艺术特性,听起来有点诗情画意，让人觉得韵味无穷。
⒂很多构筑物，如围墙、道路铺装等最好等距分格，相同段只标总尺寸,前后不等段应标细部尺寸。
⒃注意与索引详图坐标、尺寸、有关说明的一致性与统一性.
2)铺装平面图
①标注图内所设计的建构筑物平面（即面层）铺装材料(包括：厚度、尺寸、质地、材料
名称等）.
②有索引的地方只标主要的,详图中可标注齐全，不能漏标。相同的可以省略不标,但相隔太
远时应当首尾各标注一次.
③标注方法：分组就近标注，用45°斜线引出标在左右或上下空白处,注意图面的均衡.疏
密得当并避开图线深的地方重叠标注。
④设计图面应突出我们自己设计的图形,淡化原有构筑物的图形.
⑤相同功能的道路、广场等铺地材料，厚度尽可能一致，不要一部分厚，一部分薄，收边除外。
⑥铺装分格应尽量大块，方显大气；不要太小，以免小气.
⑦材料色彩不要变换太快,太花哨,当然儿童活动场地除外,个别图案镶嵌除外。
⑧铺地材料薄一些，步级台阶面层厚一些.压顶厚一些，贴挂墙面薄一些。
⑨铺地尺寸不宜太大，特别是走车道。墙面和室内尺寸可大一些。
⑩道路、广场、材料不能太光滑,也不能太粗糙.光滑易摔跤,太粗糙藏污纳垢，穿高跟鞋的女士走起来不方便。
3) 竖向设计平面图
主要表示建构筑物的高低位置关系，即竖向高差关系也即标高数据,显示场地的排水坡向、坡度、道路的坡向、坡度、坡长等;水面、水底标高、排水沟、截水沟、排水盲沟、暗沟、雨水口的设置位置等.
①表示水系统的流向情况.
②地形、地貌、微地形场地设置及等高线高程等。
③注意道路的坡度，坡长应符合道路设计规范.
④车道坡度不能频繁变化，一般变坡应有几十米至上百米或更长的延续距离，不能几米就
变换坡度，地下车库出入口除外.
⑤道路宽大于6M时，道路横坡排水一般双向排水,两侧设雨水沟.人行道单坡向车道排水,园路有纵坡时还要有横坡，使雨水排向路侧绿地，绿地可设排水沟或雨水口，水流面积大时设沟,面积小时设雨水口.一个雨水口的汇水面积在200㎡左右。
⑥、等高线标注，小数点应落在等高线上，标注数据垂直于等高线向山顶方向，成组标注。
⑦、水溪设计，坡降不能太大，一般0.5－3.0％,水深一般小于300。池、湖水深应能放养鱼类，即水深800以上，但靠岸边2m以内应小于500mm可不设栏杆。水上汀步周边水深应小于400mm。有水无鱼是一种遗憾，所以只要有一定大小面积的水面都应尽可能有部分水
深超过800、以放养供鱼类观赏.当水深较浅时,应使水循环流动，以防水体腐败变质。
4）方格网定位平面图：
若场地内有自由曲线的道路、水岸和微地形，则应设方格网定位平面图。方格网的坐标取始点(原点）应设在场地内已确定的明显物的中心点、角点。最好是矩形建筑物的角点,方向横平竖直放线容易.用简单的工具即可画出方格网.方便施工。
方格网原点为A0、B0，水平方向为B,左负右正，竖直方向为A，上正下负，与地理坐标竖向为X、横向为Y一致。方格网一般为2m一小格、10m一大格,标注只标大格、小方格网用细实线、大方格网稍粗实线，注意方格线不要太粗，不要盖过设计的建筑构筑物的线条.
