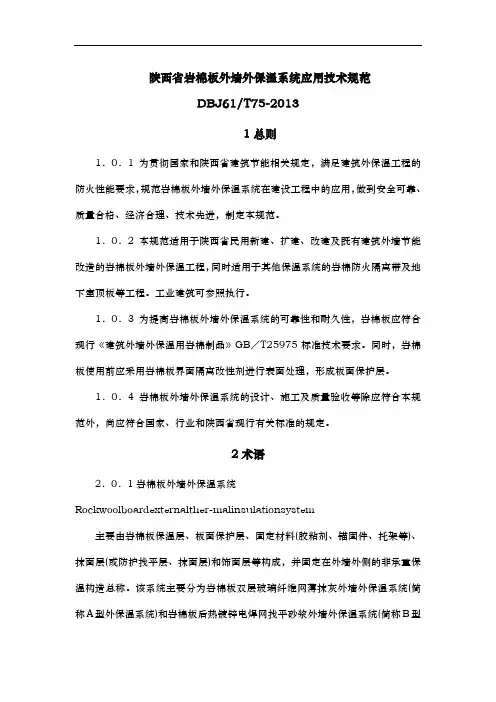

陕西省岩棉板外墙外保温系统应用技术规范DBJ6１／T75-201３
1总则
1.0.１为贯彻国家和陕西省建筑节能相关规定,满足建筑外保温工程的防火性能要求,规范岩棉板外墙外保温系统在建设工程中的应用，做到安全可靠、质量合格、经济合理、技术先进,制定本规范。
1.0．2本规范适用于陕西省民用新建、扩建、改建及既有建筑外墙节能改造的岩棉板外墙外保温工程,同时适用于其他保温系统的岩棉防火隔离带及地下室顶板等工程。工业建筑可参照执行。
１．0．3为提高岩棉板外墙外保温系统的可靠性和耐久性,岩棉板应符合现行《建筑外墙外保温用岩棉制品》ＧＢ/Ｔ２5975标准技术要求。同时,岩棉板使用前应采用岩棉板界面隔离改性剂进行表面处理，形成板面保护层。
1.０．4岩棉板外墙外保温系统的设计、施工及质量验收等除应符合本规范外,尚应符合国家、行业和陕西省现行有关标准的规定。
2术语
2.0．1岩棉板外墙外保温系统Ｒｏｃｋｗoｏｌbｏardexternａｌther-malins ｕｌatｉonｓyｓｔem
主要由岩棉板保温层、板面保护层、固定材料(胶粘剂、锚固件、托架等)、抹面层（或防护找平层、抹面层)和饰面层等构成,并固定在外墙外侧的非承重保温构造总称。该系统主要分为岩棉板双层玻璃纤维网薄抹灰外墙外保温系统(简称A型外保温系统)和岩棉板后热镀锌电焊网找平砂浆外墙外保温系统(简称B型外保温系统)两种。
２．0．2岩棉板外墙外保温工程Rockｗｏｏlｂｏardexｔernalthｅr－maｌinsulatiｏｎoｎwａlls
将岩棉板外墙外保温系统在工程现场通过相应的施工工序，固定在外墙外表面上所形成的建筑物实体。
２.0.３基层Substrａtｅ
岩棉板外墙外保温系统所依附的外墙面。
2.0.4粘结层Boｎdiｎgｃoat
用胶粘剂将岩棉板固定于基层上所形成的构造层。
2．0.5保温层Theｒｍaｌinsulaｔionlayer
由岩棉板组成的具有保温作用的构造层。
2.0.６岩棉板面保护层Ｉnｔｅｒfacｅｐrotｅctｉngcｏａtfｏｒｒockwool ｂoarｄ
在岩棉板上涂覆界面隔离改性剂后所形成的具有防水、抗侵蚀、提高板面抗剥离强度、改善保温层与其他构造层的粘结性,以及降低岩棉板施工过程中纤维飞扬作用的构造层。
２．０．7防护找平层Sｃreｅdｉngｃoatwiｔｈpｒｏtectioｎ
将找平砂浆涂抹于岩棉板面保护层外表面,并内嵌后热镀锌电焊网而形成的具有找平和防护作用的构造层。
2．0．８抹面层Ｒendｅringcoaｔ
涂抹在岩棉板面保护层或防护找平层上，中间夹有耐碱玻纤网格布,起到抗裂、防水和抗冲击作用的构造层。
２.0.9饰面层Finｉshcoaｔ
岩棉板外墙外保温系统的外装饰层。
２.０．10岩棉板Rockwoｏlboａｒｄ
由玄武岩、辉绿岩等天然矿石为主要原料经高温熔融后,通过辊轮高速旋转或高压气体喷吹制成纤维,加入适量热固性树脂胶粘剂及憎水剂后,经压制、固化、切割制成的板状制品。纤维总体排列方向平行于板面的称为“平行纤维岩棉板”；纤维总体排列方向垂直于板面的称为“垂直纤维岩棉板”。
2．０．11酸度系数Acidiｔycoefficiｅnｔ
岩棉纤维化学组成中二氧化硅、三氧化二铝质量分数之和与氧化钙、氧化镁质量分数之和的比值。
2．０.12找平砂浆Scrｅedingmortar
由无机胶凝材料、轻集料、高分子聚合物及其他功能性添加剂等组成,起到初步找平作用的轻集料砂浆。
2.0．13岩棉板用抹面胶浆Ｒendeｒingcｏatmｏrtarforrockwoolｂoaｒd
