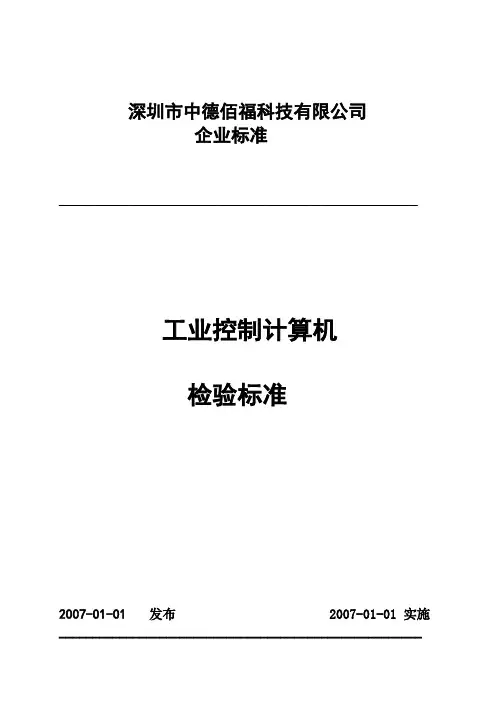

深圳市中德佰福科技有限公司
企业标准
工业控制计算机
检验标准
2007-01-01 发
布2007-01-01 实
施
1 范围 (1)
2 规范性引用文件 (1)
3 定义 (1)
4 要求 (2)
5 试验方法 (5)
6 检验规则 (7)
7 标志、包装、运输、贮存 (8)
工业控制计算机
1 范围
本标准规定了工业控制计算机的定义，技术要求，试验方法，检验规则，标志，包装，运输，存贮等。
本标准适用于工业控制计算机产品。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用与本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 191-2000 包装储运图示标志
GB 1002-1996 家用和类似用途单相插座形式尺寸
GB 家用和类似用途插头插座第一部分：通用要求
GB/T 2421-1999 电工电子产品环境试验第一部分：总则
GB/T 2422 —1995 电工电子产品环境试验术语
GB/T—2001电工电子产品环境试验规程试验
A：低温试验方法
GB/T—2001电工电子产品环境试验规程试验
B：高温试验方法
GB/T—1993电工电子产品环境试验规程试验Ca恒定湿热试验方法GB/T 计数抽样检验程序第1部分：按接收质量限（AQL检索
的逐批检验抽样计划
GB/T 包装件基本试验温湿度调节处理
GB/T 包装件基本试验跌落试验方法
GB 4943-2001 信息技术设备（包括电气事物设备）的安全
GB 可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验
方案。
GB 6882-1986声学噪声源声功率级的测定消声室和半消声室精密法
(neq ISO 3745:1977)
GB 9254-1998 GB/T 9813-2000信息技术设备的无线电干扰极限值和测量方法试验微型计算机通用规范
GB —2003 电磁兼容限值谐波电流发射限值（设备每相输入电
流w 16A）
3 定义
本标准采用下列定义
工业控制计算机在网络环境中，能支持多个台式或便携式微型机同时操作，对网络客户端请求提供服务的实体。它比单个微型机具有更高的处理能力、I/O 传输速度和功能扩展能力及安全性、可靠性、可管理性。能够在网络操作系统的控制下，将其软硬件资源提供给所支持的网络客户端共享，也能为客户端提供集中计算、数据库管理等服务。本标
准规定的工业控制计算机系指在结构上自成一体的基本硬件实体，即以CP为核心，包
括RAM ROM I/O接口电路、磁盘控制器以及实体内配置的外围设备、电源等所构成的硬件设备。
工业控制计算机硬件系统
在工业控制计算机的基础上，根据用户的不同要求，可增配扩充功能的单元和外围设备、输入输出设备构成规模和配置不同的硬件系统。
工业控制计算机系统工业控制计算机硬件系统配置其操作系统软件或再增配应用软件，便构
成工业控制计算机系统。产品指工业控制计算机加基本输入输出设备（键盘、鼠标、显示器）。
4 要求
主要设计要求
4.1.1 硬件设计要求设计产品时，应进行可靠性、可维护性、软件兼容性、安全性和电磁兼容性
设计。
4.1.2 软件设计要求配置的软件应与硬件系统的硬件资源相适应。
4.1.3 结构设计要求
4.1.3.1 结构设计应遵循标准化、系列化的要求。
4.1.3.2 产品应具有良好的接地系统，逻辑地和保护地必须与交流地分开。
4.1.3.3 产品表面说明功能的文字、符号、标志应清晰、端正、牢固。
4.1.3.4 包装、缓冲材料应优先选择符合环保要求的材料。
4.1.4 文档要求应随产品提供能指导用正确安装、使用及维护的文档。
工业控制计算机主要技术性能工业控制计算机系统应包括的主要技术性能，其中的系统功能和技术指标来源于市场需求和技术发展。
4.2.1 工业控制计算机硬件系统配置
CPU品牌、型号和规格系统核心逻辑芯片型号，I/O 控制芯片型号系统存储器类型、型号
和大小规格显示控制芯片型号和规格存储设备类型和规格输入输出设备类型和规格
系统扩展特性
网络设备型号和规格
4.2.2 工业控制计算机系统兼容的操作系统工业控制计算机系统兼容的主要操作系统
4.2.3 工业控制计算机系统随机软件随工业控制计算机系统配置的软件的名称、版本、使用说明手
册等。
外观和结构431产品表面不应有明显的凹痕、划伤、裂缝、变形和污染等缺陷。表面涂镀层应均匀，不应起泡、龟裂、脱落和磨损。产品各外表面，同一颜色目视应无明显色差，且颜色均匀。金属零部件不应有锈蚀及其他机械损伤。产品各零部件装配应准确、到位。
4.3.2产品的零部件应紧固无松动。各部件的固定应无明显变形。安装可抽换部件的接插件应能
可靠连接。键盘、开关按钮和其他控制部件的控制应灵活可靠，布局应方便使用。
433产品表面明显之处需贴有公司的标志及产品型号。获得认证的产品应贴有认证标
志。
安全
4.4.1 接触电流
产品接触电流的允许值不得超过mA。
4.4.2 抗电强度
产品的相线和交流地线与机壳之间应承受有效值为1500V勺交流电压，历时1min
而无闪烁或击穿现象。
