光伏发电系统设计与简易计算方法 乛、離网(独立) 型光伏发电系统 (一) 前言： 光伏发电系统的设计与计算涉及的影响因素较多，不仅与光伏电站所在地区的光照条件、地理位置、气侯条件、空气质量有关，也与电器负荷功率、用电时间有关，还与需要確保供电的阴雨天数有关，其它尚与光伏组件的朝向、倾角、表面清洁度、环境温度等等因素有关。而这些因素中，例如光照条件、气候、电器用电状况等主要因素均极不稳定，因此严格地讲，離网光伏电站要十分严格地保 持光伏发电量与用电量之间的始终平衡是不可能的。離网电站的设计计算只能按统计性数据进行设计计算，而通过蓄电池电量的变化调节两者的不平衡使之在发电量与用电量之间达到统计性的平衡。 (二) 设计计算依椐： 光伏电站所在地理位置(緯度) 、年平均光辐射量F或年平均每日辐射量f(f=F/365) (详见表1) 我国不同地区水平面上光辐射量与日照时间资料表1 注：1)1 kwh=3.6MJ；亻 2)f=F(MJ/m2 )/365天； 3)h=H/365天； 4) h1=F(KWh)/365(天)/1000(kw/m2 ) (小时)； 5)表中所列为各地水平面上的辐射量，在倾斜光伏组件上的辐射量比水平面上辐射量多。
设y=倾斜光伏组件上的辐射量/水平面上辐射量=1.05—1.15。故设计计算倾斜光伏组件面上辐射量时应乘以量量时应乘以y。 2. 各种电器负荷电功率w及其每天用电时间t； 3. 確保阴雨天供电天数d； 4. 蓄电池放电深度DOD(蓄电池放电量与总容量之比) ； (三) 设计计算： 1. 每天电器用电总量Q： Q=( W1×t1十W2×t2十----------) (kwh) 2. 光伏组件总功率P m： P m= a×Q/F×y×η/365×3.6×1 或P m=a×Q/f×y×η/3.6×1 或P m= (a×Q/h1×y×η) (kw p) P m----光伏组件峰值功率，单位：W P或K W P (标定条件：光照强度1000W/m2，温度25℃，大气质量AM1.5) a-----全年平均每天光伏发电量与用电量之比 此值1≤a≤d η-----发电系统综合影响系数(详见表2) 光伏发电系统各种影响因素分析表表2 3. 蓄电池容量C： C=d×Q/DOD×η6×η9×η10(kwh)-----( 交流供电) C=d×Q/DOD×η9×η10(kwh)-----( 直流供电) 4. 蓄电池电压V、安时数AH、串联数N与并联数M设计： 蓄电池总安时数AH=蓄电池容量C/蓄电池组电压V 蓄电池电压根据负载需要确定，通常有如下几种： 1.2v； 2.4v； 3.6v； 4.8v；6v；12v；24v；48v；60v；110v；220v 蓄电池串联数N=蓄电池组电压V/每只蓄电池端电压v 蓄电池并联数M=蓄电池总安时数AH/每只蓄电池AH数 5. 光伏组件串联与并联设计： 光伏组件串联电压和组件串联数根据蓄电池串联电压确定：(见表3、表4、表5) (晶体硅)光伏组件串联电压和组件串联数表3
光伏发电系统的效率最优化研究 在能源枯竭与环境污染问题日益严重的当今世界,光伏发电成为可再生能源领域中最清洁、最现实、最有大规模开发利用前景的发电方式之一。然而,光伏电池的输出特性具有强烈的非线性,且受外界环境因素影响大,所以如何有效的利用太阳能,提高太阳能利用效率,成为太阳能利用中一个迫切需要解决的问题。本文以光伏发电系统为研究对象,以最大限度利用太阳能为主要目标,展开了光伏发电系统效率最优化的理论和实验研究。 具体说来,本文的主要研究内容可归纳如下: 一、概述了光伏发电系统的组成,根据不同场合的需要,对光伏发电系统进行了分类,并介绍了目前我国光伏发电技术的应用。在此基础上,详细分析了光伏电池板的工作原理,采用MATLAB对同一光照强度下的光伏电池模型进行仿真,并将具有强寻优能力的仿真软件1st0pt率先用在光伏电池模型的仿真上,得出光照强度不断变化条件下的电流—电压,功率—电压的二维曲线,并且得出电流—电压—光照和功率—电压—光照的三维曲线。仿真曲线很直观地表示出电池的输出电流和电压的对应关系,同时也表明:光伏电池既非恒压源,也非恒流源,它不可能为负载提供任意大的功率;光伏电池特性具有强烈的非线性,并且其输出功率受到日照等周围环
境因素的影响。 二、在实验室现有的110W。光伏电池的基础上,分别对光照不变和光照变化条件下的光伏电池进行实验测试,并将实验数据拟合成曲线,从而得到110W。光伏电池的实际输出特性曲线,实际输出曲线不仅很好地表明了光伏电池输出特性强烈的非线性,而且对以后的仿真研究有很大的实际价值,为实验验证打下了基础。 三、分析比较了几种传统光伏发电系统效率优化方法的优缺点。定电压跟踪法实现比较简单、稳定,然而其控制精度差,必须人工干预才能良好运行;电导增量法可以使输出端电压比较平稳,然而整个系统比较复杂,费用较高;功率回授法实现比较方便,但是稳定性及可靠性不理想,实际使用中不常用;扰动观察法控制简单,容易实现,但可能会发生振荡和误判现象。在实验室110W_p光伏电池参数的基础上,采用扰动观察法,对光伏发电系统进行仿真研究,仿真结果表明采用扰动观察法会导致在最大功率点附近产生功率损失。 四、提出了一种基于遗传算法的光伏发电系统的效率优化算法,尝试将遗传算法用在光伏发电系统优化问题中。遗传算法将问题的求解表示成“染色体”,将其置于问题的“环境”中,根据适者生存的原则,从中选择出适应环境的“染色体”进行复制,即再生,通过交叉、变异两种基因操作产生出新一代更适合环境的“染色体”群,这样一代代不断改进,最后收敛到
光伏发电系统设计计算公式 1、转换效率： η= Pm（电池片的峰值功率）/A（电池片面积）×Pin（单位面积的入射光功率） 其中：Pin=1KW/㎡=100mW/cm2。 2、充电电压： Vmax=V额×1.43倍 3.电池组件串并联 3.1电池组件并联数=负载日平均用电量（Ah）/组件日平均发电量（Ah） 3.2电池组件串联数=系统工作电压（V）×系数1.43/组件峰值工作电压（V） 4.蓄电池容量 蓄电池容量=负载日平均用电量（Ah）×连续阴雨天数/最大放电深度 5平均放电率 平均放电率（h）=连续阴雨天数×负载工作时间/最大放电深度 6.负载工作时间 负载工作时间（h）=∑负载功率×负载工作时间/∑负载功率 7.蓄电池： 7.1蓄电池容量=负载平均用电量（Ah）×连续阴雨天数×放电修正系数/最大放电深度×低温修正系数 7.2蓄电池串联数=系统工作电压/蓄电池标称电压 7.3蓄电池并联数=蓄电池总容量/蓄电池标称容量 8.以峰值日照时数为依据的简易计算 8.1组件功率=（用电器功率×用电时间/当地峰值日照时数）×损耗系数 损耗系数：取1.6～2.0，根据当地污染程度、线路长短、安装角度等； 8.2蓄电池容量=（用电器功率×用电时间/系统电压）×连续阴雨天数×系统安全系数 系统安全系数：取1.6～2.0，根据蓄电池放电深度、冬季温度、逆变器转换效率等； 9.以年辐射总量为依据的计算方式 组件（方阵）=K×（用电器工作电压×用电器工作电流×用电时间）/当地年辐射总量 有人维护+一般使用时，K取230；无人维护+可靠使用时，K取251；无人维护+环境恶劣+要求非常可靠时，K取276； 10.以年辐射总量和斜面修正系数为依据的计算 10.1方阵功率=系数5618×安全系数×负载总用电量/斜面修正系数×水平面年平均辐射量 系数5618：根据充放电效率系数、组件衰减系数等；安全系数：根据使用环境、有无备用电源、是否有人值守等，取1.1～1.3； 10.2蓄电池容量=10×负载总用电量/系统工作电压；10：无日照系数（对于连续阴雨不超过5天的均适用） 11.以峰值日照时数为依据的多路负载计算 11.1电流： 组件电流=负载日耗电量（Wh）/系统直流电压（V）×峰值日照时数（h）×系统效率系数 系统效率系数：含蓄电池充电效率0.9，逆变器转换效率0.85，组件功率衰减+线路损耗+尘埃等0.9.具体根据实际情况进行调整。 11.2功率：
光伏电站发电量计算方法 ①理论发电量 1）1MW屋顶光伏电站所需电池板面积一块235MW的多晶电池板面积 1.65*0.992=1.6368㎡，1MW需要1000000/235=4255.32块电池，电池板总面积 1.6368*4255.32=6965㎡ 2）年平均太阳辐射总量计算 上海倾角等于当地纬度斜面上的太阳总辐射月平均日辐照量H 由于太阳能电池组件铺设斜度正好与当地纬度相同，所以在计算辐照量时可以直接采 用表中所列数据(2月份以2 8天记)。 年平均太阳辐射总量=Σ(月平均日辐照量×当月天数) 结算结果为5 5 5 5．3 3 9 MJ／(m 2·a)。 3）理论年发电量=年平均太阳辐射总量*电池总面积*光电转换效率 =5555.339*6965*17.5% =6771263.8MJ=6771263.8*0.28KWH=1895953.86KWH =189.6万度 ②系统预估实际年发电量 太阳电池板输出的直流功率是太阳电池板的标称功率。在现场运行的太阳电池板往往 达不到标准测试条件，输出的允许偏差是5％，因此，在分析太阳电池板输出功率时 要考虑到0．9 5的影响系数。 随着光伏组件温度的升高，组f：l二输出的功率就会下降。对于晶体硅组件，当光伏组件内部的温度达到5 0-7 5℃时，它的输出功率降为额定时的8 9％，在分析太阳 电池板输出功率时要考虑到0．8 9的影响系数。 光伏组件表面灰尘的累积，会影响辐射到电池板表面的太阳辐射强度，同样会影响太 阳电池板的输出功率。据相关文献报道，此因素会对光伏组件的输出产生7％的影响，在分析太阳电池板输出功率时要考虑到0．9 3的影响系数。
光伏电站平均发电量计算方法小结 一般而言，每个有经验的光伏人心里都有一个简便的估算方法，可以得出与计算值相差不多的数据，那么本次总结列举光伏电站的平均发电量计算/估算的方法,通过案例分析各方法的差异，方便读者选择最合适的计算方法。 光伏电站在做前期可行性研究的过程中，需要对拟建光伏电站的发电量做理论上的预测，以此来计算投资收益率，进而决定项目就是否值得建设。一般而言，每个有经验的光伏人心里都有一个简便的估算方法，可以得出与计算值相差不多的数据,那么本次总结列举光伏电站的平均发电量计算 /估算的方法，通过案例分析各方法的差异，方便读者选择最合适的计算方法。 一、计算方法 1）国家规范规定的计算方法。 根据最新的《光伏发电站设计规范 GB50797-2012》第6 6条：发电量计算中规 疋: 1、光伏发电站发电量预测应根据站址所在地的太阳能资源情况，并考虑光伏发电站系统设计、光伏方阵布置与环境条件等各种因素后计算确定。 2、光伏发电站年平均发电量 Ep计算如下： Ep=HA< PAZX K 式中： HA为水平面太阳能年总辐照量（kW? h/m2）; Ep——为上网发电量（kW?h）; PAZ ――系统安装容量（kW）; K ――为综合效率系数。 综合效率系数K就是考虑了各种因素影响后的修正系数，其中包括： 1）光伏组件类型修正系数； 2）光伏方阵的倾角、方位角修正系数 3)光伏发电系统可用率 ;
4)光照利用率; 5)逆变器效率 ; 6)集电线路、升压变压器损耗 ; 7)光伏组件表面污染修正系数 ; 8)光伏组件转换效率修正系数。 这种计算方法就是最全面一种 ,但就是对于综合效率系数的把握 , 对非资深光伏从业人员来讲 ,就是一个考验 ,总的来讲 ,K2 的取值在 75%-85%之间,视情况而定。 2)组件面积——辐射量计算方法 光伏发电站上网电量Ep计算如下： Ep=HA< SX K1X K2 式中： HA为倾斜面太阳能总辐照量(kW? h/m2); S――为组件面积总与(m2) K1 ——组件转换效率 ; K2 ——为系统综合效率。 综合效率系数K2就是考虑了各种因素影响后的修正系数，其中包括： 1)厂用电、线损等能量折减 交直流配电房与输电线路损失约占总发电量的3%,相应折减修正系数取为 97%。 2)逆变器折减 逆变器效率为 95%~98%。 3)工作温度损耗折减光伏电池的效率会随着其工作时的温度变化而变化。当它们的温度升高时 , 光伏组件发电效率会呈降低趋势。一般而言 , 工作温度损耗平均值为在 2、5%左右。 其她因素折减

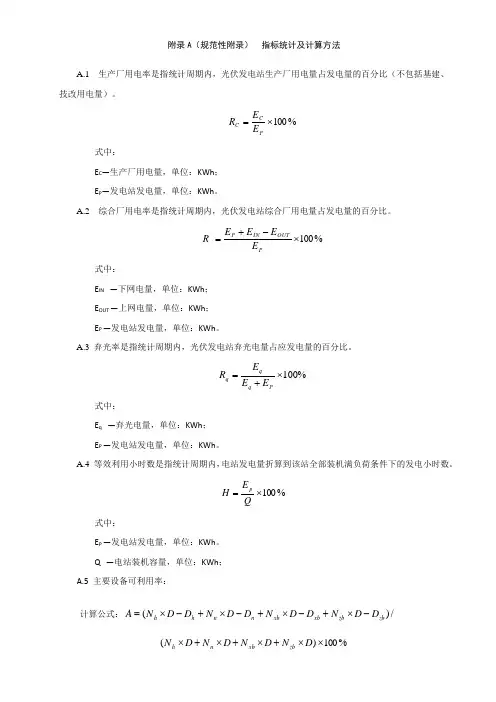

光伏电站发电效率的计算与监测 1、影响光伏电站发电量的主要因素 光伏发电系统的总效率主要由光伏阵列的效率、逆变器的效率、交流并网效率三部分组成。 1.1光伏阵列效率： 光伏阵列的直流输出功率与标称功率之比。光伏阵列在能量转换与传输过程中影响光伏阵列效率的损失主要包括：组件匹配损失、表面尘埃遮挡损失、不可利用的太阳辐射损失、温度的影响以及直流线路损失等。 1.2逆变器的转换效率: 逆变器输出的交流电功率与直流输入功率之比。影响逆变器转换效率的损失主要包括：逆变器交直流转换造成的能量损失、最大功率点跟踪（MPPT）精度损失等。 1.3交流配电设备效率： 即从逆变器输出至高压电网的传输效率，其中影响交流配电设备效率的损失最主要是：升压变压器的损耗和交流电气连接的线路损耗。 1.4系统发电量的衰减： 晶硅光伏组件在光照及常规大气环境中使用造成的输出功率衰减。 在光伏电站各系统设备正常运行的情况下，影响光伏电站发电量的主要因素为光伏组件表面尘埃遮挡所造成太阳辐射损失。 2、光伏电站发电效率测试原理 2.1光伏电站整体发电效率测试原理 整体发电效率E PR公式为： E PDR PR PT = —PDR为测试时间间隔(t?)内的实际发电量；—PT为测试时间间隔(t?)内的理论发电量；
理论发电量PT 公式中： i o I T I =，为光伏电站测试时间间隔(t ?)内对应STC 条件下的实际有效发电时间； －P 为光伏电站STC 条件下组件容量标称值； －I 0为STC 条件下太阳辐射总量值，Io =1000 w/m 2； －Ii 为测试时间内的总太阳辐射值。 2.2光伏电站整体效率测试（小时、日、月、年） 气象仪能够记录每小时的辐射总量，将数据传至监控中心。 2.2.1光伏电站小时效率测试 根据2.1公式，光伏电站1小时的发电效率PR H i H i PDR PR PT = 0I I i i T = —PDRi ，光伏电站1小时实际发电量，关口计量表通讯至监控系统获得； —P ，光伏电站STC 条件下光伏电站总容量标称值； —Ti ，光伏电站1小时内发电有效时间； —Ii ，1小时内最佳角度总辐射总量，气象设备采集通讯至监控系统获得； —I 0=1000w/m 2 。 2.2.2光伏电站日效率测试 根据气象设备计算的每日的辐射总量，计算每日的电站整体发电效率PR D D PDR PR PT = 0I I T = —PDR ，每日N 小时的实际发电量，关口计量表通讯至监控系统获得； —P ，光伏电站STC 条件下光伏电站总容量标称值； —T ，光伏电站每日发电有效小时数
以1MW装机容量为例（300KW即0.3MW），你可以自己换算下。 电力系统的装机容量是指该系统实际安装的发电机组额定有效功率的总和。 由于光伏发电必然有损耗，所以实际发电量是无法达到理论值的。 1、1MW光伏电站理论年发电量： =年平均太阳辐射总量*电池总面积*光电转换效率 =5555.339*6965*17.5% =6771263.8MJ =6771263.8*0.28 KWH =1895953.86 KWH =189.6万度 2、实际发电效率 太阳电池板输出的直流功率是太阳电池板的标称功率。在现场运行的太阳电池板往往达不到标准测试条件，输出的允许偏差是5％，因此，在分析太阳电池板输出功率时要考虑到0.9 5的影响系数。 随着光伏组件温度的升高，组f：l二输出的功率就会下降。对于晶体硅组件， 当光伏组件内部的温度达到50-75℃时，它的输出功率降为额定时的89％，在分析太阳电池板输出功率时要考虑到0.89的影响系数。 光伏组件表面灰尘的累积，会影响辐射到电池板表面的太阳辐射强度，同样会影响太阳电池板的输出功率。据相关文献报道，此因素会对光伏组件的输出产生7％
的影响，在分析太阳电池板输出功率时要考虑到0.93的影响系数。 由于太阳辐射的不均匀性，光伏组件的输出几乎不可能同时达到最大功率输出，因此光伏阵列的输出功率要低于各个组件的标称功率之和。 另外，还有光伏组件的不匹配性和板问连线损失等，这些因素影响太阳电池板输出功率的系数按0.9 计算。 并网光伏电站考虑安装角度因素折算后的效率为0.88。 所以实际发电效率为：0.9 5 * 0.8 9 * 0.9 3*0.9 5 *0.8 8 =65.7％。 3、系统实际年发电量： =理论年发电量*实际发电效率 =189.6*0.9 5 * 0.8 9 *0.9 3*0.9 5 * 0.8 8 =189.6*65.7％ =124.56万度
将各种损耗都算进来后光伏并网电站系统效率通常为多少呢? 光伏组件虽然使用寿命可达25-30年，但随着使用年限增长，组件功率会衰减，会影响发电量。另外，系统效率对发电量的影响更为重要。 1组件的衰减 1，由于破坏性因素导致的组件功率骤然衰减，破坏性因素主要指组件在焊接过程中焊接不良、封装工艺存在缺胶现象，或者由于组件在搬运、安装过程中操作不当，甚至组件在使用过程中受到冰雹的猛烈撞击而导致组件内部隐裂、电池片严重破碎等现象; 2，组件初始的光致衰减，即光伏组件的输出功率在刚开始使用的最初几天内发生较大幅度的下降，但随后趋于稳定，一般来说在2%以下; 3，组件的老化衰减，即在长期使用中出现的极缓慢的功率下降现象，每年的衰减在0.8%,25年的衰减不超过20%;25年的效率质保已经在日本和德国两家光伏公司的组件上得到证实。2012年以后国内光伏组件已经基本能够达到要求，生产光伏组件的设备及材料基本采用西德进口。 2系统效率 个人认为系统效率衰减可以不必考虑，系统效率的降低，我们可以通过设备的局部更新或者维护达到要求，就如火电站，水电站来说，不提衰减这一说法。 影响发电量的关键因素是系统效率，系统效率主要考虑的因素有：灰尘、雨水遮挡引起的效率降低、温度引起的效率降低、组件串联不匹配产生的效率降低、逆变器的功率损耗、直流交流部分线缆功率损耗、变压器功率损耗、跟踪系统的精度等等。 1)灰尘、雨水遮挡引起的效率降低 大型光伏电站一般都是地处戈壁地区，风沙较大，降水很少，考虑有管理人员人工清理方阵组件频繁度一般的情况下，采用衰减数值：8%; 2)温度引起的效率降低 太阳能电池组件会因温度变化而输出电压降低、电流增大，组件实际效率降低，发电量减少，因此，温度引起的效率降低是必须要考虑的一个重要因素，在设计时考虑温度变化引起的电压变化，并根据该变化选择组件串联数量，保证组件能在绝大部分时间内工作在最大跟踪功率范围内，考虑0.45%/K的功率变化、考虑各月辐照量计算加权平均值，可以计算得到加权平均值，因不同地域环境温度存在一定差异，对系统效率影响存在一定差异，因此考虑温度引起系统效率降低取值为3%。 3)组件串联不匹配产生的效率降低 由于生产工艺问题，导致不同组件之间功率及电流存在一定偏差，单块电池组件对系统影响不大，但光伏并网电站是由很多电池组件串并联以后组成，因组件之间功率及电流的偏差，对光伏电站的发电效率就会存在一定的影响。组件串联因为电流不一致产生的效率降低，选择该效率为2%的降低。 4)直流部分线缆功率损耗 根据设计经验，常规20MWP光伏并网发电项目使用光伏专用电缆用量约为350km，汇流箱至直流配电柜的电力电缆(一般使用规格型号为ZR-YJV22-1kV-2*70mm2)用量约为35km，经计算得直流部分的线缆损耗3%。 5)逆变器的功率损耗 目前国内生产的大功率逆变器(500kW)效率基本均达到97.5%的系统效率，并网逆变器采用无变压器型，通过双分裂变压器隔离2个并联的逆变器，逆变器内部不考虑变压器效率，即逆变器功率损耗可为97.5%，取97.5%。 6)交流线缆的功率损耗 由于光伏并网电站一般采用就地升压方式进行并网，交流线缆通常为高压电缆，该部分
太阳能电池板日发电量简易计算方法 太阳能电池板日发电量 简易计算方法 太阳能交流发电系统是由太阳电池板、充电控制器、逆变器和蓄电池共同组成；太阳能直流发电系统则不包括逆变器。为了使太阳能发电系统能为负载提供足够的电源，就要根据用电器的功率，合理选择各部件。太阳能发电系统的设计需要考虑如下因素： Q1、太阳能发电系统在哪里使用？该地日光辐射情况如何？ Q2、系统的负载功率多大？ Q3、系统的输出电压是多少，直流还是交流？ Q4、系统每天需要工作多少小时？ Q5、如遇到没有日光照射的阴雨天气，系统需连续供电多少天？ 下面以(负载)100W输出功率，每天使用6个小时为例，介绍一下计算方法： 1. 首先应计算出每天消耗的瓦时数(包括逆变器的损耗)： 若逆变器的转换效率为90％，则当输出功率为100W时，则实际需要输出功率应为100W/90％=111W；若按每天使用6小时，则耗电量为111W*6小时=666Wh，即0.666度电。 2. 计算太阳能电池板： 按每日有效日照时间为5小时计算，再考虑到充电效率和充电过程中的损耗，太阳能电池板的输出功率应为666Wh÷5h÷70% =190W。其中70％是充电过程中，太阳能电池板的实际使用功率。 3. 180瓦组件日发电量 180×0.7×5=567WH=0.63度 1MW日发电量=1000000×0.7×5=3500,000=3500度 例2：安10w灯，每天照明6小时，3个连雨天，如何计算太阳能电池板wp?以及12V 蓄电池ah? 每天的用电量: 10W X 6H= 60WH, 计算太阳能电池板: 假设你安装点的平均峰值日照时数为4小时. 则:60WH/4小时, = 15WP 太阳能电池板. 再计算充放电损耗, 以及每天需要给太阳能电池板的补充: 15WP/0.6= 25WP, 也就是一块25W的太阳能电池板就够了. 再计算蓄电池. 60WH/12V=5AH. 每天要用12V5AH的电量. 三天则为12V15AH.
附件十一 光伏电站系统效率保证协议 (发包方)与(承包方)经友好协商，一致同意将以下内容作为光伏发电项目总承包合同技术协议的补充协议。 一、光伏电站系统效率要求 发包方要求光伏电站的系统效率（Performance Ratio，即PR值）≥80％。 二、光伏电站系统效率测试方法 1. 目的 光伏电站系统效率测试（PR性能测试）用于证明光伏电站的整体转换效率能够满足电站设计转换效率的要求。 本测试方法是参照《Functional test,Seven day performance test criteria and procedure》，如有不明确的地方，以《Functional test,Seven day performance test criteria and procedure》为准。 2. 最小辐照度要求 测试期间的最小辐照度要求：每15分钟记录一个数据，至少获得40个光伏阵列倾斜面的太阳辐照度采样值数据，并且所测数据不小于600瓦每平方米。如果在测试初期最小辐照度要求不能达到上述要求，应该延长测试周期直至满足最小辐照度要求，或者由合同双方来确定测试周期。 简言之，在测试周期内，至少获得40个数据，每个数据持续15分钟，并且每个数据均满足辐照度大于600瓦每平方米的要求。 3. 性能测试方 合同双方应指定一个经双方认可的性能测试方（独立第三方）来负责测试事宜。性能测试方应起草一份详细的测试方案，并至少在测试开始前30天将方案提交给业主，经业主审核同意后才能实施。性能测试方应保证测试的权威性、公正性。 4. 一般测试条件 测试应该从测试周期第一天的零点开始，到测试周期最后一天的零点结束，

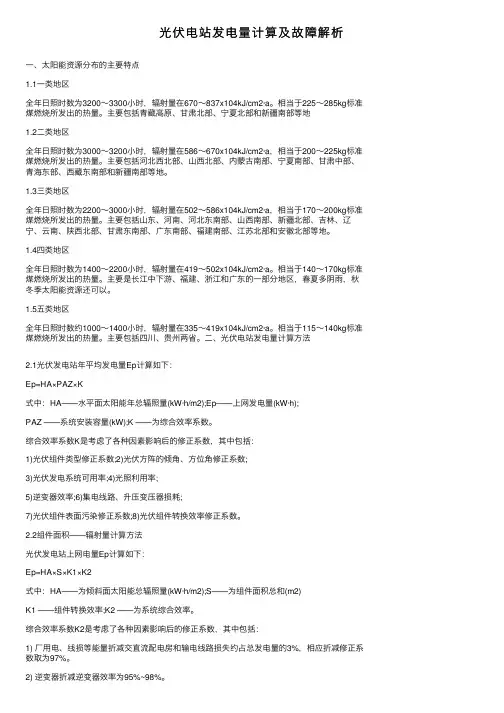

一般而言，每个有经验的光伏人心里都有一个简便的估算方法，可以得出和计算值相差不多的数据，那么本次总结列举光伏电站的平均发电量计算/估算的方法，通过案例分析各方法的差异，方便读者选择最合适的计算方法。 光伏电站在做前期可行性研究的过程中，需要对拟建光伏电站的发电量做理论上的预测，以此来计算投资收益率，进而决定项目是否值得建设。一般而言，每个有经验的光伏人心里都有一个简便的估算方法，可以得出和计算值相差不多的数据，那么本次总结列举光伏电站的平均发电量计算/估算的方法，通过案例分析各方法的差异，方便读者选择最合适的计算方法。 一、计算方法 1)国家规范规定的计算方法。 根据最新的《光伏发电站设计规范 GB50797-2012》第条：发电量计算中规定：1、光伏发电站发电量预测应根据站址所在地的太阳能资源情况，并考虑光伏发电站系统设计、光伏方阵布置和环境条件等各种因素后计算确定。 2 、光伏发电站年平均发电量Ep计算如下： Ep=HA×PAZ×K 式中： HA——为水平面太阳能年总辐照量(kW·h/m2); Ep——为上网发电量(kW·h);
PAZ ——系统安装容量(kW); K ——为综合效率系数。 综合效率系数K是考虑了各种因素影响后的修正系数，其中包括： 1)光伏组件类型修正系数; 2)光伏方阵的倾角、方位角修正系数;
3)光伏发电系统可用率; 4)光照利用率; 5)逆变器效率; 6)集电线路、升压变压器损耗; 7)光伏组件表面污染修正系数; 8)光伏组件转换效率修正系数。 这种计算方法是最全面一种，但是对于综合效率系数的把握，对非资深光伏从业人员来讲，是一个考验，总的来讲，K2的取值在75%-85%之间，视情况而定。 2)组件面积——辐射量计算方法 光伏发电站上网电量Ep计算如下： Ep=HA×S×K1×K2 式中： HA——为倾斜面太阳能总辐照量(kW·h/m2); S——为组件面积总和(m2) K1 ——组件转换效率; K2 ——为系统综合效率。
光伏电站系统效率分析 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
系统效率分析 运行期光伏电站的生产工艺流程为：通过太阳辐照，经直流发电单元（将太阳能转化成直流电能，再经逆变产生交流电），出口电压为，再经35kV升压箱变，将电压升至35kV后，由35kV集电线路汇集至电站35kV汇集站，再经110kV 汇集站，电压升至110kV后，然后输送至220kV升压站，经220kV主变压器二次升压后，通过220kV架空线路送入系统电网。其发电工艺流程如下： 图运行期光伏电站的生产工艺流程图 结合光伏电站的运行特点其系统损耗主要为以下几方面组成： （1）入射角造成的不可利用的太阳辐射损耗； （2）灰尘、植被等遮挡损耗 （3）温度影响损耗 （4）光伏组件不匹配造成的损耗 （5）直流线路损耗 （6）逆变器损耗 （7）交流线路损耗 （8）变压器损耗 （9）系统故障及维护损耗 结合XX项目实施的实际情况，参考《XX光伏发电项目招商文件》中评分标准的要求，技术方案中系统能力先进性（5分），81%得1分，系统效率最高值得5分；因此系统效率即使是重要的招商得分项，同时该参数又直接影响发电量和效益测评即投标申报电价，为科学合理的控制和了解本项目地的系统效率水平，使其尽可能向可操作、可实现的最高效率努力，系统效率基本取值分析如下： （1）不可利用的太阳辐射损耗 根据项目地的地理位置、气候气象和太阳辐射数据当地的气象和太阳辐射特点，结合项目地太阳入射角的分析计算，并兼顾山地的地形条件在冬至日真太阳时9:00～15:00的阵列布置原则而确定的日照利用边界，经分析，本次由于
大型光伏电站系统效率计算方法优化分析 曹晓宁康巍连乾钧 光伏产业近年来继风力发电后发展最快的行业，据不完全统计，目前全世界范围内光伏发电系统的装机容量已超过40GWp，而且在持续高速增长。近几年我国光伏产业发展速度迅猛，2010年国内光伏发电新增装机容量达到520MWp，大大的超过了2009年的228MWp，而2011年国内光伏发电新增装机容量预计达到2GWp。对于大批进入运营阶段的光伏电站，电站运行状况的检测和运行维护工作将成为研究重点。 系统效率是表征光伏电站运行性能的最终指标，对于一个投入运行的光伏电站，在电站容量和光辐照量一致的情况下，系统效率越高就代表发电量越大。因此系统效率的准确性重要，本文就系统效率的计算方法的优化进行讨论。 一、系统效率的定义 一个发电系统的年发电量衡量这个系统优劣的最直接的标准，在进行一个发电系统的设计时，都要对发电系统的年发电量进行估算，作为后期运行维护的参考标准。进行发电量的估算首先要算出并网光伏发电系统的总效率，并网光伏发电系统的总效率由太阳电池阵列的效率、逆变器的效率、交流并网效率三部分组成。 太阳电池阵列效率η1，太阳电池阵列在太阳辐射强度下，实际的直流输出功率与理论功率之比。太阳电池阵列在能量转换与传输过程中的损失包括：组件匹配损失、表面尘埃遮挡损失、光谱失配损失、温度的影响以及直流线路损失等。 逆变器转换效率η2，逆变器输出的交流电功率与直流输入功率之比。包括逆变器转换的损失、最大功率点跟踪（MPPT）精度损失等。 并网效率η3，即从逆变器输出汇流并入南区10kV变电站400V低压母线段的传输效率，其中最主要的是升压变压器的效率和交流电气连接的线路损耗。 综上，光伏电站系统的总效率为η=η1*η2*η3，在进行光伏电站的设计和设备选型时，可针对性的进行优化设计，提高光伏电站的系统效率。 二、系统效率的算法 对于一个光伏电站，进行系统效率的测算时，通常是用实际计量的发电量与理论发电量相比得到，具体如下所示。
光伏电站平均发电量计算方法小结 【大比特导读】一般而言，每个有经验的光伏人心里都有一个简便的估算方法，可以得出和计算值相差不多的数据，那么本次总结列举光伏电站的平均发电量计算/估算的方法，通过案例分析各方法的差异，方便读者选择最合适的计算方法。 光伏电站在做前期可行性研究的过程中，需要对拟建光伏电站的发电量做理论上的预测，以此来计算投资收益率，进而决定项目是否值得建设。一般而言，每个有经验的光伏人心里都有一个简便的估算方法，可以得出和计算值相差不多的数据，那么本次总结列举光伏电站的平均发电量计算/估算的方法，通过案例分析各方法的差异，方便读者选择最合适的计算方法。 一、计算方法 1)国家规范规定的计算方法。 根据最新的《光伏发电站设计规范 GB50797-2012》第6.6条：发电量计算中规定： 1、光伏发电站发电量预测应根据站址所在地的太阳能资源情况，并考虑光伏发电站系统设计、光伏方阵布置和环境条件等各种因素后计算确定。 2 、光伏发电站年平均发电量Ep计算如下： Ep=HA×PAZ×K 式中： HA——为水平面太阳能年总辐照量(kW·h/m2); Ep——为上网发电量(kW·h); PAZ ——系统安装容量(kW); K ——为综合效率系数。 综合效率系数K是考虑了各种因素影响后的修正系数，其中包括： 1)光伏组件类型修正系数; 2)光伏方阵的倾角、方位角修正系数;
3)光伏发电系统可用率; 4)光照利用率; 5)逆变器效率; 6)集电线路、升压变压器损耗; 7)光伏组件表面污染修正系数; 8)光伏组件转换效率修正系数。 这种计算方法是最全面一种，但是对于综合效率系数的把握，对非资深光伏从业人员来讲，是一个考验，总的来讲，K2的取值在75%-85%之间，视情况而定。 2)组件面积——辐射量计算方法 光伏发电站上网电量Ep计算如下： Ep=HA×S×K1×K2 式中： HA——为倾斜面太阳能总辐照量(kW·h/m2); S——为组件面积总和(m2) K1 ——组件转换效率; K2 ——为系统综合效率。 综合效率系数K2是考虑了各种因素影响后的修正系数，其中包括： 1) 厂用电、线损等能量折减 交直流配电房和输电线路损失约占总发电量的3%，相应折减修正系数取为97%。 2) 逆变器折减 逆变器效率为95%~98%。 3) 工作温度损耗折减
光伏发电量计算及综合效率影响因素 Hessen was revised in January 2021
光伏发电量计算及综合效率影响因素 一、光伏电站理论发电量计算 1.太阳电池效率n的计算 在太阳电池受到光照时，输出电功率和入射光功率之比就称为太阳电池的效率，也称为光电转换效率。 厂巴一AX—〃仏匕 A几A几A几 其中，At为太阳电池总而积（包括栅线图形面积）。考虑到栅线并不产生光电，所以可以把At换成有效面积Aa （也称为活性面积），即扣除了栅线图形面积后的而积，同时计算得到的转换效率要高一些。Pin为单位而积的入射光功率。实际测量时是在标准条件下得到的：Pin取标准光强：AM 条件，即在25°C下，Pin 二1000W / nA 2.光伏系统综合效率（PR） n 总=HIX n 2X n 3 光伏阵列效率Hl：是光伏阵列在1000 W/m2太阳辐射强度下实际的直流输出功率与标称功率之比。光伏阵列在能量转换过程中的损失包括：灰尘/污渍，组件功率衰减，组件串联失配损失、温升损失、方阵相互遮挡损失、反射损失、光谱偏离损失、最大功率点跟踪精度及直流线路损失等，目前取效率86%计算。 逆变器转换效率112:是逆变器输岀的交流电功率与直流输入功率之比，取逆变器效率97%计算。 交流并网效率A3:是从逆变器输出，至交流配电柜，再至用户配电室变压器10 KV高压端，主要是升压变压器和交流线缆损失，按96%计算。
3. 理论发电量计算
太阳电池的名牌功率是在标准测试条件下测得的，也就是说在入射功率为 1000W/m:的光照条件下，lOOOWp太阳电池1小时才能发一度电。而实际上，同一天不同的时间光照条件不同，因此不能用系统的容量乘以日照时间来预测发电量。计算日发电量时，近似计算： 理论日发电量二系统峰值功率(kw) x等效日照小时数(h) x系统效率 等效峰值日照小时数h/d二(日太阳辐照量m7d) /lkW/m: (H照时数：辐射强度^120W/m2的时间长度) 二、影响发电量的因素 的发电量由三个因素决定：装机容量、峰值小时数、系统效率。当电站的 地点和规模确定以后，前两个因素基木己经定了，要想提高发电量，只能提高 此图：来源于王斯成老师的ppi 灿观
一、组件的衰减： 光致衰减也称S-W效应。a-Si∶H薄膜经较长时间的强光照射或电流通过，在其内部将产生缺陷而使薄膜的性能下降，称为Staebler-Wronski效应（D.L.Staebler和C.R.Wronski最早发现。个人认为光伏组件的衰减实际就是硅片性能的衰减，首先硅片在长期有氧坏境中会发生缓慢化学反应被氧化，从而降低性能，这是组件长期衰减的主要原因；在真空成型过程中会以一定比例掺杂硼（空穴）和磷（给体），提高硅片的载流子迁移率，从而提高组件性能，但是硼作为缺电子原子会与氧原子（给体）发生复合反应，降低载流子迁移率，从而降低组件的性能，这是组件第一年衰减2%左右的主要原因。 组件的衰减分为： 1，由于破坏性因素导致的组件功率骤然衰减，破坏性因素主要指组件在焊接过程中焊接不良、封装工艺存在缺胶现象，或者由于组件在搬运、安装过程中操作不当，甚至组件在使用过程中受到冰雹的猛烈撞击而导致组件内部隐裂、电池片严重破碎等现象； 2，组件初始的光致衰减，即光伏组件的输出功率在刚开始使用的最初几天内发生较大幅度的下降，但随后趋于稳定，一般来说在2%以下； 3，组件的老化衰减，即在长期使用中出现的极缓慢的功率下降现象，每年的衰减在0.8%,25年的衰减不超过20%；25年的效率质保已经在日本和德国两家光伏公司的组件上得到证实。2012年以后国内光伏组件已经基本能够达到要求，生产光伏组件的设备及材料基本采用西德进口。 二、系统效率： (个人认为系统效率衰减可以不必考虑，系统效率的降低，我们可以通过设备的局部更新或者维护达到要求，就如火电站，水电站来说，不提衰减这一说法。 影响发电量的关键因素是系统效率，系统效率主要考虑的因素有：灰尘、雨水遮挡引起的效率降低、温度引起的效率降低、组件串联不匹配产生的效率降低、逆变器的功率损耗、直流交流部分线缆功率损耗、变压器功率损耗、跟踪系统的精度等等。 1）灰尘、雨水遮挡引起的效率降低 大型光伏电站一般都是地处戈壁地区，风沙较大，降水很少，考虑有管理人员人工清理方阵组件频繁度一般的情况下，采用衰减数值：8%； 2）温度引起的效率降低 太阳能电池组件会因温度变化而输出电压降低、电流增大，组件实际效率降低，发电量减少，因此，温度引起的效率降低是必须要考虑的一个重要因素，在设计时考虑温度变化引起的电压变化，并根据该变化选择组件串联数量，保证组件能在绝大部分时间内工作在最大跟踪功率范围内，考虑0.45%/K的功率变化、考虑各月辐照量计算加权平均值，可以计算得到加权平均值，因不同地域环境温度
一、光伏电站理论发电量计算 1．太阳电池效率η 的计算 在太阳电池受到光照时，输出电功率和入射光功率之比就称为太阳电池的效率，也称为光电转换效率。 其中，At 为太阳电池总面积（包括栅线图形面积）。考虑到栅线并不产生光电，所以可以把 At 换成有效面积 Aa （也称为活性面积），即扣除了栅线图形面积后的面积，同时计算得到的转换效率要高一些。Pin 为单位面积的入射光功率。实际测量时是在标准条件下得到的：Pin 取标准光强：AM 条件，即在 25℃下， Pin= 1000W / m 2。 2．光伏系统综合效率（PR） η总＝η1×η2×η3 光伏阵列效率η1：是光伏阵列在 1000 W/m2 太阳辐射强度下实际的直流输出功率与标称功率之比。光伏阵列在能量转换过程中的损失包括：灰尘/污渍，组件功率衰减，组件串联失配损失、温升损失、方阵相互遮挡损失、反射损失、光谱偏离损失、最大功率点跟踪精度及直流线路损失等，目前取效率86%计算。 逆变器转换效率η2:是逆变器输出的交流电功率与直流输入功率之比，取逆变器效率97%计算。 交流并网效率η3:是从逆变器输出，至交流配电柜，再至用户配电室变压器10 KV 高压端，主要是升压变压器和交流线缆损失，按96%计算。 3．理论发电量计算 太阳电池的名牌功率是在标准测试条件下测得的，也就是说在入射功率为1000W/m2的光照条件下，1000Wp 太阳电池 1 小时才能发一度电。而实际上，
同一天不同的时间光照条件不同，因此不能用系统的容量乘以日照时间来预测发电量。计算日发电量时，近似计算： 理论日发电量=系统峰值功率(kw)x等效日照小时数(h)x系统效率 等效峰值日照小时数h/d=（日太阳辐照量m2/d）/1kW/m2 （日照时数：辐射强度≥120W/m2的时间长度） 二、影响发电量的因素 光伏电站的发电量由三个因素决定：装机容量、峰值小时数、系统效率。当电站的地点和规模确定以后，前两个因素基本已经定了，要想提高发电量，只能提高系统效率。 自然原因：温度折减、不可利用太阳光； 设备原因：光伏组件的匹配度、逆变器、箱变的效率、直流线损、交流线损、设备故障，光伏组件衰减速度超出预期； 人为原因：设计不当、清洁不及时。 三、影响光伏发电效率的具体情况如下： 1．温度折减 对系统效率影响最大的自然因素就是温度。温度系数是光伏组件非常重要的一个参数。一般情况下，晶硅电池的温度系数一般是～%/℃，非晶硅电池的温度系数一般是%/℃左右。而光伏组件的温度并不等于环境温度。下图就是光伏组件输出功率随组件温度的变化情况。 在正午12点附近，图中光伏组件的温度达到60摄氏度左右，光伏组件的输出功率大约仅有85%左右。除了光伏组件，当温度升高时，逆变器等电气设备
太阳能电池板日发电量 简易计算方法 太阳能交流发电系统是由太阳电池板、充电控制器、逆变器和蓄电池共同组成；太阳能直流发电系统则不包括逆变器。为了使太阳能发电系统能为负载提供足够的电源，就要根据用电器的功率，合理选择各部件。太阳能发电系统的设计需要考虑如下因素： Q1、太阳能发电系统在哪里使用？该地日光辐射情况如何？ Q2、系统的负载功率多大？ Q3、系统的输出电压是多少，直流还是交流？ Q4、系统每天需要工作多少小时？ Q5、如遇到没有日光照射的阴雨天气，系统需连续供电多少天？ 下面以(负载)100W输出功率，每天使用6个小时为例，介绍一下计算方法： 1. 首先应计算出每天消耗的瓦时数(包括逆变器的损耗)： 若逆变器的转换效率为90％，则当输出功率为100W时，则实际需要输出功率应为100W/90％=111W；若按每天使用6小时，则耗电量为111W*6小时=666Wh，即0.666度电。 2. 计算太阳能电池板： 按每日有效日照时间为5小时计算，再考虑到充电效率和充电过程中的损耗，太阳能电池板的输出功率应为666Wh÷5h÷70% =190W。其中70％是充电过程中，太阳能电池板的实际 使用功率。 3. 180瓦组件日发电量 180×0.7×5=567WH=0.63度 1MW日发电量=1000000×0.7×5=3500,000=3500度 例2：安10w灯，每天照明6小时，3个连雨天，如何计算太阳能电池板wp?以及12V蓄 电池ah? 每天的用电量: 10W X 6H= 60WH, 计算太阳能电池板: 假设你安装点的平均峰值日照时数为4小时.
则:60WH/4小时, = 15WP 太阳能电池板. 再计算充放电损耗, 以及每天需要给太阳能电池板的补充: 15WP/0.6= 25WP, 也就是一块25W的太阳能电池板就够了. 再计算蓄电池. 60WH/12V=5AH. 每天要用12V5AH的电量. 三天则为12V15AH. 蓄电池配置需要设计成每天的用电量不超过20%, 或连续阴雨天内用电量不超过50%. 以达 到蓄电池最长寿命要求． 这样我们得出此系统的蓄电池为26AH－30AH足够． 例3：用6小时要充满12V45安的蓄电池要多少瓦的太阳能电池板？ 12V45安的蓄电池为648瓦时(？) 6小时要充满的话太阳能电池板理论上只要108瓦但实际因为日照强度温度光伏控制器效率整体效率等因素影响108瓦的电池板6小时是冲不满12V45安蓄电池的将整体效率按0.8计算你需要选择135瓦的太阳能电池组件顺便说一句铅酸蓄电池的最佳充电电流是1/10电池容量电流也就是4.5A 过大的充电电流将加快电池极 板硫化影响电池寿命。 最简单计算方法： 电池：12V×45A=540WH 太阳能板功率=540/6/0.8(损耗)=112.5W 例4：请问2块20瓦(36片)太阳能电池板给12伏17安蓄电池充电需几个小时？一块普通的12v4AH的蓄电池，那用那两块太阳能电池板给它充电需要几小时呀？ 1.20W的太阳能板工作电压一般是17.2V,电流是1.15A。如果板子质量不错，实测电流一般 在1.1A（本人测试过）。 2.假设你说的6小时光照是中午到下午这段时间，那么可以算4小时全功率发电，也就是说
