电阻分类、标识及识读
一、实验目的：
1.了解电阻的分类
2.掌握电阻的标识及识读方法
二、实验器材：电阻若干
三、实验内容
1.电阻分类
1.1按结构可分为：可变电阻和固定电阻
1.1.1可变电阻(大致分为14种)
合成碳膜电位器、有机实心电位器、金属玻璃釉电位器、线绕电位器、金属膜电位器、导电塑料电位器、带开关的电位器、预调式电位器、直滑式电位器、双连电位器、多连电位器（四连）、无触点电位器。
电位器是一种机电元件，它靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。
1）合成碳膜电位器
是目前使用最多的一种电位器。其电阻体是用碳黑、石墨、石英粉、有机粘合剂等配制的混合物，涂在胶木板或玻璃纤维板上制成的。
优点：分辨率高、阻值范围宽。
缺点：滑动噪声大、耐热耐湿性不好。
用途：
品种：
普通合成碳膜电位器
带开关小型合成碳膜电位器
单联带开关（无开关）电位器
双联同轴无开关（带开关）电位器
双联异轴无开关（带开关）电位器
小型精密合成碳膜电位器
推拉开关合成碳膜电位器
直滑式合成碳膜电位器
精密多圈合成碳膜电位器等。
2）有机实心电位器
是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。
优点：耐热性好、功率大、可靠性高、耐磨性好。
缺点：温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。
用途：在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。
品种：
小型实心电位器
直线式实心电位器
对数式实心电位器。
3）金属玻璃铀电位器
用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。
优点：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨。
缺点：接触电阻和电流噪声大。
用途：
4）绕线电位器
将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘架上制成。
优点：是接触电阻小，精度高，温度系数小；
缺点：分辨力差，阻值偏低，高频特性差。
用途：主要用作分压器、变阻器、仪器中调零和工作点等。
品种：有普通线绕电位器、普通多圈线绕电位器、精密多圈线绕电位器、直滑式精密多圈线绕电位器、函数式精密多圈线绕电位器等。
5）金属膜电位器
电阻体可由合金膜、金属氧化膜、金属箔等分别组成。
优点：分辩力高、耐高温、温度系数小、动噪声小、平滑性好。
缺点：阻值范围小、耐磨性不好
用途：
6）导电塑料电位器
用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP 电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。
优点：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、耐化学腐蚀；
缺点：
用途：用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
7）带开关的电位器
有旋转式开关电位器、推拉式开关电位器、推拉开关式电位器。
用途：多用于黑白电视机中作音量控制兼电源开关。小型旋转式带开关电位器主要用于半导体收音机或其它小型电子产品中作音量控制（或电流、电压调节）兼电源开关。
种类：开关位数有单刀单掷、单刀双掷和双刀单掷。
8）预调式电位器
在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。
9）直滑式电位器
采用直滑方式改变电阻值。
其电阻体为长方条形，它是通过与滑座相连的滑柄作直线运动来改变电阻值的。
用途：一般用于电视机、音响中作音量控制或均衡控制。
10）单联电位器与双联电位器：
单联电位器：由一个独立的转轴控制一组电位器；
双联电位器：通常是将两个规格相同的电位器装在同一转轴上，调节转轴时，两个电位器的滑动触点同步转动。也有部分双联电位器为异步异轴。
11）无触点电位器
消除了机械接触，寿命长、分光电式电位器、磁敏式电位器等。
12）步进电位器
由步进电动机、转轴电阻体、动触点等组成。动触点可以通过转轴手动调节，也可由步进电动机驱动。
用途：多用于音频功率放大器中作音量控制。
13）单圈电位器与多圈电位器：
单圈电位器：它的滑动臂只能在不到360度的范围内旋转，一般用于音量控制；
多圈电位器：它的转轴每转一圈，滑动臂触点在电阻体上仅改变很小一段距离，其滑动臂从一个极端位置到另一个极端位置时，转轴需要转动多圈。一般用于精密调节电路中。
14）贴片式电位器：也称片状电位器，是一种无手动旋转轴的超小型直线式电位器，调节时需使用螺钉旋具等工具。
种类：分为1. 单圈电位器;2. 多圈电位器——属精密电位器，有立式与卧式两种结构。
1.1.2固定电阻

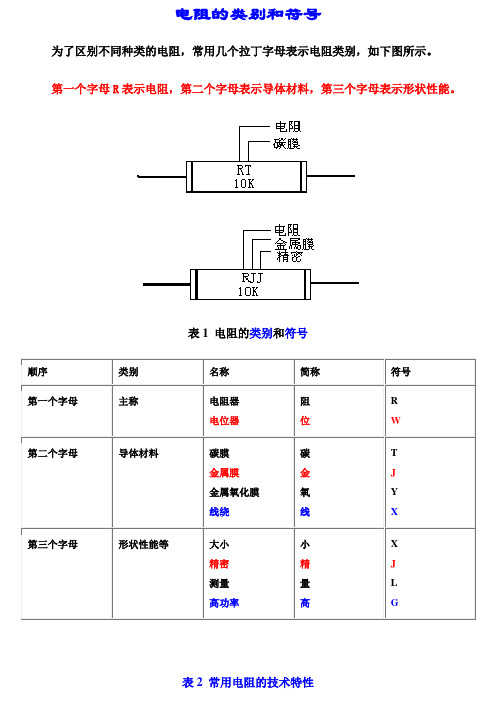

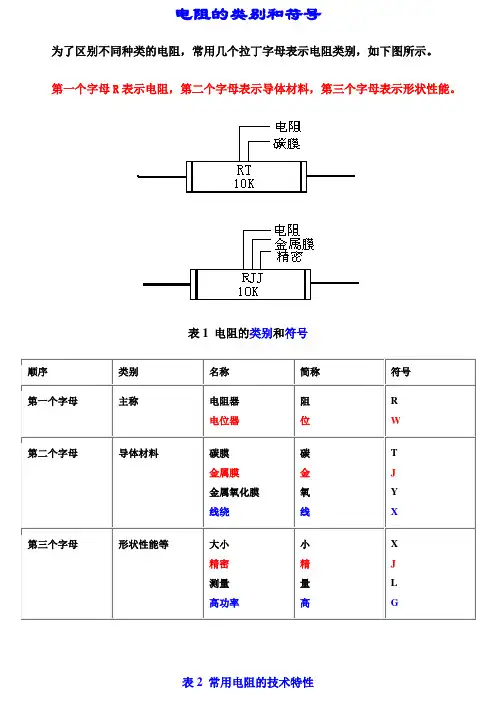

1.2按介质材料分：
1.2.1 线绕电阻器：制作工艺：绕线电阻器，用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。
优点：绕线电阻具有较低的温度系数，阻值精度高，稳定性好，耐热耐腐蚀，缺点：是高频性能差，时间常数大；
用途：主要做精密大功率电阻使用。
1）通用线绕电阻器
2）精密线绕电阻器
3）大功率线绕电阻器
4）高频线绕电阻器。
1.2.2薄膜电阻器：
制作工艺：薄膜电阻器用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。
1）碳膜电阻器：将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。
2）合成碳膜电阻器：将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压，高阻，小型电阻器。
3）金属膜电阻器：用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高，稳定性好，噪声，温度系数小。在仪器仪表及通讯设备中大量采用。
4）金属氧化膜电阻器：在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物，所以高温下稳定、耐热冲击、负载能力强。
5）化学沉积膜电阻器：用单纯的化学反应在绝缘基体(需经活化处理)上沉积一层电阻膜而制成的，它主要用来弥补金属膜电阻器的低阻值部分。它的工艺特点是将基体经过敏化、活化处理后，再进行化学沉积制成电阻膜。这种电阻器的优点是生产效率高、设备简单，可以沉积任何形状的基体。但重复性差，薄膜易受潮气和电解腐蚀的影响，所以需要外加可靠的保护层。
6）玻璃釉膜电阻器：将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。耐潮湿、高温、温度系数小，主要应用于厚膜电路。
1.2.3实心电阻器：
1）无机合成实心碳质电阻器
2）有机合成实心碳质电阻器。
1.2.4敏感电阻器：
（1）压敏电阻器（RV ）：
（2）热敏电阻器（RT ）：
是一种对温度反应较敏感、阻值会随着温度的变化而变化的非线性电阻器，通常由单晶、多晶半导体材料制成。
（3）光敏电阻器（RG ）：
（4）力敏电阻器（RL ）：
（5）气敏电阻器（RQ ）：
（6）湿敏电阻器（RS ）：
1.3按其它形式分
1.3.1 贴片电阻：底色为黑色（贴片电容底色为土黄色）
1.3.2 排阻(网络电阻，用符号RN 表示)
2.电阻的标识方法及标称阻值表
2.1 电阻器的标称阻值系列
为了使工厂生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多，国家有关部门规定了一系列的阻值作为产品的标准，这一系列的阻值就叫做电阻的标称阻值。电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系，普通电器设备一般不常采用。
对E6系列的电阻规定六个基本数；
对E12系列的电阻规定十二个基本数；
对E24系列的电阻规定二十四个基本数，其它误差系列的标称值数目以此类推。见附表1-1。
从这些数系中稍加分析不难看出，同一数系中相邻两数的比例基本上是相等的。E6数系的公比为610=1.4687≈1.5；E12数系的公比为1210=1.2115≈1.2；E24数系的公比为2410=1.1007≈1.1。知道了数系的公比后，就可以求出数系中的各个值，也就是说某数系相邻两数中前一个数值乘上公比值等于后一个数值。这样的规定还能保证在同一数系中相邻两值中较小数值的正偏差与较大数值的负偏差彼此衔接或重迭，所以制造出来的电阻器，都可以按照一定标称值和误差分选。
2.2 电阻器的标称阻值标示方法
电阻器的标称阻值一般都标在电阻体上，其标志有四种：
直标法、文字符号法、数码法和色标法。
2.2.1 直标法 用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值和技术参数，电阻值单位欧姆用“Ω”表示，千欧用“K Ω”表示，兆欧用“M Ω”表示，吉欧用“G Ω”表示，允许偏差直接用百分数或用Ⅰ（±5%）；Ⅱ（±10%）；Ⅲ（±20%）表示。如图1所示。
图1 560K Ω±5% 5W 4.7K Ω±10% 1W 1.8M Ω±20% 5W
2.2.2 文字符号法
用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差用文字符号表示：B （±0.1%）、C（±0.25%）、D（±0.5%）、F（±1%）、G（±2%）、J（±5%）、K（±10%）、M（±20%）、N（±30%）。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二小数阻值。如图2所示。
图2
2.2.3 数码法
用两位、三位或四位阿拉伯数字表示。对于三位表示法前两位数字表示阻值的有效数，第三位数字表示有效数后面零的个数。当阻值小于10欧时，常以×R×表示，将R看作小数点。单位为欧姆。偏差通常采用符号表示：B（±0.1%）、C（±0.25%）、D（±0.5%）、F（±1%）、G（±2%）、J（±5%）、K（±10%）、M（±20%）、N（±30%）。如图3所示。
图3
2.2.4 色标法
用不同的色带（环）或点在电阻器表面标出标称阻值和允许偏差（参看附表）。
1)两位有效数字的色标法：
普通电阻用四条色带表示标称阻值和允许偏差，其中前三条表示阻值，第四条表示偏差，第一、二条色带表示有效数字，第三条色带表示倍率（10的乘方数），第四条色带表示允许偏差。如图4所示。
图4
2) 三位有效数字的色标法：精密电阻用五条色带表示标称阻值和允许偏差，其中前四条表示阻值，第五条表示偏差，第一、二、三条色带表示有效数字，第四条色带表示倍率（10的乘方数），第五条色带表示允许偏差。如图5所示。
图5
3.3MΩ±10%
2.7KΩ±10% 6.8Ω±5% 1.5MΩ±20%
8.2Ω±5%
22KΩ±2%
3) 色环电阻第一色带（环）的确定方法：
①偏差环与其它环间距较大。
②偏差环较宽。
③第一环距端部较近。
④有效数字环无金、银色。（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。四色环电阻的偏差环一般是金、银、白）
⑤偏差环无橙、黄色。（解释：若某端环是橙或黄色，则一定是第一环。）
⑥试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ，说明读反。
⑦试测。用上述还不能识别时可进行试测，但前提是电阻器必须完好。
应注意的是有些厂家不严格按第1、2、3条生产，以上各条应综合考虑。
4）电阻底色含义：
①蓝色代表金属膜电阻；
②灰色的通常代表氧化膜电阻；
③米黄色(土黄色)代表炭膜电阻；
④棕色代表实心电阻；
⑤绿色通常代表线绕电阻；
⑥白色代表水泥电阻；
⑦红色、棕色塑料壳的，那是无感电阻。
5）色环电阻与色环电感的外观区别：
色环电感底色为绿色，两头尖，中间大，读数也与色环电阻一样，只是单位为微亨(μH)。
附表1 色环电阻器色标符号规定
