非晶带材
1 范围
本标准规定了非晶带材的定义和分类、技术要求、试验方法、验收规则等。
本标准适用于制造配电变压器、中频变压器、高频开关电源变压器、脉冲变压器、互感器、滤波电感和电抗器、共模电感、磁放大器和饱和电感、传感器等铁芯以及磁屏蔽用的非晶、纳米晶软磁合金带材（以下简称带材）。
2 引用标准
3 术语和定义、分类
4 要求
4.1 化学性能
本标准规定的各类非晶带材应符合表1、表2、表3、表4中相应的化学性能。
合金的牌号和化学成分（熔炼分析）如表1、表2、表3、表4中的规定，化学成分不作为判定依据。如需方有特殊要求，其化学成分也可由供需双方协商确定。
表2 钴基非晶软磁合金的化学性能
表3 铁镍基非晶软磁合金的化学性能
注1：表中符号at为元素的原子数分数。
注2：表中化学成分表达式中的M为一种或者几种其他过渡金属元素。
注3：牌号中的字母J、H分别代表材料退火后具有矩形磁滞回线和低剩磁扁平滞回线特性，无字母的表示普通磁滞回线特性。
4.2 物理性能
4.2.1 尺寸及允许偏差
4.2.1.1 尺寸范围
带材宽度为0.5mm～220mm,厚度为0.015mm～0.050mm。供货带材具体尺寸由供需双方在上述尺寸范围内协商确定。
4.2.1.2 尺寸允许偏差
4.2.1.2.1 厚度允许偏差
同一炉带材沿长度方向的厚度偏差应在平均厚度的±10%以内，在宽度方向的厚度偏差应在±0.002mm以内。
4.2.1.2.2 宽度允许偏差
带材的宽度允许偏差应符合表5的规定。
4.2.2 外形
带材应平整光滑，不应有影响使用的波浪形、皱褶等缺陷。边缘不应有裂口和毛刺。
4.2.3 重量
带材按实际重量交货。
4.2.4 交货状态
带材一般为制备态，成卷或成条交货。
4.2.5 磁性能
带材的磁性能应符合表6的规定。表中的磁性能是经过热处理后的数据。
注1：表中的磁性能为材料经过供方提供的热处理厚按照标准方法测得的数值。
注2：牌号中的字母J、H分别代表材料退火后具有矩形磁滞回线和低剩磁扁平滞回线特性，无字母的表示普通磁滞回线特性。
4.2.6 弯曲韧性
带材应有良好的弯曲韧性，按？？？？条试验后不应产生破裂或断裂。
4.2.7 表面质量

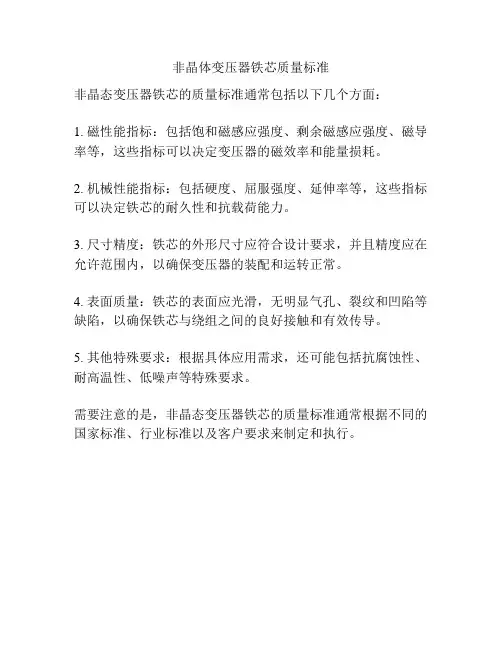

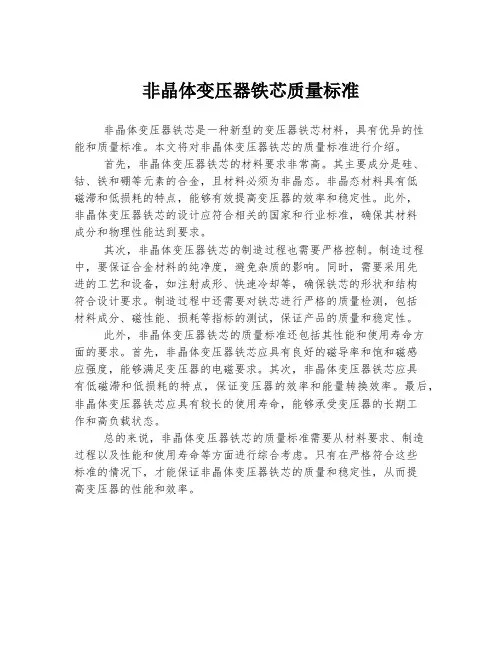

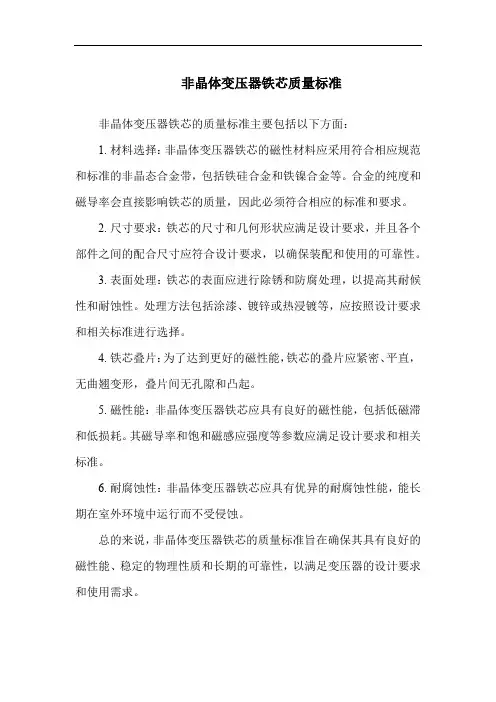

带材表面不应有锈蚀、油脂、连续可见的氧化色以及尺寸大于1.0mm的针孔。透光可见的针孔在每平方厘米上不应多于一个。
5 实验方法
5.1 化学性能
化学性能按GB/T 223规定的有关方法进行。
5.2 物理性能
5.2.1 尺寸测量
带材厚度的测量采用最小分度值为0.001mm的量具进行。
带材宽度的测量采用最小分度值为0.1mm的量具进行。
5.2.2 外形检查
带材的外形应目视检查。
5.2.3 磁性能测量
带材的磁性能测量用试样，为带材卷绕的环形铁芯并进行热处理。
测量方法按照GB/T 3657、GB/T 3658或GB/T 19346的规定进行。
5.2.4 弯曲韧性试验
取不小于1 m长度的带材，自由面向内，紧贴直径为3mm的抛光钢棒回折180°，整条带从头至尾通过。
5.2.5 表面质量检查
带材的表面质量应目视检查。针孔尺寸测量用分度值为0.1mm的量具进行。
6 验收规则
6.1 检查和验收
带材的检查和验收由供方技术监督部门进行。
6.2 组批规则
带材应按批提交检查和验收，每批由同一牌号、同一炉号、同一尺寸的带材组成。
6.3 取样部位与取样数量
6.3.1 化学成分分析
每炉号合金带材取一个试样。
6.3.2 磁性能
对于非自动卷取的带材，分别在每批带材的头部、中间和尾部各取一个试样。对于自动卷取的带材，分别在每卷带材的尾部各取一个试样。
6.3.3 弯曲韧性
对于非自动卷取的带材，分别在每批带材的头部、中间和尾部各取一个试样。对于自动卷取的带材，分别在每卷带材的尾部各取一个试样。
6.3.4 复验和判定规则
6.4.1 磁性能初检不合格时，允许取双倍数量的试样进行复验，复验结果全部合格时，本批带材判定合格；否则应叛废。复验时允许调整热处理制度。
6.4.2 弯曲韧性初检不合格时，应取双倍数量的试样进行复验，；复验结果全部合格时，本批带材判定合格；否则应判废。
6.4 检验报告
检验报告的内容应包括带材类型、检验项目及合同约定的其他技术要求。当用户需要时，生产者应在发出之日内起
6.5 合格判定
6.5.1除“其他要求”外，检验结果符合本标准规定的所有技术要求为合格品。
6.5.2除“其他要求”外，检验结果不符合本标准规定的任何一项技术要求为不合格品。
7 交货和验收
交货时，….
8 运输和贮存
成盘（卷）的带材中心应衬以硬纸质、塑料或金属芯轴，带材卷不允许用金属丝捆扎，应用防潮纸或塑料薄膜进行包裹，装入箱（桶）内窜动。包装箱应能够保证带材在贮存和运输过程中不损坏且带材应按品种运输与贮存，防潮，不能与其他物品相混杂。
全球第二大非晶合金带材生产商毛利率可能高达100% 全球第二大非晶合金带材生产商--安泰科技非晶带材 毛利率可能高达100% 非晶带材技术壁垒非常高，目前全世界仍仅有安泰科技和日本日立金属能够生产。 安泰科技高管透露，公司4万吨非晶带材项目将在今年3月底全部建成投产，将成为全球第二大非晶合金带材生产商，2010年非晶带材销售计划为1.2万吨以上，成本在1.5万元/吨以下，销售价格为2.8-3.1万元/吨，也就是说毛利率可能高达100%。 安泰科技从事非晶材料的研制已经有20年时间，安泰科技目前还处在追赶者的地位，但所幸的是安泰科技在追赶者中遥遥领先，因为除了日立金属和安泰科技外，世界上基本上没有第三家公司可以批量生产非晶带材的技术和工艺。按照安泰科技刚刚开始的扩产计划,未来三年内,非晶产能也将扩展到5万吨。一旦产能能够顺利扩展,未来非晶材料市场将只属于日立金属和安泰科技两家所有。 对于非晶带材市场来说，中国需求一直被压抑着。非晶变压器的推广一直处于缓慢迈步状况。市场普遍认为，此前非晶带材全球仅有日立金属一家供应商，处于产业战略的考虑，在国内厂商实现量产之前，国内的需求一直被压抑。截
止08年底的数据显示，OECD组织已经有超过15%的配电变压器更换为非晶合金变压器，而同期国内市场仅仅1%实现了更换。市场前景可见一斑。显然，随着安泰科技非晶带材的量产，国内长期压抑的需求将得以释放。 目前，非晶带材的热试已经成功，2010年产量3.5 万-4万吨，公司目前积极扩充产能，到2011年产能将达到10万吨，发改委之所以没有出台扶持策，主要就是因为公司前期没有量产，随着公司4万吨项目的推进，发改委有望出台策强推公司产品。目前非晶产品的完全成本在1.3万元/吨，随着产量上去，成本有望进一步降低到1.2万元/吨以下。 简单测算下，如果2009年产能可以达到3.5万吨，按照3万元/吨的销售价格，考虑所得税和销售费用率，每吨利润1.4万元，非晶带材项目明年利润可贡献4.5-5亿。而10万吨量产后，利润可能突破15亿，不考虑增资扩股，远期的每股收益将达3元以上，那么长期我们对股价的想象空间将从此打开。 —————————— 安泰科技:正与国家电网就采购非晶带材谈判 2010年01月25日 1月25日，安泰科技(000969.SZ)董事会秘书张晋华接受电话采访时表示，“国家电网正与安泰科技就采购非晶带材产品展开讨论，近期有望出结果。毕竟公司4万吨/年的非晶
铁基非晶合金如铁硅合金，具有高饱和磁通密度、低铁损、低密度和价廉等优点，是制造航空变压器较理想的铁芯材料。铁基非晶带材哪家好？您可以选择安徽华晶机械有限公司，下面小编为您简单介绍，希望给您带来一定程度上的帮助。 铁硅硼合金具有高电阻和极低铁损，容易形成低剩磁状态，其脉冲磁特性明显优于晶状硅钢和玻莫合金，是制造脉冲变压器的铁芯材料。铁基非晶合金还具有很高的磁致伸缩效应和高的电阻率，其非晶条带有利于制成快速响应的传感器，因此是一种新型传感器材料。钴基非晶合金的磁通密度和磁导率高，热稳定性好，同时还具有较高的耐磨性和耐蚀性，是一种性能优良的磁头材料。由于其没有晶界，所以用其制成的磁头可避免尖部脱落，磁头与磁带的摩擦噪音也比一般磁头小，音响效果好，且使用寿命长。
非晶合金材料是20 世纪70 年代问世的一种新型合金材料，它采用国际先进的超急冷技术将液态金属以1X106℃/S 冷却速度直接冷却形成厚度0.02 ～0.04mm 的固体薄带，得到原子排列组合上具有短程有序，长程无序特点的非晶合金组织，这种合金具有许多独特性能特点，如优异的磁性、耐蚀性、耐磨性、高硬度、高强度、高电阻率等。 安徽华晶机械有限公司位于安庆长江大桥经济开发区。是人民解放军第4812工厂全资子公司。公司经营以机械制造为主，拥有各类专业生产、检验试验设备94台（套），涉及铸造、橡胶制品、压力容器、制造等多个行业，主要从事非晶软磁设备、空压机及气源设备、橡胶件（含特种橡胶件）、餐余垃圾处理设备、铸件、机械加工等产品的研制、生产、经营和服务。
自成立以来，公司上下高度重视技术创新和产品结构升级工作，建立了以市场为导向，努力满足用户需求的产品研发体系。公司坚持以跨越发展的思想为指导，秉承敬业、高效、求实、创新的优良传统，继续依托军工技术和“中”牌品质，为广大新老客户提供更优良的产品和服务。
铁基纳米晶合金 一、简介： 铁基纳米晶合金是由铁元素为主，加入少量的Nb、Cu、Si、B元素所构成的合金经快速凝固工艺所形成的一种非晶态材料，这种非晶态材料经热处理后可获得直径为的，弥散分布在非晶态的基体上，被称为微晶、纳米晶材料或纳米晶材料。微晶直径10-20 nm, 适用频率范围50Hz-100kHz. 二、背景介绍： 1988年日本的Yoshizawa等人首先发现,在Fe-S-iB非晶合金的基体中加入少量Cu和 M(M=Nb,Ta,Mo,W等),经适当的温度晶化退火以后,可获得一种性能优异的具有bcc结构的超细晶粒(D约10nm)软磁合金。这时材料磁性能不仅不恶化,反而非常优良,这种非晶合金经过特殊的晶化退火而形成的晶态材料称为纳米晶合金。其典型成份为 Fe7315Cu1Nb3Si1315B9,牌号为Finemet。其后,Suzuki等人又开发出了Fe-M- B(M=Zr,Hf,Ta)系,即Nanoperm系。到目前为止,已经开发了许多纳米晶软磁材料,包括:Fe基、Co基、Ni基[2]。由于Co基和Ni基不易于形成K、Ks同时为零的非晶态或晶态合金,如果没有特殊情况,实用价值不大。 三、铁基纳米晶软磁合金的制备方法 纳米晶软磁合金的制备一般采用非晶晶化法。它是在用快淬法、雾化法、溅射法等制得非晶合金的基础上,对非晶合金在一定的条件下(等温、真空、横向或纵向磁场等)进行退火,得到含有一定颗粒大小和体积分数的纳米晶相。近年来,也有一些研究者采用高能球磨法制备纳米晶软磁合金。 四、纳米晶软磁合金的结构与性能 纳米晶软磁合金的典型成份为Fe7315Cu1Nb3Si1315B9。随着研究的不断进行,合金化元素几乎遍及整个元素周期表。从合金的化学成份在合金中的作用看,可以分为4类: (1). 铁磁性元素:Fe、Co、Ni。由于Fe基合金具有高Bs的优势,且纳米晶合金可以实现K和Ks同时为零,因而使L值很高、损耗很低,价格便宜,成为当今研究开发的中心课题。 (2). 非晶形成元素:主要有Si、B、P、C等。对于纳米晶软磁合金带材,一般都是先形成非晶带,然后通过退火使材料出现纳米晶,因而非晶化元素是基本元素。特别是B对形成非晶有利,成为几乎所有纳米晶软磁合金的构成元素,含量在5at%~15at%之间。Si也是
成型后的非晶合金铁心，在退火时需附加直流磁场来改善其磁特性。非晶带材生产哪家好？您可以选择安徽华晶机械有限公司，下面小编为您简单介绍，希望给您带来一定程度上的帮助。 其原理是：将非晶合金铁心沿带材长度方向放在磁场中，引起非晶合金带材单轴各向异性的磁畴排列，以此获得良好的磁畴取向。场强的大小，是改善非晶合金铁心磁特性的关键。当采用的场强大于非晶合金铁心材料磁性能的最小饱和值时，该磁场不会对铁心最终的磁特性产生有益或有害影响。因此，铁心退火时常用的场强与非晶合金材料磁性能的饱和值保持一致或略大即可。由于成分、电磁特性等不同，国产与进口非晶合金带材铁心退火时的场强有明显差异。试验表明：进口非晶合金带材铁心退火时的场强为800A／m，或磁场电流大小在500～800A，可保证退火时铁心材料饱和；而国产非晶合金带材铁心退火时的场强需2000A／m左右，或磁场电流大小在1400A时可保证退火时铁心材料饱和，才能达到最佳的退火效果。
非晶合金材料是20 世纪70 年代问世的一种新型合金材料，它采用国际先进的超急冷技术将液态金属以1X106℃/S 冷却速度直接冷却形成厚度0.02 ～0.04mm 的固体薄带，得到原子排列组合上具有短程有序，长程无序特点的非晶合金组织，这种合金具有许多独特性能特点，如优异的磁性、耐蚀性、耐磨性、高硬度、高强度、高电阻率等。 安徽华晶机械有限公司位于安庆长江大桥经济开发区。是人民解放军第4812工厂全资子公司。公司经营以机械制造为主，拥有各类专业生产、检验试验设备94台（套），涉及铸造、橡胶制品、压力容器、制造等多个行业，主要从事非晶软磁设备、空压机及气源设备、橡胶件（含特种橡胶件）、餐余垃圾处理设备、铸件、机械加工等产品的研制、生产、经营和服务。
非晶合金介绍 发布时间：2012-9-22 阅读次数：139 字体大小: 【小】【中】【大】 铁基非晶合金(Fe-based amorphous alloys) 铁基非晶合金是由80%Fe及20%Si,B类金属元素所构成,它具有高饱和磁感应强度（1.54T），磁导率、激磁电流和铁损等各方面都优于硅钢片的特点，特别是铁损低（为取向硅钢片的1/3－1/5），代替硅钢做配电变压器可节能60－70%。铁基非晶合金的带材厚度为0.03mm左右，广泛应用于配电变压器、大功率开关电源、脉冲变压器、磁放大器、中频变压器及逆变器铁芯, 适合于10kHz 以下频率使用 由于超急冷凝固，合金凝固时原子来不及有序排列结晶，得到的固态合金是长程无序结构，没有晶态合金的晶粒、晶界存在，称之为非晶合金，被称为是冶金材料学的一项革命。这种非晶合金具有许多独特的性能，如优异的磁性、耐蚀性、耐磨性、高的强度、硬度和韧性，高的电阻率和机电耦合性能等。由于它的性能优异、工艺简单，从80年代开始成为国内外材料科学界的研究开发重点。 在以往数千年中，人类所使用的金属或合金都是晶态结构的材料，其原子三维空间内作有序排列、形成周期性的点阵结构。 而非晶态金属或合金是指物质从液态（或气态）急速冷却时，因来不及结晶而在室温或低温保留液态原子无序排列的凝聚状态，其原子不再成长程有序、周期性和规则排列，而是出于一种长程无序排列状态。具有铁磁性的非晶态金合金又称铁磁性金属玻璃或磁性玻璃，为了叙述方便，以下均称为非晶态合金。 发展史 1960年美国Duwez教授发明用快淬工艺制备非晶态合金为始。其间，非晶软磁合金的发展大体上经历了两个阶段：第一个阶段从1967年开始，直到1988年。1984年美国四个变压器厂家在IEEE会议上展示实用非晶配电变压器则标志着第一阶段达到高潮，到1989年，美国AlliedSignal公司已经具有年产6万吨非晶带材的生产能力，全世界约有100万台非晶配电变压器投入运行，所用铁基非晶带材几乎全部来源于该公司。从1988年开始，非晶态材料发展进入第二阶段。这个阶段具有标志性的事件是铁基纳米晶合金的发明。1988年日本日立金属公司的Yashiwa等人在非晶合金基础上通过晶化处理开发出纳米晶软磁合金（Finemet）。1988年当年，日立金属公司纳米晶合金实现了产业化，并有产品推向市场。1992年德国VAC公司开始推出纳米晶合金替代钴基非晶合金，尤其在网络接口设备上，如ISDN，大量采用纳米晶磁芯制作接口变压器和数字滤波器件。 制作方法 1.水淬法 2.铜模吸铸法 3.铜模喷铸法 4.甩带 5.定向凝固 6.粉末冶金 7.高能球磨等
推广国产非晶合金带材应用的几个技术关键 随着国产非晶合金带材制造技术的不断改进，其性能得到进一步提升，这为其应用推广打下了良好基础。实践证明，变压器制造企业在不修改任何设计方案沿用传统变压器装配工艺的情况下，可完全使用国产非晶合金带材铁心替代进口非晶合金带材铁心。由于国内外非晶合金带材特性的某些差异，在推广国产非晶合金带材应用中，以下一些保证铁心性能指标和质量水平的关键点需要重视。 目前国内生产非晶合金带材铁心的剪切机，均是采用双滚轮挤压输送。如果带材的弧口向下，带材边缘在托架上不易滑行；如果带材的弧口面向上，带材又容易从托架上侧滑；而且非晶合金带材在剪切机上堆叠时也容易滑落或错位。根据试验，国产非晶合金带材的最佳剪切方案是：每2卷或3卷需要剪切的带材中，下层1卷带材弧口向上，上层带材（1卷或2卷）弧口向下。此送料方式，可确保带材在剪切机出料口呈一定刚性，在两根托架上平稳输送；且落料堆叠时，不会侧滑。铁心成型时，由于国产非晶合金带材呈弧形，必须增大模板对铁心侧面的压紧力，保证铁心的物理尺寸达到设计要求。带模板成型后的铁心，可采用适当的方法整平端面。虽然由此产生的铁心内在应力比进口非晶合金带材大一些，但通过后续合理的热处理工艺技术，可以完全消除这些应力，恢复其磁特性。 另外，由于国产非晶合金带材的脆性比进口带材要大，因此在变压器装配过程中，要控制铁心打开和闭合接头时对带材的损伤，防止带材脆裂；而且，装配过程中形成的碎片必须严格清除干净，防止进入线圈和变压器油箱，否则，对变压器运行非常危险。 半成品的铁心，需要在铁心的两个端面涂敷绝缘材料，加以形状的固定和保护，以适合非晶合金铁心的包装、运输、储存和变压器的装配。这看似简单的要求，却对于国产非晶合金带材铁心的最终性能有着很大的影响。目前用户常用的两种封装用绝缘材料是环氧树脂和胶水。由于国产非晶合金带材的板型横向呈一定的弧形，涂敷环氧树脂固化后，在铁心边缘的带材会造成新的局部机械应力，由此会增加铁心的空载损耗和激磁功率。而涂敷胶水的铁心，明显不存在上述情况。因此，建议优先选择涂敷胶水。
非晶合金带材 一非晶合金带材介绍 在日常生活中人们接触的材料一般有两种：一种是晶态材料，另一种是非晶态材料。所谓晶态材料，是指材料内部的原子排列遵循一定的规律。反之，内部原子排列处于无规则状态，则为非晶态材料，一般的金属，其内部原子排列有序，都属于晶态材料。科学家发现，金属在熔化后，内部原子处于活跃状态。一但金属开始冷却，原子就会随着温度的下降，而慢慢地按照一定的晶态规律有序地排列起来，形成晶体。如果冷却过程很快，原子还来不及重新排列就被凝固住了，由此就产生了非晶态合金，制备非晶态合金采用的正是一种快速凝固的工艺。将处于熔融状态的高温钢水喷射到高速旋转的冷却辊上。钢水以每秒百万度的速度迅速冷却，仅用千分之一秒的时间就将1300℃的钢水降到200℃以下，形成非晶带材。根据带材的宽度可分为窄带非晶带材（100mm 以下），宽带非晶带材（140mm以上）。性能方面具有最高的饱和磁感应强度，高导磁率、低矫顽力、低损耗、低激磁电流和良好的度稳定性和时效稳定性。带材均匀、稳定性高、柔韧性好，不易断，具有较高的填充系数。
图1 非晶合金带材 1.非晶带材分类 (1)铁基非晶合金，主要元素是铁、硅、硼、碳、磷等。它们的特点是磁性强（饱和磁感应强度可达1.4T～1.7T）、磁导率、激磁电流和铁损等软磁性能优于硅钢片，价格便宜，最适合替代硅钢片，特别是铁损低（为取向硅钢片的1/3～1/5），代替硅钢做配电变压器可降低铁损60%～70%。铁基非晶合金的带材厚度为0.03毫米左右，广泛应用于中低频变压器的铁心（一般在10千赫兹以下），例如配电变压器、中频变压器、大功率电感、电抗器等。 (2)铁镍基非晶合金，主要由铁、镍、硅、硼、磷等组成，它们的磁性比较弱（饱和磁感应强度大约为1T以下），价格较贵，但磁导率比较高，可以代替硅钢片或者坡莫合金，用作高要求的中低频变压器铁心，例如漏电开关互感器。(3)钴基非晶合金，由钴和硅、硼等组成，有时为了获得某些特殊的性能还添加其它元素，由于含钴，它们价格很贵，磁性较弱（饱和磁感应强度一般在1T以下），但磁导率极高， 一般用在要求严格的军工电源中的变压器、电感等，替代坡
在日常生活中人们接触的材料一般有两种：一种是晶态材料，另一种是非晶态材料。所谓晶态材料，是指材料内部的原子排列遵循一定的规律。反之，内部原子排列处于无规则状态，则为非晶态材料,一般的金属，其内部原子排列有序，都属于晶态材料。科学家发现，金属在熔化后，内部原子处于活跃状态。一但金属开始冷却，原子就会随着温度的下降，而慢慢地按照一定的晶态规律有序地排列起来，形成晶体。如果冷却过程很快，原子还来不及重新排列就被凝固住了，由此就产生了非晶态合金,制备非晶态合金采用的正是一种快速凝固的工艺。将处于熔融状态的高温钢水喷射到高速旋转的冷却辊上。钢水以每秒百万度的速度迅速冷却，仅用千分之一秒的时间就将1300℃的钢水降到200℃以下，形成非晶带材。 非晶合金材料是20世纪70年代问世的一种新型合金材料，它采用国际先进的超急冷技术将液态金属以1X106℃/S冷却速度直接冷却形成厚度0.02-0.04mm的固体薄带，得到原子排列组合上具有短程有序，长程无序特点的非晶合金组织，这种合金具有许多独特性能特点，如优异的磁性、耐蚀性、耐磨性、高硬度、高强度、高电阻率等。 非晶态合金与晶态合金相比，在物理性能、化学性能和机械性能方面都发生了显著的变化。以铁元素为主的非晶态合金为例，它具有高饱和磁感应强度和低损耗的特点。由于这样的特性,非晶态合金材料在电子、航空、航天、机械、微电子等众多领域中具备了广阔的应用空间。例如，用于航空航天领域，可以减轻电源、设备重量，增加有效载荷。用于民用电力、电子设备，可大大缩小电源体积，提高效率，增强抗干扰能力。微型铁芯可大量应用于综合业务数字网ISDN中的变压器。非晶条带用来制造超级市场和图书馆防盗系统的传感器标签。非晶合金神奇的功效，具有广阔的市场前景。 目前，随着电子技术向高频、小型化方向发展，非晶超微晶软磁合金材料已制成各种各样磁性器件代替硅钢、铁氧体和坡莫合金等应用于电力工业、电子工业及电力电子
非晶带材 1 范围 本标准规定了非晶带材的定义和分类、技术要求、试验方法、验收规则等。 本标准适用于制造配电变压器、中频变压器、高频开关电源变压器、脉冲变压器、互感器、滤波电感和电抗器、共模电感、磁放大器和饱和电感、传感器等铁芯以及磁屏蔽用的非晶、纳米晶软磁合金带材（以下简称带材）。 2 引用标准 3 术语和定义、分类 4 要求 4.1 化学性能 本标准规定的各类非晶带材应符合表1、表2、表3、表4中相应的化学性能。 合金的牌号和化学成分（熔炼分析）如表1、表2、表3、表4中的规定，化学成分不作为判定依据。如需方有特殊要求，其化学成分也可由供需双方协商确定。 表2 钴基非晶软磁合金的化学性能
表3 铁镍基非晶软磁合金的化学性能 注1：表中符号at为元素的原子数分数。 注2：表中化学成分表达式中的M为一种或者几种其他过渡金属元素。 注3：牌号中的字母J、H分别代表材料退火后具有矩形磁滞回线和低剩磁扁平滞回线特性，无字母的表示普通磁滞回线特性。 4.2 物理性能 4.2.1 尺寸及允许偏差 4.2.1.1 尺寸范围 带材宽度为0.5mm～220mm,厚度为0.015mm～0.050mm。供货带材具体尺寸由供需双方在上述尺寸范围内协商确定。 4.2.1.2 尺寸允许偏差 4.2.1.2.1 厚度允许偏差 同一炉带材沿长度方向的厚度偏差应在平均厚度的±10%以内，在宽度方向的厚度偏差应在±0.002mm以内。 4.2.1.2.2 宽度允许偏差 带材的宽度允许偏差应符合表5的规定。 4.2.2 外形 带材应平整光滑，不应有影响使用的波浪形、皱褶等缺陷。边缘不应有裂口和毛刺。
第22卷第6期南 京 理 工 大 学 学 报Vol.22N o.6 1998年12月Journal of Nanj ing University of Science and Technology Dec.1998铁基非晶软磁合金及其晶化a 沈桂娣X 李建平 周传伟 杨 锋 (南京理工大学材料科学与工程系,南京210094) 摘要 用差热分析、X射线衍射、冲击法等方法研究了铁基非晶Fe72.5 Cu1Nb2V2Si13.5B9合金及其经不同温度退火处理后材料的结构和磁性。结果表明, 合金经350℃退火,结构短程有序范围扩大,材料磁化比非晶合金容易;经520～ 560℃退火,A-Fe(Si)晶粒析出,得到微晶结构并具有优良的软磁性能,例如相对初 始磁导率L i≥4.7×104,矫顽力H c≤1.4A/m;在620℃以上退火,第二相Fe x B y析 出,材料磁化困难,软磁性能恶化。 关键词 金属玻璃,晶化,微晶,磁性;软磁材料 分类号 TG139.8 铁基非晶软磁合金经过适当温度退火得到的微晶软磁合金是综合性能优良的软磁材料。因而近年来围绕其成份、热处理、结构及磁性已有不少研究工作[1～4]。本文对非晶Fe72.5 Cu1Nb2V2Si13.5B9合金及其晶化过程中结构和性能的变化进行了研究。 1 试验方法 研究用的非晶Fe72.5Cu1Nb2V2Si13.5B9条带宽9mm、厚0.023mm。用差热分析技术研究合金在加热过程中变化,以确定退火温度。把条带绕制成内径18m m,外径24m m的环形试样,在高纯氮气保护下退火,温度为350～750℃,保温0.5h后炉冷,控温精度为±5℃,用冲击法测量磁性,在磁场强度H为0.08A/m条件下测定初始磁导率。用电位差计法测电阻率。用X射线衍射CuK A射线测定材料结构。 2 试验结果与讨论 原始条带的X射线衍射图示于图1(a),结构为非晶态。差热分析曲线示于图2。以20℃/ min速率加热,在520～620℃、680～740℃出现2个放热峰,由此确定退火温度。 2.1 退火温度对材料结构的影响 经不同温度退火处理后合金的X射线衍射图示于图1(b)、(c)。由图可见,经过350℃处a 本文于1997年11月8日收到 X沈桂娣 女 58岁 副教授
安泰科技：非晶带材大规模生产指日可待 ［2008-3-19 15:28:00 来源：顶点财经］ 通过对公司最近几年非晶带材进度的跟踪，我们认为公司非晶带材生产取得了质的突破，大规模生产指日可待。https://www.doczj.com/doc/4813003774.html,投资要点：摇钱术智能财经终端公司业务主要在合金新材料领域，经过20年的发展，经历了从科研试验环境到产业化的升级，从上市初的11项业务逐渐形成目前的8项主要业务，未来几年公司将重点突出三项业务，非晶带材、超硬材料制品、难溶材料。https://www.doczj.com/doc/4813003774.html,公司大股东是亚洲规模最大、最具实力的新材料研究院所--中国钢研科技集团，依托大股东合金材料领域的雄厚实力，公司科研及技术设备处于国内领先并达到国际先进水平，产业化进程到了关键的收获阶段，大股东增持及股权激励显示了公司对未来的成长充满信心。在节能的政策纳入政府企业考核指标的大环境下，非晶带材的市场前景非常乐观，产品需求旺盛，特别是配电变压器领域取代硅钢材料只是时间问题，公司已经完成10吨到1000吨产业化过程，万吨线及更大规模的生产指日可待，自主设备、熟练工艺及纳米晶技术保证公司产品的生产、成材率、产品质量。薄膜太阳能电池领域应用广泛，与德国太阳能研究所下属企业Odersun的参股合作，在材料及工艺方面填补国家空白，目前Odersun已进入装机容量20M瓦的生产阶段，预计2009年公司将通过引进合作国内建设生产。非晶带材预测2008、2009、2010年产量为2000吨、2万吨、4万吨，毛利率参照武钢取向硅钢的毛利率，非晶铁芯比较日港置信，其他业务保持常规增长，未来三年业绩分别为0.40元，1.05元，1.63元摇钱术：曝光主力最新操作动向结合日立金属的估值，我们给予09年每股收益35倍PE，合理价值37.5元，给予强烈推荐评级风险提示：摇钱树下教你摇钱术公司非晶带材项目建设进度、投产时间、调试周期是个关键，有待进一步跟踪。 1、合金新材料领域领军人物摇钱树下看摇钱术公司大股东是亚洲规模最大、最具实力的新材料研究院所--中国钢研科技集团，由原钢铁研究总院联合原冶金自动化研究设计院共同组建，2006年资产总额66亿元。是国家首批103家创新型企业试点单位之一，是我国金属新材料研发基地、冶金行业重大关键与共性技术的创新基地、国家冶金分析测试技术的权威机构。拥有5000余项科研成果，包括国家级奖励293项、省部级科技进步奖1035项，授权专利783项。拥有先进钢铁材料技术国家工程研究中心、连铸技术国家工程研究中心、国家非晶微晶合金工程技术研究中心、国家冶金自动化工程技术研究中心等10个国家级中心，拥有安泰科技、金自天正两家上市公司和新冶集团、高纳公司等一大批高科技企业。顶点财经公司业务主要在新材料领域，包括金刚石产品制品、硬质合金制品、难熔合金制品及其他粉末冶金制品为主的超硬及难熔材料、以非晶微晶合金、烧结稀土永磁、粘结稀土永磁、软磁合金
非晶材料的退火处理 非晶合金材料具有高饱和磁感应强度、矫顽力小、损耗低的优点，运用于电力变压器中，其高效、节能、环保的效果已经被电力行业所认可。但在2009年前，我国整个行业市场上非晶合金变压器用的非晶合金带材，几乎全部是日本的日立金属公司所生产。2010年，我国安泰科技公司具有自主知识产权的万吨级非晶合金带材生产线建设投产，成为世界上第2家具有万吨级非晶合金带材生产能力的制造企业，彻底打破了非晶原材料依赖进口的被动局面，加快了我国电力行业低碳经济、绿色经济的发展和建设。热处理退火工艺是非晶合金铁心整个制作过程中最关键也是最难控制的工序，涉及的工艺要素也最多，包括退火温度点、升温速度、降温速度、保温时间、气氛保护、直流磁场大小、退火炉的炉况要求等。 此种磁性材料是很特殊的，是变压器铁心的一种材料，大家都知道变压器的铁心目前是以取向硅钢为主，我们知道取向硅钢为晶体材料的。非晶合金带材的特点是：带材非常薄，硬度大，机械加工控制难度大，且相关材料特性的离散性大。非晶合金铁心的片间结构设计、使用条件设计、质量计算，都跟非晶合金带材的厚度、叠片系数、平整度、硼含量有着密切的关系。铁心的结构设计合理与否，不仅影响到生产制造技术，而且也影响到批量生产的效率、铁心的质量稳定性等问题。因此，合理、优化的结构设计，是开发和推广国产化非晶合金带材铁心的重要前提 (1)热处理退火温度 日立金属公司非晶合金带材2605SA1的硼元素含量在2．4％以下，铁心最佳的最高常规热处理退火温度控制范围在340～355℃，甚至可以更宽些。国产非晶合金带材1K101一A1的硼含量在2．4％～2．5％，1K10卜A2的硼含量在2．5％～2．6％，因此，铁心的热处理退火温度适宜在370～380℃之间。由于非晶合金带材经热处理退火后呈脆性，退火温度越高，材料脆性越强，因此，热处理后的铁心，在搬运、吊装、储存、运输，以及变压器装配过程中容易形成碎片。如碎片控制不合理，这对变压器运行是非常危险的。因此，适宜的铁心退火温度，不仅要保证消除铁心的内在应力，恢复其磁特性，而且要能够尽量降低非晶合金带材的脆性，减少在铁心后续操作中形成碎片的风险。试验表明：国产非晶合金带材铁心最终的退火温度控制在375～380℃为最佳。 ①保温时间 铁心到达最佳退火温度后，必要的保温时间，对于调整铁心磁性能，尤其是降低铁心的激磁功率起关键作用。非晶合金铁心的热处理退火温度、退火保温时间和铁心最终性能(单位空载损耗和单位激磁功率水平)的关系如图1所示。单位空载损耗和单位激磁功率是铁心的2个主要性能指标。单位空载损耗大小，决定着非晶变压器最终的空载损耗是否能符合变压器的空载损耗标准；而单位激磁功率的大小，会影响非晶合金变压器运行时的噪声水
应用最广的非晶金属是非晶态软磁合金，有铁基、钴基、铁镍基和铁钴镍基等合金。非晶带材生产企业哪家好？您可以选择安徽华晶机械有限公司，下面小编为您简单介绍，希望给您带来一定程度上的帮助。 铁基非晶合金如铁硅合金，具有高饱和磁通密度、低铁损、低密度和价廉等优点，是制造航空变压器较理想的铁芯材料；铁硅硼合金具有高电阻和极低铁损，容易形成低剩磁状态，其脉冲磁特性明显优于晶状硅钢和玻莫合金，是制造脉冲变压器的铁芯材料。铁基非晶合金还具有很高的磁致伸缩效应和高的电阻率，其非晶条带有利于制成快速响应的传感器，因此是一种新型传感器材料。钴基非晶合金的磁通密度和磁导率高，热稳定性好，同时还具有较高的耐磨性和耐蚀性，是一种性能优良的磁头材料。由于其没有晶界，所以用其制成的磁头可避免尖部脱落，磁头与磁带的摩擦噪音也比一般磁头小，音响效果好，且使用寿命长。
科学家发现，金属在熔化后，内部原子处于活跃状态。一但金属开始冷却，原子就会随着温度的下降，而慢慢地按照一定的晶态规律有序地排列起来，形成晶体。如果冷却过程很快，原子还来不及重新排列就被凝固住了，由此就产生了非晶态合金,制备非晶态合金采用的正是一种快速凝固的工艺。将处于熔融状态的高温钢水喷射到高速旋转的冷却辊上。钢水以每秒百万度的速度迅速冷却，仅用千分之一秒的时间就将1300℃的钢水降到200℃以下，形成非晶带材。 安徽华晶机械有限公司位于安庆长江大桥经济开发区。是人民解放军第4812工厂全资子公司。公司经营以机械制造为主，拥有各类专业生产、检验试验设备94台（套），涉及铸造、橡胶制品、压力容器、制造等多个行业，主要从事非晶软磁设备、空压机及气源设备、橡胶件（含特种橡胶件）、餐余垃圾处理设备、铸件、机械加工等产品的研制、生产、经营和服务。
铁基非晶合金是由80%Fe,20%SiB 类金属元素所构成,它具有高饱和磁感应强度（1.56T ），铁基非晶合金的磁导率、激磁电流和铁损等各方面都优于硅钢片，特别是铁损低（为硅钢片的1/3－1/5），代替硅钢做配电变压器可节能60－70％。铁基非晶合金的带材厚度为0.03mm 左右。 一、 应用领域： 主要用于替代硅钢片，作为各种形式、不同功率的工频配电 变压器、中频变压器铁芯，工作频率从50Hz 到10KHz ；作为大功率开关电源电抗器铁芯材料，使用频率可达50KHz 。 二、 性能特点： 非晶电抗器铁芯 在非晶合金中具有最高的饱和磁感应强度-缩小器件体积 低矫顽-提高器件效率 低铁损-减小器件温升 可变的磁导率-通过不同的铁芯热处理工艺来满足不同应用要求 良好的稳定性-可在 130℃ 长时间工作 非晶变压器铁芯 三、 典型物理性能： 四、 规格可根据客户需求定制。 饱和磁感应强度 Bs(T) 1.56 硬度 (kg/mm 2 ) 960 居里温度 T(℃) 415 密度 ( g/cm 3) 7.18 晶化温度 T(℃) 535 电阻率(μΩ.cm) 130 饱和磁致伸缩系数(×10 -6 ) 27 ---- ---- 带宽（mm ） 带厚（mm ） 尺寸 误差范围 尺寸 误差范围 0.8~100 ±0.04 0.02~0.04 ±0.002
五、 新旧材料的性能对比 : 各种软磁材料的磁性能比较 表中可以很明显的看出铁基非晶合金和铁基纳米晶合金与传统硅钢片和铁氧体相比较，有着很大的性能优势，铁基非晶合金通过后期不同的热处理方式可以获得用户所期望的性能要求。而且这种新材料与坡莫合金相比，拥有了很大的价格上的优势。 性能指标 铁基非晶合金 硅钢 铁基纳米晶合金 铁氧体 坡莫合金 饱和磁感应强度Bs(T) 1.56 2.03 1.25 0.5 0.75 矫顽力Hc(A/m) <3 <30 >0.40 6 <1 最大磁导率 45 ×104 4 ×104 25 ×104 0.2 ×104 60×104 损耗P(W/kg) 50Hz 1.3T ,Pu<0.2 50Hz 1.7T, Pu=1.2 20KHz 0.2T, Pu<10 20KHz 0.2T, Pu=7.5 ---- 磁致伸缩系数(×10 -6 ) 20～30 10 2 4 2 电阻率(μΩ.cm) 130 45 80 106 56 密度(g/cm3) 7.18 7.65 7.25 ----- ---- 晶化温度T(℃) 535 ----- 510 ----- ---- 居里温度T(℃) 415 746 560 <200 200
什么是非晶带材? 我们先从非晶材料说起，在日常生活中人们接触的材料一般有两种：一种是晶态材料，另一种是非晶态材料。所谓晶态材料，是指材料内部的原子排列遵循一定的规律。反之，内部原子排列处于无规则状态，则为非晶态材料,一般的金属，其内部原子排列有序，都属于晶态材料。科学家发现，金属在熔化后，内部原子处于活跃状态。一但金属开始冷却，原子就会随着温度的下降，而慢慢地按照一定的晶态规律有序地排列起来，形成晶体。如果冷却过程很快，原子还来不及重新排列就被凝固住了，由此就产生了非晶态合金,制备非晶态合金采用的正是一种快速凝固的工艺。将处于熔融状态的高温钢水喷射到高速旋转的冷却辊上。钢水以每秒百万度的速度迅速冷却，仅用千分之一秒的时间就将1300℃的钢水降到200℃以下，形成非晶带材。 非晶态合金是七十年代问世的新金属材料，它利用超急冷技术即10的6次方/秒的冷却速度使液态金属快速凝固直接成材而制成非晶态软磁合金。它具有高导磁率、高电阻率、高磁感、耐蚀等优异特性，是传统金属无可比拟的。本项目属高新技术。 非晶、超微晶合金材料广泛应用于通讯、电子、电力等工业，能替代传统坡莫合金及铁氧体等材料。具体能应用于漏电保护器、电流互感器、逆变电源、高频开关电源、脉冲变压器及防窃磁条、钎焊料等10多种产品。据调查国内市场需求量数千吨。国际市场开发ISDN 出口需用铁芯年需求量在数千万只，前景良好。利用该技术国内目前由中试生产向产业化发展。 安泰科技非晶带材节能龙头 去年开始，硅钢的大幅度涨价导致非晶价格甚至比硅钢还低；同时,其节能作用也由于政府对能源问题的重视而备受关注。因此，非晶变压器市场将面临一个巨大的飞跃，安泰长期储备的非晶技术终于可以一展身手。 何谓节能?对于这一概念有着不同的解释。有的人将节能完全等同于能源消费的直接减少，其实这是一种狭义的理解。如果从广义上理解节能的含义,除了直接减低能源消费以外，还包括寻找可再生能源，如太阳能、风能、氢能等无污染能源以替代石油和煤炭等不可再生的化石能源，这是节能的两条线索并且殊途同归。 安泰科技正是按照这种思路加大在节能领域中的探索。目前，安泰科技的两种节能项目都具备了极其广阔的发展前景，其一是非晶带材,其二是薄膜太阳能。但由于薄膜太阳能电池还不是公司业务的构成部分，因此安泰科技现实的节能产品依然主要是非晶带材。 非晶带材由于具有更低的损耗率，在用于新型配电变压器时，可以起到很好的降低电耗的作用，随着中国变压器市场加快向非晶配电变压器发展，非晶带材的市场正在不断扩大。 2006年7月8日安泰科技(000969)公告，股东大会审议通过非公开定向增发不超过6000万股股票，其中投资"万吨级先进节能材料——非晶带材及制品项目"32,000万元。10月27
什么是非晶带材?非晶合金为啥要用液氮处理？非晶带材龙头企业哪家好？您可以选择安徽华晶机械有限公司，下面小编为您简单介绍，希望给您带来一定程度上的帮助。 将非晶合金在液氮或者液氦中浸泡几分钟，然后快速升温至室温并保持几分钟，如此多次循环。经过数十次循环之后发现，非晶合金整体能量升高，表现为非晶合金微分扫描量热（DSC）曲线晶化前结构弛豫放热峰得到明显的增强。通过力学测试发现，热循环之后合金的硬度有明显降低；通过力学实验机压缩测量，热循环之后，合金的压缩塑性增加到7%以上，且表面剪切带的数量增加。通过动态力学测试仪（DMA）测量动态加载情况下非晶合金的损耗模量发现，热循环之后损耗峰的位置向低温区移动，且强度提高。
这些结果都表明，经过热循环处理之后流变单元的数量显著增加，非晶合金的结构更加不均匀，使合金发生恢复效应，即经过处理的非晶合金抗老化能力大大增强。非晶合金抗老化能力增强的表现之一就是使得非晶在受力条件下，更多的流变单元能演化成剪切带，形变中更容易产生剪切带。非晶的宏观塑性形变主要由剪切带的数目决定，这样可大大提高非晶合金的宏观塑性。 安徽华晶机械有限公司位于安庆长江大桥经济开发区。是人民解放军第4812工厂全资子公司。公司经营以机械制造为主，拥有各类专业生产、检验试验设备94台（套），涉及铸造、橡胶制品、压力容器、制造等多个行业，主要从事非晶软磁设备、空压机及气源设备、橡胶件（含特种橡胶件）、餐余垃圾处理设备、铸件、机械加工等产品的研制、生产、经营和服务。
自成立以来，公司上下高度重视技术创新和产品结构升级工作，建立了以市场为导向，努力满足用户需求的产品研发体系。公司坚持以跨越发展的思想为指导，秉承敬业、高效、求实、创新的优良传统，继续依托军工技术和“中”牌品质，为广大新老客户提供更优良的产品和服务。
文章编号:1000-2634(2007)-11-0147-03 热处理工艺对铁基非晶合金性能的影响＊ 宋茂林,张德芬,陈孝文,李丽 (西南石油大学材料科学与工程学院,四川成都610500) 摘要:通过对铁基非晶薄带在不同热处理工艺下的磁性能参数的比较,发现了其磁性能的变化规律,进而找到了磁性能最佳的退火热处理制度—加热温度405℃、保温时间20m i n。通过比较样品在晶化热处理前后的性能变化,找到了晶化热处理对铁基非晶合金性能的影响规律:晶化前非晶薄带的耐蚀性高;晶化后非晶薄带的显微硬度提高,但是脆性明显增加。该性能符合海上钻井平台所用配电变压器的低耗能、高耐腐蚀性要求。 关键词:铁基非晶合金;薄带;热处理;磁性能;耐腐蚀性 中图分类号:T E54 文献标识码:A 铁基非晶合金是近年来发展起来的一种新型功能材料,在电力领域具有广阔的应用前景,由它制备的配电变压器较好地符合了海上油气田节能环保、耐腐蚀性要求。在“西气东输”中的电气设计中尽量选择非晶合金变压器,就是为了保障电压质量和适应较远距离输电的需要[1]。铁基非晶合金优异的软磁性能和力学性能源于其制备过程中形成的特殊结构,而优异的软磁性能只有经过合适的热处理后才能显现出来[2-5]。本文旨在通过研究不同热处理工艺对铁基非晶合金软磁性能的影响,找到适合于工业生产的最佳热处理工艺,从而为企业制定热处理制度提供依据,同时也为铁基非晶合金在油气田电气设备上的应用提供实验依据。 1 样品的制备和实验方法 1.1 样品的制备及热处理 利用单辊急冷法制成非晶薄带F e80S i9B11,绕制成环状铁芯后在无磁不锈钢管式炉中进行退火热处理。整个热处理过程采用氮气保护。 首先在390～420℃温度内每间隔5℃选取1个温度,共7个,保温时间为15m i n进行热处理,然后检测其磁性能,确定出最佳热处理温度;其次在最佳热处理温度下,保温时间在5～30 m i n内每间隔5m i n选取1个时间,共6个,进行热处理,然后检测其磁性能,确定出最佳保温时间。 然后,在加热温度580℃、保温时间为20m i n条件下进行热处理。进而研究晶化前后非晶合金硬度及耐腐蚀性能的变化规律。 1.2 磁性能的测量 使用直流电源、C D-4型直流磁性测量仪、冲击检流计测量样品的静态磁性能,进而测出静态磁性参量:饱和磁感应强度B s、剩余磁感应强度B r、矫顽力H c等;再采用共地三电压法测量样品的动态磁性能参数即铁损P。 1.3 显微硬度测试 本实验采用H X D-1000T M B型数字式显微硬度计测量显微硬度。 1.4 耐腐蚀性测试 采用电化学方法测定样品的电化学极化曲线,辅助电极与参比电极分别为铂片和饱和甘汞电极;采用Z F-9恒电位仪、Z F-4电位扫描信号发生器和Z F-10B数据采集器;试验溶液为5%的N a C l溶液;使用O r i g i n软件绘图和解析数据。 2 结果与分析 2.1 F e80S i9B11非晶合金退火后的磁性能变化 (1)不同加热温度下的磁性能参数变化规律 加热温度分别为:390、395、400、405、410、415、420℃,保温时间15m i n下B s、B r、H c与P1.3T/50H Z值的变化规律见图1～4: 第29卷 西南石油大学学报 V o l.29 2007年 11月 J o u r n a l o f S o u t h w e s t P e t r o l e u mU n i v e r s i t y N o v 2007 ＊收稿日期:2007-09-30 作者简介:宋茂林(1984-),男(汉族),山西平遥人,材料科学与工程2003级本科生。
什么是非晶带材?我们先从非晶材料说起，在日常生活中人们接触的材料一般有两种：一种是晶态材料，另一种是非晶态材料。非晶带材厂家哪家好？您可以选择安徽华晶机械有限公司，下面小编为您简单介绍，希望给您带来一定程度上的帮助。 所谓晶态材料，是指材料内部的原子排列遵循一定的规律。反之，内部原子排列处于无规则状态，则为非晶态材料,一般的金属，其内部原子排列有序，都属于晶态材料。科学家发现，金属在熔化后，内部原子处于活跃状态。一但金属开始冷却，原子就会随着温度的下降，而慢慢地按照一定的晶态规律有序地排列起来，形成晶体。如果冷却过程很快，原子还来不及重新排列就被凝固住了，由此就产生了非晶态合金,制备非晶态合金采用的正是一种快速凝固的工艺。将处于熔融状态的高温钢水喷射到高速旋转的冷却辊上。钢水以每秒百万度的速度迅速冷却，仅用千分之一秒的时间就将1300℃的钢水降到200℃以下，形成非晶带材。
非晶合金材料是20 世纪70 年代问世的一种新型合金材料，它采用国际先进的超急冷技术将液态金属以1X106℃/S 冷却速度直接冷却形成厚度0.02 ～0.04mm 的固体薄带，得到原子排列组合上具有短程有序，长程无序特点的非晶合金组织，这种合金具有许多独特性能特点，如优异的磁性、耐蚀性、耐磨性、高硬度、高强度、高电阻率等。 安徽华晶机械有限公司位于安庆长江大桥经济开发区。是人民解放军第4812工厂全资子公司。公司经营以机械制造为主，拥有各类专业生产、检验试验设备94台（套），涉及铸造、橡胶制品、压力容器、制造等多个行业，主要从事非晶软磁设备、空压机及气源设备、橡胶件（含特种橡胶件）、餐余垃圾处理设备、铸件、机械加工等产品的研制、生产、经营和服务。
商务部公告2016年第65号――关于对原产于日本和美国的进口铁基非晶合金带材反倾销调查最终裁定的公告 【法规类别】倾销与反倾销 【发文字号】商务部公告2016年第65号 【发布部门】商务部 【发布日期】2016.11.18 【实施日期】2016.11.18 【时效性】现行有效 【效力级别】XE0303 商务部公告 （2016年第65号） 关于对原产于日本和美国的进口铁基非晶合金带材反倾销调查最终裁定的公告 根据《中华人民共和国反倾销条例》（以下称《反倾销条例》）的规定，2015年11月18日，商务部（以下称调查机关）发布2015年第61号公告，决定对原产于日本和美国的进口铁基非晶合金带材（以下称被调查产品）进行反倾销立案调查。 调查机关对被调查产品是否存在倾销和倾销幅度、被调查产品是否对国内铁基非晶合金带材产业造成损害及损害程度以及倾销与损害之间的因果关系进行了调查。根据调查结
果和《反倾销条例》第二十四条的规定，2016年8月18日，调查机关发布2016年第42号公告，初步认定原产于日本和美国的进口铁基非晶合金带材存在倾销，中国铁基非晶合金带材产业受到了实质损害，并且倾销与实质损害之间存在因果关系。 初步裁定后，调查机关对倾销和倾销幅度、损害和损害程度以及倾销与损害之间的因果关系进行了继续调查。现本案调查结束，根据《反倾销条例》第二十五条的规定，调查机关作出最终裁定（见附件）。现就有关事项公告如下： 一、最终裁定 调查机关最终裁定，在本案调查期内，原产于日本和美国的进口铁基非晶合金带材存在倾销，国内铁基非晶合金带材产业受到实质损害，而且倾销与实质损害之间存在因果关系。 二、征收反倾销税 根据
