2. 安装此阀前须阅读产品说明书，确认合格证，其阀
的性能特点是否与需安装的管道系统相符合；
3. 此阀在使用过程中出现了故障时，应停止使用并检
查、维修；
4. 确认信号器的电源是否为24V/1A；
六、信号器线路连接控制示意图：
说明：当蝶阀处于关闭状态时，红灯亮，见上图闭合回路；当蝶阀被开启后，红灯灭，绿灯亮。
~3~
XDFX—10/16（C）消防管道信号蝶阀
使
用
说
明
书
********阀门制造有限公司
一、产品简介及工作原理：
XDFX型信号蝶阀具有阀门启闭电信号装置的阀门，当输入24V电流，阀门关闭到全开启度的1/4时，阀门被关闭的信号即可传递到控制中心。此阀系我公司专门为消防自动喷水灭火系统而开发研制，同时也广泛应用于其它确保阀门常开，防止被误关的场合。
结构特点与工作原理如下：
XDFX型信号蝶阀系在D371X—10/16（C）等通用手动蝶阀的基础上加设信号装置而成。信号装置设于操作手轮下方不易被碰撞的阀杆压盖侧面，信号装置内设有推动微动开关的小型升降机构，以齿轮与固定在蝶阀驱动阀杆上的齿轮啮合，并按一定的比例与蝶阀的蝶板同步动作，当转动手轮启闭蝶阀的同时，信号装置便输出对应蝶阀启闭位置的“通”、“断”电信号。

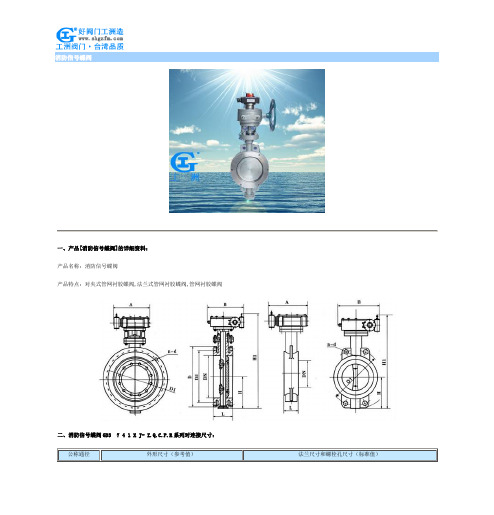

XDFX型信号蝶阀在阀门由全开到全闭的行程内均有信号输出。信号装置输入电压24V交流或直流电源。二、外形结构图：
~1~
三、主要技术性能：
四、主要外形结构尺寸表：
注：1、此表尺寸为对夹式蝶阀；
2、括号“（）”内的数值是公称压力为1.6Mpa，其余的数值是
公称压力为1.0Mpa和1.6Mpa两者相同的数值；
五、安装与维护及注意事项：
1. 安装此阀前要清除管道内的杂物；可以任意方式安
装此阀；安装此阀时建议在其前安装一过滤器；
~2~
