加工中心16刀刀库(盘式刀库)

加工中心16刀刀库(盘式刀库)

刀库是自动换刀装置中最主要的部件之一，其容量、布局以及具体结构对加工中心的设计有很大影响。

刀库是在小型加工中心应用最为广泛，根据使用的场合和实际运用的要求，设计了相应的刀的圆盘式刀库，并且对它的控制进行了一定的研究。

论文首先对刀库总体设计方案进行阐述，阐述其各部件的工作原理，然后就刀库的结构设计与控制分章节对各个部分进行计算与设计。

刀库的结构设计是本文研究的重点，传动部分为蜗杆蜗轮的一种减速装置，对于该装置中的蜗杆、蜗轮以及相关的轴都进行了详细的计算;控制部分为刀库送刀部分，由液压控制和PLC控制完成。

第一章绪论

本章首先从数控机床的发展历程引出加工中心的发展趋势，再具体到本次设计针对的刀库的任务要求，明确了本设计任务的主要内容。

1.1 引言

1952年世界上出现了第一台数控机床，使多品种、中小批量的机械加工设备在柔性、自动化和效率上产生了巨大变革。1958年第一台加工中心问世，它将多工序（铣、钻、镗、铰、攻丝等）加工集于一身；适应加工多品种和大批量的工件；增加机床功能（自动换刀、自动换工件、自动检测等），使自动化程度和加工效率上了一个新台阶；使无人化（或长时间无人操作）加工成为现实。加工中心已成为柔性制造系统、计算机集成制造系统和自动化工厂的基本单元。

加工中心是数控机床的代表，是高新技术集成度高的典型机电一体化机械加工设备，受到世界各工业发达国家的高度重视，技术迅速发展，品种和数量大幅度增加，成为当今世界机械加工设备中最引人注目的一类产品。

1.2 加工中心简介

1.2.1加工中心的发展简史

1952年世界上出现第一台数控机床，使多品种、中小批量的机械加工设备在柔性、自动化和效率上产生了巨大变革。它用易于修改的数控加工程序进行控制，因而比大批量生产重使用组合机床生产线和凸轮、开关控制的专用机床有更大的柔性，容易适应加工件品种的变化，进行多品种加工。它用数控系统对机床的工艺功能、几何图形运动功

能和辅助功能实行全自动的数字控制，因为有更高的自动化程度和加工效率，大大改变了中小批量生产中普通机床占整个机械加工70%~80%的状况。数控机床能实现两坐标以上联动的功能，其效率和精度比用手工和样板控制加工复杂零件要高得多。

1958年第一台加工中心在美国卡尼、特雷克（Kearney&Trecker）公司问世。现代加工中心的内容是什么？第一，它是在数控镗床或数控铣床的基础上增加自动换刀装置，可使工件在一次装卡中，能够自动更换刀具，自动完成工件上的铣削、钻孔、镗孔、铰孔、攻丝等工序的数控机床。第二，加工中心上如果带有自动分度回转工作台或自动转角度的主轴箱，可使工件在一次装卡中，自动完成多个平面和多个角度位置的多工序加工。第三，加工中心上如果带有交换工作台，工件在工作位置的工作台上进行加工的同时，另外的工件在装卸位置的工作台上进行装卸，不影响加工的进行。

由上述可知，加工重心在加工的柔性、自动化程度和加工效率上，在一般数控机床的基础上又上了一个新的台阶，又是一次新的变革。

加工中心的定义是什么？目前世界上并无标准定义，但目前普遍认为是指：在工件一次装卡中，能够实现自动铣削、钻孔、镗孔、铰孔、攻丝等多工序的数控机床。更为明确的说法是：加工中心就是自动换刀数控镗铣床。这就把加工中心与自动换刀数控车床或车削中心区别开来。

1.2.2加工中心的结构组成

加工中心的组成岁机床的类别、功能、参数的不同而有所区别。机床本身分基本部件和选择部件，数控系统有基本功能和选用功能，机床参数有主参数和其它参数。机床制造厂可根据用户提出的要求进行生产，但在同类机床的基本功能和部件组成一般差别不大。从总体上看，加工中心基本上由以下几大部分组成。

1、基础部件主要由床身、立柱和工作台等大件组成。它们是加工中心的基础结构，要承受加工中心的静载荷以及在加工时的切削负载，因此必须是刚度很高的部件。这些大件可以是铸铁件也可以是焊接的刚结构件，是加工中心中重量和体积最大的部件。

2、主轴系统主要由主轴箱、主轴电动机、主轴和主轴轴承等零部件组成。主轴的启动、停止和变转速等动作均由数控系统控制，并通过装在主轴上的刀具参与切削运动，是切削加工的功率输出部件。主轴系统是加工中心的关键部件，其结构的好坏，对加工中心的性能有很大的影响。

3、数控系统主要由CNC装置、可编程序控制器、伺服驱动装置以及电动机等部分组成，它们是加工中心执行顺序控制动作和完成加工过程的控制中心。

4、自动换刀系统主要由刀库、自动换刀装置等部件组成。刀库是存放加工过程所要使用的全部刀具的装置。当需要换刀时，根据数控系统的指令，由机械手（或通过别的方式）将刀具从刀库取出装入主轴孔中。刀库有盘式、链式和鼓式等多种形式，容量从几把到几百把。机械手的结构根据刀库与主轴的相对位置几结构的不痛也有多种形式。如单臂式、双臂式。回转式和轨道式等等。有的加工中心利用主轴箱或刀库的移动来实现换刀。

5、辅助系统包括润滑、冷却、排屑防护、液压和随机检测系统等部分。辅助系统虽不直接参与切削运动。但对加工中心的加工效率、加工精度和可靠性起到保障作用，因此也是加工中心中不可缺少的部分。

另外，为进一步缩短非切削时间，有的加工中心还配备了自动托盘交换系统。例如，配有两个自动交换工件托盘的加工中心，一个安装工件在工作台上加工，另一个则位于工作台外进行工件的装卸。当完成一个托盘上工件的加工后，便自动交换托盘，进行新零件的加工，这样可以减少辅助时间，提高加工效率。

1.2.3加工中心的分类

按照加工中心形态不同进行分类，可分为立式、卧式和五坐标加工中心。

1、立式加工中心（如图1-1）立式加工中心的主轴轴心线为垂直状态配置，结构形

式多为固定立柱式，工作台为长方形，适合加工小型板类、盘类、壳体类零件。

图1-1 立式加工中心

2、卧式加工中心（如图1-2）卧式加工中心是指主轴轴线为水平状态设置

的加工中心，通常都带有可进行分度回转运动的正方形分度工作台。卧式加工

中心一般具有3~5个运动坐标，常见的是三个直线运动坐标(沿X、Y、Z轴方

向)加一个回转运动坐标(回转工作台)，它能够使工件在一次装夹后完成除安装

面和顶面以外的其余四个面的加工，最适合箱体类工件的加工。

图1-2 卧式加工中心

3、五坐标加工中心五坐标加工中心间距立式和卧式加工中心的功能，工件

一次装夹后能完成除安装面外的所有侧面和顶面等五个面的加工，因此也叫五面加工中心。常见的五坐标加工中心有两种结构形式，一种是主轴可以90?旋转，另一种是工作台可以90?旋转。

1.2.4加工中心的主要优点

（1）提高加工质量工件一次装夹，即可实现多工序集中加工，大大减少多次装夹所带来的误差。另外，由于是数控加工，较少依赖操作者的技术水平，可得到相当高的稳定精度。

（2）缩短加工准备时间加工中心既然可以顶替多台通用机床，那么加工一个零件嗦需准备时间，是每台加工单元所损耗的准备时间之和。从这个意义上说，加工中心的准备时间显然短得多。

（3）减少在制品以往的加工方式是工件流动与多台通用机床之间，这就要有相当数量的在制品，而在加工中心上加工，即可发挥其“多工序集中”的优势，在一台机床上完成多个工序，就能大大减少在制品数量。

（4）减少刀具费把分散设置在各通用机床上的刀具，集中在加工中心刀库上，有可能用最少量的刀具，实现公共有效利用。这样既提高刀具利用率，又减少了道具数量。（5）最少的直接劳务费由NC装置实现多工序加工的信息集约化和一人多台管理，以及用工作台自动托盘交换装置（Automatic Pallet Changer简称APC）等辅助装置，实现夜间无人运转。这些都可缩减直接劳务费。

（6）最少的简介劳务费由于工序集中，工件搬运和质量检查工作量都大为减少，这就使间接劳务费最少。

（7）设备利用率高加工中心设备利用率为通用机床的几倍。另外，由于工序集中，容易适应多品种、中小批量生产。

1.2.5加工中心的发展趋势

立式加工中心主要的用户层面为,以看好的汽车零部件行业为首，还有模具、飞机、医疗设备、IT、光学设备等行业。在飞机制造业因绝大多数加工件为多品种、小批量的产品，因此五轴加工机为主的立式加工中心有潜在的需求。今后电子零部件、精密机枝零部件、半导体模具等行业也具有需求潜力。各生产厂家面对预期需求扩大的飞机、模立式加工中心主要的用户层面为,以看好的汽车零部件行业为首，还有模具、飞机、医疗设备、IT、光学设备等行业。在飞机制造业因绝大多数加工件为多品种、小批量的产品，因此五轴加工机为主的立式加工中心有潜在的需求。今后电子零部件、精密机枝零部件、半导体模具等行业也具有需求潜力。

各生产厂家面对预期需求扩大的飞机、模具、半导体等行业，正在抓紧开发五轴加工机。和几年前的以生产一般零部件为主的立式加工中心形成鲜明对比的，突出以加工模具为主的设备方案不断从厂家出现，由此可明显地看出对高速、高效、高品位加工的需求正在增加。

针对高精度加工，一些厂家比较注重研制对不易切削材质搞重切削加工的机型。同时，以减少工件更换时间和集中工序为目的的复合化加工技术也在不断创新。为进一步提高效率，有些厂家正在尝试在立式加工中心的控制轴方面再加上l~2个轴，形成五轴控制，样对于形状复杂的工件和自由曲面等工件都可完成一次装卡加工。

在产品开发方面，由于用户的要求更加严格，不得不在保持低价位的同时不断追求高性能的技术。由于正在加快适应环保要求的新技术开发，因此，更加需要可以调整品种、数量的可形成柔性线结构的设备。

现在干式切削也在研制之中，如已经出现的使用高纯度氮气的干式加工系统，以氧化来控制精度变化。同时为改善作业环境、提高经济效率，对于切屑的处理也采用了易于回收的方式。

卧式加工中心

卧式加工中心因其加工面是垂直的，切屑易脱落，比较适应时间无操作。又因是

盘式刀库随机换刀的程序设计(FANUC系统)

关键字：自动刀具交换装置（ATC）；随机换刀；数据刷新； 摘要：采用PLC控制程序和宏程序（固定换刀循环程序）组成的两部分完成复杂的刀库随机换刀控制程序是比较有效的方法。 机床是制造机器的机器，机床工业的技术水平决定着装备制造业乃至整个国民经济的技术水平。马克思在《资本论》中有一段论述："大工业必须掌握这特有的生产资料，即机器的本身，必须用机器生产机器。这样，大工业才能建立起与自己相应的技术基础，才得以自立"。我国数控技术及其数控机床设备在各工业部门中应用的整体水平与工业发达国家相比还有一定差距。为了实现"十一五"规划的发展目标，进一步发展我国的装备制造业，加快机床的数控化，对各行各业尤其对于加工批量零件、关键零件和形状复杂零件的行业，如航空、电力、船舶、模具制造业等都具有十分重要的意义。 数控机床尤其是加工中心的PLC控制程序设计是比较复杂的。因为加工中心自动换刀的控制程序是一个比较复杂的控制过程。按自动换刀方式通常可以分为随机换刀和固定换刀两种方式。如图1，圆盘式刀库是ATC随机换刀典型的形式之一。其换刀机构（ATC）通过凸轮机构来完成整个换刀过程。换刀的动作过程准确可靠，是一种被经常采用的刀库。 在链式、盘式或箱式刀库程序设计时，通常可以将刀具交换 分为两个步骤，T命令主要完成搜索刀库中的刀具，M命令 完成刀具的交换，使主轴上更换新的刀具。因此，刀具交换 实际上就是指搜索和交换目标刀具。随机换刀是一个非常复 杂的逻辑控制过程。它只对刀具进行编码而不对刀套进行编 码，刀具在刀库中的位置是随机的。理想的随机换刀控制通 常包括圆盘式刀库PLC控制程序和宏程序（固定循环换刀 程序）两部分组成。PLC控制程序根据T码完成搜索刀库中 的刀具，NC宏程序完成刀具交换的整个过程。 1随机换刀PLC程序设计 以XH716加工中心（FANUC 数控系统）圆盘式刀库为例，刀库刀具交换的PMC控制程序设计主要考虑搜索目标刀具在刀库上的刀套位置、大小刀具管理和判别、刀库旋转方向（目标刀套最短路径）的判别、刀具数据的刷新和管理以及可预选刀具（主要为了可以缩短换刀时间），从而完成目标刀具的搜索，为刀具交换作准备。无论是西门子（SIEMENS）数控系统还是发那科（FANUC）数控系统，它们接受的T码都是二进制数据格式。因此在着手编制刀库PLC控制程序时首先考虑好选用功能指令的数据格式。这样就能保证正确选用功能指令，避免功能指令数据格式的不一致性。 PMC有很多类型，如SA1 、SB7等，要正确理解PMC已有的回转控制如图2、数据检索如图3、逻辑乘如图4和变址修改如图5等功能指令的用途，充分掌握合理应用数据检索指令完成对目标刀具所在刀套号的搜索；用回转控制指令解决刀库旋转最短路径的判别；用逻辑乘和变址修改指令完成刀具交换后的数据刷新；用比较指令解决大小刀具的判别，这样就可以比较容易简化

刀库换刀流程和逻辑思路

刀库换刀流程和逻辑思路 · 乱刀式刀库的换刀流程图

固定式刀库的换刀流程图 固定式刀库换刀过程分解： 固定式刀库换刀动作可分为三个，即取刀、还刀和换刀。由于采用固定刀位管理方式，刀具的交换实际上是还刀和取刀这两个动作。（斗笠式刀库控制约定：1．斗笠式刀库采用固定刀位，即刀套号就是刀具号；2．取刀时，刀库就近找刀） ①取刀 现状：主轴上无刀具 编程：M06 T* 刀库动作描述： ②还刀 现状：主轴上有刀具 编程：M06 T0 刀库动作描述： ③换刀 现状：主轴上有刀具 编程：M06 T* 刀库动作描述：刀具交换的过程，就是还刀加上取刀的过程。 固定式刀库自动换刀装置电气控制 电气控制电路包括接强电电路和PMC控制电路两部分。 下图所示为接触器控制电路。主电路由空气开关QF、KM1主触点、KM2主触点、三相异步交流电机M等组成。控制电路中中间继电器KA1与KA2分别控制接触器KM1和KM2的线圈，控制刀库电机M的正反转和停机制动。实现刀具的选择从而达到精确选刀的目的。 电动刀库电气控制线路图

四、固定式刀库自动换刀装置的PMC控制 PMC控制包括硬件控制和软件控制两方面。 硬件控制包括输入信号的接入和输出信号的控制。下图所示为电动刀库PMC接线图。在此例应用中，传感器信号分别接在X2.0、X2.1输入端口，而控制正反转接触器KM1、KM2的中间继电器的线圈分别由Y50.1、Y50.2控制。 电动刀库PMC接线图 图6 刀库旋转逻辑梯形图 例如，加工中心在执行M06T1换刀指刀令时的换刀结果是：刀库中的T1刀装放轴。 （1）D SCH功能指令（检索功能） 当CNC读到T1指令代码信号时，将此信号信息送入PMC。当PMC接到寻找新刀具的指令T1后（FT3为“1”）在模拟刀库的刀号数据表中开始T代码数据检索出来存入F26地址单元中。然后将1号刀所在数据表中的序号1存入到检索结果输出地址D100中，同时R10.2为“1”。由于R9091.0为“0”。即断开，所以DSCH功能指令按规定2位BCD码处理数据。 （2）C OIN功能指令（比较指令） 当R10.2为“1”时，地址D100的内容（指令1号）和地址D200（当前刀套数据表序号4）的内容作比较。数据一致时，输出R10.3为“1”，不一致时，R10.3为“0”作为刀库旋转达ROT功能指令的条件。 （3）R OT功能指令（旋转指令） ROT功能指令中，旋转检索数（刀套位置个数）为12，现在位置地址为D200（存放当前刀套号4），目标位置地址为D100（存放T1号刀具的刀套号1），计算结果输出地址为C1。

数控加工中心刀库设计论文_本科论文

1前言 1.1数控加工中心简介 加工中心是一种可以对工件进行多工序加工的数字控制机床，它装备有刀库，并可以自动更换里面的刀具。工件经过一次装夹之后，数字控制系统能控制机床按照不同的工序，自动选择刀具或者更换刀具，自动地改变机床主轴的转速、进给量和刀具相对工件的运动轨迹，并且可以完成很多其他辅助机能，依次完成工件几个面上多工序的加工。减少了工同时也减少了工序之间的工件周转、搬运和存放的时间，大大缩短了生产的周期，具有显明经济效益。 一种功能较全的数控加工机床就是数控加工中心。目前数控加工中心是世界上生产产出的数量最高、最广的应用数控类机床之一。它综合加工的能力特别强，工件一次装夹后能够完成很多的加工内容，加工工件质量比较高，就要求中等加工难度和批量生产的工件，其加工效率是普通类机床的6～10倍，特别的是：它还能够完成许多普通机床所不能完成的加工，对要求精度高，单件加工或中小批量多品种生产形状较复杂的尤为适和。它把削铣、钻、攻等功能加在一个装置上，使其具有多种工艺手段。加工中心设置有储存刀具的刀库，刀库中存放着各种不同数量和规格的刀具或量具，在加工过程中利用程序来实现自动地更换和选用。这就是加工中心与数控铣、镗的差异。加工中心是一种综合的加工能力比较强的设备，工件一次装夹之后就能完成很多的工步，加工精度很高，就批量的中等的工件而言，其加工效率是普通制造机器和设备的7～12倍多，尤其是它能够实现很多普通机床所不能完成的加工，就像一些特别的行面等。这将会使新产品的研制和更新换代节省大量的人力和物力，从而使得企业具有特别强的竞争力。 1.2数控加工中心刀库系统简介 刀库系统是一种可以提供自动化加工过程中所需的换刀及储刀需求的装置。藉由电脑程式（PLC）的控制，可以实现各种不同的加工的需求，如攻、削、

盘式刀库的选刀控制设计

摘要：设计了一套由西门子S7-300 PLC 在数控加工中心刀具库转位自动选择的方案，阐述了设计要求，并根据要求进行方案设计，确定了PLC 输入和输出的地址分配、接线控制等，最后设计出梯形图并进行实物调试，经调试该设计方案能满足设计要求。 关键词：S7-300; PLC; 数控加工中心; 刀具库 数控加工中心在加工工件时需要根据加工工艺的要求进行刀具库转位自动选择刀具。由于数控加工中心在实际加工工件时多数采用任意转位自动选择刀具的方式，本文着重讨论 S7-300 PLC 在数控加工中心刀具库控制中，采用任意转位自动选择刀具的设计应用。经在实际加工中应用该方案，能有效地实现刀具库换刀准确的自动选择，具有良好的加工效率和加工精度。 1 设计要求 刀具库选刀的原则是采用最近方向旋转，即根据程序指令把下一工序要用的刀具移到换刀位置时，都要向距换刀位置<180°的方向旋转，以减少换刀时间。当选定刀具旋转到换刀位置时，刀具库转盘停止旋转，并由取放刀机械手进行换刀(图1)。 该设计中按钮SB0-SB7 分别为8 种供选择刀具的选择按钮;ST0-ST7 为各刀具旋转到位的行程开关，由霍尔元件构成;Q0.0-Q0.1 分别为到位指示灯和换刀指示灯;Q0.2-Q0.7 用来控制步进电机的驱动器。

2 硬件设计 根据设计方案要求，该数控加工中心刀具库转位控制选择需要16 个输入端和4 个输出端，在保证稳定的性能和以后升级改造需要的前提下，我们采用西门子公司的S7-300 CPU314C-2DP 和众为兴技术有限公司Q2-BYG403BM 二相步进驱动器进行控制设计。 CPU314C-2DP 是一个用于分布式结构的紧凑型CPU，内置24 个数字量输入(所有输入都可用作中断处理)和16 个数字量输出，以及4 个模拟量输入和2 个模拟量输出，足以满足该设计及以后升级改造的需求。 Q2-BYG403BM 二相步进驱动器，可驱动二相四、六、八线混合式42、56、85、86 系列步进电机。在该方案中用来控制步进电机的转向及速度。在给定工作方式正序换相通电，步进电机带动刀具库正转;按反序通电换相，则步进电机带动刀具库反转。并且可根据调整PLC 发出的脉冲频率，对步进电机进行调速。按照方案将PLC 的输入/输出口(表1)进行分配以及对数控加工中心刀具库转位选择进行接线设计(图2)。

加工中心刀库装置设计_时雨

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!! 5计算及试验情况5.1 疲劳仿真分析 2010年4月，委托北京交通大学采用AAR 机务标准M-1001-97“货车设计制造规范”中确定载荷谱和“BS EN 1993-1-9： 2005Euro code 3：钢结构设计规范”中的疲劳寿命预测方法及S-N 曲线，对CW1型米轨敞车设计方案进行了疲劳仿真分析计算，结果表明该车体各部位结构的疲劳寿命均大于600万km 。5.2 动力学性能仿真分析 2010年4月，委托西南交通大学对CW1型米轨敞车设计方案进行了动力学性能仿真计算，结果如下： （1）空车工况车辆的临界速度为101km/h ，重车临界速度为108km/h ，空重车临界速度均高于最高运行速度80km/h 的110%；能够满足运行要求，并且稳定性具有一定的裕量。 （2）在所计算的速度范围和曲线工况下，轮轴横向力最大值、脱轨系数最大值和轮重减载率最大值都能够满足GB5599-85的要求，能够保证安全运行。 （3）在美国五级谱的激励下，速度在90km/h 以下范围内，空、重车的横向、垂向平稳性指标和平均最大加速度均为优，车体振动最大加速度垂向均小于0.7g ，横向均小于0.5g 。 5.3 静强度试验 2011年6月委托青岛四方车辆研究所，在包头对CW1型米轨敞车样车进行了车体静强度试验，分别对车体在纵向载荷、 垂向载荷、侧向力、顶车载荷和翻车机工况作用下的强度进行了试验验证。试验结果表明：CW1型敞车车体强度满足TB/T1335-1996的要求，并具有一定的强度储备。 车体刚度试验与垂向静载荷试验同时进行，测量中梁中央处和心盘处的位移值，并计算中梁中央处相对于心盘处的挠度。中梁中央处相对于心盘处挠度为3.52mm ，挠跨比为0.49/1500＜1/1500，满足设计和用户要求。5.4 线路运行试验 2011年11月，首批CW1型米轨敞车在印度尼西亚用户指定线路上进行了车辆线路运行试验，运行性能稳定、状态良好，符合运用要求。6 结论 通过样车试制及相关试验，以及运用考验，CW1型米轨敞车符合标准及用户使用要求，效果良好。 （编辑立 明） 作者简介：高宏强（1974-），男，高级工程师，从事产品研发营销管理工作。 收稿日期：2０１２－１１－１９ 加工中心刀库装置设计 时雨 （哈尔滨市国际工程咨询中心，哈尔滨150000 ）1引言随着科学技术的飞速发展和经济竞争的日趋激烈，产品更新速度越来越快。形状复杂的零件越来越多，对精度的要求也越来越高。多品种、中小批量的生产方式逐渐占据了工业市场。激烈的市场竞争使得产品研发生产周期逐渐缩短。传统的加工设备和制造方法已难以满足这种多样化、柔性化的高效高质量零件加工要求。近几十年来，世界各国十分重视发展能有效解决复杂、精密、小批多变零件的数控加工技术，在加工设备中大量采用以微电子技术和计算机技术为基础的数控技术［1］。加工中心就是一种这样应运而生的数控设备［2］。 目前我国加工中心技术水平同发达国家相比仍存在巨大差距，本设计力求在刀库及换刀装置方面最大限度地改进并设计出相对可靠、高效率的刀库装置［3］。2 刀库的综述 首先我们要对刀库进行一次系统的定义。刀库是储存加工工序所需的各种刀具的机构，可以按程序指令，把即将使用的刀具迅速、准确地送到换刀位置，并接受计算机指令将使用过的刀具复位。因此，刀库不单单是储存刀具的单一机构，而是能够按程序运作的一个精确机构［4］。 常见刀库形式可分为三种：圆盘式刀库，链条式刀库以及斗笠式刀库，具体对比见表1。 对于每种刀库，它们各自的结构也不同，这里主要介绍设计中所选择的圆盘式刀库结构［5］。传统圆盘式刀库通摘要： 在全面了解数控加工中心的结构、工作原理和控制方法的基础上，设计出加工中心的刀库装置。根据加工中心刀库的工作原理，确定结构与技术参数并给出结构设计方案，设计出一套符合技术要求的刀库，具有工作效率高、刚性好、使用寿命长等特点。 关键词：数控加工中心；刀库；刀座 中图分类号：T G659文献标识码：A 文章编号：1002－2333（2013）01－0138－02 解决方案 SOLUTION 工艺／工装／模具／诊断／检测／维修／改造 机械工程师2013年第1期 138

加工中心刀刀库(链式刀库)机械毕业设计方案

第一章绪论 本章首先从数控机床的发展历程引出加工中心的发展趋势，再具体到本次设计针对的刀库的任务要求，明确了本设计任务的主要内容。 引言 1952年世界上出现了第一台数控机床，使多品种、中小批量的机械加工设备在柔性、自动化和效率上产生了巨大变革。1958年第一台加工中心问世，它将多工序<铣、钻、镗、铰、攻丝等）加工集于一身；适应加工多品种和大批量的工件；增加机床功能<自动换刀、自动换工件、自动检测等），使自动化程度和加工效率上了一个新台阶；使无人化<或长时间无人操作）加工成为现实。90年代以来，数控加工技术得到迅速的普及及发展，数控加工中心在制造业得到越来越广泛的应用。目前国内企业生产制造的加工中心主要是面向生产领域，其结构复杂、精度高、封闭性强，价格昂贵。加工中心已成为柔性制造系统、计算机集成制造系统和自动化工厂的基本单元。 加工中心是数控机床的代表，是高新技术集成度高的典型机电一体化机械加工设备，受到世界各工业发达国家的高度重视，技术迅速发展，品种和数量大幅度增加，成为当今世界机械加工设备中最引人注目的一类产品。 加工中心简介 加工中心的发展简史 1952年世界上出现第一台数控机床，使多品种、中小批量的机械加工设备在柔性、自动化和效率上产生了巨大变革。它用易于修改的数控加工程序进行控制，因而比大批量生产重使用组合机床生产线和凸轮、开关控制的专用机床有更大的柔性，容易适应加工件品种的变化，进行多品种加工。它用数控系统对机床的工艺功能、几何图形运动功能和辅助功能实行全自动的数字控制，因为有更高的自动化程

度和加工效率，大大改变了中小批量生产中普通机床占整个机械加工70%~80%的状况。数控机床能实现两坐标以上联动的功能，其效率和精度比用手工和样板控制加工复杂零件要高得多。 1958年第一台加工中心在美国卡尼、特雷克

刀库的种类及特点(仅限借鉴)

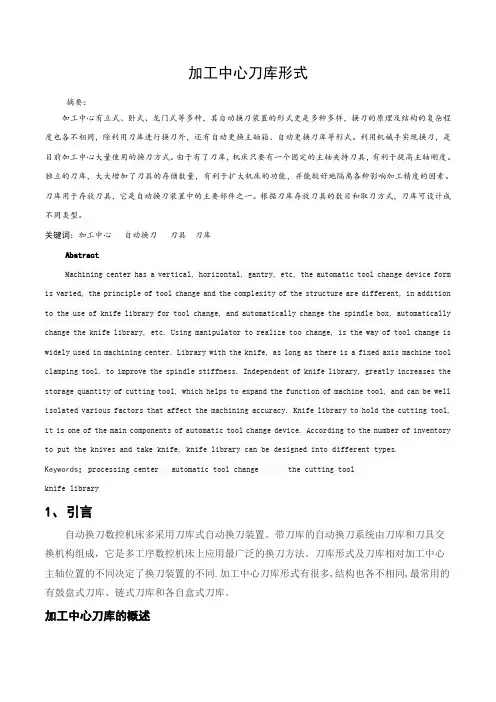

加工中心刀库种类及特点 加工中心的自动换刀装置由存放刀具的刀库和换刀机构组成。刀库种类很多，常见的有盘式和链式两类。链式刀库存放刀具的容量较大。 换刀机构在机床主轴与刀库之间交换刀具，常见的为机械手；也有不带机械手而由主轴直接与刀库交换刀具的，称无臂式换刀装置。 加工中心刀库分为圆盘式刀库及机械手刀库两种 一、圆盘式刀库 圆盘式刀库应该称之为固定地址换刀刀库，即每个刀位上都有编号，一般从1编到12、18、20、24等，即为刀号地址。操作者把一把刀具安装进某一刀位后，不管该刀具更换多少次，总是在该刀位内。 1. 制造成本低。主要部件是刀库体及分度盘，只要这两样零件加工精度得到保证即可，运动部件中刀库的分度使用的是非常经典的“马氏机构”，前后、上下运动主要选用气缸。装配调整比较方便，维护简单。一般机床制造厂家都能自制。 2. 每次机床开机后刀库必须“回零”，刀库在旋转时，只要挡板靠近（距离为0.3mm左右）无触点开关，数控系统就默认为1号刀。并以此为计数基准，“马氏机构”转过几次，当前就是几号刀。只要机床不关机，当前刀号就被记忆。刀具更换时，一般按最近距离旋转原则，刀号编号按逆时针方向，如果刀库数量是18，当前刀号

位8，要换6号刀，按最近距离换刀原则，刀库是逆时针转。如要换10号刀，刀库是顺时针转。 机床关机后刀具记忆清零。 3. 固定地址换刀刀库换刀时间比较长国内的机床一般要8秒以上（从一次切削到另一次切削）。 4. 圆盘式刀库的总刀具数量受限制，不宜过多，一般40#刀柄的不超过24把，50#的不超过20把，大型龙门机床也有把圆盘转变为链式结构，刀具数量多达60把。 二、机械手刀库 机械手刀库换刀是随机地址换刀。每个刀套上无编号，它最大的优点是换刀迅速、可靠。 1. 制造成本高。刀库有一个个刀套链式组合起来，机械手换刀的动作有凸轮机构控制，零件的加工比较复杂。装配调试也比较复杂，一般由专业厂家生产，机床制造商一般不自制。 2. 刀号的计数原理。与固定地址选刀一样，它也有基准刀号：1号刀。但我们只能理解为1号刀套，而不是零件程序中的1号刀：T1。系统中有一张刀具表。它有两栏。一栏是刀套号，一栏是对应刀套号的当前程序刀号。假如我们编一个三把刀具的加工程序，刀具的放置起始是1号刀套装T1（1号刀），2号刀套装T2，3号刀套装T3，我们知道当主轴上T1在加工时，T2刀即准备好，换刀后，T1换进2号刀套，同理，在T3加工时，T2就装在3号刀套里。一个循环后，

小型立式加工中心刀库自动换刀装置及控制系统设计-开题报告

毕业设计（论文）开题报告 1 选题背景及其意义 加工中心是适应省力、省时和节能的时代要求而迅速发展起来的自动换刀数控机床，能集中完成多种工序，因而可减少工件装夹、测量和调整时间，减少工件周转、搬运存放时间，使机床的切削利用率高于通用机床3倍～4倍，所以说，加工中心不仅提高了工件的加工精度，而且是数控机床中生产率和自动化程度最高的综合性机床。 在加工中心中，刀库和机械手组成自动换刀装置（ATC），而自动换刀装置的好坏，将直接影响加工中心的好坏，从目前情况看，加工中心的主机部分基本定型，变化不大，但自动换刀装置种类繁多，五花八门，是最难搞好的部分。它是加工中心的象征，又是加工中心成败的关键环节。因此各加工中心制造厂家都在下大力研制动作迅速、可靠性高的自动换刀装置，以求在激烈的竞争中取得好效益，正因为自动换刀装置是加工中心的核心内容，各厂家都在保密，极少公开有关资料，尤其机械手这部分更是如此。 2 文献综述（国内外研究现状与发展趋势） 1958年，美国卡尼，特雷克公司首次把铣、钻、镗等多种工序集中于一台数控机床上，通过换刀方式实现连续加工，成为世界上第一台加工中心。该产品出现后，销路惊人，引起了日、德、美、英、法、意等先进工业国家的高度重视，竞相开发生产，不断扩大和完善机床的功能，成为数控机床中发展最快、需求量最大的商品之一。如今，世界上出现了立式、卧式、龙门式、落地式等各种加工中心，据不完全统计，大约有1000多个品种规格。 未来加工中心的发展动向是高速化、进一步提高精度和愈发完善的机能。加工中心是数控机床的代表，是高新技术集成度高的典型机电一体化机械加工设备，我国的加工中心从70年代开始，已有很大发展，但技术、品种和数量上都还远不能适应我国经济、技术发展的需要。随着我国工业的不断发展，推动了模具制造业、机械加工业的巨大发展，使得数控机床的使用越来越普遍，而加工中心更是以其高自动化程度得到广泛应用。然而，目前市场上生产和销售的都是以大、中型的加工中心为主，小型加工中心几乎是空白，而机械加工业、小型模具的制造、工科院校、技工学校等对小型加工中心存在着大量的需求。为加速我国加工中心的发展，需进一步加强对加工中心的研究、设计、制造和应用。

链刀、盘式。斗笠式刀库

链式、盘式、斗笠刀库 刀库系统是提供自动化加工过程中所需之储刀及换刀需求的一种装置；其自动换刀机构及可以储放多把刀具的刀库；改变了传统以人为主的生产方式。藉由电脑程式的控制，可以完成各种不同的加工需求，如铣削、钻孔、搪孔、攻牙等。 一、圆盘式刀库 圆盘式刀库应该称之为固定地址换刀刀库，即每个刀位上都有编号，一般从1编到12、18、20、24等，即为刀号地址。操作者把一把刀具安装进某一刀位后，不管该刀具更换多少次，总是在该刀位内。 1. 制造成本低。主要部件是刀库体及分度盘，只要这两样零件加工精度得到保证即可，运动部件中刀库的分度使用的是非常经典的“马氏机构”，前后、上下运动主要选用气缸。装配调整比较方便，维护简单。一般机床制造厂家都能自制。 2. 每次机床开机后刀库必须“回零”，刀库在旋转时，只要挡

板靠近（距离为0.3mm左右）无触点开关，数控系统就默认为1号刀。并以此为计数基准，“马氏机构”转过几次，当前就是几号刀。只要机床不关机，当前刀号就被记忆。刀具更换时，一般按最近距离旋转原则，刀号编号按逆时针方向，如果刀库数量是18，当前刀号位8，要换6号刀，按最近距离换刀原则，刀库是逆时针转。如要换10号刀，刀库是顺时针转。 机床关机后刀具记忆清零。 3. 固定地址换刀刀库换刀时间比较长国内的机床一般要8秒以上（从一次切削到另一次切削）。 4. 圆盘式刀库的总刀具数量受限制，不宜过多，一般40#刀柄的不超过24把，50#的不超过20把，大型龙门机床也有把圆盘转变为链式结构，刀具数量多达60把。 )圆盘刀库。如图7.1(b)-(g)所示，存刀量少则6把-8把，多则50把-60把，有多种形式。 图7.1(b)所示刀库，刀具径向布置，占有较大空间，一般置于机床立柱上端。 图7.1(c)所示刀库，刀具轴向布置，常置于主轴侧面，刀库轴心线可垂直放置，也可以水平放置，较多使用。 图7.1(d)所示刀库，刀具为伞状布置，多斜放于立柱上端。 为进一步扩充存刀量，有的机床使用多圈分布刀具的圆盘刀库(图7.1(e))，多层圆盘刀库(图7.1(f))和多排圆盘刀库(图7.1(g))。多排圆盘刀库每排4把刀，可整排更换。后三种刀库形式使用较少

关于加工中心刀库的基本知识知识

关于加工中心刀库的基 本知识知识 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】

刀库-概述 刀库 刀库系统是提供自动化加工过程中所需之储刀及换刀需求的一种装置；其自动换刀机构及可以储放多把刀具的刀库；改变了传统以人为主的生产方式。藉由电脑程式的控制，可以完成各种不同的加工需求，如、、镗孔、等。大幅缩短加工时程，降低生产成本；这是刀库系统的最大特点。 近年来刀库的发展已超越其为工具机配件的角色，在其特有的技术领域中发展出符合工具机高精度、高效能、高可靠度及多工复合等概念之产品。其产品品质的优劣，关系到工具机的整体效能表现。 刀库-主要构件 刀库主要是提供储刀位置，并能依程式的控制，正确选择刀具加以定位，以进行刀具交换；换刀机构则是执行刀具交换的动作。刀库必须与换刀机构同时存在，若无刀库则加工所需刀具无法事先储备；若无换刀机构，则加工所需刀具无法自刀库依序更换，而失去降低非切削时间的目的。此二者在功能及运用上相辅相成缺一不可。 刀库-分类 刀库的容量、布局，针对不同的机，其形式也有所不同，根据刀库的容量、外型和取刀方式可概分为以下几种： 1、斗笠式刀库

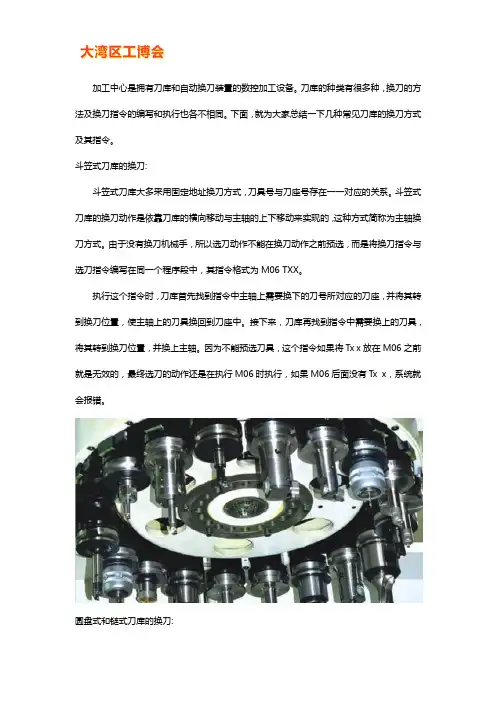

一般只能存16~24把刀具，斗笠式刀库在换刀时整个刀库向主轴移动。当主轴上的刀具进入刀库的卡槽时，主轴向上移动脱离刀具，这时刀库转动。当要换的刀具对正主轴正下方时主轴下移，使刀具进入主轴锥孔内，夹紧刀具后，刀库退回原来的位置。 2、圆盘式刀库 圆盘式刀库通常应用在小型立式综合加工机上。"圆盘刀库"一般俗称"盘式刀库"，以便和"斗笠式刀库"、"链条式刀库"相区分。圆盘式的刀库容量不大，顶多二、三十把刀。需搭配自动换刀机构ATC(AutoToolsChange)进行刀具交换。 3、链条式刀库 链条式刀库的特点是可储放较多数量之刀具，一般都在20把以上，有些可储放120把以上。它是藉由链条将要换的刀具传到指定位置，由将刀具装到主轴上。换刀动作均采用马达加机加工中心使用的刀库最常见的形式是圆盘式刀库和机械手换刀刀库。 刀库-特点  刀库 一、圆盘式刀库特点？ 圆盘式刀库应该称之为固定地址换刀刀库，即每个刀位上都有编号，一般从1编到12、18、20、24等，即为刀号地址。操作者把一把刀具安装进某一刀位后，不管该刀具更换多少次，总是在该刀位内。？

刀库产品工艺流程

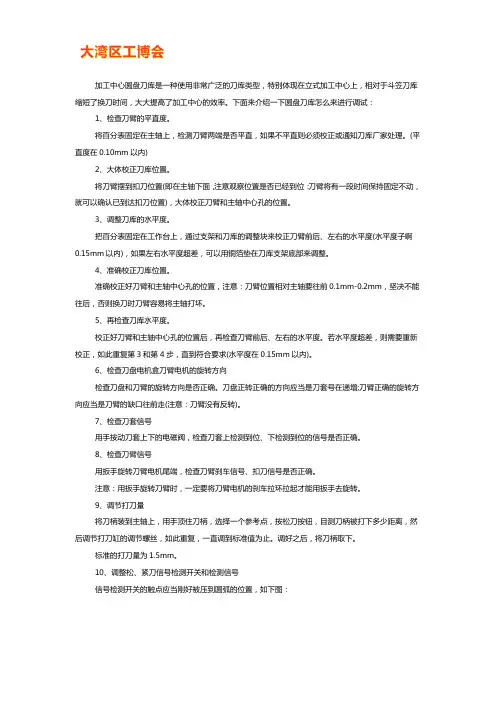

一．刀库的定义及分类 二．盘式刀库的组成和换刀流程 三．盘式刀库的安装过程 一．刀库的定义及分类 １．刀库的定义 其实刀库顾名思义为放刀的仓库，此处的刀为特别用于数控机床进行高速精确加工之刀具．它和普通的刀具区别在于，盘式刀库之刀具是安装在标准的刀柄上的，在自动换刀的过程中都有与之规格相对应的扣刀爪和刀臂换刀－－即刀库与加工主轴之间进行换刀．２．刀库的分类 根据刀库所需要的容量、选刀及取刀方式，可以将刀库设计成盘式刀库、链式刀库、格子式刀库．而我们现在仅讨论盘式刀库的定义及功用． 二．盘式刀库的组成和工作原理 １．组成盘式刀库的各主要部件及作用 盘式刀库主要由刀库本体、刀盘组、压缸固定板组、气压缸、自动换刀夹具机构、换刀臂、扣刀爪、刀库外罩和自动换刀夹具外罩等组成．其中各个部件作用如下：（1）本体：用来承载刀盘组、压缸固定板组、气压缸、刀库外罩等部件的基体。 （2）刀盘组：用来装载刀套，其上有拨动装置使刀盘在马达的作用下转动。 （3）压缸固定板组：首先是固定刀盘组于本体上，再就是用于装载气压缸和极限开关，起固定作用。 （4）气压缸：连接倒刀块，起倒刀作用。 （5）换刀臂：连接于自动换刀夹具主轴，起换刀作用。 （6）扣刀爪：换刀过程中起抓刀作用。 （7）刀库和自动换刀夹具外罩：保护机体、防尘及美观作用。 ２．盘式刀库的简单介绍 盘式刀库属于立式刀库的一种，为最常用的一种形式，盘式刀库的储存量一般为15~40把，每一刀座均仅可存放一把刀具，按照刀柄规格的不同可把刀库分为＃２５、＃３０、＃４０、＃５０、＃６０等不同的规格，而不同的规格适用于不同用途的机床，如＃５０和＃６０的刀柄适用于重型切削机床，＃２５和＃３０的刀柄适用于高速轻切削机床盘式刀库的种类很多，为适应机床主轴的布局，刀库的刀具轴线可以按不同的方向配置，这样做的目的是按照机床工作的实际情况方便换刀，提高工作效率． 如下图即为刀可作90度翻转的圆盘刀库． 采用这种结构能简化取刀动作。单盘式刀库的结构简单，取刀也较方便，因此应用最为广泛。

加工中心的特点、种类、功能和主要技术参数

本项目主要对加工中心的特点、种类、功能和主要技术参数加以概述，使初学者对加工中心有一个基本认识。 项目一加工中心 同类型的加工中心与数控铣床的结构布局相似，主要在刀库的结构和位置上有区别，一般由床身、主轴箱、工作台、底座、立柱、横梁、进给机构、自动换刀装置、辅助系统（气液、润滑、冷却）、控制系统等组成，如图 5-1 所示。加工中心的基本组成： 项目二加工中心分类 加工中心的品种、规格较多，这里仅从结构上对其作一分类。 一、立式加工中心 指主轴轴线为垂直状态设置的加工中心。其结构形式多为固定立柱式，工作台为长方形，无分度回转功能，适合加工盘、套、板类零件。一般具有三个直线运动坐标，并可在工作台上安装一个水平轴的数控回转台，用以加工螺旋线零件。 立式加工中心装夹工件方便，便于操作，易于观察加工情况，但加工时切屑不易排除，且受立柱高度和换刀装置的限制，不能加工太高的零件。 立式加工中心的结构简单，占地面积小，价格相对较低，应用广泛。 二、卧式加工中心 指主轴轴线为水平状态设置的加工中心。通常都带有可进行分度回转运动的工作台。卧式加工中心一般都具有三个至五个运动坐标，常见的是三个直线运动坐标加一个回转运动坐标，它能够使工件在一次装夹后完成除安装面和顶面以外的其余四个面的加工，最适合加工箱体类零件。 卧式加工中心调试程序及试切时不便观察，加工时不便监视，零件装夹和测量不方便，但加工时排屑容易，对加工有利。 与立式加工中心相比，卧式加工中心的结构复杂，占地面积大，价格也较高。 三、龙门式加工中心 龙门式加工中心的形状与龙门铣床相似，主轴多为垂直设置，除自动换刀装置外，还带有可

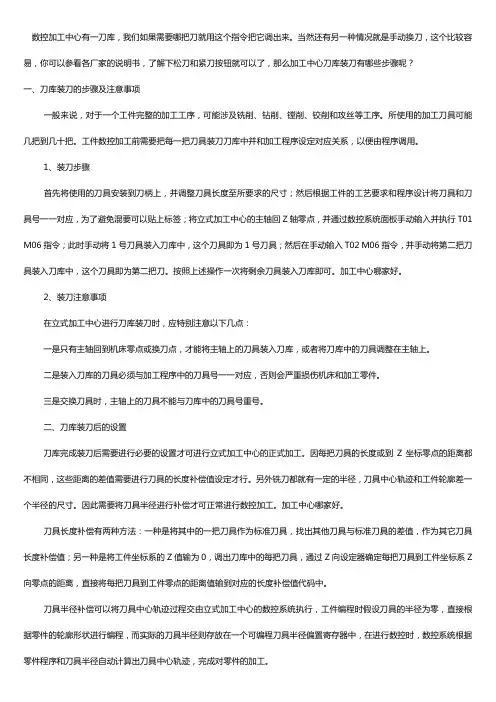

更换的主轴附件，数控装置的功能也较齐全，能够一机多用，尤其适用于加工大型或形状复杂的零件，如飞机上的梁、框、壁板等。 项目三加工中心主要加工对象 加工中心适用于复杂、工序多、精度要求高、需用多种类型普通机床和繁多刀具、工装，经过多次装夹和调整才能完成加工的具有适当批量的零件。其主要加工对象有以下四类： 一、箱体类零件 箱体类零件是指具有一个以上的孔系，并有较多型腔的零件，这类零件在机械、汽车、飞机等行业较多，如汽车的发动机缸体、变速箱体，机床的床头箱、主轴箱，柴油机缸体，齿轮泵壳体等。 箱体类零件在加工中心上加工，一次装夹可以完成普通机床 60 ％～ 95 ％的工序内容，零件各项精度一致性好，质量稳定，同时可缩短生产周期，降低成本。对于加工工位较多，工作台需多次旋转角度才能完成的零件，一般选用卧式加工中心；当加工的工位较少，且跨距不大时，可选立式加工中心，从一端进行加工。 二、复杂曲面 在航空航天、汽车、船舶、国防等领域的产品中，复杂曲面类占有较大的比重，如叶轮、螺旋桨、各种曲面成型模具等。 就加工的可能性而言，在不出现加工干涉区或加工盲区时，复杂曲面一般可以采用球头铣刀进行三坐标联动加工，加工精度较高，但效率较低。如果工件存在加工干涉区或加工盲区，就必须考虑采用四坐标或五坐标联动的机床。 三、异形件 异形件是外形不规则的零件，大多需要点、线、面多工位混合加工，如支架、基座、样板、靠模等。异形件的刚性一般较差，夹压及切削变形难以控制，加工精度也难以保证，这时可充分发挥加工中心工序集中的特点，采用合理的工艺措施，一次或两次装夹，完成多道工序或全部的加工内容。 四、盘、套、板类零件 带有键槽、径向孔或端面有分布孔系以及有曲面的盘套或轴类零件，还有具有较多孔加工的板类零件，适宜采用加工中心加工。端面有分布孔系、曲面的零件宜选用立式加工中心，有径向孔的可选卧式加工中心。 项目四加工中心主要技术参数 加工中心的主要技术参数包括工作台面积、各坐标轴行程、摆角范围、主轴转速范围、切削进给速度范围、刀库容量、换刀时间、定位精度、重复定位精度等，其具体内容及作用详见表 5 - 1 。 项目五自动换刀装置 加工中心上的自动换刀装置由刀库和刀具交换装置组成，用于交换主轴与刀库中的刀具或工具。 一、对自动换刀装置的要求 加工中心对自动换刀装置有如下具体要求： 1、刀库容量适当 2、换刀时间短 3、换刀空间小 4、动作可靠、使用稳定 5、刀具重复定位精度高 6、刀具识别准确 二、刀库

盘式刀库

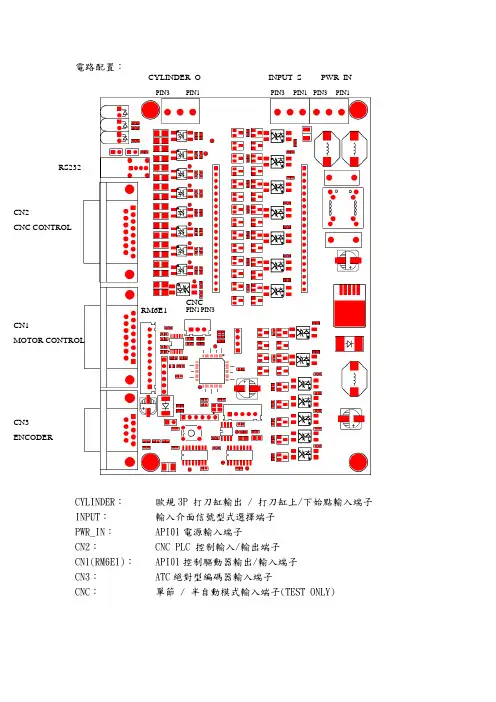

盘式刀库机械手换刀简介 机械机构，相关传感器和控制信号 刀套控制气动/液压缸：一个，安装在刀库中间位置，控制刀套倒下和抬起，通常称为倒刀和回刀。 倒刀/回刀开关及相应传感器：各两个，分别装在控制刀套动作的气动/液压阀以及相应驱动装置气动/液压缸两端。控制刀套位置，并发出到位信号。 机械手臂旋转马达：A TC动力源，一般使用凸轮机构控制机械手臂的旋转，完成装刀和拉刀动作。 机械手臂旋转位置传感器：三个，其信号灯可以通过机械手臂旁边的一个窗口看到。传感器可分为凸式和凹式两种，分别是脉冲的上升沿或者下降沿有效，时序图不同，根据机械手臂不同位置发出相应的信号。 刀盘马达：控制刀盘正反转。 刀盘旋转定位/计数传感器：一个，刀盘每旋转一个位置就产生一个计数信号。 另外，主轴上还有有一个松拉刀开关和两个松拉刀相关的传感器，分别给出刀具夹紧和松开信号。刀库的刀套上使用的是弹簧滚珠卡紧机构，没有传感器信号。 通常一个盘式刀库通常有7个传感器＋主轴上2个，总计9个。 机械手臂换刀步骤 1.选刀 根据T代码选取相应刀具号，梯形图控制刀库正转或者反转。每旋转一个位置，刀库给出一个脉冲信号。 2.倒刀 刀库当前位置的刀套旋转90°，处于换刀位置。通常气动或液压电磁阀控制。刀套到位后，给出到位反馈信号。 3.机械手臂旋转60°，扣刀 同时抓住刀库和主轴上的刀具，并由机械手臂传感器给出扣刀反馈信号。 4.从主轴和刀库中向下拉刀 主轴松刀、吹气，机械手臂向下拉刀。此时，机械手臂两端分别夹持主轴上的刀具和待

换目标刀具。主轴端和刀库端同时完成动作。 5.机械手臂旋转180°，换刀 机械手臂拉刀到位后，旋转180°，主轴上刀具和待换目标刀具交换，旋转到位后，机械手臂给出到位信号。 6.刀具向上插入主轴和刀库 机械手臂向上，将刀具同时插入主轴和当前刀套，主轴将刀具卡紧。主轴端和刀库端同时完成动作。 7.反向旋转60° 机械手臂反向旋转回原位，完成一个换刀动作。更新数据表。 快速换刀 目前各机床厂家通常使用两种换刀方式，一种是刀具交换后当前刀套向上翻转90°回原位，等待下次选刀，称为普通换刀；另一种是换刀后刀套不回原位，当得到下一个选刀指令时根据不同的情况再决定是否回刀，这种换刀方式称为快速换刀。快速换刀的主要优点在于，当加工程序在固定的两把刀具之间切换时，可以省去一个倒刀和回刀的时间，特别是在反复使用两把刀的时候，效果明显。而且相对于整个加工过程，并不增加换刀时间。因此，这种快速换刀使用比较广泛。 梯形图编写 机械手臂换刀动作完全由电机驱动凸轮机构控制，并可以根据不同位置给出三个传感器位置信号。编梯形图时，只需根据这三个传感器信号时序图控制电机启动和停止即可。 刀具数据存储和数据交换，通常使用数据表完成。相应D地址号作为刀套号，D地址中的数据作为刀具号。 判断换刀时机的方式我看到了两种：一种是通过SUB 6 / ROT计算刀盘需要转动的步数和方向，然后刀盘每旋转一格计数器减1，直到待换刀套到达换刀位置即执行动作；另一种是只需通过SUB 6 / ROT计算刀盘的转动方向，然后刀盘每旋转一格比较一次换刀位置刀号和换刀代码，如一致则执行换刀动作。 主轴上松刀的时候同时要有一个吹气动作，其目的应该是清除刀具安装位置的杂质，须和松刀动作同时完成。

实现刀库控制功能

附录9：实现刀库控制功能 目录 相关知识与技能 1．与刀库相关的电气连接 2．刀库控制的相关信号及其功能 2．1 主轴准停控制信号ORCMA 2．2 宏程序所用的系统变量 2．2．1 用户宏程序输入信号 2．2．2 宏程序报警变量 2．2．3 模态信息变量（#4003、#4006） 3．宏程序调用及刀库相关系统参数 3．1 指定调用宏程序的M代码值参数PRM#6080～6089 3．2 主轴准停位置设置参数（PRM#4031） 3．3 主轴定向速度参数（PRM#4038） 3．4 换刀点设置参数（PRM#1241） 3．5 其他相关参数 4．换刀宏程序 5．PMC控制程序 思考题 实训项目3.8 实现刀库控制功能 以FANUC 0i系统加工中心或调试台为例，介绍一种通过宏程序调用实现斗笠式刀库换刀控制的方法。刀库容量为16（装16把刀），利用伺服主轴电动机的内置编码器进行定向/准停。 实训学时：10学时。 实训目的: （1）加工中心斗笠式刀库的操作与控制程序的编制。 （2）掌握调用宏程序实现刀库控制的编程方法。 （3）掌握调用宏程序实现刀库控制的相关参数设置。 实训内容： （1）斗笠式刀库的操作。 （2）控制刀库的宏程序设计。 （3）刀库梯形图程序的设计与调试。 （4）梯形图功能的调试。 （5）宏程序调用实现刀库控制的相关参数设置。 实训设备:

（1）配置FANUC 0i数控系统的加工中心/综合调试台。 （2）个人计算机（PC）。 （3） FANUC公司的梯形图编辑软件（FLADDER Ⅲ版本）。 实训要点： （1）用FLADDER Ⅲ软件对PMC离线编程。 （2）FANUC 0i PMC操作。 （3）FANUC 0i 系统PMC程序传输与功能调试。 （4）刀库控制用宏程序设计与加载。 （5）PMC功能指令的应用。 （6）刀库梯形图程序设计。 （7）调用宏程序控制刀库的相关参数设置。 （8）刀库控制功能验证。 实训具体要求： （1）规范实训，按操作规范操作机床。 （2）机床工作时，严禁用手或导体去触碰各通电电器，确保人身和设备安全。 （3）操作刀库之前，必须保证机床执行手动回零操作。 （4）验证刀库功能时，可采用单程序运行模态或单独执行相关的刀库辅助功能指令（M指令）操作，密切关注机床的动作，确保刀库与主轴不撞机。 （5）具备加工中心的基本操作能力和应用水平。 （6）熟悉FANUC 0i系统参数的设置方法与操作。 组织形式： 教师：演示与指导，组织学生训练、演示、讨论与评估。 学生：根据设备数量，可在课内分组定时训练，也可预约训练，采取组长负责制，负责指导、提问与考核各组员。 相关知识与技能： 1．与刀库相关的电气连接 假设加工中心刀库的主电路如图附9-1所示。

数控机床的自动换刀装置

数控机床大作业 数 控 机 床 的 自 动 换 刀 装 置 姓名： 学号： 班级：

数控机床的自动换刀装置 作者：刘伟杰 摘要 数控机床集中应用了计算机技术，电子技术，自动控制技术，传感测量，机械制造，等先进技术，是典型的机电一体化产品。它的发展和应用开创了制造业的新时代，改变了制造业的生产方式，产业结构，管理形式，使世界制造业的格局发生了巨大的变化，促进了其他行业的生成和飞速发展。刀具及自动换刀装置对加工时间有着重要的影响，自动换刀的快慢又影响了加工的时间，刀库的容量决定了刀具的数量，进而影响换刀时间和加工时间。本文主要讲述数控机床的自动换刀机构。 关键词：发展趋势机构自动换刀刀库 中图分类号：TH 文献标识码：B

1.刀库 刀库是自动换刀装置的主要部件，其容量、布局以及具体结构对数控机床的设计有很大影响。刀库的刀具定位机构是用来保证要更换的每一把刀具准确的停在换到位置上。采用电动机或液压系统为刀库提供动力。根据刀库所需要的容量和取刀方式，可以将刀库设计成多种形式。 1.1刀库的类型 刀库的功能是储存加工工序所需要的各种刀具，并按指令将要用的刀具准确的送到换刀位置，并接受从主轴送来的已用刀具。根据需求，刀库类型有多种（1）盘式刀具在盘式刀库结构中，刀具可以沿主轴轴向、径向、斜向安放，刀具轴向安装的结构最为紧凑。在刀库容量较大时，可采用弹仓式结构，目前大量的刀库安装在机床立柱的顶面或侧面，也可安装在单独的基地上。盘式刀库分径向、轴向两种取刀方式，其刀座结构不同。此种刀库结构简单，适用于刀库容量较少的情况。 （2）链式刀库刀具容量比盘式的大，结构也比较灵活和紧凑，常为轴向换刀。可将换刀位置刀座突出以利于换刀。另外还可以采用加长连带方式加大刀库的容量，也可采用折叠回绕的方式提高空间利用率，在要求刀量容量很大时可以采用多条链带的结构。 （3）格子盒式刀具固定型格子盒式刀库。刀具分几排直线排列，由纵、横向移动的取刀机械手完成选刀运动，将选取的刀具送到固定的换刀位置刀座上，由换刀机械手交换刀具，此刀具空间利用高，刀库容量大。 1.2刀库的容量 刀库的容量首先要考虑加工工艺的分析需要。一般情况下，并不是刀库中的刀具越多越好，太的容量会增加刀库的尺寸和占地面积，使选刀过程时间增长。如果从完成工件的全部加工所需要的刀具数目统计，所得结果是80%的工件完成加工任务所需的刀具数目在40种以下，所以一般的中小型立式加工中心配14--30把刀具的刀库就能够满足70%--95%的工件加工需要。 1.3刀库的转位 刀库转位机构由伺服电动机通过消隙齿轮带动蜗杆，通过涡轮使刀库转动。

常见的加工中心刀库问题及解决方法

1常见的过载报警及解决方法 故障现象：某配套FANUC-0M系统的数控立式加工中心，在加工中经常出现过载报警，报警号为434，表现形式为Z轴电动机电流过大，电动机发热，停上40min左右报警消失，接着再工作一阵，又出现同类报警。 分析及处理过程：经检查电气伺服系统无故障，估计是负载过重带不动造成。 为了区分是电气故障还是机械故障，将Z轴电动机拆下与机械脱开，再运行时该故障不再出现。由此确认为机械丝杠或运动部位过紧造成。调整Z轴丝杠防松螺母后，效果不明显，后来又调整Z轴导轨镶条，机床负载明显减轻，该故障消除。 2数控机床转台分度不良的故障维修 故障现象：一台配套FANUCOMC，型号为XH754的数控机床，转台分度后落下时错动明显，声音大。 分析及处理过程：转台分度后落下时错动明显，说明转台分度位置与鼠齿盘定位位置相差较大；如果回零时位置同时也有错动，则可调节第4轴栅格偏移量(参数0511)来解决：如果转台传动有间隙，则可调节第4轴间隙补偿(参数0538)；如果机械螺距有误差，则

相应调整第4轴螺补。本例中发现转台回零后也有错动，调整0511数值后解决 3刀库不停转的故障维修 故障现象：一台配套FANUC0MC系统，型号为XH754的数控机床，刀库在换刀过程中不停转动。 分析及处理过程：拿螺钉旋具将刀库伸缩电磁阀手动钮拧到刀库伸出位置，保证刀库一直处于伸出状态，复位，手动将刀库当前刀取下，停机断电，用扳手拧刀库齿轮箱方头轴，让空刀爪转到主轴位置，对正后再用螺钉旋具将电磁阀手动钮关掉，让刀库回位。再查刀库回零开关和刀库电动机电缆正常，重新开机回零正常，MDI方式下换刀正常。怀疑系干扰所致，将接地线处理后，故障再未出现过。 4换刀不能拔刀的故障维修 故障现象：一台配套FANUC0MC系统，型号为XH754的数控机床，换刀时，手爪未将主轴中刀具拔出，报 警。 分析及处理过程：手爪不能将主轴中刀具拔出的可能 原因有： ①刀库不能伸出；②主轴松刀液压缸未动作；③松刀
