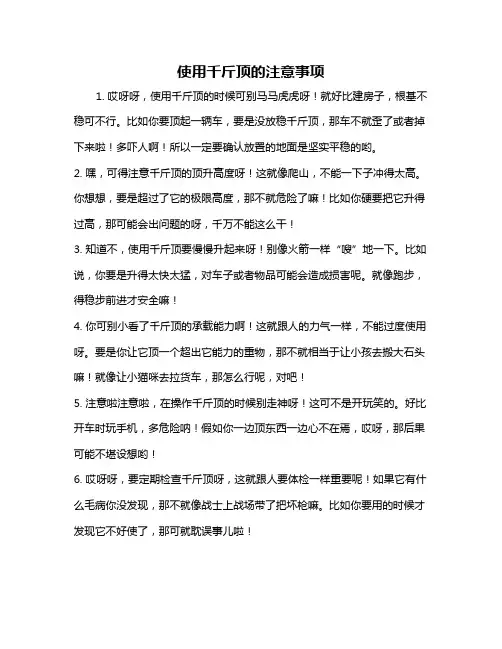

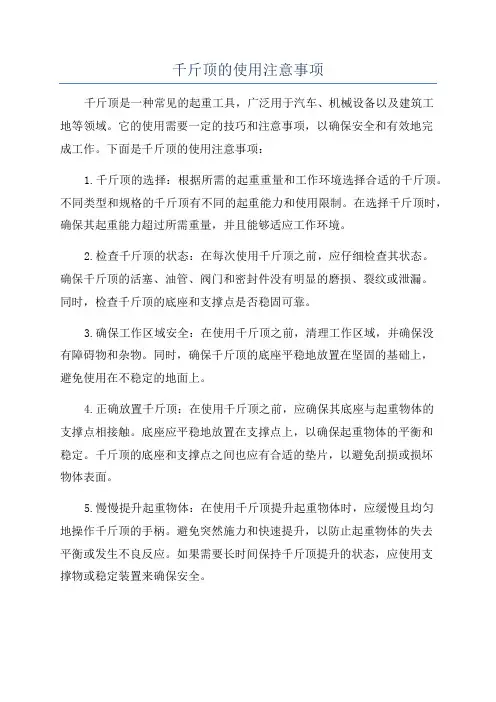

顶升作业时，要选择合适的千斤顶:起重量不超负荷，一般选择千斤顶的起重能力大于重物重力的1.5倍；千斤顶最低高度合适，为了便于取出，选用千斤顶的最小高度应与重物底部施力处的净空相适应，起落过程中垫枕木垛支持重物时，千斤顶的起升高度要大于枕木厚度与枕木垛变形之和。
1.顶升作业时，要选择合适的千斤顶:起重量不超负荷，一般选择千斤顶的起重能力大于重物重力的1.5倍；千斤顶最低高度合适，为了便于取出，选用千斤顶的最小高度应与重物底部施力处的净空相适应，起落过程中垫枕木垛支持重物时，千斤顶的起升高度要大于枕木厚度与枕木垛变形之和。
2.若使用几台千斤顶联合顶升同一设备时，应选用同一型号的千斤顶,且每台千斤顶的额定起重量不得小于所承担设备重力的1.2倍。
3.千斤顶在使用前应擦拭干净，并应检查各部件是否灵活,有无损伤。液压千斤顶的油阀、活塞、皮碗是否完好，油液是否干净。
4.使用时，千斤顶应放置平整,在千斤顶底座及顶托垫坚韧的枕术、木板或钢板来扩大承压面积,以免陷落或滑动而发生事故。注意不能用沾油污的木板或钢板作为衬垫，以防受力时打滑。重物的被顶升处必须是坚实的部位,以防损坏设备。千斤顶的位置应放正，不能歪斜，严防地基偏沉或载荷偏移而使千斤顶偏斜或翻倒。
5.操作时,应先将重物稍微顶起一些，仔细检查无异常后,，再继续顶升重物。若发现垫板受压后不平整、不牢固或千斤顶有偏斜时，必须将千斤顶松下，及时处理好后方可继续向上顶升。
6.在顶升过程中，应随重物的不断上升及时在其下面铺垫保险枕木架，以防千斤顶倾斜或回了由引起活塞突然下降而造成事故。下放重物时要逐步向外抽出枕木，枕木与重物间的距离不得超过一块枕木的厚度,，以防意外。
7.液压千斤顶需要松放时，只需微开回油阀，使其缓慢下放，不能突然下降，以免损坏内部皮碗而导致千斤顶损坏。
8.齿条千斤顶松放时,不能突然下放,如突然下放会使内部装置受冲击力,致使摇把跳动而伤人。
9.应严格遵守千斤顶的各项技术指标：手柄长度、操作人数、顶升高度。不得随意加长操作手柄,也不准增加操作人数来施强力硬压。起重高度不能超出规定界限,螺旋千斤顶的套筒及液压千斤顶的活塞上均标有红线,当红线露出时,应立即停止操作。若无标记,则每次顶升高度不得超过螺母套筒或活塞总高的3/4。
若重物的起升高度需超出千斤顶额定高度时，必须先在顶起的重物下垫好枕木，降下千斤顶,垫高其底部,重复顶升,直至需要的起升高度。
10.千斤顶不可作为永久支承。如需长时间支承,应在重物下边增加支承部分，以保证千斤顶不受损坏。
11.若顶升重物一端只用一只千斤顶时，则应将千斤顶放置在重物的对称轴线上，并使千斤顶底座长的方向和重物易倾倒的方向一致。若重物一端使用两台千斤顶时，其底座的方向应略呈八字形对称放置于重物对称轴线两侧。
12.使用两台或多台千斤顶同时顶升一重物时，必须统一指挥，协调一致，同时升降，速度基本相同。
13.千斤顶应存放在干燥、无尘的地方，不能放在室外日晒雨淋。
