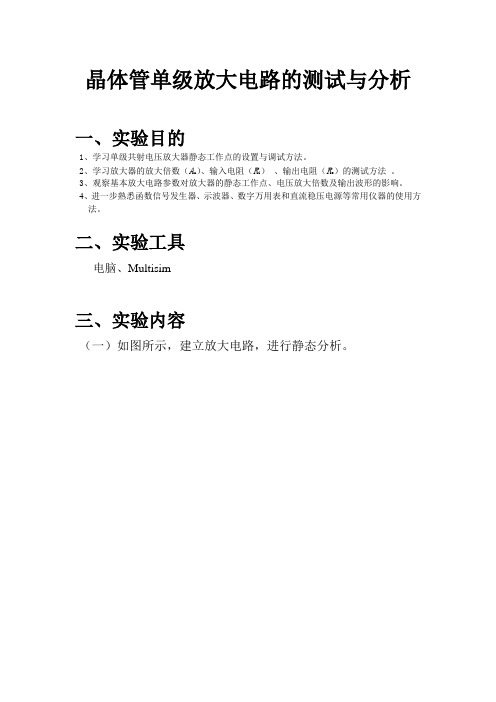

晶体管单级放大电路的测试与分析
一、实验目的
1、学习单级共射电压放大器静态工作点的设置与调试方法。
2、学习放大器的放大倍数（A u）、输入电阻（R）、输出电阻（RJ的测试方法。
3、观察基本放大电路参数对放大器的静态工作点、电压放大倍数及输出波形的影响。
4、进一步熟悉函数信号发生器、示波器、数字万用表和直流稳压电源等常用仪器的使用方法。
二、实验工具
电脑、Multisim
三、实验内容
（一）如图所示，建立放大电路，进行静态分析。
图S4-2 共发射极放大电路
图S4-3 放大电路的输入输出波形
（二）、测量电路的静态工作点
图S4-4 放大电路的直流工作点分析
（三）、测量电路的放大倍数、输入电阻、输出电阻。
1、放大倍数A的测量
方法一：瞬态分析法电压放大倍数是指输出电压与输入电压的有效值（或峰峰值）之比，即
图S 4-10 输入输出瞬态分析结果
从图S4-10读取输入、输出信号波形峰峰值，代入 4 - 1 :
方法二：幅频特性的测量
图S4-11 幅频特性图
知，A v =- 2、输入电阻R 、输出电阻R 0的测量
图S4-12 输入电阻和输出电阻的测量电路图
图S4-13 I i 、U 、L O1 （带负载R 6= k Q 的输出电压）、U （不带负载的输出电压）的值
仿真运行后，各表读数如图S4-13，读取各表的测量值得到：输 入电
流的有效无值I i =,输入电压U 二，输出电压U O1 =,输出电压
U)2 =
Av
U o Ui (4-1 )
Av U o Ui 11706.2 1075.7 9.899.3 9.899.3 112.46
该电路的幅频特性如图
S4-11所示。启动标尺移动至中频，如图
li 2.948uA
输入电阻R 测量方法二:
图S4-14输入电阻R 的测量
从图 S4-14 读取 U 二 V (1) = , I i = I(v1)=,即
（四）测量电路的幅频特性，测出上、下限频率，计算通频带
图S4-9 放大电路的交流分析结果
启动标尺，从图S4-9中可以看出，电路的下限频率f L =，上限 频率 f L =，通频带 f BW 二 f H - f L =-=
（五）改变Ri （V i 或V 2）的值，观察输出波形失真现象，探讨参数 变化对输出波形的影响。
若是静态工作点设置不合适，则会引起失真。如下图所示：
Ri Ui 7.071mV
2.4k
Ro (^)* R6 Uo1
801^ 2.4 446.186 1.9k
Ri U Ii 1.00CV 416.4uA 2.4k
四、实验结论与思考
（1）、由实验可知，静态工作点的设置对放大电路的工作非常重要。在进行电信号放大时，必须先设置好静态工作点。
（2）、仿真电路中的电路必须要“接地” ，这样才能使电路正常地工作。
（3）、仿真电路中的很多细节都需要注意，需要我们细心去处理，某一细节处理不好就会影响电路的正常工作。比如说，连接点处理不好的话，可能就会使各个电表的读数与理论值相差很大，很明显是出错了。
思考：晶体管放大电路中，为了选择合适的偏置电阻，应采用什么仿真方法？
答：先要根据需求和具体三极管的参数资料，按教科书上的方法计算大致的参数，再通过仿真软件测试调整直至满足要求。根据实际项目的经验，电脑仿真并不能代表实际情况，所以在实际工程中还需要实际测量和调整。
心得体会：通过本次仿真实验，我学会了晶体管单级放大电路的测试与分析，单级共射电压放大器静态工作点的设置与调试方法。放大器的放大倍数（A u）、输入电阻（R）、输出电阻（R）的测试。了解了基本放大电路参数对放大器的静态工作点、电压放大倍数及输出波形的影响。进一步熟悉函数信号发生器、示波器、数字万用表和直流稳压电源等常用仪器的使用方法。本次仿真实验加深对放大电路理论知识的了解。
