（一）原始资料
1.产品:机制啤酒瓶
2.出料量：
每天熔化玻璃140吨。
3.玻璃成分（设计）（%）：
4.料方及原料组成
5.碎玻璃数量：
占配合料量的50%。
6.配合料水分：
靠石英砂和纯碱的外加水分带入，不另加水。
7.玻璃熔化温度：
1400℃。
8.工作部玻璃液平均温度：
1300℃。
9.重油。
10.雾化介质：
用压缩空气，预热到120℃，用量为0.6标米3/公斤油。
11.喷嘴砖孔吸入的空气量：
0.5标米3/公斤油。
12.助燃空气预热温度：
1050℃。
13.空气过剩系数α：
取1.2。
14.火焰空间内表面温度：
熔化部1450℃，工作部1350℃。
15.窑体外表面平均温度（℃）
16.熔化池内玻璃液温度（℃）
池深方向玻璃液温降:窑池上部为2℃/厘米，窑池下部为1℃/厘米。池墙、池底内表面温度按玻璃液温度（1250℃）取用。
17.熔化部窑顶处压力：
2毫米水柱。
18.窑总体简图见图。
(二)玻璃形成过程耗热量计算
100公斤湿粉料中形成氧化物的数量
1.生成硅酸盐耗热（以1公斤湿粉料计，单位是千卡/公斤）由CaCO3生成CaSiO3的反应耗热量q1
q1=367GCaO=367X0.0668=24.52千卡
由Na2CO3生成Na2SiO3的反应耗热量q2
q2=227.3GNa2O=227.3X0.10749=24.43千卡
由BaSO4生成BaSiO3的反应耗热量q3
q3=540GBaO=540X0.00229=1.24千卡
由CaF2生成CaSiO3的反应耗热量q4
q4=367GCaO=367X0.00738=2.71千卡
1公斤湿粉料生成硅酸盐耗热q硅
q硅= q1+ q2+ q3+ q4=24.52+24.43+1.24+2.71=52.90千卡/公斤
2.配合料用量计算
在配合料中，粉料占50%，碎玻璃占50%。 1公斤粉料需加碎玻璃量50/50=1公斤。 1公斤粉料加上碎玻璃1公斤，得： 1-0.01X19.074+1=1.809公斤玻璃液。
熔成1公斤玻璃液需要的粉料和碎玻璃分别为： G 粉=1/1.809=0.553公斤 G 碎=1/1.809=0.553公斤。
熔成1公斤玻璃液需要的配合料量为
G 料=G 粉+G 碎=0.553+0.553=1.106公斤。
3.玻璃形成过程的热平衡（以1公斤玻璃液计，单位是千卡/公斤，从0℃算起）
支出热量
(1) 加热玻璃液到1400℃耗热
G*玻
1400C *溶t =1X0.3145X1400=440.3千卡
(2) 加热去气产物到1400℃耗热
0.01V 去. 玻1400C .G 粉.t 熔=0.01X18.684X0.553X0.48X1400=69.43千卡
(3) 生成硅酸盐耗热 q 硅.G 粉=52.90X0.553=29.25千卡 (4) 形成玻璃耗热
83G 粉（1-0.01V 去）=83X0.553（1-0.01X18.684）=37.32千卡 (5)蒸发水分耗热 595G 水G 粉=595X0.09507X0.553=31.28千卡 共计支出热量：440.3+69.43+29.25+37.32+31.28=607.58千卡/公斤
收入热量
由粉料和碎玻璃在玻璃形成过程
粉G 粉C 粉t +碎G 碎
20C 碎t
=0.553X0.23X20+0.553X0.1807X20=4.54千卡
熔化1公斤玻璃液在玻璃形成过程中的耗热量为：
Q玻=支出热量-收入热量=607.58-4.54=603.04千卡
(四)熔化部面积计算
1.各尺寸的确定
取熔化率2吨/米2.尺，估算熔化部面积为70米2，其中熔化带占70%，面积49米2，初步确定熔化带8.2米，宽6米。经修正熔化部面积72米2，熔化带面积49.2米2。
2.确定火焰空间尺寸：
火焰空间与窑池等长，但比窑池宽200—300mm，取200mm,每侧100mm，火焰空间宽6+2*0.1=6.2m
胸墙高一般在800—1200mm,取1000mm，碹顶升高取1/8。故大碹升高f=1/8*6.2=0.775 mm 窑碹厚度确定为300 mm，胸墙厚度为500mm。
综上：火焰空间长8.2 m，宽6.2m，胸墙高1.0 m，窑碹升高1/8，碹股0.775 m。
3.熔化带火焰空间容积与面积计算
火焰空间底部面积 f 1=8.2X6.2=50.84m 2
火焰空间顶部面积 f 2=8.2X6.2X1.03885=52.82m 2 火焰空间端部面积 f 3=（1+2/3X0.775）X6.2=9.40m 2 火焰空间侧墙面积 f 4=1X8.2=8.2m 2 火焰空间容积
V 空=（1+2/3X0.775）X6.2X8.2=77.11m 3
4.火焰气体黑度（ε气）计算
l 有=有l =6.2*空
空F V =6.2*4321211
.77f f f f +++=3.69 m
2
c o ρ有l =0.117*3.69=0.432（大气压·米）
o H 2
ρ有l =0.0993*3.69=0.366（大气压·米）
假定g t =1600℃，查图表得到，2co ε=0.075 o H 2
ε=0.075 β=1.05
烟气黑度：气ε=2co ε+β
o H 2
ε=0.075+1.05*0.075=0.1538
5.火焰温度计算
wm ?=
空
玻F F =
4
32226
*2.8f f f ++=0.5
已定熔t =1400℃
假定g t =1600℃，w t =1450℃，m t =1370℃
g T =[
]
{}[]
4
4
4)1)(1(11)1()1(玻玻玻玻）（εε?εε?εεεεεε?--+--+-+-g wm g m g wm g g g wm w T T
=1837K
Tg=1837-273=1564℃与假设得火焰温度相近，故上述假设的各条件温度均可使用。
（五）燃料消耗量及窑热效率计算
1.理论燃料消耗量计算：
设x 为每小时耗油量（kg ），热量单位为千卡/h ，从0℃算起，以熔化部为计算范围。
（1）熔化部收入的热量
a.重油的潜热1q
1q =10000x 千卡/h
b.重油的物理热2q
2q =0.5*125x=62.5x 千卡/h
C .压缩空气（雾化介质）的物理热
3q
a
C 120
=0.3113/千卡Nm ℃
3q =0.6*1.3*140x=22.5x 千卡/h
d.由喷嘴砖孔吸入空气的物理热4q 吸入空气温度为40℃
a
C 40=0.3113/千卡Nm ℃
4q =0.5*0.311*40x =6.2x kJ/h
e.助燃空气（二次空气）的物理热5q
二次空气量
a V =13.04-0.6-0.5=11.94 油kg Nm /3
a
C 1050
=0.3382千卡/kg ℃
5q =11.94*0.3382*1050x =4250x 千卡/h
（2）熔化部支出的热量
a.消耗于玻璃形成过程的热量1q '
去气产物排出温度为1400℃，与玻璃熔化温度相同，故加热去气产物一项不必另行计算。
1
q '=652.4*140*1000）/24=710*805.3 kcal/h b.加热回流的玻璃液2
q ' 考虑用下沉式流液洞，取回流系数为1.4，
回流玻璃液量=（140*1000）*（1.4-1）/24=2333kg/h 回流玻璃液的平均温度=（1400+1300）/2=1350℃
)2
1300
1400(10*1.11605.04++=-cp C =0.3090kcal/kg ℃
2
q '=2333*0.309*（1400-1300）=72089.7 kcal/h c.窑体散热
d.辐射热损失
由熔化部溢流出的烟气温度1400℃.查附表得
379.01400=g
C 3/Nm kcal ℃
30/298.1Nm kg g =γ 31400/212.0m kg g =γ 340/13.1m kg a =γ
其中：
1h ----孔口中心到窑顶的几何压头))((1400
401水柱mm H h a a γγ-=
h----孔口处的压力，h=窑顶压力-1h =2-1h （mm 水柱）
V-----溢出温度时的溢流量
)
/(231400
s m gh
F
V a γμ=
0V -----标准状况下的溢流量（
h Nm /3）
（1）喷火侧的加料口不冒火，故只算一直加料口面积，并且考虑其一半被料堆遮盖。F=0.069/2=0.0345 2
m
（2）回火侧两只喷嘴砖孔有溢流，考虑其一半被喷嘴挡住，实际的孔口面积为：
2200283.05.0*06.0*4
*
2m F ==π
f.加热燃烧产物
由小炉排出的烟气量为
溢流
去气燃烧V V V V g -+==13.75x+120*1000/24*0.78*19.183/100-119.316=13.75x+628.83
h Nm /3
排出烟气温度1400℃
379.01400=g C 3/Nm 千卡℃
6
q '=（13.75x+628.83）*0.379*1400=7279.5x+332535 kJ/h
（3）理论燃烧消耗量计算 列热量收支平衡式
x 410*18.4+261.25x+93.6x+17723.576x=710*413.1+258324+610*83.4+610*62.3+2.6
5*5
10+30496.235x+6
10*39.1 理论耗油量x=796.5 kg/h
2.近似燃料消耗计算
P=（120*1000）/（60*24）=83.3
h m kg 2
/ 查表得06.12=K （1450=w
t ℃）
W=42500 h m kcal 2
/=177650 h m kJ 2
/ 取25.01=K Q=（
W
K Pq 2+玻）/（1-21*K K ）=5
10*65.5
近似耗油量为x '=5
10*4.5*60/（10000*4.18）=811.0 kg/h
3.实际燃烧消耗量计算
由于某些难以估计的热损失，考虑实际耗油量比理论耗油量大10％～20％ 实际耗油量x ''=(1.1～1.2)*796.5=876.15～955.8 kg/h
参考经验数据，难以估计的热损失还可以适当低些，故取10％
x ''=1.1*795.8=876.15kg/h=21.03 t/d
4.列熔化部热平衡表
5.熔化部热负荷值，单位耗热量及窑热效率计算（按实际耗油量 ）
熔化部热负荷值Q=(36623070+228894)/60=614199 h m kJ 2
/
单位耗油量=22040/140000=0.157 kg/kg 玻璃液
窑热效率 η=14130000/(36623070+228894)*100％=38.343％
据实践，入操作得当，单位耗油量可适当降低些，窑热效率可适当提高些。
（六）蓄热室受热表面计算
采用箱式蓄热室，格子体采用八筒形砖，格孔尺寸165 mm*165 mm,筒高150 mm 取比受热表面
2
2m /m 30/==熔蓄F F A
则2m 216030*72==蓄F
3m 6.14494.14/2160f /===蓄蓄格F V
由于格子体高度一般为7～9 m ，取8.5m,取格子体尺寸L*B*H 为5.25*3.25 *8.5 实际3m 03.145=格V 则2m 77.2166=蓄F
22m /m 1.30/==熔蓄F F A
稳定系数为
06.225
.3*25.55
.8==LB H 格孔流通面积为：2m 575.166.0*25.3*5.8==空F 格孔空气流速为：空
空F a0
V W =
=3.33/16.575=0.201 m/s 废气流速为：空
废F V W 0g =
=2.09/16.575=0.126m/s
空气交换器 采用闸板式，设漏气量为10％
空气口尺寸设计成高*宽*碹升为0.85m*0.9m*0.15m
则 2
m 855.0=口F
烟道 采用地下烟道，漏气量为15%
总烟道口尺寸高*宽*碹升高为1.55m*0.9m*0.15
2
m 85.1=口F
（七）排烟系统阻力计算
1.局部阻力计算列下表

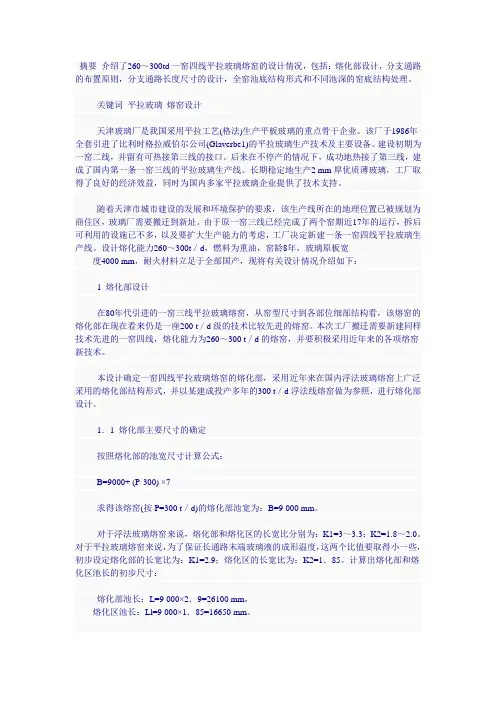

摘要介绍了260～300td一窑四线平拉玻璃熔窑的设计情况，包括：熔化部设计，分支通路的布置原则，分支通路长度尺寸的设计，全窑池底结构形式和不同池深的窑底结构处理。 关键词平拉玻璃熔窑设计 天津玻璃厂是我国采用平拉工艺(格法)生产平板玻璃的重点骨干企业。该厂于1986年全套引进了比利时格拉威伯尔公司(Glaverbe1)的平拉玻璃生产技术及主要设备。建设初期为一窑二线，并留有可热接第三线的接口。后来在不停产的情况下，成功地热接了第三线，建成了国内第一条一窑三线的平拉玻璃生产线。长期稳定地生产2 mm厚优质薄玻璃，工厂取得了良好的经济效益，同时为国内多家平拉玻璃企业提供了技术支持。 随着天津市城市建设的发展和环境保护的要求，该生产线所在的地理位置已被规划为商住区，玻璃厂需要搬迁到新址。由于原一窑三线已经完成了两个窑期近17年的运行，拆后可利用的设施已不多，以及要扩大生产能力的考虑，工厂决定新建一条一窑四线平拉玻璃生产线。设计熔化能力260～300t／d，燃料为重油，窑龄8年，玻璃原板宽 度4000 mm，耐火材料立足于全部国产，现将有关设计情况介绍如下： 1 熔化部设计 在80年代引进的一窑三线平拉玻璃熔窑，从窑型尺寸到各部位细部结构看，该熔窑的熔化部在现在看来仍是一座200 t／d级的技术比较先进的熔窑。本次工厂搬迁需要新建同样技术先进的一窑四线，熔化能力为260～300 t／d的熔窑，并要积极采用近年来的各项熔窑新技术。 本设计确定一窑四线平拉玻璃熔窑的熔化部，采用近年来在国内浮法玻璃熔窑上广泛采用的熔化部结构形式，并以某建成投产多年的300 t／d浮法线熔窑做为参照，进行熔化部设计。 1．1 熔化部主要尺寸的确定 按照熔化部的池宽尺寸计算公式： B=9000+ (P-300) ×7 求得该熔窑(按P=300 t／d)的熔化部池宽为：B=9 000 mm。 对于浮法玻璃熔窑来说，熔化部和熔化区的长宽比分别为：K1=3～3.3；K2=1.8～2.0。对于平拉玻璃熔窑来说，为了保证长通路末端玻璃液的成形温度，这两个比值要取得小一些，初步设定熔化部的长宽比为：K1=2.9；熔化区的长宽比为：K2=1．85。计算出熔化部和熔化区池长的初步尺寸： 熔化部池长：L=9 000×2．9=26100 mm， 熔化区池长：Ll=9 000×1．85=16650 mm。
