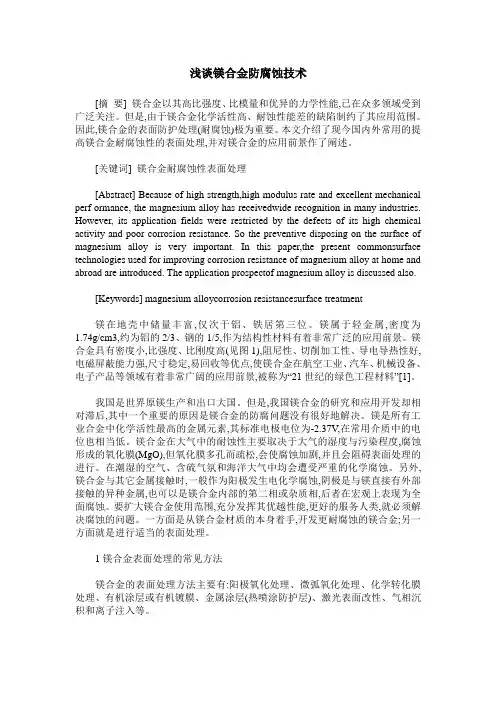

浅谈镁合金防腐蚀技术
[摘要] 镁合金以其高比强度、比模量和优异的力学性能,已在众多领域受到广泛关注。但是,由于镁合金化学活性高、耐蚀性能差的缺陷制约了其应用范围。因此,镁合金的表面防护处理(耐腐蚀)极为重要。本文介绍了现今国内外常用的提高镁合金耐腐蚀性的表面处理,并对镁合金的应用前景作了阐述。
[关键词] 镁合金耐腐蚀性表面处理
[Abstract] Because of high strength,high modulus rate and excellent mechanical perf ormance, the magnesium alloy has receivedwide recognition in many industries. However, its application fields were restricted by the defects of its high chemical activity and poor corrosion resistance. So the preventive disposing on the surface of magnesium alloy is very important. In this paper,the present commonsurface technologies used for improving corrosion resistance of magnesium alloy at home and abroad are introduced. The application prospectof magnesium alloy is discussed also.
[Keywords] magnesium alloycorrosion resistancesurface treatment
镁在地壳中储量丰富,仅次于铝、铁居第三位。镁属于轻金属,密度为1.74g/cm3,约为铝的2/3、钢的1/5,作为结构性材料有着非常广泛的应用前景。镁合金具有密度小,比强度、比刚度高(见图1),阻尼性、切削加工性、导电导热性好,电磁屏蔽能力强,尺寸稳定,易回收等优点,使镁合金在航空工业、汽车、机械设备、电子产品等领域有着非常广阔的应用前景,被称为“21世纪的绿色工程材料”[1]。
我国是世界原镁生产和出口大国。但是,我国镁合金的研究和应用开发却相对滞后,其中一个重要的原因是镁合金的防腐问题没有很好地解决。镁是所有工业合金中化学活性最高的金属元素,其标准电极电位为-2.37V,在常用介质中的电位也相当低。镁合金在大气中的耐蚀性主要取决于大气的湿度与污染程度,腐蚀形成的氧化膜(MgO),但氧化膜多孔而疏松,会使腐蚀加剧,并且会阻碍表面处理的进行。在潮湿的空气、含硫气氛和海洋大气中均会遭受严重的化学腐蚀。另外,镁合金与其它金属接触时,一般作为阳极发生电化学腐蚀,阴极是与镁直接有外部接触的异种金属,也可以是镁合金内部的第二相或杂质相,后者在宏观上表现为全面腐蚀。要扩大镁合金使用范围,充分发挥其优越性能,更好的服务人类,就必须解决腐蚀的问题。一方面是从镁合金材质的本身着手,开发更耐腐蚀的镁合金;另一方面就是进行适当的表面处理。
1镁合金表面处理的常见方法
镁合金的表面处理方法主要有:阳极氧化处理、微弧氧化处理、化学转化膜处理、有机涂层或有机镀膜、金属涂层(热喷涂防护层)、激光表面改性、气相沉积和离子注入等。
浅论镁合金牺牲阳极与危险化学品的关系 房中学 光钰科技（临沂）有限公司山东费县273400 摘要：本文旨在通过对镁合金牺牲阳极特性及加工储运和应用过程的简要分析，说明镁合金牺牲阳极产品与危险化学品名录中与镁有关的危险货物的不同点，进而说明镁合金牺牲阳极不属于危险化学品（以下简称危化品）的范畴。同时，就其他镁合金制品也作了进一步说明，以解决困扰镁合金制品生产企业在GB/T28001职业健康安全管理体系建立和认证过程中是否需要取得安全生产许可证的问题。 关键词：镁合金牺牲阳极危化品危险货物职业健康安全认证 中图分类号：TG174.1；TG171；X928.7 牺牲阳极法阴极保护是用比钢铁的对地电位还要低的金属和合金制成的阳极与被保护物（如石油管线和热水器内胆等）连接，以阳极的腐蚀为代价，使被保护物不被腐蚀。为这种目的生产的阳极称为牺牲阳极。牺牲阳极材料的材料主要有镁合金、铝合金和锌合金三类，这三类材料的功能虽然相同，在实际应用生产过程、安全管理监督和职业健康安全认证过程中所受到的待遇却是不一样的，主要原因是这些部门都把包括镁合金牺牲阳极在内的所有镁合金制品都视为危化品进行管理，从而企业在安全生产运行和进行GB/T28001职业健康安全认证过程中需要做大量的辅助工作才能完成，企业运营成本大为上升。那么，镁合金牺牲阳极到底应不应该列入危化品的范畴呢？ 首先让我们看一下危化品的定义和《危险化学品名录》中与镁有关的危险货物。根据《危险化学品安全管理条例》第三条，危险化学品是指具有毒害、腐蚀、爆炸、燃烧、助燃等性质，对人体、设施、环境具有危害的剧毒化学品和其他化学品。根据《危险化学品名录》（2002版），目前与镁有关的危险化学品大约有30项，我把把其中最主要摘录出来，见表1。 表1与镁有关的危险化学品 危险货物编号名称别名UN号41502镁[片状、带状或条状]1869 41502镁合金[片状、带状或条状,含镁＞50%] 43012镁粉 43012镁合金粉，如： 43012铈镁合金粉 43012镁铝粉1418 43019氢化镁二氢化镁2010 43030硅化镁2624 43035磷化镁二磷化三镁2011 43037磷化铝镁1419 43048甲基溴化镁[浸在乙醚中]1928 43501镁粒[有涂层的,粒度≥149微米]2950 51005过氧化镁二氧化镁1476 51021高氯酸镁过氯酸镁1475 51032氯酸镁2723 51510溴酸镁1473 61012砷酸镁1622从表1可以看出，与包括镁合金牺牲阳极在内的镁合金制品有或多或少关联的主要是第4类第1项易燃固体的41502和第3项遇湿易燃物品的43012。下面将从三个方面进行具体
牺牲阳极式阴极保护施工工艺 1、牺牲阳极式阴极保护主要施工工序流程 施工准备→依据设计图纸部署开挖阳极坑→将阳极装入填料包、填充化学填料→在阳极坑里安装阳极组、浇水→埋置测试桩及测量组元→阳极、电缆连接并做好密封→阴极保护数据测试→回填土、压实→质量验收并填写单位单项工程验收记录。 施工流程图: 2、施工准备 2.1 施工作业依据（技术资料准备）： 工程施工前，项目经理部人员至少要熟练掌握以下施工技术资料： 《埋地预应力钢筒混凝土管道的阴极保护》GB/T 28725-2012 《预应力钢筒混凝土管的阴极保护》 NACE RP 0100-2000 《埋地钢质管道阴极保护技术规范》GB/T 21448-2008
《锌-铝-镉系合金牺牲阳极》GB/T 4950-2002 《镁合金牺牲阳极》GB/T 17731-2009 《***工程阴极保护工程招标文件》 《***工程阴极保护工程招标文件》 设计方案及图纸 2.2 阴极保护材料的准备及验收 2.2.1 材料准备 牺牲阳极组（包括锌、镁合金牺牲阳极）、电缆、测试桩、防腐涂料。 2.2.2 材料验收 材料使用前，会同业主、监理、质检人员对材料进行核对验收，合格签字后，方可使用。验收规范如下： a. 材料出厂合格证，或产品检验报告的各项指标，符合设计要求。特别是阳极化学分析报告和阳极电化学性能检测报告必须符合设计要求的相关指标，并且该报告是由国家认可的、具有材料试验检验资格的第三方验证试验机构出具。 b. 根据订货合同核对材料品种、型号、规格、颜色、数量、有效期等。 c. 外观检查。阳极的表面质量应达到下列规定。 ●缩孔的深度不得超过阳极厚度的10%。 ●冷隔深度不得超过10mm，总长度不得超过150mm。 ●非金属夹渣不得超过阳极表面的1%。 ●阳极表面不得存在以下类型的裂纹：宽度大于3mm的裂纹；纵向长度大 于阳极长度的50%的裂纹；不得存在扩展到铁芯或贯穿整个阳极的裂纹。 ●阳极表面没有毛刺、飞边等对人员安全有危害的突出物。 ●阳极工作表面应保持干净，不得沾有油漆和油污。 d. 抽检阳极纯度、化学成分情况。参照下列标准的有关条款执行： 铝纯度不低于GB/T1196-2002中A199.70A的规定。 锌纯度不低于GB/T470-1997中Zn99.99的规定。 镉纯度不低于YS/T72-1994中Cd99.99的规定。 2.3 设备准备 施工车辆、搅拌机械、浇水设备（容器及水管等）、挖掘机或人力挖掘工具、铝
镁合金防腐蚀方案汇总 化学转化处理 镁合金的化学转化膜按溶液可分为：铬酸盐系、有机酸系、磷酸盐系、KMnO4系、稀土元素系和锡酸盐系等。 传统的铬酸盐膜以Cr为骨架的结构很致密，含结构水的Cr则具有很好的自修复功能，耐蚀性很强。但Cr具有较大的毒性，废水处理成本较高，开发无铬转化处理势在必行。镁合金在KMnO4溶液中处理可得到无定型组织的化学转化膜，耐蚀性与铬酸盐膜相当。碱性锡酸盐的化学转化处理可作为镁合金化学镀镍的前处理，取代传统的含Cr、F或CN等有害离子的工艺。化学转化膜多孔的结构在镀前的活化中表现出很好的吸附性，并能改镀镍层的结合力与耐蚀性。 有机酸系处理所获得的转化膜能同时具备腐蚀保护和光学、电子学等综合性能，在化学转化处理的新发展中占有很重要的地位。 化学转化膜较薄、软，防护能力弱，一般只用作装饰或防护层中间层。 阳极氧化 阳极氧化可得到比化学转化更好的耐磨损、耐腐蚀的涂料基底涂层，并兼有良好的结合力、电绝缘性和耐热冲击等性能，是镁合金常用的表面处理技术之一。 传统镁合金阳极氧化的电解液一般都含铬、氟、磷等元素，不仅污染环境，也损害人类健康。近年来研究开发的环保型工艺所获得的氧化膜耐腐蚀等性能较经典工艺Dow17和HAE有大程度的提高。优良
的耐蚀性来源于阳极氧化后Al、Si等元素在其表面均匀分布，使形成的氧化膜有很好的致密性和完整性。 一般认为氧化膜中存在的孔隙是影响镁合金耐蚀性能的主要因素。研究发现通过向阳极氧化溶液中加入适量的硅-铝溶胶成分，一定程度上能改善氧化膜层厚度、致密度，降低孔隙率。而且溶胶成分会使成膜速度出现阶段性快速和缓慢增长，但基本上不影响膜层的X 射线衍射相结构。 但阳极氧化膜的脆性较大、多孔，在复杂工件上难以得到均匀的氧化膜层。 金属涂层 镁及镁合金是最难镀的金属，其原因如下： (1)镁合金表面极易形成的氧化镁，不易清除干净，严重影响镀层结合力; (2)镁的电化学活性太高，所有酸性镀液都会造成镁基体的迅速腐蚀，或与其它金属离子的置换反应十分强烈，置换后的镀层结合十分松散; (3)第二相(如稀土相、γ相等)具有不同的电化学特性，可能导致沉积不均匀; (4)镀层标准电位远高于镁合金基体，任何一处通孔都会增大腐蚀电流，引起严重的电化学腐蚀，而镁的电极电位很负，施镀时造成针孔的析氢很难避免; (5)镁合金铸件的致密性都不是很高，表面存在杂质，可能成为
镁合金牺牲阳极的作用及原理 河南汇龙合金材料有限公司 2018年5月 技术部刘珍
1.纯镁牺牲阳极 镁为活泼金属，其电化学性能受杂质和合金元素的影响很大。当其含有少量杂质，特别是含有析氢过电位较低的杂质时，会使镁的自溶倾向增大，电流效率降低。镁中的一些杂质元素，如Fe,Co,Mn是以单质的形式固溶于镁基体中的，而另一些杂质，如Al,Zn,Ni,Cu等元素则易与镁形成金属间化合物，无论哪类杂质元素，它们相对于镁固溶体都呈现出强烈的阴极性，能增大析氢的有效面积，进一步增大镁的腐蚀速度。尽可能降低纯镁阳极中杂质元素的含量是必要的。杂质元素的质量分数(%)应控在:Zn<0.03.Mn<0.01.Fe<0.02,Ni<0.001} Cu<0.001.Si<0.01.但这给纯镁阳极的生产带来了困难。一般采用合金化方法，向工业镁中加入一定量的合金元素如Mn,Al,Zn等，就可消除杂质元素的不良影响，获得性能优良的镁合金牺牲阳极材料。一般的纯镁阳极由于电流效率很低(仅为30%左右)，使用寿命短，故目前己很少使用。 2.Mg-Mn牺牲阳极 锰在镁中的溶解度为3.4％，如果熔炼方法控制适当，可得到含有少量Mn 晶体的Mg-Mn单相固溶体组织。锰是控制镁中杂质的一种很有效的净化元素，可消除杂质的不良影响，降低镁的自腐蚀速度。在镁合金熔炼过程中，锰与铁能生成比较大的Fe-Mn化合物而沉积于溶体底部，而残留在合金中的铁则溶解于锰中或被锰所包围，不产生阴极杂质的有害作用。但Mn在镁合金中有偏析现象，过量的Mn反而会造成合金耐蚀性及塑性的下降。国内外生产的Mg-Mn系合金阳极的锰含量一般为0.5%-1.3%，所允许的杂质铁和铜的含量分别小于0.03%和0.02%，比纯镁阳极中允许的杂质量高出十多倍。锰的另外一个作用是
电化学腐蚀及牺牲阳极的原理 地下燃气管道在使用过程中，存在不同性质的腐蚀。其中电化学腐蚀对于埋地煤气钢管威胁最大。因为电化学腐蚀集中一点，而且速度较快，腐蚀一旦发生、其速度不会减慢也会不停止、往往造成局部穿孔。产生电化学腐蚀原因如下：由十土壤各处物理化学性质个问，管道本身各部分的金相组织结构个同，如品格的缺陷及含有杂质、金属受冷热加工而变形产生内部应力、非凡是钢管表面粗糙度不同等原因，使一部分金属轻易电离，带正电的金属离子离开金属、而转移到土壤里，在这部分管段上电子越来越过剩，电位越来越负；而另一部分金属不轻易电离，相对来说电位较正。因此电子沿管道由轻易电离的部分向不轻易电离的部分流动、在这两部分金属之间的电子有得有失，发生氧化一还原反应。失去电子的金属管段成为阳极区，得到电子的金属管段成为阴极区。腐蚀电流从阴极流向阳极、然后从阳极流离管段，经土壤又回到阴极，形成回路。在作为电解质溶液的土壤中发生了离子迁移、带正电的阳离子趋向阴极、带负电的阴离子趋向阳极。在阳极区带正电的金属离子与带负电的阴离子发生电化学作用、使阳极区的金属离子不断电离而受到腐蚀，使钢管表面出现凹穴，以致穿孔；而阴极则保持完好、如图1所示。 基于以上原理，采用牺牲阳极保护技术可保护埋地钠管不受电化学腐蚀。具体原则如图2所示。采用比钢管电位较负的金属材料和钢管相连，电极电位较负的金属与电极电位较正的。 图2 牺牲阳极保护技术原理图 被保护钢管在土壤中形成原电池、作为保护电源，电位较负的金属成为阳极、输出电流过程中遭受破坏，故达到保护钢管的效果。 2牺牲阳极保护技术的使用情况 以前常州市城市煤气中压管网主要使用铸铁管，连接方式是柔性机械接口，使用钢管的工程不多。但随着燃气用户的发展、管网压力的提高，考虑到今后天然气的引入及过渡、钢管越来越广泛的被应用。与铸铁管相比，钢管具有耐压强度高；对预先加工成较长的管段，减少现场施工的困难；焊接接U的抗震、抗压性能高的优点，我们在常锡路、城中北路等新敷设的小压管网使用了埋地钢管。但在我市怀德桥改建工程中，有部分敷设以有十年以上的过街钢管被挖掘出来，虽然钢管表面仍有残留的防腐绝缘层。但由于没有实行牺牲阳极保护技术，钢管表面留有凹坑。根据这些情况表明、埋地钢管外壁防腐绝缘层的损坏是造成管道
浅谈镁合金防腐蚀技术的现状及发展方向 摘要：镁合金以其强度、比模量和优异的力学性能,已在众多领域受到广泛关注。但是,由于镁合金化学活性高、耐蚀性能差的缺陷制约了其应用范围。因此,镁合金的表面防护处理(耐腐蚀)极为重要。 关键词：镁合金防腐蚀表面处理现状发展方向 前言：镁合金由于具有质轻兼顾，易于回收等诸多优点，正在成为钢铁、铝合 金、工程塑料的一种重要替代材料。但镁是极活泼的金属，耐蚀性极差，在潮湿空气和中性、酸性溶液中都容易受到腐蚀。耐蚀性能差成为制约镁合金扩大应用的主要因素之一。改善镁合金的耐蚀性主要有两条途径，一是通过添加合金元素，减少杂质含量，进行适当的热处理等方法改善合金材料本身的耐蚀性，二是对镁合金制品进行适当的表面处理，实现和外部环境的隔绝，阻碍腐蚀的发生。镁合金表面处理常用的方法有化学氧化、电化学氧化、电镀等。 镁在地壳中储量丰富,仅次于铝、铁居第三位。镁属于轻金属,密度为1.74g/cm3,约为铝的2/3、钢的1/5,作为结构性材料有着非常广泛的应用前景。镁合金具有密度小,比强度、比刚度高,阻尼性、切削加工性、导电导热性好,电磁屏蔽能力强,尺寸稳定,易回收等优点,使镁合金在航空工业、汽车、机械设备、电子产品等领域有着非常广阔的应用前景,被称为“21世纪的绿色工程材料”。我国是世界原镁生产和出口大国。但是,我国镁合金的研究和应用开发却相对滞后,其中一个重要的原因是镁合金的防腐问题没有很好地解决。镁是所有工业合金中化学活性最高的金属元素,其标准电极电位为-2.37V,在常用介质中的电位也相当低。镁合金在大气中的耐蚀性主要取决于大气的湿度与污染程度,腐蚀形成的氧化膜(MgO),但氧化膜多孔而疏松,会使腐蚀加剧,并且会阻碍表面处理的进行。在潮湿的空气、含硫气氛和海洋大气中均会遭受严重的化学腐蚀。另外,镁合金与其它金属接触时,一般作为阳极发生电化学腐蚀,阴极是与镁直接有外部接触的异种金属,也可以是镁合金内部的第二相或杂质相,后者在宏观上表现为全面腐蚀。要扩大镁合金使用范围,充分发挥其优越性能,更好的服务人类,就必须解决腐蚀的问题。一方面是从镁合金材质的本身着手,开发更耐腐蚀的镁合金;另一方面就是进行适当的表面处理。 1.镁合金表面处理的常见方法 镁合金的表面处理方法主要有:阳极氧化处理、微弧氧化处理、化学转化膜 处理、有机涂层或有机镀膜、金属涂层(热喷涂防护层)、激光表面改性、气相沉积和离子注入等。 1.1阳极氧化处理 镁合金阳极氧化膜耐蚀性高,也可以作为涂装的底层。镁在阳极氧化的过程 中先形成一层致密的阻挡层,当氧化膜达到一定厚度时,由于其拉应力过大而发生局部断裂,膜层下面的金属又逐渐生成新的膜,整个膜层不断增厚。这种膜不仅包含了合金元素的氧化物,而且还包含了溶液中通过热分解并沉淀到镁合金工件表面的其他氧化物。 镁合金可以在酸性溶液中阳极化,也可以在碱性溶液中阳极化。早期的阳极化是利用含铬的有毒化合物的处理液,如Dow17,Cr22以及HAE,这三种工艺都是 MDCC移动开发者大会精彩荟萃智能硬件移动开发产品体验粉丝经济社交游戏
镁合金牺牲阳极 知识讲座 镁合金牺牲阳极的使用 镁合金牺牲阳极的生产 一镁合金牺牲阳极使用 (一)镁合金牺牲阳极简介 (二)镁合金牺牲阳极工作原理 (三)镁合金牺牲阳极应用 (一)镁合金牺牲阳极简介 镁基牺牲阳极 镁是电化学阴极保护工程中常用的一种牺牲阳极材料，具有较高的化学活性，它的电极电位较负，驱动电压高。同时，镁表面难以形成有效的保护膜。因此，在水介质中，镁表面的微观腐蚀电池驱动力大，保护膜易于溶解，镁的自腐蚀很强烈，在阴极上发生析氢反应2H++2e— H2。镁基牺牲阳极有纯镁、Mg-Mn系合金和Mg-AI-Zn-Mn系合金等三类，其共同的特点是密度小、理论电容量大、电位负、极化率低，对钢铁的驱动电压很大(>0.6V)，适用于电阻率较高的土壤和淡水中金属构件的保护。但不足之处是它们的电流效率都不高，通常只有50%左右，比锌基合金和铝基合金牺牲阳极的电流效率要低得多。在镁中加入适量Al, Zn和Mn等元素组成合金，可使镁阳极的电化学性能得到改善。 纯镁牺牲阳极
镁为活泼金属，其电化学性能受杂质和合金元素的影响很大。当其含有少量杂质，特别是含有析氢过电位较低的杂质时，会使镁的自溶倾向增大，电流效率降低。镁中的一些杂质元素，如Fe, Co, Mn 是以单质的形式固溶于镁基体中的，而另一些杂质，如Al, Zn, Ni, Cu等元素则易与镁形成金属间化合物，无论哪类杂质元素，它们相对于镁固溶体都呈现出强烈的阴极性，能增大析氢的有效面积，进一步增大镁的腐蚀速度。尽可能降低纯镁阳极中杂质元素的含量是必要的。杂质元素的质量分数(%)应控在:Zn<0.03，Mn<0.01，Fe<0.02, Ni<0.001 ,Cu<0.001，Si<0.01。但这给纯镁阳极的生产带来了困难。一般采用合金化方法，向工业镁中加入一定量的合金元素如Mn, Al, Zn等，就可消除杂质元素的不良影响，获得性能优良的镁合金牺牲阳极材料。一般的纯镁阳极由于电流效率很低(仅为30%左右)，使用寿命短，故目前己很少使用。 Mg-Mn牺牲阳极 锰在镁中的溶解度为3.4％，如果熔炼方法控制适当，可得到含有少量Mn晶体的Mg-Mn单相固溶体组织。锰是控制镁中杂质的一种很有效的净化元素，可消除杂质的不良影响，降低镁的自腐蚀速度。在镁合金熔炼过程中，锰与铁能生成比较大的Fe-Mn化合物而沉积于溶体底部，而残留在合金中的铁则溶解于锰中或被锰所包围，不产生阴极杂质的有害作用。但Mn在镁合金中有偏析现象，过量的Mn反而会造成合金耐蚀性及塑性的下降。国内外生产的Mg-Mn系合金阳极的锰含量一般为0.5%-1.3%，所允许的杂质铁和铜的含量分别小于0.03%和0.02%，比纯镁阳极中允许的杂质量高出十多倍。锰的另外
钢结构防腐工程阴极保护牺牲阳极阴极保护材料、牺牲阳极保护、外加电流保护、阴保辅助材料、管道材料 河南汇龙合金材料有限公司 技术部：刘珍 编制：2018年8月 内部资料请勿外传
随着城镇燃气地下管网的迅速发展，地下燃气管网错综复杂，且与消防管道、供水管道、供热管道、供电线路等地下金属构筑物纵横交错，甚至还有可能发生电连接，位于城市道路地下的燃气管网还要受到车辆行驶时造成的盈利冲击腐蚀，钢质管道的腐蚀与防护问题也日益突出。为了延长埋地钢质管道的使用寿命，确保城镇燃气供应安全、可靠，通常采用阴极保护方法保护埋地钢质管道。 1 阴极保护设计 1.1阴极保护类型的确定 阴极保护属于电化学保护，是利用外部电流使金属腐蚀电位发生改变以降低其腐蚀速率的防腐蚀技术。埋地钢质管道阴极保护分为强制电流阴极保护和牺牲阳极阴极保护两种。
强制电流阴极保护主要适用于郊区等地下管网单一地区的燃气主管道或城镇燃气环网。其优点是输出电流大而且可调，不受土壤电阻率限制，保护半径较大;系统运行寿命长，保护效果好;保护系统输出电流的变化可反映出管道涂层的性能改变。其缺点是需设专人维护管理，要求有外部电源长期供电，易产生屏蔽和干扰，特别是地下金属构筑物较复杂的地方。 牺牲阳极阴极保护主要适用于人口稠密地区和城镇内各种压力级制燃气管道。其优点是不需外加电源，施工方便，不需进行经常性专门管理，不会生屏蔽，对其他构筑物也不会产生干扰，保护电流分布均匀、利用率高。其缺点是输出电流小，保护范围有限;需定期更换，不能实时监测输出电流分的变化，也不能反映管道涂层的状况。根据以往的经验和我们的实践得知，城镇燃埋地钢质管道宜采用牺牲阳极阴极保护来减缓土壤对管道的电化学腐蚀。 1.2阴极保护电流的确定 要使埋设的燃气管道得到充分的保护，就要证有足够的电流使管道不受到腐蚀。钢质管道廖的小保护电流是阴极保护设计重要的参数之一，其计算公式如下： I=AIP(1) 式中I——管道所需小保护电流，mA A——管道总表面积，m2 IP——小保护电流密度，mA/m2
重庆科技学院课程结业论文 课程名称：材料制备概论 专业班级： 学生姓名： 学号： 成绩：
浅谈镁合金的应用及腐蚀 摘要：镁合金是以镁为基加入其他元素组成的合金。其特点是：密度小（1.8g/cm3镁合金左右），比钢度高，阻尼性，切削加工性、导热性好，电磁屏蔽强等优点，在交通、通讯、电子和航天等领域的应用前景十分广泛，2003年世界和我国原镁产量分别达到51万吨和31万吨，且以每年20%的速度迅速增长。镁合金的应用日益广泛，防腐研究也势在必行。 关键字：镁合金应用腐蚀 镁是地球上储量最丰富的元素之一，陆地上有白云石，湖泊有盐湖，海洋里也存在大量的镁，可谓取之不尽，用之不竭。我国目前在镁工业方面有三项“世界冠军”，第一是镁资源大国，储量居世界首位；第二是原镁生产大国，产量占全球2／3；第三是出口大国，近年的出口量约占产量的80％一85％。镁合金的性能决定了用途，镁合金的防腐延长使用寿命。本文就镁合金的应用及防腐做部分浅析，仅此对镁合金做一个小结。 1.镁合金简介 镁在门捷列耶夫元素周期表中属ⅡA族碱土金属。块状金属镁在室温下呈银白色。原子序数：12，相对原子量：24．3050。原子半径：0．160nm，原子体积：14．0cm3／mol。原子内自由电子状态：1s2 2s22p63s2。在自然界中镁的同位素及其比例：2412 Mg为79％， 25 Mg为10％，2612Mg为11％。镁原子核的热中子吸收率小，仅次于铍。常态镁的热中子12 吸收率为0．063±0．004，2412 Mg为0．03，2512Mg为0．27，2612Mg g为0．03。X射线吸收系数：32．9m2／kg。镁的同位素有利于合金的形成，以及种类的多样化。 具体来说，根据镁合金的主要元素，镁合金有含铝、锌、锆和稀土等五组。在此基础上，镁合金具体有如下几种：Mg-Mn，Mg—A1—Mn，Mg-A1-Zn-Mn，Mg-Zr，Mg-Zn-Zr，Mg-RE-Zr，Mg-Ag—RE-Zr，Mg-Ye—RE-Zr。最近，钍也被加入到镁合金中从而又形成了几种新的合金：Mg-Th-Zr，Mg-Th-Zn-Zr，Mg-Ag-Th-RE-Zr。镁合金中加入稀土，主要是为了提高镁合金在高温下的力学性能。含稀土的镁合金铸件由于价格较高，一般用于航天上。目前汽车行业也开始对这类镁合金产生了兴趣。此外，MgLi合金(密度<1．5g／cm3)以其极轻的重量也受到了航空与军事工业的关注。如LAl41就可作为变形合金产品，有很好的延展性，但耐腐蚀性能较差。从生产过程看，可分为铸造镁合金和变形镁合金两大类。虽然铸造件是镁合金的主要产品，最近汽车工业的需求大大刺激了变形镁合金的发展。较常用的变形镁合金中含有1．9％的锰或3．5％Al、0．5％Zn和o．25％Mn。变形镁合金的应用受到的限制较大，主要是因为其应力腐蚀破裂敏感性较高。目前铸造镁合金的发展较快。实用的铸造镁合金主要有Mg—A1-Zn，Mg-Mn，Mg-Zr-Zn，Mg-Zr-稀土合金。Mg-A1-Zn合金是最早使用的合金体系，它奠定了镁工业的：基础。Mg-A1系列的合金最大的缺点是高温力学性能差，同时铸造的微孔会在表面上显现。Mg-Zr-Zn合金通常有很细的微观组织结构，其常温力学性能较好。压力铸造镁合金是工业中应用最广的一类镁合金。主要有AZ，AM，AS和AE等4系列。最为典型的合金有AZ91，AM60，AM50，AS21,AS41，AE42等。 2．镁合金的性能 2.1 重量轻：镁合金是结构最轻的材料 2.2 比强度高：镁合金的强度重量比是所有常用工程金属材料中最高的 2.3 超强的吸收塑变能量：镁合金对机械的震荡的吸收能力很强，特别是在高应力下，它
牺牲阳极安装技术要求、安装步骤和施工要求 1技术要求 （1）将牺牲阳极与管网电性连接，通过牺牲阳极自身消耗向被保护金属构筑物提供直流电流，通过土壤构成电流回路，使被保护的金属构筑物极化到保护电位一0.85—1.5V，即达到了良好的保护状态。 （2）施加阴极保护后，发现旁流严重而明显影响保护范围和保护效果时，应采用绝缘予以绝缘断流，确保被保护的金属构筑物全面达标。 （3）系统中的所有电缆接头质量均应满足设计与使用要求，其接触电阻应低于0.0lQ，密封处理应经久耐用、密封效果可靠，对外界不允许存在导通点，确保阴极保护系统在有效保护期内正常运行。 2安装步骤 牺牲阳极安装步骤：①阳极检验工作;②阳极表面活化处理;③牺牲阳极组装;④牺牲阳极埋设;⑤与管道电性连接。
3施工要求 （1）阳极检验工作 阳极组装前应对阳极电缆封头进行外观封涂质量检查，电缆机械强度检查和接触电阻测试。因电缆损坏或电缆接头损坏将导致阳极失效，失去保护作用，要求阳极铁芯绝缘封涂质量好，阳极电缆机械强度以能够随阳极自身重量，阳极接触电阻小于0.001n。（2）阳极表面活化处理 组装牺牲阳极之前，为加速阳极表面活化，应将阳极表面的附着的油污及氧化物除净。首先采用机械处理方法，用手动砂轮或钢刷将阳极表面均匀打磨，再用粗砂纸打磨一遍。必要时进行化学处理，阳极表面火花处理与组装间隔时间不宜超过24h。 （3）牺牲阳极组装 先将特制白布袋内放人15kg填包料，再将经过检验和表面活化处理的阳极放入布袋轴线正中填包料中固定，并在阳极四周及顶部填装填充料约35kg;阳极不应与布袋接触，组装时应防止阳极偏心。 （4）阳极的埋设
埋地钢质管道牺牲阳极法阴极保护技术 技术支持单位：甘肃拓维地理信息工程有限公司 示范案例：银川某燃气公司埋地钢质管道牺牲阳极阴极保护系统安装 时间：2016年6月18日 （一）原理： 埋地钢质管道牺牲阳极法阴极保护技术是将被保护的金属结构连接一种比其电位更负的金属或合金，该金属或合金为阳极，依靠它的优先溶解所释放出的电流使金属结构阴极极化到所需的电位而实现保护，这种方法称为牺牲阳极法阴极保护。 （二）牺牲阳极法阴极保护的优点 1、不需要外部电源； 2、对邻近金属构筑物无干扰或很小； 3、电流输出虽不能控制，但有自动调节倾向，且覆盖层不易损坏。 4、调试后，可不需日常管理； 5、保护电流分布均匀，利用率高。 （三）阳极包的选材 牺牲阳极选择镁阳极包的特点是比重小、电位很负、对铁的驱动加压很大，且单位发生的电量大。镁的标准电极电位为(SHE);非平衡电极电位则随腐蚀性介质的性质而变，例如：镁在海水中的电位为(SCE)，镁在土壤之中的电位为至(SCE)，镁在碱溶液中的电位约为(SCE)。镁的电极电位与介质的PH值有密切关系,PH值在酸性范围内，电位较负，因为生成的腐蚀产物氢氧化镁在碱性介质中是难溶的。 （四）主要应用的规范
1、《埋地钢质管道阴极保护电参数测试方法》SY/T0023-97 2、《埋地钢质管道牺牲阳极阴极保护设计规范》SY/T0019-97 3、《钢质管道及储罐防腐工程设计规范》SY0007-99 4、《阴极保护管道的电绝缘标准》SY/T0086-95 5、《埋地钢质管道直流排流保护技术标准》SY/T0017-96。 （五）施工方法 1、牺牲阳极法阴极保护施工安装程序简述如下: 袋装阳极制作→阳极床定位→阳极床开挖→阳极埋设→阳极浇水浸透饱和及各参数测试→阳极通电点处理及焊接→通电点导通测试→通电点补口防腐(补口处防腐材料与管体防腐材料是匹配的)→阳极回填→标记记录。 图1 阳极床定位
浅谈镁合金防腐蚀技术 [摘要] 镁合金以其高比强度、比模量和优异的力学性能,已在众多领域受到广泛关注。但是,由于镁合金化学活性高、耐蚀性能差的缺陷制约了其应用范围。因此,镁合金的表面防护处理(耐腐蚀)极为重要。本文介绍了现今国内外常用的提高镁合金耐腐蚀性的表面处理,并对镁合金的应用前景作了阐述。 [关键词] 镁合金耐腐蚀性表面处理 [Abstract] Because of high strength,high modulus rate and excellent mechanical perf ormance, the magnesium alloy has receivedwide recognition in many industries. However, its application fields were restricted by the defects of its high chemical activity and poor corrosion resistance. So the preventive disposing on the surface of magnesium alloy is very important. In this paper,the present commonsurface technologies used for improving corrosion resistance of magnesium alloy at home and abroad are introduced. The application prospectof magnesium alloy is discussed also. [Keywords] magnesium alloycorrosion resistancesurface treatment 镁在地壳中储量丰富,仅次于铝、铁居第三位。镁属于轻金属,密度为1.74g/cm3,约为铝的2/3、钢的1/5,作为结构性材料有着非常广泛的应用前景。镁合金具有密度小,比强度、比刚度高(见图1),阻尼性、切削加工性、导电导热性好,电磁屏蔽能力强,尺寸稳定,易回收等优点,使镁合金在航空工业、汽车、机械设备、电子产品等领域有着非常广阔的应用前景,被称为“21世纪的绿色工程材料”[1]。 我国是世界原镁生产和出口大国。但是,我国镁合金的研究和应用开发却相对滞后,其中一个重要的原因是镁合金的防腐问题没有很好地解决。镁是所有工业合金中化学活性最高的金属元素,其标准电极电位为-2.37V,在常用介质中的电位也相当低。镁合金在大气中的耐蚀性主要取决于大气的湿度与污染程度,腐蚀形成的氧化膜(MgO),但氧化膜多孔而疏松,会使腐蚀加剧,并且会阻碍表面处理的进行。在潮湿的空气、含硫气氛和海洋大气中均会遭受严重的化学腐蚀。另外,镁合金与其它金属接触时,一般作为阳极发生电化学腐蚀,阴极是与镁直接有外部接触的异种金属,也可以是镁合金内部的第二相或杂质相,后者在宏观上表现为全面腐蚀。要扩大镁合金使用范围,充分发挥其优越性能,更好的服务人类,就必须解决腐蚀的问题。一方面是从镁合金材质的本身着手,开发更耐腐蚀的镁合金;另一方面就是进行适当的表面处理。 1镁合金表面处理的常见方法 镁合金的表面处理方法主要有:阳极氧化处理、微弧氧化处理、化学转化膜处理、有机涂层或有机镀膜、金属涂层(热喷涂防护层)、激光表面改性、气相沉积和离子注入等。
目录 一、概述 (1) （一）工程概况 (1) （二）保护原理 (1) （三）牺牲阳极法阴极保护的优点 (1) （四）应用标准和规范 (1) 二、本工程管道牺牲阳极保护法的设计 (1) 三、施工方法 (2) 1、牺牲阳极法阴极保护施工安装程序简述: (2) 2、牺牲阳极法的施工: (2)
一、概述 （一）工程概况 本保护管段范围为北河路（天华路至体育场段）工业水管线。管径为DN500，管道敷设在北河路南侧，单管保护长度为约2.6km。本工程采用牺牲阳极法。 （二）保护原理 将被保护的金属结构连接一种比其电位更负的金属或合金，该金属或合金为阳极，依靠它的优先溶解所释放出的电流使金属结构阴极极化到所需的电位而实现保护，这种方法称为牺牲阳极法阴极保护。（三）牺牲阳极法阴极保护的优点 1、不需要外部电源； 2、对邻近金属构筑物无干扰或很小； 3、电流输出虽不能控制，但有自动调节倾向，且覆盖层不易损坏。 4、调试后，可不需日常管理； 5、保护电流分布均匀，利用率高。 （四）应用标准和规范 1、《埋地钢质管道阴极保护电参数测试方法》SY/T0023-97 2、《埋地钢质管道牺牲阳极阴极保护设计规范》SY/T0019-97 3、《钢质管道及储罐防腐工程设计规范》SY0007-99 4、《阴极保护管道的电绝缘标准》SY/T0086-95 5、《埋地钢质管道直流排流保护技术标准》SY/T0017-96 二、本工程管道牺牲阳极保护法的设计 该管道为工业水管道，管径500㎜，设计采用如下牺牲阳极保护法。
牺牲阳极选用镁阳极，每240米设1组，每组由3支22kg的镁阳极组成。 共埋设镁阳极48支，距管道垂直距离＞1.5m，阳极周边用填料包围以减少接地电阻及促进腐蚀产物的溶解。汇流点及中间点设测试桩3支，测试桩按照1支/km的原则埋设。 三、施工方法 1、牺牲阳极法阴极保护施工安装程序简述: 袋装阳极制作→阳极床定位→阳极床开挖→阳极埋设→阳极浇水浸透饱和及各参数测试→阳极通电点处理及焊接→通电点导通测试→通电点补口防腐(补口处防腐材料与管体防腐材料是匹配的) →阳极回填→标记记录。 2、牺牲阳极法的施工: 2.1镁阳极安装 2.1.1牺牲阳极的施工：牺牲阳极土壤中的施工，包括埋设前的组装、阳极的填充和埋高。 2.1.2镁阳极与阳极电缆的组装 阳极与电缆之间的联接采用锡焊。在焊接点上涂覆环氧涂料，加缠电工胶布和绝缘胶带，再包覆热收缩套，并再缠胶带保护。必须保证焊接牢固并且绝缘性能良好。 2.1.3阳极安装前准备 在组装牺牲阳极之前，应检验阳极表面是否有油污和氧化物。牺牲阳极表面的油污和氧化物能降低阳极的活性，影响阳极电流的发生，所以阳极表面如存在油污和氧化物，应采用砂纸将阳极表面打磨干净。 填料包的组装可在室内或现场进行，应保证阳极四周的填料厚度一致、密实，各边厚度不小于50mm。填料应调拌均匀，不得混入石块、泥土、杂草等。每支阳极需用填料约50Kg。
摘要 镁及其合金具有许多优良的物理和机械性能,具有较高的比强度和比刚度、易于切削加工、易于铸造、减震性好、能承受较大的冲击震动负荷、导电导热性好、磁屏蔽性能优良,是一种理想的现代结构材料[ ,现已广泛应用于汽车、机械制造、航空航天、电子、通讯、军事、光学仪器和计算机制造等领域。为使镁合金应用于不同的场合,经常需要改变其表面状态以提高耐蚀性、耐磨性、可焊性、装饰性等性能。目前有许多工艺可在镁及镁合金表面上形成涂覆层,包括电镀、化学镀、转化膜,阳极氧化、氢化膜、有机涂层、气相沉积层等。其中最为简单有效的方法就是通过电化学方法在基体上镀一层所需性能的金属或合金,即电镀或化学镀。
目录 摘要 .........................................................错误！未定义书签。 1.绪论 (2) 1.1镁合金表面防腐处理现状 (2) 1.1.1镁合金表面防腐重要性 (2) 1.1.2镁合金表面防腐常用方法及优缺点 (2) 2.镁合金表面防腐综合设计 (6) 2.1所选表面处理方法综述 (6) 2.1.1所用方法及其国内发展现状 (6) 2.1.2所用方法的评价分析 (7) 2.1.3具体工艺流程及注意事项 (7) 2.2 性能分析与检测 (8) 参考文献 (9)
绪论 镁合金优异的物理和机械性能使其近年来得到广泛关注，镁合金的比强度高、刚性好，具有优良的尺寸稳定性、减振性、热导电性和电磁屏蔽能力，并且镁资源丰富、容易回收，这些优点使镁被誉为“21世纪的绿色金属结构材料”，可广泛应用于汽车零件、3C产品、航空航天和军工等领域[1]。但是，镁的应用和研究相对其它金属严重滞后，原因在于其韧性低、高温性能和耐腐蚀性能差，而且加工成形比较困难。与铝、钛能生成自愈钝化膜不同，镁表面生成的氧化膜疏松多孔，不能对基体起有效保护作用，因此，在潮湿的空气、含硫气氛和海洋大气中，镁均会遭受严重的化学腐蚀，这极大地阻碍了其广泛应用。 通过熔体净化技术可以降低镁合金中Ni、Cu、Fe等有害元素的含量以改善其耐蚀性，但幅度有限。通过合金化的方法来改善其性能，特别是期望发现“不锈镁”的努力至今还没有取得进展,所以，镁合金零件在使用前须经过一定的表面改性或涂层处理。目前，电化学镀层、转化膜等工艺技术已经应用于镁合金的防护，气相沉积涂层、涂覆、表面热处理等方法也受到密切关注，高能束熔覆等新技术也被尝试应用于镁合金表面性能的提高。 1.1镁合金表面防腐处理现状 1.1.1镁合金表面防腐重要性 我国是世界原镁生产和出口第一大国，2003年我国的原镁产量占全球产量的66%[1,2]。但是，我国镁合金的研究和应用开发却相对滞后，其中一个重要的原因是镁合金的防腐问题没有很好地解决。镁是所有工业合金中化学活性最高的金属元素，其标准电极电位为一2. 37V，在常用介质中的电位也相当低C31。镁合金在大气中的耐蚀性主要取决于大气的湿度与污染程度，腐蚀形成的氧化膜疏松，使腐蚀加剧，并且会阻碍表面处理的进行。另外，镁合金与其它金属接触时，一般作为阳极发生电偶腐蚀，阴极是与镁直接有外部接触的异种金属，也可以是镁合金内部的第二相或杂质相，后者在宏观上表现为全面腐蚀。为了拓宽镁合金的应用领域，其防腐问题成为了一个研究热点。一方面是从镁合金材质的本身着手，开发更耐腐蚀的镁合金;另一方面就是进行适当的表面处理。 1.1.2镁合金表面防腐常用方法及优缺点 镁合金的表面处理方法主要有:阳极氧化处理、微弧氧化处理、化学转化膜处理、电镀、热喷涂防护层E81、激光表面改性和气相沉积等。 1．阳极化处理 (1) 阳极氧化 镁合金阳极氧化膜耐蚀性高，也可以作为涂装的底层。镁在阳极氧化的过程中先形成一层致密的阻挡层，当氧化膜达到一定厚度时，由于其拉应力过大
第4卷 第3期 2007年06月 装备环境工程 E QU IP M ENT ENV I RONM ENTA L E NG I NEER I NG AZ63镁合金牺牲阳极的研究进展 苏鹏,杜翠薇,李晓刚,陈旭 (北京科技大学材料科学与工程学院腐蚀与防护中心,北京100083) 摘要:镁合金牺牲阳极近年来发展速度很快,应用的领域也越来越广。其中AZ63镁合金牺牲阳极以电流效率高,发生电量大,工作电位稳定,表面溶解均匀等优异的性能得到了越来越广泛的应用。综述了近年来国内外在AZ63镁合金牺牲阳极研究领域的进展。重点介绍了不同合金元素对AZ63镁合金牺牲阳极的性能影响,及AZ63镁合金牺牲阳极在不同介质环境中的电化学性能的研究及应用进展。并探讨了在研究过程中存在的问题,展望了以后的发展方向。 关键词:AZ63镁合金;牺牲阳极;电化学性能;综述中图分类号:TG174.41 文献标识码:A 文章编号:1672-9242(2007)03-0101-04 收稿日期:2007-04-26 基金项目:国家自然科学基金十五重大项目(50499333);国家科技基础条件平台建设项目(2005DKA10400)作者简介:苏鹏(1983-),男,河南洛阳人,硕士研究生,研究方向为镁合金牺牲阳极在土壤中的腐蚀性。 P rocess on t he Investigation of AZ 63M g -based A lloy Sacrificial anode SU P eng,DU Cui -w ei ,LI X iao -gang,C H E N X u (U n i v ers it y o f Science and T echno l ogy Beiji ng ,Be iji ng 100083,Ch i na) Abstract :In recent years ,M g all oy sacrificial anode m akes fast prog ress .A nd its app licati on field w as l a rger and larg er .A Z63M g -based all oy sacrific i a l anode w ith exce llent property had a l so been used m ore and m ore w i dely .AZ63has the characte ristics of high electr i c ity e fficiency ,b i g quantity o f electr icity generati on ,and stable w ork i ng po ten tia.l T he prog ress on the st udy o fAZ63M g-based all oy sacrificial anode was ove rv ie w ed .The i nfl uences o f a lloy i ng e l em ents on the pe rf o r m ances o f t he A Z63anode ,and the research and app licati on progress o f t he e l ectrochem i ca l pe rf o r m ance o fA Z63anode i n various m ed i u m s we re i ntroduced w it h e m phasis .T he ex -isti ng prob le m s i n t he current research w ere d iscussed .The prospect o f the deve l op m ent trends o fA Z63w as presented . K ey w ords :AZ63M g -a ll oy ;sacr ific i a l anode ;electrochem ica l perfor m ance ;ov erv ie w 镁合金牺牲阳极的共同特点是密度小、理论电容量大、电位负、极化率低,对钢铁的驱动电压很大(>0.6V ),适用于高电阻率的环境介质中,如高电阻率的土壤和淡水中。但不足之处是它们的电流效率只有50%左右,所以人们在镁中加入适量A l 、Zn 和M n 等元素组成合金,可使镁阳极的电化学性能 得到改善 [1] 。而且镁阳极与钢撞击会产生火花,镁 阳极溶解时会析出氢气,存在着爆炸危险。 MAZ 系列镁合金的基本组成元素为A l 和Zn 。根据A l 和Zn 的含量不同,确定了该系列合金的多种成分。常见的镁合金牺牲阳极牌号为AZ31、AZ41、AZ63等。AZ63牺牲阳极作为镁基合金牺 # 101#
天然气管网牺牲阳极阴极保护 阴 极 保 护 设 计 公司：河南汇龙合金材料有限公司 技术部：代银 随着城镇燃气地下管网的迅速发展，地下燃气管网错综复杂，且与消防管道、供水管道、供热管道、供电线路等地下金属构筑物纵横交错，甚至还有可能发生电连接，位于城市道路地下的燃气管网还要受到车辆行驶时造成的盈利冲击腐蚀，钢质管道的腐蚀与防护问题也日益突出。为了延长埋地钢质管道的使用寿命，确保城镇燃气供应安全、可靠，通常采用阴极保护方法保护埋地钢质管道。 1 阴极保护设计 1.1阴极保护类型的确定
阴极保护属于电化学保护，是利用外部电流使金属腐蚀电位发生改变以降低其腐蚀速率的防腐蚀技术。埋地钢质管道阴极保护分为强制电流阴极保护和牺牲阳极阴极保护两种。 强制电流阴极保护主要适用于郊区等地下管网单一地区的燃气主管道或城镇燃气环网。其优点是输出电流大而且可调，不受土壤电阻率限制，保护半径较大;系统运行寿命长，保护效果好;保护系统输出电流的变化可反映出管道涂层的性能改变。其缺点是需设专人维护管理，要求有外部电源长期供电，易产生屏蔽和干扰，特别是地下金属构筑物较复杂的地方。 牺牲阳极阴极保护主要适用于人口稠密地区和城镇内各种压力级制燃气管道。其优点是不需外加电源，施工方便，不需进行经常性专门管理，不会生屏蔽，对其他构筑物也不会产生干扰，保护电流分布均匀、利用率高。其缺点是输出电流小，保护范围有限;需定期更换，不能实时监测输出电流分的变化，也不能反映管道涂层的状况。 根据以往的经验和我们的实践得知，城镇燃埋地钢质管道宜采用牺牲阳极阴极保护来减缓土壤对管道的电化学腐蚀。 1.2阴极保护电流的确定 要使埋设的燃气管道得到充分的保护，就要证有足够的电流使管道不受到腐蚀。钢质管道廖的最小保护电流是阴极保护设计最重要的参数之一，其计算公式如下：I=AIP(1) 式中I——管道所需最小保护电流，mA A——管道总表面积，m2 IP——最小保护电流密度，mA/m2 最小保护电流密度Ip是根据管道的防腐层种类、好坏来确定的，新建沥青玻璃布防腐管道所需的Ip约0.1mA/m2，新建三层PE管道所需的Ip约0.001mA/m2，旧管道的Ip取 0.3mA/m2。 1.3牺牲阳极的选取 ①土壤电阻率 土壤电阻率反映了土壤介质的导电能力。一般电阻率低的土壤腐蚀性强，反之腐蚀性弱，通常根据土壤电阻率选取适宜的牺牲阳极。无论采用哪种牺牲阳极，都需要先测出管道所在位置的土壤平均电阻率。土壤中所含成分的比例不同，造成各个地方电阻率也不同，即使同一地点不同埋深的电阻率也不同，因此我们常采用管道所在埋深处的电阻率的平均值。 ②牺牲阳极的选用 牺牲阳极主要有两大类型，即镁合金阳极和锌合金阳极。 根据勘测出来的土壤电阻率(ρ)，可以选择采用锌阳极或镁阳极。一般ρ<5Ω·m时，选用锌阳极;5Ω·m≤p≤100Ω·113时，选用镁阳极;p>100Ω·m时，选用带状镁阳极。在土壤潮湿的情况下，锌阳极使用范围可扩大到30Ω·m。 1.4牺牲阳极的布置 ①在布置牺牲阳极时，注意阳极与管道之间不应有金属构筑物。 ②牺牲阳极必须埋设在冰冻线以下。在地下水位低于3m的干燥地带，阳极应适当加深埋设。在河流下阳极应埋设在河床的安全部位，以防止洪水冲刷和挖泥清淤时损坏。
