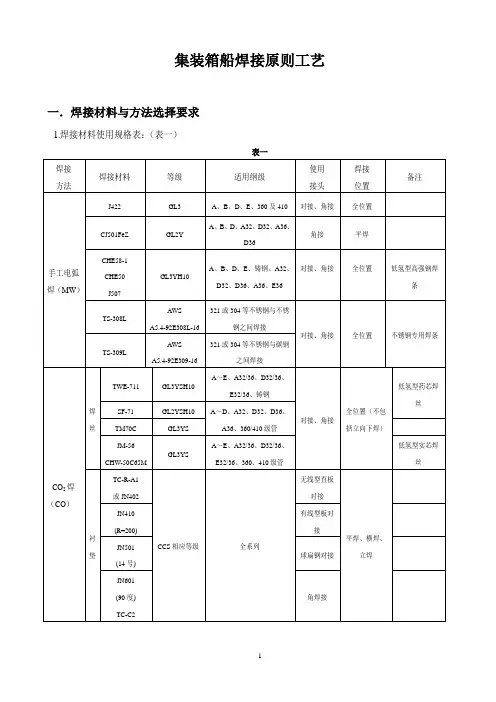

一．焊接材料与方法选择要求1.焊接材料使用规格表：（表一）
1
．特殊区域和钢种的焊材选用2。SF-71TWE-711或CO2以下焊接若采用手工焊，必须采用低氢型焊条；若采用焊，则采用
E36、铸钢间焊接以及与其他钢种焊接。A36、、D36、（1）A32、D32 型接头开坡口全熔透角焊。0.5L区舷侧列板与主甲板T）（2
船台大合拢环形口板材及桁材的对接。）（3 （4）艏柱与艉柱及艏部冰区加强外板的焊接。5（）锚唇、锚机机座、锚闸的焊接。主机座的焊接以及与其连接构件的焊接。（6）舱口围腹板与主甲板、舱口围腹板与面板的焊接。（7）克林吊吊柱与基座、吊柱与主甲板的焊接。8（）吊臂架、吊杆、舱盖液压装置、系缆桩、导缆孔等强受力件的焊接。（9）
二．高效焊接应用范围高效焊接目标：2
全船焊接高效化率要达到80%，并继续在中合拢分段制造、大合拢阶段大
气体保护焊，逐步取代普通手工焊及铁粉焊，以最大可能地提高焊接生产效率。力推行CO2
各种高效焊接工艺方法的比率分别为：
⑴埋弧自动焊：6%；
⑵CO气体保护焊（包括垂直气电焊）：60% 2⑶单面焊衬垫：6%；
8%：铁粉焊( ⑷CJ501FeZ)1．气电焊
a.舷侧旁板环形合拢口旁板环形合拢口的平直部分
b.平直箱型纵壁合拢口和横舱壁（除槽型舱壁部分外）合拢口
2．串联弧多丝埋弧自动焊（FCB）
a.平台甲板，艏、艉楼甲板及壁板
b.纵舱壁板、横舱壁上除槽型舱壁外的平直拼板
c.上建围壁板、甲板拼接
3．单丝埋弧焊
a.内底、平直外底板拼接
b.平行舯体舷侧旁板拼板
c.舱口盖顶板拼接
d.其他平直板材拼板
4．CO2单面焊
a.底部部位：有线型外板对接；内、外底板船台大合拢环向合拢口与纵向合拢口。
b.舷侧部位：旁板横接缝（中组立阶段）；主甲板、二甲板、平台板船台横向合拢口、纵向合拢口（大合拢阶段），甲板非拼板对接
c.上建部位：上建合拢口；
d.槽型横舱壁板
e.合拢口骨材对接
5．CO2自动角焊
a.纵骨与内底板；纵骨与无线型的外底板；扶强材与纵桁
b.舷侧肋骨与纵壁、旁板；纵骨、横梁与主甲板、二甲板及平台板
c.上建中扶强材与围壁板；横梁与甲板
d.各类平直T型材
6．CO2半自动焊/ 手工铁粉焊
a.有线型角焊、长度和位置不适合作自动焊的对接焊缝、角焊缝，范围为各类舷侧纵骨、底部肋板、纵桁材、扶强材、肘板
c.起重柱柱体
7. CO2焊+埋弧焊开发应用
1400TEU(A)底部船台、船坞大合拢口、舷侧分段总组。
仓口围，横仓壁深熔角焊机开发应用。8.
三. 全船焊接要求：
船内外底板和主甲板均为高强度钢（A32、D36、E36）板厚度达到16~33mm，由于现场各种因素，容易产生焊接裂纹。为预防焊接裂纹的产生，特别要求工艺措施：
1.加强码安装在坡口反面，不得安装在坡口正面
3
2.焊接顺序：在同一条合拢口中，应先焊横向大合拢对接缝，次焊骨材对接，最后焊骨材角焊缝
3.严格执行打底与填充焊接参数工艺规定。
四．焊工资格要求
本船入GL船级社，从事该船焊接施工的焊工必须具备GL认可证书或CCS相应等级认可证书，并且施工范围不能超出证书规定的工作范围（焊接位置、焊接方法），施工时要求持证；焊接监察员应做好现场焊接生产规范化监督，及时向技术课焊接组反映现场生产中存在的焊接问题。
五. 材料材质跟踪要求
A32、D32、A36、D36、E36等高强钢所用车间底漆颜色应与普通钢不同，高强钢钢级及材质规格要用黄色油漆笔标明，并且工件四角用符号“┓”标注（如图1所示），与一般强度钢区分。以便焊工根据不同焊接部位和材质采用指定焊接材料进行焊接。
工件余料图1 高强钢材质跟踪
六．车间底漆要求
所用车间底漆应为具有船级社可用性认可的可经焊接底漆，并且使用前要经过专门的自动角焊缝工艺试验证明不会造成有害气孔，不需要进行焊角强度补偿后才准使用。
七. 焊接节点应用要求
1.板厚差削过渡边的要求：当单边板厚差d>3mm时，削斜长度L≥3d。如图2所示：
3>≥理论线面图2 过渡边差削要求
过渡边焊后要打磨平滑以保证应力平滑过渡。
2.焊缝最小间距要求：
a.船体主要结构中的平行焊缝应保持一定的距离。对接焊缝之间的平行间距d
≥50＋4t（t为板厚）。
b.角接焊缝或角接焊缝与对接焊缝之间间距d≥30＋3t（t为板厚）。
4
c.同一平面内焊缝与人孔、气孔等开孔之间间距d≥30mm。
d.割换板，宽度L≥300mm或10t （t为板厚），取其中较大者。
e.管子纵向焊缝至少错开50mm。
3.过焊孔：为保证单面焊焊缝连续，反面骨材应开过半圆形过焊孔，R=25mm 或2t （t为板厚）,取较大者，水密板过焊孔根据板厚现场定（原则上以R=8mm）。垂直气电焊过焊孔应开成倒角（R=10）的矩形过焊孔[30(宽)×60（长）]，主甲板上不开垂直气电焊过焊孔。（注：垂直气电焊过焊孔焊后要加封板加强）
4.节点要求
埋弧焊坡口、焊接工作站坡口、CO2焊及CO2单面焊坡口、手工电弧焊坡口、垂直气电焊坡口及相应应用位置要求均按GWS319“1400（A）船体结构焊接接头坡口型式及符号表”执行。
、CHE58-1焊替代普通焊使用范围，在中小合拢阶段平、立角焊以CO2 继续推广高效焊接，提高CO2 焊条替代CHE58-1焊条。J506Fe-1手工焊；在使用手工焊时：采用性价比高的J507
5.仓口围和抗扭箱焊接节点的要求
仓口围与主甲板采用全焊透的T型接头坡口形式（CO2半自动焊），见下图DET-1、DET-2、DET-3。骨材与外板壁板、主甲板和二甲板均采用不开坡口深熔焊的形式（埋弧焊）。见下图DET-4、DET-5形式。
5
DET-2DET-1主甲板DET-3DET-4二甲板DET-5外板壁板
0~1DET-1DET-3DET-2DET-4
6. 角焊焊角角焊焊角按分段焊接规格表和施工结构图上相关节点图执行。八．焊接顺序基本要求
1.船体外板、甲板对接焊缝：当板缝错开间距d≥50mm时，先焊横缝再焊纵缝；板缝未错开或
错开量d＜50mm时，应先焊纵缝再焊横缝。
2.构件中同时存在对接焊缝与角焊缝时，应先焊对接焊缝，后焊角焊缝。
整体结构所有焊缝焊接顺序原则是从中央向左右、前后同时对称施焊。3.4.分段和总段的外板纵向接缝、纵向构件与外板的角接缝，靠近合拢口两端应留出500mm暂不焊，以便于船台装配对接后再完成角焊。距挠肋板没有一个肋位时要留出150mm不焊。5.肋骨、舱壁等构件靠近总段大合拢口一边的角焊缝、双层底分段内底边板与外板的上部角接缝，应在大合拢焊接完成后进行施焊，以便于船台装配时对接。 6.具有对称轴的构件，应由双数焊工对称施焊。 6
7.构件存在单层焊与多层焊时，应先焊多层焊再焊单层焊。
8.焊接过程中，先焊自由构件，后焊拘束构件。先焊主要构件或部件，后焊次要构件或部件。
9.对有特殊施工工艺构件应严格按照工艺进行。
注：在具体施焊过程中，如对横缝的焊接，对挂舵臂、艏艉柱、舵叶等铸钢件焊接应重视焊道熔敷顺序的安排。九．火工校正要求
a．火工校正温度应小于900度，且不可在同一点停留过长，不可对同一点高温重复加热多次。
b．高强钢（E、A32、D32、A36、D36、E36）避免使用水冷却进行火工调正。．对所使用的新牌号钢种应经过试验给出加热温度控制要求后才能使用火工调正。c
十．结构钢焊前预热要求
符合下列条件之一者，施焊前必须采取预热措施，预热温度为100~150℃：5℃时。a.气温低于b.工件材料为A32、D32、A36、D36、E36，且板厚≥30mm 时。
c.材料为A32、D32、A36、D36、E36的工件返修焊缝长度小于50mm，深度大于0.5t（t为板厚）。
d.当工件刚性过大时。
e.材料碳当量（ψ）大于0.41％时。[根据GL劳氏规范：普通强度、高强度船级钢板碳当量为：c
Ceq=C+Mn/6+（Cr+Mo+V）/5+（Ni+Cu）/15]
f.铸钢（锻钢）之间及铸钢（锻钢）与其它结构钢间焊接。
g.上述条件下，点焊与补焊焊缝也同样要求预热。十一．铸钢件焊接、预热及热处理要求
此型船艉柱、挂舵臂、舵叶、艉管、锚唇、系缆桩材料属于铸钢，铸钢与铸钢及铸钢与其它材料焊接全部要求焊前预热，并且焊后铸钢之间的焊接接头要进行局部去应力热处理。焊接材料采用低氢型焊材。
预热与层间温度主要要求：
a.预热温度一般要求为100～150度
b.预热范围为坡口两侧100mm或4倍板厚
（两者取其大者）并应保证不会使加热点周围板产生变形。
c.加热应是整个加热区域达到预热温度，而不是局部。
度。100度，不低于250铸钢件焊接时还要注意焊层间温度不能超过d.
7
e.焊后和热处理结束后立即用石棉保温材料覆盖缓冷。
焊后热处理主要要求：
a.局部去应力热处理温度范围为550±30度，在此温度范围内保温时间为（2分钟/每1mm板厚）但不超过 2.5小时。度以上时尤其注意监控）加热与冷却速度要求缓慢（工件温度在300
b.十二. 潮湿条件下的焊接要求
1．由于下雨、冷空气或其它原因使空气湿度大，焊接接头有潮湿时必须用火焰将坡口两侧100mm范围内和接头间隙之间水分彻底烘干才可焊接。
2．满足下列所有条件下可以在水不直接影响接头的情况下施焊：
坡口（接头）的另一侧有水，但有封闭焊缝将水隔离;a. 电弧作用点离水距离超过100mm；b. c.一般强度钢在没有与水直接接触情况下焊接；3.雨天情况下的焊接要求：焊接过程中被焊接构件以及焊接材料和焊接设备要有充分有效的保护，以防止风雨、潮湿和冷空气的影响，必要时可根据情况要求烘干和停工。
1）处于露天的焊接部位在下雨的天气下必须停工。
）满足下列全部条件可以在雨天施工2a.焊接工作场所有充分遮挡，包括焊接部位、焊材、焊接设备及焊工都要被有效遮挡。
b.焊接部位（包括焊缝正面与反面）干燥，并在焊接过程中不会有流水影响。焊接接头或周围已经潮湿的可以参照第3条处理。
c.高强度钢、铸钢焊接时，必须保证焊缝周围100mm范围内干燥，
3）雨、流水或其他原因造成焊接接头潮湿的，必须用火焰将焊缝两侧100mm范围内（包括反面）以及接头间隙间水分烘干。
十三. 大合拢焊接要求
．焊接坡口及方向1大合拢坡口形式以所使用的焊接方法为准则。0.5L范围内受重载荷，除外板内底外其他焊接部位根据板厚和焊接位置确定，为提高焊接效率，厚、薄板及空间限制部位都尽量用CO焊及CO单面焊。具体坡22口形式和尺寸依据GW319“1400（A）船体结构焊接接头坡口型式及符号表”。
大合拢破口方向根据分段上船台顺序、施工安全与方便、焊接质量及船体外板线型确定，垂直外板作气电焊部位向外，艏艉部外板坡口多向内。具体部位大合拢坡口方向见GWS 319“1400（A）全船外板大合拢坡口形式及码板方向“及下图3横剖面图“船台合拢口坡口方向及焊接顺序”。
：3焊接顺序如c. 焊接顺序（图所示）8
焊接注意事项十四.
配质量是保证焊接综合质量的关键，装配间隙应符合工艺规定和图纸要求，焊缝应保证平直。装1.
）船体结构焊接A“1400（2.坡口应按规定进行加工，尺寸准确、表面光滑。坡口尺寸要求遵循：GWS319。焊前应对表面及周围进行除锈、除污、除杂质；
