脚手架
1、脚手架底面底座标高宜高于自然地坪50-100mm
2、
单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。
双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。
双排脚手架一般用于砌筑工程。砌筑需要承重：丢放水泥、砖等。
单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上。
单排脚手架的横向水平杆不应设置在下列部位：
①设计上不许留脚手眼的地方；
②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度
范围内；
③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；
④梁或梁垫下及其左右500mm 范围内；
⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；
⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；
⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以
（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上两步。
上
无连墙件搭设最多2步高的架体。步数即是水平大横杆间距）
4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。
5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻
接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节
点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。
11、作业层上非主节点处的横向水平杆，最大间距不应大于纵距的1/2。
12、冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向
水平杆上。当脚手板长度小于2m 时，可采用两根横向水平杆支撑，但应
将脚手板两端与其可靠固定，严防倾翻。
13、脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应
取
130～150mm，两块脚手板外伸长度之和不应大于300mm; 脚手板搭接铺设时，接头必须支在横向氷平杆上，搭接长度不应小于200mm ,其伸出横向水平杆的长度不应小于100mm。
14、纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm 处的立杆上。横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
15、当立杆的基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
16、立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内每隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
17、开口形脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建
（沿建筑周边非交圈设置的脚手架为开口型脚手筑物的层高，且不应大于4m。
架，一般建筑的外围脚手架沿建筑周圈连续布置，成一封闭整体，如山墙上的
）脚手架，不但与主体结构拉结，还在两端与正立面和背面脚手架连在一起。
18、开口形双排脚手架的两端均必须设置横向斜撑
19、髙度在24m 以下的单、双排脚手架，均须在外侧两端、转角及中间不超过15m 的立面上，各设置一道剪刀撑，并应由底至顶连续设置。
20、高度在24m 及以上的双排脚手架在外侧全立面连续设置剪刀撑。
21、当脚手架刚开始搭设时，由于连墙件还未设置，为确保脚手架的稳定性，应每间隔几跨（多为 6 跨）设置一根抛撑，即用一根斜钢管，一端用旋转扣件连接在立杆上，另一端斜撑在地面上，起支撑的作用，直至连墙件安装稳定后，方可根据情况拆除。
22、脚手架的拆除：
1）由上而下逐层进行。
2）连墙件逐层拆除、分段拆除，高差不应大于2步，如大于2步应增设连墙件。
3）严禁抛扔至地面。
23、脚手架检查与验收：
1）基础完工、架体搭设前。
2）每搭设6-8m高度后。
3）作业层施加荷载前。
4）6 级及以上大风、大雨、冻融解冻后。
5）达到设计高度后。
6）停用超过1月、
24、脚手架定期巡检：
1）杆件设置与连接、连墙件、支撑、门洞桁架是否符合要求，
2）地基是否积水、底座是否松动、立杆是否悬空、扣件螺栓是否松动，3）24m 以上的双排、满堂架，高度在 20m 以上的满堂支撑架、立杆沉降及垂直度是否符合要求、
4）安全防护措施是否到位、
5）是否超载。
6）
外脚手架搭设标准 一、前言 1、建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 2、本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 3、本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 1、钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 2、扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。 3、外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。 4、木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色 1、黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 2、红色油漆：连墙件。 3、黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 4、红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 5、示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
脚手架 1、脚手架底面底座标高宜高于自然地坪50-100mm 2、 单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。 双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。 双排脚手架一般用于砌筑工程。砌筑需要承重：丢放水泥、砖等。 单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。 单排脚手架需要把抱杆支靠在墙上。
单排脚手架的横向水平杆不应设置在下列部位： ①设计上不许留脚手眼的地方； ②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度 范围内； ③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱； ④梁或梁垫下及其左右500mm 范围内； ⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内； ⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体； ⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以 （分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上两步。 上 无连墙件搭设最多2步高的架体。步数即是水平大横杆间距） 4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。 5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻 接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节 点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。 7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。 8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。
脚手架搭设、验收规范图解 脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。 1. 脚手架地基、基础验收 1）脚手架地基与基础的施工，必须根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算； 2）脚手架地基与基础是否夯实； 3）脚手架地基与基础是否平整； 4）脚手架地基与基础里是否积水。 2. 脚手架架体排水沟的验收 1）脚手架搭设场地杂物清除，平整，并使排水通畅； 2）排水沟的设置应在脚手架最外排的立杆以外的500mm~680mm之间； 3）排水沟的宽度为：200mm~350mm之间；深度为：150mm~300mm之间；水沟的端部应设置集水井一座（600mm×600mm×1200mm）来保证水沟里的水及时的排除； 4）排水沟的上口宽度：300mm；下口宽度：180mm； 5）排水沟的坡度为i=0.5。
正确不正确 3. 脚手架垫板、底托的验收 1）脚手架垫板、底托的验收是根据脚手架高度及承载来定的； 2）24m以下脚手架的垫板规格是（宽度大于200mm、厚度大于50mm）、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0.15㎡； 3）24m以上承载脚手架的底部垫板的厚度必须经过严格计算； 4）脚手架底托必须摆放在垫板中心部位； 5）脚手架底托宽度大于100mm厚度不得小于50mm 。 正确不正确
4. 脚手架扫地杆的验收 1）扫地杆必须与立杆连接，不得扫地杆与扫地杆之间连接； 2）扫地杆水平高差不得大于1m，距边坡的距离不得小于0.5m； 3）纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上； 4）横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 5. 脚手架主体验收标准 1）脚手架主体验收是根据施工需要经过计算，如安装普通脚手架立杆间距必须小于2m；大横杆间距必须小于1.8m；小横杆间距必须小于2m。建筑承载的脚手架必须按照计算要求验收。一般脚手架的荷载不得超过每平方米300公斤，
建筑工程外脚手架搭设标准全面图解 RSS打印复制链接大中小发布时间：2017-07-13 14:29:53 一、前言 （1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 （2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 （3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 （1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q23 5普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 （2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。 （3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。 （4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。 三、钢管颜色 （1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 （2）红色油漆：连墙件。 （3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 （4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 （5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
一、前言 (1)建筑施工扣件式钢管外脚手架的搭设及施工管理,体现企业具有特色外脚手架形象及标准化施工能力,本标准依照国家与地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 (2)本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述,并且对一些特殊部位的构造作法进行了细化,细化的部位主要包括:阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 (3)本标准具体内容与国家、地方有关安全技术规范规定要求不符的,以国家、地方有关安全技术规范规定为准。 二、基本参数要求 (1)钢管材质要求:钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管,型号宜采用Φ48、3×3、6mm(方案按Φ48×3、0mm计算),材料进场应提供产品合格证且进行验收,合格后方可投入使用。 (2)扣件进入施工现场应检查产品合格证,并应进行抽样复试,技术性能应符合国家标准《钢管脚手架扣件》的规定,扣件外观检查无裂纹,在螺栓拧紧力矩达到65N·m时,不得发生破坏。 (3)外架手架钢管必须进行防锈处理,除锈后刷一道防锈漆与两道面漆。 (4)木脚手板型号3000(6000)×200(250)×50,两端采用Φ1、6mm镀锌铁丝绑扎;钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距,用Φ1、6mm镀锌铁丝固定在小横杆上。
3钢管颜色 (1)黄色油漆:脚手架立杆、大小横杆、纵横向扫地杆。 (2)红色油漆:连墙件。 (3)黄黑相间双色油漆:脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 (4)红白相间双色油漆:剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 (5)示意图颜色与文字叙述不一致的,以文字描述的颜色为准。 ■防护栏杆示例图
建筑工程外脚手架搭设标准全面图解 RSS 打印复制链接大中小发布时间：2017-07-13 14:29:53 一、前言 （1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 （2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 （3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 （1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 （2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65 N·m时，不得发生破坏。 （3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。 （4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6 mm镀锌铁丝固定在小横杆上。 三、钢管颜色 （1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 （2）红色油漆：连墙件。 （3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 （4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 （5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。 四、外立面形象 （1）脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。 脚手架示例图 五、杆件设置 （1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。
建筑工程外脚手架搭设标准全面图解 发布时间：2021-07-13 14:29:53 一、前言 （1）建筑施工扣件式钢管外脚手架的搭设及施工管理，表现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 （2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，而且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 （3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、大体参数要求 （1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q23 5普通钢管，型号宜采用Φ×（方案按Φ48×计算），材料进场应提供产品合格证且进行验收，合格后方可投入利用。 （2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。 （3）外架手架钢管必需进行防锈处置，除锈后刷一道防锈漆和两道面漆。 （4）木脚手板型号3000（6000）×200(250)×50，两头采用Φ镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ镀锌铁丝固定在小横杆上。
三、钢管颜色 （1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 （2）红色油漆：连墙件。 （3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 （4）红白相间双色油漆：剪子撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 （5）示用意颜色与文字叙述不一致的，以文字描述的颜色为准。 四、外立面形象 （1）脚手架外侧防护必需利用合格的密目式安全网封锁。外架上应设置公司标志（“公司”横幅）和宣传口号。保证外架协调美观，表现企业特色。
1脚手架底面底座标咼宜咼于自然地坪50-100mm 2、 单排脚手架一一只有一排立杆，短横杆的一端搁置在墙体上的脚手架双排脚手架一一由内外两排立杆和纵、横水平杆构成的脚手架（。 双排脚手架一般用于砌筑工程。砌筑需要承重：丢放水泥、砖等。 单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。 单排脚手架需要把抱杆支靠在墙上。 单排脚手架的横向水平杆不应设置在下列部位: 脚手架 板 大愷杆 側面（戏 排） 贮杆 丸杆
①设计上不许留脚手眼的地方； ②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2的高度范围内； ③宽度小于1m的窗间墙；120mm厚墙、料石清水墙和独立柱； ④梁或梁垫下及其左右500mm范围内； ⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600m m）范围内； ⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体; ⑦砌筑砂浆强度等级小于或等于M2.5的砖墙。 3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以
3 上两步。（分析：脚手架在无连墙件的情况下最咼 2步，或者说允许在连墙件之 上 无连墙件搭设最多2步高的架体。步数即是水平大横杆间距） 5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻 接头在 水平方向错开的距离不应小于 500mm ,各接头中心至最近主节 点的距离不应大于纵距的1/3。 跨。 4、纵向水平杆 （可理解为大横杆） 应设置在立杆内侧，其长度不应小于 面对主体结构正视團 两根相邻纵 向氷平杆 接決濺肖设IE 在 同步內?正礦 接头设盖在同 歩内，骼淇 主体结构

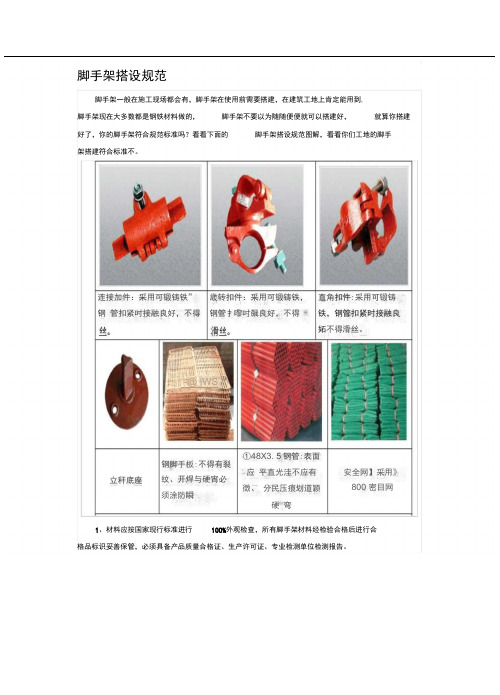

脚手架搭设规范图解 2014年12月17日08:25 发布来源：Excel学习网 脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。 1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
