标题：ZBMGD系列智能低压抗谐波电容器---电力节能领先技术
1.智能低压抗谐波电容器，创新技术
我司在吸取国外先进模块化技术的基础上，在国内率先研制开发成功智能滤波补偿模块，攻克了谐波治理领域模块化发展的重大技术难题，它的问世必将促进电力节能模块化这项前沿技术在国内电能质量领域的快速发展。
通用型号：ZBMGD-33.3/25kvar ZBMGD-66.7/50kvar
2.智能低压抗谐波电容器，替代传统补偿装置
ZBMGD系列智能滤波补偿模块将滤波电抗器与高性能补偿电容器在内部集成为一个整体，同时配套电抗器、电容器、晶闸管、刀熔开关、断路器，智能测控单元于一体，镀锌固定金属安装板等组件，使之实现一体化，用户可以直接订购应用于有谐波影响的低压补偿系统中，尤其受到从事常规无功补偿业务的电力设备生产企业的欢迎，可以利用原来的补偿技术基础，结合抗谐振滤波补偿模块，开发抗谐振滤波补偿业务，满足广大谐波污染用户的补偿需求。
智能滤波补偿模块结构智能补偿模块安装传统无功补偿安装

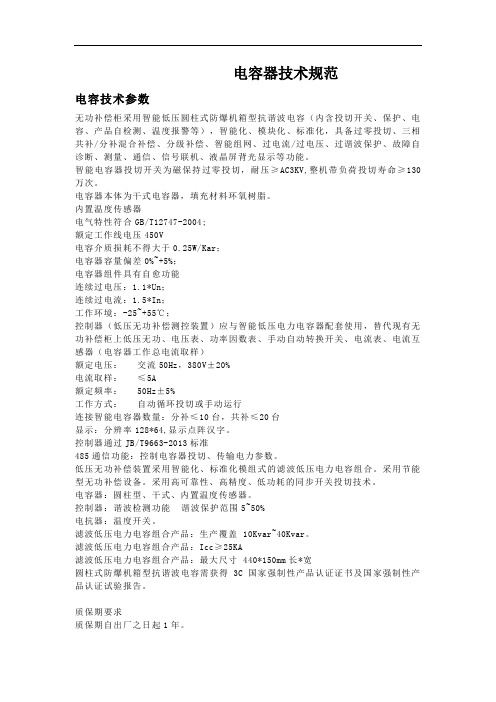

3.智能低压抗谐波电容器，产品优势
3.1接口简单安装容易：一个模块自成相对独立的系统，只需连接电网和控制两个接口，根据所需补偿容量直接选用对应的产品型号和数量，省却了抗谐波方案复杂的计算和设计；
3.2组合拼装结构紧凑：使用模块如同搭积木，可按照需要组合出各种容量和级数；结构紧凑，单柜安装容量较传统方式可增加一倍以上；
3.3柜型通用扩展自如：可以与国内外各种柜型轻松配套，并能随着企业的生产发展，根据无功补偿容量的变化，随时增加模块进行扩容；
柜体安装，增容并柜图片
4.智能低压抗谐波电容器，功能特点
4.1低损耗，滤波电抗器
★真材实料（重量46KG）
★漆包线（天顺电工）
★100%全新硅钢片（电损低）
★产品3C检验报告
★纯铜配件（特殊工艺）
★H级180度绝热材料
★线性度1.5倍，
★24个月质保，永久维护
★上海ABB、上海电科院、通用电气、北京（南京福卡）合作伙伴；
4.2 特殊工艺，防爆电容器
★自愈性，圆柱形，100%防爆；
★薄膜厚度9um特殊防爆膜；
★温升6~8K，散热好；
★石英沙+硅油；
★铝外壳，不生锈；
★损耗低，容值衰减，三年不超过3%；
★端子压接：采用螺柱连接，防护盖；
★中天创展案例：中频炉滤波器使用400台，2007年开始运行，7年了，损坏不超过5%（20台）。
硅钢片卷
电抗器
漆包线
46.02Kg
硅钢片
防爆电容器
电力电容器
防爆电容器
4.3 不一样的，晶闸管可控硅
★ 脉冲变压器触发（控制方式可靠稳定、无误触发）；
★ 可控硅电压等级1800V ；
★ 投切速度快（10ms ）
★ 无需放电；
★ 谐波电压畸变率小于12%
（系统环境）； ★
过零点和峰值投切；
★ 可控硅压接性（生产工艺、散热好）；
★ 电流裕度2.5倍；
★ 检验报告；
★ 国家专利。
4.4 安全保护、多功能显示：一目了然
★ 三相实时电流显示，
★ 五个温度实时显示；
★ 保护功能：过流、速断、缺相、超温；
★ 保护参数可设置；
★ 故障信息诊断与查询；
★ 485通讯功能；
★ 循环显示；
★ 自取控制电源。
5. 智能低压抗谐波电容器，适用范围 ZBMGD 系列智能滤波补偿模块由于采用人性化设计构造，产品具备一体化，智能型，可拆卸，结构紧凑，接线方便，维护简单适用于低压侧补偿柜改造，补偿柜增容，就地无功补偿，降电流好帮手，引导安全用电，整机超长质保24个月，您买了放心！
5.1 常用场合
★ 0.4kV 低压配电网；
★ 电容补偿；
★ 谐波抑制及补偿；
★ 动态、静态补偿；
散热风机 晶闸管 投切波形图
