由于rocky于Sun May 18, 2003 12:59 pm 向本人提出希望了解有关舵机的知识，现将本人在航空模型运动中和机器人制作中积累的一点点经验写出来，奉献给大家，希望本文能起到抛砖引玉的作用。但由于时间仓促，难免有不正确的地方，热情欢迎大家批评指教。
1、概述
舵机最早出现在航模运动中。在航空模型中，飞行机的飞行姿态是通过调节发动机和各个控制舵面来实现的。举个简单的四通飞机来说，飞机上有以下几个地方需要控制：
1.发动机进气量，来控制发动机的拉力（或推力）；
2.副翼舵面（安装在飞机机翼后缘），用来控制飞机的横滚运动；
3.水平尾舵面，用来控制飞机的俯仰角；
4.垂直尾舵面，用来控制飞机的偏航角；
遥控器有四个通道，分别对应四个舵机，而舵机又通过连杆等传动元件带动舵面的转动，从而改变飞机的运动状态。舵机因此得名：控制舵面的伺服电机。
不仅在航模飞机中，在其他的模型运动中都可以看到它的应用：船模上用来控制尾舵，车模中用来转向等等。由此可见，凡是需要操作性动作时都可以用舵机来实现。
2、结构和控制
一般来讲，舵机主要由以下几个部分组成，舵盘、减速齿轮组、位置反馈电位计5k、直流电机、控制电路板等。
工作原理：控制电路板接受来自信号线的控制信号（具体信号待会再讲），控制电机转动，电机带动一系列齿轮组，减速后传动至输出舵盘。舵机的输出轴和位置反馈电位计是相连的，舵盘转动的同时，带动位置反馈电位计，电位计将输出一个电压信号到控制电路板，进行反馈，然后控制电路板根据所在位置决定电机的转动方向和速度，从而达到目标停止。
舵机的基本结构是这样，但实现起来有很多种。例如电机就有有刷和无刷之分，齿轮有塑料和金属之分，输出轴有滑动和滚动之分，壳体有塑料和铝合金之分，速度有快速和慢速之分，体积有大中小三种之分等等，组合不同，价格也千差万别。例如，其中小舵机一般称作微舵，同种材料的条件下是中型的一倍多，金属齿轮是塑料齿轮的一倍多。需要根据需要选用不同类型。
舵机的输入线共有三条，红色中间，是电源线，一边黑色的是地线，这辆根线给舵机提供最基本的能源保证，主要是电机的转动消耗。电源有两种规格，一是4.8V，一是6.0V，分别对应不同的转矩标准，即输出力矩不同，6.0V对应的要大一些，具体看应用条件；另外一根线是控制信号线，Futaba的一般为白色，JR的一般为桔黄色。另外要注意一点，SANWA的某些型号的舵机引线电源线在边上而不是中间，需要辨认。但记住红色为电源，黑色为地线，一般不会搞错。
舵机的控制信号为周期是20ms的脉宽调制（PWM）信号？，其中脉冲宽度从0.5ms-2.5ms，相对应舵盘的位置为0－180度，呈线性变化。也就是说，给它提供一定的脉宽，它的输出轴就会保持在一个相对应的角度上，无论外界转矩怎样改变，直到给它提供一个另外宽度的脉冲信号，它才会改变输出角度到新的对应的位置上。舵机内部有一个基准电路，产生周期20ms，宽度1.5ms的基准信号，有一个比较器，将外加信号与基准信号相比较，判断出方向和大小，从而产生电机的转动信号。由此可见，舵机是一种位置伺服的驱动器，转动范围不能超过180度，适用于那些需要角度不断变化并可以保持的驱动当中。比方说机器人的关节、飞机的舵面等。常见的舵机厂家有：日本的Futaba、JR、SANWA等，国产的有北京的新幻想、吉林的振华等。现举Futaba S3003来介绍相关参数，以供大家设计时选用。之所以用3003是因为这个型号是市场上最常见的，也是价格相对较便宜的一种（以下数据摘自Futaba产品手册）。
尺寸(Dimensions)：40.4×19.8×36.0 mm
重量(Weight)：37.2 g
工作速度(Operating speed)：0.23 sec/60°(4.8V)
0.19 sec/60°(6.0V)
输出力矩(Output torque)：3.2 kg.cm (4.8V)
4.1 kg.cm (6.0V)
由此可见，舵机具有以下一些特点：
>体积紧凑，便于安装；
>输出力矩大，稳定性好；
>控制简单，便于和数字系统接口；
正是因为舵机有很多优点，所以，现在不仅仅应用在航模运动中，已经扩展到各种机电产品中来，在机器人控制中应用也越来越广泛。
3、用单片机来控制
正是舵机的控制信号是一个脉宽调制信号，所以很方便和数字系统进行接口。只要能产生标准的控制信号的数字设备都可以用来控制舵机，比方PLC、单片机等。这里介绍利用51系列单片机产生舵机的控制信号来进行控制的方法，编程语言为C51。之所以介绍这种方法只是因为笔者用2051实现过，本着负责的态度，所以敢在这里写出来。程序用的是我的四足步行机器人，有删改。单片机并不是控制舵机的最好的方法，希望在此能起到抛砖引玉的作用。
2051有两个16位的内部计数器，我们就用它来产生周期20 ms的脉冲信号，根据需要，改变输出脉宽。基本思路如下（请对照下面的程序）：
我用的晶振频率为12M，2051一个时钟周期为12个晶振周期，正好是1/1000 ms，计数器每隔1/1000 ms计一次数。以计数器1为例，先设定脉宽的初始值，程序中初始为1.5ms，在for循环中可以随时通过改变a值来改变，然后设定计数器计数初始值为a，并置输出p12为高位。当计数结束时，触发计数器溢出中断函数，就是void timer0(void) interrupt 1 using1 ，在子函数中，改变输出p12为反相（此时跳为低位），在用20000（代表20ms周期）减去高位用的时间a，就是本周期中低位的时间，c=20000-a，并设定此时的计数器初值为c，直到定时器再次产生溢出中断，重复上一过程。
# include
#define uchar unsigned char
#define uint unsigned int
uint a,b,c,d;
/*a为舵机1的脉冲宽度，b为舵机2的脉冲宽度，单位1/1000 ms */
/*c、d为中间变量*/
/*以下定义输出管脚*/
sbit p12=P1^2;
sbit p13=p1^3;
sbit p37=P3^7;
/*以下两个函数为定时器中断函数*/
/*定时器1，控制舵机1，输出引脚为P12，可自定义*/
void timer0(void) interrupt 1 using 1
{p12=!p12; /*输出取反*/
c=20000-c; /*20000代表20 ms，为一个周期的时间*/
TH0=-(c/256); TL0=-(c%256); /*重新定义计数初值*/
if(c>=500&&c<=2500)c=a;
else c=20000-a; /*判断脉宽是否在正常范围之内*/
}
/*定时器2，控制舵机2，输出引脚为P13，可自定义*/
void timer1(void) interrupt 3 using 1
{p13=!p13;
d=20000-d;
TH1=-(d/256); TL1=-(d%256);
if(d>=500&&d<=2500)d=b;
else d=20000-b;
}
/*主程序*/
void main(void)
{TMOD=0x11; /*设初值*/
p12=1;
p13=1;
a=1500;
b=1500; /*数值1500即对应1.5ms，为舵机的中间90度的位置*/
c=a;d=b;
TH0=-(a/256); TL0=-(a%256);
TH1=-(b/256); TL1=-(b%256); /*设定定时器初始计数值*/
EA=1;
ET0=1; TR0=1;EX0=1;EX1=1;
ET1=1; TR1=1;
PX0=0;PX1=0;PT1=1;PT0=1;/*设定中断优先级*/
for(;;)
{
/*在这个for循环中，可以根据程序需要
在任何时间改变a、b值来改变脉宽的输
出时间，从而控制舵机*/
}
}
因为在脉冲信号的输出是靠定时器的溢出中断函数来处理，时间很短，因此在精度要求不高的场合可以忽略。因此如果忽略中断时间，从另一个角度来讲就是主程序和脉冲输出是并行的，因此，只需要在主程序中按你的要求改变a值，例如让a从500变化到2500，就可以让舵机从0度
变化到180度。另外要记住一点，舵机的转动需要时间的，因此，程序中a值的变化不能太快，不然舵机跟不上程序。根据需要，选择合适的延时，用一个a递增循环，可以让舵机很流畅的转动，而不会产生像步进电机一样的脉动。这些还需要实践中具体体会。
_________________
目录 一．舵机PWM信号介绍 (1) 1．PWM信号的定义 (1) 2．PWM信号控制精度制定 (2) 二．单舵机拖动及调速算法 (3) 1．舵机为随动机构 (3) （1）HG14-M舵机的位置控制方法 (3) （2）HG14-M舵机的运动协议 (4) 2．目标规划系统的特征 (5) （1）舵机的追随特性 (5) （2）舵机ω值测定 (6) （3）舵机ω值计算 (6) （4）采用双摆试验验证 (6) 3．DA V的定义 (7) 4．DIV的定义 (7) 5．单舵机调速算法 (8) （1）舵机转动时的极限下降沿PWM脉宽 (8) 三．8舵机联动单周期PWM指令算法 (10) 1．控制要求 (10) 2．注意事项 (10) 3．8路PWM信号发生算法解析 (11) 4．N排序子程序RAM的制定 (12) 5．N差子程序解析 (13) 6．关于扫尾问题 (14) （1）提出扫尾的概念 (14) （2）扫尾值的计算 (14)
一．舵机PWM 信号介绍 1．PWM 信号的定义 PWM 信号为脉宽调制信号，其特点在于他的上升沿与下降沿之间的时间宽度。具体的时间宽窄协议参考下列讲述。我们目前使用的舵机主要依赖于模型行业的标准协议，随着机器人行业的渐渐独立，有些厂商已经推出全新的舵机协议，这些舵机只能应用于机器人行业，已经不能够应用于传统的模型上面了。 目前，北京汉库的HG14-M 舵机可能是这个过渡时期的产物，它采用传统的PWM 协议，优缺点一目了然。优点是已经产业化，成本低，旋转角度大（目前所生产的都可达到185度）；缺点是控制比较复杂，毕竟采用PWM 格式。 但是它是一款数字型的舵机，其对PWM 信号的要求较低： （1） 不用随时接收指令，减少CPU 的疲劳程度； （2） 可以位置自锁、位置跟踪，这方面超越了普通的步进电机； 其PWM 格式注意的几个要点： （1 ） 上升沿最少为0.5mS ，为0.5mS---2.5mS 之间； （2） HG14-M 数字舵机下降沿时间没要求，目前采用0.5Ms 就行；也就是说PWM 波形 可以是一个周期1mS 的标准方波； （3） HG0680为塑料齿轮模拟舵机，其要求连续供给PWM 信号；它也可以输入一个周 期为1mS 的标准方波，这时表现出来的跟随性能很好、很紧密。
在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。 舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。舵机是一种俗称，其实是一种伺服马达。 其工作原理是： 控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。最后，电压差的正负输出到电机驱动芯片决定电机的正反转。当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。当然我们可以不用去了解它的具体工作原理，知道它的控制原理就够了。就象我们使用晶体管一样，知道可以拿它来做开关管或放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑的。 3. 舵机的控制： 舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms~2.5ms 范围内的角度控制脉冲部分。以180度角度伺服为例，那么对应的控制关系是这样的： 0.5ms--------------0度； 1.0ms------------45度； 1.5ms------------90度； 2.0ms-----------135度； 2.5ms-----------180度； 这只是一种参考数值，具体的参数，请参见舵机的技术参数。 小型舵机的工作电压一般为4.8V或6V，转速也不是很快，一般为0.22/60度或0.18/60度，所以假如你更改角度控制脉冲的宽度太快时，舵机可能反应不过来。如果需要更快速的反应，就需要更高的转速了。 要精确的控制舵机，其实没有那么容易，很多舵机的位置等级有1024个，那么，如果舵机的有效角度范围为180度的话，其控制的角度精度是可以达到180/1024度约0.18度了，从时间上看其实要求的脉宽控制精度为2000/1024us约2us。如果你拿了个舵机，连控制精度为1度都达不到的话，而且还看到舵机在发抖。在这种情况下，只要舵机的电压没有抖动，那抖动的就是你的控制脉冲了。而这个脉冲为什么会抖动呢？当然和你选用的脉冲发生器有
舵机控制程序 Final revision on November 26, 2020
在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。 舵机是一种位置伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。其工作原理是：控制信号由接收机的通道进入信号调制芯片，
获得直流偏置电压。它内部有一个基准电路，产生周期为20ms，宽度为的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。最后，电压差的正负输出到电机驱动芯片决定电机的正反转。当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。舵机的控制信号是PWM信
号，利用占空比的变化改变舵机的位置。一般舵机的控制要求如图1所示。 图1 舵机的控制要求 单片机实现舵机转角控制 可以使用FPGA、模拟电路、单片机来产生舵机的控制信号，但FPGA成本高且电路复杂。对于脉宽调制信号的脉宽变换，常用的一种方法是采用调制信号获取有源滤波后的直流电压，但是需要50Hz(周期是20ms)的信号，这对运放器件 的选择有较高要求，从电路体积和功耗考虑也不易采用。5mV 以上的控制电压的变化就会引起舵机的抖动，对于机载的测控系统而言，电源和其他器件的信号噪声都
远大于5mV，所以滤波电路的精度难以达到舵机的控制精度要求。 也可以用单片机作为舵机的控制单元，使PWM信号的脉冲宽度实现微秒级的变化，从而提高舵机的转角精度。单片机完成控制算法，再将计算结果转化为PWM信号输出到舵机，由于单片机系统是一个数字系统，其控制信号的变化完全依靠硬件计数，所以受外界干扰较小，整个系统工作可靠。 单片机系统实现对舵机输出转角的控制，必须首先完成两个任务：首先是产生基本的PWM周期信号，本设计是产生20ms的周期信号；其次是脉宽的调整，即单片机模拟PWM信号的输出，并且调整占空比。当系统中只需要实现一个舵机的控制，采用的控制方式是改变单片机的一个定时器中断的初值，将20ms分为两次中断执行，一次短定时中断和一次长定时中断。这样既节省了硬件电路，也减少了软件开销，控制系统工作效率和控制精度都很高。 具体的设计过程： 例如想让舵机转向左极限的角度，它的正脉冲为2ms，则负脉冲为20ms- 2ms=18ms，所以开始时在控制口发送高电平，然后
FH24路舵机控制器使用说明书 飞鸿科技 2012-5-24 一、产品介绍 (1) 二、功能特点 (3) 三、接口说明 (4) 四、指令说明 (6) 五、16路舵机调试软件使用说明 (7) 二、连接PC上位机 (9) 三、上位机界面编辑 (10) 四、单路舵机调试 (11) 五、动作组编辑 (12) 六、注意事项及故障解决 (13) 产品介绍 一、 一、产品介绍 设计该舵机控制板是为了方便新手学习多路舵机的控制。多路舵机控制并不很复杂，但至今网上关于多路舵机控制的资源很少，当前淘宝上的舵机控制板也都不提供程序代码。由于这些原因，大批的机器人爱好者不能掌握多路舵机控制。使得很多机器人爱好者停滞不前，在这些最基本的地方浪费大量时间，不能不精力放到更高层的机器人控制方面的研究。如果每个人
都从头做起，整体的进步必将非常的缓慢。别人做好的东西我们不妨拿来学习，这样要节省很多的时间与精力。在这个基础上继续前进，做出属于自己的更高级的机器人。 由于本人在这些基础的东西上耗费的大量的精力，导致我没有时间去做高级的控制，如自平衡，语音识别等。大学接近尾声，没能让自己的机器人进一步升级感到非常遗憾。 基于方便学习的原则，本板子的设计有一下几个特点： 1、选用大家熟悉的，容易掌握的51单片机。但不是普通51单片机，是功能强大的增强型单片机STC12C5A60S2。 有人说51控制的精度肯定不如ARM。是的，这是明显的事实。但是我用ARM的芯片来写教程，只能给少数人看，而且如果那个人ARM掌握的都很好了，也不需要看此教程了。该控制板设计的目的就是给机器人初级爱好者学习，仅仅因为这一点，选择51单片机是最恰当不过了。 我最初做的32路舵机控制板就是在arm芯片上做的，那些不适合新手学习，在51上学会了舵机控制的基本方法，等你会使用更高级单片机的时候可以很容易的移植到上面，实现更多舵机，更高精度的控制。 STC12C5A60S2单片机属于增强型51。他兼容传统的51单片机，也就是说，你原来的学习的、编写的51程序不用改动就能在这个单片机上直接使用，不会出现问题，而且速度提高8~12倍。但是它与传统51相比，在速度性能与资源方面都有了很大的提升。 （1）60K的flash程序存储器。89C52只有8K。 （2）1280字节的SRAM。你课本上学的RAM只有128字节。1280足够用了，省去外部扩展的麻烦。 （3）两个串口。 （4）独立波特率发生器。做机器人定时器往往很不够用，而传统51单片机串口通信还要占用定时器，有了独立波特率发生器就可以节省出一个定时器。 （5）PCA模块。可以硬件输出快速PWM。可以扩展出两个定时器。 （6）8路A/D转换通道。A/D转换在机器人、各种比赛中都很常用，使用这款单片机就不必再做AD转换电路。 2、程序下载接口、IO口引出。该板是单片机最小系统板+16路舵机控制板。不是单纯的舵机控制板，而是一款可以用来学习、编程、二次开发的开发板。可以直接用来参加比赛，DIY，毕业设计。 5、详细的教程，丰富的资料。该板子是淘宝中唯一提供程序代码、可以学习的舵机控制板。提供原理图、接口示意图、程序代码、上位机软件。另外购买该产品赠送本人搜集的单片机开发常用工具软件，机器人资料，单片机视频教程以及丰富的例程。

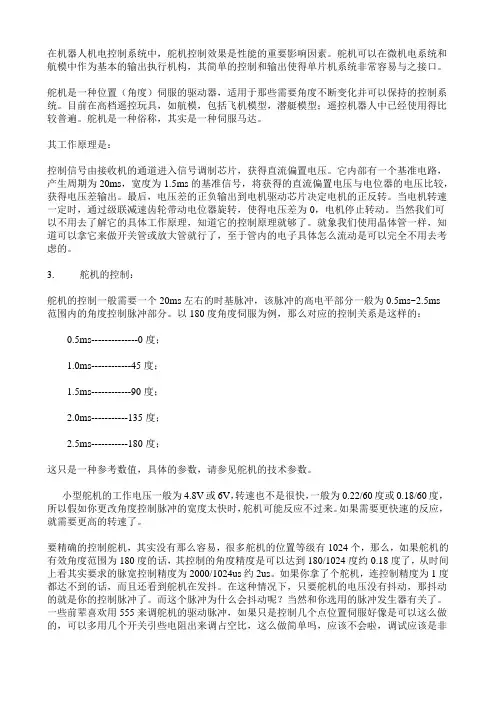

舵机及舵机的控制 1.什么是舵机： 在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。 舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。舵机是一种俗称，其实是一种伺服马达。 还是看看具体的实物比较过瘾一点： 2.其工作原理是： 控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。最后，电压差的正负输出到电机驱动芯片决定电机的正反转。当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。当然我们可以不用去了解它的具体工作原理，知道它的控制原理就够了。就象我们使用晶体管一样，知道可以拿它来做开关管或放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑的。 3.舵机的控制： 舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为 0.5ms~2.5ms范围内的角度控制脉冲部分。以180度角度伺服为例，那么对应的控制关 系是这样的：
