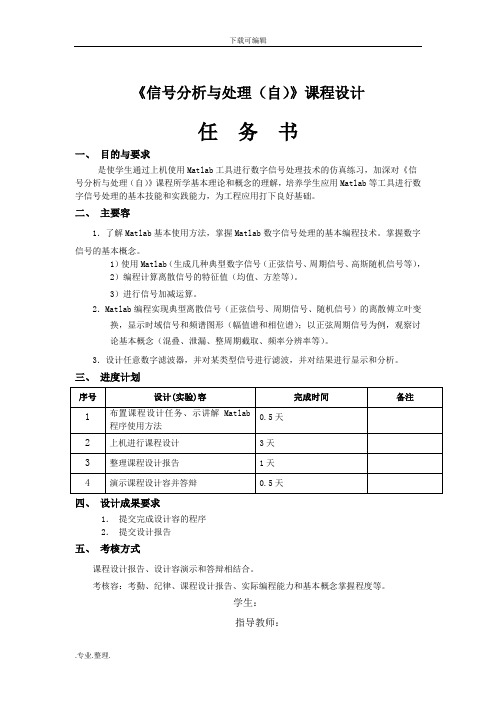

课程设计
一、目的与要求
是使学生通过上机使用Matlab工具进行数字信号处理技术的仿真练习，加深对《信号分析与处理（自）》课程所学基本理论和概念的理解，培养学生应用Matlab等工具进行数字信号处理的基本技能和实践能力，为工程应用打下良好基础。
二、主要内容
1．了解Matlab基本使用方法，掌握Matlab数字信号处理的基本编程技术。掌握数字
信号的基本概念。
1）使用Matlab（生成几种典型数字信号（正弦信号、周期信号、高斯随机信号等），2）编程计算离散信号的特征值（均值、方差等）。
3）进行信号加减运算。
2．Matlab编程实现典型离散信号（正弦信号、周期信号、随机信号）的离散傅立叶变换，显示时域信号和频谱图形（幅值谱和相位谱）；以正弦周期信号为例，观察讨
论基本概念（混叠、泄漏、整周期截取、频率分辨率等）。
3．设计任意数字滤波器，并对某类型信号进行滤波，并对结果进行显示和分析。
三、进度计划
四、设计成果要求
1．提交完成设计内容的程序
2．提交设计报告
五、考核方式
课程设计报告、设计内容演示和答辩相结合。
考核内容：考勤、纪律、课程设计报告、实际编程能力和基本概念掌握程度等。
学生姓名：
指导教师：
2011 年12 月29 日
一、了解Matlab基本使用方法，掌握Matlab数字信号处理的基本编程技术。掌握数字信号的基本概念。
1、使用Matlab生成几种典型数字信号：正弦信号、周期信号、非周期信号和高斯随机信号并编程计算离散信号的特征值（均值、方差等）。
1）正弦信号：
编程如下：
k1=-20;k2=20;
k=k1:k2;
w=pi/8;
f=sin(k*w);
stem(k,f,'filled');title('正弦序列');
xlabel('时间(k)');ylabel('幅值f(k)');
fprintf('正弦信号的均值为%.4f 方差为%.4f\n',mean(f),var(f,1));
运行结果如下：
正弦信号的均值为0.0000 方差为0.5122
2）周期信号
编程如下：
k1=0;k2=3;
k=k1:k2;
Ts=1;f=k*Ts;
xtilde=f'*ones(1,8);
xtilde=xtilde(:);
xtilde=xtilde';
subplot(2,1,1);stem(k,f,'filled');
title('一个周期');xlabel('时间(k)');ylabel('幅值f(k)');
subplot(2,1,2);stem(xtilde,'filled');
title('周期序列');xlabel('时间(k)');ylabel('幅值f(k)');
fprintf('周期信号的均值为%.4f 方差为%.4f\n',mean(xtilde),var(xtilde,1));
运行结果如下：
周期信号的均值为1.5000 方差为1.2500
3）非周期信号
编程如下：
n=0:10;
x=[zeros(1,2),ones(1,5),zeros(1,4)];
stem(n,x,'filled');title('非周期信号');
xlabel('时间(n)');ylabel('幅值f(n)');
fprintf('非周期信号的均值为%.4f 方差为%.4f\n',mean(x),var(x,1));
运行结果如下：
非周期信号的均值为0.4545 方差为0.2479
4）高斯随机信号
编程如下：
n=300;
xn=randn(1,n);
stem(xn,'filled');
xlabel('n');ylabel('x(n)');title('高斯随机信号');
fprintf('随机信号的均值为%.4f 方差为%.4f\n',mean(xn),var(xn,1));
运行结果如下：
随机信号的均值为-0.0524 方差为0.8510
2、进行信号加减运算。
编程如下：
x1=[1,5,2,-4,5,-1,5]; %序列1
x2=[7,6,5,4,3,2,1]; %序列2
n=1:length(x1);
figure(1);hold on;
subplot(2,2,1);stem(n,x1,'filled');title('x1');
subplot(2,2,2);stem(n,x2,'filled');title('x2');
subplot(2,2,3);stem(n,x1+x2,'filled');title('x1+x2');
subplot(2,2,4);stem(n,x1-x2,'filled');title('x1-x2');
y=fliplr(x2); %反转
t=-length(y):-1;
figure(2);hold on;
subplot(2,2,1);stem(n,x1,'filled');title('x1');
subplot(2,2,2);stem(n,x2,'filled');title('x2');
subplot(2,2,3);stem(n,x1.*x2,'filled');title('x1*x2');
subplot(2,2,4);stem(t,y,'filled');title('x2(-n)');
运行结果如下：
1）对序列1和序列2相加减：
2）对序列1和序列2相乘，对序列2进行反转：
二、Matlab编程实现典型离散信号（正弦信号、周期信号、随机信
号）的离散傅立叶变换，显示时域信号和频谱图形（幅值谱和相位谱）；以正弦周期信号为例，观察讨论基本概念（混叠、泄漏、整周期截取、频率分辨率等）。
1、离散信号的离散傅里叶变换
1）正弦信号
编程如下：
N=64;
k=0:N-1;
w=pi/6;
f=sin(k*w);
f1=dft(f,N);
figure(1);hold on;
stem(k,f,'filled');xlabel('k');ylabel('f');grid on;title('时域信号');
figure(2);hold on;
subplot(2,1,1);stem(abs(f1),'filled');ylabel('幅值');title('幅频特性');grid on;
subplot(2,1,2);stem(angle(f1),'filled');ylabel('相角');title('相频特性');grid on;
运行结果如下：
2）周期信号
编程如下：
k1=0;k2=3;
k=k1:k2;
Ts=1;f=k*Ts;
xtilde=f'*ones(1,8);
xtilde=xtilde(:);
xtilde=xtilde';
ff=dft(xtilde,32);
figure(1);hold on;stem(xtilde,'filled');
title('周期序列');xlabel('时间(k)');ylabel('幅值f');grid on;
figure(2);hold on;
subplot(2,1,1);stem(abs(ff),'filled');
ylabel('幅值');title('幅频特性');grid on;
subplot(2,1,2);stem(angle(ff),'filled');
ylabel('相角');title('相频特性');grid on;
运行结果如下：
时域信号为
频域信号为
3）随机信号
编程如下：
n=200;
xn=randn(1,n);
fxn=dft(xn,n);
figure(1);hold on;
stem(xn,'filled');
xlabel('n');ylabel('x(n)');title('高斯随机信号');
figure(2);hold on;
subplot(2,1,1);
stem(abs(fxn),'filled');ylabel('幅值');title('幅频特性');grid on; subplot(2,1,2);
stem(angle(fxn),'filled');ylabel('相角');title('相频特性');grid on; 运行结果如下：
时域信号为
频域信号为
