交换机配置命令大全

  • 格式：doc
  • 大小：205.50 KB
  • 文档页数：39

华为交换机配置命令大全6.2 配置文件管理6.2.1 配置文件内容及格式配置文件为一文本文件，其格式如下：l 以命令格式保存。

l 为了节省空间，只保存非缺省的常数。

l 命令的组织以命令模式为基本框架，同一命令模式的命令组织在一起，形成一节，节与节之间通常用空行或注释行隔开（以#开始的为注释行）。

l 以end为结束。

6.2.2 显示当前配置和起始配置S2000B系列以太网交换机上电时，从Flash Memory（闪速存储器）中读取配置文件进行以太网交换机的初始化工作，因此将Flash Memory中的配置文件称为起始配置。

如果Flash Memory中没有配置文件，以太网交换机则使用缺省参数进行初始化。

与起始配置相对应，S2000B系列运行过程中正在生效的配置称为当前配置。

在所有视图下执行display命令可以显示当前配置和起始配置的相关信息。

表6-5 显示S2000B系列配置操作命令显示起始配置display saved-configuration显示当前配置display current-configuration需要注意的是，如果以太网交换机上电之后工作不正常，可以执行display saved-configuration命令查看交换机的启动配置，以定位问题所在。

当用户完成一组配置后，需要验证配置是否正确时，可以执行displaycurrent-configuration命令来查看当前生效的参数。

对于某些参数，虽然用户已经配置，但如果这些参数所在的功能没有生效，则不予显示。

对于某些正在生效的配置参数，如果与缺省工作参数相同，也不显示。

& 说明：配置文件的显示格式与保存格式相同。

例：显示Flash Memory中以太网交换机的配置文件。

display saved-configuration#sysname Quidway#hgmp enable#qos 10#user-interface auxspeed 9600#vlan 1#vlan 2047#interface Ethernet0/1duplex fullspeed 10undo priority#interface Ethernet0/2undo priority#interface Ethernet0/3undo priority#---- More ----例：显示以太网交换机当前生效的配置参数。

display current-configuration#sysname Quidway#hgmp enable#qos 10#user-interface auxspeed 9600#vlan 1#vlan 2047#interface Ethernet0/1duplex fullspeed 10undo priority#interface Ethernet0/2undo priority#interface Ethernet0/3undo priority#---- More ----6.2.3 修改和保存当前配置为了使当前配置能够做为S2000B系列以太网交换机下次上电启动时的起始配置，需要使用以下命令保存当前配置到Flash Memory中。

请在用户视图下进行下列配置。

表6-6 保存当前配置操作命令保存当前配置save当完成一组配置并且已经达到预定功能时，建议用户将当前配置文件保存到Flash Memory中。

例：保存当前配置文件到Flash Memory中。

saveThis will save the configuration in the flash memory.The switch configurations will be written to flash.Are you sure?[Y/N]yNow saving current configuration to flash memory.Please wait for a while...Save current configuration to flash memory successfully.6.2.4 擦除Flash Memory中配置文件使用以下命令可以擦除S2000B系列以太网交换机Flash Memory中的配置文件。

通常情况下S2000B系列以太网交换机的配置信息是由HGMP Server端进行设置。

如果配置文件被擦除后没有取得HGMP Server端的配置信息，则S2000B 系列下次上电启动时，将采用缺省的配置参数进行初始化。

请在用户视图下进行下列配置。

表6-7 擦除Flash Memory中配置文件操作命令擦除Flash Memory中配置文件reset saved-configuration请慎重执行该命令，最好在技术支持人员指导下使用。

一般在以下几种情况使用：l 以太网交换机软件升级之后，Flash Memory中配置文件可能与新版本软件不匹配，这时可以用reset saved-configuration命令擦除旧的配置文件。

l 将一台已经使用过的以太网交换机用于新的应用环境，原有的配置文件不能适应新环境的需求，需要对以太网交换机重新配置，这时可以擦除原配置文件后，恢复出厂配置重新配置。

l 当Flash Memory中的配置文件遭到破坏，如加载了错误的配置文件。

例：擦除Flash Memory中以太网交换机配置文件。

reset saved-configurationThis will erase the configuration in the flash memory.The switch configurations will be erased to reconfigure.Are you sure?[Y/N] y（进行确认）Now erasing the configuration in flash memory.Please wait for a while...Erase the configuration in flash memory successfully6.3 设备管理S2000B系列以太网交换机提供设备管理功能，包括：显示系统信息、显示当前版本及重新启动以太网交换机。

6.3.1 显示系统信息当以太网交换机出现故障时，可以使用以下命令一次性地、尽可能全地收集当前设备的运行信息，以便迅速定位问题、解决问题。

所收集的信息包括：版本信息、以太网端口信息、VLAN相关信息、当前配置信息、起始配置信息和MAC地址表信息等。

此外，系统内存的使用情况也会清晰的显示出来（包括已经分配的内存和空闲的内存空间大小）。

请在所有视图下进行下列操作。

表6-8 显示系统信息操作命令显示系统信息display diagnostic-information例：显示系统信息（因显示的内容很多，本例只截取了部分内容）。

display diagnostic-information---------------display version---------------Huawei Versatile Routing Platform SoftwareVRP (R) Software, Version 0.88, RELEASE 0006Copyright (c) 2002-2003 HUAWEI TECH CO., LTD.Quidway S2016B with ARM7 Processor16M bytes SDRAM1024K bytes Flash MemoryConfig Register points to FLASHHardware Version is REV.0Bootrom Version is 101[Subslot 0] 17 100BASET Hardware Version is REV.0---------------display Hgmp---------------Hgmp task is activeSwitch not be registered---------------display interface---------------Ethernet0/1 is downHardware is Fast Ethernet, Hardware address is 00e0-fc00-0010 Full-duplex 10M 100_BASE_TXFlow control is disableThe port belongs to these vlans:Vlan 1It is a monitor observe portIt doesn't belong to a port-aggregation0 packets output0 bytes, 0 multicasts, 0 broadcasts, 0 pauses0 packets input0 bytes, 0 multicasts, 0 broadcasts, 0 pauses0 CRC errors0 oversize frames6.3.2 显示系统版本不同版本的软件提供不同的功能，可以使用以下命令查看S2000B系列以太网交换机的系统版本信息，从而知道当前软件支持的功能特性。

请在所有视图下进行下列操作。

表6-9 显示系统版本操作命令显示系统版本display version例：显示系统版本信息。

display versionHuawei Versatile Routing Platform SoftwareVRP (R) Software, Version 0.88, RELEASE 0006Copyright (c) 2002-2003 HUAWEI TECH CO., LTD.Quidway S2016B with ARM7 Processor16M bytes SDRAM1024K bytes Flash MemoryConfig Register points to FLASHHardware Version is REV.0Bootrom Version is 101[Subslot 0] 17 100BASET Hardware Version is REV.06.3.3 复位交换机当S2000B系列以太网交换机出现故障需要重新启动时，可以通过以下命令进行复位。

请在用户视图下进行下列配置。

表6-10 复位交换机操作命令复位交换机reboot例：复位交换机。

rebootThis will reboot Switch. Continue? [Y/N]yThe system will reset, please waiting...6.4 设置以太网交换机域名可以使用以下命令修改S2000B系列以太网交换机的域名，以便更清楚的标识各设备。

合集下载

交换机配置命令大全

交换机配置命令大全

交换机配置命令大全交换机是网络中非常重要的设备，它可以实现局域网内计算机之间的数据传输和通信。

在进行交换机的配置时，我们需要掌握一些基本的配置命令，以确保交换机能够正常运行并满足网络的需求。

下面将介绍一些常用的交换机配置命令，希望对大家有所帮助。

1. 设置交换机的主机名。

在配置交换机之前，我们首先需要设置交换机的主机名，以便在网络中进行识别和管理。

我们可以通过以下命令来设置交换机的主机名：```。

Switch(config)#hostname S1。

```。

这条命令将交换机的主机名设置为S1，您也可以根据实际情况进行修改。

2. 配置交换机的管理IP地址。

为了实现对交换机的远程管理，我们需要为交换机配置一个IP地址。

我们可以通过以下命令来配置交换机的管理IP地址：```。

Switch(config)#interface vlan 1。

Switch(config-if)#ip address 192.168.1.1 255.255.255.0。

Switch(config-if)#no shutdown。

```。

这条命令将VLAN 1接口的IP地址设置为192.168.1.1，子网掩码为255.255.255.0，并启用该接口。

3. 配置交换机端口。

在实际网络中，我们需要对交换机的端口进行配置，以满足不同设备的连接需求。

以下是一些常用的端口配置命令：```。

Switch(config)#interface fastethernet 0/1。

Switch(config-if)#switchport mode access。

Switch(config-if)#switchport access vlan 10。

```。

这条命令将FastEthernet 0/1端口设置为接入模式，并将该端口划分到VLAN 10中。

4. 配置交换机的VLAN。

VLAN是虚拟局域网的缩写，它可以将一个物理局域网划分成多个逻辑上的局域网。

华为路由器交换机配置命令大全

华为路由器交换机配置命令大全

华为路由器交换机配置命令大全华为路由器交换机配置大全本文提供XXX路由器交换机的配置命令，包括计算机命令和交换机命令。

一、计算机命令以下是一些常用的计算机命令：shutdown-hnow；关机init 0；关机logout；用户注销login；用户登录ifconfig；显示IP地址ifconfig eth0 netmask；设置IP地址ifconfig eht0 netmask down；禁用IP地址route add 0.0.0.0 gw；设置网关route del 0.0.0.0 gw；删除网关route add default gw；设置网关route del default gw；删除网关route；显示网关ping；发ECHO包；远程登录二、XXX路由器交换机配置命令以下是一些常用的XXX路由器交换机配置命令：Quidway]dis cur；显示当前配置Quidway]display n；显示当前配置Quidway]display interfaces；显示接口信息Quidway]display vlan；显示vlan信息Quidway]display n；显示版本信息Quidway]super password；修改特权用户密码Quidway]sysname；交换机命名Quidway]XXX；进入接口视图Quidway]interface vlan x；进入接口视图Quidway-Vlan-interface x]ip address 10.65.1.1 255.255.0.0；配置VLAN的IP地址Quidway]Ip route-static 0.0.0.0 0.0.0.0 10.65.1.2；静态路由＝网关Quidway]rip；rip协议Quidway]local-user ftpQuidway]user-interface vty 0 4；进入虚拟终端S3026-ui-vty0-4]n-mode password；设置口令模式首先，这篇文章需要进行重新排版和编辑，以便更清晰地传达信息。

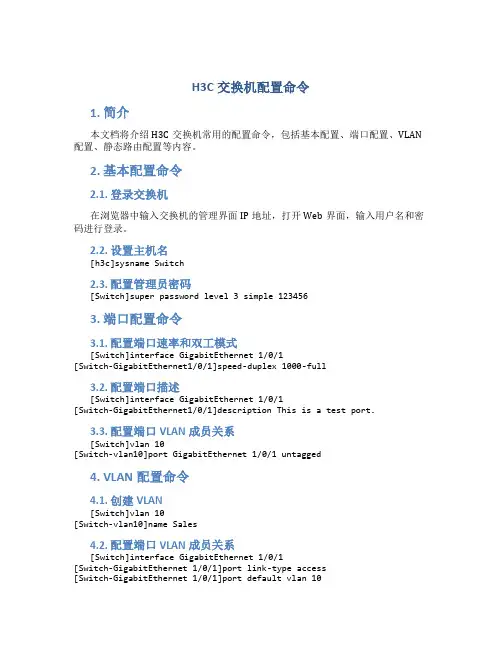

h3c交换机配置命令

h3c交换机配置命令

H3C交换机配置命令1. 简介本文档将介绍H3C交换机常用的配置命令，包括基本配置、端口配置、VLAN 配置、静态路由配置等内容。

2. 基本配置命令2.1. 登录交换机在浏览器中输入交换机的管理界面IP地址，打开Web界面，输入用户名和密码进行登录。

2.2. 设置主机名[h3c]sysname Switch2.3. 配置管理员密码[Switch]super password level 3 simple 1234563. 端口配置命令3.1. 配置端口速率和双工模式[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]speed-duplex 1000-full3.2. 配置端口描述[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]description This is a test port.3.3. 配置端口VLAN成员关系[Switch]vlan 10[Switch-vlan10]port GigabitEthernet 1/0/1 untagged4. VLAN配置命令4.1. 创建VLAN[Switch]vlan 10[Switch-vlan10]name Sales4.2. 配置端口VLAN成员关系[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type access[Switch-GigabitEthernet 1/0/1]port default vlan 104.3. 配置端口TRUNK属性[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type trunk[Switch-GigabitEthernet 1/0/1]port trunk allow-pass vlan 10 to 205. 静态路由配置命令5.1. 配置静态路由[Switch]ip route-static 0.0.0.0 0.0.0.0 192.168.1.15.2. 配置静态路由的下一跳接口[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]ip address 192.168.1.2 255.255.255.06. 总结以上是H3C交换机常用的配置命令的简要介绍，包括基本配置、端口配置、VLAN配置和静态路由配置等内容。

华为交换机配置命令大全

华为交换机配置命令大全

华为交换机配置命令大全华为交换机是一种高性能、高可靠的数据通信设备，广泛应用于各种网络环境中。

为了更好地使用华为交换机，我们需要了解一些基本的配置命令。

本文将为大家详细介绍华为交换机的配置命令大全，帮助大家更好地了解和使用华为交换机。

1. 登录华为交换机。

首先，我们需要登录华为交换机进行配置。

一般来说，我们可以通过串口、Telnet或SSH方式登录交换机。

以SSH方式登录为例，我们可以使用以下命令：```shell。

ssh -l username 192.168.1.1。

```。

其中，username为登录用户名，192.168.1.1为交换机的IP地址。

登录成功后，我们需要输入密码进行验证。

2. 查看交换机当前配置。

在登录成功后，我们可以使用以下命令查看交换机的当前配置信息：```shell。

display current-configuration。

```。

这条命令可以显示出交换机当前的全部配置信息，包括接口配置、VLAN配置、路由配置等。

3. 配置交换机接口。

接下来，我们可以对交换机的接口进行配置。

比如，我们可以通过以下命令配置一个VLAN接口：```shell。

interface Vlanif1。

ip address 192.168.1.1 255.255.255.0。

```。

这条命令将为VLAN接口Vlanif1配置IP地址为192.168.1.1，子网掩码为255.255.255.0。

4. 配置交换机VLAN。

除了配置接口，我们还可以对交换机的VLAN进行配置。

比如，我们可以使用以下命令创建一个VLAN：```shell。

vlan 10。

```。

这条命令将创建一个VLAN ID为10的VLAN。

5. 配置交换机路由。

在需要进行路由配置时，我们可以使用以下命令添加静态路由：```shell。

ip route-static 0.0.0.0 0.0.0.0 192.168.1.254。

```。
