三、600m2演播厅声学装修工程概况
1 工程名称：XX教育电视台600m2演播厅及附属技术用房声学装饰工程
2 工程地点：XXX市雨花亭新建西路13号
3 承包范围：湖南教育电视台演播大厅600m2演播厅及附属技术用房声学装饰工程
四、600m2演播厅声学装修方案
1 基本情况
1.1 湖南教育电视台演播厅土建完成后的室内空间尺寸为高19.45米，宽20.2米，深29.2米。
1.2 演播厅为框架结构，墙体为双层240mm厚中空300mm砖混结构隔音墙。
1.3 演播厅顶部屋顶为网架结构，屋面为双面彩板夹10cm离心玻璃屋面瓦，未作隔声处理。
1.4 演播厅内北墙开有2张供观众出入的1.5m、
2.4m双开门，西墙有2张供演员出入的1.5、2.4米双开门，4张门都有声闸。南墙有1张1.5、2.1m双开门用于搬运道具及摄像机电缆安装时进出。
1.5 演播厅内北墙离地面5m处为控制室的观察窗，观察窗尺寸：3、1.6m。
1.6 室内15.5-19.4米高处为空调层，空调层安装空调管道，并设有宽频消音器。空调主机及风柜、水泵、闸门安装于同楼办公楼屋面，主机、管道等已作隔震处理（此项由空调设备安装部门承担）。
1.7 13.5-15.5米高处为灯光设备层。在灯光设备层底部（13.4米位置）已制作一吸音层。吸音层做法：上下为4mm钢板网，中填80mm厚离心玻璃丝棉外包玻璃丝布，离心玻璃丝棉容重28kg/m3。
1.8 8.4米处为一宽度为1000cm厚10cm的钢筋水泥走道。
1.9 地面为水磨石。
1.10 观众区域约312张软质座位。
1.11 录音控制室室内空间尺寸为：高4200mm，宽4800mm，长6600mm。
1.12 声闸共3个。具体尺寸见演播厅平面图及剖面图。
2 本演播厅声学上的有利条件
2.1 厅的四面很厚重，墙体为双层240mm中空300mm的砖混隔音墙，隔声不成问题，但由于大厅框架结构的梁、柱使双层墙形成了刚性联接，对隔振效果有影响。大楼的中央空调主机已经作了隔振处理，大楼附近也没有大的振动源，估计没有大的问题。施工方应继续把各隔声门窗做好，避免前功尽弃。
2.2 和小尺寸的录音室、口播室不同，本演播厅的容积已经足够大，顶棚吸声层以下约7000立方米，形状也较合理，吸声层以下约为W20、D29、H13，简正频率简并现象已经下移到节目内容和听阈以下。声场不均匀和声音染色程度也自然降低，不会妨害听音效果。
2.3 演播室内有300人左右的观众区，观众座椅为硬靠手硬背面的适当厚度坐垫的软椅，接近人体的吸声效果，兼顾声学、舒适和美观的要求。观众区无论坐人与否都可以形成优良的吸声区，减少混响时间，提高声音的清晰度，降低建声工程造价。
2.4 表演区后面设有一吊挂式天幕，可从地面上升到8米左右的上空，这层天幕垂下时在声学上是一种吸声构件。在节目制作中运用得当能取得一举多得的效果，例如管弦乐队演奏时，此天幕既可以用于灯光造型，又能吸收打击乐、铜管声部过强的声能。
2.5 高8.4米处环绕厅堂的钢筋水泥走道增加了厅堂内表面积，有减小厅堂混响时间的作用。同时，对来自舞台的非扩声的声波而言，能起到反射板的作用。在舞台区，其反射波对两侧演员有利；在观众区，其反射波对两侧观众有利。如果能在走道下增加向下倾斜的反射板则更好。
2.6 本演播厅的大量节目采用近距离麦克风拾音的扩声系统，在这种情况下听众听到的声源是功率大，指向性强的扬声器箱，听众会感到声音的清晰度远远高于同一声源非扩声的情况。此时观众席声能衰减曲线不再遵循经黄的SABINE理论，而应利用使用扩声系统的有效混响时间理论进行分析和设计。利用该理论可以得到如下定性的结论：为了保证扩声的清晰度，只须将观众区扩声音箱的辐射区域内（观众席及其走道、观众区墙身下部墙裙）进行有效的吸声处理即可，侧墙中部上部都可以不作额外的吸声处理。这样，既能有效地降低工程造价，又可兼顾非扩声节目的自然混响声场要求和录音效果，一举两得。
3 600m2演播厅声学上的不利条件及解决方案
3.1 本厅顶棚由于采用棚架结构，而且与外界有缝隙相通，对隔声是个大问题。解决方案：对顶棚与墙面之间的缝隙作密封处理。
3.2 由于较长的路程，扩声或非扩声的表演声经观众区现有的竖直后墙反射后会
在表演区形成明显的回音（反射声延迟大于50ms），影响表演区演员的发挥和录音效果。在后墙离地面5米处还有一面积为3000mm、1600mm的隔声观察窗，同样会产生有害声反射。
解决方案：将后墙作宽频带强吸声处理。对于隔声观察窗，要保证其隔声量；要做好阻尼防止产生受激共振噪声，还要把靠厅的一面玻璃做成向下倾斜。
3.3 演播厅尤其是表演区现有的平行侧墙会产生有害的颤动回声，影响录音和表演。
解决方案：在有演区侧墙增设活动凸斜面活动反射墙（每边侧墙三块），破坏平行面，给观众区提供良好的早期侧向反射声。同时，这些反射板也是灯光造型用构件，一举多得。由于节目表演的声凌晨主要来自表演区，为了降低造价，观众区侧墙不作过多复杂处理，只是在做水泥拉毛工序时做出小坡度的锯齿和劈尖，既美观，又可改善声波的有利反射和扩散。
3.4 厅内的灯光和暖通空调设备除了在工作时本身会辐射一定量的噪声，还很可能在节目声音激发下产生可闻的受激辐射噪声。各灯具对频率较高的声波而言是不规则的反射扩散体；而对频率较低的声波而言又是薄板和空腔共振吸声体；某些灯具在使用中会产生可闻的交流声；在节目声音激发下各种灯具通常都会产生可闻的受激辐射噪声；另外，整个灯光系统是一个强电磁干扰辐射源，电磁兼容做得不好时会对现场电声设备产生干扰。
解决方案：对有问题的设备加装阻燃阻尼件。
3.5 某些舞美设计可能会破坏声学效果。电视舞美布景通常用金属框架、夹板、玻璃、有机玻璃、泡沫塑料等薄板或塑料幕布、纺织帘幕等材料做成。纺织帘幕对中高频声能有较大吸收，当其与前面之间有空气层时吸声能力可扩展至低频段；薄板材料和塑料幕布通常会对某个较低的频段声能产生较大的吸收，同时对声波，尤其是中高频又有明显的反射作用，处理得当，有利于声场的营造，反之可能会出现声音上的问题。另外，缺少适当阻尼的金属框架和薄板材料会产生有害受激声辐射。
解决方案：由于表演区舞美布景对声音的影响，在对演播厅进行声学设计时必须考虑其影响。例如可将没有安装舞美景片的空场低频混响时间设计的稍长，安装景片后自然会降到较佳的状态。
4 600m2演播厅设计的初步估算
根据实际情况，取50Hz的下限频率能满足本厅绝大多数节目对现场声音的要求。
代入公式Vmin≥4 3max可计算出闭室应有的起码容积。
本厅约7000m3的容积已经远大于1258m3的Vmin，厅中简正频率简并现象已经下移到节目内容以下，声扬不均匀和声音染色程度自然降低，不会妨害听音效果，完全满足要求。
理论和实践都表明，对于容积较大的厅堂（大于2000m3），混响时间主要根据节目内容确定，本厅为了兼顾不同的节目现场音响效果、利于录音，并考虑到舞美等难点以预测的因素，要求在ACS系统、可调吸声构件未启用，没有舞美布景时演播厅空场的混响时间如下（允许室内不同地点或同一地点的不同频率有10%的误差，1kHz以上的频率允许混响时间下滑）：
注：打*的数据可能与实际情况出入较大。
以上吸声系数数据可能有不太准确的地方，例如本演播厅的观众看台台板和地面构
成薄板空腔结构，必然会使低频吸声系数加大；空舞台的数据也可能与本厅的舞厅结构相差较大，本厅由于舞台地板和地面也构成了薄板空腔结构，低频吸声系数也应偏大。还可以看出，本厅不满足完全扩散条件，为了良好的厅堂音质，也不必要做成完全扩散的。计算结果和实际情况会有所出入。不过总的来说数据和估算结果对定性分析和设计有限大帮助，同时也证明了边施工，边调试的必要性。本方案根据施工过程中的实际测量结果，考虑了微调措施。
从估算结果可以看出，由于现有的顶棚、观众区、天幕等强吸声区的存在，本演播厅的已经是一个短混响强吸声型厅堂，有利于现场聆听语言的清晰度，但不利于现场音乐节目的表演与欣赏。为此，本厅对混响时间较大的范围的调节。ACS由湖南教育电视台现有设备构建，不属于询价招标范围。
5、600m2演播厅声学装修工程施工步骤及工期要求
声学装修工程分阶段进行，边施工、边测试、边调整。当声学环境达到设计目标的，停止后续阶段的工程。
5.1 第一阶段：隔音处理
a.对演播厅各墙面（包括隔音门、隔音客）、顶棚盖板之间进行密封处理。密封材料为普通红砖和水泥砂浆。
b.隔音门为防火隔音门，每张隔音门安装门锁。隔音门及其锁具、交链应耐用、美观，隔音门应密封，达到规定的隔音指标；
c.隔音窗使用双层夹胶玻璃，靠演播厅侧向下倾斜。其双层玻璃之间的空室作防潮、防霉处理。
5.2 第二阶段：墙面处理
a.后墙作宽频强吸声处理。采用4到6mm厚成品穿孔板（孔径6mm，孔间距25mm），内墙25mm厚玻璃棉，带大于30cm空气层的结构。具体安装工艺由施工方确定，但投标时必须提供详细的施工图，并提供所使用材料的数量及具体的费用情况。
b.演播厅灯栅层以下除北墙外的其它墙面抹灰。
c.在演播区东、西墙设置活动反射板，此项由舞美设计制作。不再列入声学装修范围。
5.3 第一、二阶段施工工期为20天
5.4 第三阶段：微调措施
a.如果演播厅顶部隔音不够、或空调安装远行时噪声偏高，可在灯栅层至顶棚之间加一隔音层。
b.如果发现混响时间偏短，则在顶棚（尤其是表演区和观众区之间）现有的吸声层
下加装反射扩散板（不得影响灯光照明），削弱顶棚对声能的过多吸收，增加来自顶棚的有利声反射，提高混响时间；选用何种吸声结构，由施工方确定，但必须投标时必须提供详细的施工图及附属声学设计依据。并提供所使用材料的数量、材料的声学指标，及具体的费用情况。
c.如果发现混响时间偏长，则在观众区侧墙马道以上加装水平伸缩离墙有空气层的帏幕。帐幕选用黑色阻燃布料，帷幕滑轨必须有足够的承重能力。
5.5 第三阶段施工工期为10天，总工期控制在30天以内。
6 600m2演播厅声学装修工程要求
6.1 演播厅噪声评价曲线优于NR-25
6.2 各隔声构件的隔声量应优于60dBA（灯光、导演控制室隔声窗、顶棚除外）。
6.3 演播厅混响时间（秒）及频率特性
要求在ACS系统、呆调吸声构件未启用，没有舞美布景时演播厅空场的混响时间如下（允许室内不同地点或同一地点的不同频率有10%的误差，1KHz以上的频率允许混响时间适当下滑）：
6.4 避免共振：声音的共振与装饰工程的选材、施工有密切的关系，要避免在扩声区域设置较大的空腔体，要求装饰工艺合理，特别不要让材料连接处松动，以免在扩声声压大时，产生共振。
五、600m2演播厅附属用房声学装修要求
600m2演播厅附属用房包括声闸、录音控制室。列入第二阶段工期内。
1 录音控制室
a.噪音评价曲线优于NR-25，各隔声构件的隔声量不低于45dBA。
b.对墙面和天花板要作非平行化处理。（详见录音控制室装修图）
c.混响时间及频率特性：0.3-0.5秒可调，尽量做到全频带平直。
2 其它附属用房
a.噪音评价曲线优于NR-25
b.中频混响时间：小于0.6秒，频率特性曲线尽量平直。
c.观察窗可用双层玻璃隔声窗，隔声量不低于40dBA。
d.隔声门为防火隔声门。
e.声学装修材料应能满足消防要求。
1. 2. 3.编制依据 3.1.编制依据 3.1.1.中冶文投置业有限公司成都大魔方演艺中心工程招标文件和施工合同； 3.1.2.中冶文投置业有限公司成都大魔方演艺中心工程施工蓝图； 3.1.3.大魔方演艺中心技术路线 3.1. 4.大魔方演艺中心施工组织设计 3.1.5.国家及行业颁布的施工技术规范、规程，验收规范，工程质量检评标准，包括但不仅限于下表所列规程: 《砌体工程施工质量验收规范》GB50203-2011 《建筑装饰装修工程质量验收规范》GB50210-2001《工程测量规范》GB50026-2007《地下防水工程质量验收规范》GB50208-2002《砌体基本力学性能试验方法标准》GB/T50129-2011 《建筑安装工程质量检验评定统一标准》GBJ300-88 《建筑隔声测量和评价标准》GB/T50121-2005 《建筑地面工程施工质量验收规范》GB50209-2010《建筑工程施工质量验收统一标准》GB50300-2001《建筑玻璃应用技术规程》JGJ113-2009 《室内装饰工程质量规范》
QB1838-93 《建筑施工高处作业安全技术规程》JGJ80-91 《建筑施工安全检查标准》JGJ59-2011 《施工现场临时用电安全技术规程》JGJ46-2005 《建筑机械使用安全技术规程》JGJ33-2001 3.1.6.成都市建筑工程有关管理规定和制度； 3.1.7.我公司在“三标一体”管理体系要求下建立的公司《管理手册》和程序文件。
4.工程概况 4.1.工程概况 4.1.1.建筑概况 成都大魔方演艺中心（简称演艺中心）是成都大魔方项目一期开发的单体之一，总建筑面积约132180.7平方米，地下2层，67974.0平方米，地上6层，64206.7平方米。主要功能为12000 座的体育兼演艺中心、420座音乐俱乐部以及配套的零售、技术、管理、车库等用房。 4.1.2.装饰装修工程概况 4.1.2.1.外幕墙及主体屋面 本项目主体部分的屋面与外墙表面为开放式不锈钢幕墙局部嵌套玻璃采光或排烟窗，内侧为防水保温金属外墙及屋面系统，幕墙及主体屋面施工工艺详见《幕墙施工专项方案》及《主体屋面施工专项方案》。 一、二层基座采用石材、玻璃组合幕墙，除钢筋混凝土柱和墙以外，其余实体外墙均采用100或200厚A5.0(B06)优等品蒸压加气混凝土砌块，Mb5.0专用砂浆砌筑，实体外墙面与幕墙间做60厚矿棉毡外墙保温。 埋置于地坪以下直接和土壤（或者室外空气）接触的墙体砌筑采用等级为MU10的混凝土小型空心砌块墙,并用M10水泥砂浆砌筑,同时用Cb20混凝土灌芯；所有砂浆均应采用预拌商品砂浆。 4.1.2.2.内隔墙及饰面
演播室装修设计方案 一、声学装修设计主要项目： 演播室，用于新闻及虚拟的录制及播出。建筑平面成长方形，建筑尺寸：9.6m（长）×7.2m（宽）×3.6（高）m。建筑面积：69m2。四周墙面采用吸声浮箱体结构布局。控制室采用隔断砖混结构，演播室采用木质防火隔音门。 二、声学装修设计主要内容： １．提出演播室技术用房的主要声学技术指标，即最佳混响时间及混响频率特性及噪声评价曲线标准。 ２．设计计算提出演播室技术用房内声学装修设计所需配置的总吸声量（吸声单位）。 ３．提出声吸收及声扩散处理的设计配置方案，满足音质及装修的设计要求。 ４．提出符合防火、装饰及声学要求的各类声学处理材料及其结构形式方案。 ５．提出满足声学技术用房空气声及固体声隔绝的隔声设计要求及措施。 三、装修方案设计技术依据： １. 中南财经政法大学网络教育学院演播室有关建筑平面图。 ２．26-86广电总局标《有线广播录、播音室声学设计规范和技术用房技术要求》。 ３．42-89广电总局标《广播电视中心技术用房容许噪声标准》。 ４．33－88广电总局标《广播电视工程建筑设计防火标准》。 5. 26-86广电总局标《录音室的混响时间及频率特性》。 四、建声设计主要技术措施： １．主要演播用房应有合理的平面位置，应尽量避免与噪声及振动的房间为邻。 ２．尽可能使演播室有合适的平剖面体形及长宽高比例，避免在室内产生颤动回声及驻波等声缺陷问题。建声设计将结合装修作一定的调整，并采用一定的声扩散处理，为获得良好的音质创造必要条件。 ３．根据演播室等技术用房的混响时间频率的特性及总吸声量的需要，并结合装修美观要求，在技术用房内墙面及天花将设计配置不同材料及形式的吸声结构，不同形式的声扩散体，使各技术用房达到预期的混响特性要求。 ４．声学设计中对声吸收和声扩散处理的均采用分散和均匀配置的原则，既满足室内
多功能厅建声设计方案 第一部分工程概况及设计思路 一、工程建声要素概况 大厅有效容积为1020m3，有效表面积为523m2。满场观众数为200人,每人所占的有效容积为5.1㎡； 二、建声方案构思要述 建声方案设计是在理解和把握该会议室的功能定位和建声设 计要求的情况下进行的。在进行方案设计的计算过程中充分考虑 到各种建声要素，利用有效表面和空间，合理选择、优化设计和 配置吸声材料，对必要和适当的部位进行恰当的声学装修处理， 以此来调控混响时间，消除音质缺陷，使本会议室获得高性价比 的理想音质效果。 第二部分设计依据 一、标准规范及其他依据 1、《厅堂声学设计及测量规程》 2、《场馆建筑设计规范》 3、甲方的要求。 二、建声设计指标的选择 1、厅堂功能：本会议室的主要功能就是开会或者进行文艺演出， 因此，会议室对声环境的要求主要就是要有足够清晰度和可懂
度，同时也应有一定的丰满度。所以室内的混响时间长短要适 度。 2、混响时间设计值选择：会议室大厅满场与舞台的全频混响时 间设计标准值T60确定如下： 第三部分建声方案设计 一、体形分析 本会议室的平面从整体上看是一个比较规则的矩形。这种体形的多功能厅的最突出声学缺陷就是有回声产生；观众在大厅内都能感受到明显的回声。 所以必须进行一系列声学处理来使会议室达到良好的建筑声学 效果。 二、声学处理概要 1、多功能厅恻墙与后墙2.8米以下墙面处理意见： （1）多功能大厅恻墙与后墙2.8米以下区域：建议使用木质穿孔板59-5型后空腔50毫米、木质穿孔板后紧贴50毫米厚、32K玻璃棉安装，共需要安装100㎡(按照装饰单位的设计位置安装)； （2）说明：材料施工技术参数经过计算得出，未经声学设计与工程师同
第五章主要分部项工程施工方法 一、现场施工测量放线 (2) 二、轻钢龙骨铝型板吊顶施工工艺 (4) 三、铝合金龙骨石膏板吊顶施工工艺 (6) 四、乳胶漆涂饰施工工艺 (10) 五、石材地面铺贴施工工艺 (12) 六、地砖楼地面铺贴施工工艺 (14) 七、墙面装饰板施工工艺 (16) 八、墙面砖镶贴施工工艺 (18) 九、（电梯、候梯厅）石材/不锈钢饰面门套施工工艺 (20) 十、玻璃隔墙安装 (21) 十一、玻璃镜安装工程 (22) 十二、卫生洁具安装........................................................................................................... 错误!未定义书签。 十三、开关、插座面板、灯具安装................................................................................... 错误!未定义书签。 十四、卫生间涂膜防水施工 (51) 一、大理石（花岗石）地面 (23) 二、磁砖地面 (25) 三、木地板地面 (25) 四、地面地毯铺设 (26) 五、大理石墙面 (28) 六、磁砖墙面 (30) 七、木墙裙饰面 (30) 八、木材表面油漆涂饰 (31) 九、混凝土及抹灰表面刷乳胶漆 (33) 十、裱糊壁纸 (34) 十一、墙面软包 (36) 十二、轻钢骨架石膏顶棚： (37) 十三、轻钢龙骨铝板顶棚 (38) 十四、轻钢龙骨石膏罩面板隔墙 (38) 十五、玻璃隔墙安装 (40) 十六、窗台板安装 (41) 十七、壁柜、吊柜及固定家具安装 (42) 十八、木门窗制作安装 (43) 十九、木制窗帘盒、金属窗帘杆安装 (46) 二十、卫生洁具安装 (47) 二十一、开关、插座面板、灯具安装 (49) 二十二、聚氨酯防水 (52) 一、拆除工程 (53) 一、外脚手架工程 (53)
演播室声学装修方案 一、工程概况及设计思路 1、工程概况 建筑面积：大演播室324 m2，小演播室112.32 m2 梁底标高：大演播室9m，小演播室6m 大演播室建筑长度:21.6m；宽度:15 m；呈长方体 小演播室建筑长度:14.4m；宽度:7.8 m；呈长方体 大演播室：总有效容积约：2916 m3，总有效表面积约：982.8m2 小演播室：总有效容积约：673.92 m3，总有效表面积约：378.72m2 结构类型：钢筋混凝土框架结构 设备安装情况：中央空调新风系统 消防电器其他设备：遵照原设计作专业改动 默认功能:内设控制室、录音室、男更衣室、女更衣室、化妆间、集大 型道具设备间等可根据具体需求考虑设计。 2、设计思路 本次建声方案设计是根据甲方要求，在根据图纸了解现场、把握演播厅的功能定位,结合行业的功能要求,做出的初次设计方案。此方案充分利用有限空间, 按照相关国家标准和规范设计。 设计方案按照甲方要求，以节目制作的功能。根据声学计算和建声设计指标的要求，对演播厅进行科学、完整的声学设计，以此来调控混响时间，避免音质缺陷，使演播厅获得高性价比的理想音质效果，并适应功能多样化的要求，从而提高录播效率。 二、设计依据 1、标准规范及其他依据 建筑声学设计及测量规范 JGJ/T131-2000 有线广播录音播音室设计规范和技术用房技术要求GYJ26-86 建筑设计规范 JGJ31-2003
建筑内部装修设计防火规范 GB 50222-95 城市区域环境噪声标准 GB3096 舞台和影视用吊杆装置专业标准规范 ZBJ80011-88 电视演播室灯光系统设计规范 GYJ45-92 甲方提供的建筑施工图纸（电子文档） 2、建声设计指标选择 (1)大演播室 本演播室是按照中型文艺节目演播室指标进行设计。设置了独立的声闸及隔音结构，能够形成单独的空间，独自使用。防止声染色、混响时间过长、低频音过浊而单独设计的特殊体量。 满场的全频混响时间设计标准值T60选择如下： 环境噪声指标为： (2)小演播室 本演播室是按照小型文艺节目演播室指标进行设计。所以对声环境的要求是：有足够语言清晰度、可懂度，有一定的丰满度。因此厅内采取短混响时间，有一定的早期反射声，声场分布要均匀，没有建筑声学缺陷。 通过增加吸声量，增加空间吸声体的手段，实现短混响时间的要求。满场的全频混响时间设计标准值T60选择如下： 环境噪声指标为：

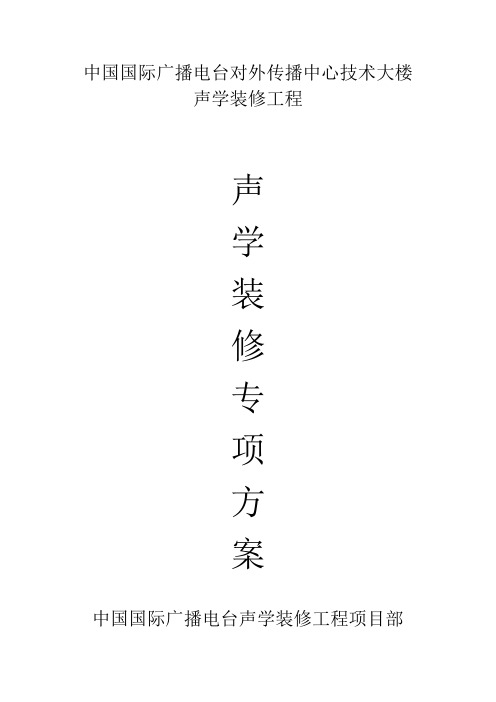

中国国际广播电台对外传播中心技术大楼 声学装修工程 声 学 装 修 专 项 方 案
