XXXX路站天然气管线迁改工程
施
工
组
织
方
案
二〇一X年九月
燃气管道迁改施工组织设计
一、编制依据
1、城镇燃气输配工程施工及验收规范(CJJ33-2005)；
2、城镇燃气设计规范（GB 50028-2006）；
3、燃气管迁改施工图；
4、现场实际调查资料。
二、工程概况
1、本工程系XXXX路站天然气管线迁改工程。
2、本工程新建管道D219*6计375m，D159*5计240m，管道设计压力为0.4MPa，管材为直缝焊接钢管。
3、新建D219*6管道起点接XX大道东侧已经燃气管道D219，终点接已建燃气管道PE D250，管道敷设于道路东侧轻轨车站建设红线内。新建D159*5管道起点接XX大道东侧已建燃气管道PE D250，终点接CCCC七街区已建源管线PE D160，管道敷设于道路东侧人行道上，距轻轨车站开挖边线3.5m。
4、该管线占用挖掘市政人行道806.3m2（路面结构为透水砖），占用时间为两个月。
三、主要工程量统计
1、主要工程量表：
为保障并协调好其它施工单位及社会单位的车辆进出正常通行，特制定如下施工进度计划：
1、工期安排：
计划开工时间：2014年月日
计划完工时间：2014年月日
2、施工进度计划
1、摸底探挖2天；
2、定位放线2天；
3、土方开挖20天；（详见以下示意图及备注）
备注：每天晚上9:00点开始切割、破碎、开挖、人上自卸外运弃渣、吊装挡板20m，0+00开始至0+390。最后一天沟槽开挖0+380—0+390段，工作内容同上。
4、地基处理、人工清底5天；（晚上9:00点开始沟槽钢板吊离沟槽，早上7:00点沟槽钢板
吊回安装并锚固完）
5、管道安装10天；（晚上9:00点开始沟槽钢板吊离沟槽，早上7:00点沟槽钢板吊回安装并
锚固完）
6、回填夯实5天；（晚上9:00点开始沟槽钢板吊离沟槽，早上7:00点沟槽钢板吊回安装并
锚固完）
7、路基恢复5天；（晚上9:00点开始沟槽钢板吊离沟槽，早上7:00点沟槽钢板吊回安装并
锚固完）
8、路面恢复5天；（晚上9:00点沟槽钢板全部吊离现场）
五、施工方案
永久性迁改施工方案
本标段内燃气管道永久性迁改同样需要按照《城镇燃气输配工程施工及验收规范》和《城镇燃气管道及设备安装工程施工质量验收规程》中相关要求施工。
管道堆放时，管道两侧用木楔或木板挡住。堆放时注意底层管道的承重能力，变形不得大于5%。管最高使用温度为45℃，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度升高。
管道存放过程中，应严格做好防火措施，严禁在管道附近有长期明火。
沟槽土石方开挖时，必须做好安全文明施工措施：施工标志、标牌、施工围挡、车辆导流锥筒必须按规范要求合理布置，沟槽每开挖完一段均用钢板将沟槽铺盖、撤除围挡以保证车辆畅通及行人安全后再开挖下一段，以此内推至沟槽全部开挖完毕。
待沟槽贯通开挖完成后，调离钢板、管道连续贯通安装、检测合格后采用沙砾石夯填，整个施工过程均得保证车辆畅通通行、保证行人的安全通行，尽量采取夜间施工，白天恢复。
1、沟槽开挖
本标段范围内基底地质条件多为黏土或回填土，沟槽采用机械与人工配合的方式开挖，沟槽开挖前须探明沟槽的管线具体位置，沟槽开挖时均采用人工开挖。面层机械破碎，槽底宽不得小于1m。
开挖工序为：测量放线——切割机切割路面——破碎机破碎既有路面
——人工开挖沟槽——人工清底
开挖截面尺寸为：沟底宽1m，开挖深度1.4m，坡比为1：0.25,开
挖断面图如下图所示：
宝安区沙井南环至玉律道路工程燃气工程西环路至中心路段燃气工程 管 线 改 迁 方 案 编制： 审核： 批准： 广东电白建设集团有限公司
目录 一、工程概况------------------------------------（2） 二、施工部署------------------------------------（3） 三、施工准备------------------------------------（4） 四、管道施工工序流程图---------------------（5） 五、现场材料、设备的检验与管理---------（5） 六、管道沟槽开挖方案------------------------（6） 七、ＰＥ管施工方案---------------------------（8） 八、管道强度试验及管道吹扫---------------（10） 九、施工技术措施-------------------------------（11） 十、质量保证计划------------------------------（11） 十一、消防、环保及安全文明施工措施---（12） 十二、竣工验收---------------------------------（12） 十三、工程进度计划表------------------------（13）一、工程概况
宝安区沙井南环至玉律道路工程-西环路至中心路段燃气工程位于宝安区沙井，主要包括 一、K3+940-K3+960段（坐标X-39321.120；Y-89278.592至 X-39333.752；Y-89288.283）现状燃气管接驳，DN160管16米。 二、K4+140-K4+290段（坐标X-39259.165；Y-89456.894至 X-39197.597；Y-89589.900）现状燃气管接驳，DN160管156米。 三、K3+620处D200阀门一座由原道路改为人行道，新建D200管20 米长。 工程范围内地下管线现状较为复杂，合理安排管线迁改，保护好现状管道施工是本工程的重点。 工程示意图
管线迁改工程实施细则（试行） 第一章总则 第一条为进一步规范管理长沙市望城区城市建设投资集团有限 公司（以下简称“城投集团” ）管线迁改工程建设，降低工程成本，保障工程质量，加快工程进度，促进项目有序实施，结合城投集团项目建设实际，依据《长沙市政府投资项目管线迁改工程管理规定》 （长政 办发[2016]27 号）、《长沙市望城区政府投资建设项目管理办法》（望政发[2018]5 号）、《工程设计变更与现场签证管理办法（试行）》（望城投通知[2016]1 号）等相关文件，特制定本细则。 第二章管线迁改原则及要求 第二条基本原则 1、根据《长沙市政府投资项目管线迁改工程管理规定》（长政办 发[2016]27 号）有关精神，管线迁改工程原则上由项目建设单位委托各管线权属单位依法依规确定实施单位，管线迁改费用列入政府投资项目概算。 2、管线迁改原则上按现行标准实施，满足同等功能需要进行临迁或复建。对因新建、扩容、提高标准和功能等所增加的费用，由管线业主自行承担。管线迁改费用标准按照望城区相关计价定额等规定执行。 3、对影响施工的管线，原则只考虑作一次性迁改，避免重复投资
和多次协调，同时便于施工现场的管理。 4、在永迁场地条件不具备而又阻碍项目主体施工的情况下，考虑对现有管线进行保护或局部临时改移到施工区外，或者有条件临时截断、临时废除，待主体施工完成后，将临迁管线再按规划要求进行回迁或恢复。如：过路管线临时架空迁改，保证路基施工，管道敷设、路基完工后入地。 5、受现有或规划周边条件限制，不能进行管线改迁或改迁成本较高等因素影响时，为保证主体施工又能不影响管线正常运营和维护，一般将管线在原管位采用混凝土整体打包保护。如道路拓改工程人行道改为机动车道，将原人行道下方管线整体打包处理。 6、项目涉及多条通信线路迁改，原则上由一家管线单位总体负责走廊建设（包含土建埋管、工作井、架空杆塔），其他管线单位负责光缆敷/ 架设，公用部分管道管线单位无偿使用。 第三条一般规定 1、迁改方案要求统一格式，设计内容详实，具体要求如下： 1）迁改原因说明充分； 2）迁改示意图清晰明了、迁改方案经济合理； 3）迁改图纸齐全，包含平面示意图、土建图纸、电气图纸； 4）方案编制单位内严格执行三级校审，有设计、校核、批准人员签字并加盖单位公章； 2、迁改工程新建管道、线缆的数量和型号与原状管线一致。通信入地线路埋管一般采用φ110 波纹管，拉管采用φ40 硅管，架空线路一般采用7 米锥形杆；10kV 电缆线路埋管采用DN150CPV，C 拉管采用PE 管，架空线路杆塔一般采用15 米锥形杆（确因现场无法设置拉线可考虑采用大应力等径杆）。
纬一路（长江大桥至绕城公路段）快速化改造工程SG4标 管线迁移施工方案 中建八局有限公司纬一路快速化改谊工程SG4标项目部
二QW-贮卄冏
目录 1、编制依据 (4) 2、工程概况 (4) 2.1 工程概述 (4) 2.2 工程数量 (5) 3、主要管理目标 (5) 3.1 质量目标 (5) 3.2 工期目标 (5) 3.3 安全目标 (5) 3.4文明施工目标 (5) 4、工程重点、难点分析对策 (6) 4.1 本工程难点分析 (6) 4.2 施工难点对策 (6) 5、施工准备 (8) 5.1前期准备工作 (8) 5.2管线的保护措施 (8) 5.3管线交叉冲突时处理措施 (10) 5.4主要设备计划 (10) 5.5 临时水、电 (11) 5.6 主要管理人员及劳动配备 (11) 6、主要施工方案 (12) 6.1 施工范围 (13) 6.2 交通维护措施 (15) 6.3 施工围档方法 (15) 6.4 管、线迁移施工 (16) 7、工程质量保护措施 (21) 7.1 确保工程质量组织措施 (21)
7.2 建立健全质量管理制度 (22) 7.3 建立健全质量保证体系 (23) 8 施工工期保证措施 (23) 8.1 保证工期的组织措施 (23) 8.2 确保工期的措施 (24) 9、安全生产保证措施 (25) 9.1 安全生产管理目标 (25) 9.2 安全生产保证体系 (25) 9.3 安全生产管理制度 (25) 9.4 安全生产培训制度 (26) 9.5 建立健全检查制度 (26) 9.6 各种安全技术措施 (26) 10、................................................................ 文明施工保证措施27 10.1 现场文明施工规划. (27) 10.2 建立和完善各种文明施工管理制度 (28) 10.3 文明施工技术措施 (28) 11、................................................................ 现场环境保护措施29 11.1 环境保护 (29) 11.2 加强施工管理严格环境保护 (30) 11.3 保护绿色植被 (31) 11.4 工地资源保护 (31) 11.5 公用设施保护 (31) 12、季节性施工措施 (31) 12.1 暴雨季节施工措施 (31) 12.2 台风季节施工措施 (32) 12.3 高温季节施工措施 (33) 12.4 冬季施工措施 (33)
通信线路迁改工程 施工初步方案 编制： 审核： 审批： 公司名称： 编制日期：2015 年12 月11 日 线路迁改施工初步方案 一、工程概况 本工程为XXXX 通信管线迁移工程，该路段全长XXkm 左右，将现状管道内的缆线全部移出（临时），再按新建管道路径进行恢复原状，具体施工内容根据最终审批的管线图纸进行施工。 二、人员组织 针对XX 通信线路迁改工程，任务重时间紧，我们必须提前安排施工和摸查割接力量，及时跟进道路施工总体进度，并在施工割接中尽量不出故障，保证传输网络畅通。为此公司准 备专门设立“XX 通信线路线路迁改工程项目部”，XX 通信线路是老线路迁改工程，原有线路内有大量在用业务，本次施工必须要有熟悉线路资源，懂业务，了解网络结构的施工人 员进行施工。先充实到市区维护抢修队伍中进行磨合熟悉，等明年开工后可以成立2－3 组进行资源摸查和割接，不动用现有的维护力量。另外增加三支工程队针对XX 通信线路迁改施工，一支为XX 施工队，另二支XX、XX 施工队。为保证预算资料及时完成再增加资料员1－2 名，以及保证现场施工安全，增加施工“盯防”人员3 人，总之在XX 通信线路开工前成立一支满足施工进度、安全和质量要求的合格施工队伍。 附XX 通信线路迁改工程组织架构图（暂定）。 XX 通信线路线路迁改工程项目部 （略） 三、各标段人员安排 标段 各段负责 资料员 施工队 熔接组 核查组 安全员 标段1 第
第 2 标段 标段3 第 四、时间进度 1、从现在开始至12 月27 日止，将涉及XX 通信线路第1－3 标段的光、电缆段落长度、走向、芯数及管道属性（包括综合、自建管道、借挂电力、广电管道杆路）等核查完成； 细化工作计划，17 日前、23 日前、27 日前分别计划完成百分比， 2、从12 月28 日起至2015 年3 月5 日止，完成光缆纤芯业务资料核查和电缆用户资源核查；细化工作计划，17 日前、23 日前、27 日前分别计划完成百分比， 3、接着跟随XX 通信线路整体道路改造进度，各标段迁改工程按照总体进度跟进，只能提 前不能落后。 五、施工流程 、核查XX 通信线路沿线的基站、机房、光交内的光缆业务、去向和光缆数量； 2、上报光缆数量与规格，报批流程，提前申请材料的发放。 3、从施工地铁路口施工线路资源开始摸底和核查，必须将所有光、电缆的纤芯资源和业务 性质准确检查清楚，按照每条光缆的走向条件，现场制定好新光缆布放办法，确保新路由 的安全性，上报割接方案，进行割接； 4、在线路布放完成后，需要全程三盯，避免迁改后线路被再次伤害，并要防止道路施工造 成的线路故障； 5、线路布放后，应确认线路安全，避免行人，过路安全，杜绝施工范围超出道路施工范围，对于安全性的不可控。 6、严格执行甲方要求的拆旧缆线回收再利用规定，特别是一次临时迁改杆路上的旧缆再利 用的价值。 7、割接迁改后现场的清理，包括各类标牌、标签、废缆、废纤等需清理干净，杜绝引起的 各类投诉，做到文明施工，安全施工。 六、安全措施 针对XX 通信线路线路迁改工程现场情况，安全管理做以下措施： 1、设专职（李进宏）和不脱产安全管理人员对施工现场的各项安全情况进行经常性的检查。 2、施工人员生命安全措施： 加强对职工的安全教育，严格执行安全生产制度和操作规程，作好安全交底，确保全过程 安全施工，工程施工时宜在作业点前后100 米处设立安全标志，市区作业区域应用安全标 志带进行栏围，晚上施工时，必须穿反光衣，并在夜晚设立安全标志灯，登高时必须带安 全帽，安全带，试电笔等必备工器具，下窨井时必须提前打开窨进盖进行通风，确保无毒 ，严警酒后进入施工场所进行作业。气体后方可进入施工． 3、确保网络结构安全措施： 对所需改动的光电缆，必须逐条排摸出去向，每条光电缆内所承载的业务需核查清楚明了， 对不能识别的业务需提前进行断纤测试，每次割接必须10 点30 分前到达现场，在12 点后进行割接操作，严格执行甲方下发的割接标准和要求，另与其他施工单位在开工前需提前现场交底，在未确认完成全部迁改后，禁止其他施工单位在原路由范围内施工，确保网络结构的安全。 施：、施工中的交通与行驶人员等安全措4．
目录 一、编制说明 0 1、编制依据 0 2、编制原则 0 3、项目总体描述 (1) 二、工程概况 (2) 三、地下管线处理程序 (3) 四、地下管线改移方案 (3) 1、方案概述 (3) 2、燃气管道改迁方案 (3) 五、安全管理组织措施 (6)
燃气管道改迁方案 一、编制说明 1、编制依据 1、长沙市红旗路高架桥项目（湘府路~机场高速）施工招标文件技术规范； 2、长沙市红旗路高架桥项目（湘府路~机场高速）施工设计图； 3、长沙市红旗路高架桥项目（湘府路~机场高速）招标文件参考资料； 4、长沙市轨道集团公司武广公司相关施工监理实施办法与规定； 5、根据项目部有关施工技术人员在工程现场的调查情况； 6、我司所具备的设备、物资资源和经济技术实力； 7、《市政工程施工组织设计规范》(GB/T50903-20113) ； 8、《城市桥梁工程施工与质量验收规范》(CJJ-2-2008)； 9、《公路桥涵施工技术规范》（JTG/T F50-2011）; 10、《桥梁用结构钢》（GB/T 714-2008）; 2、编制原则 1、遵循招标文件的各项条款； 2、认真贯彻执行国家对基本建设的方针政策及交通部关于大型桥梁工程建设强制标准； 3、根据建设期限要求，科学地安排施工项序。对重点控制关键工期的工程项目，做到保证重点，统筹安排，确保本合同工程按期完工； 4、尽可能采用流水施工方法和网络计划技术，制定出最合理的施工组织方案，以进行连续、均衡而紧凑的施工； 5、采用先进科学的技术，努力提高机械化、标准化的施工水平，实现快速施工； 6、落实季节性施工措施，科学安排冬雨季施工，确保全年施工的连续性；
南昌轨道交通4号线一期工程土建二标三工区观洲站管线迁改施工方案 目录 一、编制依据及原则 (1) 1.1 编制依据 (1) 1.2 编制原则 (1) 二、工程概况 (1) 2.1 工程简介 (1) 2.2 管线概况 (2) 2.3 自然条件 (3) 三、施工部署及生产组织机构 (4) 3.1 施工部署 (4) 3.2 生产组织机构 (4) 3.3 管线迁改总体方案 (5) 3.4 施工筹划 (5) 3.5 施工工期计划 (5) 3.6 劳动力配置 (6) 3.7 机械设备配置 (6) 四、管线迁改方案 (6) 4.1 污水管线迁改方案 (6) 4.2 雨水管线迁改方案 (7) 4.3 给水管线迁改方案 (8) 4.4 燃气管线迁改方案 (9) 4.5 强电管线迁改方案 (10) 4.6 弱电管线迁改方案 (11) 4.7 路灯管线迁改方案 (12) 五、管线改迁施工工艺 (13) 5.1 雨污水管线迁改 (13) 5.2 给水管道迁改 (18) 5.3 燃气管线迁改 (22) 5.4 电力管线迁改 (25) 5.5 弱电管道迁改 (27)
南昌轨道交通4号线一期工程土建二标三工区观洲站管线迁改施工方案 六、质量保证措施 (28) 6.1 质量保证体系 (28) 6.2 质量保证总体措施 (31) 6.2.1 组织保证 (31) 6.2.2 制度保证 (31) 6.2.3 技术交底制度 (31) 6.2.4 质量控制措施 (31) 七、施工进度保证措施 (31) 7.1 组织保证措施 (31) 7.2 管理和技术措施 (32) 7.3 经济保证措施 (32) 7.4 资源保证措施 (33) 八、管线迁改应急预案 (33) 8.1 管线迁改施工的预防及保护 (33) 8.2 应急响应 (34) 8.3 应急措施 (34) 8.4 善后处理 (34) 8.5 事故调查及责任追究 (35) 九、安全技术措施 (35) 9.1 一般要求 (35) 9.2 管线安全保证措施 (36) 9.3 施工用电安全措施 (36) 9.4 施工机械安全措施 (37) 9.5 消防措施 (37) 9.6 交通安全保证措施 (37) 十、文明施工及环境保护 (38) 10.1 文明施工管理体系及措施 (38) 10.1.1 文明施工目标 (38) 10.1.2 现场文明施工措施 (38) 10.2 环境保护体系及措施 (39) 10.2.1 环境保护目标 (39)
管道改线工程土建部分施工方案 总包单位： 监理单位： 编制单位： 时间：
一、工程概况 根据**********总体规划，****街与****路交叉处将建设******商业区，场地内存在两条在役输油管线，分别为D508管道和D355.6管道。为满足规划项目的顺利实施，保证两条管道的安全运行，需要对两条管道进行局部迁移改造。 1、D508管道 本管道输入介质为原油，设计压力2.5Mpa，设计输油温度30℃，正常输量700*104t/a，保温输送，强制电流的阴极保护，无伴行光缆。 一般线路段管道采用D508*8.0 L360螺旋缝埋弧焊钢管，环氧粉沫（800μｍ）+硬质聚氨酯泡沫保温层（40mm）+聚乙烯夹克层（6mm），管顶最小埋深2.2米。 2、D355.6柴油管道 本管道输入介质为柴油，设计压力2.6Mpa，设计输油温度45℃，正常输量283*104t/a，常温输送，强制电流的阴极保护，无伴行光缆。 一般线路段管道采用D355.6*7.1 L290直缝高频电阻焊钢管，常温型3PE 加强级防腐，管顶最小埋深2.2米。 3、自然地质条件 地形地貌 场地位于****市内，场地地形从整体下较平坦，地貌单元属于河口三角州，平原地貌地，地势平坦。 气候条件 ****地处中纬度地带，气候类型为温带大陆性半湿润半干旱季风气候区，四季分明，春季多风少雨，秋季凉爽，冬季寒冷，夏季炎热。多年平均降雨量673.2mm，年平均气温为18.4℃，最低气温-18.2℃（1954年1月2日），最高气温45.2℃（1976年8月8日），多年平均蒸发量2669.6mm，最大冻结深度130mm，无霜期270天，日照时数3678小时。冬季多北风或西北风，平均风速在1.0~2.5m/s之间。 水域概况 本区域原始地貌为水田，沟渠纵横，地表地下水丰富，水量充沛，弃荒后地表长满芦苇，高度在1.8m以上。 交通条件 施工区段位于***路、***路、***道方干道附近，距离主干道最远处1.5公
煤气管道拆除工程 施 工 方 案 编制： 审核： 批准： 工程名称： 建设单位： 安装单位：
一、编制说明 本施工方案设计体现了我公司对本工程施工的总体部署与原则性做法，我们将依据本文件确定的原则，严格遵守我公司技术管理标准和质量体系文件，将编制详细的重要分部分项工程施工方案，经审批的施工方案是指导和规范工程施工的重要技术文件之一，以确保优质、高速、安全的完成本工程的建设任务。 1.1编制原则 以施工及验收规范、我公司以往施工经验为依据，结合本工程实际情况，科学严谨地编制施工方案。编制原则如下： （1）认真贯彻执行国家对工程建设的各项方针，严格执行建设程序。 （2）遵守建筑施工工艺及其技术规范，坚持合理的施工程序和施工顺序。 （3）结合本工程具体特点，配备具有类似施工经验的专业队伍，选择性能良好的机械设备，科学合理的配备生产要素，提高劳动生产率。 （4）采用先进的施工技术，科学的制定施工方案。 （5）高效、有序、优质、安全、文明的组织施工。确保本工程按期完成并全部达到质量目标。 （6）在确保工期的前提下，优化工期，降低工程成本，提高经济效益。 1.2编制依据
（1）施工现场调查资料； （2）我公司资质证明文件及合同承包协议； （3）我公司多年类似工程施工经验； 二、工程概况 2.1工程概述及施工范围： （1）工程名称：煤气管道拆除工程：两厂区围墙中间，地埋煤气管道，碳钢管道：DN800：320米； 三、主要施工组织安排、措施 3.1施工部署 1、本工程特点：工期紧，管道内有残余可燃气体，管道底部有可燃煤焦油等可燃物体，并且没有具体施工图纸，管路长时间停用；因此我方施工期前和甲方沟通，进行技术交底；对管道情况、设备要充分了解清楚后，在进行施工； 2、施工方法： 2.1、施工前准备： ⑴施工方案经过批准； ⑵对参加本次施工员工进行技术交底，安全交底；让参与施工的每一位员工熟知施工方案并有正确的理解，熟知施工中存在的安全隐患，熟知本次施工的安全预案，施工中服从统一指挥。 ⑶施工前，对需拆除管道左右各3米范围内进行认真勘察，并清理易燃物、以及有可能存在的安全隐患，清理后，经建设方确认后方可施工； ⑷清理施工现场吊车站车场地，提前规划管道运输路线； ⑸预留出应急车道，以备有紧急情况，应急车辆出入通畅； 2.2根据工程特点，施工前先对需要拆除的管道进行置换，具体施工：先拆除管道两端的蝶阀，在阀门上段不需拆除的管道用盲板隔断；从
范文.范例.参考 目录 一、编制依据及原则 (1) 1.1 编制依据 (1) 1.2 编制原则 (1) 二、工程概况 (2) 2.1 工程简介 (2) 2.2 管线概况 (2) 2.3 自然条件 (4) 三、施工部署及生产组织机构 (5) 3.1 施工部署 (5) 3.2 生产组织机构 (5) 3.3 管线迁改总体方案 (6) 3.4 施工筹划 (6) 3.5 施工工期计划 (7) 3.6 劳动力配置 (7) 3.7 机械设备配置 (8) 四、管线迁改方案 (8) 4.1 污水管线迁改方案 (8) 4.2 雨水管线迁改方案 (9) 4.3 给水管线迁改方案 (10) 4.4 燃气管线迁改方案 (12) 4.5 强电管线迁改方案 (13) 4.6 弱电管线迁改方案 (14)
范文.范例.参考 4.7 路灯管线迁改方案 (15) 五、管线改迁施工工艺 (16) 5.1 雨污水管线迁改 (16) 5.2 给水管道迁改 (22) 5.3 燃气管线迁改 (27) 5.4 电力管线迁改 (32) 5.5 弱电管道迁改 (35) 六、质量保证措施 (37) 6.1 质量保证体系 (37) 6.2 质量保证总体措施 (39) 6.2.1 组织保证 (39) 6.2.2 制度保证 (39) 6.2.3 技术交底制度 (39) 6.2.4 质量控制措施 (39) 七、施工进度保证措施 (40) 7.1 组织保证措施 (40) 7.2 管理和技术措施 (40) 7.3 经济保证措施 (41) 7.4 资源保证措施 (41) 八、管线迁改应急预案 (42) 8.1 管线迁改施工的预防及保护 (42) 8.2 应急响应 (42) 8.3 应急措施 (43)

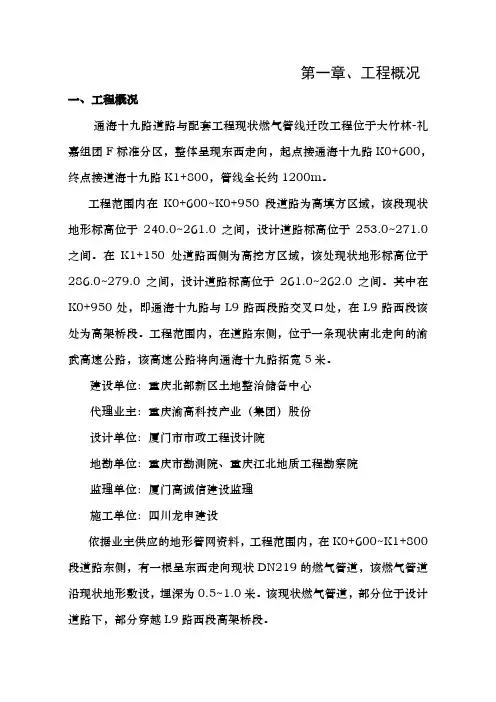

第一章、工程概况 一、工程概况 通海十九路道路及配套工程现状燃气管线迁改工程位于大竹林-礼嘉组团F 标准分区，整体呈现东西走向，起点接通海十九路K0+600,终点接道海十九路K1+800,管线全长约1200m。 工程范围内在K0+600~K0+95段道路为高填方区域，该段现状地形标高位于~之间，设计道路标高位于~之间。在K1+150 处道路西侧为高挖方区域，该处现状地形标高位于~之间，设计道路标高位于~之间。其中在K0+950处，即通海十九路与L9路西段路交叉口处，在L9路西段该处为高架桥段。工程范围内，在道路东侧，位于一条现状南北走向的渝武高速公路，该高速公路将向通海十九路拓宽5米。 建设单位：重庆北部新区土地整治储备中心代理业主：重庆渝高科技产业（集团）股份有限公司设计单位：厦门市市政工程设计院有限公司地勘单位：重庆市勘测院、重庆江北地质工程勘察院监理单位：厦门高诚信建设监理有限公司施工单位：四川龙申建设有限公司根据业主提供的地形管网资料，工程范围内，在K0+600~K1+800段道路东侧，有一根呈东西走向现状DN219的燃气管道，该燃气管道沿现状地形敷设，埋深为~米。该现状燃气管道，部分位于设计道路下，部分穿越L9路西段高架桥段。 二、燃气管道迁改设计概况 1、燃气平面布置因通海十九路道路的修建，道路局部存在高填方和高挖方路段，使得现状燃气管道部分路段已经露出设计路面，部分路段位于高填方区域下，埋深较大。结合设计道路的修建对现状燃气管道进行迁改，以方便后期维护和使用。 现状燃气管道的迁改在道路实施前进行迁改，为了不影响道路的二次开挖，本次考虑沿道路红线外敷设，结合道路的标高系统及现状实际地形状况，部分燃气管道位于道路放坡范围内，在道路东侧新建一根DN219的燃气管道。距离高速公路拓宽范围线~。距离L9路西段高架桥桥台为5m设计燃气埋深约~。设计管道结合现状地形及设计道路敷设。设计燃气管道两端分别与现状燃气管道相接顺。 燃气管道迁改R23~R29埋深为~，设计考虑采用顶管施工，顶管规模为d800,顶管工作井内径为，顶管接收井内径为。 燃气管道迁改R34~R35穿规划道路L9西段道路，位于道路下方，L9西段形成后本次设计燃
