各种抗滑桩型的特点及适用条件

各种抗滑桩型的特点及适用条件

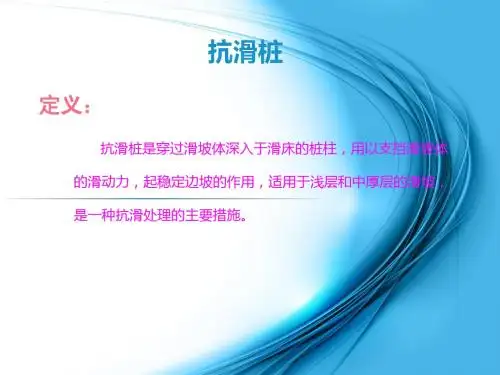

进松机械为大家介绍各种抗滑桩的使用条件，木桩是最早选用的桩，其特色是因地制宜、便利、易于施工，但桩长有限，桩身强度不高，通常用于浅层滑坡的治理、暂时工程或抢险工程。钢桩的强度高，施打简略、疾速，接长便利，但受桩身断面尺度约束，横向刚度较小，造价偏高。钢筋混凝土桩是边坡处治工程广泛选用的桩材，桩断面刚度大，抗弯才能高，施工方法多样，可打入、静压、机械钻孔就地灌注和人工成孔就地灌注，其缺点是混凝土抗拉才能有限。

抗滑桩的施工选用打入时，应充分考虑施工振荡对边坡安稳的影响，通常是全埋式抗滑桩或填方边坡可选用，同时下卧地层应有可打性。抗滑桩施工常用的是就地灌注桩，机械钻孔速度快，桩径可大可小，适用于各种地质条件，但对地势较陡的边坡工程，机械进入和架起艰难较大，别的，钻孔时的水对边坡的安稳也有影响。人工成孔的特色是便利、简略、经济，但速度较慢，劳动强度高，遇不良地层(如流沙)时处理适当艰难，别的，桩径较小时人作业业艰难，桩径通常应在1000mm以上才适合人工成孔。

单桩是抗滑桩的根本型式，也是常用的构造型式，其特色是简略，受力和效果清晰。当边坡的推力较大，用单桩不足以承当其推力或运用单桩不经济时，可选用排桩。排架桩的特色是转动惯量大，抗弯才能强，桩壁阻力较小，桩身应力较小，在软弱地层有较显着的优越性。有锚桩的锚可用钢筋锚杆或预应力锚索，锚杆(索)和桩一起作业，改动桩的悬臂受力情况和桩完全赖侧向地基反力反抗滑坡推力的机理，使桩身的应力状况和桩顶变位大大改进，是一种较为合理、经济的抗滑构造。但锚杆或锚索的锚固端需求有较好的地层或岩层，对锚索而言，更需求有较好的岩层以供给牢靠的锚固力。

抗滑桩群通常指在横向2排以上，在纵向2列以上的组合抗滑构造，类似于墩台或承台构造，它能承当更大的滑坡推力，可用于特别的滑坡管理工程或特别用途的边坡工程。yyhkcn_qinfa_sxt

简述抗滑桩施工工艺及要求

简述抗滑桩施工工艺及要求 作者：孙兵单位：中铁二十局集团第二工程有限公司 一、工程概述： 该滑坡位于拟建高速公路（K8+226~K8+280）段所通过的黄土沟壑地貌区。该滑坡体长182米，宽242米，钻探揭露厚度约11.5~17.8米，体积约58万立方，属于大型滑坡，滑坡物质主要由黄土状构成，属牵引式黄土滑坡。据勘察资料及现场情况，以“安全、耐久、节约、和谐”的原则，经综合考虑，采用综合措施治理，布置抗滑桩。该抗滑桩布置于一级平台，共计5根。桩径采用2.0*1.5m，桩长为17m,桩身采用C25钢筋混凝土。 二、施工顺序： 1、设置滑坡地表位移检测系统； 2、夯实滑坡体裂缝； 3、测量布置抗滑桩桩位； 4、坡脚回填反压，以确保抗滑桩施工期间坡体稳定； 5、清除松散滑体，并分段开挖坡面； 6、坡顶截水沟施工，坡面绿化。 三、施工流程： 平整场地、桩位放样、首次孔桩开挖1米深、护壁钢筋、模型安装、灌注护壁混凝土、护壁混凝土强度≥5MPa护壁模型拆除、向孔中注入新鲜空气、孔桩开挖每1米浇筑护壁混凝土、完成开挖、安制桩身钢筋、浇筑桩身混凝土、养护 四、施工方法： 1、先按设计图放出桩背坡度宽度、坡率、及平台位置，用挖掘机配合汽车对该段边坡进行开挖，开挖面内高外低，以便排水； 2、挖至桩顶平台时，对抗滑桩场地进行平整，定出桩开挖区域、堆料场、钢筋加工场、施工便道，进行架电作业，搞好电线布置； 3、人工挖孔及护壁施工： ①测量定位：施工人员必须按图施工，工程开工前根据设计提供的现场坐标点测放轴线，放出的定位线测放所有的桩位，同时做好各轴线的控制桩，桩位的放样允许偏差为10mm。经监理复核验收并办理有关手续后，方可进行开挖； ②标定中点：挖孔前，以放好的桩位中心点向桩的四周按轴线方向，引出桩心控制点，待锁口浇筑好后，将中心控制点标定在锁口上，以后每放一节都用大线锤吊中，找桩中心及轴线控制点，在开挖桩工作面定出桩轴线，确保桩径不小于设计要求，桩轴线偏差不大于规范值；每浇筑完三节护壁，需校核垂直度一次，垂直度偏差不小于0.5，并做好记录； ③挖桩：在填土层、淤泥层、黏土层用短柄铁锹、锄头挖土施工；进入砂岩层用风镐施工；如遇坚石风镐难以施工的，采用钻爆施工。

分项工程项目质量检验评定表

附件二: 分项工程质量检验评定表目录 B表-01 土方路基分项工程质量检验评定表………表4.2.2 B表-02 石方路基分项工程质量检验评定表………表4.3.2 B表-03 砂垫层分项工程质量检验评定表………表4.4.2-1 B表-04 袋装砂井、塑料排水板 分项工程质量检验评定表 ………表 4.4.2-2 B表-05 碎石桩（砂桩）分项工程质量检验 评定表 ………表 4.4.2-3 B表-06 粉喷桩分项工程质量检验评定表………表4.4.2-4 B表-07 片（碎）石垫层分项工程质量检验 评定表 ………表 4.5.2-5 B表-08 土沟分项工程质量检验评定表………表5.5.2 B表-09 浆砌排水沟分项工程质量检验评定 表 ………表5.6.2 B表-10 盲沟分项工程质量检验评定表………表5.7.2 B表-11 砌体挡土墙分项工程质量检验评定 表 ………表 6.2.2-1 B表-12 干砌挡土墙分项工程质量检验评定 表 ………表 6.2.2-2 B表-13 锚杆、拉杆分项工程质量检验评定 表 ………表 6.4.2-2 B表-14 抗滑桩分项工程质量检验评定表………表6.7.2 B表-15 锚喷防护分项工程质量检验评定表………表6.8.2 B表-16 锥、护坡分项工程质量检验评定表………表6.9.2 B表-17 浆砌砌体分项工程质量检验评定表………表6.10.2-1 B表-18 干砌片石分项工程质量检验评定表………表6.10.2-2

B表-19 水泥稳定粒料基层和底层基层 分项工程质量检验评定表 ………表7.7.2 B表-20 级配碎（砾）石基层和底基层 分项工程质量检验评定表 ………表7.12.2 B表-21 填隙碎石（矿渣）基层和底基层 分项工程质量检验评定表 ………表7.13.2 B表-22 路缘石铺设分项工程质量检验评定 表 ………表7.14.2 B表-23 路肩分项工程质量检验评定表………表7.15.2 B表-24 桥梁总体分项工程质量检验评定表………表8.2.2 B表-25 钢筋安装分项工程质量检验评定表………表8.3.1-1 B表-26 钢筋网分项工程质量检验评定表………表8.3.1-2 B表-27 预制桩钢筋安装分项工程质量检验 评定表 ………表 8.3.1-3 B表-28 钢丝、钢绞线先张法 分项工程质量检验评定表 ………表 8.3.2-1 B表-29 粗钢筋先张法分项工程质量检验评 定表 ………表 8.3.2-2 B表-30 后张法分项工程质量检验评定表………表8.3.2-3 B表-31 基础砌体分项工程质量检验评定表………表8.4.1 B表-32 墩、台身砌体分项工程质量检验评 定表 ………表8.4.2 B表-33 侧墙砌体分项工程质量检验评定表………表8.4.4 B表-34 扩大基础分项工程质量检验评定表………表8.5.1 B表-35 钻孔灌注桩分项工程质量检验评定 表 ………表8.5.2 B表-36 挖孔桩分项工程质量检验评定表………表8.5.3 B表-37 承台分项工程质量检验评定表………表8.5.9 B表-38 大体积混凝土结构浇筑 分项工程质量检验评定表 ………表8.5.10 B表-39 墩、台身浇筑分项工程质量检验评 定表 ………表 8.6.1-1

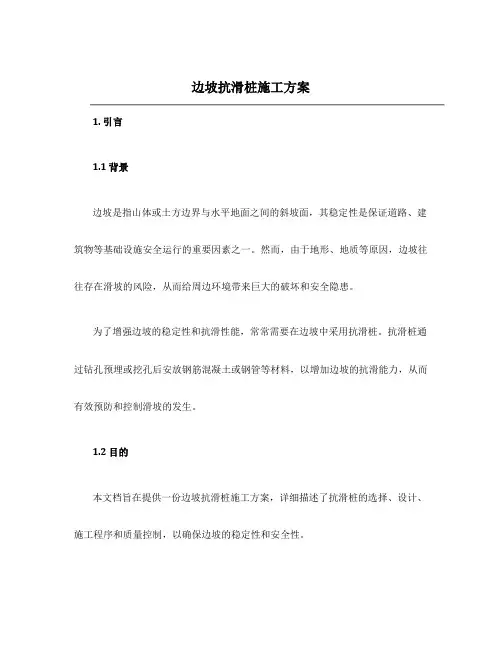

抗滑桩施工方案模板

抗滑桩施工方案模 板

抗滑桩及桩板墙施工方案 一、工程概况 混凝土抗滑桩施工桩号GK0+234~GK0+261段右侧为斜坡路堤.填方边坡高度为20米,上覆2.5m~7.0m含砾低液限粘土,下伏粉砂质泥岩,为了确保路堤的稳定,本段除对地基进行处治外,还对路堤桩板墙进行支挡、路堤顶部及下部铺设土工格栅。 桩板墙设置于距路中线30.75米处，桩径采用2.0m×3.0m，桩间距为5米，沿路线法线方向设置。桩间采用3.5m长挡土板. 抗滑桩桩基C25钢筋砼342 m3、桩柱C25钢筋砼186 m3、II级钢筋39264Kg、声波检测管1563Kg、挖土105 m3、挖石328m3。 挡土板预制C25钢筋砼43.4 m3、II级钢筋2238.7Kg、I级钢筋743.2Kg、M7.5浆砌片石6.5m3。 三、施工方法 1、抗滑桩施工 ①施工准备 a、测定桩位，平整场地，修建截排水设施。雨季施工孔口搭设雨棚。 b、安装井架，立扒杆，安装3t卷扬机作为提升设备。 c、备好各工具所需的机具、器材和井下排水、照明设施，并设置观测滑坡变形、位移标志。 ②桩身开挖 a、孔口部分开挖，根据其土质情况将孔口挖至1～3m深，立模灌

注第一节钢筋混凝土护壁。次接在孔口 1.0m高度范围内加厚至60cm，称锁口，用来防止下节孔壁开挖时孔口沉陷。锁口顶面要求平整，略高出原地面。 b、桩孔边挖边护。一般每节挖深2～3m立模灌注一节钢筋混凝土护壁已形成稳定框架。在石质风化破碎或有地下水出露地段，每节开挖1m左右，防止坍塌。为减轻开挖时对孔壁的震动，以风镐开挖为主，局部可配合风枪。石质较坚硬地段，采用风枪钻浅眼松动爆破。开挖顺序为先中间部分，后孔壁部分。 c、护壁支撑。立模前先清除护壁上的浮土和松动石，护壁应避免在土石分界处和滑动面处分节。按设计标号和厚度灌注护壁钢筋混凝土，灌注深度超过2m时，采用串筒灌注。一般采用C15混凝土，壁厚 0.2～0.3m。两节护壁间空隙用干硬性混凝土填塞密实。 d、孔内排水。当桩孔挖至油水时，采用离心泵抽水。 e、出碴。孔内人工装碴，使用扒杆作提升设备，人工小车运至卸碴点，统一采用汽车运至监理工程师同意的弃碴场。 ③灌注桩身混凝土 a、为防止孔内渗水，先在孔底用同级混凝土铺底20～30cm；清除护壁上凸出部位和杂物，湿润护壁混凝土。在坍方地段的护壁有裂纹时应用风枪布眼压浆，以加强桩的抗滑力。 b、安放钢筋笼，焊接固定。 c、使用串筒或导管灌注桩身混凝土，机械振捣。灌注应连续进行，第一捣固层厚度不宜超过30cm。当滑体有滑动迹象或需加快施工

抗滑桩的施工要点

抗滑桩的检测规范 6.7.1 基本要求 1) 混凝土所用的水泥、砂石、水和外掺剂的质量和规格必须符合设计和有关规范的要求，按规定的配合比施工。 2) 施工中应核对滑动面位置，如图纸与实际位置有出入，应变更抗滑桩的深度。 3) 做好桩区地面截、捧水及防渗，孔口地面上应加筑适当高度的围埂。 6.7.2 实测项目 混凝土抗滑桩结构的应用 抗滑桩由于能有效而经济地治理滑坡，尤其是滑动面倾角较缓时，其效果更好，因此在边坡治理工程中得到了广泛采用。如：天生桥二级水电站于1986年10月确定厂房下山包坝址后，11月开始在厂房西坡进行大规模的开挖，加上开挖爆破和施工生活用水的影响，诱发了面积约4万m2、厚度约25～40m、总滑动量约140万m3的大型滑坡体。初期滑动速度平均每日2mm，到次年2月底每日位移达9mm。如继续开挖而不采取任何工程处理措施，预计雨季到来时将会发生大规模的滑坡，为此，采取了抗滑桩等一整套治理措施。 抗滑桩分成两排布置在厂房滑坡体上，在584m高程上设置1排，在597m高程平台上设置1排，桩中心距6m，桩深为25～39m，其中心深入基岩的锚固深度为总深度的1／4，断面尺寸为3m×4m，设置15kg／m轻型钢轨作为受力筋，回填200号混凝土，每根抗滑桩的抗剪强度为12840kN，17根全部建成后，可以承受滑坡体总滑动推力218280kN。 第一批抗滑桩从1987年3月上旬开工，5月下旬开始浇筑，6月1日结束。第二批抗滑桩施工是在1987～1988年枯水期内完成的。 抗滑桩开挖深度达3～4m后，在井壁喷30～40cm厚的混凝土。对岩体较好的井壁采用打锚杆、喷锚挂网的方法进行支护，喷混凝土厚度10～15cm。对局部塌方部位增设钢支撑。抗滑桩开挖到设计要求深度后，进行钢筋绑扎和钢轨吊装。 混凝土浇筑采用水下混凝土的配合比，由拌和楼拌和，混凝土罐车运输直接入仓，每小时浇筑厚度控制在1.5m内，特别是在滑动面上下4m部位，还需下井进行机械振捣。在浇到离井口5～7m时，要求分层振捣。每个井口设两个溜斗，溜管长度为10～14m，管径25cm。

抗滑桩施工方案要点

兴泸居泰·望江苑限价商品房项目 土建施工工程 抗 滑 桩 专 项 施 工

方 案 施工单位：成都市第一建筑工程有限公司 编制人： 审核人： 批准人： 二〇一三年八月 目录 一、编制依据 二、工程概况及施工条件 三、工程治理形式： 四、抗滑桩施工工艺 五、施工注意事项 六、安全生产保证措施

一、编制依据 1、《建筑边坡工程技术规范》GB50330-2002 2、《滑坡防治工程设计与施工技术规范》DZ/T0219-2006 3、《建筑地基基础工程施工质量验收规范》GB50202-2002 4、《混凝土结构工程施工质量验收规范》GB50204-2002 5、《建筑桩基技术规范》JGJ94-2008 6、施工组织设计及审查合格的施工图 二、工程概况及施工条件 本工程为兴泸居泰·望江苑限价商品房项目土建施工工程，拟建项目位于浅丘斜坡地段，根据场地设计平面图，在场地南侧将回填形成长约650m,最大坡高达14m的填方高陡坡，回填土力学性质较差，

故该处按设计要求进行治理。边坡防治工程等级为一级，抗震设防烈度为6度，设计基本地震加速度为0.05g，设计地震分组为第一组。本边坡工程永久性构筑物，设计基准期50年。 三、工程治理形式： 由于平场将回填形成高陡人工填方边坡，边坡土质结构主要为人工填土、粉质粘土，砂质泥岩，在雨水、地震及地应力作用下可能产生崩塌、滑塌变形。为使之保持稳定，控制影响边坡稳定性的主导因素，削弱间接影响因素，需对边坡进行工程治理。从总体上考虑，边坡治理应与小区建设、城市规划、环境保护相结合，在技术经济、安全、施工方便的前提下，结合场地特点，因地制宜、讲求实效。 针对边坡的破坏形式及稳定性的影响因素，采取桩+挡土板、挡土墙、排水、坡顶安全防护等综合治理措施。 桩:由于该场地填方较大，且在临近小区周边地段有一小区道路，填方高度较大，基本没有放坡条件，另房屋在小区内布置较密，采用锚索基本没有施工空间，为了达到安全有效的治理，对填方段大于6m的地段均采用抗滑桩支挡。 挡土墙：对周边填方边坡高度小于6m的地段，采用挡土墙进行支挡。 排水：做好排水系统，坡顶由于有公路等设施，坡顶仅考虑封闭处理，排水由总图单位一并考虑，对挡土墙或桩板墙内侧采用砂砾石回填并设置反滤层，坡脚设置排水沟，做到有组织地排水。 四、抗滑桩施工工艺

抗滑桩施工技术交底大全

抗滑桩技术交底 1.施工方法及工艺 1.1总体方案 根据桩基地质情况，采用人工分段挖土，分段护壁的方法施工，以保证操作安全施工，即人工在井内挖土，电动水泵抽水，葫芦配卷扬机提升井内土石，井壁进行混凝土护壁。施工中，遇到极硬岩石，要进行爆破后掘进成孔。钢筋采取在加工场单根加工弯制好后，在桩内安装成型，主钢筋直径≥22mm采用滚轧直螺纹套筒连接。直升导管法灌注混凝——混凝土供应在拌合站采用JS900搅拌机集中拌合，输送车输送，固定式输送泵输送到位。 1.2施工工艺 施工工序： 平整场地放线定桩位及高程开挖第一节桩孔土石方支护壁模板放附加钢筋浇筑第一节护壁及锁口混凝土在护壁上二次投测标高及桩位十字轴线架设垂直运输架、安装电动葫芦（卷扬机）、吊桶、照明、活动盖板、水泵、通风机等设施开挖吊运第二节桩孔土石方并校核桩孔位置、垂直度、净宽先拆第一节支第二节护壁模板（放附加钢筋）浇第二节护壁混凝土重复第二节挖土石方、支模、浇注混凝土护壁工序，循环作业直至设计深度终孔检查验收安装钢筋放混凝土导管浇筑桩身混凝土（随浇随振）桩身检查

工艺流程图 1.3施工技术要点和措施 （1）施工准备: 首先熟悉施工图纸,各项临时设施，如照明、动力、通风、安全设施要准备就绪。施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。 （2）场地平整：根据施工图设计，结合现有原地面标高，用挖掘机将场地适当开挖平整，地面宽度以满足孔口作业需要为前提，为防止雨水冲

刷，以求作业场地稳定，保证孔口锁口质量，从而最大限度地满足孔内安全施工。 （3）测量放线:依据设计图纸计算各桩位的坐标，并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后方可进行下步施工。 （4）开挖第一节桩孔土方: 桩位测量放样后，跳槽开挖第一节，开挖桩孔要从上到下逐层进行，先挖中间部分的土方，然后扩及周边，按设计桩直径及护壁厚度控制开挖桩孔的截面尺寸。每节开挖深度按1.0m控制。采用短把的镐、锹等简易工具进行人工挖土，遇到比较硬的岩层时，可用风镐或爆破施工。开挖以2人为一个小组配合，地面派专人修通排水沟，及时排掉桩孔内抽出的水，从桩孔内挖出的废土或石碴由专人负责及时运出场外。 （5）支护壁模板和附加钢筋：护壁模板采用定型内模分节支设，每节高度1.0m，每节有四块组成，上小下大，模板之间用U形卡具、扣件连接固定，模板厚度不小于6mm的钢板加工制而成。每节模板的上下端用钢管或木块各设一道内侧支撑，防止内模因受涨力而变形。不设水平支撑，以方便操作。 （6）浇筑锁扣 为了保证抗滑桩孔开挖过程中孔口稳定，正式开挖前，在孔口部位浇注抗滑桩琐口。 （7）浇筑第一节护壁砼 a.桩孔护壁砼每挖完一节以后要立即浇筑砼。人工浇筑，人工捣实，砼强度为C20，坍落度控制在80～100mm，确保孔壁的稳定性。
